2020年广东省佛山市高明区中考物理模拟试题
展开
这是一份2020年广东省佛山市高明区中考物理模拟试题，共21页。试卷主要包含了填空题，作图题，实验题，计算题等内容，欢迎下载使用。

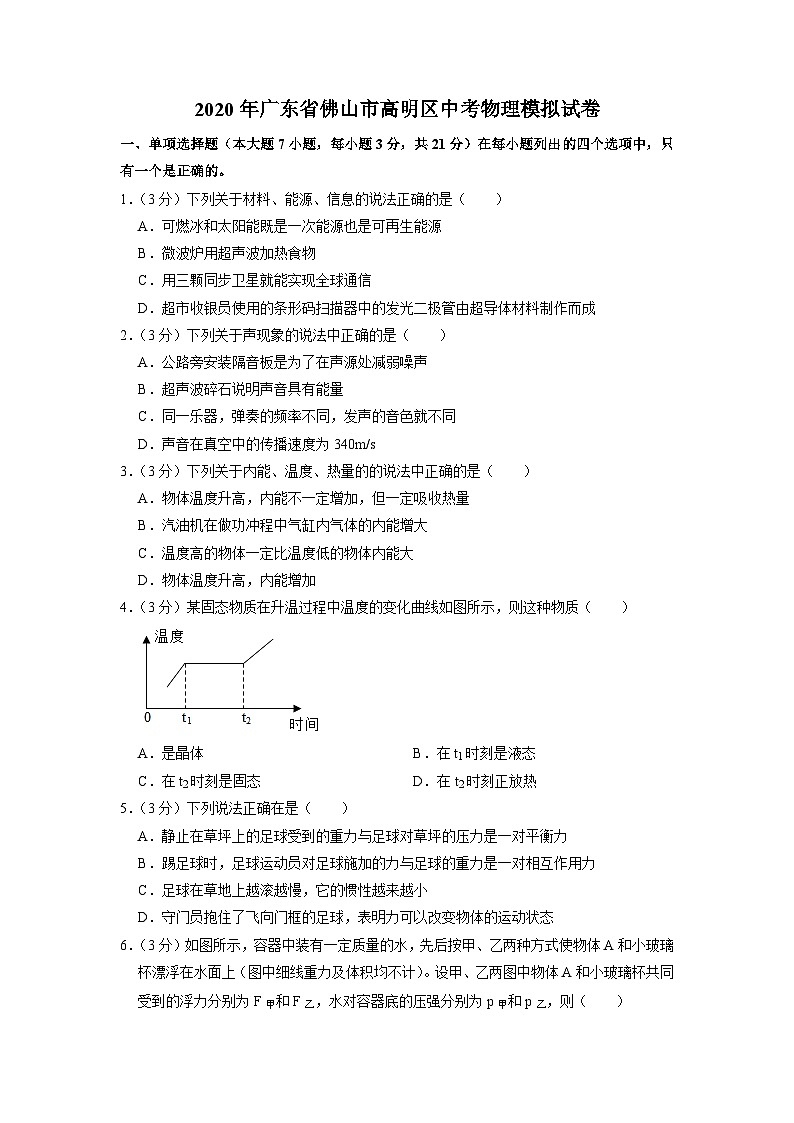

2020年广东省佛山市高明区中考物理模拟试卷
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．（3分）下列关于材料、能源、信息的说法正确的是（ ）
A．可燃冰和太阳能既是一次能源也是可再生能源
B．微波炉用超声波加热食物
C．用三颗同步卫星就能实现全球通信
D．超市收银员使用的条形码扫描器中的发光二极管由超导体材料制作而成
2．（3分）下列关于声现象的说法中正确的是（ ）
A．公路旁安装隔音板是为了在声源处减弱噪声
B．超声波碎石说明声音具有能量
C．同一乐器，弹奏的频率不同，发声的音色就不同
D．声音在真空中的传播速度为340m/s
3．（3分）下列关于内能、温度、热量的的说法中正确的是（ ）
A．物体温度升高，内能不一定增加，但一定吸收热量
B．汽油机在做功冲程中气缸内气体的内能增大
C．温度高的物体一定比温度低的物体内能大
D．物体温度升高，内能增加
4．（3分）某固态物质在升温过程中温度的变化曲线如图所示，则这种物质（ ）
A．是晶体 B．在t1时刻是液态
C．在t2时刻是固态 D．在t2时刻正放热
5．（3分）下列说法正确在是（ ）
A．静止在草坪上的足球受到的重力与足球对草坪的压力是一对平衡力
B．踢足球时，足球运动员对足球施加的力与足球的重力是一对相互作用力
C．足球在草地上越滚越慢，它的惯性越来越小
D．守门员抱住了飞向门框的足球，表明力可以改变物体的运动状态

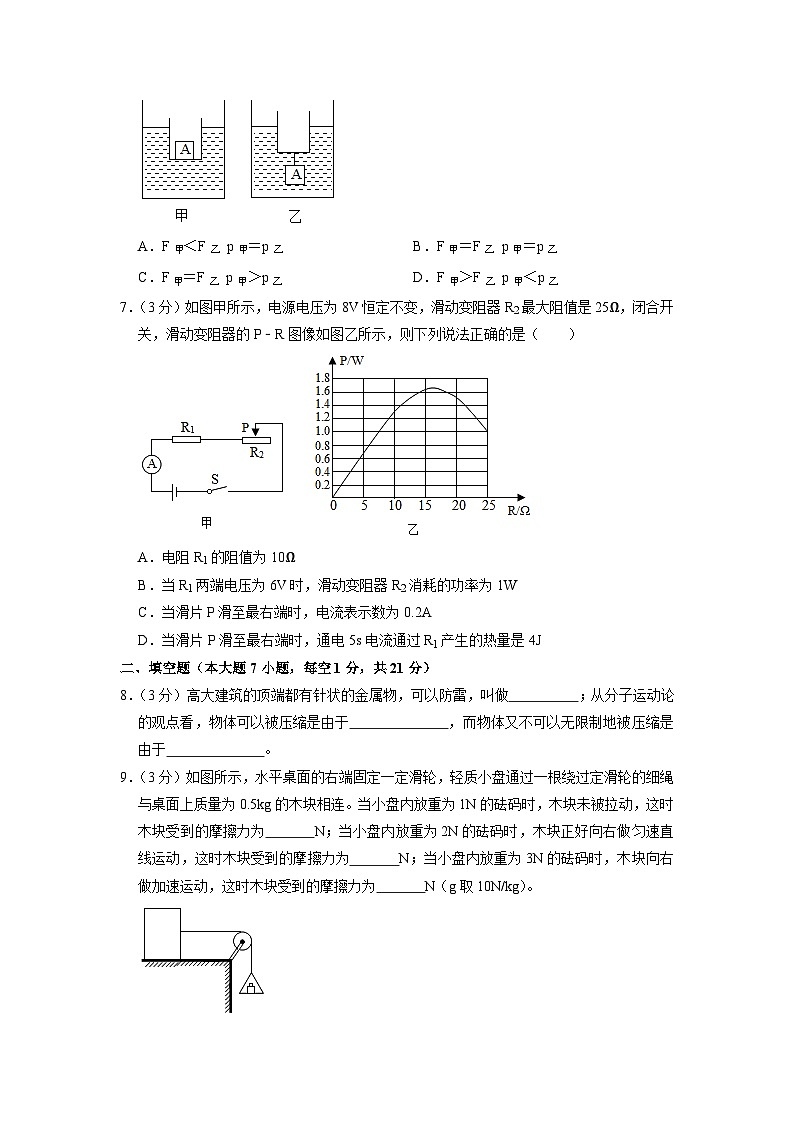

6．（3分）如图所示，容器中装有一定质量的水，先后按甲、乙两种方式使物体A和小玻璃杯漂浮在水面上（图中细线重力及体积均不计）。设甲、乙两图中物体A和小玻璃杯共同受到的浮力分别为F甲和F乙，水对容器底的压强分别为p甲和p乙，则（ ）
A．F甲＜F乙 p甲＝p乙 B．F甲＝F乙 p甲＝p乙
C．F甲＝F乙 p甲＞p乙 D．F甲＞F乙 p甲＜p乙
7．（3分）如图甲所示，电源电压为8V恒定不变，滑动变阻器R2最大阻值是25Ω，闭合开关，滑动变阻器的P﹣R图像如图乙所示，则下列说法正确的是（ ）
A．电阻R1的阻值为10Ω
B．当R1两端电压为6V时，滑动变阻器R2消耗的功率为1W
C．当滑片P滑至最右端时，电流表示数为0.2A
D．当滑片P滑至最右端时，通电5s电流通过R1产生的热量是4J
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）高大建筑的顶端都有针状的金属物，可以防雷，叫做 ；从分子运动论的观点看，物体可以被压缩是由于 ，而物体又不可以无限制地被压缩是由于 。
9．（3分）如图所示，水平桌面的右端固定一定滑轮，轻质小盘通过一根绕过定滑轮的细绳与桌面上质量为0.5kg的木块相连。当小盘内放重为1N的砝码时，木块未被拉动，这时木块受到的摩擦力为 N；当小盘内放重为2N的砝码时，木块正好向右做匀速直线运动，这时木块受到的摩擦力为 N；当小盘内放重为3N的砝码时，木块向右做加速运动，这时木块受到的摩擦力为 N（g取10N/kg）。

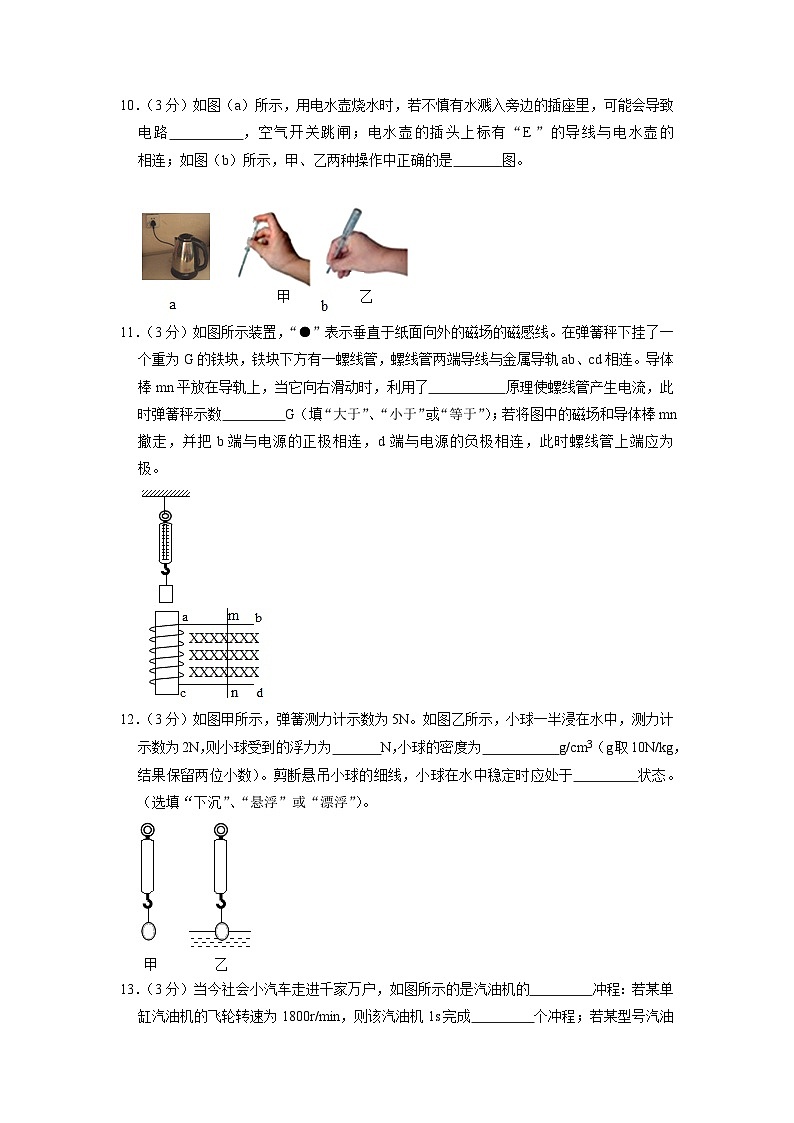

10．（3分）如图（a）所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路 ，空气开关跳闸；电水壶的插头上标有“E”的导线与电水壶的 相连；如图（b）所示，甲、乙两种操作中正确的是 图。
11．（3分）如图所示装置，“●”表示垂直于纸面向外的磁场的磁感线。在弹簧秤下挂了一个重为G的铁块，铁块下方有一螺线管，螺线管两端导线与金属导轨ab、cd相连。导体棒mn平放在导轨上，当它向右滑动时，利用了 原理使螺线管产生电流，此时弹簧秤示数 G（填“大于”、“小于”或“等于”）；若将图中的磁场和导体棒mn撤走，并把b端与电源的正极相连，d端与电源的负极相连，此时螺线管上端应为 极。
12．（3分）如图甲所示，弹簧测力计示数为5N。如图乙所示，小球一半浸在水中，测力计示数为2N，则小球受到的浮力为 N，小球的密度为 g/cm3（g取10N/kg，结果保留两位小数）。剪断悬吊小球的细线，小球在水中稳定时应处于 状态。（选填“下沉”、“悬浮”或“漂浮”）。
13．（3分）当今社会小汽车走进千家万户，如图所示的是汽油机的 冲程：若某单缸汽油机的飞轮转速为1800r/min，则该汽油机1s完成 个冲程；若某型号汽油机的功率为69kW，每小时消耗汽油25L，该汽油机的效率是 。（ρ汽油＝0.8×103kg/m3，q汽油＝4.6×107J/kg）
14．（3分）如图甲所示的电路中，电源电压为12V且恒定不变，R2电阻为12Ω，闭合开关后，电流表A1的示数为1.6A，若把图甲电路中的两个电流表换成两个电压表，如图乙所示，闭合开关后，电压表V2示数为8V。则R1电阻为 Ω；电流表A2的示数为 A；图乙电路消耗的总功率为 W。
三、作图题（2分+2分+3分，共7分）
15．（2分）如图，O点既是图中凹透镜的虚焦点，也是图中凸透镜的光心，F是凸透镜的焦点。请完成光路图。
16．（2分）如图，O为轻质杠杆的支点，A点挂一重物B，杠杆在图示位置平衡，作出物体B的重力和最小动力F1的示意图。
17．（3分）如图所示，图甲是常见的插线板，插线板的开关同时控制插线板上的插孔，请在图乙中画出插线板上的开关和插孔的连接方式，并把插线板与电源线接通。
四、实验题（第16小题6分，第17小题7分，第18小题7分，共20分）
18．（2分）如图所示，停表的读数为 s。物体A的长度为 cm。
19．（2分）如图所示是水银体温计，它是利用水银 的性质制成的，它的示数为 ℃。
20．（2分）如图所示的电能表读数是 ，小明将一个电风扇单独接入电路中，10min内
电能表的转盘转了450转，此过程中电风扇消耗电能 kW•h。
21．（7分）如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm。
（1）实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在 上。
（2）实验过程中，当蜡烛与凸透镜的距离如图所示时，移动光屏，在光屏上可得到一个清晰的倒立、 的实像，生活中利用这个规律制成的光学仪器是 。当蜡烛燃烧一段时间后会变短，烛焰的像会往 偏离光屏中心。
（3）小李进一步学习知道了眼球的成像原理。一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜 （填“前”或“后”），这就是近视眼；矫正方法是戴一副由 （填“凸”或“凹”）透镜片做的眼镜。
（4）若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛 （选填“靠近”或“远离”）凸透镜，则又能在光屏上看到烛焰清晰的像。
22．（7分）在测量定值电阻Rx的实验中，实验室提供的器材有：两节新的干电池、滑动变阻器、电压表、电流表、开关各一个、导线若干。
（1）请用笔画代替导线，继续完成图甲中实验电路的连接。要求滑动变阻器滑片向右移动时，电流表示数减小。
（2）小青按图甲在连接电路时，开关应处于 状态：接通电路后，观察到电流表指针不偏转，电压表示数为3V，则故障原因可能是 。（仪表是完好的）
（3）排除故障后，调节滑动变阻器，记录多组数据，描点并画出了待测电阻Rx的I﹣U图像，如图乙所示，由图像可知：
①Rx＝ Ω；
②电流和电压的关系是（写两者关系的实验结论）： 。
（4）小亮实验过程中发现电压表损坏，于是设计了如图丙所示的电路图。他闭合开关S，将滑动变阻器调到最小值，测出电流I1；将滑动变阻器调到最大值R0，测出电流为I2，则待测电阻Rx＝ （用已知量和测量量表示）。
（5）完成实验后，小青换用新的实验器材设计电路测电阻Rx的阻值。如图丁所示的四个电路中，R0的阻值已知，其中不能测出未知电阻Rx的阻值的电路是 。
五、计算题（第19小题6分，第20小题7分，共13分）
23．（6分）一辆汽车启动时，以恒定的功率在平直的公路上做直线运动，其v﹣t图像如图甲所示，在第10s时速度达到25m/s，通过的路程为120m。若汽车在公路上行驶1h，消耗汽油10L，已知汽油完全燃烧放出的热量有30%转化为汽车的机械能。（汽油的热值为4.6×107J/kg，汽油的密度为0.7×103kg/m3，g取10N/kg）
（1）在0﹣10s内汽车的平均速度；
（2）求1h内汽车发动机所做的功；
（3）若汽车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率有多大？
24．（7分）如图甲所示，某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示，R1、R2均为加热空气的电热丝，其中R1的阻值为40Ω，使空气循环流动的是标有“220V 66W”的电风扇。在某次烤鸡翅膀的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此不断循环（不考虑温度对电阻的影响），求：
（1）在温控开关闭合后，把R2阻值调为零，通过干路的电流为多大？
（2）把R2阻值调为零，当定时开关显示已经工作6min时，R1一共产生多少热量？
（3）温控开关闭合时，调节滑动变阻器使得R2两端电压为60V，此时电路的总功率为多少？
六.综合能力题（本大题3小题，每题6分，共18分）
25．（6分）（1）如图（a）杆秤是民间的一种测量工具。小李同学想探究杆秤的用法。他使用时将待测物体挂在秤钩上，秤钩在秤杆A点悬吊下来。用手拎住秤纽B或C（相当于支点），秤砣D在秤杆E上移动，当秤杆水平平衡时就可以在秤杆上读出被测物体的质量。
①在测量中，当被测物重量增加，要使杆秤平衡，秤砣D应该向 （选填“左”或“右”）。
移动。若用秤纽C测量时，秤砣的质量为150g，秤杆的质量忽略不计，秤杆水平静止时，AC＝5cm，CD＝25cm，则被测物的质量为 kg。
②根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C换到秤纽B时，最大测量值将变 。
（2）接着小李同学用细线拴住一端粗、一端细的实心胡萝卜并悬挂起来，静止后胡萝卜的轴线水平，如图（b）甲所示；在拴线处沿竖直方向将胡萝卜切成A、B两段。A、B哪段重些呢？甲、乙、丙三个同学提出各自的猜想：甲认为：A较重；乙认为：B较重；丙认为：A、B一样重。
①物理老师设计了如图乙所示的实验，由此你可以判断 同学的猜想是正确的（填“甲”、“乙”或“丙”）。
②根据图（b）乙的实验，小李同学还得出结论：只要满足“阻力×阻力作用点到支点的距离＝动力×动力作用点到支点的距离”，杠杆就能平衡。
你认为这个结论 （选填“是”或“不是”）正确的。若利用图（b）丙所示的装置，你通过怎样的实验操作来验证你的结论？答： 。
26．（6分）阅读下列短文，回答问题。
负压式救护车
2020年2月5日下午，经过11天加班赶产的20辆负压救护车，在安徽芜湖全部完工并顺利交付。这批负压救护车将由安徽省经信厅统一调配，发往疫情形势严重地区，用于感染者的安全隔离与转运，后经国内汽车厂家的合作，“负压救护车”的产能进一步提升。截至2月15日，累计360辆负压救护车交付湖北抗疫一线使用。那么，什么是负压式救护车？这种救护车较常见的救护车又有何区别呢？其实，这种车最大的特点是负压。所谓负压，就是利用技术手段，使车内气压低于外界大气压，这样空气在自由流动时只能由车外流向车内，并且可以利用真空泵将车内的空气通入特制的电热丝容器内进行高温消毒后排出，在救治和转运传染病人时可以最大限度地减少交叉感染的几率。车上还配备了呼吸机、除颤仪、心电监护仪等全套抢救设备，安装了消毒灯、中心供氧接口等，后期清创缝合手术和心肺复苏等抢救都可以在救护车上进行，这在普通救护车上是难以实现的。
（1）相比较于普通救护车，“抗击疫情”中使用负压式救护车的最大好处是 。
（2）在利用电热丝高温消毒的过程中，是将 能转化成 能。
（3）负压救护车内安装了消毒灯、中心供氧接口等设备，消毒灯是利用 （选填“红外线”或“紫外线”）进行消毒的。
（4）负压空间的产生主要是通过排风机向车外空间主动排风，以及舱室的密封处理实现的。若车内气压为外界标准大气压的90%，车顶的面积大约为4m2，车顶受到的内外压力差为 N．（标准大气压为1.01×105Pa）
（5）若车载排风机每t时间段排出空气的体积为V，每立方米这样的空气的动能是E．若该排风机的效率为η，则该排风机的功率的表达式为 。
27．（6分）小明每天关注着疫情的发展，从bilibili网站看到了智能机器人，对它产生了兴趣，于是找来关于智能机器人的信息。
某款机器人
锂电池
电压
36V
容量
15Ah
电动机
额定电压
36V
额定功率
180W
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求.机器人往往使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
（1）锂电池充电时的能量转化形式为电能转化为 能。
（2）关于智能机器人，下列说法中是正确的是 。
A.智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B.智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
C.智能机器人能与人语音对话，说明了电磁波能传递能量
D.温度为200℃的玻璃钢一定是液态
（3）某智能机器人站着发射超声波，经过0.04s后收到障碍物的回波，则机器人与障碍物间的距离约为 m。该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如上表所示，若该智能机器人的驱动电动机线圈电阻为0.4Ω，则电动机正常工作下的发热功率为 W。（设超声波在空气中的传播速度为340m/s）
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下次自动充电前，该智能机器人能够连续正常工作的最长时间为 h。为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过480m，则该智能机器人返回过程中受到的水平阻力为 N。（剩余电池容量的30%用于提供克服阻力做功）
2020年广东省佛山市高明区中考物理模拟试卷
参考答案与试题解析
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．【解答】解：A、可燃冰是一次能源不是可再生能源，故A错误；
B、微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，故B错误；
C、用三颗地球同步卫星就可以实现全球通信，故C正确；
D、超市收银员使用的条形码扫描器中的发光二极管使用的主要是半导体材料，故D错误。
故选：C。
2．【解答】解：A.公路旁安装隔音板是为了在传播过程中减弱噪声，不是在声源处减弱噪声，故A错误；
B.超声波能碎石，说明声音可以传递能量，故B正确；
C.同一乐器，弹奏的频率不同，发声的音调就不同，故C错误；
D.声音不能在真空中传播，即声音在真空中的传播速度为0，故D错误。
故选：B。
3．【解答】解：AD、物体温度升高，不一定吸收热量，可能是外界对物体做了功，但内能一定增加，故A错误，D正确；
B、汽油机做功冲程中，气缸内气体对活塞做功，气体内能减小，故B错误；
C、内能的多少与物体的质量、温度和状态有关，温度高的物体不一定比温度低的物体内能大，故C错误。
故选：D。
4．【解答】解：由图知，该物质在熔化过程中，温度保持不变，有固定的熔点，所以该物质为晶体；
该晶体从t1时刻开始熔化，到t2时刻完全熔化完，所以该晶体在t1时刻是固态，在t2时刻是液态，正在吸热。故A正确，BCD错误。
故选：A。
5．【解答】解：
A、足球受到的重力和足球对草坪的压力，二力作用在不同的物体上，不是一对平衡力，故A错误；
B、踢足球时，运动员对足球施加的力与足球的重力不是发生在两个物体之间，不是一对相互作用力，故B错误；
C、足球离开脚后在草地上越滚越慢，是因为足球受到阻力的作用；惯性的大小只与物体的质量有关，其大小不变；故C错误；
D、守门员抱住了飞向门框的足球，足球由运动变为静止，说明力改变了物体的运动状态；故D正确。
故选：D。
6．【解答】解：（1）把物体A和容器看作一个整体，即物体A和容器的总重力不变，由图可知，甲、乙中物体都是漂浮在水面上，所以甲、乙两图中物体A和小玻璃杯共同受到的浮力都等于物体A和小玻璃杯的总重力，即F甲＝F乙；故AD错误；
（2）由于两种情况下浮力相等，由阿基米德原理F浮＝ρ水gV排可得：V排甲＝V排乙；所以，容器中装有的水，液面的高度是相同的；则由p＝ρgh可得：p甲＝p乙，故B正确，C错误。
故选：B。
7．【解答】解：（1）由电路图知，两电阻串联，电流表测电路中电流，
由图像知，当变阻器连入阻值R2＝25Ω时（滑片在右端时），P2＝1.0W，
由P＝可得，U2＝＝＝5V，
由串联电路特点和欧姆定律可得，电路中的电流：
I＝I1＝I2＝＝＝0.2A，故C正确；
R1的阻值：
R1＝＝＝＝15Ω，故A错误；
通电5s电流通过R1产生的热量：
Q1＝I12R1t＝（0.2A）2×15Ω×5s＝3J，故D错误；
（2）由串联电路特点和欧姆定律可得，R1两端电压为6V时电路中电流：
I′＝I2′＝I1′＝＝＝0.4A，
R2两端电压：
U2′＝U﹣U1′＝8V﹣6V＝2V，
此时滑动变阻器R2消耗的功率：
P2＝U2′I2′＝2V×0.4A＝0.8W，故B错误。
故选：C。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：（1）雷电是大气中一种剧烈的放电现象，雷电如果通过树木、建筑物和人体，将会造成严重的破坏，所以在高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针；
（2）物质是由大量分子组成的，分子间存在间隙，当物体被挤压，使分子间的间隙变小，所以物体能够被压缩。固体、液体间分子间隙较小，同时分子间存在相互作用的斥力，因为分子之间存在斥力，阻止物体分子相互靠近，阻止分子间隙的减小，所以物体又不可以无限制地被压缩。
故答案为：避雷针；分子间存在间隙；分子间存在斥力。
9．【解答】解：（1）木块静止时，所受的摩擦力与拉力是一对平衡力，大小相等，所以，摩擦力等于拉力，f＝F＝1N；
（2）当木块受到2N的拉力做匀速直线运动时，所受的摩擦力与拉力是一对平衡力，大小相等，所以此时的滑动摩擦力为f＝F＝2N；
（3）当小盘内放重为3N的砝码时，木块向右做加速运动，因压力与接触面的粗糙程度没变，故滑动摩擦力不变，仍为2N。
故答案为：1；2；2。
10．【解答】解：（1）若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸。
（2）电热水壶有金属外壳，要使用三脚插头及与之配套的三孔插痤，让金属外壳接地以防止用电器漏电后，导致金属外壳带电而发生触电事故；三脚插头上标“E”的导线应该与电水壶的外壳相连。
（3）使用测电笔时，必须用手接触到笔尾的金属体，故甲图正确。
故答案为：短路；外壳；甲。
11．【解答】解：导体棒mn平放在导轨上，当它向右滑动时，mn都切割磁感线，电路中都会产生感应电流，这是电磁感应现象；螺线管中有电流通过，具有磁性，能吸引铁块，弹簧测力计的示数变大；
若将图中的磁场和导体棒mn撤走，并把b端与电源的正极相连，d端与电源的负极相连，螺线管中电流的方向从上到下，根据安培定则可知，此时螺线管上端应为S极。
故答案为：电磁感应；大于；S。
12．【解答】解：（1）小球受到的浮力：
F浮＝G﹣F示＝5N﹣2N＝3N，
（2）F浮＝ρ水gV排，
V排＝＝＝3×10﹣4m3，
小球的体积：
V＝2×3×10﹣4m3＝6×10﹣4m3。
（3）小球的质量m＝＝＝0.5kg，
小球的密度ρ＝＝≈0.83×103kg/m3＝0.83g/cm3＜ρ水，
则剪断悬线，小球上浮，待水中稳定时应处于漂浮状态。
故答案为：3；0.83；漂浮。
13．【解答】解：（1）从图中可以看出，两气门都关闭、活塞向下移动的特点，可以判断这个冲程是做功冲程。
（2）飞轮的转速是1800r/min＝30r/s，因为飞轮转动一圈完成两个冲程，所以1s可以完成2×30＝60个冲程；
（3）根据ρ＝可知，25L汽油的质量为：m＝ρ汽油V＝0.8×103kg/m3×25×10﹣3m3＝20kg；
这些汽油完全燃烧放出的热量：Q＝mq汽油＝20kg×4.6×107J/kg＝9.2×108J；
牵引力所做的功：W＝Pt＝69×103W×1×3600s＝2.484×108J；
汽油机的效率为：η＝×100%＝×100%＝27%。
故答案为：做功；60；27%。
14．【解答】解：由甲电路图可知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和，
因并联电路中各支路两端的电压相等，
所以，通过R2的电流：I2＝＝＝1A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R3的电流：I3＝IA1﹣I2＝1.6A﹣1A＝0.6A，
则R3的阻值：R3＝＝＝20Ω，
由乙电路图可知，三电阻串联，电压表V1测R1和R2两端的电压之和，电压表V2测R2和R3两端的电压之和，
因串联电路中总电阻等于各分电阻之和，且串联电路中各处的电流相等，
所以，电路中的电流：I＝＝＝0.25A，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：U1＝U﹣UV 2＝12V﹣8V＝4V，
则电阻R1的阻值：R1＝＝＝16Ω；
甲电路中A2表的示数：IA2＝I1+I2＝+I2＝+1A＝1.75A；
图乙电路消耗的总功率：P乙＝UI＝12V×0.25A＝3W。
故答案为：16；1.75；3。
三、作图题（2分+2分+3分，共7分）
15．【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此作出经凹透镜的折射光线；
平行于主光轴的光线经凸透镜折射后将过焦点，由此作出经凸透镜的折射光线。如图所示：
16．【解答】解：物体B的重力作用在重心，方向竖直向下，如图所示：
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，重物对杠杆的拉力使杠杆沿顺时针转动，则动力F1应使杠杆沿逆时针转动，过杠杆的最右端垂直于杠杆向上做出最小动力F1，如下图所示：
17．【解答】解：插线板上的两孔插座和三孔插座都是为了连接用电器的，故是并联的；三孔插座的接法：上面接地线，左边接零线，右边接火线；两孔插座的接法左边接零线，右边接火线；为了安全，开关控制火线，如图所示：
四、实验题（第16小题6分，第17小题7分，第18小题7分，共20分）
18．【解答】解：（1）停表中的小表盘是以分钟为单位的，每一格表示0.5分钟；大表盘是以秒为单位的，每一小格表示0.1s；小表盘的指针在1分钟到2分钟之间，且超过1.5分钟，读数为1min，大表盘的指针在39.8秒．所以停表的读数为：1min39.8s＝99.8s；
（2）由图可知，物体末端所对的刻度为7.80cm，起始端为6.00cm，所以物体的长度为：L＝7.80cm﹣6.00cm＝1.80cm；
故答案为：99.8；1.80。
19．【解答】解：液体温度计的原理是液体的热胀冷缩；人的体温一般不会超过35﹣﹣42℃的范围，所以体温计的量程是35﹣﹣42℃，分度值是0.1℃，所以图中温度计的示数是36.6℃。
故答案为：热胀冷缩；36.6。
20．【解答】解：由图示可知，电能表的示数为2014.1kW•h；
3000r/kW•h的含义是：电路中每消耗1kW•h的电能，电能表的转盘转动3000转，
所以电能表的转盘转了450转，此过程中电风扇消耗电能为：kW•h＝0.15kW•h。
故答案为：2014.1kW•h；0.15。
21．【解答】解：（1）实验前应调节烛焰、凸透镜、光屏三者的中心，使完整的像成在光屏的中央；
（2）由图可知，此时的物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，其应用是投影仪；实验过程中，蜡烛燃烧变短，根据“过光心的光线其传播方向不变”可知，像会向光屏的上方移动；
（3）产生近视眼的原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，而利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，可使来自远处物体的光会聚在视网膜上；
（4）若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，远视镜是凸透镜，凸透镜对光线有会聚作用，若保持凸透镜和光屏的位置不动，应使蜡烛靠近凸透镜，则又能在光屏上看到烛焰清晰的像。
故答案为：（1）同一高度；（2）放大；投影仪；上；（3）前；凹；（4）靠近。
22．【解答】解：（1）由图乙知电流表选用0﹣0.6A的量程与滑动变阻器串联，因为滑动变阻器滑片向右移动时，电流表示数减小，说明电阻增大，滑动变阻器接左下接线柱，如下图所示：
（2）为了保护电路，连接电路时，开关要断开；
由上分析，合开关后，发现电流表指针不偏转，电压表指针明显偏转，则出现的故障可能是Rx断路；
（3）由图知，当U＝2.5V时，I＝0.6A，则
定值电阻的阻值：
R＝＝≈4.2Ω；
分析表中数据，电压与电流之比为一定值，故得出：电阻一定时，导体中的电流与导体两端的电压成正比；
（4）根据题意可知，闭合开关S，将滑动变阻器调到最小值，电路只有待测电阻工作，测出电流I1；将滑动变阻器调到最大值R0，此时两电阻串联，测出电流为I2，
因为并联电路电压相等，所以Ux＝I1Rx＝I2（R0+RX），
解得：RX＝；
（5）A、开关S闭合时，R0短路，电压表测量电源电压；
开关S断开时，两电阻串联，电压表测量Rx两端的电压；根据串联电路总电压等于各分电压之和，可求出R0两端的电压，根据I＝求出通过R0的电流；
根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，根据Rx＝可求出Rx电阻，故A不符合题意；
B、由电路图可知，当S断开时，两电阻串联，电压表测量电源电压，当S闭合时，电路为R0的简单电路，电压表仍测量电源电压，不能得出未知电阻两端的电压和电阻，故B符合题意；
C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联可以求出Rx阻值，故C不符合题意；
D、由电路图可知，当滑片在a端时电源电压测量电源电压，当滑片在b端时电压表测量Rx两端电压，根据串联电路电压和电流的规律列等式，最后表示出Rx的阻值，故D不符合题意。
故选：B。
故答案为：（1）见上图；（2）断开；Rx断路；（3）4.2；电阻一定时，导体中的电流与导体两端的电压成正比；（4）；（5）B。
五、计算题（第19小题6分，第20小题7分，共13分）
23．【解答】解：
（1）由题知，在0～10s内汽车通过的路程为120m，
则在0～10s内汽车的平均速度：
v＝＝＝12m/s；
（2）消耗汽油的体积V汽油＝10L＝10dm3＝1×10﹣2m3，
由ρ＝可得，汽油的质量：
m汽油＝ρ汽油V汽油＝0.7×103kg/m3×1×10﹣2m3＝7kg，
汽油完全燃烧放出的热量：
Q＝m汽油q＝7kg×4.6×107J/kg＝3.22×108J，
由η＝×100%可得，发动机所做的功：
W＝η×Q＝30%×3.22×108J＝9.66×107J；
（3）汽车的速度v＝90km/h＝25m/s，
由图乙可知，其阻力f＝2500N，
轿车做匀速直线运动时，牵引力与阻力是一对平衡力，大小相等，即：F＝f＝2500N，
则汽车的功率：P＝Fv＝fv＝2500N×25＝6.25×104W；
答：（1）在0﹣10s内汽车的平均速度为12m/s；
（2）1h内汽车发动机所做的功为9.66×107J；
（3）该轿车以90km/h的速度匀速行驶时的功率为6.25×104W。
24．【解答】解：（1）由图可知，R2阻值调为零时，电风扇与电阻R1并联，
由并联电路特点知，UM＝U1＝U＝220V，
由欧姆定律可得，通过R1的电流：
I1＝＝＝5.5A，
通过电风扇的电流：
IM＝＝＝0.3A，
则干路电流：
I＝I1+IM＝5.5A+0.3A＝5.8A；
（2）由题知，温控开关闭合5分钟然后断开1分钟，如此循环，
所以通电6min，R1实际工作的时间：t＝5min＝300s，
R1产生的电热：
Q＝I12R1t＝（5.5A）2×40Ω×300s＝3.63×105J；
（3）由图可知，R1与R2串联，再与电风扇并联，
调节变阻器使得R2两端电压为60V时，
由串联电路的电压特点可得R1两端的电压：
UR1＝U﹣UR2＝220V﹣60V＝160V，
此时通过加热电路的电流为：
I加热＝IR1＝＝＝4A，
此时温控电路消耗的电功率为：
P加热＝UI加热＝220V×4A＝880W，
电路消耗的总功率为：
P＝P加热+PM＝880W+66W＝946W。
答：（1）温控开关闭合，R阻值调为零时，通过干路的电流为5.8A；
（2）R2阻值调为零，当定时开关显示已工作6分钟时，R1一共产生3.63×105J的热量；
（3）温控开关闭合，谓节R2的阻值使其两端电压为20V，此时电路的总功率946W。
六.综合能力题（本大题3小题，每题6分，共18分）
25．【解答】解：（1）①因为杠杆平衡，所以
m秤砣gLCD＝m物gLAC，
因为秤砣的质量、被测物体的重力力臂不变，所以当被测物体的质量增大时，LCD将变大，秤砣D应该向右移动；
150g＝0.15kg，
因为杠杆平衡，所以
m秤砣gLCD＝m物gLAC，即
m物＝＝＝0.75kg。
②使用杆秤，当从秤纽C换到秤纽B时，被测物体重力m1g的力臂LG1减小，秤砣重力m2g不变、力臂LG2增大，由杠杆的平衡条件m1g×LG1＝m2g×LG2可知，杆秤的最大测量值m2将变大。
（2）①图b乙三幅图中左边钩码个数和力臂都不变，但右边随着钩码个数的减少，力臂在变大，可得重力越大，其力臂越小，即甲同学猜想正确。
②杠杆平衡条件探究“动力×动力臂”与“阻力×阻力臂”的关系，力臂不一定是支点到力的作用点的距离，当杠杆在水平位置平衡，但是力没有垂直作用在杠杆上，力臂就不在杠杆上，力臂不等于支点到力的作用点的距离，所以“阻力×阻力作用点到支点的距离≠动力×动力作用点到支点的距离”可判断这个结论不是正确的；为了验证这一观点，可将一侧的钩码拿掉，改用弹簧测力计来拉，保持拉力作用点到支点的距离不变，改变拉力的方向，仍使杠杆在水平位置平衡，比较拉力的大小，即可证明。
26．【解答】解：（1）根据文中的内容可知，使用负压救护车，在救治和转运传染病人时，可以最大限度地减少交叉感染的几率；
（2）电热丝工作时，利用的是电流的热效应，即电能转化为内能；
（3）由于紫外线能杀毒和消菌，所以消毒灯是利用紫外线来工作的；
（4）车内气压为外界标准大气压的90%，则车内外的压强差为：
Δp＝p（1﹣90%）＝1.01×105Pa×0.1＝1.01×104Pa；
根据p＝可知，车顶受到的内外压力差为：
F＝ΔpS＝1.01×104Pa×4m2＝4.04×104N；
（5）每立方米这样的空气的动能是E．若该排风机的效率为η，
则排风机所做的总功为：W＝；
该排风机的功率为：
P＝＝＝。
故答案为：（1）最大限度地减少交叉感染的几率；（2）电；内；（3）紫外线；（4）4.04×104；（5）P＝。
27．【解答】解：（1）锂电池属于化学电池，充电时的能量转化形式为：电能转化为化学能。
（2）A、智能机器人的效应器通过电动机使手、脚等动起来时，是将电能转化为机械能，故A错误；
B、智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动，故B正确；
C、智能机器人能与人语音对话，说明了电磁波能传递信息，故C错误。
D、熔点为200℃的玻璃钢可能为液态，也可能为固态，也可能为固液共存，故D错误；
故选：B。
（3）某智能机器人站着发射超声波传播到障碍物所用的时间：
t＝t总＝×0.04s＝0.02s，
由速度公式得，智能机器人与障碍物间的距离：
s＝vt＝340m/s×0.02s＝6.8m；
由表中数据，根据P＝UI，电动机正常工作下的电流：
I＝＝＝5A，
电动机正常工作下的发热功率：
P＝I2r＝（5A）2×0.4Ω＝10W。
（4）机器人正常工作时的电流I＝5A，
充满电后的电池容量Q1＝15Ah，下一次自动充电前的电池容量：Q2＝ηQ1＝10%×15Ah＝1.5Ah，
消耗的电池容量：Q＝Q1﹣Q2＝15Ah﹣1.5Ah＝13.5Ah，
由I＝得，连续正常工作的最长时间：
t＝＝＝2.7h；
电池充满电后储存的电能：
W＝UIt＝36V×15A×3600s＝1.944×106J；
由题意可得，智能机器人返回过程中克服摩擦力做的功：
W返＝30%W剩＝30%×10%×W＝30%×10%×1.944×106J＝58320J，
由W＝Fs＝fs得，智能机器人返回过程中受到的水平阻力：
f＝＝＝121.5N。
故答案为：（1）化学；（2）B；（3）6.8；10；（4）2.7；121.5。
2020年广东省佛山市高明区中考物理模拟试卷
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．（3分）下列关于材料、能源、信息的说法正确的是（ ）
A．可燃冰和太阳能既是一次能源也是可再生能源
B．微波炉用超声波加热食物
C．用三颗同步卫星就能实现全球通信
D．超市收银员使用的条形码扫描器中的发光二极管由超导体材料制作而成
2．（3分）下列关于声现象的说法中正确的是（ ）
A．公路旁安装隔音板是为了在声源处减弱噪声
B．超声波碎石说明声音具有能量
C．同一乐器，弹奏的频率不同，发声的音色就不同
D．声音在真空中的传播速度为340m/s
3．（3分）下列关于内能、温度、热量的的说法中正确的是（ ）
A．物体温度升高，内能不一定增加，但一定吸收热量
B．汽油机在做功冲程中气缸内气体的内能增大
C．温度高的物体一定比温度低的物体内能大
D．物体温度升高，内能增加
4．（3分）某固态物质在升温过程中温度的变化曲线如图所示，则这种物质（ ）
A．是晶体 B．在t1时刻是液态
C．在t2时刻是固态 D．在t2时刻正放热
5．（3分）下列说法正确在是（ ）
A．静止在草坪上的足球受到的重力与足球对草坪的压力是一对平衡力
B．踢足球时，足球运动员对足球施加的力与足球的重力是一对相互作用力
C．足球在草地上越滚越慢，它的惯性越来越小
D．守门员抱住了飞向门框的足球，表明力可以改变物体的运动状态
6．（3分）如图所示，容器中装有一定质量的水，先后按甲、乙两种方式使物体A和小玻璃杯漂浮在水面上（图中细线重力及体积均不计）。设甲、乙两图中物体A和小玻璃杯共同受到的浮力分别为F甲和F乙，水对容器底的压强分别为p甲和p乙，则（ ）
A．F甲＜F乙 p甲＝p乙 B．F甲＝F乙 p甲＝p乙
C．F甲＝F乙 p甲＞p乙 D．F甲＞F乙 p甲＜p乙
7．（3分）如图甲所示，电源电压为8V恒定不变，滑动变阻器R2最大阻值是25Ω，闭合开关，滑动变阻器的P﹣R图像如图乙所示，则下列说法正确的是（ ）
A．电阻R1的阻值为10Ω
B．当R1两端电压为6V时，滑动变阻器R2消耗的功率为1W
C．当滑片P滑至最右端时，电流表示数为0.2A
D．当滑片P滑至最右端时，通电5s电流通过R1产生的热量是4J
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）高大建筑的顶端都有针状的金属物，可以防雷，叫做 ；从分子运动论的观点看，物体可以被压缩是由于 ，而物体又不可以无限制地被压缩是由于 。
9．（3分）如图所示，水平桌面的右端固定一定滑轮，轻质小盘通过一根绕过定滑轮的细绳与桌面上质量为0.5kg的木块相连。当小盘内放重为1N的砝码时，木块未被拉动，这时木块受到的摩擦力为 N；当小盘内放重为2N的砝码时，木块正好向右做匀速直线运动，这时木块受到的摩擦力为 N；当小盘内放重为3N的砝码时，木块向右做加速运动，这时木块受到的摩擦力为 N（g取10N/kg）。
10．（3分）如图（a）所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路 ，空气开关跳闸；电水壶的插头上标有“E”的导线与电水壶的 相连；如图（b）所示，甲、乙两种操作中正确的是 图。
11．（3分）如图所示装置，“●”表示垂直于纸面向外的磁场的磁感线。在弹簧秤下挂了一个重为G的铁块，铁块下方有一螺线管，螺线管两端导线与金属导轨ab、cd相连。导体棒mn平放在导轨上，当它向右滑动时，利用了 原理使螺线管产生电流，此时弹簧秤示数 G（填“大于”、“小于”或“等于”）；若将图中的磁场和导体棒mn撤走，并把b端与电源的正极相连，d端与电源的负极相连，此时螺线管上端应为 极。
12．（3分）如图甲所示，弹簧测力计示数为5N。如图乙所示，小球一半浸在水中，测力计示数为2N，则小球受到的浮力为 N，小球的密度为 g/cm3（g取10N/kg，结果保留两位小数）。剪断悬吊小球的细线，小球在水中稳定时应处于 状态。（选填“下沉”、“悬浮”或“漂浮”）。
13．（3分）当今社会小汽车走进千家万户，如图所示的是汽油机的 冲程：若某单缸汽油机的飞轮转速为1800r/min，则该汽油机1s完成 个冲程；若某型号汽油机的功率为69kW，每小时消耗汽油25L，该汽油机的效率是 。（ρ汽油＝0.8×103kg/m3，q汽油＝4.6×107J/kg）
14．（3分）如图甲所示的电路中，电源电压为12V且恒定不变，R2电阻为12Ω，闭合开关后，电流表A1的示数为1.6A，若把图甲电路中的两个电流表换成两个电压表，如图乙所示，闭合开关后，电压表V2示数为8V。则R1电阻为 Ω；电流表A2的示数为 A；图乙电路消耗的总功率为 W。
三、作图题（2分+2分+3分，共7分）
15．（2分）如图，O点既是图中凹透镜的虚焦点，也是图中凸透镜的光心，F是凸透镜的焦点。请完成光路图。
16．（2分）如图，O为轻质杠杆的支点，A点挂一重物B，杠杆在图示位置平衡，作出物体B的重力和最小动力F1的示意图。
17．（3分）如图所示，图甲是常见的插线板，插线板的开关同时控制插线板上的插孔，请在图乙中画出插线板上的开关和插孔的连接方式，并把插线板与电源线接通。
四、实验题（第16小题6分，第17小题7分，第18小题7分，共20分）
18．（2分）如图所示，停表的读数为 s。物体A的长度为 cm。
19．（2分）如图所示是水银体温计，它是利用水银 的性质制成的，它的示数为 ℃。
20．（2分）如图所示的电能表读数是 ，小明将一个电风扇单独接入电路中，10min内
电能表的转盘转了450转，此过程中电风扇消耗电能 kW•h。
21．（7分）如图所示，小李用点燃的蜡烛、凸透镜和光屏进行“探究凸透镜成像规律”的实验，凸透镜的焦距为12cm。
（1）实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在 上。
（2）实验过程中，当蜡烛与凸透镜的距离如图所示时，移动光屏，在光屏上可得到一个清晰的倒立、 的实像，生活中利用这个规律制成的光学仪器是 。当蜡烛燃烧一段时间后会变短，烛焰的像会往 偏离光屏中心。
（3）小李进一步学习知道了眼球的成像原理。一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜 （填“前”或“后”），这就是近视眼；矫正方法是戴一副由 （填“凸”或“凹”）透镜片做的眼镜。
（4）若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛 （选填“靠近”或“远离”）凸透镜，则又能在光屏上看到烛焰清晰的像。
22．（7分）在测量定值电阻Rx的实验中，实验室提供的器材有：两节新的干电池、滑动变阻器、电压表、电流表、开关各一个、导线若干。
（1）请用笔画代替导线，继续完成图甲中实验电路的连接。要求滑动变阻器滑片向右移动时，电流表示数减小。
（2）小青按图甲在连接电路时，开关应处于 状态：接通电路后，观察到电流表指针不偏转，电压表示数为3V，则故障原因可能是 。（仪表是完好的）
（3）排除故障后，调节滑动变阻器，记录多组数据，描点并画出了待测电阻Rx的I﹣U图像，如图乙所示，由图像可知：
①Rx＝ Ω；
②电流和电压的关系是（写两者关系的实验结论）： 。
（4）小亮实验过程中发现电压表损坏，于是设计了如图丙所示的电路图。他闭合开关S，将滑动变阻器调到最小值，测出电流I1；将滑动变阻器调到最大值R0，测出电流为I2，则待测电阻Rx＝ （用已知量和测量量表示）。
（5）完成实验后，小青换用新的实验器材设计电路测电阻Rx的阻值。如图丁所示的四个电路中，R0的阻值已知，其中不能测出未知电阻Rx的阻值的电路是 。
五、计算题（第19小题6分，第20小题7分，共13分）
23．（6分）一辆汽车启动时，以恒定的功率在平直的公路上做直线运动，其v﹣t图像如图甲所示，在第10s时速度达到25m/s，通过的路程为120m。若汽车在公路上行驶1h，消耗汽油10L，已知汽油完全燃烧放出的热量有30%转化为汽车的机械能。（汽油的热值为4.6×107J/kg，汽油的密度为0.7×103kg/m3，g取10N/kg）
（1）在0﹣10s内汽车的平均速度；
（2）求1h内汽车发动机所做的功；
（3）若汽车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率有多大？
24．（7分）如图甲所示，某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示，R1、R2均为加热空气的电热丝，其中R1的阻值为40Ω，使空气循环流动的是标有“220V 66W”的电风扇。在某次烤鸡翅膀的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此不断循环（不考虑温度对电阻的影响），求：
（1）在温控开关闭合后，把R2阻值调为零，通过干路的电流为多大？
（2）把R2阻值调为零，当定时开关显示已经工作6min时，R1一共产生多少热量？
（3）温控开关闭合时，调节滑动变阻器使得R2两端电压为60V，此时电路的总功率为多少？
六.综合能力题（本大题3小题，每题6分，共18分）
25．（6分）（1）如图（a）杆秤是民间的一种测量工具。小李同学想探究杆秤的用法。他使用时将待测物体挂在秤钩上，秤钩在秤杆A点悬吊下来。用手拎住秤纽B或C（相当于支点），秤砣D在秤杆E上移动，当秤杆水平平衡时就可以在秤杆上读出被测物体的质量。
①在测量中，当被测物重量增加，要使杆秤平衡，秤砣D应该向 （选填“左”或“右”）。
移动。若用秤纽C测量时，秤砣的质量为150g，秤杆的质量忽略不计，秤杆水平静止时，AC＝5cm，CD＝25cm，则被测物的质量为 kg。
②根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C换到秤纽B时，最大测量值将变 。
（2）接着小李同学用细线拴住一端粗、一端细的实心胡萝卜并悬挂起来，静止后胡萝卜的轴线水平，如图（b）甲所示；在拴线处沿竖直方向将胡萝卜切成A、B两段。A、B哪段重些呢？甲、乙、丙三个同学提出各自的猜想：甲认为：A较重；乙认为：B较重；丙认为：A、B一样重。
①物理老师设计了如图乙所示的实验，由此你可以判断 同学的猜想是正确的（填“甲”、“乙”或“丙”）。
②根据图（b）乙的实验，小李同学还得出结论：只要满足“阻力×阻力作用点到支点的距离＝动力×动力作用点到支点的距离”，杠杆就能平衡。
你认为这个结论 （选填“是”或“不是”）正确的。若利用图（b）丙所示的装置，你通过怎样的实验操作来验证你的结论？答： 。
26．（6分）阅读下列短文，回答问题。
负压式救护车
2020年2月5日下午，经过11天加班赶产的20辆负压救护车，在安徽芜湖全部完工并顺利交付。这批负压救护车将由安徽省经信厅统一调配，发往疫情形势严重地区，用于感染者的安全隔离与转运，后经国内汽车厂家的合作，“负压救护车”的产能进一步提升。截至2月15日，累计360辆负压救护车交付湖北抗疫一线使用。那么，什么是负压式救护车？这种救护车较常见的救护车又有何区别呢？其实，这种车最大的特点是负压。所谓负压，就是利用技术手段，使车内气压低于外界大气压，这样空气在自由流动时只能由车外流向车内，并且可以利用真空泵将车内的空气通入特制的电热丝容器内进行高温消毒后排出，在救治和转运传染病人时可以最大限度地减少交叉感染的几率。车上还配备了呼吸机、除颤仪、心电监护仪等全套抢救设备，安装了消毒灯、中心供氧接口等，后期清创缝合手术和心肺复苏等抢救都可以在救护车上进行，这在普通救护车上是难以实现的。
（1）相比较于普通救护车，“抗击疫情”中使用负压式救护车的最大好处是 。
（2）在利用电热丝高温消毒的过程中，是将 能转化成 能。
（3）负压救护车内安装了消毒灯、中心供氧接口等设备，消毒灯是利用 （选填“红外线”或“紫外线”）进行消毒的。
（4）负压空间的产生主要是通过排风机向车外空间主动排风，以及舱室的密封处理实现的。若车内气压为外界标准大气压的90%，车顶的面积大约为4m2，车顶受到的内外压力差为 N．（标准大气压为1.01×105Pa）
（5）若车载排风机每t时间段排出空气的体积为V，每立方米这样的空气的动能是E．若该排风机的效率为η，则该排风机的功率的表达式为 。
27．（6分）小明每天关注着疫情的发展，从bilibili网站看到了智能机器人，对它产生了兴趣，于是找来关于智能机器人的信息。
某款机器人
锂电池
电压
36V
容量
15Ah
电动机
额定电压
36V
额定功率
180W
智能机器人有相当发达的“大脑”，具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉。此外，它还有效应器，通过电动机使手、脚、鼻子、触角等动起来。智能机器人能用人类语言同操作者对话，能调整自己的动作以达到操作者所提出的全部要求.机器人往往使用熔点为200℃的玻璃钢作外壳，有着其他材质不可替代的优点。智能机器人的电源主要有钠硫电池、镍镉电池、锂电池等。
随着智能机器人技术的不断发展和成熟，它将走进千家万户，服务人们的生活。
（1）锂电池充电时的能量转化形式为电能转化为 能。
（2）关于智能机器人，下列说法中是正确的是 。
A.智能机器人的效应器通过电动机使手、脚等动起来时，是将机械能转化为电能
B.智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动
C.智能机器人能与人语音对话，说明了电磁波能传递能量
D.温度为200℃的玻璃钢一定是液态
（3）某智能机器人站着发射超声波，经过0.04s后收到障碍物的回波，则机器人与障碍物间的距离约为 m。该智能机器人靠底座轮子驱动，其驱动电动机的具体参数如上表所示，若该智能机器人的驱动电动机线圈电阻为0.4Ω，则电动机正常工作下的发热功率为 W。（设超声波在空气中的传播速度为340m/s）
（4）若当剩余电量减为电池容量的10%时，该智能机器人会主动寻找充电器充电，则充满电后至下次自动充电前，该智能机器人能够连续正常工作的最长时间为 h。为确保该智能机器人能顺利返回充电，假设需要充电时离充电器最远路程不能超过480m，则该智能机器人返回过程中受到的水平阻力为 N。（剩余电池容量的30%用于提供克服阻力做功）
2020年广东省佛山市高明区中考物理模拟试卷
参考答案与试题解析
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．【解答】解：A、可燃冰是一次能源不是可再生能源，故A错误；
B、微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，故B错误；
C、用三颗地球同步卫星就可以实现全球通信，故C正确；
D、超市收银员使用的条形码扫描器中的发光二极管使用的主要是半导体材料，故D错误。
故选：C。
2．【解答】解：A.公路旁安装隔音板是为了在传播过程中减弱噪声，不是在声源处减弱噪声，故A错误；
B.超声波能碎石，说明声音可以传递能量，故B正确；
C.同一乐器，弹奏的频率不同，发声的音调就不同，故C错误；
D.声音不能在真空中传播，即声音在真空中的传播速度为0，故D错误。
故选：B。
3．【解答】解：AD、物体温度升高，不一定吸收热量，可能是外界对物体做了功，但内能一定增加，故A错误，D正确；
B、汽油机做功冲程中，气缸内气体对活塞做功，气体内能减小，故B错误；
C、内能的多少与物体的质量、温度和状态有关，温度高的物体不一定比温度低的物体内能大，故C错误。
故选：D。
4．【解答】解：由图知，该物质在熔化过程中，温度保持不变，有固定的熔点，所以该物质为晶体；
该晶体从t1时刻开始熔化，到t2时刻完全熔化完，所以该晶体在t1时刻是固态，在t2时刻是液态，正在吸热。故A正确，BCD错误。
故选：A。
5．【解答】解：
A、足球受到的重力和足球对草坪的压力，二力作用在不同的物体上，不是一对平衡力，故A错误；
B、踢足球时，运动员对足球施加的力与足球的重力不是发生在两个物体之间，不是一对相互作用力，故B错误；
C、足球离开脚后在草地上越滚越慢，是因为足球受到阻力的作用；惯性的大小只与物体的质量有关，其大小不变；故C错误；
D、守门员抱住了飞向门框的足球，足球由运动变为静止，说明力改变了物体的运动状态；故D正确。
故选：D。
6．【解答】解：（1）把物体A和容器看作一个整体，即物体A和容器的总重力不变，由图可知，甲、乙中物体都是漂浮在水面上，所以甲、乙两图中物体A和小玻璃杯共同受到的浮力都等于物体A和小玻璃杯的总重力，即F甲＝F乙；故AD错误；
（2）由于两种情况下浮力相等，由阿基米德原理F浮＝ρ水gV排可得：V排甲＝V排乙；所以，容器中装有的水，液面的高度是相同的；则由p＝ρgh可得：p甲＝p乙，故B正确，C错误。
故选：B。
7．【解答】解：（1）由电路图知，两电阻串联，电流表测电路中电流，
由图像知，当变阻器连入阻值R2＝25Ω时（滑片在右端时），P2＝1.0W，
由P＝可得，U2＝＝＝5V，
由串联电路特点和欧姆定律可得，电路中的电流：
I＝I1＝I2＝＝＝0.2A，故C正确；
R1的阻值：
R1＝＝＝＝15Ω，故A错误；
通电5s电流通过R1产生的热量：
Q1＝I12R1t＝（0.2A）2×15Ω×5s＝3J，故D错误；
（2）由串联电路特点和欧姆定律可得，R1两端电压为6V时电路中电流：
I′＝I2′＝I1′＝＝＝0.4A，
R2两端电压：
U2′＝U﹣U1′＝8V﹣6V＝2V，
此时滑动变阻器R2消耗的功率：
P2＝U2′I2′＝2V×0.4A＝0.8W，故B错误。
故选：C。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：（1）雷电是大气中一种剧烈的放电现象，雷电如果通过树木、建筑物和人体，将会造成严重的破坏，所以在高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针；
（2）物质是由大量分子组成的，分子间存在间隙，当物体被挤压，使分子间的间隙变小，所以物体能够被压缩。固体、液体间分子间隙较小，同时分子间存在相互作用的斥力，因为分子之间存在斥力，阻止物体分子相互靠近，阻止分子间隙的减小，所以物体又不可以无限制地被压缩。
故答案为：避雷针；分子间存在间隙；分子间存在斥力。
9．【解答】解：（1）木块静止时，所受的摩擦力与拉力是一对平衡力，大小相等，所以，摩擦力等于拉力，f＝F＝1N；
（2）当木块受到2N的拉力做匀速直线运动时，所受的摩擦力与拉力是一对平衡力，大小相等，所以此时的滑动摩擦力为f＝F＝2N；
（3）当小盘内放重为3N的砝码时，木块向右做加速运动，因压力与接触面的粗糙程度没变，故滑动摩擦力不变，仍为2N。
故答案为：1；2；2。
10．【解答】解：（1）若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸。
（2）电热水壶有金属外壳，要使用三脚插头及与之配套的三孔插痤，让金属外壳接地以防止用电器漏电后，导致金属外壳带电而发生触电事故；三脚插头上标“E”的导线应该与电水壶的外壳相连。
（3）使用测电笔时，必须用手接触到笔尾的金属体，故甲图正确。
故答案为：短路；外壳；甲。
11．【解答】解：导体棒mn平放在导轨上，当它向右滑动时，mn都切割磁感线，电路中都会产生感应电流，这是电磁感应现象；螺线管中有电流通过，具有磁性，能吸引铁块，弹簧测力计的示数变大；
若将图中的磁场和导体棒mn撤走，并把b端与电源的正极相连，d端与电源的负极相连，螺线管中电流的方向从上到下，根据安培定则可知，此时螺线管上端应为S极。
故答案为：电磁感应；大于；S。
12．【解答】解：（1）小球受到的浮力：
F浮＝G﹣F示＝5N﹣2N＝3N，
（2）F浮＝ρ水gV排，
V排＝＝＝3×10﹣4m3，
小球的体积：
V＝2×3×10﹣4m3＝6×10﹣4m3。
（3）小球的质量m＝＝＝0.5kg，
小球的密度ρ＝＝≈0.83×103kg/m3＝0.83g/cm3＜ρ水，
则剪断悬线，小球上浮，待水中稳定时应处于漂浮状态。
故答案为：3；0.83；漂浮。
13．【解答】解：（1）从图中可以看出，两气门都关闭、活塞向下移动的特点，可以判断这个冲程是做功冲程。
（2）飞轮的转速是1800r/min＝30r/s，因为飞轮转动一圈完成两个冲程，所以1s可以完成2×30＝60个冲程；
（3）根据ρ＝可知，25L汽油的质量为：m＝ρ汽油V＝0.8×103kg/m3×25×10﹣3m3＝20kg；
这些汽油完全燃烧放出的热量：Q＝mq汽油＝20kg×4.6×107J/kg＝9.2×108J；
牵引力所做的功：W＝Pt＝69×103W×1×3600s＝2.484×108J；
汽油机的效率为：η＝×100%＝×100%＝27%。
故答案为：做功；60；27%。
14．【解答】解：由甲电路图可知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和，
因并联电路中各支路两端的电压相等，
所以，通过R2的电流：I2＝＝＝1A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R3的电流：I3＝IA1﹣I2＝1.6A﹣1A＝0.6A，
则R3的阻值：R3＝＝＝20Ω，
由乙电路图可知，三电阻串联，电压表V1测R1和R2两端的电压之和，电压表V2测R2和R3两端的电压之和，
因串联电路中总电阻等于各分电阻之和，且串联电路中各处的电流相等，
所以，电路中的电流：I＝＝＝0.25A，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：U1＝U﹣UV 2＝12V﹣8V＝4V，
则电阻R1的阻值：R1＝＝＝16Ω；
甲电路中A2表的示数：IA2＝I1+I2＝+I2＝+1A＝1.75A；
图乙电路消耗的总功率：P乙＝UI＝12V×0.25A＝3W。
故答案为：16；1.75；3。
三、作图题（2分+2分+3分，共7分）
15．【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，由此作出经凹透镜的折射光线；
平行于主光轴的光线经凸透镜折射后将过焦点，由此作出经凸透镜的折射光线。如图所示：
16．【解答】解：物体B的重力作用在重心，方向竖直向下，如图所示：
由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，重物对杠杆的拉力使杠杆沿顺时针转动，则动力F1应使杠杆沿逆时针转动，过杠杆的最右端垂直于杠杆向上做出最小动力F1，如下图所示：
17．【解答】解：插线板上的两孔插座和三孔插座都是为了连接用电器的，故是并联的；三孔插座的接法：上面接地线，左边接零线，右边接火线；两孔插座的接法左边接零线，右边接火线；为了安全，开关控制火线，如图所示：
四、实验题（第16小题6分，第17小题7分，第18小题7分，共20分）
18．【解答】解：（1）停表中的小表盘是以分钟为单位的，每一格表示0.5分钟；大表盘是以秒为单位的，每一小格表示0.1s；小表盘的指针在1分钟到2分钟之间，且超过1.5分钟，读数为1min，大表盘的指针在39.8秒．所以停表的读数为：1min39.8s＝99.8s；
（2）由图可知，物体末端所对的刻度为7.80cm，起始端为6.00cm，所以物体的长度为：L＝7.80cm﹣6.00cm＝1.80cm；
故答案为：99.8；1.80。
19．【解答】解：液体温度计的原理是液体的热胀冷缩；人的体温一般不会超过35﹣﹣42℃的范围，所以体温计的量程是35﹣﹣42℃，分度值是0.1℃，所以图中温度计的示数是36.6℃。
故答案为：热胀冷缩；36.6。
20．【解答】解：由图示可知，电能表的示数为2014.1kW•h；
3000r/kW•h的含义是：电路中每消耗1kW•h的电能，电能表的转盘转动3000转，
所以电能表的转盘转了450转，此过程中电风扇消耗电能为：kW•h＝0.15kW•h。
故答案为：2014.1kW•h；0.15。
21．【解答】解：（1）实验前应调节烛焰、凸透镜、光屏三者的中心，使完整的像成在光屏的中央；
（2）由图可知，此时的物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，其应用是投影仪；实验过程中，蜡烛燃烧变短，根据“过光心的光线其传播方向不变”可知，像会向光屏的上方移动；
（3）产生近视眼的原因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前，而利用凹透镜能使光线发散的特点，在眼睛前面放一个凹透镜，可使来自远处物体的光会聚在视网膜上；
（4）若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，远视镜是凸透镜，凸透镜对光线有会聚作用，若保持凸透镜和光屏的位置不动，应使蜡烛靠近凸透镜，则又能在光屏上看到烛焰清晰的像。
故答案为：（1）同一高度；（2）放大；投影仪；上；（3）前；凹；（4）靠近。
22．【解答】解：（1）由图乙知电流表选用0﹣0.6A的量程与滑动变阻器串联，因为滑动变阻器滑片向右移动时，电流表示数减小，说明电阻增大，滑动变阻器接左下接线柱，如下图所示：
（2）为了保护电路，连接电路时，开关要断开；
由上分析，合开关后，发现电流表指针不偏转，电压表指针明显偏转，则出现的故障可能是Rx断路；
（3）由图知，当U＝2.5V时，I＝0.6A，则
定值电阻的阻值：
R＝＝≈4.2Ω；
分析表中数据，电压与电流之比为一定值，故得出：电阻一定时，导体中的电流与导体两端的电压成正比；
（4）根据题意可知，闭合开关S，将滑动变阻器调到最小值，电路只有待测电阻工作，测出电流I1；将滑动变阻器调到最大值R0，此时两电阻串联，测出电流为I2，
因为并联电路电压相等，所以Ux＝I1Rx＝I2（R0+RX），
解得：RX＝；
（5）A、开关S闭合时，R0短路，电压表测量电源电压；
开关S断开时，两电阻串联，电压表测量Rx两端的电压；根据串联电路总电压等于各分电压之和，可求出R0两端的电压，根据I＝求出通过R0的电流；
根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，根据Rx＝可求出Rx电阻，故A不符合题意；
B、由电路图可知，当S断开时，两电阻串联，电压表测量电源电压，当S闭合时，电路为R0的简单电路，电压表仍测量电源电压，不能得出未知电阻两端的电压和电阻，故B符合题意；
C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联可以求出Rx阻值，故C不符合题意；
D、由电路图可知，当滑片在a端时电源电压测量电源电压，当滑片在b端时电压表测量Rx两端电压，根据串联电路电压和电流的规律列等式，最后表示出Rx的阻值，故D不符合题意。
故选：B。
故答案为：（1）见上图；（2）断开；Rx断路；（3）4.2；电阻一定时，导体中的电流与导体两端的电压成正比；（4）；（5）B。
五、计算题（第19小题6分，第20小题7分，共13分）
23．【解答】解：
（1）由题知，在0～10s内汽车通过的路程为120m，
则在0～10s内汽车的平均速度：
v＝＝＝12m/s；
（2）消耗汽油的体积V汽油＝10L＝10dm3＝1×10﹣2m3，
由ρ＝可得，汽油的质量：
m汽油＝ρ汽油V汽油＝0.7×103kg/m3×1×10﹣2m3＝7kg，
汽油完全燃烧放出的热量：
Q＝m汽油q＝7kg×4.6×107J/kg＝3.22×108J，
由η＝×100%可得，发动机所做的功：
W＝η×Q＝30%×3.22×108J＝9.66×107J；
（3）汽车的速度v＝90km/h＝25m/s，
由图乙可知，其阻力f＝2500N，
轿车做匀速直线运动时，牵引力与阻力是一对平衡力，大小相等，即：F＝f＝2500N，
则汽车的功率：P＝Fv＝fv＝2500N×25＝6.25×104W；
答：（1）在0﹣10s内汽车的平均速度为12m/s；
（2）1h内汽车发动机所做的功为9.66×107J；
（3）该轿车以90km/h的速度匀速行驶时的功率为6.25×104W。
24．【解答】解：（1）由图可知，R2阻值调为零时，电风扇与电阻R1并联，
由并联电路特点知，UM＝U1＝U＝220V，
由欧姆定律可得，通过R1的电流：
I1＝＝＝5.5A，
通过电风扇的电流：
IM＝＝＝0.3A，
则干路电流：
I＝I1+IM＝5.5A+0.3A＝5.8A；
（2）由题知，温控开关闭合5分钟然后断开1分钟，如此循环，
所以通电6min，R1实际工作的时间：t＝5min＝300s，
R1产生的电热：
Q＝I12R1t＝（5.5A）2×40Ω×300s＝3.63×105J；
（3）由图可知，R1与R2串联，再与电风扇并联，
调节变阻器使得R2两端电压为60V时，
由串联电路的电压特点可得R1两端的电压：
UR1＝U﹣UR2＝220V﹣60V＝160V，
此时通过加热电路的电流为：
I加热＝IR1＝＝＝4A，
此时温控电路消耗的电功率为：
P加热＝UI加热＝220V×4A＝880W，
电路消耗的总功率为：
P＝P加热+PM＝880W+66W＝946W。
答：（1）温控开关闭合，R阻值调为零时，通过干路的电流为5.8A；
（2）R2阻值调为零，当定时开关显示已工作6分钟时，R1一共产生3.63×105J的热量；
（3）温控开关闭合，谓节R2的阻值使其两端电压为20V，此时电路的总功率946W。
六.综合能力题（本大题3小题，每题6分，共18分）
25．【解答】解：（1）①因为杠杆平衡，所以
m秤砣gLCD＝m物gLAC，
因为秤砣的质量、被测物体的重力力臂不变，所以当被测物体的质量增大时，LCD将变大，秤砣D应该向右移动；
150g＝0.15kg，
因为杠杆平衡，所以
m秤砣gLCD＝m物gLAC，即
m物＝＝＝0.75kg。
②使用杆秤，当从秤纽C换到秤纽B时，被测物体重力m1g的力臂LG1减小，秤砣重力m2g不变、力臂LG2增大，由杠杆的平衡条件m1g×LG1＝m2g×LG2可知，杆秤的最大测量值m2将变大。
（2）①图b乙三幅图中左边钩码个数和力臂都不变，但右边随着钩码个数的减少，力臂在变大，可得重力越大，其力臂越小，即甲同学猜想正确。
②杠杆平衡条件探究“动力×动力臂”与“阻力×阻力臂”的关系，力臂不一定是支点到力的作用点的距离，当杠杆在水平位置平衡，但是力没有垂直作用在杠杆上，力臂就不在杠杆上，力臂不等于支点到力的作用点的距离，所以“阻力×阻力作用点到支点的距离≠动力×动力作用点到支点的距离”可判断这个结论不是正确的；为了验证这一观点，可将一侧的钩码拿掉，改用弹簧测力计来拉，保持拉力作用点到支点的距离不变，改变拉力的方向，仍使杠杆在水平位置平衡，比较拉力的大小，即可证明。
26．【解答】解：（1）根据文中的内容可知，使用负压救护车，在救治和转运传染病人时，可以最大限度地减少交叉感染的几率；
（2）电热丝工作时，利用的是电流的热效应，即电能转化为内能；
（3）由于紫外线能杀毒和消菌，所以消毒灯是利用紫外线来工作的；
（4）车内气压为外界标准大气压的90%，则车内外的压强差为：
Δp＝p（1﹣90%）＝1.01×105Pa×0.1＝1.01×104Pa；
根据p＝可知，车顶受到的内外压力差为：
F＝ΔpS＝1.01×104Pa×4m2＝4.04×104N；
（5）每立方米这样的空气的动能是E．若该排风机的效率为η，
则排风机所做的总功为：W＝；
该排风机的功率为：
P＝＝＝。
故答案为：（1）最大限度地减少交叉感染的几率；（2）电；内；（3）紫外线；（4）4.04×104；（5）P＝。
27．【解答】解：（1）锂电池属于化学电池，充电时的能量转化形式为：电能转化为化学能。
（2）A、智能机器人的效应器通过电动机使手、脚等动起来时，是将电能转化为机械能，故A错误；
B、智能机器人通过嗅觉能闻到外界的各种气味，说明分子在做无规则的运动，故B正确；
C、智能机器人能与人语音对话，说明了电磁波能传递信息，故C错误。
D、熔点为200℃的玻璃钢可能为液态，也可能为固态，也可能为固液共存，故D错误；
故选：B。
（3）某智能机器人站着发射超声波传播到障碍物所用的时间：
t＝t总＝×0.04s＝0.02s，
由速度公式得，智能机器人与障碍物间的距离：
s＝vt＝340m/s×0.02s＝6.8m；
由表中数据，根据P＝UI，电动机正常工作下的电流：
I＝＝＝5A，
电动机正常工作下的发热功率：
P＝I2r＝（5A）2×0.4Ω＝10W。
（4）机器人正常工作时的电流I＝5A，
充满电后的电池容量Q1＝15Ah，下一次自动充电前的电池容量：Q2＝ηQ1＝10%×15Ah＝1.5Ah，
消耗的电池容量：Q＝Q1﹣Q2＝15Ah﹣1.5Ah＝13.5Ah，
由I＝得，连续正常工作的最长时间：
t＝＝＝2.7h；
电池充满电后储存的电能：
W＝UIt＝36V×15A×3600s＝1.944×106J；
由题意可得，智能机器人返回过程中克服摩擦力做的功：
W返＝30%W剩＝30%×10%×W＝30%×10%×1.944×106J＝58320J，
由W＝Fs＝fs得，智能机器人返回过程中受到的水平阻力：
f＝＝＝121.5N。
故答案为：（1）化学；（2）B；（3）6.8；10；（4）2.7；121.5。
相关试卷
2023-2024学年广东省佛山市高明区物理九年级第一学期期末调研模拟试题含答案： 这是一份2023-2024学年广东省佛山市高明区物理九年级第一学期期末调研模拟试题含答案，共14页。
2023年广东省佛山市中考物理模拟试题（含解析）： 这是一份2023年广东省佛山市中考物理模拟试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
2023年广东省佛山市高明区中心城区西片六校联盟中考物理模拟试卷（含答案）： 这是一份2023年广东省佛山市高明区中心城区西片六校联盟中考物理模拟试卷（含答案），共19页。试卷主要包含了5V，他们连接的电路如图甲所示，05倍，24×103t，7V容量，25 乙，25m/s等内容，欢迎下载使用。
