山西省吕梁市中阳县2022年学业水平模拟考试物理试卷（含答案）

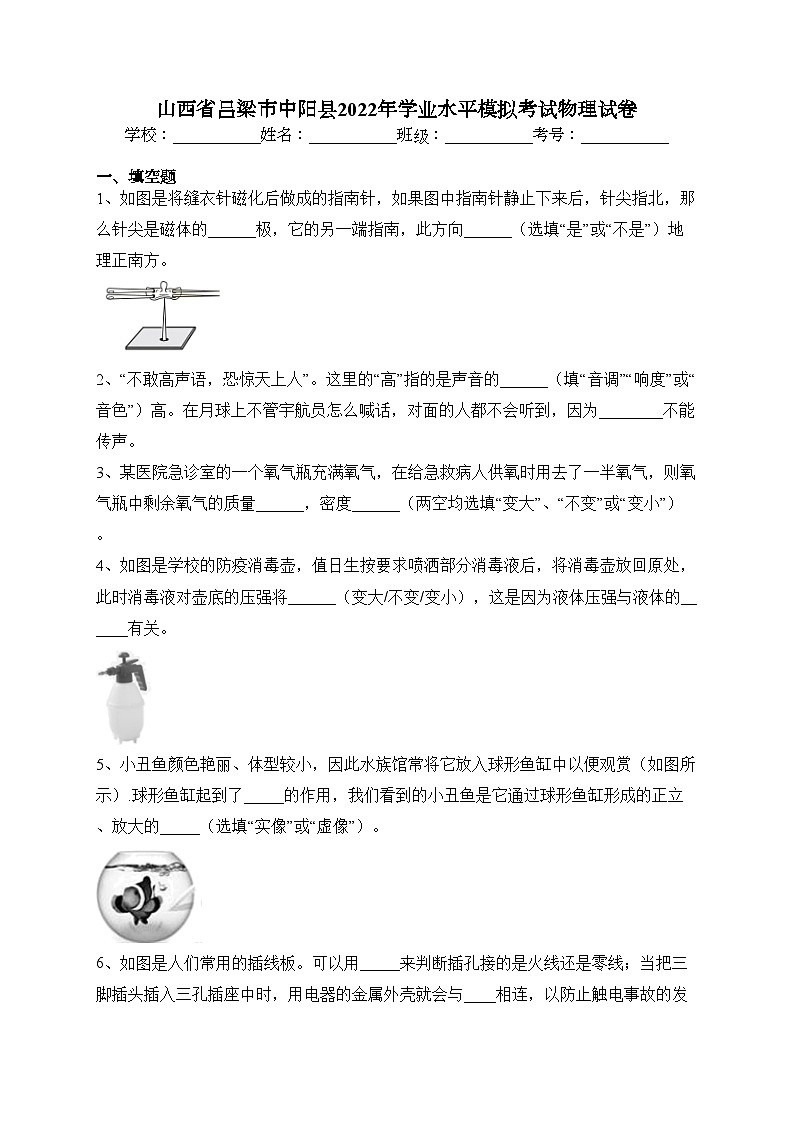

山西省吕梁市中阳县2022年学业水平模拟考试物理试卷

学校：___________姓名：___________班级：___________考号：___________

一、填空题

1、如图是将缝衣针磁化后做成的指南针，如果图中指南针静止下来后，针尖指北，那么针尖是磁体的______极，它的另一端指南，此方向______（选填“是”或“不是”）地理正南方。

2、“不敢高声语，恐惊天上人”。这里的“高”指的是声音的______（填“音调”“响度”或“音色”）高。在月球上不管宇航员怎么喊话，对面的人都不会听到，因为________不能传声。

3、某医院急诊室的一个氧气瓶充满氧气，在给急救病人供氧时用去了一半氧气，则氧气瓶中剩余氧气的质量______，密度______（两空均选填“变大”、“不变”或“变小”）。

4、如图是学校的防疫消毒壶，值日生按要求喷洒部分消毒液后，将消毒壶放回原处，此时消毒液对壶底的压强将______（变大/不变/变小），这是因为液体压强与液体的______有关。

5、小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏（如图所示）.球形鱼缸起到了_____的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的_____（选填“实像”或“虚像”）。

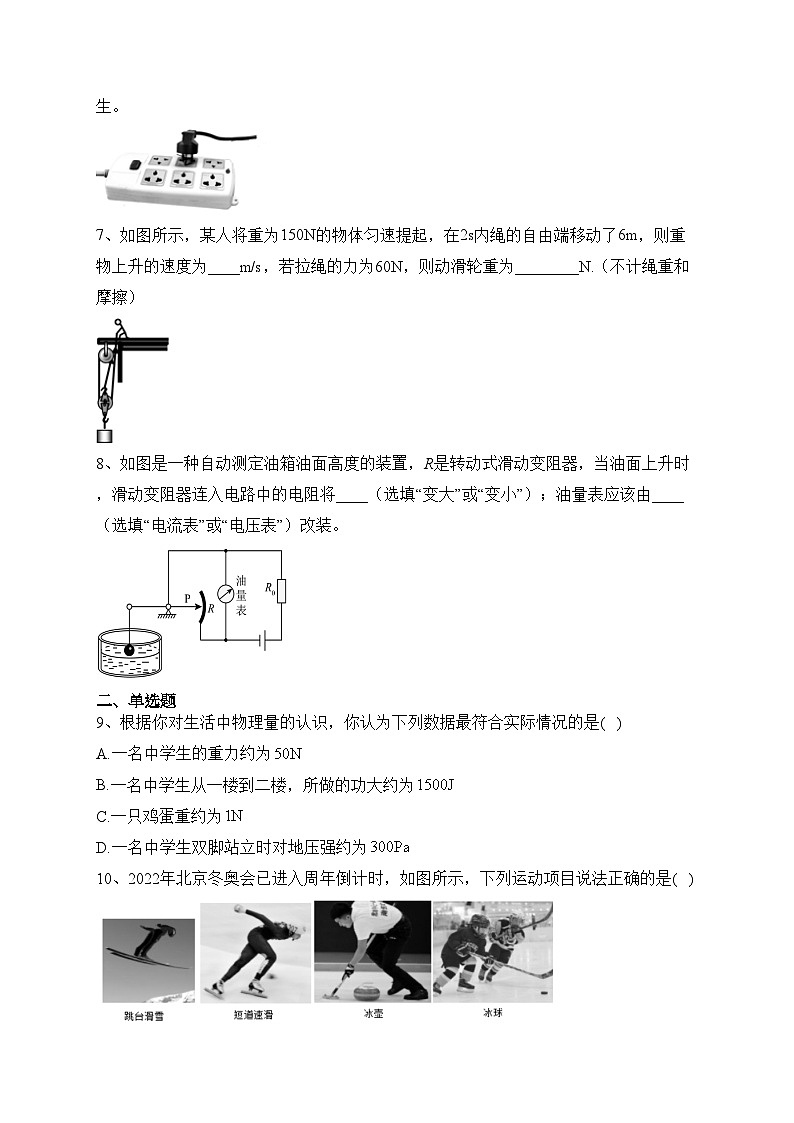

6、如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连，以防止触电事故的发生。

7、如图所示，某人将重为150N的物体匀速提起，在2s内绳的自由端移动了6m，则重物上升的速度为____m/s，若拉绳的力为60N，则动滑轮重为________N.（不计绳重和摩擦）

8、如图是一种自动测定油箱油面高度的装置，R是转动式滑动变阻器，当油面上升时，滑动变阻器连入电路中的电阻将____（选填“变大”或“变小”）；油量表应该由____（选填“电流表”或“电压表”）改装。

二、单选题

9、根据你对生活中物理量的认识，你认为下列数据最符合实际情况的是(   )

A.一名中学生的重力约为

B.一名中学生从一楼到二楼，所做的功大约为

C.一只鸡蛋重约为

D.一名中学生双脚站立时对地压强约为

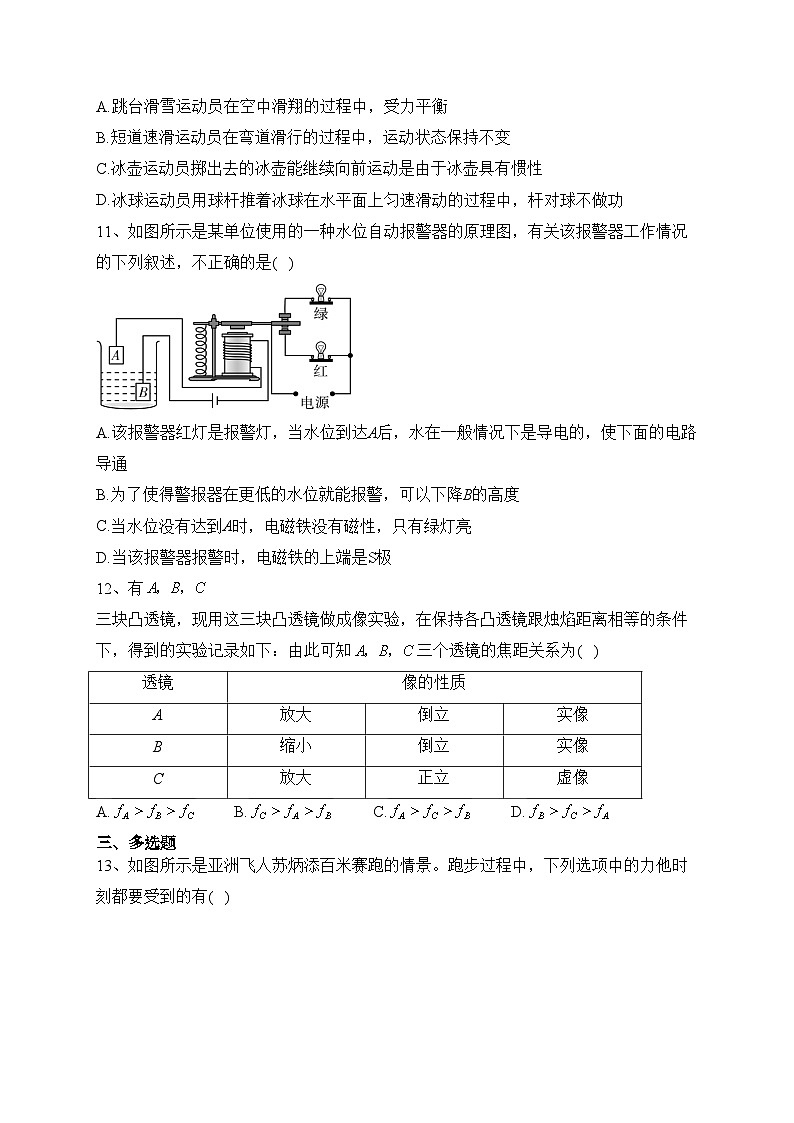

10、2022年北京冬奥会已进入周年倒计时，如图所示，下列运动项目说法正确的是(   )

A.跳台滑雪运动员在空中滑翔的过程中，受力平衡

B.短道速滑运动员在弯道滑行的过程中，运动状态保持不变

C.冰壶运动员掷出去的冰壶能继续向前运动是由于冰壶具有惯性

D.冰球运动员用球杆推着冰球在水平面上匀速滑动的过程中，杆对球不做功

11、如图所示是某单位使用的一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是(   )

A.该报警器红灯是报警灯，当水位到达A后，水在一般情况下是导电的，使下面的电路导通

B.为了使得警报器在更低的水位就能报警，可以下降B的高度

C.当水位没有达到A时，电磁铁没有磁性，只有绿灯亮

D.当该报警器报警时，电磁铁的上端是S极

12、有三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：由此可知三个透镜的焦距关系为(   )

A. B. C. D.

三、多选题

13、如图所示是亚洲飞人苏炳添百米赛跑的情景。跑步过程中，下列选项中的力他时刻都要受到的有(   )

A.自身的重力 B.地面的支持力 C.地面的摩擦力 D.大气的压力

14、如图所示的电路中，电阻，与规格为“12Ω  0.5A”的滑动变阻器串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是(   )

A.电流表的示数变化范围为0.25～0.6A

B.滑动变阻器的取值范围为3～12Ω

C.电阻的最小功率与最大功率之比为9：25

D.滑动变阻器的最小功率与最大功率之比为25∶27

四、计算题

15、如图所示是一种木制的“菱桶”（可看成是圆柱体），是江南地区常见的采菱时的载人工具。已知菱桶的底面积为S，高约h，质量为m，水的密度已知。求：

（1）一只空“菱桶”放入水中静止时受到的浮力；

（2）静止时，空“菱桶”底部受到水的压强；

（3）若图中采菱人的质量为，“菱桶”此时露出水面高度为，则“菱桶”内放的菱角的质量。

16、如图甲所示，电源电压不变，开关S闭合后，当滑片P由a端向b端滑动时，电流表和电压表的示数变化如图乙所示，求：

（1）电源电压是多少？

（2）定值电阻的值是多少？

（3）滑动变阻器消耗的最大电功率是多少？

17、为了解决同学们的饮水问题，学校新进了一台饮水机，其铭牌如下表所示。图示是饮水机的简化电路图，忽略温度对电阻的影响。[]，求：

（1）在1标准大气压下将满罐初温为20℃的水烧开需要吸收多少热量？

（2）滑动变阻器的最大阻值为多少欧？

（3）用电高峰期发现饮水机加热明显变慢，同学们想了解饮水机的实际电压，于是将其它用电器都关闭，调节饮水机中的滑动变阻器使时，发现标有“2000r/kW·h”字样的电能表铝盘在3min内转了50转，则此时电路的实际电压是多少？

五、实验题

18、（1）图1中测得木块的长度是______cm；如图2所示，停表的示数为____s。

（2）在测量某种液体的温度的实验中，某同学的做法如图3甲所示，图中的温度计是利用液体的______性质制成的，请指出该同学在使用温度计时存在的两个错误：①______②______。

（3）如图4所示是一个测量___________大小的仪表，它的分度值是___________。

19、某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V，电阻约为10Ω实验室有如下器材：电源（电压为6V）、电流表（0~0.6A  0~3A）、电压表（0~3V  0~15V）、开关各一个，导线若干，滑动变阻器三只：（5Ω  0.5A）、（10Ω  0.5A）、（500Ω  1A），同学们设计的电路如图所示。

（1）电压表应选用______量程，滑动变阻器应选用______（选填“”“”或“”）。

（2）图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉。

（3）实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因

（4）下表为某小组的实验记录分析表：

在科学探究的过程中，经常需要进行多次实验，如在本实验中，若进一步综合分析实验数据，你能发现另外一条规律：______，可见这里的多次实验是为了发现不同现象背后的普遍规律；有时多次实验是为了多次测量取平均值以减小实验误差，如：______（填实验名称）。

20、某实验小组按照如图所示的步骤，探究“浮力的大小与排开液体所受重力的关系”。

（1）把石块浸没在盛满水的溢水杯中，石块受到的浮力大小为___________N；

（2）由以上步骤可初步得出结论：浸在水中的物体所受浮力的大小___________它排开液体所受的重力；若溢杯的水没有装满，则会导致本实验测量的________（两空均选填“大于”、“小于”或“等于”）；

（3）另一组实验小组在步骤C的操作中，只将石块的一部浸没在水中，其他步骤正确，则_______（选填“仍能”或“不能”）与（2）相同的结论；

（4）若实验中发现，造成这种结果的原因不可能是_________（填序号）；

A.最初溢水杯中的水未装至溢水口

B.整个实验过程中，弹簧测力计都没有校零

C.步骤C中，石块浸没后，碰触到溢水杯的底部

（5）某小组利用两个相同的弹簧测力计A和B、饮料瓶和吸管组成的溢水杯、薄塑料袋（质量忽略不计）进行探究“浮力的大小与排开液体所受重力的关系”实验，装置如图所示；

①向下移动水平横杆，使重物缓慢浸入盛满水的溢水杯中，观察到A的示数逐渐变小，B的示数逐渐变大，且示数的变化量_________；（选填“相等”或“不相等”）

②小组同学更换相关物体或者液体多次实验，目的是_________。

21、无人机以高分辩率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，广泛应用在航拍，交通等领域。如图为某型号无人机，整机质量2千克，摄像机拍摄速度11000帧/秒（即每秒拍摄画面的帧数为11000帧），该无人机部分零件采用碳纤维材料制成。

（1）红外夜视仪夜晚能够识别人体、岩石，是因为被识别物体的______不同，发出的红外线强度不同。

（2）超声波传感器可探测无人机在飞行时遇到的障碍物，这是利用了超声波________的特点。

（3）若悬停在空中的无人机向固定在地面上的障碍物垂直发射超声波，经过0.1s收到回波，则其发射超声波时与障碍物间的距离约为_____m。（已知超声波在空气中的传播速度为340m/s）

（4）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变_____（选填“大”或“小”）。从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个____（选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。

（5）在轿车限速120km/h的某高速公路上，交警利用该无人机进行道路通行情况实时监测。无人机在某轿车通行1.05m的过程中拍摄330帧，则该监测的轿车速度是_____m/s，该轿车______（选填“超速”或“不超速）

参考答案

1、答案：N；不是

解析：

2、答案：响度；真空

解析：

3、答案：变小；变小

解析：

4、答案：变小；深度

解析：

5、答案：放大镜；虚像

解析：

6、答案：试电笔（或测电笔）；地线（或大地、地面、地、地球）

解析：

7、答案：1；30

解析：

8、答案：变小；电压表

解析：

9、答案：B

解析：

10、答案：C

解析：

11、答案：B

解析：

12、答案：B

解析：

13、答案：AB

解析：

14、答案：AD

解析：

15、答案：（1）

（2）

解析：解：由题意可知，桶的底面积S，桶的质量m，桶的高度h

（1）空桶放入水中静止时处于漂浮状态，所受浮力大小等于桶自身的重力，桶自身的重力为

（2）由浮力是液体中物体上下两表面所受液体压力差形成可知，静止时，桶底部受到水的压力大小等于桶的重力，因此，底部压强为

（3）由图可知，此时桶处于漂浮状态，总重力大小等于所受浮力大小，总重力为

桶露出水面的高度为，此时，桶没入水中的高度为

由阿基米德原理可知，此时浮力为

其质量为

16、答案：（1）6V

（2）

（3）0.9W

解析：解：（1）（2）滑片P滑到a点时，电流表示数，电路为的简单电路，所以

滑片P滑到b端时，全部接入电路，定值电阻和串联，电流表示数，可以得到

将两式联立解方程，得

，

（3）由得，滑动变阻器消耗的电功率

将，带入上式，进行数学变换

所以当时即滑动变组器消耗的功率最大，即

17、答案：（1）1.68×106J

（2）180Ω

（3）200V

解析：解：（1）由密度公式可知，水的质量为

1标准大气压下水的沸点是100℃，则水吸收的热量为

（2）当滑动变阻器的电阻最小时，电路只有定值电阻工作，电路的功率最大，由表格数据知最大功率为1210W，根据可知，的阻值为

当滑动变阻器的电阻最大时，电路为定值电阻和滑动变阻器的最大电阻串联，饮水机的功率最小，根据表格数据知最小功率为220W，根据可知，电路的总电阻为

由串联电路电阻的规律知滑动变阻器的最大阻值为

（3）电能表的转盘转过50转消耗的电能为

该饮水机的实际功率为

根据可知，时电路的实际电压为

18、答案：（1）2.30；337.5

（2）热胀冷缩；玻璃泡接触了容器的底部；视线未与液柱上表面相平

（3）电流；

解析：

19、答案：（1）0~15V;

（2）

（3）将滑动变阻器下面两个接线柱连入电路中了；灯泡断路

（4）小灯泡的实际功率随电压的增大而增大；测量定值电阻的阻值

解析：

20、答案：（1）1.4

（2）等于；大于

（3）仍能

（4）B

（5）相等;使实验结论更具有普遍性

解析：

21、答案：（1）温度

（2）传递信息

（3）17

（4）大；凸

（5）35；超速

解析：(1)红外夜视仪夜晚能够识别人体、岩石是因为被识别物体的温度不同，发出的红外线强度不同；

(2)无人机在飞行时超声波遇到的障碍物会反射回来，利用超声波传递信息的特点，从而避开障碍物；

(3)由得，超声波从发射到收到回波所通过的总路程：

，

则其发射超声波时与障碍物间的距离：

；

(4)照相机成像，成的是倒立、缩小的实像，物距大于二倍焦距；物距变小时，像距变大，所以当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变大；

为了能拍摄出清晰的像，应减小像距，应装一个凸透镜，凸透镜可以使光线提前会聚；

(5)由题知，摄像机拍摄速度11000帧/秒，已知某轿车通行1.05m的过程中拍摄330帧，则轿车运动的时间为

，

该轿车的速度：

；

因为126km/h>120km/h，所以该轿车超速。
