四川省各地市2022年中考物理真题分项汇编-22电磁学（欧姆定律-填空题）

这是一份四川省各地市2022年中考物理真题分项汇编-22电磁学（欧姆定律-填空题），共15页。试卷主要包含了填空题等内容，欢迎下载使用。

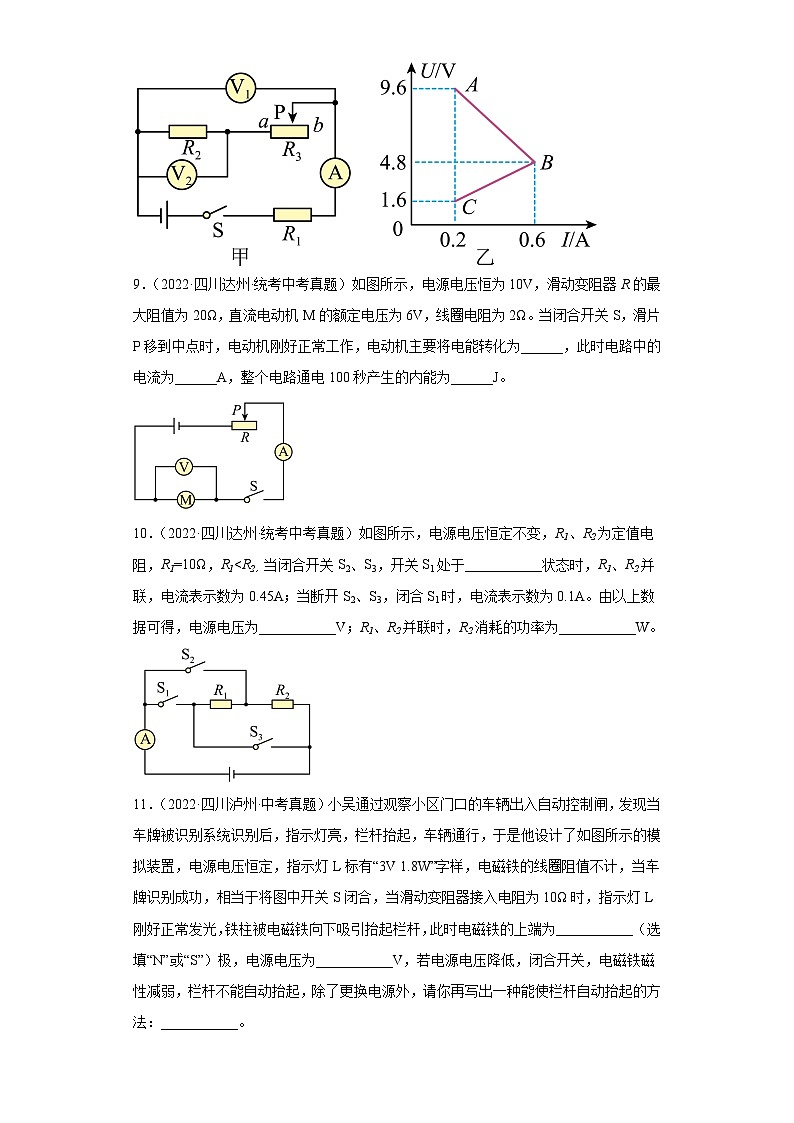

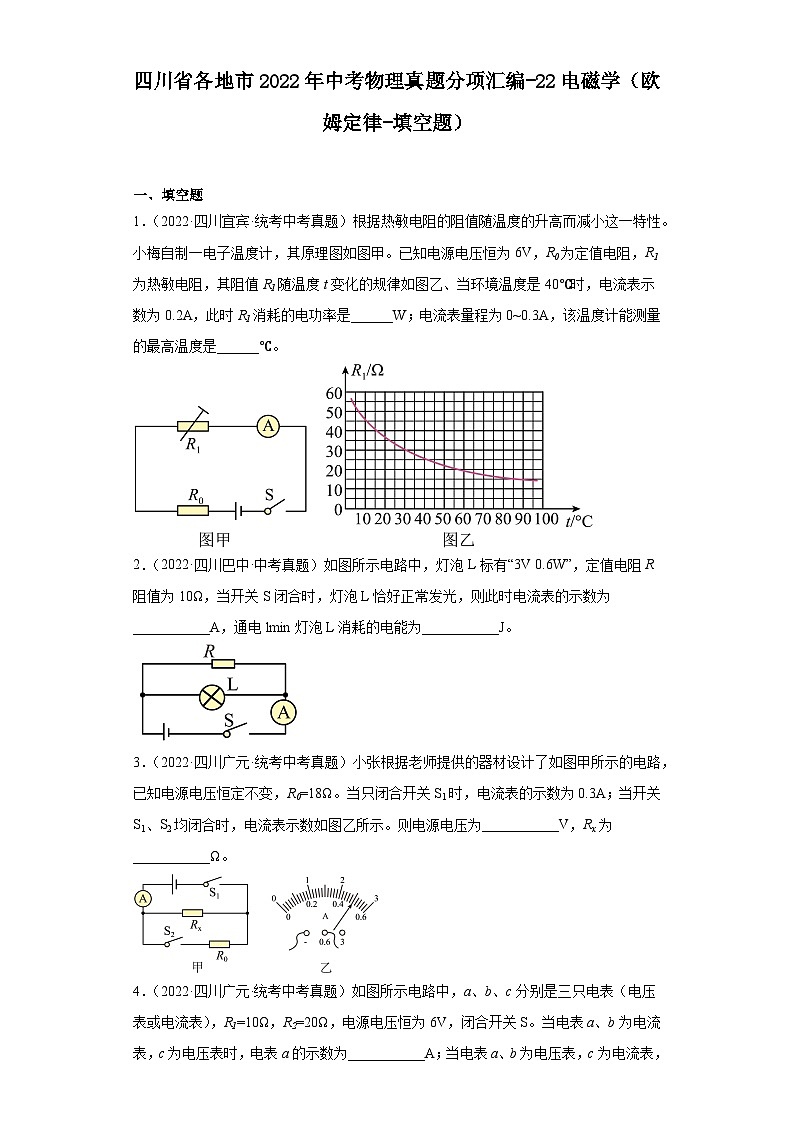

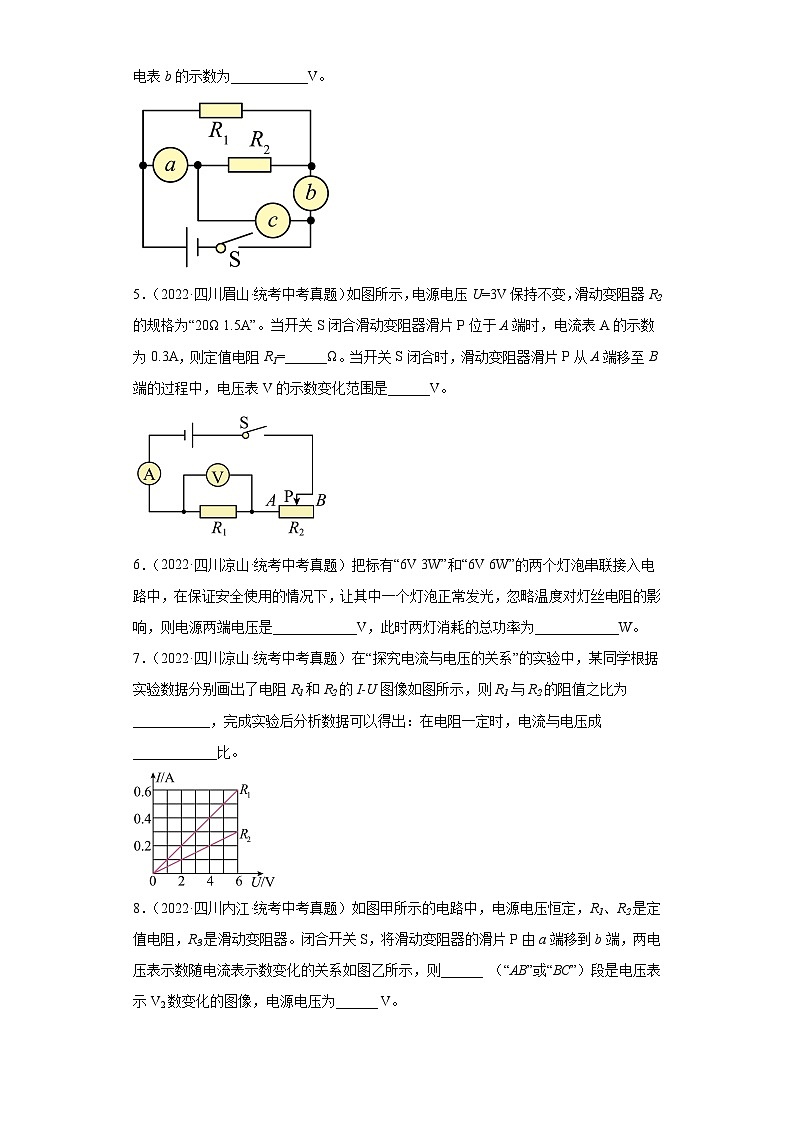

四川省各地市2022年中考物理真题分项汇编-22电磁学（欧姆定律-填空题） 一、填空题1．（2022·四川宜宾·统考中考真题）根据热敏电阻的阻值随温度的升高而减小这一特性。小梅自制一电子温度计，其原理图如图甲。已知电源电压恒为6V，R0为定值电阻，R1为热敏电阻，其阻值R1随温度t变化的规律如图乙、当环境温度是40℃时，电流表示数为0.2A，此时R1消耗的电功率是______W；电流表量程为0~0.3A，该温度计能测量的最高温度是______℃。2．（2022·四川巴中·中考真题）如图所示电路中，灯泡L标有“3V 0.6W”，定值电阻R阻值为10Ω，当开关S闭合时，灯泡L恰好正常发光，则此时电流表的示数为___________A，通电lmin灯泡L消耗的电能为___________J。3．（2022·四川广元·统考中考真题）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R0=18Ω。当只闭合开关S1时，电流表的示数为0.3A；当开关S1、S2均闭合时，电流表示数如图乙所示。则电源电压为___________V，Rx为___________Ω。4．（2022·四川广元·统考中考真题）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为___________A；当电表a、b为电压表，c为电流表，电表b的示数为___________V。5．（2022·四川眉山·统考中考真题）如图所示，电源电压U=3V保持不变，滑动变阻器R2的规格为“20Ω 1.5A”。当开关S闭合滑动变阻器滑片P位于A端时，电流表A的示数为0.3A，则定值电阻R1=______Ω。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中，电压表V的示数变化范围是______V。6．（2022·四川凉山·统考中考真题）把标有“6V 3W”和“6V 6W”的两个灯泡串联接入电路中，在保证安全使用的情况下，让其中一个灯泡正常发光，忽略温度对灯丝电阻的影响，则电源两端电压是____________V，此时两灯消耗的总功率为____________W。7．（2022·四川凉山·统考中考真题）在“探究电流与电压的关系”的实验中，某同学根据实验数据分别画出了电阻R1和R2的I-U图像如图所示，则R1与R2的阻值之比为___________，完成实验后分析数据可以得出：在电阻一定时，电流与电压成____________比。8．（2022·四川内江·统考中考真题）如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。9．（2022·四川达州·统考中考真题）如图所示，电源电压恒为10V，滑动变阻器R的最大阻值为20Ω，直流电动机M的额定电压为6V，线圈电阻为2Ω。当闭合开关S，滑片P移到中点时，电动机刚好正常工作，电动机主要将电能转化为______，此时电路中的电流为______A，整个电路通电100秒产生的内能为______J。10．（2022·四川达州·统考中考真题）如图所示，电源电压恒定不变，R1、R2为定值电阻，R1=10Ω，R1<R2，当闭合开关S2、S3，开关S1处于___________状态时，R1、R2并联，电流表示数为0.45A；当断开S2、S3，闭合S1时，电流表示数为0.1A。由以上数据可得，电源电压为___________V；R1、R2并联时，R2消耗的功率为___________W。11．（2022·四川泸州·中考真题）小吴通过观察小区门口的车辆出入自动控制闸，发现当车牌被识别系统识别后，指示灯亮，栏杆抬起，车辆通行，于是他设计了如图所示的模拟装置，电源电压恒定，指示灯L标有“3V 1.8W”字样，电磁铁的线圈阻值不计，当车牌识别成功，相当于将图中开关S闭合，当滑动变阻器接入电阻为10Ω时，指示灯L刚好正常发光，铁柱被电磁铁向下吸引抬起栏杆，此时电磁铁的上端为___________（选填“N”或“S”）极，电源电压为___________V，若电源电压降低，闭合开关，电磁铁磁性减弱，栏杆不能自动抬起，除了更换电源外，请你再写出一种能使栏杆自动抬起的方法：___________。12．（2022·四川泸州·中考真题）电学兴趣小组的同学连接了如图所示的电路进行实验探究，电源电压恒定，滑动变阻器上标有“20Ω  1A”字样，现有5Ω、10Ω、15Ω、20Ω四个定值电阻，实验时在a、b间每次只接入其中一个定值电阻，移动滑动变阻器滑片P，使电压表示数保持2V不变，分别读出电流表的示数，此实验所采用的主要科学探究方法是___________ ，当完成对15Ω定值电阻的探究后，为了继续对20Ω定值电阻进行探究，应___________，换接20Ω定值电阻，正确操作后，当滑动变阻器滑片P移至最大阻值时，恰能达到探究目的，若持续通电10s，则滑动变阻器产生的热量为___________J。13．（2022·四川南充·统考中考真题）如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。14．（2022·四川南充·统考中考真题）甲乙两电阻的电流随电压的变化关系如图所示，则R甲________R乙（选填“>”，“<”或“=”），当电阻两端电压相等时，甲乙两个电阻的电功率之比P甲∶P乙=_________。15．（2022·四川德阳·统考中考真题）如图所示的电路中，电源电压U=10V，R1=5Ω，R2=20Ω。只闭合S1时，电路中的工作电流是___________A；当只闭合S2时电路消耗功率为P，只闭合S1和S3电路消耗功率为P′，则两次功率之比P:P′等于___________。16．（2022·四川成都·统考中考真题）图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间______不变。换接电阻多次实验，是为了______。17．（2022·四川自贡·统考中考真题）如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。18．（2022·四川自贡·统考中考真题）如图甲所示电路中，电源电压、灯泡、的电阻均保持不变，且灯泡的电阻为5Ω。只闭合开关时，电流表指针如图乙所示。随后断开开关，调整电流表接线柱后，同时闭合开关和时，电流表指针如图乙所示。同时闭合开关和时，通过灯泡的电流为___________A，电压表示数为___________V。
参考答案：1．     1     90【详解】[1]由图甲可知，R0和R1串联，电流表测量电路中的电流，由图乙可知，当环境温度为40℃时，R1的阻值为25Ω，此时电路中的电流为0.2A，此时R1消耗的电功率为[2]由可知，R1两端的电压为根据串联电路的电压特点可知，R0两端的电压为由可知，R0的阻值为根据电流表量程可知，电路中的最大电流为由可知，电路中最小总电阻为根据串联电路的电阻特点可知，R1的最小阻值为由图乙可知，当R1的阻值为15Ω时，环境温度为90℃，故该温度计能测量的最高温度为90℃。2．     0.5     36【详解】[1]由电路图知道，灯泡L与电阻R并联，电流表测干路电流，由P=UI知道，灯泡L正常发光的电流因并联电路中各支路两端的电压相等，且灯泡L正常发光，所以，电源的电压U=UL=3V由知道，通过定值电阻的电流因并联电路中干路电流等于各支路电流之和，所以，电流表的示数为I = IR+IL=0.2A+0.3A=0.5A[2]由 知道，通电lmin灯泡L消耗的电能3．     3.6     12【详解】[1]当开关S1、S2均闭合时，电流表示数如图乙所示，量程为0—0.6A，分度值为0.02A，该电流表的读数为0.5A，当只闭合开关S1时，只有待测电阻的接入，电流表的示数为0.3A，当开关都闭合时，两电阻并联，通过定值电阻R0的电流为电源电压为[2]待测电阻的阻值为4．     0.3     4【详解】[1] 闭合开关S，当电表a、b为电流表，c为电压表时，R1、R2并联，电流表a测R2支路的电流，电流表b测量干路电流;根据并联电路的电压特点可知，R2两端的电压为U2=U=6V通过R2支路的电流所以电表a的示数为0.3A。[2]当电表a、b为电压表，c为电流表，R1、R2串联，电压表a测量电源电压，电压表b测量R2两端的电压;根据串联电路的电阻特点可知，电路中的总电阻R=R1+R2=10Ω+20Ω=30Ω电路中的电流为根据串联电路的电流特点可知，通过R2的电流为I2′=I=0.2A由可知，R2两端的电压为U2′=I2′R2=0.2A×20Ω=4V所以电表b的示数为4V。5．     10     3~1【详解】[1]当开关S闭合滑动变阻器滑片P位于A端时，只有定值电阻接入电路，此时定值电阻的阻值为[2]当开关S闭合时，滑动变阻器滑片P从A端时，电压表测量电源电压为3V，当滑动变阻器滑片P从A端移至B端的过程中，滑动变阻器全部接入，此时电路中的电流为则此时电压表的示数为则滑动变阻器滑片P从A端移至B端的过程中，电压表的范围为3~1V。6．     9     4.5【详解】[1]根据公式可求出灯泡L1的电阻为所以灯泡L1正常发光时的电流为灯泡L2的电阻为所以灯泡L2正常发光时的电流为因为两灯泡串联，在保证安全使用的情况下让其中一个灯泡正常发光，所以可知电路中的电流I=I1=0.5A所以此时的电源电压为[2]根据P=UI可得，此时两灯消耗的总功率，即电路消耗的功率为7．     1：2     正【详解】[1]由图可知，电阻R1两端的电压为6V时，通过的电流为0.6A，R1的电阻值由图可知，电阻R2两端的电压为6V时，通过的电流为0.3A，R2的电阻值R1与R2的阻值之比为[2]由图像可以看出两个电阻的图像都是正比例函数，即电流与电压的比值不变，故分析数据可以得出：在电阻一定时，电流与电压成正比。8．     BC     12【详解】[1]由电路图可知，三个电阻串联，电压表V1测R2、R3的总电压，电压表V2测定值电阻R2的电压，闭合开关S，将滑动变阻器的滑片P由a端移到b端，滑动变阻器电阻连入电路的阻值变大，电路中电流变小，电阻R2电压随着电流变小，电压也变小，则BC段是电压表示V2数变化的图像。[2]当滑片在a端时，电源电压为U=4.8V+0.6A×R1①当滑片在b端时，电源电压为U=9.6V+0.2A×R1②联立①②得U=12V9．     机械能     0.4     192/1.92×102【详解】[1]电动机工作时，电动机的转子转动，动能增加，即机械能增加，同时电流流过线圈产生热量，线圈的内能增加，但电动机主要将电能转化为机械能。[2]由题意可知，电源电压为U=10V，电动机线圈电阻为r=2Ω，闭合开关S，滑片P移到中点时，电动机刚好正常工作，则此时电动机两端电压为UM=6V，滑动变阻器接入电路中的电阻为R=10Ω，电路中滑动变阻器和电动机串联，由串联电路中电源电压等于各用电器两端电压之和得，滑动变阻器两端电压为由欧姆定律可知，此时电路中电流为故此时电路中的电流为0.4A。[3]电路为串联电路，则电路的总电阻为整个电路通电t=100s产生的内能等于电路中电阻产生的热量，由焦耳定律可得，电路产生的热量为故整个电路通电100秒产生的内能为192J。10．     断开     3     0.45【详解】[1]由图可知，当闭合S2、S3，断开S1时，R1、R2分别在两条支路上，R1、R2并联。[2]R1、R2并联时，电流表测干路中的电流，则干路中的电流I=0.45A，设电源电压为U，由并联电路中干路电流等于各支路电流之和可得代入数据得……①当断开S2、S3，闭合S1时，R1、R2串联，电流表测串联电路中的电流，即I串=0.1A。由串联电路电流处处相等和串联电路中的电阻关系可得U=I串×(R1+R2)=0.1A×(10Ω+R2)……②由①②解得U=3V，R2=20Ω[3]R1、R2并联时，R2消耗的功率11．     N     9     将滑动变阻器的滑片向上移动【详解】[1]由图中可知，闭合开关后，电流从通电螺线管的上端流入，根据导线的缠绕方式，由安培定则可知，此时电磁铁的上端为N极。[2]由电路图可知，滑动变阻器与指示灯串联，当滑动变阻器接入电路中的阻值为R滑=10Ω时，指示灯L刚好正常发光，由题意可知，指示灯L的额定电压为U=3V，额定功率为P=1.8W，故由P=UI可得，此时电路中的电流为由欧姆定律可得，此时滑动变阻器两端电压为U滑=IR滑=0.6A×10Ω=6V由串联电路的电压规律可得，电源电压为U源=U+U滑=3V+6V=9V[3]若电源电压降低，闭合开关，电路中电流减小，，电磁铁磁性减弱，使得栏杆不能自动抬起，若要使栏杆抬起，应增大电路中电流，则应减小电路中的电阻，故可减小滑动变阻器接入电路中的阻值，即可以将滑动变阻器的滑片向上移动。12．     控制变量法     断开开关     2【详解】[1]由题意可知，在探究电流与电阻的关系时，控制电阻两端电压不变，故此实验所采用的主要科学探究方法是控制变量法。[2]当完成对15Ω定值电阻的探究后，为了继续对20Ω定值电阻进行探究，应更换电阻，故应断开开关，换接20Ω定值电阻。[3]换接20Ω定值电阻后，由题意可知，此时滑动变阻器接入电路中的阻值为R滑=20Ω，此时定值电阻两端电压为U=2V，故由欧姆定律可得，此时电路中的电流为故由P=I2R可得，滑动变阻器的功率为P滑=I2R滑=(0.1A)2×20Ω=0.2W由W=Pt可得，持续通电10s，滑动变阻器产生的热量为Q=W=P滑t=0.2W×10s=2J13．     并     3∶1【详解】[1]当甲乙都为电流表时，只闭合开关S1，由图中可知，此时电流有两条流经路径，一条从电源正极出发，经过R1，再经过乙电流表回到电源负极，一条从电源正极出发，经过甲电流表，再经过R2，然后经过乙电流表，最后回到电源负极，可知此时R1与R2两个电阻是并联的。[2]由电路图可知，此时甲电流表测过R2支路的电流，乙电流表测干路电流，此时两表的示数之比为2∶3，因干路电流等于各支路电流之和，故可知流过R1和R2支路的电流之比为I1∶I2=1∶2因并联电路两端电压相等，故由欧姆定律可得，R1和R2的电阻之比为R1∶R2=2∶1如果把甲乙全部换成电压表，再闭合S1和S2，由图中可知，此时R1和R2串联，甲电压表测R1和R2两端电压之和，乙电压表测R2两端电压，因串联电路中电流相等，故由欧姆定律可得，此时甲乙两电压表示数之比等于R1与R2电阻之和与R2的电阻之比，即U1∶U2=(R1+R2)∶R2=3∶114．     <     3∶1【详解】[1]由图中可知，当甲、乙两端电压均为3V时，流过甲的电流大于流过乙的电流，故由欧姆定律可知，甲的电阻小于乙的电阻，即R甲<R乙。[2]由欧姆定律可得，甲的电阻为乙的电阻为当电阻两端电压相等时，由可得，甲乙两个电阻的电功率之比为15．     0.5     4:25【详解】[1]只闭合S1时，电路中只有R2，电路中的工作电流是[2]当只闭合S2时，两个电阻串联，电路消耗功率只闭合S1和S3，两个电阻并联，电阻RI的功率电阻R2的功率电路消耗功率则两次功率之比16．     电压     寻找普遍规律【详解】[1]探究电流与电阻关系的实验中，在更换电阻的过程中需控制电阻两端的电压保持不变，即控制AB间电压保持不变。[2]在AB间更换不同的电阻进行多次实验，得出多组数据，根据多组数据进行分析，得出电流与电阻关系，这样得出的结论具有普遍性。所以换接电阻多次实验，是为了寻找普遍规律。17．     8     12【详解】[1][2]由图甲知，定值电阻R0与滑动变阻器R串联在电路中，电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中，变阻器接入电路的阻值变小，电压表两端的电压变小。由图乙知，当滑片滑至中点时，电压表示数为4.0V，此时电路中的电流据串联电路的特点有当滑片置于a端时，变阻器接入电路的阻值最大，据串联电路的特点有解以上两式得，电源电压及变阻器的最大阻值分别为U=12V，R=8Ω18．     0.2     4【详解】[1]由图甲可知，当只闭合开关时，灯泡接入电路，电流表测通过灯泡的电流；当同时闭合开关和时，灯泡、接入电路且两者并联，根据并联电路电流的特点，所以电流表测通过灯泡、的电流之和，又因为、的大小都如图乙所示，可能为0.2A或1A，又因为，所以，。[2] 当同时闭合开关和时，灯泡、接入电路且两者并联且电压表测的是灯泡两端电压，根据并联电路中电流的规律，可求出通过灯泡的电流为因为灯泡的电阻为5Ω，所以根据欧姆定律可求出灯泡两端电压故电压表的示数为4V。
