四川省各地市2022年中考物理真题分项汇编-23电磁学（电功和电功率-选择题）

一、单选题

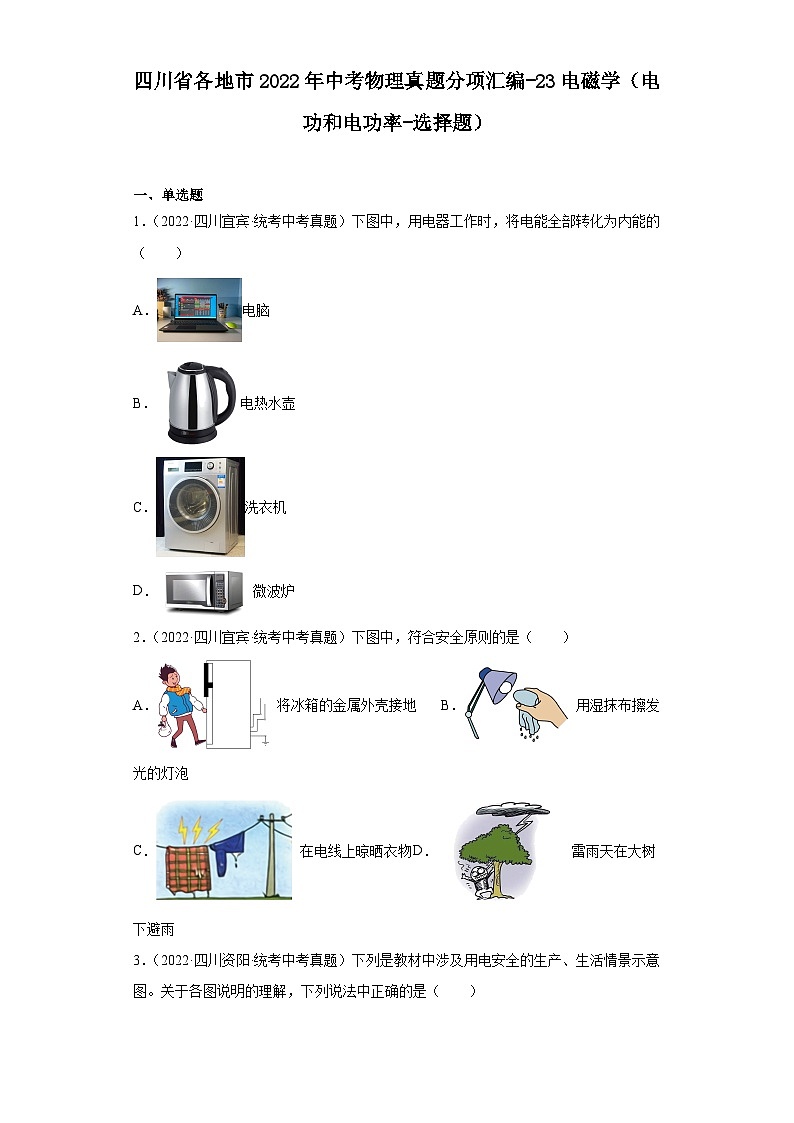

1．（2022·四川宜宾·统考中考真题）下图中，用电器工作时，将电能全部转化为内能的（　　）
A．电脑
B．电热水壶
C．洗衣机
D．微波炉
2．（2022·四川宜宾·统考中考真题）下图中，符合安全原则的是（　　）
A． 将冰箱的金属外壳接地 B． 用湿抹布擦发光的灯泡
C． 在电线上晾晒衣物 D． 雷雨天在大树下避雨

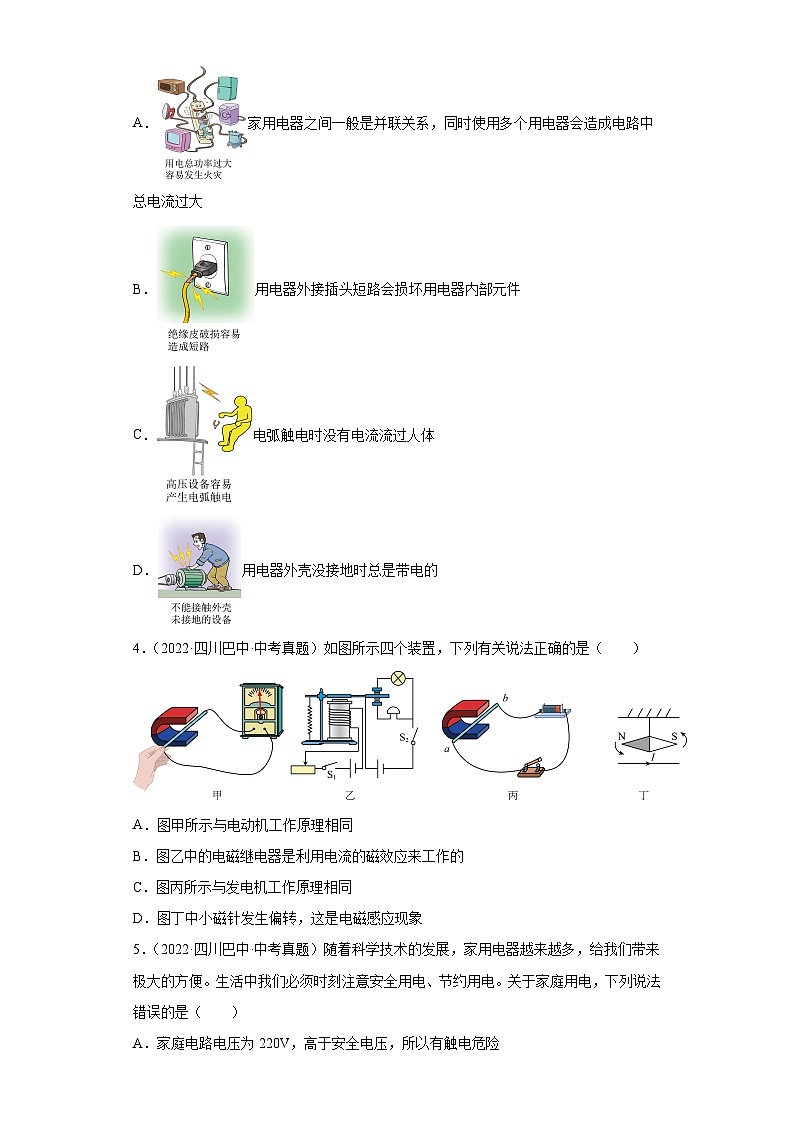

3．（2022·四川资阳·统考中考真题）下列是教材中涉及用电安全的生产、生活情景示意图。关于各图说明的理解，下列说法中正确的是（　　）
A．家用电器之间一般是并联关系，同时使用多个用电器会造成电路中总电流过大
B．用电器外接插头短路会损坏用电器内部元件
C．电弧触电时没有电流流过人体
D．用电器外壳没接地时总是带电的
4．（2022·四川巴中·中考真题）如图所示四个装置，下列有关说法正确的是（　　）

A．图甲所示与电动机工作原理相同
B．图乙中的电磁继电器是利用电流的磁效应来工作的
C．图丙所示与发电机工作原理相同
D．图丁中小磁针发生偏转，这是电磁感应现象
5．（2022·四川巴中·中考真题）随着科学技术的发展，家用电器越来越多，给我们带来极大的方便。生活中我们必须时刻注意安全用电、节约用电。关于家庭用电，下列说法错误的是（　　）
A．家庭电路电压为220V，高于安全电压，所以有触电危险
B．家庭电路中安装了空气开关，仍然需要安装漏电保护器
C．在夏天，家庭中使用空调时，为了节约用电，不要把温度设定得过低
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上
6．（2022·四川巴中·中考真题）如图甲所示的电路中，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。图乙中a、b两条曲线是根据图甲电路测得的两个电阻的U-I曲线。由图可知，下列说法正确的是（　　）

A．b曲线表示R1的U-I变化情况
B．电源电压为14V
C．R1消耗的最大功率为3.2W
D．滑动变阻器滑片P向左滑动时，电压表V2和电流表A示数的比值变大
7．（2022·四川攀枝花·统考中考真题）下图中，内能转化为机械能的是（　　）
A． B．
C． D．
8．（2022·四川攀枝花·统考中考真题）下列有关生活用电的说法中，正确的是（　　）
A．更换灯泡或维修家庭电路时，可以不用断开电源
B．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连
C．在触电事故现场，可以用手去将触电同伴拉开后，再切断电源
D．为防止触电，在使用测电笔辨别火线与零线时，手不能接触笔尾的金属体
9．（2022·四川广元·统考中考真题）毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（　　）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
10．（2022·四川广元·统考中考真题）某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确的是（　　）
压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5


A．体重计读数越大，R的阻值就越大
B．体重计读数越大，电路的总功率就越小
C．当电压表的值为2.4V时，称得的体重为500N
D．体重计能称量的最大值是1500N
11．（2022·四川广元·统考中考真题）如图甲所示电路中，电阻R1=2Ω，R3是0~10Ω的滑动变阻器，电源电压恒为6V。已知滑片每滑动1cm时，R3接入电路的阻值变化1Ω，滑片距离a端的长度设为x；闭合开关，R3的滑片滑动过程中，电压表V1示数U与x的图像如图乙所示。下列说法中正确的是（　　）

A．R2=12Ω
B．当x=2cm时，电阻R1的功率为0.5W
C．当x=10cm时，电压表V2的读数为5.4V
D．移动滑片的过程中，电阻R2功率的最大值为0.72W
12．（2022·四川广安·统考中考真题）如图所示的电路中，电源电压恒为3V，灯泡L1、L2分别标有“3V  0.75W”和“3V 1.5W”的字样。当开关S闭合时，由于电路故障，只有一个灯泡发光，此时电压表示数为3V，忽略温度对灯丝电阻的影响。下列说法正确的是（　　）

A．可能是灯泡L1短路
B．可能是灯泡L2断路
C．排除故障后闭合开关S，灯泡L1、L2两端的电压之比2∶1
D．排除故障后闭合开关S，电路总功率为0.2W
13．（2022·四川广安·统考中考真题）“安全用电，人人有责”是人们生活中必备的安全意识。下列做法符合安全用电要求的是（　　）
A．在高压线下钓鱼 B．使用试电笔检验插座的火线
C．照明电路的安装方式 D．同时使用多个大功率用电器
14．（2022·四川眉山·统考中考真题）如图所示，电源电压保持不变，电流表量程为0~0.6A，定值电阻R1=5Ω，灯泡L标有“4V 0.4A”字样。当开关S3断开S1和S2闭合时，灯泡L恰好正常发光；当开关S2断开S1和S3闭合时，电流表示数为0.3A。不考虑温度对所有仪器电阻的影响。下列说法中正确的是（　　）

A．电源电压是4V
B．R2的阻值是10Ω
C．灯泡L的电阻值是R2的2倍
D．当开关S2断开S1和S3闭合时，电阻R2消耗的电功率是1.35W
15．（2022·四川凉山·统考中考真题）如图所示，电源电压保持6V不变，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R1的规格为“10 1A”，滑动变阻器R2的规格为“50 1A”。闭合开关，在保证电路安全的前提下，滑动变阻器滑片移动过程中，下列说法正确的是（　　）

A．电流表示数最大可达到0.6A
B．滑动变阻器R2允许接入电路的最小阻值为10
C．电阻R1消耗的电功率最大可达到1.8W
D．滑动变阻器滑片滑到最右端时电压表的示数为2V
16．（2022·四川乐山·统考中考真题）“安全用电，珍惜生命”是每个公民应有的意识。下列选项符合安全用电的是（　　）
A．发现有人触电时，应先切断电源
B．使用绝缘皮破损的电线
C．靠近高压带电体
D．多个大功率用电器同时使用一个插线板
17．（2022·四川内江·统考中考真题）下列做法符合安全用电要求的是（　　）
A．用湿手拔带电热水器的插头
B．发生触电事故时，应立即切断电源
C．冰箱的金属外壳不一定要接地
D．控制各灯具的开关都应装在中性线上
18．（2022·四川达州·统考中考真题）如图所示，电源电压恒为6V，R1=10Ω，R2=15Ω，R3的规格为“30Ω 1A”，电压表V1的量程为0~3V，V2的量程为0~15V，电流表A的量程为0~0.6A，下列说法正确的是（　　）

A．只闭合S1时，向左移动滑片，A示数变大，V2示数变大
B．只闭合S1时，向左移动滑片，V2示数变化量的绝对值与A示数变化量的比值不变
C．只闭合S1时，向右移动滑片，R2两端的电压变化量的绝对值与R3两端的电压变化量相等
D．闭合S1、S2时，移动滑片，在保证电路安全的情况下，电路消耗的最大功率为3.6W
19．（2022·四川达州·统考中考真题）学习物理对开发大脑有特殊功能，通过物理学习，我们养成了观察、思考和质疑的习惯，下列有关生活中的物理知识说法正确的是（　　）
A．电动机是依据电磁感应来工作的
B．九年级物理课本长约8cm
C．V·A是电功的单位
D．家庭电路中，控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电
20．（2022·四川达州·统考中考真题）如图所示，电源电压恒为3V，灯泡L1标有“3V  0.75W”，L2标有“4V  1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S1、S2时，下列说法正确的是（　　）

A．L2不能正常发光，但要比L1亮一些
B．电压表不能测量电源电压
C．电流表示数等于两灯电流大小之和
D．若电流表无示数，但L2发光且电压表有示数，则可能是L1开路
21．（2022·四川达州·统考中考真题）如图所示为电烤炉的简化电路图，小张查看说明书后得知：R1、R2均为电热丝，R1=44Ω，R2=66Ω。当开关S1闭合，S2处于不同状态时，电烤炉处于不同挡位，忽略温度对电热丝电阻的影响。下列说法正确的是（　　）

A．闭合S1、S2时，电烤炉处于低温挡状态
B．电烤炉处于高温挡与低温挡状态时，R1两端的电压之比为5∶2
C．电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为3∶2
D．电烤炉处于低温挡状态时，R1、R2所消耗的电功率之比为3∶2
22．（2022·四川泸州·中考真题）在泸州市第37届科技创新大赛上，某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，能自动显示其身高及体重，其原理图如图所示。已知电源电压恒定，R1为压敏电阻，其阻值随压力增大而减小，R2为粗细均匀的电阻丝，且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程，滑片P始终与电阻丝接触良好。下列说法中正确的是（　　）

A．被测者身高越高，电压表的示数越小
B．被测者体重越重，电流表的示数越小
C．被测者身高越高，R2消耗的电功率越大
D．被测者体重越重，R1消耗的电功率越大
23．（2022·四川南充·统考中考真题）某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（　　）
A．由公式得知，R与U成正比，与I成反比
B．电阻丝中的电流是正电荷定向移动形成的
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
24．（2022·四川南充·统考中考真题）“珍爱生命，安全用电”，下列操作正确的是（　　）
A．小明用正在滴水的手打开台灯
B．虽然家用电线外都有一层绝缘材料，但是也不能在家用电线上晾晒衣服
C．家用冰箱三孔插头损坏了，换成两孔插头后只要冰箱能使用也无大碍
D．家用照明电路中，开关可以装在零线上
25．（2022·四川德阳·统考中考真题）历史上许多重大科学发现源于科学家不懈的实验探究。早在1862年，有位科学家通过大量实验探究得出了导体中电流跟电压、电阻的关系，这位科学家是（　　）
A．焦耳 B．欧姆 C．牛顿 D．法拉第
26．（2022·四川成都·统考中考真题）下列家用电器的有关数据，最符合实际的是（　　）
A．电视遥控器的工作电流为1A B．洗衣机的工作电压为220V
C．电冰箱的工作电压为380V D．空调的待机功率为0.01W
27．（2022·四川成都·统考中考真题）电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是（　　）
A．控制电灯的开关必须接在火线与电灯之间
B．发现空气开关跳闸后，应该立即重新合上
C．使用验电笔时，手不必接触笔尾金属部分
D．发现有人触电，立即用手把他拉离带电体
28．（2022·四川遂宁·统考中考真题）夏季汛期来临，某科技小组设计了一个监测观音湖水位的装置。其原理如图甲，电路中电源电压保持不变，为定值电阻；R是竖直放置的长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器（最大阻值），当电流表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如图乙，电路工作时电压表与电流表变化关系如图丙。则下列说法正确的是（　　）

A．当水位升高时，电压表的示数变大
B．该电路的电源电压是6V
C．该电路工作时的最小总功率是0.3W
D．当水位达到警戒水位时，电流表的示数为0.2A
29．（2022·四川自贡·统考中考真题）关于家庭电路和安全用电，下列说法正确的是（　　）
A．一旦发生触电事故，应先断开电源再进行抢救
B．使用试电笔时，手指不能接触笔尾金属体
C．选用插座时，所有家用电器都使用两孔插座
D．空气开关跳闸后，重新闭合开关就可以了
30．（2022·四川自贡·统考中考真题）小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（　　）

A．120r B．200r C．300r D．1000r

二、多选题
31．（2022·四川攀枝花·统考中考真题）如图甲所示的电路中，电源电压保持不变。图乙是通过小灯泡L的电流I随小灯泡两端的电压U变化的图像。下列说法中正确的是（　　）

A．滑动变阻器滑片P向右移动，小灯泡变亮
B．小灯泡两端电压增大时，小灯泡电阻变小
C．滑动变阻器滑片P向左移动，电流表示数变大
D．小灯泡电压为2.5V时，小灯泡的功率为0.70W
32．（2022·四川泸州·中考真题）以下关于电与磁的描述中，说法正确的是（　　）

A．图甲中多个大功率用电器同时使用容易引起火灾
B．图乙中开关、保险盒的连接符合安全用电原则
C．图丙可探究影响通电导体在磁场中受力方向的因素
D．图丁中的装置可用来探究电动机的工作原理
33．（2022·四川成都·统考中考真题）如图所示电路，电源电压U恒定不变，电流表A1量程为0~3A，A2量程为0~0.6A，电压表V量程为0~3V或0~15V，闭合S，断开S1、S2，滑片P移到最左端，A1表的示数为0.35A，R1和R3消耗的电功率之比P1:P3=3:1；滑片P向右移到某一位置的过程中，A1表的示数变化了0.3A，V表的示数变化了3V，三个开关都闭合时，在确保电路安全的前提下，R2允许接入的最小阻值为R2 小，电路消耗的最大电功率为P大。下列结论正确的是（　　）

A．R3=10Ω B．电压表选用的量程为0~3V
C．R2小=40Ω D．P大=28W

参考答案：
1．B
【详解】A．电脑工作时，电能主要转化为声能、光能和内能，故A不符合题意；
B．电热水壶是把电能全部转化为内能，故B符合题意；
C．洗衣机工作时主要是把电能转化为机械能，故C不符合题意；
D．微波炉主要是将电能转化为微波的能量，故D不符合题意。
故选B。
2．A
【详解】A．将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故A符合题意；
BC．生活用水是导体，用湿布擦拭通电的用电器、在电线上晾晒衣物易发生触电事故，故BC不符合题意；
D．用雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故D不符合题意。
故选A。
3．A
【详解】A．家用电器之间一般是并联关系，并联电路的干路电流等于各支路电流之和，同时使用多个用电器会造成电路中总电流过大，根据公式可知，插座干路导线电阻和通电时间一定时，电流越大，产生的热量越多，因此用电总功率过大容易发生火灾，故A正确；
B．用电器外接插头短路会造成导线中电流过大从而使空气开关跳闸或引起火灾，但不会损坏用电器内部元件，故B错误；
C．人体、大地都是导电，电弧触电时有电流流过人体，故C错误；
D．用电器外壳没接地时，如果用电器没漏电，外壳就不会带电，如果用电器漏电，外壳就会带电，故D错误。
故选A。
4．B
【详解】A．图甲实验装置中，导体在磁场中做切割磁感线的运动，从而产生感应电流，与发电机的工作原理相同，故A错误；
B．图乙装置中，当左侧电路通电时，通电螺旋管中会产生磁场，将衔铁吸下，让电铃工作，这是利用电流的磁效应来工作的，故B正确；
C．图丙装置中连接有电源，闭合开关后，通电导体在磁场中运动，说明磁场对通电导体有力的作用，与电动机的工作原理相同，故C错误；
D．图丁中，通电导体附近的磁针发生偏转，说明通电导体周围存在磁场，故D错误。
故选B。
5．D
【详解】A．对人体安全的电压为不高于36V，家庭电路电压为220V，高于安全电压，所以有触电危险，故A正确，不符合题意；
B．空气开关是在电路中电流过大时自动切断电路，漏电保护器是在发生漏电导致流过火线和零线的电流不相等时，自动切断电路，两者切断电路的条件不同，所以家庭电路中安装了空气开关，仍然需要安装漏电保护器，故B正确，不符合题意；
C．夏天把空调温度调得很低既对身体不好，又浪费了能源， 故C正确，不符合题意；
D．洗衣机的金属外壳要接地，不能使用两脚插头，需要使用三脚插头，故D错误，符合题意。
故选D。
6．C
【详解】A．图乙中，观察图线a，电压和电流成正比，由分析可知，图线a表示的电阻恒定，为定值电阻，所以a曲线表示定值电阻R1的U-I变化情况，b曲线表示滑动变阻器R2的U-I变化情况，故A错误；
B．当滑动变阻器R2接入电路的阻值为0时，滑动变阻器R2两端的电压为0，由图乙可知，此时电路电流为0.4A，定值电阻R1两端的电压为8V，即电源电压为8V，故B错误；
C．当滑动变阻器R2接入电路的阻值为0时，电路电流最大，为0.4A，定值电阻R1两端的电压为8V，此时R1消耗的功率为最大功率，即

故C正确；
D．滑动变阻器滑片P向左滑动时，滑动变阻器R2接入电路的阻值减小，电路电流增大；电压表V2和电流表A示数的比值为R2接入电路的阻值，所以电压表V2和电流表A示数的比值也减小，故D错误。
故选C。
7．B
【详解】A．从图中可以看到，进气门和排气门都关闭，活塞向上运动，这是压缩冲程，机械能转化为内能，故A不符合题意；
B．从图中可以看到，用酒精灯加热试管底部，水蒸气将木塞推动出去，水蒸气的内能转化为木塞的机械能，故B符合题意；
C．从图中可以看到，由滑梯上滑下臀部会有灼热感，是机械能转化为内能，故C不符合题意；
D．从图中可以看到，电热水壶煮水，是电能转化为内能，故D不符合题意。
故选B。
8．B
【详解】A．为了防止触电，更换灯泡或维修家庭电路时，一定要先断开电源，故A错误；
B．对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故，所以微波炉的外壳应与地线相连，故B正确；
C．在触电事故现场，如果用手去拉触电同伴，自己也会触电，不能用手去拉触电同伴，应该迅速切断电源或用绝缘体挑开电线，故C错误；
D．使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，才能辨别火线和零线，故D错误。
故选B。
9．D
【详解】A．橡胶棒带上的是电荷，但橡胶棒不导电是绝缘体，故A错误；
B．毛皮摩擦橡胶棒的过程中，橡胶棒得到电子而带负电，故B错误；
C．橡胶棒带上的负电荷非常微弱，试电笔无法检测出来，家庭电路中的大电流才能被试电笔检测出来，故C错误；
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上，橡胶棒得到电子，故D正确。
故选D。
10．C
【详解】A．体重计读数越大，对压敏电阻的压力越大，由表格中的数据可知，压力越大，压敏电阻的阻值越小，故A错误；
B．体重计读数越大，对压敏电阻的压力越大，由表格中的数据可知，压力越大，压敏电阻的阻值越小，根据欧姆定律可知，电路中的电流越大，根据公式可知，电路中的总功率越大，故B错误；
C．由题意可知，根据欧姆定律可得电路中的电流为

所以压敏电阻两端的电压为
UR=U-U0=6V-2.4V=3.6V
所以压敏电阻的阻值为

由表格中的数据可知，当压敏电阻的阻值为15Ω时，压力为500N，故C正确；
D．分析电路图和表格可知，电压表示数越大，体重计称量越大，所以当电压表的示数为3V时，体重计能称量的最大，即定值电阻两端电压为3V，因为电源电压为6V，所以压敏电阻两端电压为
U压=6V-3V=3V
压敏电阻与定值电阻分担的电压相等，根据串联电路分压特点可知，压敏电阻等于定值电阻，即为10Ω，由表格可知，此时压力为900N，故D错误。
故选C。
11．B
【详解】A．由乙图可知，当x=0时，R3=0，电阻R2两端的电压U2=4.8V，电源电压为6V，所以R1两端电压为
U1=U-U2=6V-4.8V=1.2V
所以电路中的电流为

所以R2的阻值为

故A错误；
B．当x=2时，，此时电路中的电流为

所以电阻R1的功率为

故B正确；
C．当x=10时，，此时电路中的电流为

所以电压表V2的示数，即电阻R3两端的电压为

故C错误；
D．当R3电阻为0时，电路中的电流最大，此时电阻R2的电功率最大，由A可知，电路中的最大电流为0.6A，电阻R2两端的电压为4.8V，所以电阻R2功率的最大值为
P2=U2I=4.8V×0.6A=2.88W
故D错误。
故选B。
12．C
【详解】由电路图可知，L1、L2串联，电压表测L1两端的电压。
A．若L1短路，L2发光，电压表示数为0，与题意不符，故A错误；
B．若灯泡L2断路，两个灯泡都不亮，与题意不符，故B错误；
C．灯泡L1的电阻为

灯泡L2的电阻为

由于串联电路中，电流处处相等，根据串联正比分压可知
U1∶U2=R1∶R2=12Ω∶6Ω=2∶1
所以灯泡L1、L2两端的电压之比2：1，故C正确；
D．排除故障后闭合开关S，电路总功率为

故D错误。
故选C。
13．B
【详解】A．在高压线下钓鱼，容易发生触电事故，故需要远离高压线，故A不符合题意；
B．使用试电笔检验插座的火线，若氖管发光，则为火线，故B符合题意；
C．开关需要接在火线和用电器之间，避免开关断开后，仍然有电流经过灯泡，而发生触电事故，故C不符合题意；
D．大功率电器需要错峰使用，避免总功率过大，导致干路电流过大，而引起火灾，故D不符合题意。
故选B。
14．D
【详解】A．当开关S3断开S1和S2闭合时，灯泡L与R1串联，灯泡L恰好正常发光，此时电路电流等于灯泡额定电流0.4A，电源电压

故A错误；
B．当开关S2断开S1和S3闭合时，定值电阻R1与定值电阻R2串联，电流表示数为0.3A，R2的阻值

故B错误；
C．灯泡电阻

不等于R2的2倍，故C错误；
D．当开关S2断开S1和S3闭合时，电阻R2消耗的电功率

故D正确。
故选D。
15．B
【详解】A．根据电压表的量程可知，电压表的最大示数为3V，定值电阻R1的阻值为10Ω，故电流表的示数为

故A错误；
B．根据串联分压，电阻越大，分担的电压越大，电压表的最大示数为3V，而电源电压为6V，那么滑动变阻器两端电压最小为3V，此时滑动变阻器与定值电阻分得的电压相同，故电阻相同，故此时滑动变阻器接入的最小阻值为10Ω，故B正确；
C．电阻R1消耗的电功率最大可达到

故C错误；
D．滑动变阻器滑片滑到最右端时，电路中的电流为

电压表的示数为

故D错误。
故选B。
16．A
【详解】A．当发现有人触电时，应先切断电源，再进一步进行救助，否则可能导致施救者再次触电，故A符合题意；
B．安全用电要求及时更换老化电线，不得使用绝缘皮破损的电线，故B不符合题意；
C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．多个大功率用电器同时使用一个插线板会使电路总功率过大，电流过大，导线发热功率过大，可能发生火灾事故，不符合安全用电要求，故D不符合题意。
故选A。
17．B
【详解】A．水容易导电，用湿手拔掉热水器的插头，会发生触电事故，故A不符合题意；
B．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开发生触电，故B符合题意；
C．冰箱的金属外壳接地时，可避免因电器漏电时外壳带电，而发生触电事故，故C不符合题意；
D．电灯的开关接在了零线上时，更换灯泡时易发生触电事故，因此开关都接在火线上，故D不符合题意。
故选B。
18．B
【详解】A．只闭合S1时，电阻R1、R2、R3串联，电压表V1测R1两端电压，电压表V2测R2与R3两端电压，电流表测电流，向左移动滑片，R3接入阻值减小，根据串联分压，电压表V2示数减小，则电压表V1示数增大，电流表A示数变大，故A错误；
B．只闭合S1时，向左移动滑片，电压表V1测R1两端电压，电压表V2测R2与R3两端电压，根据串联分压，电压表V2示数变化量的绝对值与电压表V1示数的变化量相等，电压表V2示数变化量的绝对值与A示数变化量的比值为

R1不变，故B正确；
C．只闭合S1时，向右移动滑片，R3接入阻值增大，电流减小，根据串联分压，R3两端电压增大，R2两端电压减小，R1两端电压减小，且它们两端电压之和为电源电压，则

则

故C错误；
D．闭合S1、S2时， R2被短路，R1、R3串联接入电路，电压表V1测R1两端电压，电压表V2测R3两端电压，电流表测电流，移动滑片，在保证电路安全的情况下，当电压表V1为3V时，电路消耗最大功率，电流为

R3阻值为

电路消耗的最大功率为

故D错误。
故选B。
19．D
【详解】A．电动机是依据磁场对通电导体有力的作用来工作的，其将电能转化为机械能；电磁感应是指部分导体在磁场中做切割磁感线运动而产生电流的现象，是发电机的工作原理，其将机械能转化为电能，故A错误；
B．九年级物理课本长约25cm，故B错误；
C．电功是指电流所做的功，单位焦耳（J），根据电功公式可推导其单位也可以是V·A·s，选项中V·A是应是电功率的单位，故C错误；
D．家庭电路中，开关应与控制用电器串联，且必须安装在火线（相线）和用电器之间，从而能够确保断开开关时用电器上不带电，防止发生触电事故，故D正确。
故选D。
20．D
【详解】BC．由图知道，灯泡L1与L2并联，电流表在L1所在的支路上，测量通过灯泡L1的电流，电压表并联在L2两端，测量的是电源电压，故BC错误；
A．因为灯泡L1标有“3V  0.75W”，L2标有“4V  1W”的字样，所以，两的电阻是


由于电源电压恒为3V，灯泡L1与L2并联，且L1与L2的额定电压分别是3V和4V，所以，L2不能正常发光，两灯的功率分别是


由于 ，所以，L1更亮一些，故A错误；
D．若电流表无示数，说明L1所在的支路断路，L2发光且电压表有示数，说明电压表与电源连接部分没有故障，即可能是是L1开路，故D正确。
故选D。
21．B
【详解】A．由电路图可知，当S1闭合、S2断开时，电路为R1、R2的串联电路，电路的总电阻为两电阻阻值之和。当S1、S2都闭合时，此时R2被短路，电路为只有R1的简单电路，电路的电阻为R1的阻值。由可知，当S1闭合、S2断开时，电路处于低温档；当S1、S2都闭合时，电路处于高温档。故A错误；
B．当处于高温档时，R1两端的电压等于电源电压；当处于低温档时，电路中的电流为

此时R1两端的电压为
U1=I1R1=2A×44Ω=88V
电烤炉处于高温挡与低温挡状态时，R1两端的电压之比为

故B正确；
C．电烤炉处于高温挡时，电路所消耗的电能为

电烤炉处于低温挡时，电路所消耗的电能为

电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为

故C错误；
D．电烤炉处于低温挡状态时，由P=I2R和串联电路电流处处都相等可知，R1、R2所消耗的电功率之比为

故D错误。
故选B。
22．D
【详解】由电路图可知，R1、R2串联，R2全部接入电路，电压表测量R2滑片以下部分电阻两端的电压，电流表测通过R1的电流。
AC．由于R2两端的电压始终等于电源电压，R2全部接入电阻不变，根据可知，通过R2的电流始终不变，P=UI可知，R2消耗的电功率不变；被测者身高越高，滑片越靠上，电压表所测电阻越大，通过R2的电流始终不变，根据U=IR可知，电压表示数变大，故AC错误；
BD．由于R1阻值随压力增大而减小，所以被测者体重越大，对R1压力越大，R1接入电路中的电阻变小，根据可知，通过R1的电流变大，即电流表示数变大，由于并联电路电压等于电源电压，且保持不变，根据P=UI可知，R1消耗的功率变大，故B错误，D正确。
故选D。
23．D
【详解】A．电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A错误；
B．电阻丝是金属制成的，金属靠自由电子导电，电阻丝中原子核带正电，电子带负电，电流是电子的定向移动形成的，即负电荷定向移动形成的，故B错误；
C．电阻大小与长度有关，其他因素相同时，长度越长电阻越大，换档减小接入电路的电阻丝长度，即电阻减小，根据

电烘箱的功率增大，故C错误；
D．电烘箱消耗电能，产生内能，因此工作时是将电能转化为内能，故D正确。
故选D。
24．B
【详解】A．生活中的水不纯净，是导体，小明用正在滴水的手打开台灯，容易触电，故A错误；
B．在家用电线上晾晒衣服有可能将电线拉断或者使绝缘皮破损，所以虽然家用电线外都有一层绝缘材料，但是也不能在家用电线上晾晒衣服，否则容易发生触电事故，故B正确；
C．家用冰箱的三孔插头可通过三孔插座与地线相连，当家用冰箱外壳带电时将电流导入大地，防止发生触电事故，如果换成两孔插头则在冰箱外壳带电时可能发生触电事故，故C错误；
D．家用照明电路中，开关可以应该接在火线上，断开开关时使灯与火线断开，防止触电事故发生，故D错误。
故选B。
25．B
【详解】A．焦耳最早发现了电流产生的热量与电流、电阻及通电时间之间的关系，提出了焦耳定律，故A不符合题意；
B．通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律，故B符合题意；
C．牛顿发现了著名的万有引力定律、运动三大定律和光的色散现象，故C不符合题意；
D．1831年，英国物理学家法拉第历经10年的探索，终于发现了利用磁场产生电流的条件和规律。法拉第的发现进一步揭示了电与磁的联系，故D不符合题意。
故选B。
26．B
【详解】A．普通灯泡正常发光时的电流为0.2~0.3A，电视遥控器的工作电流比灯泡正常发光时的电流小，约为50mA左右，故A不符合题意；
BC．家庭电路的电压为220V，所以洗衣机、电冰箱正常工作的电压都是220V，故B符合题意，C不符合题意；
D．空调的待机功率大约为5W左右，故D不符合题意。
故选B。
27．A
【详解】A．控制电灯的开关应接在火线与电灯之间，这样当电灯出现问题进行维修时，能有效的防止由于人体接触灯口金属部分导致人体与火线连通而发生触电事故，故A正确；
B．空气开关跳闸原因是电路中的电流过大，而导致电路中电流过大的原因有电路的总功率过大和电路中发生短路两个因素，因此，如果立即闭合开关会出现继续跳闸或损毁用电器的情况，所以发现空气开关跳闸后，应先检查电路中发生电流过大的原因，排除故障以后才能闭合开关，故B错误；
C．使用验电笔接触火线时会形成由笔尖→电阻器→氖管→人体→大地的通路，从而使氖管发光，利用此原理可以区分出零线和火线，因此，手和验电笔必须连通才能形成通路，连通的方式是手要接触笔尾金属部分，故C错误；
D．发现有人触电时应先切断电源然后迅速使触电人摆脱带电体，如果找不到电源开关，则需要用绝缘体将触电人与带电体分离，而人体属于导体，若用手把触电人拉离带电体会使营救人员发生触电，故D错误。
故选A。
28．D
【详解】由图可知，变阻器R和电阻R0串联，电压表测量R两端的电压，电流表测量电路中的电流。
A．当水位升高时，浮子向上运动，带动金属滑杆AP在竖直向上移动，变阻器连入电路的电阻变小，由串联分压可知变阻器两端的电压变小，即电压表的示数变小，故A错误；
B．由图丙可知，R接入电路的阻值最大时，电路总电阻最大，由可知通过电路的电流最小，最小电流是0.1A，R两端的电压是6V，电源电压为
U=I小(R大+R0)=0.1A×(60Ω+R0)①
当R接入电路的电阻为零，只有R0的简单电路，电路的总电阻最小，由可知通过电路的电流最大，最大电流是0.3A，电源电压为
U=I大R0=0.3A×R0②
电源电压不变，则
0.1A×(60Ω+R0)=0.3A×R0
R0=30Ω
电源电压
U=I大R0=0.3A×30Ω=9V
故B错误；
C．电路中最小电流是0.1A，该电路工作时的最小总功率
P小=UI小=9V×0.1A=0.9W
故C错误；
D．由图乙可知，水位升高
195.0m-175.0m=20.0m
变阻器的阻值变化量是60Ω，水位的变化量和变阻器的阻值变化量成正比，当警戒水位时，水位升高
190.0m-175.0m=15.0m
则

R′=45Ω
此时变阻器连入电路的电阻
R′′=R大-R′=60Ω-45Ω=15Ω
当水位达到警戒水位时，电流表的示数为

故D正确。
故选D。
29．A
【详解】A．电路起火或发生触电事故时，应该先切断电源，避免再次触电，故A正确；
B．使用试电笔时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，如果不接触笔尾金属体，氖管不会发光，故B错误；
C．家庭中金属外壳的用电器需使用三孔插座，以避免用电器漏电时引起人体触电，故C错误；
D．空气开关跳闸后，需排除故障后再重新闭合开关，故D错误。
故选A。
30．C
【详解】给充电宝充满电消耗的电能
W＝UIt＝5V×60000×10−3A×3600s＝1080000J＝0.3 kW•h
1000r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过1000转，则消耗0.3kW•h电能，电能表转盘的实际转数
n＝0.3kW•h×1000r/（kW•h）＝300r
故C符合题意，ABD不符合题意。
故选C。
31．CD
【详解】A．由图可知，滑动变阻器和小灯泡串联，当滑动变阻器滑片P向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，根据欧姆定律可知，电路中的总电流变小，小灯泡变暗，故A错误；
B．由I-U图像可知，小灯泡两端的电压增加的快，而通过小灯泡的电流增加的慢，由欧姆定律可知，小灯泡的电阻变大，故B错误；
C．滑动变阻器滑片P向左移动时，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，电流表示数变大，故C正确；
D．由图乙可知，小灯泡两端的电压为2.5V时，流过小灯泡的电流为0.28A，小灯泡的功率

故D正确。
故选CD。
32．AC
【详解】A．图甲中多个大功率用电器同时使用，总功率较大，根据

可得总电流较大，根据焦耳定律

可知产生热量较多，容易引起火灾，故A正确；
B．图乙中保险盒应接在火线上，开关应该接在火线上，因此不符合安全用电原则，故B错误；
C．通电导体在磁场中受力方向与电流方向和磁场方向有关，图丙装置可以通过改变磁场方向或电流方向，观察导体棒移动方向来探究影响通电导体在磁场中受力方向的因素，故C正确；
D．图丁中的装置可用来探究电磁感应原理，是发电机的工作原理，故D错误。
故选AC。
33．AD
【详解】A．由电路图可知，闭合S，断开S1、S2，此时定值电阻R1、R3与滑动变阻器R2串联，电流表A1测电路中电流，电压表V测R3两端电压，滑片P移到最左端时，滑动变阻器接入电路中的阻值为0，此时A1表的示数为0.35A，故由欧姆定律可得
①
此时R1和R3消耗的电功率之比为
P1:P3=3:1
因R1和R3串联，故流过R1和R3的电流相等，则由P=I2R可得，R1和R3消耗的电功率之比等于电阻之比，即
P1∶P3=R1∶R3=3∶1②
滑片P向右移到某一位置的过程中，A1表的示数变化了ΔI=0.3A，V表的示数变化了ΔU=3V，由欧姆定律可得，ΔU和ΔI的比值为电阻R3的阻值，故可得

将R3=10Ω代入②中，解得R1=30Ω，再将R1和R3的值代入①中解得，电源电压为U=14V，故A正确；
B．当滑片P移到最左端时，此时R1和R3串联，R2接入电路中的阻值为0，此时电路中总电阻为
R总=R1+R3=30Ω+10Ω=40Ω
由欧姆定律可得，电路中电流为

故此时R3两端电压为
U3=IR3=0.35A×10Ω=3.5V
可知此时R3两端电压大于3V，故电压表V选用的量程为0~15V，故B错误；
C．三个开关都闭合时，由电路图可知，此时电阻R1、滑动变阻器R2与定值电阻R3并联，其两端电压都等于电源电压，电流表A2测电阻R1和滑动变阻器R2并联的总电流，电流表A1测干路电流，电压表V测电源电压，因电流表A2的最大量程为I2=0.6A，由欧姆定律可得，通过电阻R1的电流为

则通过滑动变阻器R2的最大电流为

此时滑动变阻器R2允许接入的最小电阻为

故C错误；
D．由C中可知，通过定值电阻R3的电流为

故可得干路电流的最大值为
I大=I2+I3=0.6A+1.4A=2A
由P=UI可得，电路消耗的最大电功率为
P大=UI大=14V×2A=28W
故D正确。
故选AD。
