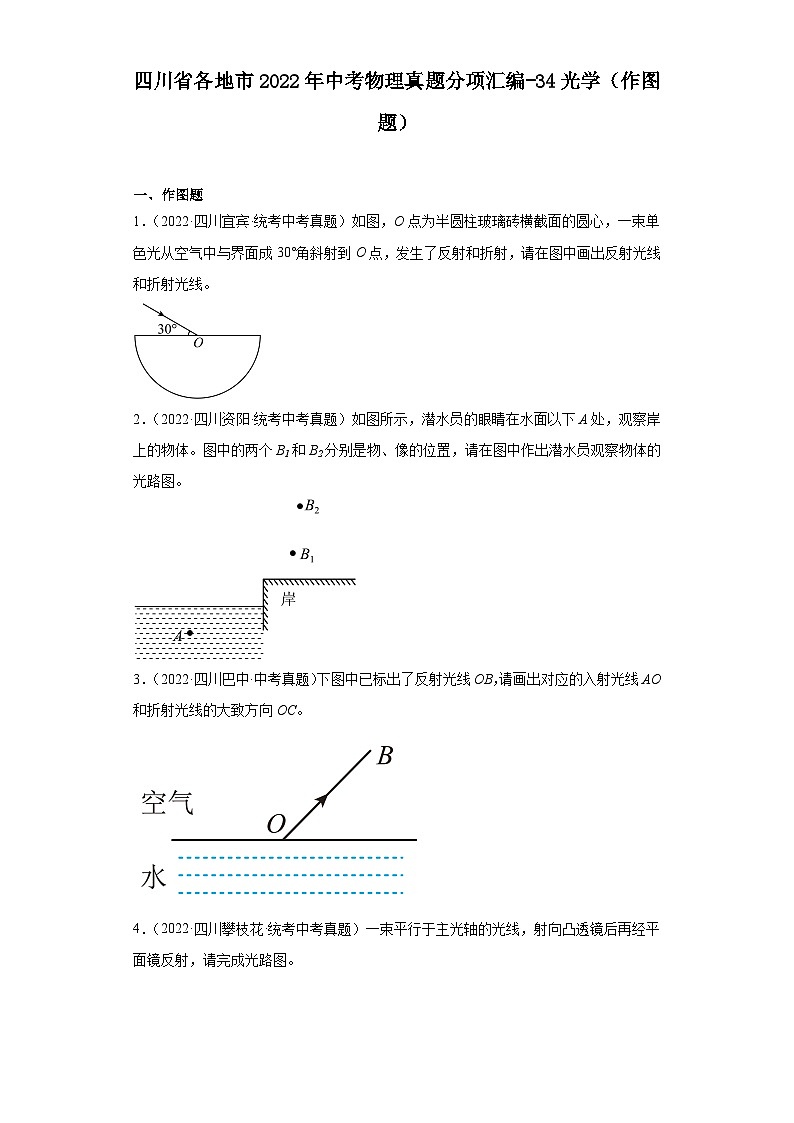

四川省各地市2022年中考物理真题分项汇编-34光学（作图题）

展开

这是一份四川省各地市2022年中考物理真题分项汇编-34光学（作图题），共10页。试卷主要包含了作图题等内容，欢迎下载使用。

一、作图题

1．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。

2．（2022·四川资阳·统考中考真题）如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。

3．（2022·四川巴中·中考真题）下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。

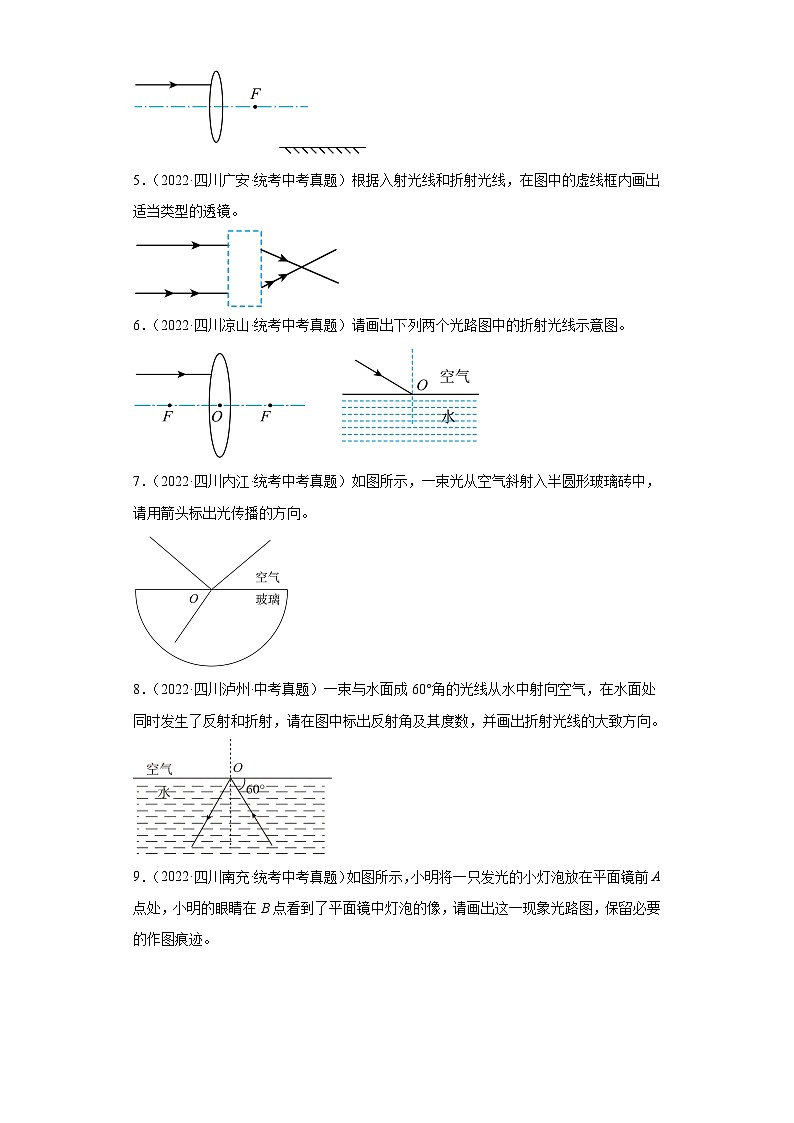

4．（2022·四川攀枝花·统考中考真题）一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。

5．（2022·四川广安·统考中考真题）根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

6．（2022·四川凉山·统考中考真题）请画出下列两个光路图中的折射光线示意图。

7．（2022·四川内江·统考中考真题）如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。

8．（2022·四川泸州·中考真题）一束与水面成60°角的光线从水中射向空气，在水面处同时发生了反射和折射，请在图中标出反射角及其度数，并画出折射光线的大致方向。

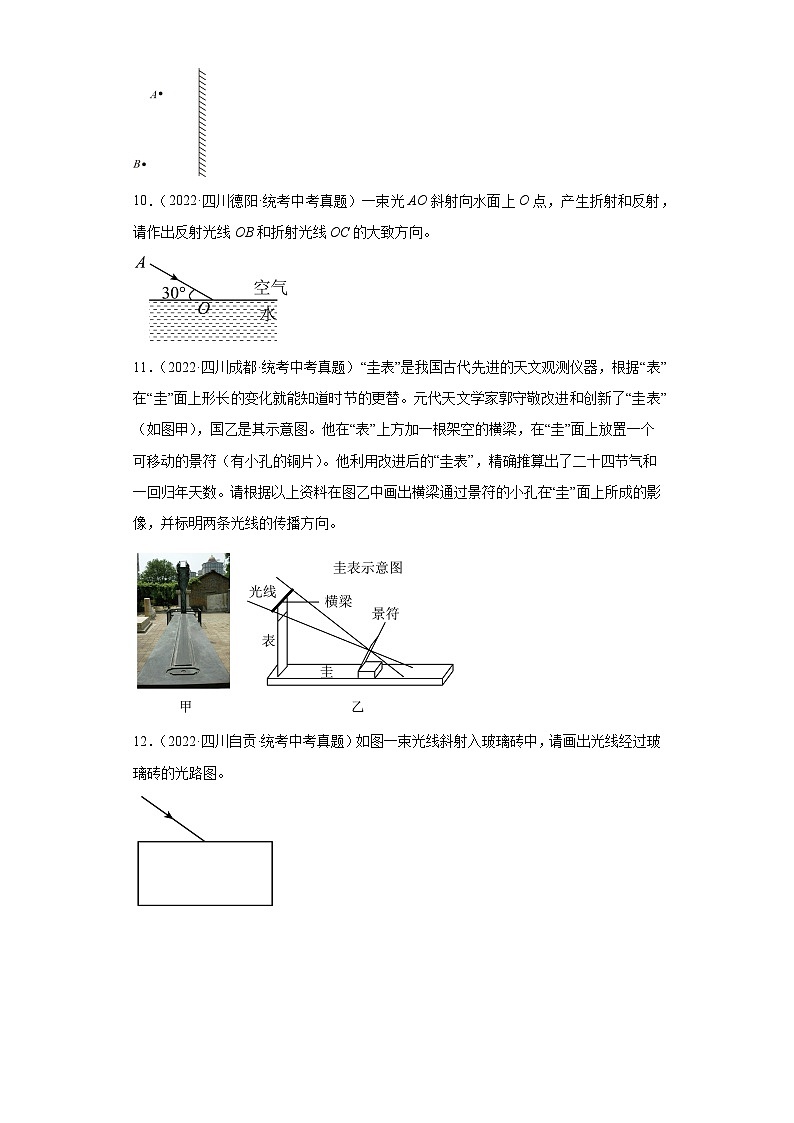

9．（2022·四川南充·统考中考真题）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。

10．（2022·四川德阳·统考中考真题）一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。

11．（2022·四川成都·统考中考真题）“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。

12．（2022·四川自贡·统考中考真题）如图一束光线斜射入玻璃砖中，请画出光线经过玻璃砖的光路图。

参考答案：

1．

【详解】当光线射向两种介质的界面上时，会同时发生反射和折射；入射光线与水面的夹角为30°，入射角为60°，由于反射角等于入射角，所以反射角为60°；当光从空气中斜射入水中时，折射光线将向靠近法线的方向偏折，即折射角小于入射角，如下图：

2．

【详解】连接两点（空气中用虚线，水中用实线）与水面相交，则交点为入射点；连接即为入射光线，为折射光线，如下图所示：

3．

【详解】根据平面镜成像原理入射角等于反射角，故过入射点作垂直于水面的法线，然后作出入射光线OA，并标好入射光的方向。根据折射规律可知从空气中射入水中的发生折射，折射角将小于入射角，折射光线将更靠近法线，由此可作出折射光线OC，如下图

4．

【详解】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：

5．

【详解】如图所示，折射光线与入射光线对比，折射光线向主光轴偏折，说明是会聚透镜，故是凸透镜，故如图所示：

6．

【详解】平行于主光轴的光线经凸透镜折射后，过凸透镜另一侧的焦点F，如图：

过入射点O做垂直于入射面的法线，光线由空气浸入水中时会发生折射，折射角小于入射角，因此折射光线向靠近法线的方向移动，过O点做出折射光线，如图：

7．

【详解】光照射在玻璃砖表面时会发生反射和折射，发生光的反射时，入射光线、反射光线在同一种介质内，而折射是光线从空气斜射入玻璃中，会在玻璃中发生偏转，故入射光线、折射光线在不同的介质中，玻璃中的直线是折射光线，而空气中的两条直线，一条是入射光线、一条是反射光线，根据光的折射定律可知，折射光线与入射光线分居法线两侧，故右边的直线为入射光线，左边的直线为反射光线，故如图所示：

8．

【详解】由图中可知，入射光线与水面的夹角为60°，则入射光线与法线的夹角为30°，即入射角为30°，由光的反射规律可知，反射角等于入射角，等于30°，光线从水中斜射入空气中时，会发生折射，折射光线远离法线，如下图所示

9．

【详解】过A向平面镜做A点关于平面镜的对称点，即为像点A'，B与像点A'的连线与平面镜的交点为入射点O，连接AO为入射光线，图如下：
