2023年重庆市渝中区东片六校联考中考物理模拟试卷(含答案)

这是一份2023年重庆市渝中区东片六校联考中考物理模拟试卷(含答案)，共26页。试卷主要包含了填空作图题，实验探究题，论述计算题等内容，欢迎下载使用。

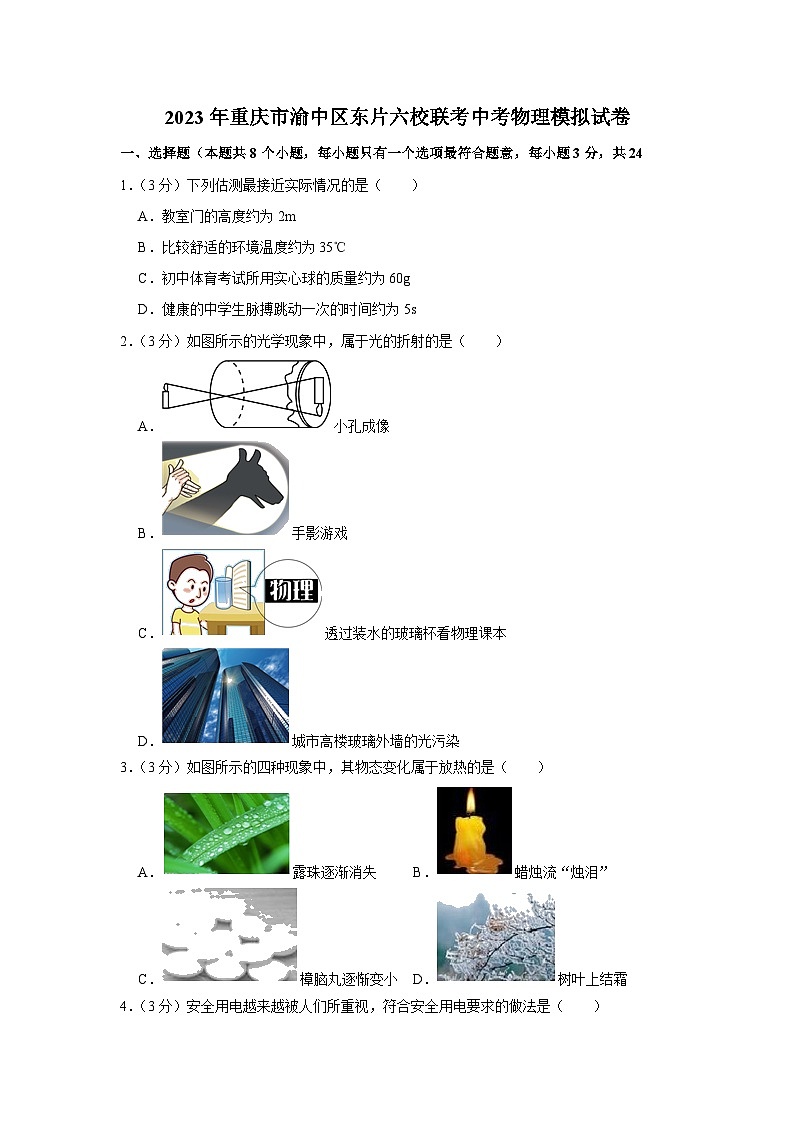

2023年重庆市渝中区东片六校联考中考物理模拟试卷
一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24
1．（3分）下列估测最接近实际情况的是（　　）
A．教室门的高度约为2m
B．比较舒适的环境温度约为35℃
C．初中体育考试所用实心球的质量约为60g
D．健康的中学生脉搏跳动一次的时间约为5s
2．（3分）如图所示的光学现象中，属于光的折射的是（　　）
A．小孔成像
B．手影游戏
C．透过装水的玻璃杯看物理课本
D．城市高楼玻璃外墙的光污染
3．（3分）如图所示的四种现象中，其物态变化属于放热的是（　　）
A．露珠逐渐消失 B．蜡烛流“烛泪”
C．樟脑丸逐惭变小 D．树叶上结霜

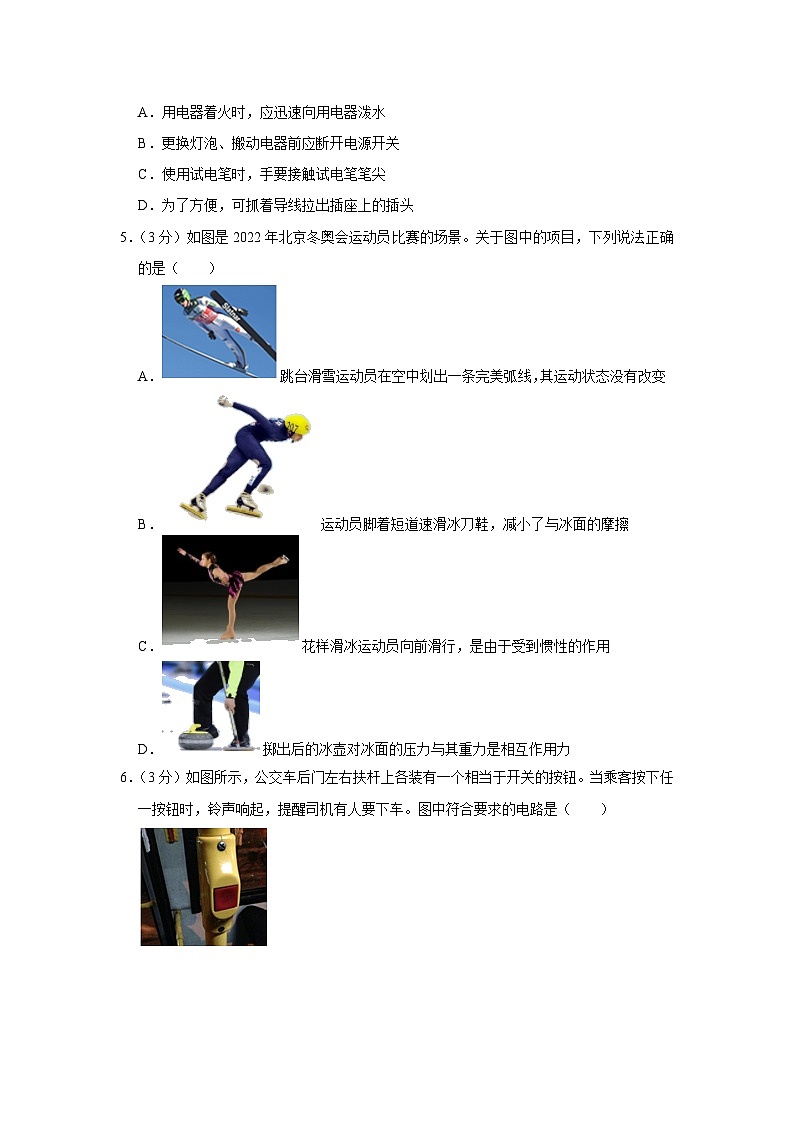

4．（3分）安全用电越来越被人们所重视，符合安全用电要求的做法是（　　）
A．用电器着火时，应迅速向用电器泼水
B．更换灯泡、搬动电器前应断开电源开关
C．使用试电笔时，手要接触试电笔笔尖
D．为了方便，可抓着导线拉出插座上的插头
5．（3分）如图是2022年北京冬奥会运动员比赛的场景。关于图中的项目，下列说法正确的是（　　）
A．跳台滑雪运动员在空中划出一条完美弧线，其运动状态没有改变
B．运动员脚着短道速滑冰刀鞋，减小了与冰面的摩擦
C．花样滑冰运动员向前滑行，是由于受到惯性的作用
D．掷出后的冰壶对冰面的压力与其重力是相互作用力

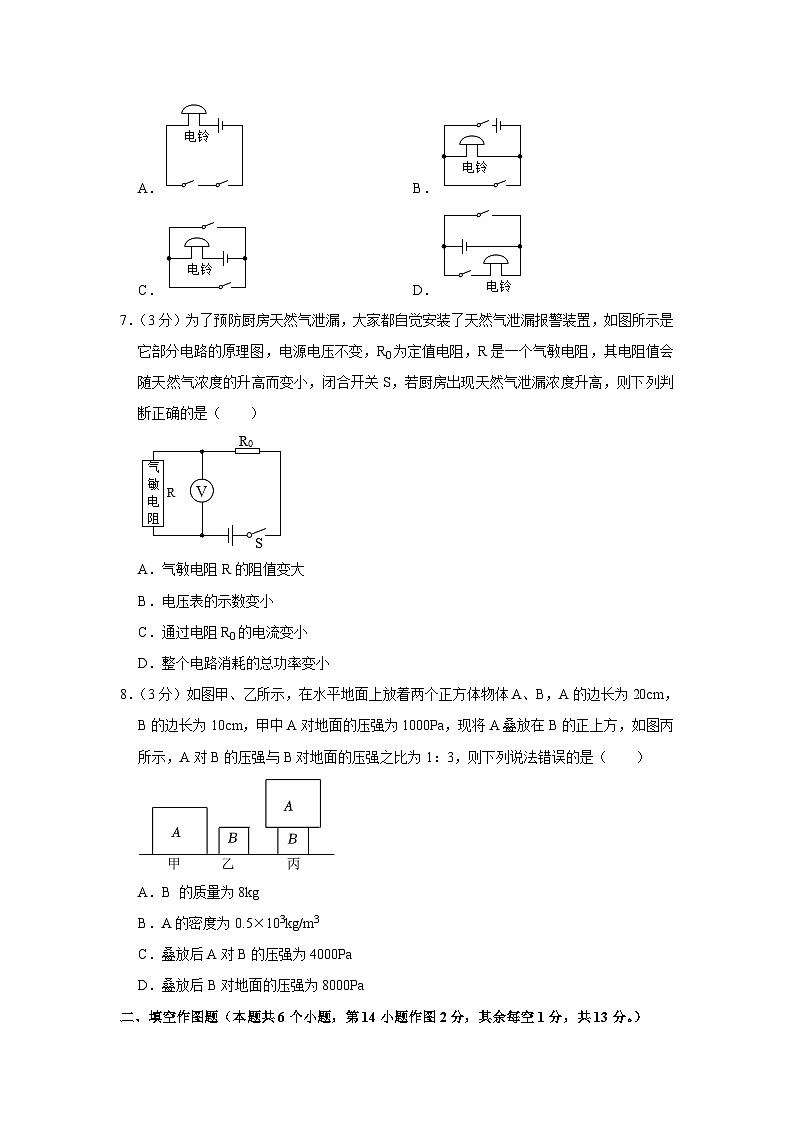

6．（3分）如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。图中符合要求的电路是（　　）

A． B．
C． D．
7．（3分）为了预防厨房天然气泄漏，大家都自觉安装了天然气泄漏报警装置，如图所示是它部分电路的原理图，电源电压不变，R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（　　）

A．气敏电阻R的阻值变大
B．电压表的示数变小
C．通过电阻R0的电流变小
D．整个电路消耗的总功率变小
8．（3分）如图甲、乙所示，在水平地面上放着两个正方体物体A、B，A的边长为20cm，B的边长为10cm，甲中A对地面的压强为1000Pa，现将A叠放在B的正上方，如图丙所示，A对B的压强与B对地面的压强之比为1：3，则下列说法错误的是（　　）

A．B 的质量为8kg
B．A的密度为0.5×103kg/m3
C．叠放后A对B的压强为4000Pa
D．叠放后B对地面的压强为8000Pa
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共13分。）
9．（2分）学校星期一大课间举行升旗仪式时，学生拉动绳子让五星红旗匀速升起的过程，红旗的动能 　 　，机械能 　 　。（选填“变大”、“不变”或“变小”）
10．（2分）为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭。设天然气热值为4.2×107J/kg，完全燃烧0.5kg天然气放出的热量为 　 　J；若这些热量全部被100kg、30℃的水吸收，在标准大气压下能使水的温度升高 　 　℃。（c水＝4.2×103J/（kg•℃））
11．（3分）如图所示，用600N的拉力向下拉绳，使重为900N的物体在10s内匀速上升了3m，不计绳重和摩擦，动滑轮重力为　 　N，拉力F的功率为　 　W。此过程中滑轮组的机械效率为　 　。

12．（4分）在图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是 　 　Ω，此时R2的电功率是 　 　W；若将滑片P向右移动，V的示数将 　 　，A2的示数将 　 　（填“变大”、“变小”或“不变”）。


13．（2分）中华古诗词中蕴含着丰富的声学知识“谁家玉笛暗飞声”中的笛声是由空气柱　 　产生的；“不敢高声语”中的“高”指的是声音的　 　（填乐音的三要素）。
14．（2分）在各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线。

三、实验探究题（本题共3个小题）
15．（4分）在“探究水沸腾时温度变化的特点实验中，小明同学进行了如下的实验：

表格一：
时间（分）
0
1
2
3
4
5
6
7
温度（℃）
92
94
96
98
99
95
99
99
（1）安装好实验器材后，为缩短实验时间，小明在烧杯中倒入热水温度计示数如图甲所示，此时温度计的示数为 　 　℃；
（2）从表格一记录的数据看出，在第分钟记录的数据是明显错误的，原因是 　 　；
（3）小明观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图乙、丙所示，则图中的 　 　（选填“乙”或“丙”）是水沸腾前的情况；
（4）实验中小明收集多组数据是为了 　 　（选填“A”或“B”）。
A．寻求普遍规律
B．减小误差
16．（7分）小天妈妈买到一块绿松石小工艺品，小天想知绿松石的密度，进行了如下实验步骤。

（1）按图甲调节天平横梁平衡，这一过程中的错误是　 　；
（2）纠正错误后，小天调节天平平衡并测量出该工艺品的质量，当天平平衡时，右盘砝码和游码如图乙所示，工艺品的质量m为　 　g；
（3）小天利用量筒测量工艺品的体积如图丙所示，则该工艺品的体积V石为　 　cm3
（4）计算出这块绿松石制作的工艺品的密度为　 　g/cm3
（5）如果小天将实验步骤（2）、（3）互换一下，测出工艺品的密度将偏　 　（选填“大”或“小”）。
17．（8分）小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”。
（1）实验时选用两节新干电池作为电源，则电压表的量程为　 　；
（2）按图连接电路后，接通电路前，应把滑片P移到滑动变阻器的　 　（选填“左”或“右”）端；目的是　 　。
（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表示数始终为0，电压表有示数始终未3V．则电路中产生的故障是：　 　。
（4）排除故障后，小亮在实验中通过改变滑动变阻器的阻值，测得的电流及对应的电压值如表：小亮在实验时使用的电阻为　 　Ω，分析表中的数据可得到的结论是：　 　
U/V
2.5
2.0
1.5
1.0
0.5
I/A
0.5
0.4
0.3
0.2
0.1

四、论述计算题
18．（6分）上海自主研发了一种氢燃料汽车，它使用氢气代替汽油。在一次测试中，汽车在水平路面行驶，它的发动机输出3000N的牵引力，汽车在5min内行驶了9000m。求这段时间内：
（1）汽车牵引力所做的功。
（2）汽车牵引力做功的功率。
19．（8分）在如图所示的电路中，电源电压6V保持不变，滑动变阻器R2标有“20Ω 1A”字样，闭合开关S后，电压表的示数为2V，电流表的示数为0.2A.求：
（1）定值电阻R1的阻值。
（2）滑动变阻器R2的电功率。.

20．（8分）如图所示，将一物体挂在弹簧测力计的挂钩上，测出物体的重力为10N，把物体浸没在圆柱形容器的水中（水未溢出），静止时测力计的示数为6N，已知容器的底面积为100cm2（g＝10N/kg）。求：
（1）物体浸没在水中时所受的浮力；
（2）物体的密度；
（3）物体浸没在水中时，水对容器底部增大的压强。


2023年重庆市渝中区东片六校联考中考物理模拟试卷
参考答案与试题解析
一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24
1．（3分）下列估测最接近实际情况的是（　　）
A．教室门的高度约为2m
B．比较舒适的环境温度约为35℃
C．初中体育考试所用实心球的质量约为60g
D．健康的中学生脉搏跳动一次的时间约为5s
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、教室的高度约3m，门的高度在2m左右，故A符合实际；
B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故B不符合实际；
C、初中体育考试用实心球的质量在3kg左右，故C不符合实际；
D、正常情况下，人的脉搏1min跳动的次数在70次左右，跳动一次的时间接近1s，故D不符合实际。
故选：A。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2．（3分）如图所示的光学现象中，属于光的折射的是（　　）
A．小孔成像
B．手影游戏
C．透过装水的玻璃杯看物理课本
D．城市高楼玻璃外墙的光污染
【分析】光在自然界中存在三种光现象：光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
【解答】解：AB．小孔成像、手影是由光的直线传播形成的，故AB不符合题意；
C．当玻璃杯中装水时，透过玻璃杯的另一面看时，此时装水的玻璃杯相当于一个凸透镜，物理课本反射的光经过装水的玻璃杯时，发生折射，故C符合题意；
D．玻璃外墙表面光滑，发生镜面反射，平行光线射到镜面上反射后仍然是平行光，这种光强度大，逆着光线看，很刺眼，大量使用这种玻璃外墙会造成光污染，故D不符合题意。
故选：C。
【点评】学习光的直线传播、光的反射、光的折射时，要多留心生活中的实例，影子、日月食、小孔成像是光的直线传播；镜子、倒影、潜望镜是光的反射；看水中的物体、隔着玻璃、杯子或透镜看物体是光的折射。
3．（3分）如图所示的四种现象中，其物态变化属于放热的是（　　）
A．露珠逐渐消失 B．蜡烛流“烛泪”
C．樟脑丸逐惭变小 D．树叶上结霜
【分析】物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；物质由气态变为液态的过程叫液化，物质由液态变为气态的过程叫汽化；物质由固态变为液态的过程叫熔化，物质由液态变为固态的过程叫凝固。
六种物态变化中，熔化、汽化、升华是吸热的。凝固、液化、凝华是放热的。
【解答】解：A、露珠逐渐消失，由液态变为气态，属于汽化现象，汽化吸热，故A错误；
B、蜡烛流出“烛泪”，由固态变为液态，属于熔化现象，熔化吸热，故B错误；
C、樟脑丸逐惭变小，由固态直接变成气态，属于升华现象，升华吸热，故C错误；
D、树叶上的霜是空气中的水蒸气遇冷凝华而成的，属于凝华，凝华放热，故D正确。
故选：D。
【点评】对生活中实例的物态变化形式进行判断时，关键要看变化前和变化后物质各处于什么状态。
4．（3分）安全用电越来越被人们所重视，符合安全用电要求的做法是（　　）
A．用电器着火时，应迅速向用电器泼水
B．更换灯泡、搬动电器前应断开电源开关
C．使用试电笔时，手要接触试电笔笔尖
D．为了方便，可抓着导线拉出插座上的插头
【分析】（1）电器着火时，要先切断电源，再救火；
（2）安全用电的原则之一是不接触低压带电体；
（3）使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明是接触的是火线；
（4）用手直接牵拉导线易造成绝缘层破损，引发触电。
【解答】解：A、用电器着火时，要先切断电源，再救火，若直接用水泼易引发触电，故A错误；
B、更换灯泡、搬动电器前应断开电源开关，这样灯泡和用电器不带电，是安全的，故B正确；
C、在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指如果碰到笔尖会造成触电事故，故C错误；
D、用手直接牵拉插头易造成绝缘层破损，引发触电，不能为了图一时方便，抓着导线拉插座上的插头，故D错误。
故选：B。
【点评】熟练掌握家庭电路中的安全用电常识，并能在实践中加以运用，有一定的现实意义，应引起我们的重视。
5．（3分）如图是2022年北京冬奥会运动员比赛的场景。关于图中的项目，下列说法正确的是（　　）
A．跳台滑雪运动员在空中划出一条完美弧线，其运动状态没有改变
B．运动员脚着短道速滑冰刀鞋，减小了与冰面的摩擦
C．花样滑冰运动员向前滑行，是由于受到惯性的作用
D．掷出后的冰壶对冰面的压力与其重力是相互作用力
【分析】（1）物体的运动状态改变包括运动速度大小发生变化、运动方向发生变化；
（2）冰刀鞋可增大压强，使冰面迅速熔化成水，从而减小摩擦力；、
（3）任何物体都具有惯性，惯性是物体保持原运动状态不变的性质；
（4）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：A、跳台滑雪运动员在空中划出一条完美弧线，其运动方向改变，所以运动状态改变，故A错误；
B、冰刀鞋对冰面的压强很大，可使冰面迅速熔化成水，使成一层水膜，从而减小摩擦力，故B正确；
C、花样滑冰运动员向前滑行，是由于运动员具有惯性，惯性是一种性质，不能说受到惯性的作用，故C错误；
D、掷出后的冰壶对冰面的压力与其重力的方向是相同的，所以不是相互作用力，故D错误。
故选：B。
【点评】本题考查了受力分析、运动状态的改变、惯性、相互作用力的辨别，具有一定的综合性，但难度不大，掌握基础知识即可顺利解答。
6．（3分）如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。图中符合要求的电路是（　　）

A． B．
C． D．
【分析】根据“当乘客按下任一按钮，铃声响起”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题。
【解答】解：当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响，即两开关是并联的，且电铃位于干路上，
由图示电路图可知，C符合题意，ABD不符合题意。
故选：C。
【点评】根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）。
7．（3分）为了预防厨房天然气泄漏，大家都自觉安装了天然气泄漏报警装置，如图所示是它部分电路的原理图，电源电压不变，R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（　　）

A．气敏电阻R的阻值变大
B．电压表的示数变小
C．通过电阻R0的电流变小
D．整个电路消耗的总功率变小
【分析】由电路图可知，定值电阻R0和气敏电阻R串联，电压表测R两端的电压。根据“气敏电阻R的阻值会随天然气浓度的升高而变小”判断厨房天然气浓度升高时其阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点判断气敏电阻R两端的电压变化；根据P＝UI分析总功率的变化。
【解答】解：由电路图可知，定值电阻R0和气敏电阻R串联，电压表测R两端的电压。
A、因气敏电阻R的阻值会随天然气浓度的升高而变小，所以，当厨房天然气浓度升高时，气敏电阻R的阻值变小，电路的总电阻变小，故A错误；
BC、R阻值变小，总电阻变小，由I＝可知，电路中的电流变大，即通过电阻R0的电流变大；根据U＝IR可知，R0两端的电压变大，根据串联电路的电压关系可知，R两端的电压变小，即电压表的示数变小，故B正确、C错误；
D、电源电压不变，根据P＝UI可知，电路消耗的总功率变大，故D错误。
故选：B。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，利用好“气敏电阻R的阻值会随天然气浓度的升高而变小”是关键。
8．（3分）如图甲、乙所示，在水平地面上放着两个正方体物体A、B，A的边长为20cm，B的边长为10cm，甲中A对地面的压强为1000Pa，现将A叠放在B的正上方，如图丙所示，A对B的压强与B对地面的压强之比为1：3，则下列说法错误的是（　　）

A．B 的质量为8kg
B．A的密度为0.5×103kg/m3
C．叠放后A对B的压强为4000Pa
D．叠放后B对地面的压强为8000Pa
【分析】根据体积公式分别得出A的底面积SA、B的底面积SB，
甲中A对地面的压强为1000Pa，根据G＝F＝pSA得出A的重力；
现将A叠放在B的正上方，根据p′＝＝得出A对B的压强；
根据p″＝3p′得出B对地面的压强；
根据p″＝＝得出B的重力，根据G＝mg得出B的质量；
根据G＝mg得出A的质量，根据体积公式得出A的体积，根据密度公式得出A的密度。
【解答】解：A的底面积SA＝20cm×20cm＝400cm2＝0.04m2，
B的底面积SB＝10cm×10cm＝100cm2＝0.01m2，
甲中A对地面的压强为1000Pa，则A的重力G＝F＝pSA＝1000Pa×0.04m2＝40N，
现将A叠放在B的正上方，A对B的压强p′＝＝＝＝4000Pa，故C正确；
B对地面的压强p″＝3p′＝3×4000Pa＝12000Pa，故D错误；
B对地面的压强p″＝＝＝＝12000Pa，解得GB＝80N；
B的质量mB＝＝＝8kg，故A正确；
A的质量mA＝＝＝4kg＝4000g，
A的体积VA＝20cm×20cm×20cm＝8000cm3，
A的密度ρA＝＝＝0.5g/cm3＝0.5×103kg/m3，故B正确。
故选：D。
【点评】本题考查压强和密度的有关计算，是一道综合题。
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共13分。）
9．（2分）学校星期一大课间举行升旗仪式时，学生拉动绳子让五星红旗匀速升起的过程，红旗的动能 　不变　，机械能 　变大　。（选填“变大”、“不变”或“变小”）
【分析】动能的大小和物体的质量及速度有关，重力势能的大小和物体的质量以及高度有关，机械能是重力势能和动能的和。
【解答】解：五星红旗匀速升起的过程中，质量始终不变，速度不变，动能不变，高度变大，重力势能变大，机械能是重力势能和动能的和，故机械能是变大的。
故答案为：不变；变大。
【点评】质量不变时要判断动能的大小看速度的变化，要判断重力势能的大小看高度的变化情况。
10．（2分）为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭。设天然气热值为4.2×107J/kg，完全燃烧0.5kg天然气放出的热量为 　2.1×107　J；若这些热量全部被100kg、30℃的水吸收，在标准大气压下能使水的温度升高 　50　℃。（c水＝4.2×103J/（kg•℃））
【分析】（1）已知天然气的热值和质量，可利用公式Q放＝mq计算天然气完全燃烧放出的热量；
（2）由题知，Q吸＝Q放，而Q吸＝cmΔt，知道水的质量、比热容，可求水升高的温度和末温。
【解答】解：（1）完全燃烧0.5kg天然气放出的热量：
Q放＝mq＝0.5kg×4.2×107J/kg＝2.1×107J；
（2）由题知，水吸收的热量：Q吸＝Q放＝2.1×107J；
由Q吸＝cmΔt得，水升高的温度：
Δt＝＝＝50℃，
故答案为：2.1×107J；50。
【点评】本题考查了学生对吸热公式Q吸＝cmΔt、燃料完全燃烧放热公式Q放＝mq的掌握和运用，因条件已给出，难度不大；注意温度升高（Δt）与升高到（末温）的区别。
11．（3分）如图所示，用600N的拉力向下拉绳，使重为900N的物体在10s内匀速上升了3m，不计绳重和摩擦，动滑轮重力为　300　N，拉力F的功率为　360　W。此过程中滑轮组的机械效率为　75%　。

【分析】（1）由图知，n＝2，承担物重的绳子股数n＝2，不计绳重和摩擦，拉力F＝（G+G动），据此求动滑轮重力；
（2）拉力端移动的距离s＝2h，利用公式W＝Fs求拉力做的总功，再利用P＝求拉力做功功率；
（3）已知物重和提升的高度利用W＝Gh求拉力做的有用功，滑轮组的机械效率等于有用功与总功之比。
【解答】解：（1）由图知，n＝2，不计绳重和摩擦，拉力F＝（G+G动），
则动滑轮重力：
G动＝2F﹣G＝2×600N﹣900N＝300N，
（2）拉力端移动的距离s＝2h＝2×3m＝6m，
拉力做的总功：
W总＝Fs＝600N×6m＝3600J，
拉力做功的功率：
P＝＝＝360W；
（3）滑轮组做的有用功为：W有用＝Gh＝900N×3m＝2700J，
滑轮组的机械效率：
η＝＝×100%＝75%。
故答案为：300；360；75%。
【点评】本题考查了使用滑轮组时有用功、总功、功率、机械效率的计算，明确有用功、总功的含义是关键。
12．（4分）在图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是 　20　Ω，此时R2的电功率是 　7.2　W；若将滑片P向右移动，V的示数将 　不变　，A2的示数将 　不变　（填“变大”、“变小”或“不变”）。


【分析】先对电路进行分析，可知电路的特点，由电路的特点可分析出电流表的读数，则由欧姆定律可求得R1，由功率公式可求得R2的功率；当滑片移动时，通过分析滑动变阻器接入电阻的变化由欧姆定律得出电流和电压的变化。
【解答】解：R1和R2并联，A1测总电流，则可知I1一定大于I2，而两表指针位置相同，则两表肯定量程不同，A1为0～3A，A2为0～0.6A。
则可知I1＝1.5A，I2＝0.3A。
由欧姆定律得：R1＝＝＝20Ω；
由并联电路的特点可得，R2中的电流为I3＝I1﹣I2＝1.5A﹣0.3A＝1.2A。
则R2上的电功率P＝UI3＝6V×1.2A＝7.2W；
若滑片向右移动，则接入电阻变大，电压不变，故R1中电流不变，R1中电压不变，R2中电流减小，则总电流减小；即A1示数变小，A2示数不变，V示数不变。
故答案为：20；7.2；不变；不变。
【点评】本题电流表的量程及电路的特点是关键，必须清楚两表的示数不可能相等才能进一步的得出结论。
13．（2分）中华古诗词中蕴含着丰富的声学知识“谁家玉笛暗飞声”中的笛声是由空气柱　振动　产生的；“不敢高声语”中的“高”指的是声音的　响度　（填乐音的三要素）。
【分析】（1）声音是由物体振动产生；
（2）声音的三个特征分别是：音调、响度、音色，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。
【解答】解：
（1）“谁家玉笛暗飞声”中的笛声由笛管中的空气柱振动产生的；
（2）“不敢高声语，恐惊天上人”中的“高”指的是声音的响度大。
故答案为：振动；响度。
【点评】本题考查了声音的产生、声音的特性，属于基础性题目。
14．（2分）在各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线。

【分析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解：①通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点；
②延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。如图所示：

【点评】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹透镜折射后传播方向不改变。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
三、实验探究题（本题共3个小题）
15．（4分）在“探究水沸腾时温度变化的特点实验中，小明同学进行了如下的实验：

表格一：
时间（分）
0
1
2
3
4
5
6
7
温度（℃）
92
94
96
98
99
95
99
99
（1）安装好实验器材后，为缩短实验时间，小明在烧杯中倒入热水温度计示数如图甲所示，此时温度计的示数为 　88　℃；
（2）从表格一记录的数据看出，在第分钟记录的数据是明显错误的，原因是 　水在沸腾时持续吸热，温度保持不变　；
（3）小明观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图乙、丙所示，则图中的 　丙　（选填“乙”或“丙”）是水沸腾前的情况；
（4）实验中小明收集多组数据是为了 　A　（选填“A”或“B”）。
A．寻求普遍规律
B．减小误差
【分析】（1）该温度计的分度值为1℃，刻度线位于80以上8格位置；
（2）水在沸腾时持续吸热，温度保持不变；
（3）沸腾前，液体下面部分的温度高于液体上面部分，气泡在上升过程中遇冷收缩会不断变小；沸腾时，液体内部温度相同，下面的气泡受到水的压强大于上面的气泡受到水的压强，气泡会不断变大；
（4）多次测量可避免实验的偶然性寻求普遍规律。
【解答】解：（1）该温度计的分度值为1℃，读数时从0刻度往刻度线方向读数，由图可知0刻度位于下方，刻度线位于80以上8格位置，读数为88℃；
（2）水在加热过程中温度不断升高，水在沸腾时持续吸热，温度保持不变，由此判断出第5分钟数据错误，温度应为99℃；
（3）水在加热过程中，沸腾前，液体下面部分的温度高于液体上面部分，气泡在上升过程中遇冷收缩会不断变小；沸腾时，液体内部温度相同，下面的气泡受到水的压强大于上面的气泡受到水的压强，气泡在上升过程中会不断变大，图丙符合沸腾前的变化情况；
（4）实验中多次测量可避免实验的偶然性寻求普遍规律。
故答案为：（1）88；（2）水在沸腾时持续吸热，温度保持不变；（3）丙；（4）A。
【点评】本题考查温度计的读数方法、水沸腾时温度变化特点、水沸腾前后气泡的变化规律、实验过程中多次测量的目的。
16．（7分）小天妈妈买到一块绿松石小工艺品，小天想知绿松石的密度，进行了如下实验步骤。

（1）按图甲调节天平横梁平衡，这一过程中的错误是　游码未放在零刻度线上　；
（2）纠正错误后，小天调节天平平衡并测量出该工艺品的质量，当天平平衡时，右盘砝码和游码如图乙所示，工艺品的质量m为　27　g；
（3）小天利用量筒测量工艺品的体积如图丙所示，则该工艺品的体积V石为　10　cm3
（4）计算出这块绿松石制作的工艺品的密度为　2.7　g/cm3
（5）如果小天将实验步骤（2）、（3）互换一下，测出工艺品的密度将偏　大　（选填“大”或“小”）。
【分析】（1）在称量物体的质量之前，要用镊子将游码移到标尺左端的零刻度线处；
（2）天平的分度值为0.2g，工艺品质量m等于砝码质量加游码对应的刻度值；
（3）观察量筒的分度值，工艺品体积V等于量筒的液面的两次读数之差；
（4）用密度公式算出工艺品的密度；
（5）先测体积后测质量，导致质量偏大，根据密度公式分析解答。
【解答】解：（1）在调节横梁平衡时，先要用镊子将游码移到标尺左端的零刻度线处，而图中游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（2）由图知，工艺品的质量：m石＝20g+5g+2g＝27g，
（3）工艺品的体积：V石＝30mL﹣20mL＝10mL＝10cm3，
（4）工艺品的密度：
ρ＝＝＝2.7g/cm3。
（5）如果小天将实验步骤（2）、（3）互换一下，即先测体积后测质量，由于工艺品从水中取出时会沾上一些水，所以会导致所测质量偏大，根据ρ＝知，测出工艺品的密度将偏大；
故答案为：（1）游码未放在零刻度线上；（2）27；（3）10；（4）2.7；（5）大。
【点评】本题考查了天平的调节、量筒读数、天平的读数、固体密度的测量方法和误差分析等知识。
17．（8分）小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”。
（1）实验时选用两节新干电池作为电源，则电压表的量程为　0～3V　；
（2）按图连接电路后，接通电路前，应把滑片P移到滑动变阻器的　右　（选填“左”或“右”）端；目的是　使其阻值最大，保护电路　。
（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表示数始终为0，电压表有示数始终未3V．则电路中产生的故障是：　与电压表并联部分电路断路　。
（4）排除故障后，小亮在实验中通过改变滑动变阻器的阻值，测得的电流及对应的电压值如表：小亮在实验时使用的电阻为　5　Ω，分析表中的数据可得到的结论是：　电阻不变，导体中的电流与它两端的电压成正比　
U/V
2.5
2.0
1.5
1.0
0.5
I/A
0.5
0.4
0.3
0.2
0.1

【分析】（1）每节干电池的电压为1.5V，总电压为3V，从而可确定电压表的量程；
（2）为保护电路，在闭合开关前，应将滑片移至最大阻值处；
（3）当电路中某处断路时，则该处电路两端的电压等于电源电压；
（4）因为是定值电阻，可根据任意一组的电压和电流值由R＝计算出电阻值；
分析电流与电压值的变化，得出电流与电压的正比例关系。
【解答】解：（1）两节干电池的电压为3V，所以电压表可选择0～3V的量程；
由图知，滑动变阻器的下面接了左边的接线柱，所以闭合开关前，应将滑片移至最右端，使其阻值最大，目的是为了保护电路；
（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表示数始终为0，说明电路存在断路处，电压表有示数始终为3V，说明与电压表并联之外的电路完好，则与电压表并联部分电路断路；
（4）由表格中数据知，电阻的阻值：R＝＝＝5Ω；
电阻不变，电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，可知电阻不变，导体中的电流与它两端的电压成正比。
故答案为：（1）0～3V；（2）右；使其阻值最大，保护电路；（3）与电压表并联部分电路断路；（4）5；电阻不变，导体中的电流与它两端的电压成正比。
【点评】本题是探究电流与电压关系的实验，考查了滑动变阻器、电压表的使用，实验数据及电路故障的分析，这些都是电学实验的常见问题。
四、论述计算题
18．（6分）上海自主研发了一种氢燃料汽车，它使用氢气代替汽油。在一次测试中，汽车在水平路面行驶，它的发动机输出3000N的牵引力，汽车在5min内行驶了9000m。求这段时间内：
（1）汽车牵引力所做的功。
（2）汽车牵引力做功的功率。
【分析】汽车在水平路面行驶，汽车牵引力已知，行驶的距离，可求出做的功；
已知时间可算出功率。
【解答】解：（1）汽车在水平路面行驶，汽车牵引力F＝3000N，
牵引力做功：W＝Fs＝3000N×9000m＝2.7×107J。
（2）时间t＝5min＝300s，汽车牵引力做功的功率：
P＝＝＝9×104W。
答：（1）汽车牵引力做的功是2.7×107J；
（2）汽车牵引力做功的功率为9×104W。
【点评】本题考查了功和功率的计算，是考试的重点；在计算过程中，要注意单位的换算。
19．（8分）在如图所示的电路中，电源电压6V保持不变，滑动变阻器R2标有“20Ω 1A”字样，闭合开关S后，电压表的示数为2V，电流表的示数为0.2A.求：
（1）定值电阻R1的阻值。
（2）滑动变阻器R2的电功率。.

【分析】（1）由图甲可知，定值电阻R1与滑动变阻器串联，电压表测量定值电阻R1两端的电压，电流表测量电路中的电流，根据R＝可计算出定值电阻R1的阻值；
（2）根据串联电路电压规律可计算出滑动变阻器两端的电压，利用P＝UI可计算出滑动变阻器的电功率。
【解答】解：（1）由图甲可知，定值电阻R1与滑动变阻器串联，电压表测量定值电阻R1两端的电压，电流表测量电路中的电流，
由电压表的示数为2V，可知定值电阻R1两端的电压U1＝2V，电流表的示数为0.2A，可知通过定值电阻R1的电流为0.2A，
由欧姆定律可得定值电阻R1的阻值：R1＝＝＝10Ω；
（2）串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压：U2＝U﹣U1＝6V﹣2V＝4V，
滑动变阻器的电功率P2＝U2I2＝4V×0.2A＝0.8W。
答：（1）定值电阻R1的阻值是10Ω；
（2）滑动变阻器的电功率是0.8W。
【点评】本题考查串联电路特点、欧姆定律、电功率公式的灵活运用。
20．（8分）如图所示，将一物体挂在弹簧测力计的挂钩上，测出物体的重力为10N，把物体浸没在圆柱形容器的水中（水未溢出），静止时测力计的示数为6N，已知容器的底面积为100cm2（g＝10N/kg）。求：
（1）物体浸没在水中时所受的浮力；
（2）物体的密度；
（3）物体浸没在水中时，水对容器底部增大的压强。

【分析】（1）利用称重法求物体受到的浮力；
（2）利用G＝mg求物体的质量，利用阿基米德原理的推导公式F浮＝ρ水V排g求物体排开水的体积，由于物体浸没在水中，物体的体积等于排开水的体积，再利用密度公式求物体密度；
（3）利用V排＝S容h求容器内水的深度增大值，利用p＝ρgh求水对容器底部压强的增大值。
【解答】解：
（1）物体浸没在水中时受到的浮力：
F浮＝G﹣F示＝10N﹣6N＝4N；
（2）物体的质量：
m＝＝＝1kg，
由F浮＝ρ水V排g得排开水的体积：
V排＝＝＝4×10﹣4m3，
因为物体浸没在水中，
所以物体的体积：V＝V排＝4×10﹣4m3，
物体密度为：
ρ＝＝＝2.5×103kg/m3；
（3）由V排＝S容h得容器内水的深度增大值：
Δh＝＝＝0.04m，
水对容器底部压强的增大值：
Δp＝ρ水gΔh＝1×103kg/m3×10N/kg×0.04m＝400Pa。
答：（1）物体浸没在水中时所受的浮力为4N；
（2）物体的密度为2.5×103kg/m3；
（3）物体浸没在水中时，水对容器底部增大的压强为400Pa。
【点评】本题为力学综合题，考查了重力公式、阿基米德原理、密度公式、液体压强公式、称重法测浮力的应用，易错点在第三问，要会利用V排＝S容h求容器内水的深度增大值。
