2022年中考物理真题专题练习—电与磁

这是一份2022年中考物理真题专题练习—电与磁，共15页。

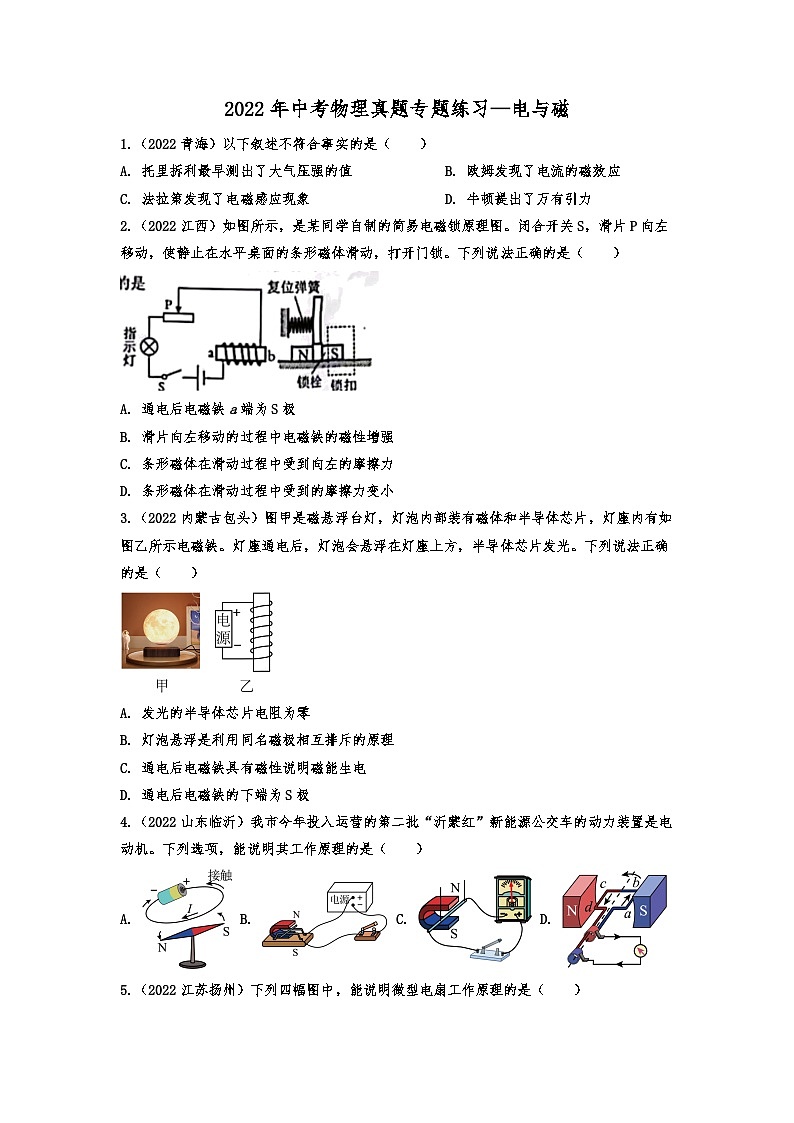

2022年中考物理真题专题练习—电与磁1.（2022青海）以下叙述不符合事实的是（　　）A. 托里拆利最早测出了大气压强的值 B. 欧姆发现了电流的磁效应C. 法拉第发现了电磁感应现象 D. 牛顿提出了万有引力2.（2022江西）如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（　　）A. 通电后电磁铁a端为S极B. 滑片向左移动的过程中电磁铁的磁性增强C. 条形磁体在滑动过程中受到向左的摩擦力D. 条形磁体在滑动过程中受到的摩擦力变小3.（2022内蒙古包头）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（　　）A. 发光的半导体芯片电阻为零B. 灯泡悬浮是利用同名磁极相互排斥的原理C. 通电后电磁铁具有磁性说明磁能生电D. 通电后电磁铁的下端为S极4.（2022山东临沂）我市今年投入运营的第二批“沂蒙红”新能源公交车的动力装置是电动机。下列选项，能说明其工作原理的是（　　）A. B. C. D. 5.（2022江苏扬州）下列四幅图中，能说明微型电扇工作原理的是（　　）A.  B. C.  D. 6.（2022江苏泰州）如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（　　）A.  B.  C.  D. 7.（2022辽宁本溪铁岭辽阳）如图所示，小明送给奶奶一个电动足部按摩器，可以对足底进行加热、按摩。下列说法正确的是（　　）A. 按摩器工作时将机械能转化为电能B. 按摩器的工作原理与动圈式话筒的工作原理相同C. 按摩器发热利用了电流的热效应D. 对足底加热时，足底温度升高，利用做功的方式改变足底的内能8.（2022江西）如图所示，是某同学在科技节上展示的作品结构图。该作品的工作原理是通电线圈在______中受力转动，它就是一个自制的______机模型图。9.（2022青海）如图所示，磁悬浮盆景的底端有磁铁，底座内部有一个金属线圈。线圈通电后，周围产生___________（选填“磁场”或“磁感线”），这是电流的___________效应。盆景能悬浮在空中，其原理是___________。10.（2022江苏扬州）如图，请标出通电螺线管的N极和图中磁感线的方向。 11.（2022江苏苏州）在图的括号内标出小磁针右端的极性，用箭头标出P点磁感线的方向； 12.（2022江苏泰州）如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。 13.（2022山东泰安）如图所示，根据通电螺线管中的电流方向标出螺线管的极。 14.（2022江苏无锡）根据图丙中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性（“+”或“-”）。 15.（2022辽宁本溪铁岭辽阳）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。 16.（2022江苏无锡）如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对____________有力的作用，利用这一原理可以制成____________机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向____________运动。17.（2022江苏苏州）阅读材料，回答问题超级镜子发电站我国用熔盐和1.2万块镜子，建成亚洲第一发电站——甘肃敦煌100MW熔盐塔式太阳能光热电站如图甲所示，该发电站通过电脑控制镜子的反射方向，持续地将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。经过蒸汽发生器后的熔盐，降温回到低温熔盐罐，从而循环下去。该电站的两个熔盐罐中共存储3万吨熔盐（熔点为210℃），白天高温熔盐罐把能量储存起来，夜晚再把罐中的高温熔盐释放出来发电，可以实现24小时稳定电力输出。
请回答：（1）高温熔盐罐利用熔盐储存___________。高温熔盐进入蒸汽发生器，通过___________（做功/热传递）方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电；（2）低温熔盐罐的温度应___________（>/<）210℃；（3）该发电站正常工作24h，可发电___________度；（4）从图乙中可以看出，镜子大致以吸热塔为中心依次排列，吸热塔南面的镜子较少，北面的较多。请你结合图丙情形分析，在南面和北面同样的镜子a和b，___________反射到吸热塔的光能更多。18.（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。
 额定电压220V紫外线灯管功率20W烘干功率500W烘干温度55℃-85℃某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________A.禁止用潮湿的手操作B.消毒柜的金属外壳不需要接地C.消毒时切勿将塑料等不耐高温的食具靠近R1D.严禁在无保护条件下，直视正在工作中的紫外线灯管（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。
2022年中考物理真题专题练习—电与磁参考答案1.（2022青海）以下叙述不符合事实的是（　　）A. 托里拆利最早测出了大气压强的值 B. 欧姆发现了电流的磁效应C. 法拉第发现了电磁感应现象 D. 牛顿提出了万有引力【答案】B2.（2022江西）如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（　　）A. 通电后电磁铁a端为S极B. 滑片向左移动的过程中电磁铁的磁性增强C. 条形磁体在滑动过程中受到向左的摩擦力D. 条形磁体在滑动过程中受到的摩擦力变小【答案】B3.（2022内蒙古包头）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（　　）A. 发光的半导体芯片电阻为零B. 灯泡悬浮是利用同名磁极相互排斥的原理C. 通电后电磁铁具有磁性说明磁能生电D. 通电后电磁铁的下端为S极【答案】B4.（2022山东临沂）我市今年投入运营的第二批“沂蒙红”新能源公交车的动力装置是电动机。下列选项，能说明其工作原理的是（　　）A. B. C. D. 【答案】B5.（2022江苏扬州）下列四幅图中，能说明微型电扇工作原理的是（　　）A.  B. C.  D. 【答案】C6.（2022江苏泰州）如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（　　）A.  B.  C.  D. 【答案】A7.（2022辽宁本溪铁岭辽阳）如图所示，小明送给奶奶一个电动足部按摩器，可以对足底进行加热、按摩。下列说法正确的是（　　）A. 按摩器工作时将机械能转化为电能B. 按摩器的工作原理与动圈式话筒的工作原理相同C. 按摩器发热利用了电流的热效应D. 对足底加热时，足底温度升高，利用做功的方式改变足底的内能【答案】C8.（2022江西）如图所示，是某同学在科技节上展示的作品结构图。该作品的工作原理是通电线圈在______中受力转动，它就是一个自制的______机模型图。【答案】    ①. 磁场    ②. 电动9.（2022青海）如图所示，磁悬浮盆景的底端有磁铁，底座内部有一个金属线圈。线圈通电后，周围产生___________（选填“磁场”或“磁感线”），这是电流的___________效应。盆景能悬浮在空中，其原理是___________。【答案】    ①. 磁场    ②. 磁    ③. 同名磁极相互排斥10.（2022江苏扬州）如图，请标出通电螺线管的N极和图中磁感线的方向。【答案】11.（2022江苏苏州）在图的括号内标出小磁针右端的极性，用箭头标出P点磁感线的方向；【答案】12.（2022江苏泰州）如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。【答案】13.（2022山东泰安）如图所示，根据通电螺线管中的电流方向标出螺线管的极。【答案】14.（2022江苏无锡）根据图丙中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性（“+”或“-”）。【答案】15.（2022辽宁本溪铁岭辽阳）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。【答案】16.（2022江苏无锡）如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对____________有力的作用，利用这一原理可以制成____________机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向____________运动。【答案】    ①. 通电导体    ②. 电动    ③. 右17.（2022江苏苏州）阅读材料，回答问题超级镜子发电站我国用熔盐和1.2万块镜子，建成亚洲第一发电站——甘肃敦煌100MW熔盐塔式太阳能光热电站如图甲所示，该发电站通过电脑控制镜子的反射方向，持续地将太阳光聚集在塔顶的吸热器上，加热其中的熔盐，使其温度升高。高温熔盐向下流入温度为565℃的高温熔盐罐，热泵将它打入蒸汽发生器，与其中的冷水进行热交换，产生高温高压的水蒸气，水蒸气推动汽轮机带动发电机发电。经过蒸汽发生器后的熔盐，降温回到低温熔盐罐，从而循环下去。该电站的两个熔盐罐中共存储3万吨熔盐（熔点为210℃），白天高温熔盐罐把能量储存起来，夜晚再把罐中的高温熔盐释放出来发电，可以实现24小时稳定电力输出。
请回答：（1）高温熔盐罐利用熔盐储存___________。高温熔盐进入蒸汽发生器，通过___________（做功/热传递）方式使冷水变成高温高压水蒸气，推动汽轮机带动发电机发电；（2）低温熔盐罐的温度应___________（>/<）210℃；（3）该发电站正常工作24h，可发电___________度；（4）从图乙中可以看出，镜子大致以吸热塔为中心依次排列，吸热塔南面的镜子较少，北面的较多。请你结合图丙情形分析，在南面和北面同样的镜子a和b，___________反射到吸热塔的光能更多。【答案】    ①. 内能    ②. 热传递    ③. >    ④. 2.4×106    ⑤. b18.（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。
 额定电压220V紫外线灯管功率20W烘干功率500W烘干温度55℃-85℃某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________A.禁止用潮湿的手操作B.消毒柜的金属外壳不需要接地C.消毒时切勿将塑料等不耐高温的食具靠近R1D.严禁在无保护条件下，直视正在工作中的紫外线灯管（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。【答案】    ①. B    ②. 200Ω    ③. 242    ④. 6
