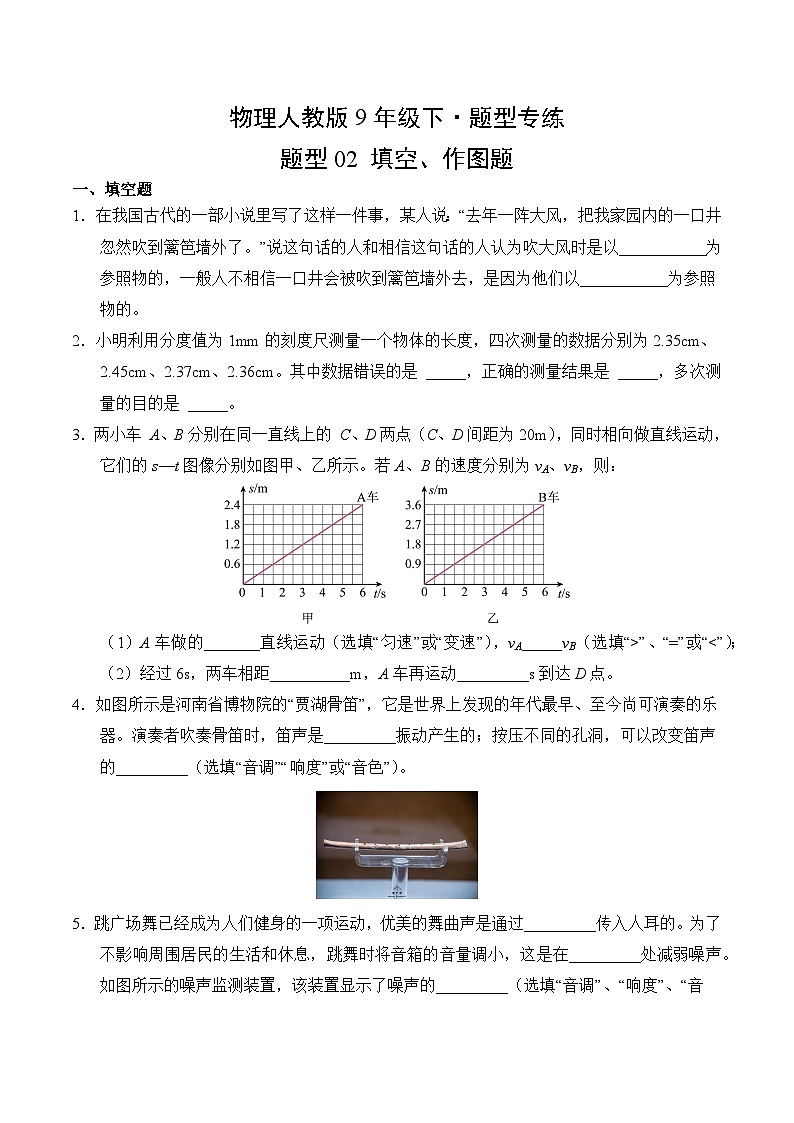

物理人教版9年级下题型专练02 填空、作图题

1．在我国古代的一部小说里写了这样一件事，某人说：“去年一阵大风，把我家园内的一口井忽然吹到篱笆墙外了。”说这句话的人和相信这句话的人认为吹大风时是以___________为参照物的，一般人不相信一口井会被吹到篱笆墙外去，是因为他们以___________为参照物的。

2．小明利用分度值为1mm的刻度尺测量一个物体的长度，四次测量的数据分别为2.35cm、2.45cm、2.37cm、2.36cm。其中数据错误的是 _____，正确的测量结果是 _____，多次测量的目的是 _____。

3．两小车 A、B分别在同一直线上的 C、D两点（C、D间距为20m），同时相向做直线运动，它们的s—t图像分别如图甲、乙所示。若A、B的速度分别为vA、vB，则：

（1）A车做的_______直线运动（选填“匀速”或“变速”），vA_____vB（选填“>”、“=”或“<”）；

（2）经过6s，两车相距__________m，A车再运动_________s到达D点。

4．如图所示是河南省博物院的“贾湖骨笛”，它是世界上发现的年代最早、至今尚可演奏的乐器。演奏者吹奏骨笛时，笛声是_________振动产生的；按压不同的孔洞，可以改变笛声的_________（选填“音调”“响度”或“音色”）。

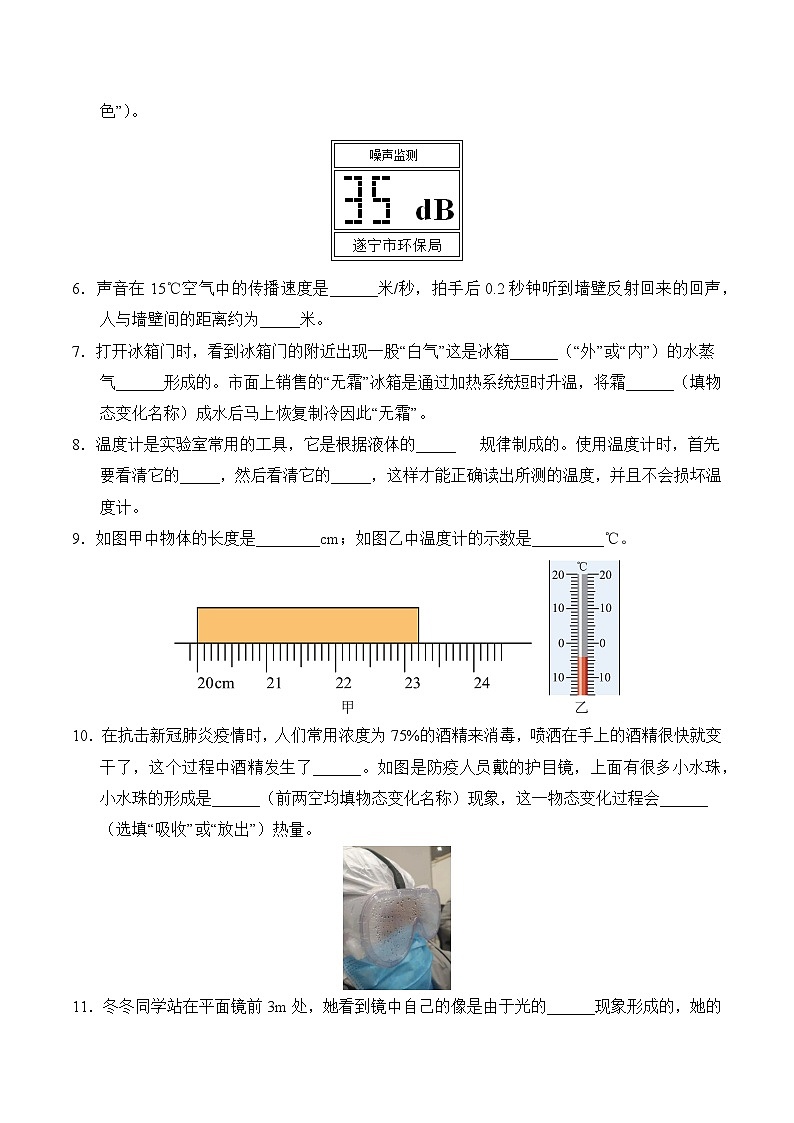

5．跳广场舞已经成为人们健身的一项运动，优美的舞曲声是通过_________传入人耳的。为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小，这是在_________处减弱噪声。如图所示的噪声监测装置，该装置显示了噪声的_________（选填“音调”、“响度”、“音色”）。

6．声音在15℃空气中的传播速度是______米/秒，拍手后0.2秒钟听到墙壁反射回来的回声，人与墙壁间的距离约为_____米。

7．打开冰箱门时，看到冰箱门的附近出现一股“白气”这是冰箱______（“外”或“内”）的水蒸气______形成的。市面上销售的“无霜”冰箱是通过加热系统短时升温，将霜______（填物态变化名称）成水后马上恢复制冷因此“无霜”。

8．温度计是实验室常用的工具，它是根据液体的_____   规律制成的。使用温度计时，首先要看清它的_____，然后看清它的_____，这样才能正确读出所测的温度，并且不会损坏温度计。

9．如图甲中物体的长度是________cm；如图乙中温度计的示数是_________℃。

10．在抗击新冠肺炎疫情时，人们常用浓度为75%的酒精来消毒，喷洒在手上的酒精很快就变干了，这个过程中酒精发生了______。如图是防疫人员戴的护目镜，上面有很多小水珠，小水珠的形成是______（前两空均填物态变化名称）现象，这一物态变化过程会______（选填“吸收”或“放出”）热量。

11．冬冬同学站在平面镜前3m处，她看到镜中自己的像是由于光的______现象形成的，她的像到镜面的距离为______m；如图所示，若在平面镜不动的情况下，要让激光笔射中目标，可保持激光笔的入射点不变，将其______（选填“顺”或“逆”）时针转过一定的角度。

12．在疫情防控常态化的今天，各个学校都有严格的防控措施。如图甲是每天量体温的红外线测 温仪，红外线是一种___________（选填“可见光”或者“不可见光”）它是利用红外线的___________ 效应工作的，其中___________图能反映测温过程中红外线的传播情况（选填“乙”或“丙”）。

13．如图所示，当汽车在山路AB路段行驶时，由于光的___________，司机看不到BC路段的情况，人们利用光的___________（选填“反射”或“折射”）规律，在公路急拐弯B处装上___________（填“平面”、“凸面”或“凹面”）镜，以减少事故的发生。

14．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，光经过凸透镜后___________（选填“会聚”或“发散”）在光屏上成倒立缩小的像，生活中的___________（选填“照相机”或“投影仪”）就是利用这一原理制成的。

15．刷脸支付过程中需要使用到摄像头进行拍摄。如图所示，当人脸靠近摄像头时，光源自动打开，照亮________（选填“人脸”或“显示屏”），人脸通过摄像头成一个倒立、________的实像，从而实现支付；为了能成清晰的像，人脸到镜头的距离应满足的条件是________；当人脸远离镜头，所成的像________ （选填“变大”、“变小”或“不变”）。

16．一个瓶子能盛1kg水，用这个瓶子能盛______kg水银。质量为900g的一块冰熔化成水后质量为______kg，体积将______（填“变大”“变小”或“不变”）（水银密度13.6×103kg/m3，冰的密度是0.9×103kg/m3）。

17．新冠肺炎疫情防控期间，医院内氧气的需求量越来越大。某氧气瓶内氧气用掉一半后，氧气瓶中氧气的密度______（选填“变大”“变小”或“不变”），若某氧气瓶内装有密度为 3kg/m3 的氧气，某次用掉其中质量的三分之一，则氧气瓶内剩余氧气的密度为________kg/m3。

18．如图，小依测得物理课本宽度为______cm，水杯的质量为______g，停表的读数为_____s。

19．我们日常生活中的“重”字在不同时候往往代表不同的物理意义，比如：①铁比棉花“重”；②将质量不同的物体分别放在已调平的天平两盘中，“重”的那端将下降；③一个苹果由月球运至地球变“重”了。通过学习物理，我们知道：说法①中的“重”是指________大，说法②中的“重”是指________大，说法③中的“重”是指________大。

20．如图是小聪配戴一次性口罩时按压金属条后的形状，可见该金属条的形变_______（选填“是”或“不是”）弹性形变，戴上口罩后，耳带对耳朵的压力_______（选填“属于”或“不属于”）弹力。

21．如图所示是球球自制的水平仪，它由装有水和气泡且两端封闭的透明吸管固定在薄木板上组成的，用它能检查桌面是否水平。将它底边放在桌面上，如图所示，则该桌面__________（选填“左”或“右”）端高，桌面对水平仪的支持力由于__________的形变而产生的，该支持力与__________力是一对相互作用力。

22．热爱运动的小罗同学在平直跑道上跑步。如图所示，当他后脚用力蹬地时，后脚鞋底受到地面摩擦力的方向是向___________的。鞋底有花纹，是为了___________摩擦，鞋底与地面的摩擦是___________（选填“有益”或“有害”）的。

23．如图所示，小明用100N的水平拉力，小红用50N的水平推力共同作用在小车上，小车在平直道路上匀速前进，则二人的合力是________N。一会儿，小明为了照顾小红，增大水平拉力到120N，这时，小红只需要_______N的水平推力就可使小车仍然匀速前进。

24．甲、乙两弹簧测力计互拉，甲拉乙的力为，乙拉甲的力如图所示，则：

（1）为___________N；

（2）小明发现的示数与相同，且两力在同一直线上。他认为：和这两个力，二力平衡。小明的判断是___________的（选填：“错”、“对”），依据是___________。

25．大气压与生活密切相关，驻守青藏高原的战士用普通锅煮不熟饭，是因为高原上的大气压较低，导致水的沸点___________（选填“降低”、“不变”或“升高”）的缘故。某同学在青藏高原做“托里拆利实验”，液面稳定后的现象如图所示，当时测量的大气压为___________mmHg，说明气压随高度的增加而___________（选填“增大”“减小”或“不变”）。

26．如图所示是家用煤气灶灶头的示意图，使用时打开煤气阀门，拧动点火装置，煤气和空气在进口处混合流向燃烧头被点燃，而煤气不会从进口处向空气中泄漏，其原因是进口处煤气流速 _____（选填“大”或“小”），压强 _____（选填“大于”、“小于”或“等于”）大气压强。此原理如果应用在高速列车的候车过程中，为了安全起见，高速列车的速度越大，人离轨道的距离要越 _____（选填“远”或“近”）。

27．一打捞公司，从江河里打捞如图甲所示的圆柱体物体，钢丝绳匀速竖直提起该物体所承受的拉力F随物体下表面距水面深度h的变化关系如图乙所示，则该物体浸没时所受到的浮力是_________N；该物体的密度是________kg/m3，该物体的底面积是________m2。（；）

28．一位学生背着书包从1楼匀速登上5楼，总共登了12m，书包和人总重为600N，则该同学做功 _____J，如果耗时20s，功率为 _____W；登上五楼以后他步行30m到达教室，此时重力做功 _____J。

29．如图甲所示，有一底面积为0.01m2，质量为3kg的正方体物块，在拉力F的作用下在水平面上做直线运动。拉力随时间变化、速度随时间变化图像分别如图乙、丙所示，已知物块在2～4s的运动距离为2m。则物体在2～4s物块受到的摩擦力为 ___________；在前6s内，拉力F做的功是 ___________。

30．如图是一种拉杆式旅行箱的示意图，轮子可以使在拉动时_____（选填“减小”或“增大”）与地面的摩擦，使用时它相当于一个_____杠杆（选填“省力”或“费力”）。若旅行箱内装满物体且质量分布均匀，其总重为210N，轻质拉杆拉出的长度是箱体长度的二分之一，要使旅行箱和拉杆构成的杠杆水平平衡，则竖直向上的拉力F为_____。

31．某工人用如图所示的装置把重240N的物体提高1m，所用的拉力为150N，则该工人克服重力所做的有用功为_______J，总功为_______J，该滑轮组的机械效率是________。

32．杆秤是人们生活中常用的工具，如图是用杆秤测量物体M质量时的示意图，已知秤砣质量为0.3kg，提纽到秤钩的距离OB为3cm，当秤砣在A处时距提纽12cm，杆秤恰好平衡，不计秤杆及秤钩质量，则物体M质量为________kg。

33．汽车发动机工作时，需要对它进行冷却。人们常常选用“水”作冷却液，这是因为水的 ___________较大，冷却效果好；当水吸收发动机缸体热量后，水的内能 ___________，2kg水由20℃升高到70℃时吸收的热量是 ___________（c水=4.2×103J/(kg·℃)。

34．2020 年初，新冠状病毒（2019-nCOV）肆虐中国，它的颗粒直径约为100___________（选填“nm/μm/mm”），病毒的传播主要依靠飞沫和飞沫核作为载体，在空气中漫无目地漂浮，飞沫的运动___________（选填“是”或“不是”）分子运动。

35．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起。给瓶内打气时，这是通过 ___________的方式使瓶内气体内能 ___________（选填“增大”或“减少”），能量转化跟汽油机四冲程中的 ___________（选填“压缩”或“做功”）冲程相同；瓶塞跳起过程中，是 ___________能转化为 ___________能，能量转化跟汽油机四冲程中的 ___________（选填“压缩”或“做功”）冲程相同。

36．如图，验电器是检测物体是否带___________（选填“电”或“磁”）的仪器。用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有___________（选填“同种”或“异种”）电荷，相互___________（选填“吸引”或“排斥”）。

37．小明将铜片、锌片插入土豆，制成土豆电池。如图所示，闭合开关S1，发光二极管发光，则：

（1）此装置的能量转化方式主要是：___________能转化为 ___________能再转化为光能；

（2）观察发光二极管可知，铜片是土豆电池的 ___________极。

38．如图所示的电路中，三个小灯泡的连接方式是 ___________（填“串联”、“并联”或“混联”）；当闭合开关S时，电流表A1，A2，A3的示数分别是1.8A、0.9A、0.5A，则通过灯泡L1和L3的电流分别是 ___________A和 ___________A。

39．如图所示，电阻箱的示数为________________Ω。

40．在番茄上相隔一定距离分别插入锌、铜金属片，可做成“番茄电池”，将番茄电池与已调零的电压表相连，指针偏转如图所示。则甲片是番茄电池的_______极，番茄电池两端电压为______V。

41．如图甲所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器，移动滑片P从一端至另一端，a、b两端电压U和通过的电流I之间的关系如图乙所示，则电源电压为___________V，R1的阻值为___________Ω，滑动变阻器的最大阻值为___________Ω。

42．疫情居家学习期间，小易利用家中物品开展实践活动，研究电阻的大小与导体横截 面积的关系。图甲是他自制的调光小台灯，闭合开关，向左移动夹子，小灯泡亮度变化不明显，欲使实验效果更明显一些，应选择___________（填“粗一些”或“细一些”）的铅笔芯实验，他断开家中其他用电器，电能表的示数如图乙所示，只让取暖器工作 30min，发现电能表转了600转，该取暖器的电功率是___________W，电能表的读数变为___________kW•h。

43．如图甲是某电热水器的电路图。其中U=3V，为可调电阻；为热敏电阻，其阻值随温度变化的关系如图乙所示；为电阻丝加热器；和均置于水箱中，电磁继电器线圈电阻忽略不计。当电磁继电器线圈中的电流达到0.04A时，衔铁会被吸下。

（1）控制电路工作时，电磁铁的上端是____极，热水器中水的温度升高时，热敏电阻的阻值将______（选填“变大”、“不变”或“变小”）；工作电路中的a端应接_______线（选填“火”或“零”）；

（2）当电磁继电器线圈中的电流为0.03A，指示灯______灯发光（选填“红”或“绿”）；

（3）如果将热水器中的最高水温设置为80℃，的阻值应该调至_____，此时在内产生的热量是______J。

44．2020年新春之际出现了罕见的新型冠状病毒疫情，面对突如其来的疫情，在党中央坚强的领导和部署指挥下，举国上下，万众一心，科学抗疫。

（1）科研部队针对新型冠状病毒早期症状研制出一种红外线测温仪，人体辐射的你波长约为10μm，10μm=___________m，则人体辐射的红外线的频率约为___________Hz；

（2）病毒对紫外线和热敏感，高温加热、乙醚、75%乙醇、含氯消毒剂均可有效灭活病毒。我们有时需要使用 75%乙醇以喷雾的方式进行消杀，不久后我们就会闻到刺鼻的气味，这是典型的___________现象；

（3）病毒可通过空气传播。当我们吸气时，肺的容积增大，肺内空气压强___________（选填“增大” 或“减小”），在___________的作用下，含病毒的空气将经鼻腔、气管进入肺中。反之，呼气时将会将肺内含有病毒的气体排出体外。所以为了保护自己与他人，我们在疫情期间，要尽量居家隔离，外出时必须佩戴口罩。

45．春暖花开，游客们远远地闻到阵阵花香，这是______现象；“天宫课堂”航天员老师王亚平用水搭建了一座液体桥（如图），水能在两塑料板间连接成桥，是因为______；中国航天的伟大征程从“天宫”建站到“嫦娥”奔月，从“天问”探火到“羲和”追日，在地球、月球、火星、太阳中，空间尺度最大的是______；各种原子都具有相似的结构，处于原子中心的原子核是由______和中子组成的，原子核周围的______绕原子核高速旋转。

46．如图，水中的A点有一小灯，岸上的人看到它的像B。请在图12中画出：A发出的光进入人眼的完整光路。要求保留作图依据。

47．如图所示，小明在A点通过平面镜MN观察昆虫（S点表示）进食的情景。请在图中画出小明观察到昆虫像的光路图。（保留作图痕迹）

48．图中是两条经凹透镜折射后的光线，请画出对应的的两条入射光线。

49．如图所示，一束光线经平面镜反射和凹透镜折射后水平向右射出，且经过点。请你画出完整的光路，填上凹透镜，并标明凹透镜焦点的位置。

50．一细线下拴着一乒乓球，当被弹到如图所示位置时，作出此球所受力的示意图。（不计空气阻力）

51．攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景，图乙是这一时刻的简化图，请以重心O为作用点，在图乙中画出运动员所受的重力G和峭壁对运动员的支持力F支的示意图。

52．如图所示，带正电的小球甲固定于水平绝缘支架上，另一带正电的小球乙从甲正上方A点由静止释放（图中虚线表示两球球心的连线）。已知：电荷间的相互作用力随它们之间的距离的减小而增大。若乙运动至B点时，所受重力恰好等于甲对它的排斥力，C点为小球运动最低点，请你画出小球从A 到C点过程中所受合力大小随下落高度h变化的图象（不计空气阻力）。

53．“新冠”病毒疫情以来，为避免同学们用手按压宿舍楼大门的开门按钮造成交叉传染， 小明用轻质木杆自制了“脚踏式杠杆”借助杠杆按动按钮，如图所示。当小明在C点用脚给杠杆施加垂直于OA的压力F1时，按钮触发，大门打开。请画出杠杆的动力臂l1、阻力F2以及阻力臂l2。

54．小华借助如图滑轮组提升重物，请画出人站在地面提升物体的绕线方法。

55．在下图中结合手电筒的实物图，在右边虚线框内画出手电筒的电路图。

56．请根据电路图，用笔画线代替导线将图乙中的电路连接完整（导线不能交叉）。

57．如图所示，电源电压不变，R0是定值电阻，闭合开关，将滑动变阻器的滑片P从最右端b滑动到最左端a的过程中，请画出电流表示数I随电压表示数U变化的大致关系图。

58．如图是小雪连接的用伏安法测定值电阻的实验电路。请你在图中只改动两根导线连接，使开关闭合后电路正常工作（用“×”标出改动导线，以笔画线代替导线，画出改接导线，导线不许交叉）。

59．图是一位同学为测量小灯泡的功率所连的电路。这个电路有什么错误或不妥之处？应该怎样纠正？请你画出正确的电路图。

60．如图所示，在遵守安全用电原则的前提下，用笔画线代替导线将图中引出线、、、、、正确连入家庭电路中（开关只控制灯泡）。
