湖南省各地市2022年中考物理真题分项汇编-17电磁学（电功和电功率-选择、填空、实验题2）

这是一份湖南省各地市2022年中考物理真题分项汇编-17电磁学（电功和电功率-选择、填空、实验题2），共16页。

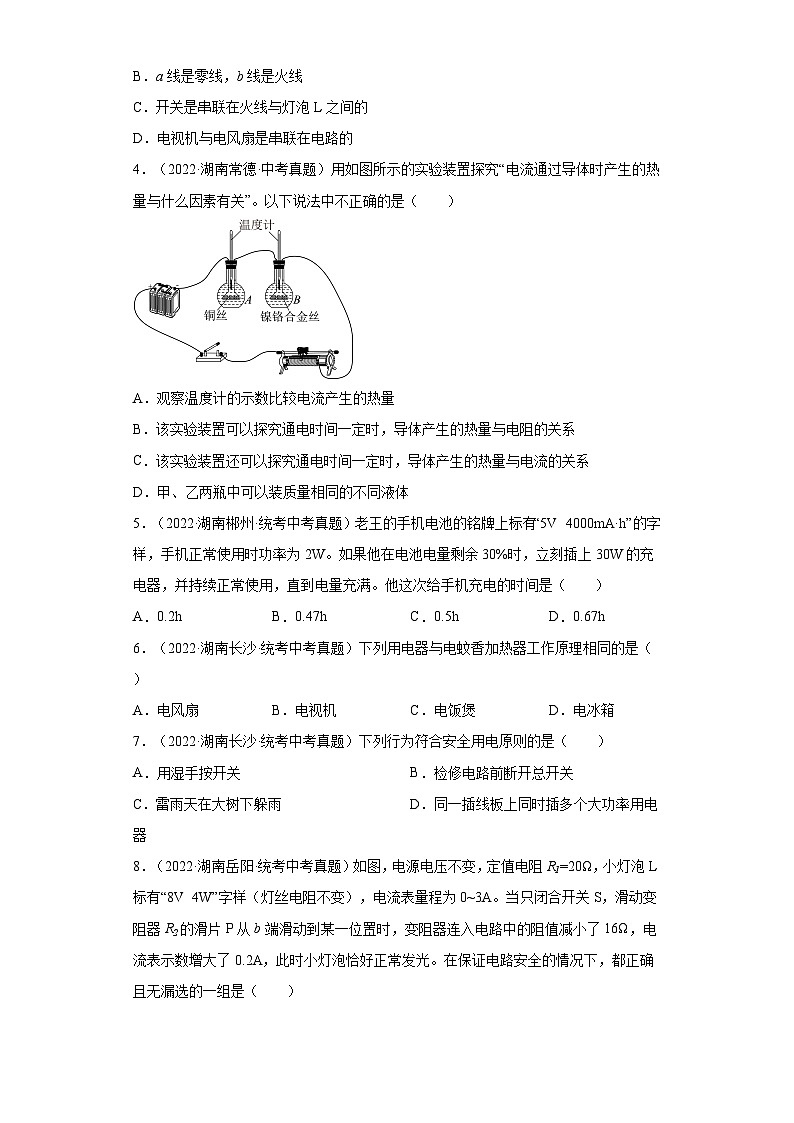

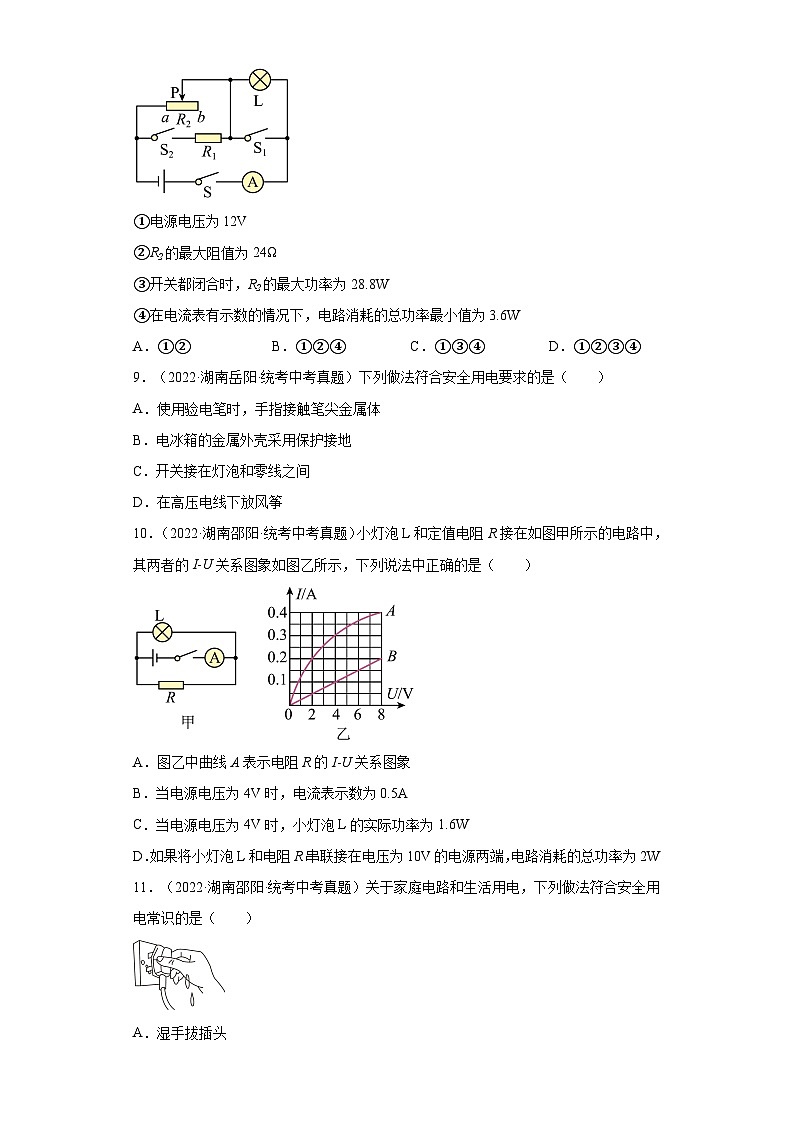

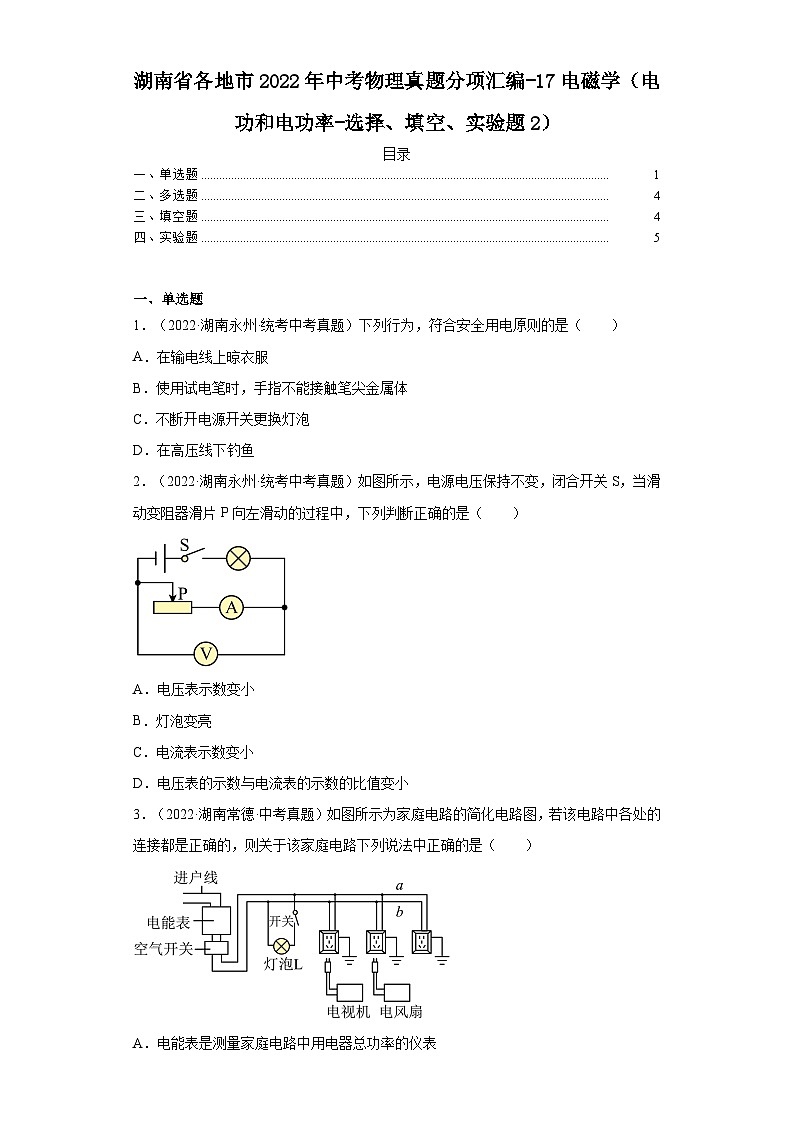

湖南省各地市2022年中考物理真题分项汇编-17电磁学（电功和电功率-选择、填空、实验题2）目录一、单选题二、多选题三、填空题四、实验题一、单选题1．（2022·湖南永州·统考中考真题）下列行为，符合安全用电原则的是（　　）A．在输电线上晾衣服B．使用试电笔时，手指不能接触笔尖金属体C．不断开电源开关更换灯泡D．在高压线下钓鱼2．（2022·湖南永州·统考中考真题）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小3．（2022·湖南常德·中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（　　）A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的4．（2022·湖南常德·中考真题）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以下说法中不正确的是（　　）　A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体5．（2022·湖南郴州·统考中考真题）老王的手机电池的铭牌上标有“5V  4000mA·h”的字样，手机正常使用时功率为2W。如果他在电池电量剩余30%时，立刻插上30W的充电器，并持续正常使用，直到电量充满。他这次给手机充电的时间是（　　）A．0.2h B．0.47h C．0.5h D．0.67h6．（2022·湖南长沙·统考中考真题）下列用电器与电蚊香加热器工作原理相同的是（　　）A．电风扇 B．电视机 C．电饭煲 D．电冰箱7．（2022·湖南长沙·统考中考真题）下列行为符合安全用电原则的是（　　）A．用湿手按开关 B．检修电路前断开总开关C．雷雨天在大树下躲雨 D．同一插线板上同时插多个大功率用电器8．（2022·湖南岳阳·统考中考真题）如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V  4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（　　）①电源电压为12V②R2的最大阻值为24Ω③开关都闭合时，R2的最大功率为28.8W④在电流表有示数的情况下，电路消耗的总功率最小值为3.6WA．①② B．①②④ C．①③④ D．①②③④9．（2022·湖南岳阳·统考中考真题）下列做法符合安全用电要求的是（　　）A．使用验电笔时，手指接触笔尖金属体B．电冰箱的金属外壳采用保护接地C．开关接在灯泡和零线之间D．在高压电线下放风筝10．（2022·湖南邵阳·统考中考真题）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（　　）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W11．（2022·湖南邵阳·统考中考真题）关于家庭电路和生活用电，下列做法符合安全用电常识的是（　　）A．湿手拔插头B．有金属外壳的家用电器，金属外壳必须接地C．随意靠近高压带电体D．用铜丝、铁丝代替保险丝12．（2022·湖南怀化·统考中考真题）以下不符合安全用电原则的是（　　）A．检修电路前要切断电源B．多个大功率用电器工作时，可同时使用同一个插座C．冰箱金属外壳应接地使用D．使用试电笔辨别零线和火线时，手应接触笔尾金属体 二、多选题13．（2022·湖南娄底·统考中考真题）如图所示，小明同学设计了一种烟雾报警装置，R0的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于0.3A时，烟雾报警器报警。开关S闭合后，当电流为0.5A时，光敏电阻R的电功率为4W。下列说法正确的是（　　）A．当R处的烟雾浓度逐渐减小时，电流表的示数变大B．电源电压为24VC．当电压表的示数为16V时，烟雾报警器报警D．当电路中电流为0.4A时，R消耗的电功率为6W 三、填空题14．（2022·湖南张家界·统考中考真题）如图所示：电能表示数为___________。某兴趣小组利用该电能表和秒表检测一只标识为“220V  10W”节能灯的实际功率。关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是___________。15．（2022·湖南长沙·统考中考真题）在如图甲所示的电路中，电源电压U保持不变，E和F接线柱只能分别连接A、B、C、D四个接线柱中的一个。小灯泡标有“6V  3W”且不考虑灯丝电阻随温度的变化，图乙为定值电阻的I-U图像，电流表量程为0~3A。滑动变阻器铭牌上标有最大电流2A，最大阻值模糊不清，a、b为电阻丝的端点。将E与A相连，F与D相连，断开开关S，滑动变阻器的滑片P从b端滑到ab中点时，小灯泡恰好正常发光，移动滑片过程中电流表的示数变化了0.1A。（1）小灯泡的电阻为______Ω；（2）滑片P在b端时，通过小灯泡的电流为______A；（3）在保证电路安全的情况下，通过将E、F分别连接到不同的接线柱、控制开关的通断和调节滑片，可以使电路的总功率分别达到最大值和最小值，则与的差值为______W。16．（2022·湖南衡阳·统考中考真题）某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是______。 四、实验题17．（2022·湖南郴州·统考中考真题）如图甲所示为测量小灯泡L功率的电路图，小灯泡L的额定电压为2.5V，电源电压恒为3V。实验中：（1）在连接电路时，开关S应处于________状态；（2）连接完电路后，闭合开关S，发现无论怎样移动滑动变阻器的滑片P，电流表示数始终为零，电压表示数始终为3V。假定电路中只有一处故障，则产生这一现象的原因可能是(       )；A．灯泡短路                B．灯泡断路C．滑动变阻器短路          D．滑动变阻器断路（3）排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，则此时流过灯泡的电流是________A，小灯泡的额定功率为________W；（4）如果要使灯泡两端电压由2.5V调到2V，应该把滑动变阻器的滑片向________滑动（选填“左”、“右”）；（5）根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将(       )A．变大        B．变小        C．不变        D．无法确定18．（2022·湖南怀化·统考中考真题）小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。（1）连接电路时，开关应处于___________状态；（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）(       )（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为___________A，小灯泡的实际功率为___________W；（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率___________W。
参考答案：1．B【详解】A．生活用水属于导体，所以湿衣服是容易导电的物体，在输电线上晾衣服很容易造成触电事故，故A错误；B．使用试电笔时，手指接触笔尖金属体就相当于接触了火线，会触电，所以不能接触笔尖金属体，故B正确；C．在检修电路时，要先切断电源，不断开电源开关更换灯泡容易触电，故C错误；D．安全用电的原则：不接触低压带电体，不靠近高压带电体，否则有触电的风险，所以在高压线下钓鱼容易发生触电事故，故D错误。故选B。2．C【详解】A．由图可知，电压表测滑动变阻器两端电压，在滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，故A错误；B．灯泡的亮暗取决于实际功率的大小，由A可知，滑动变阻器两端电压变大，而电源电压不变，所以灯泡两端的电压变小，由可知，灯泡的实际功率变小，灯泡变暗，故B错误；C．滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路中电阻的特点可知，电路中的总电阻变大，根据可得，电路中的电流变小，所以电流表的示数变小，故C正确；D．由A可知，电压表示数变大，由C可知，电流表的示数变小，所以电压表的示数与电流表的示数的比值变大，故D错误。故选C。3．C【详解】A．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；B．开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B错误；C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。故选C。4．D【详解】A．电流做功产生热量，通过热传递使液体的温度升高，温度计的示数增大，观察温度计的示数比较电流产生的热量，这里体现了转换法，故A正确，A不符合题意；B．该实验装置两电阻丝串联，电流相同，通电时间相同，电阻不同，产热不同，可以探究通电时间一定时，导体产生的热量与电阻的关系，故B正确，B不符合题意；C．通过移动滑动变阻器，改变电路中的电阻，从而改变电路中的电流，观察温度计示数的变化，比较电流产生的热量，所以该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系，故C正确，C不符合题意；D．质量相同的不同液体，比热容不同，吸热能力不同，吸收相同的热量温度变化不同，无法通过温度计的示数的变化比较产热的多少，故D不正确，D符合题意。故选D。5．C【详解】充满时存储的电能需要充的电能充满需要时间故ABD不符合题意；故C符合题意。故选C。6．C【详解】电流做功的过程是电能转化为其它形式能的过程，电蚊香加热器工作时将电能转化为内能；A．电风扇工作时，电能主要转化为机械能，故A不符合题意；B．电视机工作时主要是把电能转化为声能和光能，故B不符合题意；C．电饭煲是利用电流的热效应工作的，把电能转化为内能，故C符合题意；D．电冰箱主要工作部件是压缩机（压缩机实际是一个电动机），正常工作时压缩机主要将电能转化为机械能，故D不符合题意。故选C。7．B【详解】A．接在电路中的开关属于带电体，用湿手按开关时，生活用水属于导体，有可能使电流通过水传到人体，造成人体触电，十分危险，故用湿手按开关不符合安全用电常识，故A不符合题意；B． 检修电路时容易碰到一些用电器的金属部分，若不断开开关，容易发生触电危险，故检修电路前断开总开关符合安全用电原则，故B符合题意；C．雷雨天，雷电容易接触高的物体，雷雨天在大树下躲雨容易发生触电危险，不符合安全用电常识，故C不符合题意；D．在同一个插座上同时使用了多个大功率的用电器，会使干路中的电流过大，容易发生电路火灾，不符合安全用电常识，故D不符合题意。故选B。8．D【详解】①②由于小灯泡L标有“8V4W”字样，所以小灯泡的额定电流为小灯泡的电阻为当滑片P从b端滑动到某一位置时，电流表电流表示数增大了0.2A，此时小灯泡恰好正常发光，所以滑片P在b端时，电路中的电流为当滑片P在b端时，电源电压为U=I（RL+R2b）=0.3A×（16Ω+R2b）①当滑片P在某一位置时，电源电压为U=I额（RL+R2′）=0.5A×（16Ω+R2b-16Ω）②由于电源电压不变，由①②式得R2b=24Ω，U=12V故①②正确；③开关都闭合时，R1、R2并联，小灯泡L被短路，电流表测干路电流。通过R1的电流为由于电流表量程为0~3A，所以当电流表满偏时，通过滑动变阻器R2的电流最大，为I2大=I-I1=3A-0.6A=2.4A所以滑动变阻器R2的最大功率为P=UI2大=12V×2.4A=28.8W故③正确；④当S闭合，S1、S2断开且滑动变阻器的滑片P位于b端时，电路中的电阻最大，电流最小，由①②分析可知，最小电流为I=0.3A，所以在电流表有示数的情况下，电路消耗的总功率最小值为P小=UI=12V×0.3A=3.6W故④正确。总上，①②③④都正确，故D符合题意，ABC不符合题意。故选D。9．B【详解】A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手指不能接触笔尖金属体，否则会发生触电事故，故A不符合题意；B．电冰箱的金属外壳采用保护接地，防止金属外壳漏电，发生触电事故，故B符合题意；C．控制电灯的开关必须接在火线和灯泡之间，若开关接在灯泡和零线之间，断开开关时，灯泡还与火线相连，接触灯泡容易发生触电事故，故C不符合题意；D．安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压电线下放风筝，非常容易发生触电事故，不符合安全用电原则，故D不符合题意。故选B。10．D【详解】A．通过定值电阻R的电流I与电压U成正比，故应为图乙中曲线B表示，故A错误；B．如图所示，灯泡与电阻R并联，电流表测干路电流，当电源电压为4V时，灯泡与电阻R两端电压都为4V，由图乙可知，灯泡电流为0.3A，电阻R电流为0.1A，电流表示数为故B错误；C．当电源电压为4V时，灯泡电流为0.3A，小灯泡L的实际功率为故C错误； D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，灯泡与电阻R电流相同，且两端电压之和为10V，从图乙可查得电流为0.2A时，灯泡两端电压为2V，电阻R两端电压为8V，电路消耗的总功率为故D正确。故选D。11．B【详解】A．水容易导电，用湿手拔插头，会发生触电事故，故A不符合题意；B．使用有金属外壳的家用电器，其外壳必须接地，防止用电器漏电时，出现触电现象，故B符合题意；C．根据安全用电原则可知，不能靠近高压带电体，也不能接触低压带电体，故C不符合题意；D．因为保险丝的熔点低、电阻率大，而铜丝、铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，电流过大时不能切断电路，起不到保护作用，故D不符合题意。故选B。12．B【详解】A．为了确保安全，检修电路前要切断电源，避免接触到火线发生触电危险，故A不符合题意；B．多个大功率用电器工作时，电路中总电阻过小，电流过大，容易引起保险丝烧断，也可能烧毁插座，引发事故，因此不能多个大功率用电器同时使用同一个插座，故B符合题意；C．外壳的电器漏电时，触摸到金属外壳容易触电，冰箱金属外壳应接地使用，可以把外壳和大地接通，能避免发生触电事故，故C不符合题意；D．使用试电笔辨别零线和火线时，手应接触笔尾金属体，使测电笔的笔尖、大电阻、氖管、笔尾金属体、大地构成通路、氖管发光；手不能接触笔尖金属体，故D不符合题意。故选B。13．AC【详解】A．如图，R0与R串联，当R处的烟雾浓度逐渐减小时，R的阻值变小，电路中的电流为即电流变大，电流表的示数变大，故A正确；B．开关S 闭合后，当电流为0.5A时，光敏电阻R的电功率为4W，R0两端的电压为光敏电阻R两端的电压为则串联电路中电源电压为故B错误；C．如图串联电路中，电压表测量R两端的电压，当电压表的示数为16V时，R0两端的电压为电路中的电流为烟雾报警器报警，故C正确；D．当电路中电流为0.4A时，R0两端的电压为R两端的电压为R消耗的电功率为故D错误。故选AC。14．     2022.8     方案二【详解】（1）由图可知，电能表的示数为。（2）方案一中，由可知，节能灯1min消耗的电能表示每消耗的电能，电能表的转盘转3000转，则1min时间内电能表转盘转过的圈数由此可知，因节能灯功率较小，节能灯工作1min电能表转动不到一圈，不易测量，故方案一不可行。方案二中，由可知，电能表转盘转过1圈所用时间时间比较容易测量，故方案二可行。15．     12     0.4     17.2【详解】（1）[1]由公式 可得，小灯泡的电阻为（2）[2]由图甲可知，将E与A相连，F与D相连，断开开关S，滑动变阻器R1与小灯泡串联，滑片P从b端滑到ab中点时，小灯泡恰好正常发光，此时电路的电流为 滑片P从b端滑到ab中点时，滑动变阻器连入电路的阻值变小，根据串联电路电阻规律可知，电路的总电阻变小。又因为电源电压不变，根据欧姆定律可知，电路中的电流变大了0.1A，所以滑片在b端时电路中的电流为Ib=0.5A-0.1A=0.4A即通过小灯泡的电流为0.4A。（3）[3]设电源电压为U，在（2）题中，滑片P在R1的中点时，根据串联电路电压规律，有 ①滑片P在b端时 ②由①②式可得：R1=8Ω，U=8V。由图乙可知，R0的阻值为根据公式P=UI可知，电源电压不变，当E接A，F接C，开关S闭合时，R1与R0并联，调节滑片，使滑动变阻器连入电路的阻值为此时电路总电流最大为则电路的最大电功率P1=UI最大=8V×2.4A=19.2W当E接B，F接D，开关S断开时，小灯泡和R0串联，电路电阻最大为R最大=R0+RL=20Ω+12Ω=32Ω由公式可知，此时电路功率最小，最小功率为则P1与P2的差值为19.2W-2W=17.2W16．     甲     乙的额定电流超过了插座的额定电流5A【详解】[1]甲电热水壶的额定电流为乙电热水壶的额定电流为因为I1<5A，I2>5A，所以从安全用电的角度考虑，应选购甲。[2]因为乙的额定电流超过了插座的额定电流5A，使用可能导致插座烧坏，甚至引起火灾。17．     断开     B     0.24     0.6     左     A【详解】（1）[1]为保护电路，在连接电路时，开关S应处于断开状态。（2）[2]电流表示数始终为零，电压表示数始终为3V，说明电路出现断路。电压表与小灯泡并联，小灯泡断路，故ABD不符合题意，故C符合题意。故选C。（3）[3]排除故障后，继续实验，当电压表示数为2.5V时，电流表示数如图乙所示，电流表选用0~0.6A，分度值为0.02A，则此时电流表的读数为0.24A，即流过灯泡的电流是0.24A。[4]小灯泡的额定功率为（4）[5]由图知，灯泡与滑动变阻器串联接入电路，如果要使灯泡两端电压由2.5V调到2V，根据串联分压原理，应该把滑动变阻器的滑片向左滑动，使滑动变阻器接入电路阻值变大，分得电压变大，从而使灯泡两端电压由2.5V调到2V。（5）[6]根据实验数据绘制出小灯泡的电流I与电压U的关系图像，如图丙所示。随灯泡两端电压的增大，通过灯泡的电流也增大，但电流增加的越来越慢，根据欧姆定律得，当电压表示数增大时，灯丝温度会发生变化，灯丝电阻将变大，故BCD不符合题意；故A符合题意。故选A。18．     断开          0.22     0.44     0.625【详解】（1）[1]连接电路时，为了保护电路，开关需要断开。（2）[2]滑动变阻器需要串联接入电路，且一上一下，要求滑片P往左移时灯泡变暗，滑片向左滑动时，接入的电阻变大，电路中的电流变小，灯泡变暗，故滑动变阻器接入的右下方接线柱，故如图所示（3）[3][4]电流表的指针位置如图乙所示，选择小量程，分度值为0.02A，读数为0.22A；小灯泡的实际功率为（4）[5]小灯泡的额定电压为2.5V，根据图丙可知，额定电流为0.25A，则小灯泡的额定功率为
