2023年江苏省常州市天宁区正衡中学中考物理调研试题（含答案）
展开
这是一份2023年江苏省常州市天宁区正衡中学中考物理调研试题（含答案），共26页。试卷主要包含了选择题，填空题，作图题，计算题等内容，欢迎下载使用。

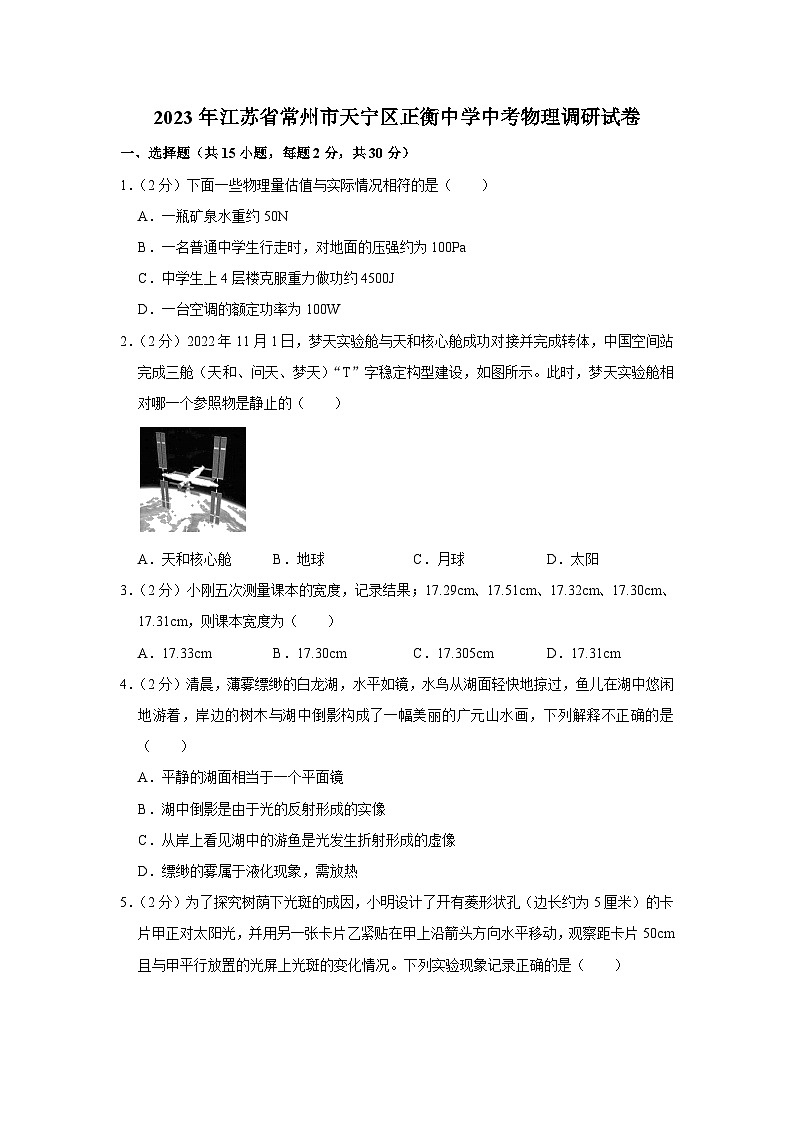

2023年江苏省常州市天宁区正衡中学中考物理调研试卷
一、选择题（共15小题，每题2分，共30分）
1．（2分）下面一些物理量估值与实际情况相符的是（ ）
A．一瓶矿泉水重约50N
B．一名普通中学生行走时，对地面的压强约为100Pa
C．中学生上4层楼克服重力做功约4500J
D．一台空调的额定功率为100W
2．（2分）2022年11月1日，梦天实验舱与天和核心舱成功对接并完成转体，中国空间站完成三舱（天和、问天、梦天）“T”字稳定构型建设，如图所示。此时，梦天实验舱相对哪一个参照物是静止的（ ）
A．天和核心舱 B．地球 C．月球 D．太阳
3．（2分）小刚五次测量课本的宽度，记录结果；17.29cm、17.51cm、17.32cm、17.30cm、17.31cm，则课本宽度为（ ）
A．17.33cm B．17.30cm C．17.305cm D．17.31cm
4．（2分）清晨，薄雾缥缈的白龙湖，水平如镜，水鸟从湖面轻快地掠过，鱼儿在湖中悠闲地游着，岸边的树木与湖中倒影构成了一幅美丽的广元山水画，下列解释不正确的是（ ）
A．平静的湖面相当于一个平面镜
B．湖中倒影是由于光的反射形成的实像
C．从岸上看见湖中的游鱼是光发生折射形成的虚像
D．缥缈的雾属于液化现象，需放热

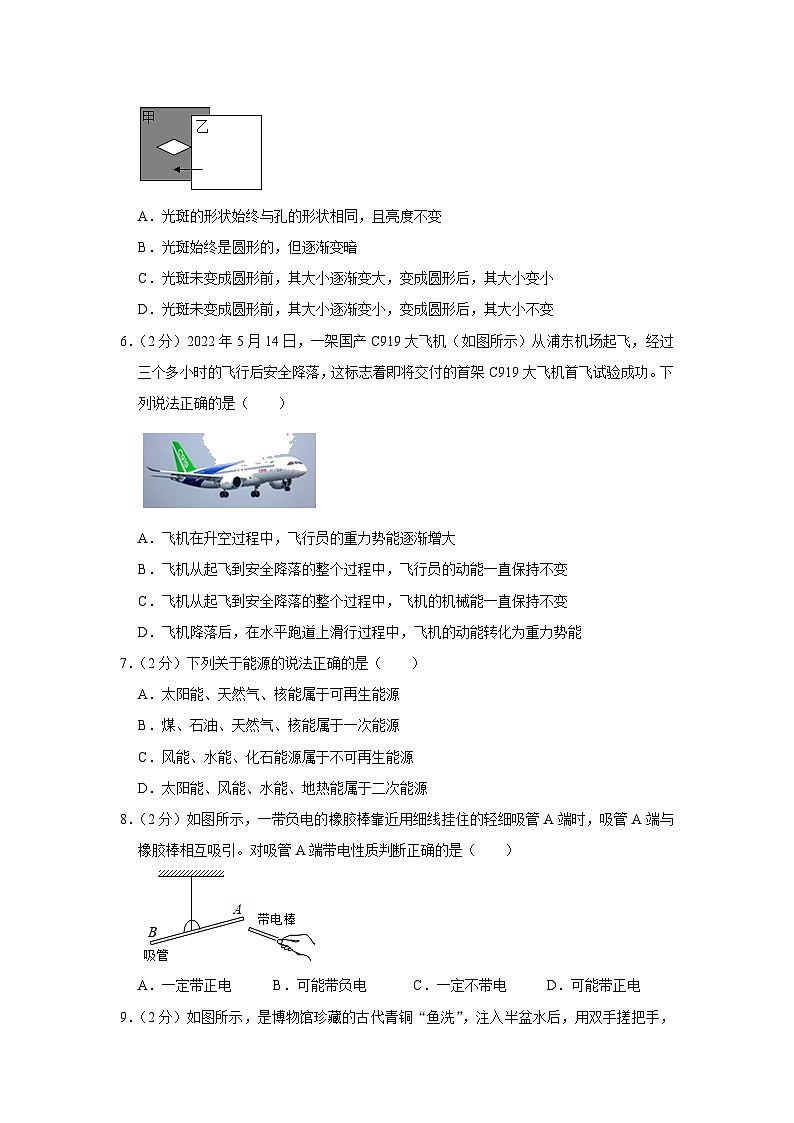

5．（2分）为了探究树荫下光斑的成因，小明设计了开有菱形状孔（边长约为5厘米）的卡片甲正对太阳光，并用另一张卡片乙紧贴在甲上沿箭头方向水平移动，观察距卡片50cm且与甲平行放置的光屏上光斑的变化情况。下列实验现象记录正确的是（ ）
A．光斑的形状始终与孔的形状相同，且亮度不变
B．光斑始终是圆形的，但逐渐变暗
C．光斑未变成圆形前，其大小逐渐变大，变成圆形后，其大小变小
D．光斑未变成圆形前，其大小逐渐变小，变成圆形后，其大小不变
6．（2分）2022年5月14日，一架国产C919大飞机（如图所示）从浦东机场起飞，经过三个多小时的飞行后安全降落，这标志着即将交付的首架C919大飞机首飞试验成功。下列说法正确的是（ ）
A．飞机在升空过程中，飞行员的重力势能逐渐增大
B．飞机从起飞到安全降落的整个过程中，飞行员的动能一直保持不变
C．飞机从起飞到安全降落的整个过程中，飞机的机械能一直保持不变
D．飞机降落后，在水平跑道上滑行过程中，飞机的动能转化为重力势能
7．（2分）下列关于能源的说法正确的是（ ）
A．太阳能、天然气、核能属于可再生能源
B．煤、石油、天然气、核能属于一次能源
C．风能、水能、化石能源属于不可再生能源
D．太阳能、风能、水能、地热能属于二次能源
8．（2分）如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。对吸管A端带电性质判断正确的是（ ）
A．一定带正电 B．可能带负电 C．一定不带电 D．可能带正电

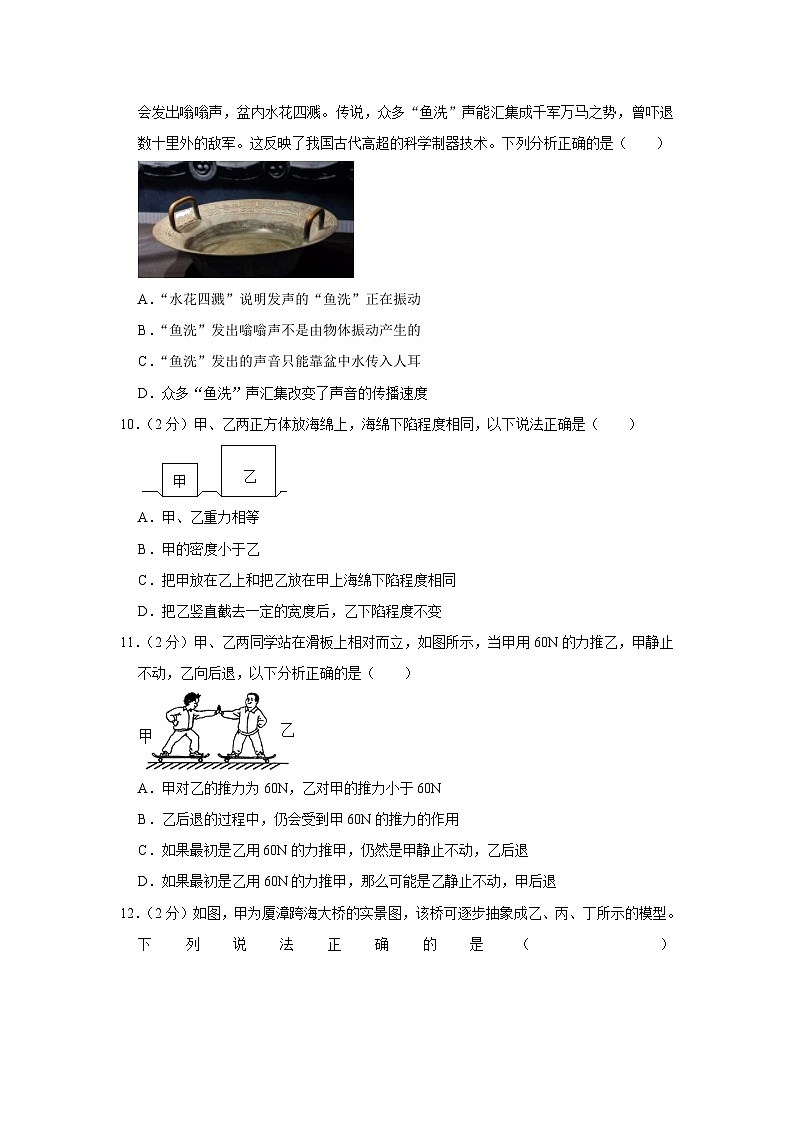

9．（2分）如图所示，是博物馆珍藏的古代青铜“鱼洗”，注入半盆水后，用双手搓把手，会发出嗡嗡声，盆内水花四溅。传说，众多“鱼洗”声能汇集成千军万马之势，曾吓退数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是（ ）
A．“水花四溅”说明发声的“鱼洗”正在振动
B．“鱼洗”发出嗡嗡声不是由物体振动产生的
C．“鱼洗”发出的声音只能靠盆中水传入人耳
D．众多“鱼洗”声汇集改变了声音的传播速度
10．（2分）甲、乙两正方体放海绵上，海绵下陷程度相同，以下说法正确是（ ）
A．甲、乙重力相等
B．甲的密度小于乙
C．把甲放在乙上和把乙放在甲上海绵下陷程度相同
D．把乙竖直截去一定的宽度后，乙下陷程度不变
11．（2分）甲、乙两同学站在滑板上相对而立，如图所示，当甲用60N的力推乙，甲静止不动，乙向后退，以下分析正确的是（ ）
A．甲对乙的推力为60N，乙对甲的推力小于60N
B．乙后退的过程中，仍会受到甲60N的推力的作用
C．如果最初是乙用60N的力推甲，仍然是甲静止不动，乙后退
D．如果最初是乙用60N的力推甲，那么可能是乙静止不动，甲后退
12．（2分）如图，甲为厦漳跨海大桥的实景图，该桥可逐步抽象成乙、丙、丁所示的模型。下列说法正确的是（ ）
A．桥上无车时，桥塔增高，钢索承受的拉力不变
B．桥上无车时，桥塔增高，钢索承受的拉力变小
C．桥上有车时，车靠近桥塔，钢索受到的拉力不变
D．桥上有车时，车靠近桥塔，钢索受到的拉力变大
13．（2分）小王打开了电吉他中的电拾音器，查询资料得知：“磁体附近的金属弦容易被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。”关于电拾音器下列说法错误的是（ ）
A．取走磁体，电吉他将不能正常工作
B．金属弦如果选用铜制成，电吉他将不能正常工作
C．线圈中产生感应电流的原理与扬声器的工作原理相同
D．线圈中产生感应电流表明机械能可以转化为电能
14．（2分）如图所示是“探究浮力的大小跟哪些因素有关”的几个实验情景。图中三个烧杯均放在水平桌面上，物体A均处于静止状态。如图甲、丙和丁所示中，弹簧测力计的示数分别为4.0N、2.9N和2.0N。若盐水的密度为1.1×103kg/m3，则下列结论正确的是（ ）
A．物体A的密度为3.2×103kg/m3
B．图乙中，物体A受到的拉力为1.0N
C．图丙中，弹簧测力计的示数比乙中小0.5N
D．图丁中，物体A对容器底部的压力为0.9N
15．（2分）如图所示，电源电压恒为5V，电压表的量程为“0～3V“，电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑片向右移动时，电压表示数变小
B．滑动变阻器的电阻允许调节的范围是0～20Ω
C．电压表示数的变化范围是1V～3V
D．小灯泡正常发光2s内，变阻器产生的电热为3.6J
二、填空题（共7小题，每空1分，共24分）
16．（3分）如图所示，造雪机将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的小水滴并喷到寒冷的空气中，小水滴 （填物态变化名称）成冰晶落到地面，这就是人工造雪。某学校后勤处进行撒盐除雪，如图所示，撒盐除雪能使雪尽快的 （填物态变化名称），撒盐是为了 （选填“升高”或“降低”）雪的熔点。
17．（5分）（1）在晓月设计的小组合作控制电路中，S1和S2是指纹开关，当两个开关都闭合时，电动机M启动，开始小组活动，此控制电路是图1中的 图；晓宇设计的是防盗电路，触发S1或S2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图1中的 图；如图1所示的3个电路图中的 图，若两开关都闭合，电池将被短路。
（2）如图2所示，当开关闭合后，要使灯L1和L2并联，乙表是 （填“电流表”或“电压表”），若甲和乙两个表调换位置，闭合开关S后，能够发光的灯是 （填“L1”、“L2”或“L1和L2”）。
18．（4分）人的眼球好像一架 （填“照相机”、“幻灯机”或“放大镜”），晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体 （填“变厚”、“不变”或“变薄”）。小明两眼视力缺陷不同。将一只2B铅笔紧贴他眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧镜片是 ；如图乙所示，光会聚于b点，在虚线区域内放入图甲中眼镜的 （选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴MN上的c点。
19．（4分）某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为 kW•h，电功率为 W，这些电能可供一只“220V 10W”的LED灯正常工作 h，一只这样的LED灯与一只“220V 100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为 。
20．（4分）某小组同学用一个酒精灯对质量是100g、初温度为﹣10℃的冰块进行加热，完成冰的熔化实验。记录的数据如图象所示。已知水的比热容为4.2×103J/（kg•℃）；酒精的热值为3×107J/kg，已知整个实验过程中酒精燃烧放出的热量有10%会被吸收。
（1）CD段水所吸收的热量是 J；这是通过 的方式改变水的内能。
（2）7min的内能 （填“大于”、“小于”或“等于”）9min的内能；
（3）整个过程（AD段）酒精灯中消耗的酒精是 g。（冰或水的热量散失忽略不计）
21．（2分）小明为抽屉设计了一个简易防盗报警器，并将它安装在抽屉内。报警器原理图如图，光敏电阻的阻值随光照射强度的增大而变小。合上抽屉时，电磁铁磁性 （选填增强/减弱/不变），为了使电铃更容易响起，可将R0的阻值 （选填增大/减小）
22．（2分）如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电关系的图象。则电源电压为 V，变阻器消耗的最大功率是 W。
三、作图题（共2小题，每题2分，共4分）
23．（2分）如图所示木材加工厂正在运送木材，一木块随传送带一起向右匀速直线运动，画出木块的受力示意图。
24．（2分）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
四.实验探究题（共3小题，每空1分，共20分）
25．（8分）如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量和初也相同。
（1）在组装装置时，应按 （选填“自上而下”或“自下而上”）的顺序组装。
（2）比较不同燃料的热值，应选择 两图进行实验；实验时要观察 （选填“加热的间”或“升高的温度”）比较两种燃料的热值大小；比较不同物质的比热容，应选择 两图实验，实验时通过观察 （选填“加热的时间”或“升高的温度”）反映物体吸热的多少。
（3）比较不同物质的比热容，选用如图合适装置加热相同一段时间后，绘制出温度﹣时间图象（图丁），由图象可看出液体a的比热容 （选填“大于”、“小于”或“等于”）液体b的比热容，因此，冬天在自制暖手袋时，应选 作为供暖物质，效果更佳；（均选填“a”或“b”）。
（4）通过实验可知水的吸热能力较强，下列属于水的这种特性的应用的是 。
A.夏天给教室洒水，感觉凉
B.用盐水腌蛋，一段时间后蛋会变咸
C.用水冷却汽车的发动机
D.冰熔化成水需要吸收热量
26．（5分）小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：
（1）将天平放在水平桌面上，把游码拨至标尺左端的“0”刻线处，发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往 （左/右）调。用天平分别测出鹅卵石的质量31.8g和空烧杯的质量是90g。
（2）如图甲，把鹅卵石放入烧杯中，往烧杯倒入适量的水，用笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丙，杯、水和鹅卵石的总质量为 g。
（3）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如图乙所示，用天平测出杯和水的总质量为142g。
（4）根据所测数据计算出鹅卵石的密度为 g/cm3．（计算结果保留一位小数）
（5）按照这样的方法测出来的密度值 （选填“偏大”“偏小”或“仍然准确”）。
（6）整理实验器材时发现，天平的左盘有一个缺角，则质量的测量结果 。（选填“偏大”“偏小”或“仍然准确”）
27．（7分）小明同学测定标有“2.5V”字样（正常工作电流约为0.25A）小灯泡的额定功率。现有器材：电压恒为6V的电源，开关，电压表（量程0～3V），电流表（量程0～0.6A），导线若干，另有三种规格的滑动变阻器可供选择：R1（10Ω 1A）、R2（20Ω 0.5A），R3（50Ω 0.2A）。按图甲的实验电路进行实验，请完成下列问题
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打“×”，再画线把它改到正确的位置上。
（2）通过估算，滑动变阻器应该选用 （选填“R1”“R2”或“R3”）。
（3）正确连线、闭合开关后，移动滑片P到某一点时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将图甲中的滑片P向 （选填“A”或“B”）端移动。
（4）通过移动滑动变阻器的滑片，观察小灯泡的亮度，并根据记录的多组数据作出了如图丙所示的I﹣U图像。由图像可知小灯泡的额定功率 W，小灯泡变亮时，小灯泡灯丝的电阻 （选填“变大”、“变小”或“不变”）。
（5）完成上述实验后，他又设计了如图丁所示的实验电路，借助实验室的器材，同样测出了小灯泡正常发光时电功率，请你完成下列实验步骤：
①接好实验电路，闭合开关S，将开关S1拨到触点 （选填“1”或“2”）移动滑片，使电压表的示数为灯泡的额定电压U1；
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③小灯泡正常发光时功率的表达式P＝ （用U1、U2、R0表示）。
五、计算题（共3小题，每问2分，共22分））
28．（8分）小刚驾车行驶一段时间后，看到了如图甲所示的标志，请问：
（1）在不违规的前提下，汽车从标志牌处行驶到庆阳至少需要多长时间？
（2）若汽车以90km/h的速度匀速直线行驶0.4h，通过的路程是多少？
（3）小明家到庆阳的路程是340km，汽车行驶了4h到达庆阳，则汽车行驶的平均速度是多少？
（4）小刚经过一座如图乙所示的大桥，全长540m，公轨两用，上层通汽车，下层通轻轨；一轻轨列车以20m/s的速度完全通过下层桥面用时32s，求该列车的长度。
29．（6分）用如图所示的滑轮组，将重为450N的重物匀速提高2m，所用的拉力为200N。不计绳重和滑轮组的摩擦。
（1）此过程中人通过滑轮组所做的总功是多少？机械效率是多少？
（2）求动滑轮的重。
（3）此重物以0.2m/s的速度匀速上升，求此时拉力的功率。
30．（8分）如图所示，底面积为100cm2的圆柱形容器内盛有一定量的水，将一重力为6N的木块A放入水中，再将另一重力为2N的合金块B放在木块A的上方，此时木块A恰好有的体积浸入水中（ρ水＝1.0×103kg/m3，g取10N/kg）。求：
（1）此时木块A受到的浮力大小；
（2）木块A浸入水中的体积
（3）木块A的密度；
（4）若取走合金块B，水对容器底部压强的变化量。
2023年江苏省常州市天宁区正衡中学中考物理调研试卷
参考答案与试题解析
一、选择题（共15小题，每题2分，共30分）
1．【解答】解：A、一瓶矿泉水质量约为500g，重约5N，故A错误；
B、中学生对地面的压力约为500N，他行走时和地面的接触面积约为0.025m2，故他对地面的压强约为：
P＝＝＝2×104Pa，故B错误；
C、中学生的重力约为500N，一层楼高度约为3m，中学生上4层楼高度约为9m，故他克服重力做功约为：
W＝Gh＝3×3m×500N＝4500J，故C正确。
D、一台空调的额定功率为1000W，故D错误。
故选：C。
2．【解答】解：梦天实验舱相对于天和核心舱，位置没有发生变化，是静止的；梦天实验舱相对于地球、月球和太阳，位置发生了变化，是运动的。故A正确，BCD错误。
故选：A。
3．【解答】解：在5次测量中，17.51cm与其余4次的测量结果差别较大，所以17.51cm是记录错误的一次，应舍去；
为了减小误差，用平均值表示测量结果，课本的宽度为：L＝＝17.305cm≈17.31cm。
故选：D。
4．【解答】解：A、平静的湖面相当于一个平面镜，故A正确；
B、湖中倒影是由于光的反射形成的虚像，故B错误；
C、从岸上看见湖中的游鱼是光发生折射形成的虚像，故C正确；
D、雾是由空气中的水蒸气液化成的，液化放热，故D正确。
故选：B。
5．【解答】解：图中卡片乙向左移动前，孔的形状是菱形的，孔比较大，由于光沿直线后面光斑的形状是菱形的，随着卡片向左移动孔的形状发生变化变成三角形，但由于孔比较大，还是变成三角形后并且逐渐变小，当孔小到一定程度时，地面上的光斑是太阳经孔成的像（小孔成像），变成圆形后，其大小不变，故D正确，ABC错误。
故选：D。
6．【解答】解：
A、飞机在升空过程中，飞行员的质量不变，高度变大，重力势能逐渐增大，故A正确；
B、飞机从起飞到安全降落的整个过程中，飞行员的质量不变，速度发生了变化，动能发生了变化，故B错误；
C、飞机从起飞到安全降落的整个过程中，质量不变，速度先变大后变小，动能先变大后变小；高度先变大后变小，机械能先变大后变小，故C错误；
D、飞机降落后，在水平跑道上滑行过程中，飞机的质量不变，高度不变，重力势能不变，速度变小，动能减小，不是动能转化为重力势能，故D错误。
故选：A。
7．【解答】解：A、煤、石油、天然气、核能属于不可再生能源，故A错误；
B、煤、石油、天然气、核能属于一次能源，故B正确；
C、风能、水能属于可再生能源，故C错误；
D、太阳能、风能、水能、地热能属于一次能源，故D错误；
故选：B。
8．【解答】解：带电体能够吸引轻小物体，异种电荷相互吸引；带负电橡胶棒靠近用细线挂住的轻细吸管A端，若相互吸引，A端有可能不带电或带正电。故D正确。
故选：D。
9．【解答】解：A、“鱼洗”发出的声音是由“鱼洗”的振动发出的，“水花四溅”说明发声的“鱼洗”正在振动，故A正确；
B、“鱼洗”发出嗡嗡声是由物体振动产生的，故B错误；
C、人能听到“鱼洗”发出的声音是靠空气传入人耳的，故C错误；
D、众多“鱼洗”声汇集改变了声音的响度，声音在空气中的传播速度一般是不变的，故D错误。
故选：A。
10．【解答】解：由图可知，甲、乙两正方体放在海绵上时海绵的凹陷程度相同，则甲、乙对海绵的压强相等。
A．图中甲对海绵产生压强的受力面积（甲底面积）小于乙，由p＝的变形式F＝pS可知，甲对海绵的压力较小，
由水平面上物体的压力和自身的重力相等可知，甲的重力较小，故A错误；
B．正方体对水平面的压强p＝＝＝＝＝＝ρgh，由图两者h甲＜h乙，则ρ甲＞ρ乙，即甲的密度大于乙，故B错误；
C．把甲放在乙上和把乙放在甲上时两者的重力相等，对海绵的压力相等，而甲的底面积小（受力面积小），
由p＝可知，乙放在甲上对海绵压强的压强大，即海绵凹陷程度大，故C错误；
D．把乙竖直截去一定的宽度后，由p＝ρgh可知，乙剩余部分对海绵产生的压强不变，故D正确。
故选：D。
11．【解答】解：
A、甲用60N的力推乙，由于力的作用是相互的，乙给甲一个60N的推力，方向相反，大小相等，故A错误；
B、乙向后退的过程中与甲不再接触，所以不受到推力的作用，故B错误；
CD、如果最初是乙用60N的力推甲，乙与地面间的摩擦力小于60N，而甲与地面间的摩擦力等于60N，所以仍然是甲静止不动，乙向后退，故C正确，D错误；
故选：C。
12．【解答】解：（1）由图可知，桥上无车时，若增加塔桥的高度，增加了支点到钢索的垂直距离，即增大了动力臂，由F1＝可知，在阻力和阻力臂不变的情况下，动力臂越大，动力越小，桥对钢索的拉力就越小，即钢索承受的拉力变小，故A错误、B正确；
（2）桥上有车时，位置越靠近桥塔，阻力臂越小，由杠杆平衡条件可知，当阻力和动力臂不变的情况下，钢索受到的拉力越小，故CD错误。
故选：B。
13．【解答】解：A．取走磁体，就没有磁场，振弦不能切割磁感线产生电流，电吉他将不能正常工作，故A正确；
B．铜不可以被磁化，则选用铜质弦，电吉他不能正常工作，故B正确；
C．线圈中产生感应电流的原理是电磁感应现象，扬声器的工作原理是通电导体在磁场中受力运动，故C错误；
D．线圈中产生感应电流表明机械能可以转化为电能，故D正确。
故选：C。
14．【解答】解：A、实验甲、丙中，弹簧测力计的示数分别为4.0N、2.9N，
A在盐水中的浮力为：F浮＝G﹣F拉＝4.0N﹣2.9N＝1.1N；
物体A全部浸没，根据阿基米德原理可知，F浮＝ρ盐水gV排，
所以V排等于V物，则：
V排＝V物＝＝＝1×10﹣4m3，
物体A的密度为：
ρ＝＝＝＝4×103kg/m3，故A错误；
B、物体A在水中受到的浮力为：F浮水＝ρ水gV排＝1×103kg/m3×10N/kg×1×10﹣4m3＝1N，在乙中物体A受到的拉力：F＝G﹣F浮水＝4N﹣1N＝3N，故B错误；
C、在实验丙中，弹簧测力计的示数：F丙拉＝2.9N，在乙中物体A受到的拉力：F＝3N，弹簧测力计的示数比乙中小：3N﹣2.9N＝0.1N，故C错误；
D、由甲、丙，F浮盐水＝G﹣F丙拉＝4N﹣2.9N＝1.1N，根据实验丁中物体A对烧杯底部的压力等于支持力，F支＝G﹣F浮﹣F丁拉＝4N﹣1.1N﹣2.0N＝0.9N，容器底部也受到物体对它的压力，故压力等于0.39，故D正确。
故选：D。
15．【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
（1）滑片向右移动时，接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，
由U＝IR可知，灯泡两端的电压变大，即电压表的示数变大，故A错误；
（2）电压表的示数等于灯泡的额定电压UL＝3V时，
由P＝UI可得，通过灯泡的电流：
IL＝＝＝0.6A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，
所以，电路中的最大电流为I大＝0.6A，电压表的最大示数为3V，
此时灯泡正常发光，滑动变阻器接入电路中的电阻最小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UL＝5V﹣3V＝2V，
滑动变阻器接入电路中的最小阻值：
R滑小＝＝≈3.33Ω，
则滑动变阻器的电阻允许调节的范围是3.33Ω～20Ω，故B错误；
小灯泡正常发光2s内，变阻器产生的电热：
Q＝W＝U滑I大t＝2V×0.6A×2s＝2.4J，故D错误；
（3）灯泡的电阻：
RL＝＝＝5Ω，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的最小电流：
I小＝＝＝0.2A，
则电压表的最小示数：
UL′＝I小RL＝0.2A×5Ω＝1V，
所以，电压表示数的变化范围是1V～3V，故C正确。
故选：C。
二、填空题（共7小题，每空1分，共24分）
16．【解答】解：（1）由题意可知，人工造雪是将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的粒子并喷到寒冷的空气中，这些微小的粒子（小水滴）凝固成的小冰晶；
（2）盐与雪混合，降低了雪的熔点，可加快雪的熔化。
故答案为：凝固；熔化；降低。
17．【解答】解：（1）S1和S2都闭合时，电动机M才能启动，开始小组活动，由此说明两开关串联后控制电动机，所以控制电路是甲图；
触发S1或S2的防盗开关，电动机都能工作将盗贼锁定，所以两开关应并联，则防盗电路是丙图；
两开关都闭合造成电源短路的是乙图，因为两开关都闭合时，电源两极被导线直接相连了；
（2）要使灯L1、L2并联，由图可知电流必须从开关S分别流入支路L1、支路L2和仪表乙，然后流回负极，所以甲为相当于断路的电压表，乙为电流表；
若甲、乙两个表调换位置，闭合开关S后，灯泡L2被短路，电路为L1的基本电路，因此仍能继续发光的灯是L1，另一只灯不能发光的原因是被开关S短路。
故答案为：（1）甲；丙；乙；（2）电流表；L1。
18．【解答】解：人的眼球好像一架照相机。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体的焦距自动调节，将逐渐变小，即晶状体变厚；
由题意可知，透过眼镜看到铅笔的形状，左侧是正立缩小的虚像，右侧是正立放大的虚像，根据凸透镜成像规律可知，右侧的镜片是凸透镜，左侧的镜片是凹透镜，远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的；因凸透镜对光线有会聚作用，所以远视眼应该配戴凸透镜才能看清近处的物体；
要使光会聚于主光轴MN上的c点，则表明此时的透镜对光线有发散作用，需要放置凹透镜，即左侧的镜片。
故答案为：照相机；变厚；凸透镜；左侧镜片。
19．【解答】解：
（1）因为“1200r/kW•h”表示电路中每消耗1kW•h的电能，电能表转盘转过1200r，
所以电能表转盘转120r，电吹风消耗的电能：
W＝kW•h＝0.1kW•h，
电吹风的功率：
P＝＝＝1kW＝1000W；
（2）由P＝可得，这些电能可供“220V 10W”的节能灯正常工作的时间：
t′＝＝＝10h；
（3）灯的发光效率等于转化为光能的功率与消耗电能的功率（灯的电功率）之比，即η＝，
因10W的节能灯与100W的白炽灯在正常工作时发光效果相当，
所以两灯泡获得光能的功率相等，
则：P白η白＝P节η节，
即100W×η白＝10W×80%，
解得该白炽灯的发光效率：η白＝8%。
故答案为：0.1；1000；10；8%。
20．【解答】解：（1）因为冰熔化成水质量不变，所以水的质量m水＝100g＝0.1kg，由图知在CD段水的初温为0℃、末温为10℃，则水吸收的热量：
Q吸水＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×0.1kg×（10℃﹣0℃）＝4.2×103J；
这是通过热传递的方式改变水的内能；
（2）冰在熔化过程中需要吸热，所以冰在第9min时具有的内能大于在第7min时具有的内能；
（3）整个过程（AD段）吸收的热量：
Q吸＝5Q吸冰＝5×2.1×103J＝1.05×104J，
由η＝可得酒精完全燃烧放出的热量：
Q放＝＝＝1.05×105J，
由Q放＝mq得酒精灯中消耗的酒精质量：
m酒精＝＝＝0.0035kg＝3.5g。
故答案为：（1）4.2×103；热传递；（2）小于；（3）3.5。
21．【解答】解：由题知，光敏电阻的阻值随光照射强度的增大而变小；合上抽屉时，光照射强度减小，则光敏电阻的阻值变大，控制电路的总电阻变大，根据欧姆定律可知控制电路中的电流变小，则电磁铁的磁性减弱；
为了使电铃更容易响起，需要增强电磁铁的磁性，在线圈匝数不变时，需要增大通过电磁铁的电流，根据欧姆定律可知，需要减小控制电路的总电阻，则可将R0的阻值减小。
故答案为：减弱；减小。
22．【解答】解：由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图象可知，电路中的最小电流I＝0.2A时，R1的电功率P1＝1W，此时滑动变阻器的电压U1＝＝＝5V，
因串联电路中总电阻等于各分电阻之和，
电源的电压：U＝IR0+U1＝0.2A×R0+5V，
由图象可知，当电路中的电流I′＝0.4A时，R1的电功率P1′＝3.2W，
此时滑动变阻器的电压U1'＝＝＝4V，
因串联电路中总电阻等于各分电阻之和，
电源的电压：U＝I′R0+U1′＝0.4A×R0+4V；
因电源的电压不变，
所以，0.2A×R0+5V＝0.4A×R0+4V；
解得：R0＝5Ω，U＝6V，
滑动变阻器的功率为：P1＝I2R1＝（）2R＝＝＝；当R1＝R0时滑动变阻器的功率最大，最大为：
P滑大＝＝＝1.8W。
故答案为：6；1.8。
三、作图题（共2小题，每题2分，共4分）
23．【解答】解：由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，大小相等，然后从木块重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力，注意两条线段长度要相等。如图所示：
24．【解答】解：由图知，中间与三孔插座左孔连接的应该是零线，下方与大地连接的应该是地线，则上方的导线应该是火线。
（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
（2）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
如图所示：。
四.实验探究题（共3小题，每空1分，共20分）
25．【解答】解：（1）实验中要用火焰的外焰加热，在组装如图所示的装置时，应按自下而上的顺序组装；
（2）比较不同燃料的热值，应控制被加热液体的种类相同而燃料不同；故应选择甲、乙两图进行实验。根据转换法，同时点燃燃料后，需等待燃料燃尽后然后通过观察比较烧杯内液体升高的温度来比较两种燃料热值大小；
比较不同物质的比热容，应控制物质的质量、燃料相同和加热时间相同而吸热的物质种类不同，故应甲、丙两图进行实验；实验中通过加热时间反映吸收热量的多少；
（3）根据绘制出温度﹣时间图象（如上图丁），升高相同的温度，b加热时间是长，根据比较吸热能力的第1种方法，液体a的比热容小于液体b的比热容；
根据Q＝cmΔt可知，相同质量的ab两种液体升高相同的温度时，b吸热多，故应选b液体作发动机冷却液；
（4）水的吸热能力较强，则水的比热容较大；
A、夏天给教室洒水，感觉凉，是利用水蒸发吸热，具有致冷作用，故A与题意不符，
B、用盐水腌蛋，一段时间后蛋会变咸，是分子运动的结果，故B与题意不符；
C、用水冷却汽车的发动机，是利用水的比热大的特点，故C与题意相符；
D、冰熔化成水需要吸收热量，是指熔化过程需要吸热，故D与题意不符。
故选：C。
故答案为：（1）自下而上；（2）甲、乙；升高的温度；甲、丙；加热的时间；（3）小于；b；（4）C。
26．【解答】解：
（1）发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往左调。
用调好的天平分别测出鹅卵石的质量是31.8g和空烧杯的质量是90g。
（2）由图丙知，杯、水和鹅卵石的总质量：m＝100g+50g+10g+1.6g＝161.6g；
（4）杯、水和鹅卵石的总质量161.6g，取出鹅卵石再向烧杯中加水到记号M处时，杯和水的总质量为142g，鹅卵石的质量是31.8g，
则向杯中缓慢加入水的质量：m加水＝142g+31.8g﹣161.6g＝12.2g，
而鹅卵石的体积等于加入水的体积，所以鹅卵石的体积V＝V加水＝＝＝12.2cm3；
所以鹅卵石的密度ρ＝＝≈2.6g/cm3；
（5）在测量的过程中，质量和体积的测量值都是准确的，所以密度是准确的；
（6）天平的左盘有一个缺角，调节平衡螺母后，左右两盘质量相等，测量物体质量时，左右两盘质量也相等，不影响测量结果；即小明所测的密度值仍然准确。
故答案为：（1）左；（2）161.6；（4）2.6；（5）准确；（6）准确。
27．【解答】解：（1）原电路图中，电流表与灯泡并联，电压表串联在电路中是错误的，在测小灯泡的额定功率实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
（2）小灯泡的额定电压为2.5V，正常工作电流约为0.25A，
由串联电路的规律及欧姆定律，灯正常发时滑动变阻器连入的电阻：R滑＝＝＝14Ω，由于额定电流为0.25A，滑动变阻器的最小电阻为14Ω，故选滑动变阻器是R2；
（3）正确连线、闭合开关后，移动滑片P到某一点时，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，小于灯泡额定电压2.5V，若要测量小灯泡的额定功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将图甲中的滑片P向A端移动；
（4）由图丙所示的I﹣U图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.3A，则小灯泡额定功率为：
PL＝ULIL＝2.5V×0.3A＝0.75W；
灯泡的亮度由实际功率决定，小灯泡变亮时，实际功率变大，温度升高，灯丝的电阻随温度的升高而变大；
（5）实验步骤：
①接好实验电路，闭合开关S，将开关S1拨到触点2移动滑片，使电压表的示数为灯泡的额定电压U1；
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③在步骤①中，灯泡、R0和滑动变阻器串联在电路中，电压表测灯泡两端的电压，调节滑动变阻器的滑片P，使得小灯泡正常发光，记录下此时的电压表示数为U1；
在步骤②中，保持滑动变阻器滑片位置不变，S1接2，电压表测量灯泡和R0两端的总电压U2；因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电压规律，此时定值电阻R0两端的电压：U0＝U2﹣U1，根据串联电路电流特点和欧姆定律，通过灯泡的额定电流：
I额＝I0＝＝，
则小灯泡额定功率：
P＝U额I额＝U1×。
故答案为：（1）见解答图；（2）R2；（3）A；（4）0.75；变大；（5）②2；③U1×。
五、计算题（共3小题，每问2分，共22分））
28．【解答】解：（1）由图甲两种，汽车从标志牌处到庆阳的路程：s＝120km，汽车的最大行驶速度v＝100km/h，
由v＝可知，在不违规的前提下，汽车从标志牌处行驶到庆阳至少需要的时间：t＝＝＝1.2h；
（2）由v＝可知，若汽车以90km/h的速度匀速直线行驶0.4h，通过的路程：s1＝v1t1＝90km/h×0.4h＝36km；
（3）汽车行驶的平均速度：v2＝＝＝85km/h；
（4）由v＝可知，此列车完全通过桥所行驶的路程：s3＝v3t3＝20m/s×32s＝640m，
列车的长度：L车＝s3﹣L桥＝640m﹣540m＝100m。
答：（1）在不违规的前提下，汽车从标志牌处行驶到庆阳至少需要的时间为1.2h；
（2）若汽车以90km/h的速度匀速直线行驶0.4h，通过的路程是36km；
（3）小明家到庆阳的路程是340km，汽车行驶了4h到达庆阳，则汽车行驶的平均速度是85km/h；
（4）该列车的长度100m。
29．【解答】解：（1）由图可知，n＝3，绳端移动的距离：s＝nh＝3×2m＝6m，
拉力做的功：W总＝Fs＝200N×6m＝1200J；
有用功：W有用＝Gh＝450N×2m＝900J，
该滑轮组的机械效率：η＝×100%＝×100%＝75%；
（2）不计绳重和滑轮组的摩擦，由F＝（G+G动）可得：
200N＝（450N+G动），
解得G动＝150N；
（3）已知物体上升速度v＝0.2m/s，绳子自由端移动速度v绳＝3v＝3×0.2m/s＝0.6m/s，
此时拉力的功率P＝＝＝Fv绳＝200N×0.6m/s＝120W。
答：（1）此过程中人通过滑轮组所做的总功是1200J；机械效率是75%；
（2）动滑轮的重为150N；
（3）此时拉力的功率为120W。
30．【解答】解：（1）由图可知，A、B整体漂浮在水面上，则此时木块A受到的浮力为：
F浮＝GA+GB＝6N+2N＝8N；
（2）由阿基米德原理可知，此时木块A排开水的体积为：
V排＝＝＝8×10﹣4m3，
所以木块A的体积为：VA＝×8×10﹣4m3＝10﹣3m3；
（3）由G＝mg＝ρVg可知，木块A的密度为：
ρA＝＝＝0.6×103kg/m3；
（4）因为容器为柱形容器，A、B整体漂浮在水面上，所以水对容器底的压力等于A、B及水的重力之和，
若取走B，水对容器底部压力减小量为：ΔF＝GB＝2N，
所以取走B，水对容器底部压强的减小量为：Δp＝＝＝200Pa。
答：（1）此时木块A受到的浮力大小为8N；
（2）木块A浸入水中的体积为10﹣3m3；
（3）木块A的密度为0.6×103kg/m3；
（4）若取走合金块B，水对容器底部压强的变化量为200Pa。
2023年江苏省常州市天宁区正衡中学中考物理调研试卷
一、选择题（共15小题，每题2分，共30分）
1．（2分）下面一些物理量估值与实际情况相符的是（ ）
A．一瓶矿泉水重约50N
B．一名普通中学生行走时，对地面的压强约为100Pa
C．中学生上4层楼克服重力做功约4500J
D．一台空调的额定功率为100W
2．（2分）2022年11月1日，梦天实验舱与天和核心舱成功对接并完成转体，中国空间站完成三舱（天和、问天、梦天）“T”字稳定构型建设，如图所示。此时，梦天实验舱相对哪一个参照物是静止的（ ）
A．天和核心舱 B．地球 C．月球 D．太阳
3．（2分）小刚五次测量课本的宽度，记录结果；17.29cm、17.51cm、17.32cm、17.30cm、17.31cm，则课本宽度为（ ）
A．17.33cm B．17.30cm C．17.305cm D．17.31cm
4．（2分）清晨，薄雾缥缈的白龙湖，水平如镜，水鸟从湖面轻快地掠过，鱼儿在湖中悠闲地游着，岸边的树木与湖中倒影构成了一幅美丽的广元山水画，下列解释不正确的是（ ）
A．平静的湖面相当于一个平面镜
B．湖中倒影是由于光的反射形成的实像
C．从岸上看见湖中的游鱼是光发生折射形成的虚像
D．缥缈的雾属于液化现象，需放热
5．（2分）为了探究树荫下光斑的成因，小明设计了开有菱形状孔（边长约为5厘米）的卡片甲正对太阳光，并用另一张卡片乙紧贴在甲上沿箭头方向水平移动，观察距卡片50cm且与甲平行放置的光屏上光斑的变化情况。下列实验现象记录正确的是（ ）
A．光斑的形状始终与孔的形状相同，且亮度不变
B．光斑始终是圆形的，但逐渐变暗
C．光斑未变成圆形前，其大小逐渐变大，变成圆形后，其大小变小
D．光斑未变成圆形前，其大小逐渐变小，变成圆形后，其大小不变
6．（2分）2022年5月14日，一架国产C919大飞机（如图所示）从浦东机场起飞，经过三个多小时的飞行后安全降落，这标志着即将交付的首架C919大飞机首飞试验成功。下列说法正确的是（ ）
A．飞机在升空过程中，飞行员的重力势能逐渐增大
B．飞机从起飞到安全降落的整个过程中，飞行员的动能一直保持不变
C．飞机从起飞到安全降落的整个过程中，飞机的机械能一直保持不变
D．飞机降落后，在水平跑道上滑行过程中，飞机的动能转化为重力势能
7．（2分）下列关于能源的说法正确的是（ ）
A．太阳能、天然气、核能属于可再生能源
B．煤、石油、天然气、核能属于一次能源
C．风能、水能、化石能源属于不可再生能源
D．太阳能、风能、水能、地热能属于二次能源
8．（2分）如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。对吸管A端带电性质判断正确的是（ ）
A．一定带正电 B．可能带负电 C．一定不带电 D．可能带正电
9．（2分）如图所示，是博物馆珍藏的古代青铜“鱼洗”，注入半盆水后，用双手搓把手，会发出嗡嗡声，盆内水花四溅。传说，众多“鱼洗”声能汇集成千军万马之势，曾吓退数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是（ ）
A．“水花四溅”说明发声的“鱼洗”正在振动
B．“鱼洗”发出嗡嗡声不是由物体振动产生的
C．“鱼洗”发出的声音只能靠盆中水传入人耳
D．众多“鱼洗”声汇集改变了声音的传播速度
10．（2分）甲、乙两正方体放海绵上，海绵下陷程度相同，以下说法正确是（ ）
A．甲、乙重力相等
B．甲的密度小于乙
C．把甲放在乙上和把乙放在甲上海绵下陷程度相同
D．把乙竖直截去一定的宽度后，乙下陷程度不变
11．（2分）甲、乙两同学站在滑板上相对而立，如图所示，当甲用60N的力推乙，甲静止不动，乙向后退，以下分析正确的是（ ）
A．甲对乙的推力为60N，乙对甲的推力小于60N
B．乙后退的过程中，仍会受到甲60N的推力的作用
C．如果最初是乙用60N的力推甲，仍然是甲静止不动，乙后退
D．如果最初是乙用60N的力推甲，那么可能是乙静止不动，甲后退
12．（2分）如图，甲为厦漳跨海大桥的实景图，该桥可逐步抽象成乙、丙、丁所示的模型。下列说法正确的是（ ）
A．桥上无车时，桥塔增高，钢索承受的拉力不变
B．桥上无车时，桥塔增高，钢索承受的拉力变小
C．桥上有车时，车靠近桥塔，钢索受到的拉力不变
D．桥上有车时，车靠近桥塔，钢索受到的拉力变大
13．（2分）小王打开了电吉他中的电拾音器，查询资料得知：“磁体附近的金属弦容易被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。”关于电拾音器下列说法错误的是（ ）
A．取走磁体，电吉他将不能正常工作
B．金属弦如果选用铜制成，电吉他将不能正常工作
C．线圈中产生感应电流的原理与扬声器的工作原理相同
D．线圈中产生感应电流表明机械能可以转化为电能
14．（2分）如图所示是“探究浮力的大小跟哪些因素有关”的几个实验情景。图中三个烧杯均放在水平桌面上，物体A均处于静止状态。如图甲、丙和丁所示中，弹簧测力计的示数分别为4.0N、2.9N和2.0N。若盐水的密度为1.1×103kg/m3，则下列结论正确的是（ ）
A．物体A的密度为3.2×103kg/m3
B．图乙中，物体A受到的拉力为1.0N
C．图丙中，弹簧测力计的示数比乙中小0.5N
D．图丁中，物体A对容器底部的压力为0.9N
15．（2分）如图所示，电源电压恒为5V，电压表的量程为“0～3V“，电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑片向右移动时，电压表示数变小
B．滑动变阻器的电阻允许调节的范围是0～20Ω
C．电压表示数的变化范围是1V～3V
D．小灯泡正常发光2s内，变阻器产生的电热为3.6J
二、填空题（共7小题，每空1分，共24分）
16．（3分）如图所示，造雪机将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的小水滴并喷到寒冷的空气中，小水滴 （填物态变化名称）成冰晶落到地面，这就是人工造雪。某学校后勤处进行撒盐除雪，如图所示，撒盐除雪能使雪尽快的 （填物态变化名称），撒盐是为了 （选填“升高”或“降低”）雪的熔点。
17．（5分）（1）在晓月设计的小组合作控制电路中，S1和S2是指纹开关，当两个开关都闭合时，电动机M启动，开始小组活动，此控制电路是图1中的 图；晓宇设计的是防盗电路，触发S1或S2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图1中的 图；如图1所示的3个电路图中的 图，若两开关都闭合，电池将被短路。
（2）如图2所示，当开关闭合后，要使灯L1和L2并联，乙表是 （填“电流表”或“电压表”），若甲和乙两个表调换位置，闭合开关S后，能够发光的灯是 （填“L1”、“L2”或“L1和L2”）。
18．（4分）人的眼球好像一架 （填“照相机”、“幻灯机”或“放大镜”），晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体 （填“变厚”、“不变”或“变薄”）。小明两眼视力缺陷不同。将一只2B铅笔紧贴他眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧镜片是 ；如图乙所示，光会聚于b点，在虚线区域内放入图甲中眼镜的 （选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴MN上的c点。
19．（4分）某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为 kW•h，电功率为 W，这些电能可供一只“220V 10W”的LED灯正常工作 h，一只这样的LED灯与一只“220V 100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为 。
20．（4分）某小组同学用一个酒精灯对质量是100g、初温度为﹣10℃的冰块进行加热，完成冰的熔化实验。记录的数据如图象所示。已知水的比热容为4.2×103J/（kg•℃）；酒精的热值为3×107J/kg，已知整个实验过程中酒精燃烧放出的热量有10%会被吸收。
（1）CD段水所吸收的热量是 J；这是通过 的方式改变水的内能。
（2）7min的内能 （填“大于”、“小于”或“等于”）9min的内能；
（3）整个过程（AD段）酒精灯中消耗的酒精是 g。（冰或水的热量散失忽略不计）
21．（2分）小明为抽屉设计了一个简易防盗报警器，并将它安装在抽屉内。报警器原理图如图，光敏电阻的阻值随光照射强度的增大而变小。合上抽屉时，电磁铁磁性 （选填增强/减弱/不变），为了使电铃更容易响起，可将R0的阻值 （选填增大/减小）
22．（2分）如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电关系的图象。则电源电压为 V，变阻器消耗的最大功率是 W。
三、作图题（共2小题，每题2分，共4分）
23．（2分）如图所示木材加工厂正在运送木材，一木块随传送带一起向右匀速直线运动，画出木块的受力示意图。
24．（2分）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
四.实验探究题（共3小题，每空1分，共20分）
25．（8分）如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量和初也相同。
（1）在组装装置时，应按 （选填“自上而下”或“自下而上”）的顺序组装。
（2）比较不同燃料的热值，应选择 两图进行实验；实验时要观察 （选填“加热的间”或“升高的温度”）比较两种燃料的热值大小；比较不同物质的比热容，应选择 两图实验，实验时通过观察 （选填“加热的时间”或“升高的温度”）反映物体吸热的多少。
（3）比较不同物质的比热容，选用如图合适装置加热相同一段时间后，绘制出温度﹣时间图象（图丁），由图象可看出液体a的比热容 （选填“大于”、“小于”或“等于”）液体b的比热容，因此，冬天在自制暖手袋时，应选 作为供暖物质，效果更佳；（均选填“a”或“b”）。
（4）通过实验可知水的吸热能力较强，下列属于水的这种特性的应用的是 。
A.夏天给教室洒水，感觉凉
B.用盐水腌蛋，一段时间后蛋会变咸
C.用水冷却汽车的发动机
D.冰熔化成水需要吸收热量
26．（5分）小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：
（1）将天平放在水平桌面上，把游码拨至标尺左端的“0”刻线处，发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往 （左/右）调。用天平分别测出鹅卵石的质量31.8g和空烧杯的质量是90g。
（2）如图甲，把鹅卵石放入烧杯中，往烧杯倒入适量的水，用笔在烧杯壁记下此时水面位置为M，然后放在天平左盘，如图丙，杯、水和鹅卵石的总质量为 g。
（3）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，如图乙所示，用天平测出杯和水的总质量为142g。
（4）根据所测数据计算出鹅卵石的密度为 g/cm3．（计算结果保留一位小数）
（5）按照这样的方法测出来的密度值 （选填“偏大”“偏小”或“仍然准确”）。
（6）整理实验器材时发现，天平的左盘有一个缺角，则质量的测量结果 。（选填“偏大”“偏小”或“仍然准确”）
27．（7分）小明同学测定标有“2.5V”字样（正常工作电流约为0.25A）小灯泡的额定功率。现有器材：电压恒为6V的电源，开关，电压表（量程0～3V），电流表（量程0～0.6A），导线若干，另有三种规格的滑动变阻器可供选择：R1（10Ω 1A）、R2（20Ω 0.5A），R3（50Ω 0.2A）。按图甲的实验电路进行实验，请完成下列问题
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打“×”，再画线把它改到正确的位置上。
（2）通过估算，滑动变阻器应该选用 （选填“R1”“R2”或“R3”）。
（3）正确连线、闭合开关后，移动滑片P到某一点时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将图甲中的滑片P向 （选填“A”或“B”）端移动。
（4）通过移动滑动变阻器的滑片，观察小灯泡的亮度，并根据记录的多组数据作出了如图丙所示的I﹣U图像。由图像可知小灯泡的额定功率 W，小灯泡变亮时，小灯泡灯丝的电阻 （选填“变大”、“变小”或“不变”）。
（5）完成上述实验后，他又设计了如图丁所示的实验电路，借助实验室的器材，同样测出了小灯泡正常发光时电功率，请你完成下列实验步骤：
①接好实验电路，闭合开关S，将开关S1拨到触点 （选填“1”或“2”）移动滑片，使电压表的示数为灯泡的额定电压U1；
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③小灯泡正常发光时功率的表达式P＝ （用U1、U2、R0表示）。
五、计算题（共3小题，每问2分，共22分））
28．（8分）小刚驾车行驶一段时间后，看到了如图甲所示的标志，请问：
（1）在不违规的前提下，汽车从标志牌处行驶到庆阳至少需要多长时间？
（2）若汽车以90km/h的速度匀速直线行驶0.4h，通过的路程是多少？
（3）小明家到庆阳的路程是340km，汽车行驶了4h到达庆阳，则汽车行驶的平均速度是多少？
（4）小刚经过一座如图乙所示的大桥，全长540m，公轨两用，上层通汽车，下层通轻轨；一轻轨列车以20m/s的速度完全通过下层桥面用时32s，求该列车的长度。
29．（6分）用如图所示的滑轮组，将重为450N的重物匀速提高2m，所用的拉力为200N。不计绳重和滑轮组的摩擦。
（1）此过程中人通过滑轮组所做的总功是多少？机械效率是多少？
（2）求动滑轮的重。
（3）此重物以0.2m/s的速度匀速上升，求此时拉力的功率。
30．（8分）如图所示，底面积为100cm2的圆柱形容器内盛有一定量的水，将一重力为6N的木块A放入水中，再将另一重力为2N的合金块B放在木块A的上方，此时木块A恰好有的体积浸入水中（ρ水＝1.0×103kg/m3，g取10N/kg）。求：
（1）此时木块A受到的浮力大小；
（2）木块A浸入水中的体积
（3）木块A的密度；
（4）若取走合金块B，水对容器底部压强的变化量。
2023年江苏省常州市天宁区正衡中学中考物理调研试卷
参考答案与试题解析
一、选择题（共15小题，每题2分，共30分）
1．【解答】解：A、一瓶矿泉水质量约为500g，重约5N，故A错误；
B、中学生对地面的压力约为500N，他行走时和地面的接触面积约为0.025m2，故他对地面的压强约为：
P＝＝＝2×104Pa，故B错误；
C、中学生的重力约为500N，一层楼高度约为3m，中学生上4层楼高度约为9m，故他克服重力做功约为：
W＝Gh＝3×3m×500N＝4500J，故C正确。
D、一台空调的额定功率为1000W，故D错误。
故选：C。
2．【解答】解：梦天实验舱相对于天和核心舱，位置没有发生变化，是静止的；梦天实验舱相对于地球、月球和太阳，位置发生了变化，是运动的。故A正确，BCD错误。
故选：A。
3．【解答】解：在5次测量中，17.51cm与其余4次的测量结果差别较大，所以17.51cm是记录错误的一次，应舍去；
为了减小误差，用平均值表示测量结果，课本的宽度为：L＝＝17.305cm≈17.31cm。
故选：D。
4．【解答】解：A、平静的湖面相当于一个平面镜，故A正确；
B、湖中倒影是由于光的反射形成的虚像，故B错误；
C、从岸上看见湖中的游鱼是光发生折射形成的虚像，故C正确；
D、雾是由空气中的水蒸气液化成的，液化放热，故D正确。
故选：B。
5．【解答】解：图中卡片乙向左移动前，孔的形状是菱形的，孔比较大，由于光沿直线后面光斑的形状是菱形的，随着卡片向左移动孔的形状发生变化变成三角形，但由于孔比较大，还是变成三角形后并且逐渐变小，当孔小到一定程度时，地面上的光斑是太阳经孔成的像（小孔成像），变成圆形后，其大小不变，故D正确，ABC错误。
故选：D。
6．【解答】解：
A、飞机在升空过程中，飞行员的质量不变，高度变大，重力势能逐渐增大，故A正确；
B、飞机从起飞到安全降落的整个过程中，飞行员的质量不变，速度发生了变化，动能发生了变化，故B错误；
C、飞机从起飞到安全降落的整个过程中，质量不变，速度先变大后变小，动能先变大后变小；高度先变大后变小，机械能先变大后变小，故C错误；
D、飞机降落后，在水平跑道上滑行过程中，飞机的质量不变，高度不变，重力势能不变，速度变小，动能减小，不是动能转化为重力势能，故D错误。
故选：A。
7．【解答】解：A、煤、石油、天然气、核能属于不可再生能源，故A错误；
B、煤、石油、天然气、核能属于一次能源，故B正确；
C、风能、水能属于可再生能源，故C错误；
D、太阳能、风能、水能、地热能属于一次能源，故D错误；
故选：B。
8．【解答】解：带电体能够吸引轻小物体，异种电荷相互吸引；带负电橡胶棒靠近用细线挂住的轻细吸管A端，若相互吸引，A端有可能不带电或带正电。故D正确。
故选：D。
9．【解答】解：A、“鱼洗”发出的声音是由“鱼洗”的振动发出的，“水花四溅”说明发声的“鱼洗”正在振动，故A正确；
B、“鱼洗”发出嗡嗡声是由物体振动产生的，故B错误；
C、人能听到“鱼洗”发出的声音是靠空气传入人耳的，故C错误；
D、众多“鱼洗”声汇集改变了声音的响度，声音在空气中的传播速度一般是不变的，故D错误。
故选：A。
10．【解答】解：由图可知，甲、乙两正方体放在海绵上时海绵的凹陷程度相同，则甲、乙对海绵的压强相等。
A．图中甲对海绵产生压强的受力面积（甲底面积）小于乙，由p＝的变形式F＝pS可知，甲对海绵的压力较小，
由水平面上物体的压力和自身的重力相等可知，甲的重力较小，故A错误；
B．正方体对水平面的压强p＝＝＝＝＝＝ρgh，由图两者h甲＜h乙，则ρ甲＞ρ乙，即甲的密度大于乙，故B错误；
C．把甲放在乙上和把乙放在甲上时两者的重力相等，对海绵的压力相等，而甲的底面积小（受力面积小），
由p＝可知，乙放在甲上对海绵压强的压强大，即海绵凹陷程度大，故C错误；
D．把乙竖直截去一定的宽度后，由p＝ρgh可知，乙剩余部分对海绵产生的压强不变，故D正确。
故选：D。
11．【解答】解：
A、甲用60N的力推乙，由于力的作用是相互的，乙给甲一个60N的推力，方向相反，大小相等，故A错误；
B、乙向后退的过程中与甲不再接触，所以不受到推力的作用，故B错误；
CD、如果最初是乙用60N的力推甲，乙与地面间的摩擦力小于60N，而甲与地面间的摩擦力等于60N，所以仍然是甲静止不动，乙向后退，故C正确，D错误；
故选：C。
12．【解答】解：（1）由图可知，桥上无车时，若增加塔桥的高度，增加了支点到钢索的垂直距离，即增大了动力臂，由F1＝可知，在阻力和阻力臂不变的情况下，动力臂越大，动力越小，桥对钢索的拉力就越小，即钢索承受的拉力变小，故A错误、B正确；
（2）桥上有车时，位置越靠近桥塔，阻力臂越小，由杠杆平衡条件可知，当阻力和动力臂不变的情况下，钢索受到的拉力越小，故CD错误。
故选：B。
13．【解答】解：A．取走磁体，就没有磁场，振弦不能切割磁感线产生电流，电吉他将不能正常工作，故A正确；
B．铜不可以被磁化，则选用铜质弦，电吉他不能正常工作，故B正确；
C．线圈中产生感应电流的原理是电磁感应现象，扬声器的工作原理是通电导体在磁场中受力运动，故C错误；
D．线圈中产生感应电流表明机械能可以转化为电能，故D正确。
故选：C。
14．【解答】解：A、实验甲、丙中，弹簧测力计的示数分别为4.0N、2.9N，
A在盐水中的浮力为：F浮＝G﹣F拉＝4.0N﹣2.9N＝1.1N；
物体A全部浸没，根据阿基米德原理可知，F浮＝ρ盐水gV排，
所以V排等于V物，则：
V排＝V物＝＝＝1×10﹣4m3，
物体A的密度为：
ρ＝＝＝＝4×103kg/m3，故A错误；
B、物体A在水中受到的浮力为：F浮水＝ρ水gV排＝1×103kg/m3×10N/kg×1×10﹣4m3＝1N，在乙中物体A受到的拉力：F＝G﹣F浮水＝4N﹣1N＝3N，故B错误；
C、在实验丙中，弹簧测力计的示数：F丙拉＝2.9N，在乙中物体A受到的拉力：F＝3N，弹簧测力计的示数比乙中小：3N﹣2.9N＝0.1N，故C错误；
D、由甲、丙，F浮盐水＝G﹣F丙拉＝4N﹣2.9N＝1.1N，根据实验丁中物体A对烧杯底部的压力等于支持力，F支＝G﹣F浮﹣F丁拉＝4N﹣1.1N﹣2.0N＝0.9N，容器底部也受到物体对它的压力，故压力等于0.39，故D正确。
故选：D。
15．【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
（1）滑片向右移动时，接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，
由U＝IR可知，灯泡两端的电压变大，即电压表的示数变大，故A错误；
（2）电压表的示数等于灯泡的额定电压UL＝3V时，
由P＝UI可得，通过灯泡的电流：
IL＝＝＝0.6A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，
所以，电路中的最大电流为I大＝0.6A，电压表的最大示数为3V，
此时灯泡正常发光，滑动变阻器接入电路中的电阻最小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UL＝5V﹣3V＝2V，
滑动变阻器接入电路中的最小阻值：
R滑小＝＝≈3.33Ω，
则滑动变阻器的电阻允许调节的范围是3.33Ω～20Ω，故B错误；
小灯泡正常发光2s内，变阻器产生的电热：
Q＝W＝U滑I大t＝2V×0.6A×2s＝2.4J，故D错误；
（3）灯泡的电阻：
RL＝＝＝5Ω，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的最小电流：
I小＝＝＝0.2A，
则电压表的最小示数：
UL′＝I小RL＝0.2A×5Ω＝1V，
所以，电压表示数的变化范围是1V～3V，故C正确。
故选：C。
二、填空题（共7小题，每空1分，共24分）
16．【解答】解：（1）由题意可知，人工造雪是将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的粒子并喷到寒冷的空气中，这些微小的粒子（小水滴）凝固成的小冰晶；
（2）盐与雪混合，降低了雪的熔点，可加快雪的熔化。
故答案为：凝固；熔化；降低。
17．【解答】解：（1）S1和S2都闭合时，电动机M才能启动，开始小组活动，由此说明两开关串联后控制电动机，所以控制电路是甲图；
触发S1或S2的防盗开关，电动机都能工作将盗贼锁定，所以两开关应并联，则防盗电路是丙图；
两开关都闭合造成电源短路的是乙图，因为两开关都闭合时，电源两极被导线直接相连了；
（2）要使灯L1、L2并联，由图可知电流必须从开关S分别流入支路L1、支路L2和仪表乙，然后流回负极，所以甲为相当于断路的电压表，乙为电流表；
若甲、乙两个表调换位置，闭合开关S后，灯泡L2被短路，电路为L1的基本电路，因此仍能继续发光的灯是L1，另一只灯不能发光的原因是被开关S短路。
故答案为：（1）甲；丙；乙；（2）电流表；L1。
18．【解答】解：人的眼球好像一架照相机。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体的焦距自动调节，将逐渐变小，即晶状体变厚；
由题意可知，透过眼镜看到铅笔的形状，左侧是正立缩小的虚像，右侧是正立放大的虚像，根据凸透镜成像规律可知，右侧的镜片是凸透镜，左侧的镜片是凹透镜，远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的；因凸透镜对光线有会聚作用，所以远视眼应该配戴凸透镜才能看清近处的物体；
要使光会聚于主光轴MN上的c点，则表明此时的透镜对光线有发散作用，需要放置凹透镜，即左侧的镜片。
故答案为：照相机；变厚；凸透镜；左侧镜片。
19．【解答】解：
（1）因为“1200r/kW•h”表示电路中每消耗1kW•h的电能，电能表转盘转过1200r，
所以电能表转盘转120r，电吹风消耗的电能：
W＝kW•h＝0.1kW•h，
电吹风的功率：
P＝＝＝1kW＝1000W；
（2）由P＝可得，这些电能可供“220V 10W”的节能灯正常工作的时间：
t′＝＝＝10h；
（3）灯的发光效率等于转化为光能的功率与消耗电能的功率（灯的电功率）之比，即η＝，
因10W的节能灯与100W的白炽灯在正常工作时发光效果相当，
所以两灯泡获得光能的功率相等，
则：P白η白＝P节η节，
即100W×η白＝10W×80%，
解得该白炽灯的发光效率：η白＝8%。
故答案为：0.1；1000；10；8%。
20．【解答】解：（1）因为冰熔化成水质量不变，所以水的质量m水＝100g＝0.1kg，由图知在CD段水的初温为0℃、末温为10℃，则水吸收的热量：
Q吸水＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×0.1kg×（10℃﹣0℃）＝4.2×103J；
这是通过热传递的方式改变水的内能；
（2）冰在熔化过程中需要吸热，所以冰在第9min时具有的内能大于在第7min时具有的内能；
（3）整个过程（AD段）吸收的热量：
Q吸＝5Q吸冰＝5×2.1×103J＝1.05×104J，
由η＝可得酒精完全燃烧放出的热量：
Q放＝＝＝1.05×105J，
由Q放＝mq得酒精灯中消耗的酒精质量：
m酒精＝＝＝0.0035kg＝3.5g。
故答案为：（1）4.2×103；热传递；（2）小于；（3）3.5。
21．【解答】解：由题知，光敏电阻的阻值随光照射强度的增大而变小；合上抽屉时，光照射强度减小，则光敏电阻的阻值变大，控制电路的总电阻变大，根据欧姆定律可知控制电路中的电流变小，则电磁铁的磁性减弱；
为了使电铃更容易响起，需要增强电磁铁的磁性，在线圈匝数不变时，需要增大通过电磁铁的电流，根据欧姆定律可知，需要减小控制电路的总电阻，则可将R0的阻值减小。
故答案为：减弱；减小。
22．【解答】解：由电路图可知，R0与R1串联，电压表测R1两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图象可知，电路中的最小电流I＝0.2A时，R1的电功率P1＝1W，此时滑动变阻器的电压U1＝＝＝5V，
因串联电路中总电阻等于各分电阻之和，
电源的电压：U＝IR0+U1＝0.2A×R0+5V，
由图象可知，当电路中的电流I′＝0.4A时，R1的电功率P1′＝3.2W，
此时滑动变阻器的电压U1'＝＝＝4V，
因串联电路中总电阻等于各分电阻之和，
电源的电压：U＝I′R0+U1′＝0.4A×R0+4V；
因电源的电压不变，
所以，0.2A×R0+5V＝0.4A×R0+4V；
解得：R0＝5Ω，U＝6V，
滑动变阻器的功率为：P1＝I2R1＝（）2R＝＝＝；当R1＝R0时滑动变阻器的功率最大，最大为：
P滑大＝＝＝1.8W。
故答案为：6；1.8。
三、作图题（共2小题，每题2分，共4分）
23．【解答】解：由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，大小相等，然后从木块重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力，注意两条线段长度要相等。如图所示：
24．【解答】解：由图知，中间与三孔插座左孔连接的应该是零线，下方与大地连接的应该是地线，则上方的导线应该是火线。
（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；
（2）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
如图所示：。
四.实验探究题（共3小题，每空1分，共20分）
25．【解答】解：（1）实验中要用火焰的外焰加热，在组装如图所示的装置时，应按自下而上的顺序组装；
（2）比较不同燃料的热值，应控制被加热液体的种类相同而燃料不同；故应选择甲、乙两图进行实验。根据转换法，同时点燃燃料后，需等待燃料燃尽后然后通过观察比较烧杯内液体升高的温度来比较两种燃料热值大小；
比较不同物质的比热容，应控制物质的质量、燃料相同和加热时间相同而吸热的物质种类不同，故应甲、丙两图进行实验；实验中通过加热时间反映吸收热量的多少；
（3）根据绘制出温度﹣时间图象（如上图丁），升高相同的温度，b加热时间是长，根据比较吸热能力的第1种方法，液体a的比热容小于液体b的比热容；
根据Q＝cmΔt可知，相同质量的ab两种液体升高相同的温度时，b吸热多，故应选b液体作发动机冷却液；
（4）水的吸热能力较强，则水的比热容较大；
A、夏天给教室洒水，感觉凉，是利用水蒸发吸热，具有致冷作用，故A与题意不符，
B、用盐水腌蛋，一段时间后蛋会变咸，是分子运动的结果，故B与题意不符；
C、用水冷却汽车的发动机，是利用水的比热大的特点，故C与题意相符；
D、冰熔化成水需要吸收热量，是指熔化过程需要吸热，故D与题意不符。
故选：C。
故答案为：（1）自下而上；（2）甲、乙；升高的温度；甲、丙；加热的时间；（3）小于；b；（4）C。
26．【解答】解：
（1）发现横梁稳定时指针偏向分度盘的右侧，要使横梁在水平位置平衡，应将平衡螺母往左调。
用调好的天平分别测出鹅卵石的质量是31.8g和空烧杯的质量是90g。
（2）由图丙知，杯、水和鹅卵石的总质量：m＝100g+50g+10g+1.6g＝161.6g；
（4）杯、水和鹅卵石的总质量161.6g，取出鹅卵石再向烧杯中加水到记号M处时，杯和水的总质量为142g，鹅卵石的质量是31.8g，
则向杯中缓慢加入水的质量：m加水＝142g+31.8g﹣161.6g＝12.2g，
而鹅卵石的体积等于加入水的体积，所以鹅卵石的体积V＝V加水＝＝＝12.2cm3；
所以鹅卵石的密度ρ＝＝≈2.6g/cm3；
（5）在测量的过程中，质量和体积的测量值都是准确的，所以密度是准确的；
（6）天平的左盘有一个缺角，调节平衡螺母后，左右两盘质量相等，测量物体质量时，左右两盘质量也相等，不影响测量结果；即小明所测的密度值仍然准确。
故答案为：（1）左；（2）161.6；（4）2.6；（5）准确；（6）准确。
27．【解答】解：（1）原电路图中，电流表与灯泡并联，电压表串联在电路中是错误的，在测小灯泡的额定功率实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
（2）小灯泡的额定电压为2.5V，正常工作电流约为0.25A，
由串联电路的规律及欧姆定律，灯正常发时滑动变阻器连入的电阻：R滑＝＝＝14Ω，由于额定电流为0.25A，滑动变阻器的最小电阻为14Ω，故选滑动变阻器是R2；
（3）正确连线、闭合开关后，移动滑片P到某一点时，电压表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，小于灯泡额定电压2.5V，若要测量小灯泡的额定功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将图甲中的滑片P向A端移动；
（4）由图丙所示的I﹣U图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.3A，则小灯泡额定功率为：
PL＝ULIL＝2.5V×0.3A＝0.75W；
灯泡的亮度由实际功率决定，小灯泡变亮时，实际功率变大，温度升高，灯丝的电阻随温度的升高而变大；
（5）实验步骤：
①接好实验电路，闭合开关S，将开关S1拨到触点2移动滑片，使电压表的示数为灯泡的额定电压U1；
②滑片的位置保持不动，再将开关S1拨到另一个触点读出电压表的示数为U2；
③在步骤①中，灯泡、R0和滑动变阻器串联在电路中，电压表测灯泡两端的电压，调节滑动变阻器的滑片P，使得小灯泡正常发光，记录下此时的电压表示数为U1；
在步骤②中，保持滑动变阻器滑片位置不变，S1接2，电压表测量灯泡和R0两端的总电压U2；因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据串联电路电压规律，此时定值电阻R0两端的电压：U0＝U2﹣U1，根据串联电路电流特点和欧姆定律，通过灯泡的额定电流：
I额＝I0＝＝，
则小灯泡额定功率：
P＝U额I额＝U1×。
故答案为：（1）见解答图；（2）R2；（3）A；（4）0.75；变大；（5）②2；③U1×。
五、计算题（共3小题，每问2分，共22分））
28．【解答】解：（1）由图甲两种，汽车从标志牌处到庆阳的路程：s＝120km，汽车的最大行驶速度v＝100km/h，
由v＝可知，在不违规的前提下，汽车从标志牌处行驶到庆阳至少需要的时间：t＝＝＝1.2h；
（2）由v＝可知，若汽车以90km/h的速度匀速直线行驶0.4h，通过的路程：s1＝v1t1＝90km/h×0.4h＝36km；
（3）汽车行驶的平均速度：v2＝＝＝85km/h；
（4）由v＝可知，此列车完全通过桥所行驶的路程：s3＝v3t3＝20m/s×32s＝640m，
列车的长度：L车＝s3﹣L桥＝640m﹣540m＝100m。
答：（1）在不违规的前提下，汽车从标志牌处行驶到庆阳至少需要的时间为1.2h；
（2）若汽车以90km/h的速度匀速直线行驶0.4h，通过的路程是36km；
（3）小明家到庆阳的路程是340km，汽车行驶了4h到达庆阳，则汽车行驶的平均速度是85km/h；
（4）该列车的长度100m。
29．【解答】解：（1）由图可知，n＝3，绳端移动的距离：s＝nh＝3×2m＝6m，
拉力做的功：W总＝Fs＝200N×6m＝1200J；
有用功：W有用＝Gh＝450N×2m＝900J，
该滑轮组的机械效率：η＝×100%＝×100%＝75%；
（2）不计绳重和滑轮组的摩擦，由F＝（G+G动）可得：
200N＝（450N+G动），
解得G动＝150N；
（3）已知物体上升速度v＝0.2m/s，绳子自由端移动速度v绳＝3v＝3×0.2m/s＝0.6m/s，
此时拉力的功率P＝＝＝Fv绳＝200N×0.6m/s＝120W。
答：（1）此过程中人通过滑轮组所做的总功是1200J；机械效率是75%；
（2）动滑轮的重为150N；
（3）此时拉力的功率为120W。
30．【解答】解：（1）由图可知，A、B整体漂浮在水面上，则此时木块A受到的浮力为：
F浮＝GA+GB＝6N+2N＝8N；
（2）由阿基米德原理可知，此时木块A排开水的体积为：
V排＝＝＝8×10﹣4m3，
所以木块A的体积为：VA＝×8×10﹣4m3＝10﹣3m3；
（3）由G＝mg＝ρVg可知，木块A的密度为：
ρA＝＝＝0.6×103kg/m3；
（4）因为容器为柱形容器，A、B整体漂浮在水面上，所以水对容器底的压力等于A、B及水的重力之和，
若取走B，水对容器底部压力减小量为：ΔF＝GB＝2N，
所以取走B，水对容器底部压强的减小量为：Δp＝＝＝200Pa。
答：（1）此时木块A受到的浮力大小为8N；
（2）木块A浸入水中的体积为10﹣3m3；
（3）木块A的密度为0.6×103kg/m3；
（4）若取走合金块B，水对容器底部压强的变化量为200Pa。
相关试卷
江苏省常州市天宁区正衡中学2023-2024学年物理九年级第一学期期末复习检测模拟试题含答案： 这是一份江苏省常州市天宁区正衡中学2023-2024学年物理九年级第一学期期末复习检测模拟试题含答案，共13页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
2023-2024学年江苏省常州市天宁区正衡中学物理八上期末统考试题含答案： 这是一份2023-2024学年江苏省常州市天宁区正衡中学物理八上期末统考试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，关于光的反射，下列说法正确的是，下列哪一项不是超声波的应用，下列关于天平的使用不正确的是等内容，欢迎下载使用。
江苏省常州市天宁区正衡中学2020-2021学年八年级上学期期中物理试卷： 这是一份江苏省常州市天宁区正衡中学2020-2021学年八年级上学期期中物理试卷，共32页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
