2023年新疆阿克苏地区阿克苏市中考物理二模试题（含答案）

这是一份2023年新疆阿克苏地区阿克苏市中考物理二模试题（含答案），共18页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

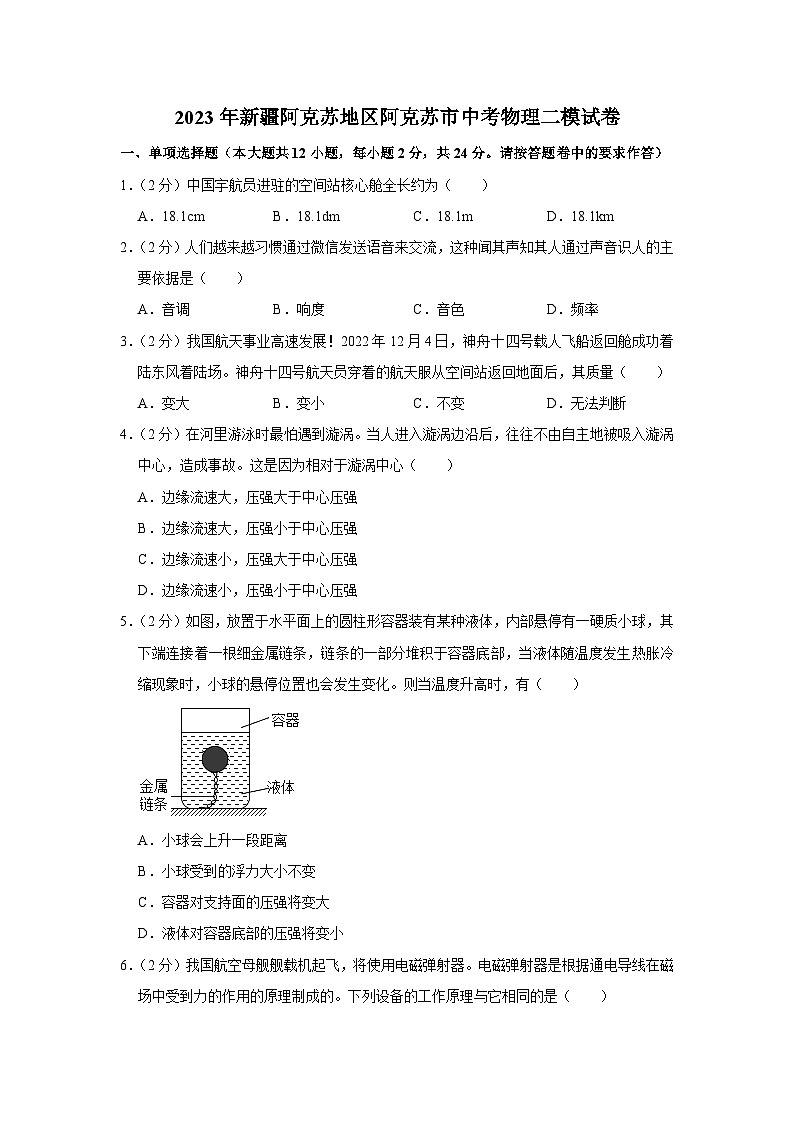

2023年新疆阿克苏地区阿克苏市中考物理二模试卷
一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）
1．（2分）中国宇航员进驻的空间站核心舱全长约为（　　）
A．18.1cm B．18.1dm C．18.1m D．18.1km
2．（2分）人们越来越习惯通过微信发送语音来交流，这种闻其声知其人通过声音识人的主要依据是（　　）
A．音调 B．响度 C．音色 D．频率
3．（2分）我国航天事业高速发展！2022年12月4日，神舟十四号载人飞船返回舱成功着陆东风着陆场。神舟十四号航天员穿着的航天服从空间站返回地面后，其质量（　　）
A．变大 B．变小 C．不变 D．无法判断
4．（2分）在河里游泳时最怕遇到漩涡。当人进入漩涡边沿后，往往不由自主地被吸入漩涡中心，造成事故。这是因为相对于漩涡中心（　　）
A．边缘流速大，压强大于中心压强
B．边缘流速大，压强小于中心压强
C．边缘流速小，压强大于中心压强
D．边缘流速小，压强小于中心压强
5．（2分）如图，放置于水平面上的圆柱形容器装有某种液体，内部悬停有一硬质小球，其下端连接着一根细金属链条，链条的一部分堆积于容器底部，当液体随温度发生热胀冷缩现象时，小球的悬停位置也会发生变化。则当温度升高时，有（　　）

A．小球会上升一段距离
B．小球受到的浮力大小不变
C．容器对支持面的压强将变大
D．液体对容器底部的压强将变小

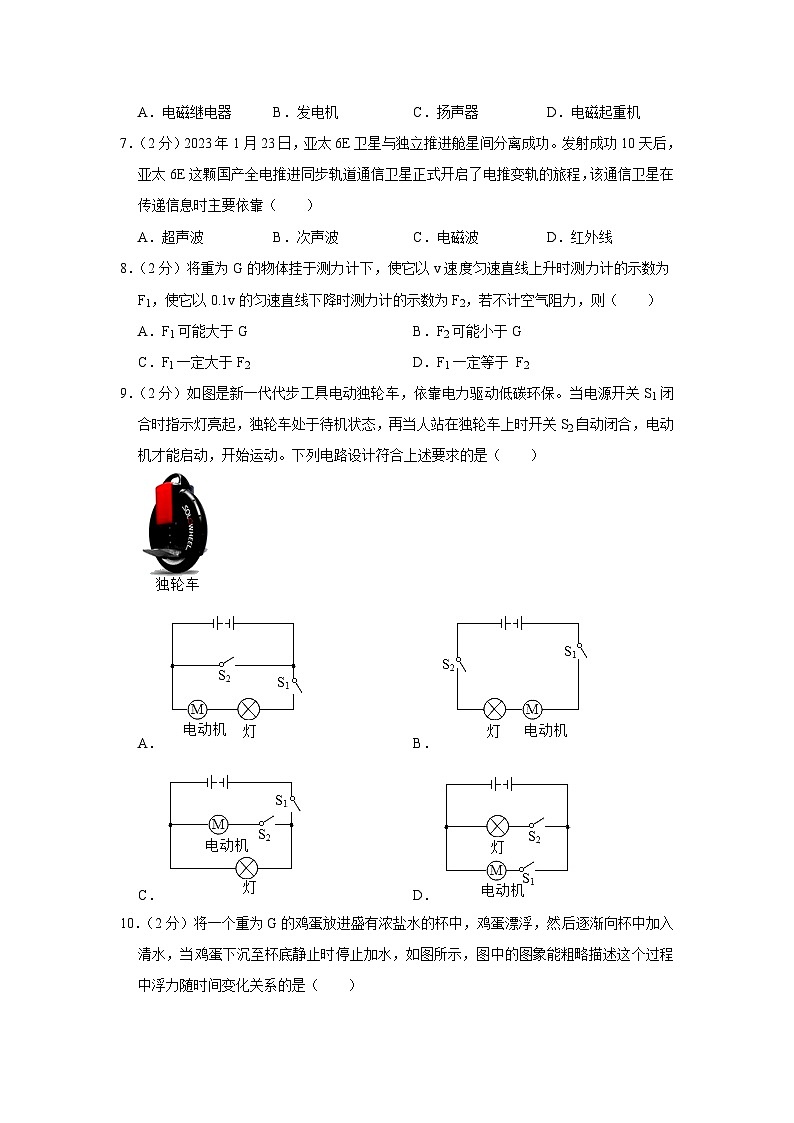

6．（2分）我国航空母舰舰载机起飞，将使用电磁弹射器。电磁弹射器是根据通电导线在磁场中受到力的作用的原理制成的。下列设备的工作原理与它相同的是（　　）
A．电磁继电器 B．发电机 C．扬声器 D．电磁起重机
7．（2分）2023年1月23日，亚太6E卫星与独立推进舱星间分离成功。发射成功10天后，亚太6E这颗国产全电推进同步轨道通信卫星正式开启了电推变轨的旅程，该通信卫星在传递信息时主要依靠（　　）
A．超声波 B．次声波 C．电磁波 D．红外线
8．（2分）将重为G的物体挂于测力计下，使它以v速度匀速直线上升时测力计的示数为F1，使它以0.1v的匀速直线下降时测力计的示数为F2，若不计空气阻力，则（　　）
A．F1可能大于G B．F2可能小于G
C．F1一定大于F2 D．F1一定等于 F2
9．（2分）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）

A． B．
C． D．

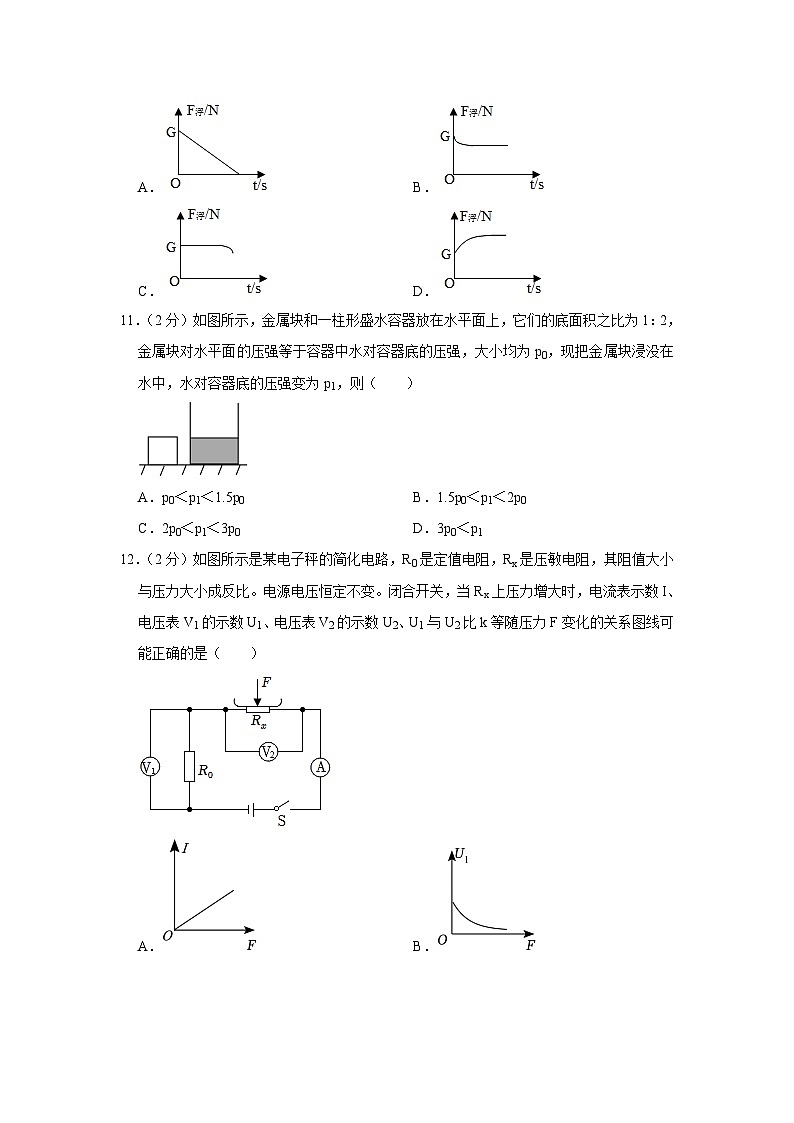

10．（2分）将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，如图所示，图中的图象能粗略描述这个过程中浮力随时间变化关系的是（　　）
A． B．
C． D．
11．（2分）如图所示，金属块和一柱形盛水容器放在水平面上，它们的底面积之比为1：2，金属块对水平面的压强等于容器中水对容器底的压强，大小均为p0，现把金属块浸没在水中，水对容器底的压强变为p1，则（　　）

A．p0＜p1＜1.5p0 B．1.5p0＜p1＜2p0
C．2p0＜p1＜3p0 D．3p0＜p1
12．（2分）如图所示是某电子秤的简化电路，R0是定值电阻，Rx是压敏电阻，其阻值大小与压力大小成反比。电源电压恒定不变。闭合开关，当Rx上压力增大时，电流表示数I、电压表V1的示数U1、电压表V2的示数U2、U1与U2比k等随压力F变化的关系图线可能正确的是（　　）

A． B．
C． D．
二、填空题（本大题共4小题，每空1分，共26分。请按答题卷中的要求作答）
13．（6分）春暖花开季正是运动时，大伟同学积极参与到体育锻炼中。
（1）大伟去游泳，他站在水深为1.2m的游泳池中，在岸上的人会感觉他的腿 　 　（选填“长”“变短”或“长度不变”），这是由于光的 　 　。（选填“反射”或“折射”）
（2）大伟跑步时看到绿树成荫，进行了这样的分析：生物学研究表明，绿色植物的生长需要光而物理学研究表明，不透明物体的颜色是由它反射的色光决定的。由此可以初步推测，不利于绿色植物生长的光是 　 　（选填“紫光”“黄光”或“绿光”），这种光 　 　（选填“属于”或“不属于”）光的三原色。
（3）大伟将足球踢出后，立即从静止开始加速沿沿足球轨迹向前追去，最终追上了还在操场上向前沿直线减速滚动的足球。该过程中足球的运动状态 　 　（选填“发生了”或“未发生”）改变，大伟的最大速度 　 　（选填“可能”或“不可能”）小于足球的最大速度。
14．（6分）小华感冒咳嗽，妈妈给她买了“双黄连口服液”，粗心的小华将口服液盒内特制吸管弄丢了，只好拿来一根饮料吸管插入瓶中，结果她费了很大的劲才把药液“吸”上来。为什么两种吸管“吸”药的效果不同呢？善于观察的她发现，这两种吸管的形状有相同之处：都是一端平口，另一端成较尖锐的斜切口（如图1）；也有不同之处：饮料吸管外壁光滑，口服液吸管外壁有棱，两种吸管的截面形状如图2所示。
（1）你认为，应该用 　 　（选填“平口”、“尖口”）端插入瓶内；
（2）药液吸管的外壁是有棱角的，插入药瓶后，有利于 　 　进入，药液在 　 　的作用下被压入口中；
（3）若用药液吸管吸，当药液逐渐减少时，瓶内气压 　 　。药液对瓶底的压强 　 　，吸管在药液中受到的浮力 　 　。（选填“变大”、“变小”、“不变”）

15．（8分）新能源汽车以环保、经济的优势受到广大用户的喜爱，如图是中国北汽新能源公司研发的一款纯电动人工智能轿车EU5。
（1）纯电动汽车以电动机代替常规的燃油机，其工作时对大气 　 　（选填“有”或“没有”）污染，EU5充电时要将外壳与地线保持良好接触，否则充不了电，这是为了防止 　 　（选填“触电”或“漏电”）。
（2）纯电动汽车出厂前都要进行相关数据测试。当汽车以较快速度在平直路段测试时，车内外空气对前挡风玻璃产生的压力差朝向 　 　（选填“车内”或“车外”），车内外空气对车顶天窗玻璃产生的压力差朝向 　 　（选填“车内”或“车外”）。
（3）EU5纯电动汽车的电池容量为60kW•h，电池支持快充和慢充等多种充电方式。快充半小时即可将电量由30%充至80%，EU5在快充时比慢充时使用的导线要 　 　（选填“粗”或“细”）一些，快充时的充电功率为 　 　kW。
（4）能量回收是电动汽车特有的功能。车辆在减速或制动时车轮的转动会带动驱动电机转动发电，再为汽车的动力电池充电，达到能量回收利用的效果，能量回收过程 　 　（选填“有”或“没有”）辅助制动功能，该系统 　 　（选填“能”或“不能”）提高汽车的续航里程。

16．（6分）《流浪地球》系列电影中有很多物理知识。
（1）地球自转方向自西向东，为了使地球刹车，地球发动机喷射的“火焰”偏向东方，这利用了物体间相互作用力的方向是 　 　（选填“相反”或“相同”）的；刹车时地球的惯性 　 　（选填“增大”“减小”或“不变”）。
（2）影片中提到，大约在几十亿年后，太阳内部的氦元素开始发生聚变成碳，即氦闪，氦闪会 　 　（选填“放出”或“吸收”）大量的能量。地球要前往约4光年外的比邻星，天体物理学家计划建造多个由激光推进的微型星际飞行器，这样只需要约20年就可以到达比邻星，该过程飞行器飞行的平均速度约为 　 　m/s。
（3）如图所示，影片中的太空电梯是一条从距离地面3.6万公里的地球同步卫星向地面垂下一条缆绳至地面基站，并沿着这条缆绳修建往返于地球和太空之间的电梯型飞船，往来运输物资。正在运送中的物资相对地球是 　 　（选填“运动”或“静止”）的。缆绳必须要有足够的强度和韧度，碳纳米管柔韧性很好且强度比同体积钢的强度高百倍，重量约为后者的，适合做太空电梯的材料，设想要制作一根直径为2cm的太空电梯缆绳，约需要碳纳米管材料 　 　（选填“1.5×103”“1.5×105”或“1.5×107”）kg。（钢的密度取8×103kg/m3）

三、作图题（本大题共3小题，每小题2分，共6分。请按答题卷中的要求作答）
17．（2分）请在图中画出光线AO从空气射入水中时的反射光线和折射光线。

18．（2分）请在图中画出均匀木棒OA的重力示意图以及力F的力臂。

19．（2分）如图所示为小丽家卧室的实物电路图。请你用笔画线代替导线，把带有开关的电灯、插座分别正确地接入电路中。

四、实验题（本大题共3小题，每空2分，共24分。请按答题卷中的要求作答）
20．（8分）在探究凸透镜成像规律的实验中：

（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏上得到烛焰清晰 　 　（填“放大”“缩小”或“等大”）的实像。 　 　（填“照相机”“投影仪”或“放大镜”）就是根据该原理工作的。
（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向 　 　（填“左”或“右”）移动光屏，才能再次得到烛焰清晰的像。
（3）改用焦距为20cm的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在70cm和85cm刻度线处，再将点燃的蜡烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是 　 　（填“0”“1”“2”或“3”）。
21．（8分）在“测量液体的密度”实验中：

（1）把天平放在水平桌面上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺母向 　 　（选
填“左”或“右”）调节，直到横梁水平平衡；
（2）将装有适量液体的小烧杯放在天平的左盘上，天平平衡时，所用砝码和游码在标尺上的位置如图乙所示，则小烧杯和液体的总质量为 　 　g，小烧杯的质量为14g，然后，将烧杯中的液体全部倒入量筒中，液面到达的位置如图丙所示，由此可计算出液体的密度为 　 　g/cm3；
（3）此次实验测得的液体密度值偏 　 　（选填“大”或“小”）。
22．（8分）小阳同学利用如图1所示的电路测量定值电阻R的阻值。

（1）实验过程中，电压表、电流表的示数如图2甲、乙所示，则电压表的示数为 　 　V，电流表的示数为 　 　A，此时所测量的定值电阻R的阻值为 　 　Ω。
（2）物理课上，老师展示的数字时钟因少组装了一个定值电阻（约10kΩ）无法正常工作。实验桌上有三个标识不清的1kΩ、5kΩ、10kΩ的定值电阻，能否用图1所示的器材及电路通过测量从中选出该电阻 　 　（选填：“能”或者“不能”）。
五、计算题（本大题共2小题，每小题5分，共10分。请按答题卷中的要求作答）
23．（5分）如图甲所示，是一个检测空气质量指数的检测电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0＝2.5Ω，当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流；
（2）1min内R0消耗的电能；
（3）此时的空气质量指数。

24．（5分）如图所示，边长为0.1m，密度为4×103kg/m3的均匀正方体甲和底面积为2×10﹣2m2、高为0.3m的薄壁圆柱形容器乙置于水平桌面上，乙容器内盛有0.2m深的水。（ρ水＝1.0×103kg/m3，g＝10N/kg）
（1）求甲的质量；
（2）求水对容器底的压力；
（3）现将一个体积为3×10﹣3m3的物体丙分别置于正方体甲上方和浸没在乙容器内的水中，甲对桌面压强的增加量Δp甲恰好为水对乙容器底部压强增加量Δp水的3.6倍，求：物体丙的密度ρ丙.


2023年新疆阿克苏地区阿克苏市中考物理二模试卷
参考答案与试题解析
一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）
1．【解答】解：核心舱能够让宇航员长期驻守，其长度不可能是18.1cm或者18.1dm，核心舱是由飞船发射的，不可能太长，可以把18.1km排除，18.1m的长度虽然不算太长，但还是能够满足宇航员工作、生活的需要的，故ABD错误，C正确。
故选：C。
2．【解答】解：闻其声知其人通过声音识人的主要依据是不同人的音色不同，故C符合题意，ABD不符合题意。
故选：C。
3．【解答】解：神舟十四号航天员穿着的航天服从空间站返回地面后，位置发生变化，所含物质的多少不变，其质量不变。
故选：C。
4．【解答】解：相对于漩涡中心，旋涡边缘流速小，导致边缘的压强大于中心的压强，从而形成指向漩涡中心的压力差，被压入漩涡中心，造成事故。
故选：C。
5．【解答】解：AB、由于外界温度升高时，液体体积膨胀，引起液体密度变小，由阿基米德原理可知，小球受到的浮力减小，浮力小于重力和拉力之和，所以小球会下降，故AB错误；
C、因为容器对支持面的压力等于容器、水、小球及金属链条的总重力，当温度升高时，容器对支持面压力不变，容器底面积不变，由p＝可知容器对支持面的压强不变，故C错误；
D、由于外界温度升高时，液体体积膨胀，引起液体密度变小，而小球和链条排开液体的体积不变，由阿基米德原理可知小球和链条受到的总浮力减小且链条和小球对水的压力与它们受到的总浮力是相互作用力，大小相等，因此链条和小球对水的压力减小，因容器为柱形容器，液体对容器底部的压力等于液体的重力与链条和小球对水的压力之和，容器底面积不变，由p＝可知容器底部的压强变小，故D正确。
故选：D。
6．【解答】解：AD．电磁继电器和电磁起重机是利用电流的磁效应工作的，故AD不符合题意；
B．发电机的原理是电磁感应，故B不符合题意；
C．扬声器是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意。
故选：C。
7．【解答】解：通信卫星是通过电磁波传递信息的。
故选：C。
8．【解答】解：物体两次都做匀速直线运动，不计空气阻力，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1＝F2，故ABC错误，D正确。
故选：D。
9．【解答】由题知，当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，
所以，指示灯和电动机并联，S1控制干路，开关S2控制电动机；
A、图中开关S2闭合后，会发生电源短路现象，故A不符合题意；
B、图中指示灯和电动机串联，故B不符合题意；
C、图中指示灯和电动机并联，S1控制干路，开关S2控制电动机，故C符合题意；
D、图中S1控制电动机，开关S2控制指示灯，故D不符合题意。
故选：C。
10．【解答】解：当鸡蛋在浓盐水中漂浮时，此时鸡蛋所受浮力等于鸡蛋的重力；
当给浓盐水中缓慢加入水时，混合液的密度开始减小，当此时混合液的密度仍大于鸡蛋的密度，虽然鸡蛋开始缓慢下沉，不过鸡蛋仍处于漂浮状态，只是浸入液体中的体积在增大，而露出的体积在减小，所以此时鸡蛋受到的浮力仍等于鸡蛋的重力；
当混合液的密度逐渐减小到等于鸡蛋的密度时，此时鸡蛋在液体中处于悬浮状态，鸡蛋受到的浮力仍等于鸡蛋的重力；
当浓盐水中的水越来越多而引起混合液的密度比鸡蛋密度小的时候，此时鸡蛋受到的浮力就会小于重力，鸡蛋出现下沉直至沉到杯子的底部。
由此可知，鸡蛋受到的浮力是先不变，然后减小，所以选项C符合。
故选：C。
11．【解答】解：容器中水对容器底的压强为：，
金属对水平面的压强为：，
把金属块浸没在水中后，金属物体排开液体的体积为：ΔV＝S1h1＝S2Δh，
解得，
此时水对容器底的压强为：，
因为，
所以，故A符合题意，BCD不符合题意。
故选：A。
12．【解答】解：根据电路图可知，两个电阻串联，电压表V1测量R0两端的电压，电压表V2测量Rx两端的电压，电流表测量电路中的电流；
A、闭合开关，当Rx上压力增大时，Rx的阻值变小，总电阻变小，根据欧姆定律可知，此时电流表示数为：I＝，电源电压不变，R0阻值不变，Rx阻值变小，I变大，所以I随F的增大而变大，但I与F不成正比，故A错误；
B、此时R0两端的电压为：U1＝IR0＝×R0＝，Rx的阻值变小，则U1变大，即U1随压力的增大而增大，故B错误；
C、此时Rx两端的电压为：U2＝IRx＝×Rx＝，Rx的阻值变小，则U2变小，即U2随压力的增大而减小，故C正确；
D、U1与U2比值为：k＝＝＝＝，R0的阻值不变，则k与F成正比，故D错误。
故选：C。
二、填空题（本大题共4小题，每空1分，共26分。请按答题卷中的要求作答）
13．【解答】解：（1）人的脚反射出的入射光线射到水面上会发生光的折射，折射光线进入岸上人的眼睛，岸上的人逆着折射光线看去，像在脚的上方，所以岸上的人看到站在游泳池里人的腿是变短的；
（2）植物是不透明的，植物呈现绿色，说明植物能反射绿光而吸收其它色光，植物之所以反射绿光是因为植物的生长不需要绿光，即绿光不利于植物的生长；
色光的三原色是红、绿、蓝，所以绿光属于光的三原色；
（3）足球在滚动过程中速度不断减小，运动状态发生改变；
大伟最终追上足球，说明大伟的平均速度大于足球的平均速度，但大伟的最大速度可能小于足球的最大速度。
故答案为：（1）变短；折射；（2）绿光；属于；（3）发生了；可能。
14．【解答】解：（1）采用吸管的尖口，在压力一定时，可以减小受力面积来增大吸管对瓶盖的压强，容易把吸管插入瓶内。
（2）吸管外壁是有棱角，当吸管插入药瓶时，空气能通过棱角处的缝隙进入瓶内。
用吸管吸药液时，吸气时，吸管内的压强减小，药液在大气压作用下被压入嘴里。
（3）①当药液逐渐减少时，瓶内和外界是相通的，瓶内气压和外界气压是相同的，所以瓶内气压保持不变。
②当药液逐渐减少时，药液的深度减小，药液的密度不变，所以药液对瓶底的压强减小。
③当药液逐渐减少时，药液的密度不变，吸管排开药液的体积减小，吸管受到药液的浮力减小。
故答案为：（1）尖口；（2）空气；大气压；（3）不变；减小；变小。
15．【解答】解：（1）纯电动汽车以电动机代替常规的燃油机，其工作时将电能转化为机械能，对大气没有污染；
电动车的外壳有大量的金属材料，充电时需要供电系统中提供接地良好的地线，是为了防止因漏电使外壳带电而造成触电事故；
（2）流体在流速大的地方压强小，车外空气流速大，压强小，对前挡风玻璃产生的压力差朝向车外，对车顶天窗玻璃产生的压力差朝向车外；
（3）快充时功率大，根据P＝可知电阻小，在其他条件一定时，导体的横截面积越大，电阻越小，所以EU5在快充时比慢充时使用的导线要粗一些；
EU5纯电动汽车的电池容量为60kW•h，快充半小时即可将电量由30%充至80%，快充时的充电功率为P＝＝＝60kW；
（4）车辆在减速或制动时车轮的转动会带动驱动电机转动，所以能量回收过程有辅助制动功能，此时驱动电机就变成了发电机，能够产生电能为汽车的动力电池充电，达到能量回收利用的效果，可提高汽车的续航里程。
故答案为：（1）没有；触电；（2）车外；车外；（3）粗；60；（4）有；能。
16．【解答】解：（1）地球自转方向为自西向东，那么为了使地球刹车，地球发动机喷射的“火焰”应偏向东方，这是利用了物体间的作用是相互的。刹车时地球的速度减小，质量不变，惯性的大小只与质量有关，与速度无关，故惯性不变；
（2）核聚变时会释放出大量能量；飞行器飞行的平均速度v＝＝0.6×108m/s。
（3）运送中的物资与地球之间的位置不断发生变化，故其相对地球是运动的；
缆绳的半径r＝＝＝1cm，缆绳的横截面积S＝πr2≈3.14×（1cm）2＝3.14cm2＝3.14×10﹣4m2；
需要碳纳米管材料的体积V＝SL＝3.14×10﹣4m2×3.6×104×103m≈11.3×103m3；
需要碳纳米管材料的质量m＝ρ钢V＝×8×103kg/m3×11.3×103m3≈1.5×107kg。
故答案为：（1）相反；不变；（2）放出；0.6×108；（3）运动；1.5×107。
三、作图题（本大题共3小题，每小题2分，共6分。请按答题卷中的要求作答）
17．【解答】解：过入射点作出法线标上垂直符号，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线，如下图所示：
18．【解答】解：
（1）重力方向竖直向下，过均匀木棒的中心，即木棒的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；
（2）沿力F的方向画出作用线，从O点向力F的作用线作垂线段L就是力F的力臂，如图所示：

19．【解答】解：开关与火线相连，灯泡的左端与零线相连；二孔插座的左孔与零线相连，右孔与火线相连；如图所示：

四、实验题（本大题共3小题，每空2分，共24分。请按答题卷中的要求作答）
20．【解答】解：（1）由图可知，物距小于像距，物距处于f和2f之间，成倒立、放大的实像。应用是投影仪或幻灯机；
（2）凸透镜位置不变，将蜡烛移动到15cm刻度线处，物距变大，像距会变小，应该向左移动光屏，才能再次得到烛焰清晰的像；
（3）当凸透镜乙和光屏分别固定在70cm和85cm刻度线处，即像距为15cm，小于1倍焦距，在光屏上不能得到烛焰清晰像，在光屏上得到烛焰清晰像的次数是为0。
故答案为：（1）放大；投影仪；（2）左；（3）0。
21．【解答】解：（1）天平使用时，要放在水平的桌面上；因为指针静止时指在标尺中央红线上的左侧，所以将平衡螺母向右移动；
（2）已知烧杯m1＝14g，
由图可知，液体和烧杯的总质量为m2＝50g+10g+2g＝62g；
则量筒中液体的质量为m＝m2﹣m1＝62g﹣14g＝48g；
量筒中液体的体积为V＝60mL＝60cm3；
所以液体的密度为ρ＝＝＝0.8g/cm3。
（3）将烧杯中的液体全部倒入量筒中时，烧杯内壁粘有少量液体，并不能倒干净，测得的液体体积偏小，根据密度公式ρ＝可知，测得的密度偏大；
故答案为：（1）右；（2）62；0.8；（3）大。
22．【解答】解：（1）由图2可知电压表接入电路的是小量程，分度值为0.1V，示数为2V，电流表接入电路的量程是小量程，分度值为0.02A，示数为0.2A，
根据欧姆定律可得此时所测量的定值电阻R的阻值为：R＝＝＝10Ω；
（2）由图1可知电源为两节干电池，电源电压为3V，根据欧姆定律可知将1kΩ、5kΩ和10kΩ的电阻分别接入该电路中，通过电路中的电流均远小于电流表的分度值，因此不能选出该电阻。
故答案为：（1）2；0.2；10；（2）不能。
五、计算题（本大题共2小题，每小题5分，共10分。请按答题卷中的要求作答）
23．【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压。
（1）通过R0的电流：
I0＝＝＝0.8A；
（2）1min内R0消耗的电能：
W＝U0I0t＝2V×0.8A×60s＝96J；
（3）因串联电路中总电压等于各分电压之和，
所以，R两端的电压：
UR＝U﹣U0＝6V﹣2V＝4V，
因串联电路中各处的电流相等，
所以，R＝＝＝＝5Ω，
则＝＝0.2Ω﹣1，
由图乙可知：此时空气质量指数为50。
答：（1）通过R0的电流为0.8A；
（2）1min内R0消耗的电能为96J；
（3）此时的空气质量指数为50。
24．【解答】解：（1）物体的体积为：
V甲＝a甲3＝（0.1m）3＝10﹣3m3，
根据ρ＝可知，甲物体的质量为：
m甲＝ρ甲V甲＝4×103kg/m3×10﹣3m3＝4kg；
（2）水对容器底部的压强为：
p水＝ρ水gh＝1×103kg/m3×10N/kg×0.2m＝2000Pa，
由p＝可知，所以水对容器底的压力为：
F＝pS＝2000Pa×2×10﹣2m2＝40N；
（3）丙浸没在乙容器内的水中，所以排开水的体积V排＝V丙＝3×10﹣3m3，
所以水面上升的高度为：h'＝＝＝0.15m，
容器高0.3m，原来水深0.2m，则物体丙浸没后一部分水会溢出，水面实际升高Δh＝0.1m，
由题意知，甲对桌面压强的增加量Δp甲恰好为水对乙容器底部压强增加量Δp水的3.6倍，
即Δp甲＝3.6Δp乙，
则：＝3.6ρ水gΔh，
而ΔF甲＝m丙g＝ρ丙V丙g，
S甲＝a甲2＝（0.1m）2＝0.01m2，
则：＝3.6ρ水gΔh，
化简代入数据可得：＝3.6×1×103kg/m3×0.1m，
解得：ρ丙＝1.2×103kg/m3。
答：（1）甲的质量m甲为4kg；
（2）水对容器底的压力为40N；
（3）物体丙的密度ρ丙是1.2×103kg/m3。
