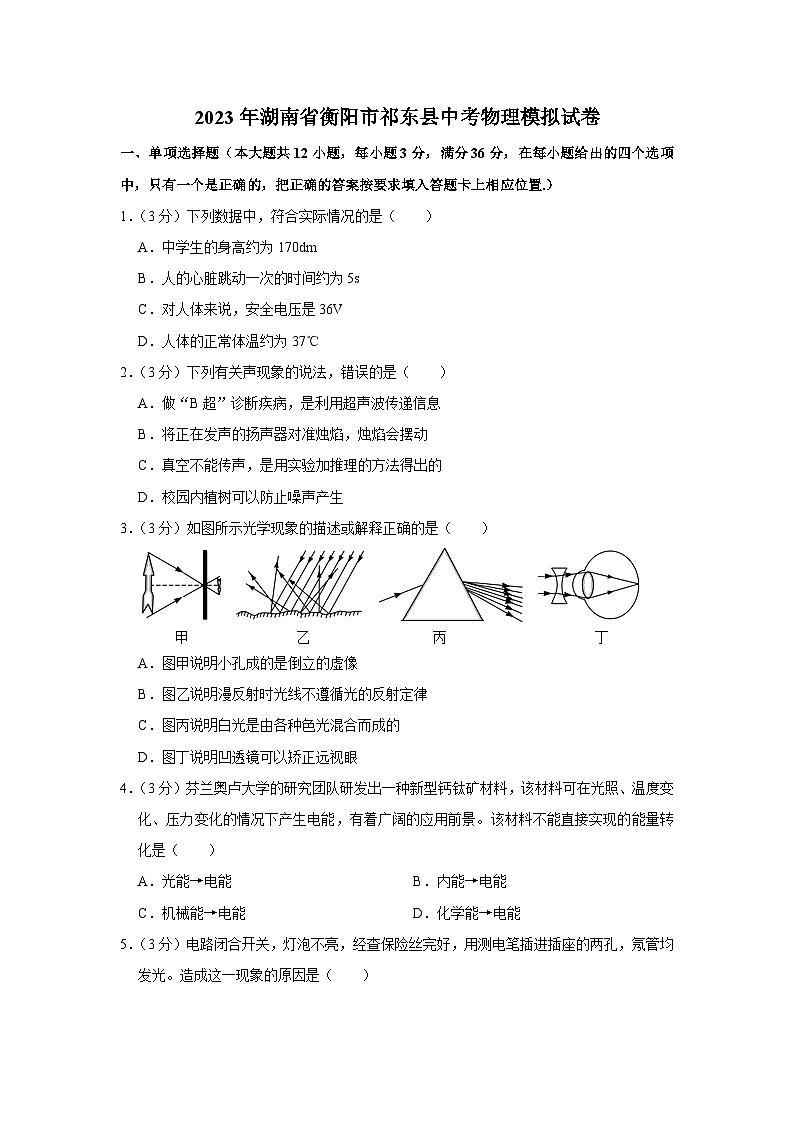

2023年湖南省衡阳市祁东县中考物理模拟试卷
一、单项选择题（本大题共12小题，每小题3分，满分36分，在每小题给出的四个选项中，只有一个是正确的，把正确的答案按要求填入答题卡上相应位置.）
1．（3分）下列数据中，符合实际情况的是（　　）
A．中学生的身高约为170dm
B．人的心脏跳动一次的时间约为5s
C．对人体来说，安全电压是36V
D．人体的正常体温约为37℃
2．（3分）下列有关声现象的说法，错误的是（　　）
A．做“B超”诊断疾病，是利用超声波传递信息
B．将正在发声的扬声器对准烛焰，烛焰会摆动
C．真空不能传声，是用实验加推理的方法得出的
D．校园内植树可以防止噪声产生
3．（3分）如图所示光学现象的描述或解释正确的是（　　）

A．图甲说明小孔成的是倒立的虚像
B．图乙说明漫反射时光线不遵循光的反射定律
C．图丙说明白光是由各种色光混合而成的
D．图丁说明凹透镜可以矫正远视眼
4．（3分）芬兰奥卢大学的研究团队研发出一种新型钙钛矿材料，该材料可在光照、温度变化、压力变化的情况下产生电能，有着广阔的应用前景。该材料不能直接实现的能量转化是（　　）
A．光能→电能 B．内能→电能
C．机械能→电能 D．化学能→电能

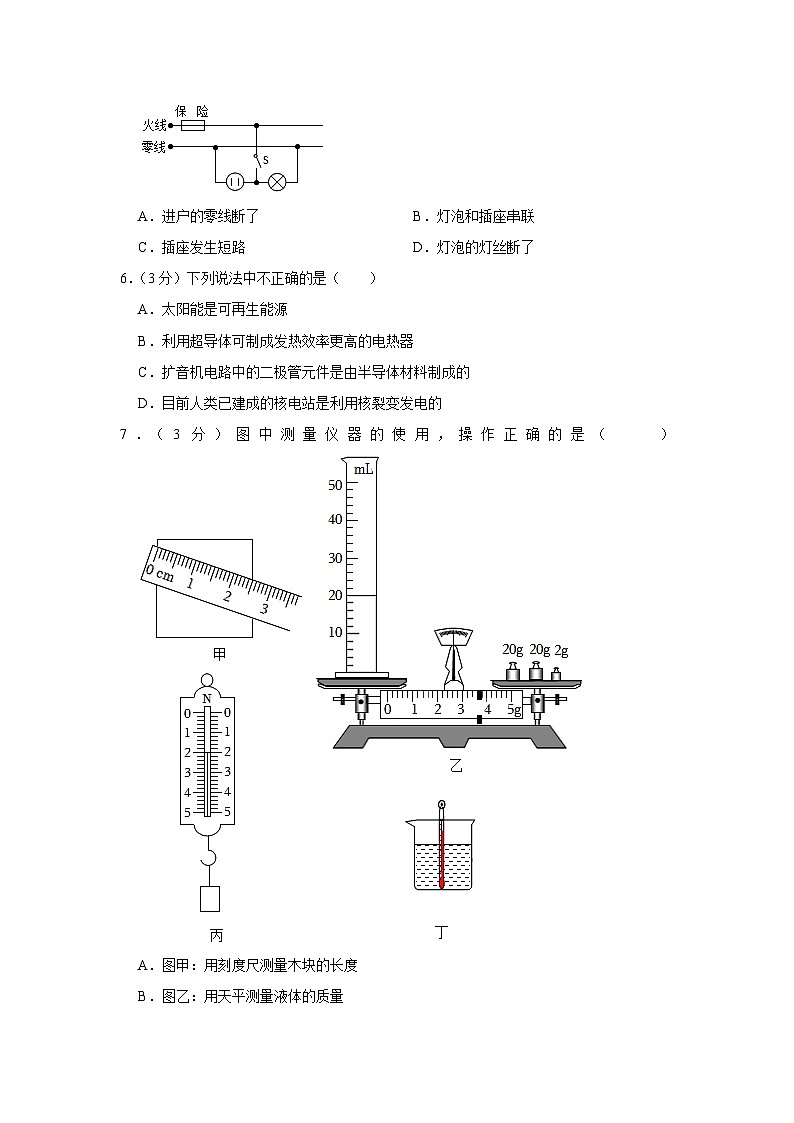

5．（3分）电路闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）

A．进户的零线断了 B．灯泡和插座串联
C．插座发生短路 D．灯泡的灯丝断了
6．（3分）下列说法中不正确的是（　　）
A．太阳能是可再生能源
B．利用超导体可制成发热效率更高的电热器
C．扩音机电路中的二极管元件是由半导体材料制成的
D．目前人类已建成的核电站是利用核裂变发电的
7．（3分）图中测量仪器的使用，操作正确的是（　　）
A．图甲：用刻度尺测量木块的长度
B．图乙：用天平测量液体的质量
C．图丙：用弹簧测力计测量物体的重力
D．图丁：用温度计测量液体的温度

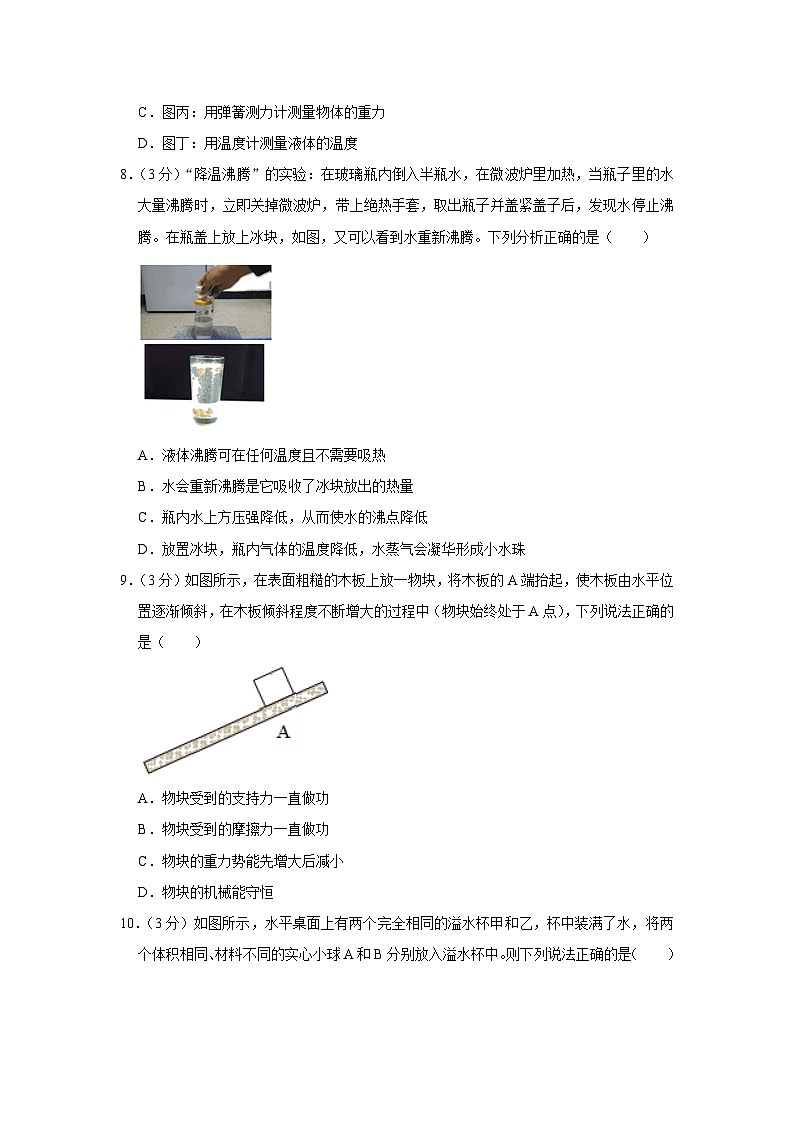

8．（3分）“降温沸腾”的实验：在玻璃瓶内倒入半瓶水，在微波炉里加热，当瓶子里的水大量沸腾时，立即关掉微波炉，带上绝热手套，取出瓶子并盖紧盖子后，发现水停止沸腾。在瓶盖上放上冰块，如图，又可以看到水重新沸腾。下列分析正确的是（　　）

A．液体沸腾可在任何温度且不需要吸热
B．水会重新沸腾是它吸收了冰块放出的热量
C．瓶内水上方压强降低，从而使水的沸点降低
D．放置冰块，瓶内气体的温度降低，水蒸气会凝华形成小水珠
9．（3分）如图所示，在表面粗糙的木板上放一物块，将木板的A端抬起，使木板由水平位置逐渐倾斜，在木板倾斜程度不断增大的过程中（物块始终处于A点），下列说法正确的是（　　）

A．物块受到的支持力一直做功
B．物块受到的摩擦力一直做功
C．物块的重力势能先增大后减小
D．物块的机械能守恒
10．（3分）如图所示，水平桌面上有两个完全相同的溢水杯甲和乙，杯中装满了水，将两个体积相同、材料不同的实心小球A和B分别放入溢水杯中。则下列说法正确的是（　　）

A．小球A的质量大于小球B的质量
B．水对甲杯底的压强小于水对乙杯底的压强
C．小球A受到的浮力等于小球B受到的浮力
D．甲杯对桌面的压强等于乙杯对桌面的压强
11．（3分）交通法规中明确规定，所有的摩托车、电动自行车上路驾驶员必须佩戴安全头盔，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（　　）
A． B．
C． D．
12．（3分）灯泡L上标有“2.5V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（　　）

A．灯泡L的额定电流是0.2A
B．灯泡L正常发光时的电阻是10Ω
C．灯泡L的额定功率是6.25W
D．灯丝的电阻随电压的增大而减小
二、双项选择题（本大题共4个小题，每小题3分，共12分，在每小题给出的四个选项中，只有2个是正确的，全部选对的得3分，选对但不全的得2分，不选或有错误的得0分，把正确的答案按要求填入答题卡上相应位置。）
（多选）13．（3分）早晨，明明去公园踢足球，看见朝阳冉冉升起，路边柳枝随风飘荡，鸟儿在枝头跳跃，河面上波光粼粼，远远地能看见早餐店上空炊烟袅袅，闻到近处阵阵飘来的粽子香味，下面对此情景解释正确的是（　　）
A．柳枝随风飘荡，说明力可以改变物体的运动状态
B．“炊烟袅袅”说明分子在不停地做无规则运动
C．中午时，小河边比较凉爽，是因为水的比热容较大，吸热能力强
D．剥粽子时总有一些糯米粘到粽叶上，是因为分子间存在斥力
（多选）14．（3分）如图，水平推力F作用在物体a上，a、b均保持静止，关于ab有以下说法正确的有（　　）

A．物体a受到的推力小于摩擦力
B．a对b施加摩擦力为零
C．物体a受4个力的作用
D．b受到地面摩擦力的大小等于F
（多选）15．（3分）在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的图象；若保持透镜位置不动，将蜡烛移到光具座的40cm刻度处，对于此时像的性质判断正确的是（　　）

A．一定是放大的像 B．一定是缩小的像
C．一定是倒立的像 D．一定是正立的像
（多选）16．（3分）如图所示电路中，电源电压为18V，灯泡L标有“6V 3W”的字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100Ω 1A”，电流表所用量程为0～0.6A，电压表所用量程为0～15V，该电路工作时，要求各元件均安全。闭合开关，在滑动变阻器滑片P滑动过程中，下列判断正确的是（　　）

A．电压表的示数变化范围是3V～6V
B．该电路消耗的最大功率是最小功率的2倍
C．电流表的示数变化范围是0.25A～0.6A
D．滑动变阻器允许接入电路的阻值范围是24Ω～60Ω
三.作图与填空题（本题5个小题，其中第17，18题每小题2分，第19，20题每小题2分，第21题4分，共14分）
17．（2分）请在图中作出光线由玻璃斜射入空气后折射光线的大致路径。

18．（2分）根据要求作图：如图所示，轻杆OB以O点为轴静止，请画出动力臂L1。

19．（3分）电脑的中央处理器（CPU）只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却。某电脑CPU的功率为100W，其中发热功率占8%，铜质散热器的质量是0.8kg。若工作半小时，CPU消耗电能 　 　J，产生热量 　 　J，这些热量可使散热器温度升高 　 　℃[铜的比热容为0.4×103J/（kg•℃）]。
20．（3分）在“天宫课堂”中，航天员王亚平用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球悬停在水中，如图﹣1所示，这是由于在中国空间站中，乒乓球不再受到重力和 　 　力的原因而悬停不动。在地面课堂的同学们也做同样的实验：用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球会迅速上浮直至漂浮，如图﹣2所示。乒乓球露出水面前，浮力 　 　重力且浮力大小 　 　。

21．（4分）如图为汽车启动的工作原理图。旋转汽车钥匙（闭合汽车内开关），电磁铁即具有磁性而把衔铁A吸下来，使动触点B与静触点C接触，电动机所在电路接通。AOB相当于一个绕O点转动的 　 　。电动机启动时电流很大，其所在电路连接选用粗且短的导线可以减小导线的 　 　，避免因为电流的 　 　效应带来的电路损坏，电动机是利用 　 　在磁场中受力转动的原理工作的。

四、实验探究题（本题3个小题，每小题6分，共18分）
22．（6分）在“探究影响滑轮组机械效率的因素”实验中，某实验小组用如图所示的同一滑轮组提升不同的钩码，分别做了三次实验，实验数据记录在下表中。
实验次数
钩码所受
重力G/N
提升高度h/m
拉力F/N
绳端移动
的距离s/m
机械效率η
1
2
0.1
1.0
0.3
66.7%
2
4
0.1
1.7
0.3
78.4%
3
6
0.1
2.4
0.3

（1）在实验过程中，应沿竖直方向 　 　拉动弹簧测力计；
（2）在第3次测量中，滑轮组做的有用功是 　 　J，总功是 　 　J，机械效率为 　 　；
（3）分析表中数据可得出：同一滑轮组，提升钩码越重，机械效率越 　 　（选填“高”或“低”）；
（4）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率 　 　（填“变大”“变小”或“不变”）。

23．（6分）如图所示是“探究物体动能跟哪些因素有关”的装置示意图。

（1）原理：运动的钢球A碰上木块B后，能将B撞出一段距离s。在同样的水平面上，B被撞得越远，A对B做的功就越多，A的动能就越大，通过B被撞的远近来反映物体A动能大小的方法在物理学中属于 　 　（选填“控制变量法”或“转换法”）。
（2）步骤：
①让同一钢球A分别从不同高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越 　 　（选填“大”或“小”），木块B被撞得越远；
②改变钢球的质量，让不同的钢球从 　 　（选填“同一”或“不同”）高度由静止开始滚下，质量越大的钢球将木块B撞得 　 　。
（3）结论：通过多次实验表明，质量一定的物体，运动的速度越大，它的动能 　 　；运动速度一定的物体，质量越大，它的动能 　 　。
24．（6分）实验小组利用如图甲所示的电路测定小灯泡的额定功率。所用器材：额定电压为2.5V的小白炽灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω，2A）、定值电阻（R0＝5Ω）、开关三个和导线若干。

（1）用笔画线代替导线，将图乙中的实物电路按照图甲所示的电路图连接完整；
（2）闭合开关前，应将变阻器滑片滑到 　 　（选填“左”或“右”）端；
（3）连接完电路后，只闭合S、S1时，移动滑片P，电压表示数有变化；只闭合S、S2时，小灯泡不发光，移动滑片P，电压表示数无变化。于是小明拆下电压表，并用它检测电路故障；把电压表依次并在灯泡和开关S2两端，测试结果分别是无示数、有示数。由此可以断定电路中一定存在的故障是 　 　：
A.灯泡L处断路
B.灯泡L处短路
C.开关S2处断路
（4）排除故障后，小明继续实验：
①只闭合S、S2，移动滑片P，使电压表的示数为 　 　V；
②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V；
③小灯泡的额定功率为 　 　W；
（5）当加在白炽灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实　 　（选填“＞”“＜”或“＝”）。
五.综合题（本题3个小题，其中第25题4分，第26题8分，第27题8分，共20分）
25．（4分）市场上出售的一种“鲁花”牌食用油，瓶上标有“5L”字样，该瓶油的质量是4.6kg，油瓶中油的深度为30cm。求：
（1）该瓶内食用油的密度；
（2）瓶底受到油的压强。
26．（8分）某小汽车的质量为1.8t，在平直的公路上进行百米加速测试时的v﹣t图像如图所示，测试过程中，汽车速度从0加速到108km/h时行驶的路程是120m。假设测试过程中汽车所受到的阻力始终为重力的0.25倍，汽车发动机的功率恒定不变。（g取10N/kg）求：
（1）在0～10s内汽车的平均速度；
（2）汽车发动机的功率；
（3）在0～10s内汽车发动机产生的牵引力所做的功。

27．（8分）为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”，餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示，电源电压3V不变，提示器的电阻R0恒为50Ω，传感器R1的阻值随载盘台所载质量变化的关系如下表所示，开关S闭合后，问：
载盘台所载质量m/g
100
110
120
130
140
150
160
…
传感器R1/Ω
100
90
80
70
60
50
40
…
（1）根据表中数据，当载盘台所载质量是100g时，R1的阻值是多少？电路中的电流是多少？
（2）在第（1）问的基础上，通电5s，电流通过R1产生的热量是多少？
（3）当电路中的电流达到0.03A时，提示器会发出提示音，若空餐盘质量为100g，此时盘内剩余食物的质量是多少？


2023年湖南省衡阳市祁东县中考物理模拟试卷
参考答案与试题解析
一、单项选择题（本大题共12小题，每小题3分，满分36分，在每小题给出的四个选项中，只有一个是正确的，把正确的答案按要求填入答题卡上相应位置.）
1．【解答】解：A、成年人的身高在170cm左右，中学生的身高接近成年人，在170cm＝17dm左右。故A不符合实际；
B、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s。故B不符合实际；
C、经验证明，只有不高于36V的电压对人体才是安全的。故C不符合实际；
D、正常情况下，人的体温在37℃左右，变化幅度很小。故D符合实际。
故选：D。
2．【解答】解：A、用“B超”诊断疾病是利用超声波传递信息，故A正确；
B、放在正在发声的扬声器附近的烛焰，烛焰会不断摇晃，是扬声器发出的声音传递能量给烛焰，使烛焰不断摇晃，故B正确；
C、真空不能传声的结论是利用实验加推理的方法得出的，故C正确；
D、学校周围植树，是在传播过程中减弱噪声，不能防止马路上噪声的产生，故D错误。
故选：D。
3．【解答】解：A、小孔成的像是由光的直线传播形成的，成倒立的实像，故A错误；
B、镜面反射和漫反射都遵循光的反射定律，故B错误；
C、白光透过三棱镜后会分解成七色光，说明白光是由各种色光混合而成的，故C正确；
D、近视眼是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，需要用凹透镜矫正，故D错误。
故选：C。
4．【解答】解：A、该材料可以在光照的情况下产生电，故可以将光能转化为电能，故A不合题意；
B、该材料可以在温度变化的情况下产生电，故可以将内能转化为电能，故B不合题意；
C、该材料可以在压力变化的情况下产生电，故可以将机械能转化为电能，故C不合题意；
D、由题意可知，该材料不是在发生化学变化时产生电，故不能直接实现从化学能向电能的转化，故D符合题意。
故选：D。
5．【解答】解：
由图可知，灯泡和插座并联；若灯泡的灯丝断了，则用测电笔插进插座的两孔时，只有右孔能使氖管发光，不符合题意，故BD错误；
闭合开关，灯泡不亮，说明可能是断路或短路，又因为保险丝完好，说明不是短路，应该是断路，故C错误；
用测电笔插进插座，两氖管均发光，插入插座的右孔时氖管发光，说明图中红线部分是通路；插入插座的左孔时氖管也发光，说明图中蓝线部分是通路，可以判断是A点左侧的进户零线断路，故A正确。

故选：A。
6．【解答】解：A、太阳能取之不尽，用之不竭，所以太阳能是可再生能源，故A正确；
B、因为超导体的电阻趋近于0，所有利用电流热效应工作的电器设备都不能用超导材料制作，所以超导体不能应用在电热器上，故B错误；
C、扩音机电路中二极管电子元件主要材料是半导体材料，故C正确；
D、目前人类已建成的核电站，都是利用核裂变发电，故D正确。
故选：B。
7．【解答】解：A、刻度尺摆放歪斜，不能正确测量物体的长度，故A错误；
B、在实验室内，一般用烧杯测量液体的质量，不用量筒（容易歪倒），故B错误；
C、弹簧测力计是测量力的大小的工具，物体静止时，弹簧测力计的示数等于物体的重力，故C正确；
D、温度计的玻璃泡与容器底接触，使用方法错误，故D错误。
故选：C。
8．【解答】解：A、液体沸腾需要达到沸腾且继续吸热，故A错误；
BC、水重新沸腾时因为放置冰块后，瓶内水上方气压降低，水的沸点降低，故B错误，C正确；
D、水蒸气变为小水滴，是由气态变为液态，属于液化现象，故D错误。
故选：C。
9．【解答】解：
A、物块在支持力的方向上通过了距离，所以支持力做功，故A正确；
B、物块受到摩擦力的作用，没有在摩擦力的方向上通过距离，所以不做功，故B错误；
C、在木板倾斜程度不断增大的过程中，物块的高度变高，质量不变，重力势能增大，故C错误；
D、由于物体的速度不变，动能不变，重力势能变大，则机械能变大，不守恒，故D错误。
故选：A。
10．【解答】解：由图知，实心小球A漂浮，所以ρA＜ρ水；实心小球B悬浮，所以ρB＝ρ水，则ρA＜ρB。
A、因ρA＜ρB，小球A和B的体积相同，由密度公式的变形式m＝ρV可知，小球A的质量小于小球B的质量，故A错误；
C、漂浮和悬浮时，F浮＝G物；由于小球A的质量小于小球B的质量，故小球A的重力小于小球B的重力，则小球A受到的浮力小于小球B受到的浮力，故C错误；
BD、由图知，两杯水面高度相等，根据p＝ρ水gh知，水对甲杯底的压强等于水对乙杯底的压强，故B错误；
两容器相同，则底面积相同，根据p＝的变形式F＝pS可知两容器底受到水的压力相等，
因为是规则容器，所以水对容器底的压力等于容器内水和小球的重力之和，
已知容器的重力相同，且容器对桌面的压力F′＝G水+G球+G容，则容器对桌面的压力相同，根据p＝知，甲杯对桌面的压强等于乙杯对桌面的压强，故D正确。
故选：D。
11．【解答】解：根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确、BCD错误。
故选：A。
12．【解答】解：闭合开关S，灯泡L恰好正常发光，则灯泡两端的电压UL＝2.5V，
由图可知，此时灯泡的电阻RL＝10Ω，故B正确；
所以，电路中的电流：
I＝＝＝0.25A，故A错误；
灯泡的额定功率：
PL＝ULIL＝2.5V×0.25A＝0.625W，故C错误；
由曲线图可知，小灯泡的电阻随电压的增大而增大，故D错误。
故选：B。
二、双项选择题（本大题共4个小题，每小题3分，共12分，在每小题给出的四个选项中，只有2个是正确的，全部选对的得3分，选对但不全的得2分，不选或有错误的得0分，把正确的答案按要求填入答题卡上相应位置。）
13．【解答】解：A、柳枝随风飘荡，说明力可以改变物体的运动状态，故A正确；
B、炊烟袅袅是烟微粒在随热空气的流动而运动，属于机械运动，故B错误；
C、中午时，小河边比较凉爽，是因为水的比热容较大，吸热能力强，起到调节温度的作用，故C正确；
D、剥粽子时总有一些糯米粘到粽叶上，是因为分子间存在引力，故D错误。
故选：AC。
14．【解答】解：A、a受到向右水平推力F，但a、b保持静止，在水平方向a受到水平向左的摩擦力，大小等于推力F，故A错误；
B、b对a的摩擦力向左的，根据力的作用是相互的，a对b的摩擦力向右，有摩擦力，故B错误；
C、a物体在竖直方向受到重力、b对a的支持力，水平方向上b对a水平向左的摩擦力和向右水平推力F，共计4个力，故C正确；
D、b受到地面的摩擦力等于a对b的摩擦力，而a对b的摩擦力等于推力F，b受到地面摩擦力的大小等于F，故D正确。
故选：CD。
15．【解答】解：由图知，物距大于像距，此时成倒立缩小的实像，因此物距大于2倍焦距，像距处于1倍和2倍焦距之间。
物距＝50cm﹣30cm＝20cm；像距＝65cm﹣50cm＝15cm。
由上分析得：
20cm＞2f f＜15cm＜2f
解得：7.5cm＜f＜10cm
将蜡烛移到光具座的40cm刻度处时，物距＝50cm﹣40cm＝10cm，处于1倍和2倍焦距之间，所以成倒立放大的实像。
故选：AC。
16．【解答】解：由电路图可知，灯泡L与变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。
（1）灯泡正常发光时的电压UL＝6V，功率PL＝3W，由P＝UI可得，正常发光时的电流：IL＝＝＝0.5A；
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大＝IL＝0.5A，此时电压表的示数最小，滑动变阻器接入电路中的电阻最小，电路消耗的功率最大；
因串联电路中总电压等于各分电压之和，所以，电压表的最小示数：
UR＝U﹣UL＝18V﹣6V＝12V，
由I＝可得，滑动变阻器接入电路中的最小电阻：
R小＝＝＝24Ω，
电路消耗的最大功率：
P大＝UI大＝18V×0.5A＝9W；
（2）灯泡的电阻：RL＝＝＝12Ω；
当电压表的示数UR′＝15V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的功率最小，
此时灯泡两端的电压：
UL′＝U﹣UR′＝18V﹣15V＝3V，
电路中的最小电流：
I小＝＝＝0.25A，
所以，电流表的示数变化范围是0.25A～0.5A，故C错误；电压表的示数变化范围是12V～15V，故A错误；
滑动变阻器接入电路中的最大阻值：
R大＝＝＝60Ω，
所以，滑动变阻器的阻值变化范围为24Ω～60Ω，故D正确；
电路消耗的最小功率：
P小＝UI小＝18V×0.25A＝4.5W，
由P大：P小＝9W：4.5W＝2：1，该电路消耗的最大功率是最小功率的2倍，故B正确。
故选：BD。
三.作图与填空题（本题5个小题，其中第17，18题每小题2分，第19，20题每小题2分，第21题4分，共14分）
17．【解答】解：折射光线从折射点O在法线上方的空气中斜向上画出，注意折射角大于入射角，如图所示：

18．【解答】解：图中杠杆的支点在O点，从支点O向动力作用线作垂线，垂线段的长度即为动力臂L1，如图所示：

19．【解答】解：（1）CPU的工作时间：t＝0.5h＝1800s，
CPU消耗的电能：
W＝Pt＝100W×1800s＝1.8×105J；
（2）因为发热功率占CPU功率的8%，
所以发热功率为：
P热＝P×8%＝100W×8%＝8W，
产生的热量为：
Q＝P热t＝8W×1800s＝14400J；
③根据Q＝cmΔt得散热器升高的温度为：
Δt＝＝＝45℃。
故答案为：1.8×105；14400；45。
20．【解答】解：在中国空间站微重力环境中，图1中乒乓球所受重力几乎为零，乒乓球悬停处于平衡状态，因此水对乒乓球的浮力几乎为零，即乒乓球不再受到重力和浮力；
用吸管把乒乓球轻轻压入水中，取出吸管后，因为浮力大于重力，所以乒乓球会迅速上浮；
乒乓球露出水面前，乒乓球排开水的体积不变，根据F浮＝ρ液gV排可知，浮力不变。
故答案为：浮；大于；不变。
21．【解答】解：由图可知，AOB能够绕O点转动，其实质是一个杠杆；
电动机启动时电流很大，为了减小导线对电流的阻碍作用，导线的电阻要较小，由于电阻的大小与长度成正比，与横截面积成反比，所以选用粗且短的导线；
在电流和通电时间相同时，电阻越小，产生的热量越少，能减少电流的热效应带来的危害；
电动机是利用通电线圈在磁场中受力的作用的原理工作的。
故答案为：杠杆；电阻；热；通电线圈。
四、实验探究题（本题3个小题，每小题6分，共18分）
22．【解答】解：（1）测绳端拉力F 时，应尽量竖直向上匀速拉动弹簧测力计且在拉动过程中读数；
（2）第3组实验做的总功为：W3＝F3s3＝2.4N×0.3m＝0.72J，
做的有用功：W有3＝G3h3＝6N×0.1m＝0.6J；
第3次实验时滑轮组的机械效率：η＝＝×100%≈83.3%，
（3）分析表中数据可得出：同一滑轮组，被提升的钩码越重，机械效率越高；
（4）因为不计绳重和摩擦时η＝＝＝＝，所以不计摩擦及绳重时，滑轮组的机械效率与绕绳方法无关，只与提升物体的重力和动滑轮的重力有关，因此将滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率不变。
故答案为：（1）匀速；（2）0.6；0.72；83.3%；（3）高；（4）不变。
23．【解答】解：（1）该实验中小球动能的大小是通过物体B移动的距离体现的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想；
（2）①同一钢球从不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越大，把木块推得越远，则钢球对木块做的功多，钢球的动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，速度越大，物体的动能就越大。
②要保证不同质量的钢球运动到水平面时的速度相同，应该让不同质量的钢球从同一高度滚下，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大。
（3）结论：通过多次实验表明，质量相同的物体，运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能越大。
故答案为：（1）转换法；（2）①大；②同一；越远；（3）越大；越大。
24．【解答】解：（1）根据图1，电压表测灯或定值电阻的电压，灯的额定电压为2.5V，故电压表选用小量程与定值电阻并联，如图所示：

（2）闭合开关前，应将变阻器滑片滑到阻值最大处的右端；
（3）A、若灯泡L处断路，将电压表与灯泡L并联，则电压表有示数且接近电源电压，故A不符合题意；
B、若灯泡L处短路，将电压表与灯泡L并联，则电压表无示数，将电压表与开关S2并联，则电压表仍然无示数，故B不符合题意；
C、若开关S2处断路，将电压表与开关S2并联，则电压表有示数且接近电源电压，故C符合题意。故选：C；
（4）排除故障后，小明继续实验。
①只闭合S、S2移动滑片P，使电压表的示数为2.5V。
②只闭合S、S1保持滑片P不动，读出电压表的示数为2.25V。
③在②中，定值电阻与变阻器串联，由欧姆定律，电路的电流为：
I2＝＝＝0.45A，由串联电路的规律及欧姆定律，变阻器连入电路的电阻为：
R滑＝＝＝Ω；
在①中，灯与变阻器串联，由串联电路的规律及欧姆定律，灯的额定电流为：
IL＝＝＝0.3A
小灯泡的额定功率为：
P＝ULIL＝2.5V×0.3A＝0.75W。
（5）由P＝，若电阻不变，当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率为原来的四分之一，但因灯的电阻随温度的减小而降低，故灯泡两端的电压为额定电压的一半时灯的电阻比灯正常发光时的电阻小，灯泡的实际功率P实＞P额。
答案为：（1）如上图所示；（2）右；（3）C；（4）①2.5； ③0.75；（5）＞。
五.综合题（本题3个小题，其中第25题4分，第26题8分，第27题8分，共20分）
25．【解答】解：（1）油的体积V＝5L＝5dm3＝0.005m3，
油的密度：
ρ＝＝＝0.92×103kg/m3；
（2）瓶底受到油的压强：
p＝ρgh＝0.92×103kg/m3×10N/kg×0.3m＝2760Pa。
答：（1）该瓶内食用的密度为0.92×103kg/m3；
（2）瓶底受到油的压强为2760Pa。
26．【解答】解：（1）汽车的平均速度：
v＝＝＝12m/s；
（2）由图可知，10s后汽车做匀速直线运动，速度v＝108km/h＝30m/s，
根据二力平衡条件可得，此时牵引力：
F＝f＝0.25G＝0.25mg＝0.25×1.8×103kg×10N/kg＝4500N，
则汽车的功率为：
P＝＝＝Fv＝4500N×30m/s＝135000W，
（3）因汽车的功率不变，
故在0～10s内汽车发动机产生的牵引力所做的功：
W＝Pt＝135000W×10s＝1.35×106J；
答：（1）在0～10s内汽车的平均速度是12m/s；
（2）10s以后汽车发动机产生的牵引力是4500N；汽车发动机的功率135000W；
（3）在0～10s内汽车发动机产生的牵引所做的功是1.35×106J。
27．【解答】解：（1）根据表中数据可知，当载盘台所载质量是100g时，R1的阻值为100Ω；
此时电路的总电阻：R＝R1+R0＝100Ω+50Ω＝150Ω；
电路中的电流：I＝＝＝0.02A；
（2）电流通过R1产生的热量：Q＝I2Rt＝（0.02A）2×100Ω×5s＝0.2J；
（3）当电路中的电流达到0.03A，R′＝＝＝100Ω；
则R1′＝100Ω﹣50Ω＝50Ω；
查表可知，载盘台所载质量为150g，则剩余食物的质量为150g﹣100g＝50g。
答：（1）根据表中数据，当载盘台所载质量是100g时，R1的阻值是100Ω；电路中的电流是0.02A；
（2）通电5s，电流通过R1产生的热量是0.2J；
（3）当电路中的电流达到0.03A时，提示器会发出提示音，若空餐盘质量为100g，此时盘内剩余食物的质量是50g。
