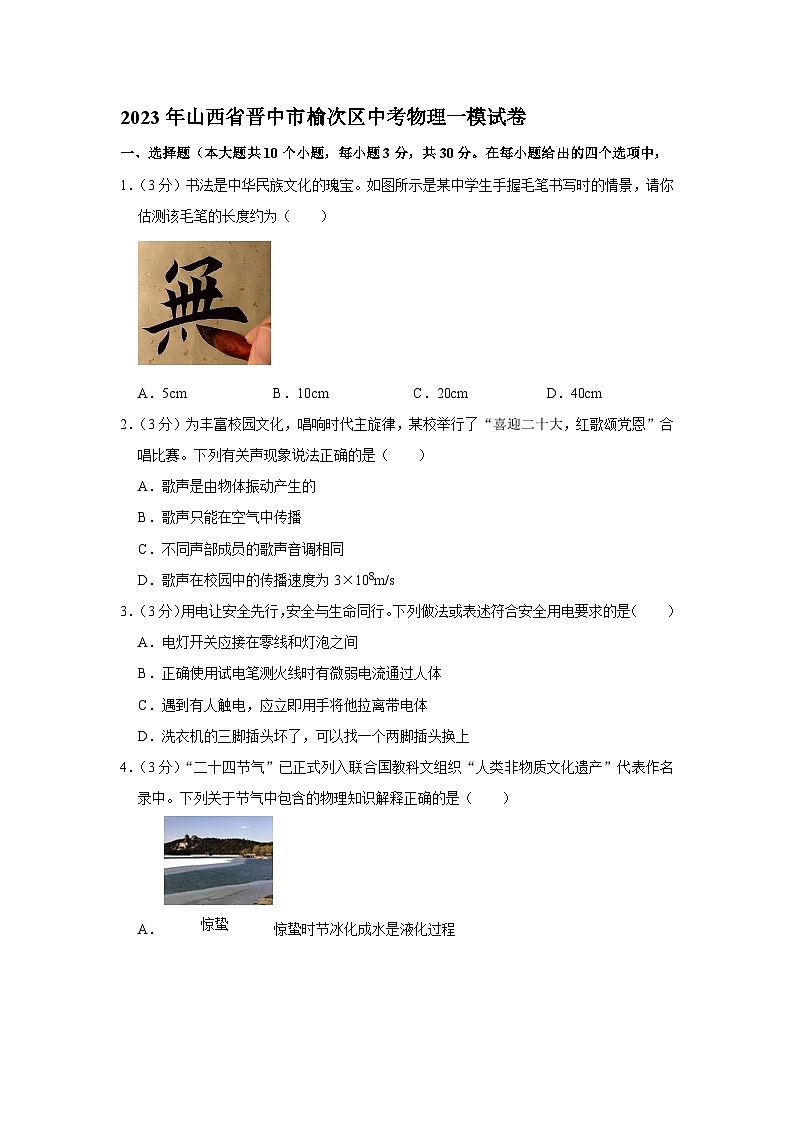

2023年山西省晋中市榆次区中考物理一模试卷
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，
1．（3分）书法是中华民族文化的瑰宝。如图所示是某中学生手握毛笔书写时的情景，请你估测该毛笔的长度约为（　　）

A．5cm B．10cm C．20cm D．40cm
2．（3分）为丰富校园文化，唱响时代主旋律，某校举行了“喜迎二十大，红歌颂党恩”合唱比赛。下列有关声现象说法正确的是（　　）
A．歌声是由物体振动产生的
B．歌声只能在空气中传播
C．不同声部成员的歌声音调相同
D．歌声在校园中的传播速度为3×108m/s
3．（3分）用电让安全先行，安全与生命同行。下列做法或表述符合安全用电要求的是（　　）
A．电灯开关应接在零线和灯泡之间
B．正确使用试电笔测火线时有微弱电流通过人体
C．遇到有人触电，应立即用手将他拉离带电体
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上

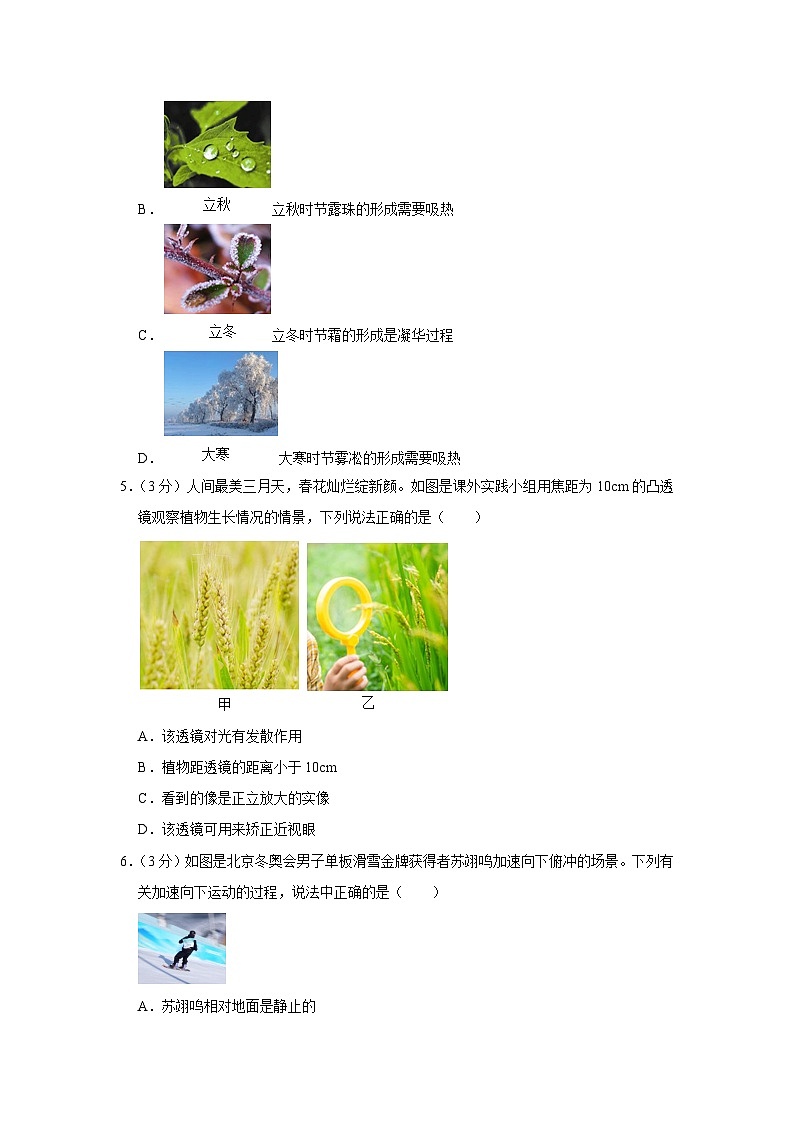

4．（3分）“二十四节气”已正式列入联合国教科文组织“人类非物质文化遗产”代表作名录中。下列关于节气中包含的物理知识解释正确的是（　　）
A．惊蛰时节冰化成水是液化过程
B．立秋时节露珠的形成需要吸热
C．立冬时节霜的形成是凝华过程
D．大寒时节雾凇的形成需要吸热
5．（3分）人间最美三月天，春花灿烂绽新颜。如图是课外实践小组用焦距为10cm的凸透镜观察植物生长情况的情景，下列说法正确的是（　　）

A．该透镜对光有发散作用
B．植物距透镜的距离小于10cm
C．看到的像是正立放大的实像
D．该透镜可用来矫正近视眼
6．（3分）如图是北京冬奥会男子单板滑雪金牌获得者苏翊鸣加速向下俯冲的场景。下列有关加速向下运动的过程，说法中正确的是（　　）

A．苏翊鸣相对地面是静止的
B．运动状态不发生改变
C．动能增大，重力势能减小，机械能一定保持不变
D．某一时刻所有的力都消失了，苏翊鸣将做匀速直线运动

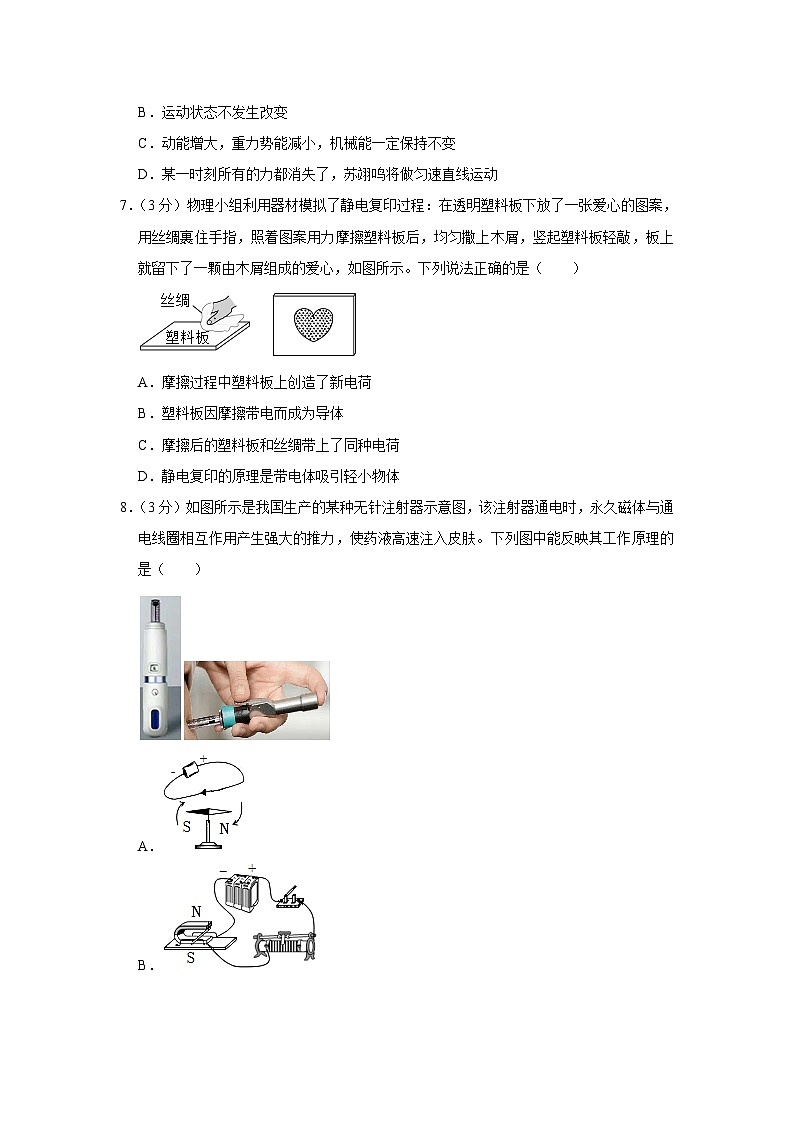

7．（3分）物理小组利用器材模拟了静电复印过程：在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图所示。下列说法正确的是（　　）

A．摩擦过程中塑料板上创造了新电荷
B．塑料板因摩擦带电而成为导体
C．摩擦后的塑料板和丝绸带上了同种电荷
D．静电复印的原理是带电体吸引轻小物体
8．（3分）如图所示是我国生产的某种无针注射器示意图，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液高速注入皮肤。下列图中能反映其工作原理的是（　　）

A．
B．
C．
D．
9．（3分）如图是我国自主研发的“极目一号”T型浮空艇示意图。艇体采用轻质材料制成，浮空艇有两个气囊，一个是主气囊，下边腹部还有一个小的副气囊，副气囊内充有空气，通过调节副气囊中的空气实现上升（图甲）、下降（图乙），且升下降过程中艇体总体积不变。下列有关说法正确的是（　　）

A．浮空艇上升过程中受到的浮力变大
B．浮空艇上升下降过程中自身重力不变
C．浮空艇上升过程中受到的大气压强变大
D．浮空艇受到的浮力等于排开空气的重力
10．（3分）为减少超高超载车辆造成的意外事故，项目学习小组设计了检测车辆高度和质量的电路图，如图甲所示。电源电压不变，R1的总电阻不变，阻值与其长度成正比，压敏电阻R2的阻值随压力变化如图乙所示。下列判断正确的是（　　）

A．R2的阻值随压力增大而增大
B．测量仪用电压表显示车辆质量的大小
C．车辆越高电流表示数越小
D．同一车辆越重，电路消耗的电功率越大
二、实验探究（本大题共5个小题，11小题6分，12小题8分，13小题8分，14小题6分，15小题6分，共34分）
11．（6分）学习小组用如图甲所示装置“探究光的反射定律”实验。

（1）将平面镜水平放置，纸板 　 　放在平面镜上；入射光线绕入射点O沿逆时针方向转动，可观察到反射光线沿 　 　（选填“逆”或“顺”）时针方向转动。
（2）在图乙中，将纸板B沿PQ剪开，把纸板B的上半部分向后折。实验时在纸板B上甲、乙观察到下半部分有反射光线，上半部分无反射光线现象，此实验现象说明：反射现象中，　 　。
12．（8分）在“用电流表和电压表测量电阻”的实验中：

（1）请用笔画线代替导线，将图甲中的实物电路正确连接（要求滑动变阻器滑片向右移，电流表示数变小）。
（2）闭合开关后，无论怎样调节滑动变阻器滑片的位置，发现电压表都有示数，电流表都无示数，出现该故障的原因可能是 　 　。
（3）排除故障后继续实验，在某次测量时，电压表、电流表的指针位置如图乙所示，则待测电阻R的阻值为 　 　Ω。
（4）请你为实验需要测量和计算的物理量，设计一个实验数据记录表格。
13．（8分）“牛顿”小组的同学利用天平和量筒测量酸奶的密度。

（1）将天平放在 　 　上，把游码移到标尺左端零刻度线处，分度盘指针位置如图甲所示，应向 　 　（选填“左”或“右”）调节平衡螺母，直至天平平衡。
（2）用天平测出空烧杯的质量为20g，将酸奶倒入量筒中，示数如图乙所示；将量筒中的酸奶倒入空烧杯中，测得总质量如图丙所示，则所测酸奶的密度为 　 　kg/m3；
（3）按上述测量方法，测得酸奶密度的结果将 　 　（选填“偏大”、“偏小”或“不变”）。
14．（6分）实践小组对图甲所示的太阳能热水板进行了探究，他们猜想热水板光照面积的大小会影响水温上升的快慢。小组同学将长方体薄壁透明玻璃水槽A、B按照图乙所示组装，使光垂直照射在透明玻璃水槽的表面，进行实验。

（1）实验时，水槽A、B中应选用容积相同，　 　不同的水槽，且内部装满水。
（2）同学们记录了水槽A中水温随照射时间的变化情况，如表所示，请在图丙中描点作出ΔT﹣t图象；
t/min
0
2
4
6
8
ΔT/℃
0
3.0
4.8
5.6
5.9
（3）请你猜想影响水吸收太阳能的升温快慢的因素还有什么：　 　。（写出一个即可）
15．（6分）家庭电路中的保险丝常常使用电阻较大的铅锑合金丝，当其熔断后小明想用家中的铜丝替代，但爸爸说不可以，二者的导电性能不同。现有两根长度、横截面积都相同的铅锑合金丝和铜丝，请你添加合适的器材设计一个实验方案，帮小明探究铅锑合金丝和铜丝导电性能的强弱。
（1）实验器材：　 　；
（2）实验步骤：　 　；
（3）实验结论：　 　。
三、综合应用（本大题共7个小题，16小题4分，17小题4分，18小题8分，19小题4分，20小题2分，21小题6分，22小题8分，共36分）
16．（4分）某同学想出了一个免费周游世界的办法，由于地球自转速度很快，在山西这个速度大约是360m/s，那么当你跳起来落回地面时，地面已经转过了一段很大的距离，自己就不会落在原地，所以你只要不停地跳跃，就能周游地球，这个同学的想法是 　 　（选填“正确”或“错误”）的，支持你观点的理由是 　 　。

17．（4分）在科技创新大赛中，小亮设计了如图所示的自制赛车模型，为了使赛车在快速行驶时增大压力，从而增大摩擦力，小伟想在尾翼处安装上气流偏导器，你认为 　 　（选填“A”或“B”）款气流偏导器更合适，原因是 　 　。

18．（8分）阅读材料，回答问题。
光伏发电
为实现“蓝天计划”，我国大力发展光伏发电。光伏发电是利用半导体界面的光生伏特效应，将光能转化为电能的一种技术。通常其工作系统主要由太阳能电池、控制器和蓄电池等部分组成。简化电路如图所示，控制器可以发射控制信号，当太阳光照射太阳能电池发电时，控制信号将开关S1闭合、S2断开，太阳能电池向蓄电池充电；当控制信号将开关S1断开、S2闭合时，蓄电池向外供电。
光﹣电转化效率是太阳能电池的一个关键参数指标，即太阳能电池将照射到它表面的光能转化成电能的效率，可以用太阳能电池产生的电能除以太阳能电池接收到的太阳能来计算。太阳能电池对开发利用太阳能意义重大，与常用的火力发电系统相比，光伏发电的优点主要体现于：无枯竭危险，安全可靠，无噪声，无污染排放外，绝对干净等。
（1）光伏发电利用了半导体界面的 　 　效应。
（2）当图中开关S1闭合、S2断开时，在太阳能电池与蓄电池组成的电路中，太阳能电池相当于 　 　（选填“电源”或“用电器”）。
（3）与常用的火力发电系统相比，光伏发电优势是 　 　。（写出一条即可）
（4）若某次太阳能电池接收到的太阳能为1000J，产生的电能为150J，则本次光——电转换效率为 　 　%。

19．（4分）特高压输电是世界上最先进的输电技术，我国“西电东送”重点工程就是采用的该项技术。特高压输电是指±800千伏及以上直流输电电压和1000千伏及以上交流输电电压等级。在远距离输电中，当输电功率相同的时，可以通过提高电压来降低电流产生的热损耗，从而减小输电线中能量的损失，请你利用所学的物理知识解释“增压降流少损耗”的原因。
20．（2分）如图甲所示，一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图（忽略空气阻力）。

21．（6分）快递业务服务提升了生活质量，为了提高快递配送效率，可使用如图甲所示的物流机器人完成最后三公里的快速智能配送。若满载货物时该物流机器人质量为500kg，轮胎与地面的总接触面积为500cm2，机器人在水平路面上匀速行驶时受到的阻力为200N，路程与时间s﹣t图象如图乙所示。（g取10N/kg）求：

（1）满载静止时该物流机器人对水平地面的压强；
（2）物流机器人在水平路面上匀速行驶时牵引力的功率。
22．（8分）小明了解到家用电热饮水机（图甲）有加热和保温两种工作状态，R1和R2均为用来加热的电热丝，阻值相等且不随温度改变。小明断开家中其它用电器，使饮水机处于加热状态，发现如图丙所示的电能表5min闪烁了320次。求：
（1）在图乙中的虚线框内画出导线和电阻R1两个元件的符号，将饮水机的电路图连接完整；
（2）求此饮水机加热时的实际功率；
（3）电阻R1的阻值。（结果保留一位小数）

2023年山西省晋中市榆次区中考物理一模试卷
参考答案与试题解析
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，
1．（3分）书法是中华民族文化的瑰宝。如图所示是某中学生手握毛笔书写时的情景，请你估测该毛笔的长度约为（　　）

A．5cm B．10cm C．20cm D．40cm
【考点】长度的估测．版权所有
【分析】此题考查长度的估测，在不了解物体长度时可以用熟知的物体长度做对比，结合对物理单位的认识来解决问题。
【解答】解：考试专用的中性笔长约15cm，学生用的毛笔比中性笔略长，故ABD错误，C正确。
故选：C。
【点评】对物体长度、质量、温度等进行估测，是初中物理的一项基本要求，平时结合所学知识对身边的如：身高、教室高、一步长、体温、气温等等，多观察多思考，做出正确判断。
2．（3分）为丰富校园文化，唱响时代主旋律，某校举行了“喜迎二十大，红歌颂党恩”合唱比赛。下列有关声现象说法正确的是（　　）
A．歌声是由物体振动产生的
B．歌声只能在空气中传播
C．不同声部成员的歌声音调相同
D．歌声在校园中的传播速度为3×108m/s
【考点】音色；声音的产生；声音的传播条件；声音在不同介质中的传播速度．版权所有
【分析】（1）声音是由物体的振动产生的；
（2）声音的传播需要介质；
（3）响度是指声音的大小，响度跟振幅有关，振幅越大，响度越大，此外响度还与距离发声体的远近有关；音调是指声音的高低，音调与振动频率有关；
（4）声音的传播速度只与介质的种类和温度有关。
【解答】解：A、歌声是由于物体振动产生的，故A正确；
B、歌声也可以在固体和液体中传播，故B错误；
C、不同声部的成员唱歌的音调不相同，故C错误；
D、声的传播速度与介质的种类和温度有关，15℃空气中歌声约以340m/s的速度向外传播，故D错误。
故选：A。
【点评】本题考查了声音的产生、声音的传播条件和速度以及对音调、响度的区分，属于基础题。
3．（3分）用电让安全先行，安全与生命同行。下列做法或表述符合安全用电要求的是（　　）
A．电灯开关应接在零线和灯泡之间
B．正确使用试电笔测火线时有微弱电流通过人体
C．遇到有人触电，应立即用手将他拉离带电体
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上
【考点】安全用电原则；家庭电路的组成与连接；测电笔的使用；插座的构造与工作方式；触电危害及常见的触电类型与预防．版权所有
【分析】（1）家庭电路的开关应该装在火线和用电器之间，这样可防止断开开关后用电器仍带电；
（2）试电笔的工作原理：人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，试电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，试电笔的电阻很大，分担的电压很大，人分担的电压很小，电压不高于36V，对人没有危害；
（3）触电原因是直接或间接接触火线，一旦发生触电，先切断电源再救人；
（4）有金属外壳的家用电器，使用时金属外壳要接地。
【解答】解：A、家庭电路中，控制电灯的开关应该接在火线和电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人发生触电事故，故A不符合安全用电要求；
B、当试电笔的笔尖接触火线时，火线、试电笔、人体构成了通路，有微弱的电流通过人体，故B符合安全用电要求；
C、有人触电时，用干燥的竹竿或木棍将人与火线挑开，或先切断电源，再实行施救措施，不能立即用手将他拉离带电体，防止施救者也触电，故C不符合安全用电要求；
D、为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，所以需要使用三孔插座，故D不符合安全用电要求。
故选：B。
【点评】本题考查了安全用电原则、试电笔的使用方法和触电的预防，属于基础题目。
4．（3分）“二十四节气”已正式列入联合国教科文组织“人类非物质文化遗产”代表作名录中。下列关于节气中包含的物理知识解释正确的是（　　）
A．惊蛰时节冰化成水是液化过程
B．立秋时节露珠的形成需要吸热
C．立冬时节霜的形成是凝华过程
D．大寒时节雾凇的形成需要吸热
【考点】升华和凝华的定义与特点；熔化与熔化吸热的特点；液化及液化的放热特点．版权所有
【分析】（1）物质由固态变成液态的过程叫熔化，由液态变成固态的过程叫凝固；
物质由液态变成气态的过程叫汽化，由气态变成液态的过程叫液化；
物质由固态直接变成气态的过程叫升华，由气态直接变成固态的过程叫凝华。
（2）在六个物态变化中，有三个吸热：熔化、汽化、升华；三个放热：凝固、液化、凝华。
【解答】解：A、惊蛰时节冰化成水，是熔化现象，故A错误；
B、露是空气中的水蒸气遇冷液化形成的小水滴，液化放热，故B错误；
C、霜是空气中的水蒸气凝华形成的固态小冰晶，故C正确；
D、“雾凇”是固态小冰晶，是水蒸气凝华形成的，凝华放热，故D错误。
故选：C。
【点评】此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一个知识点。
5．（3分）人间最美三月天，春花灿烂绽新颜。如图是课外实践小组用焦距为10cm的凸透镜观察植物生长情况的情景，下列说法正确的是（　　）

A．该透镜对光有发散作用
B．植物距透镜的距离小于10cm
C．看到的像是正立放大的实像
D．该透镜可用来矫正近视眼
【考点】远视眼的成因与矫正办法；凸透镜的会聚作用；凸透镜成像规律的其他应用．版权所有
【分析】凸透镜成像时，当物距小于一倍焦距时，成正立、放大的虚像。凸透镜可以矫正远视眼，凹透镜可以矫正近视眼。
【解答】解：ABC、凸透镜对光线具有会聚作用，凸透镜的焦距为10cm，当植物距透镜的距离小于10cm时，成正立、放大的实像，故AC错误、B正确；
D、近视眼的成因是像成在了视网膜的前方，需要佩戴对光线具有发散作用的凹透镜矫正；凸透镜可以矫正远视眼，故D错误。
故选：B。
【点评】本题考查了凸透镜成像规律的应用、近视眼和远视眼的矫正，属于基础题。
6．（3分）如图是北京冬奥会男子单板滑雪金牌获得者苏翊鸣加速向下俯冲的场景。下列有关加速向下运动的过程，说法中正确的是（　　）

A．苏翊鸣相对地面是静止的
B．运动状态不发生改变
C．动能增大，重力势能减小，机械能一定保持不变
D．某一时刻所有的力都消失了，苏翊鸣将做匀速直线运动
【考点】动能和势能的转化；机械能的概念；运动和静止的相对性；力与运动的关系．版权所有
【分析】（1）研究物体的运动与静止时，关键是看被研究的物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；
（2）物体运动状态的改变包括运动快慢和方向的改变，两者只要有一个发生改变，就说明运动状态改变；
（3）动能的大小与质量、速度有关，重力势能的大小与质量、高度有关，弹性势能的大小与物体弹性形变的程度有关，机械能为动能、势能的和；
（4）根据牛顿第一定律分析。
【解答】解：
A、在向下加速运动的过程中，苏翊鸣相对地面之间发生了位置的变化，是运动的，故A错误；
B、加速向下运动，运动速度发生了改变，运动状态改变，故B错误；
C、在运动过程中，他的质量不变，高度变小，重力势能变小，速度变大，动能变大；由于克服摩擦力做功，机械能会变小，故C错误；
D、某一时刻所有的力都消失了，根据牛顿第一定律可知，苏翊鸣将做匀速直线运动，故D正确。
故选：D。
【点评】本题考查了运动和静止的相对性、运动状态的变化、机械能的变化、牛顿第一定律的应用，属于基础题。
7．（3分）物理小组利用器材模拟了静电复印过程：在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图所示。下列说法正确的是（　　）

A．摩擦过程中塑料板上创造了新电荷
B．塑料板因摩擦带电而成为导体
C．摩擦后的塑料板和丝绸带上了同种电荷
D．静电复印的原理是带电体吸引轻小物体
【考点】电荷间的相互作用规律；物体带电现象；摩擦起电的实质．版权所有
【分析】（1）摩擦起电并没有创造电荷，只是使电荷发生了转移，使正负电荷分开；
（2）容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（3）相互摩擦的两个物体会带等量的异种电荷；
（4）带电体能够吸引轻小物体。
【解答】解：A、丝绸与塑料板摩擦的过程中并没有创造电荷，只是使电荷发生了转移，故A错误；
B、塑料板不容易导电，是绝缘体，故B错误；
C．相互摩擦的两个物体会带等量的异种电荷，塑料板和丝绸摩擦后会带上异种电荷，故C错误；
D．由于带电体能吸引轻小物体，所以在平放的塑料板上面均匀地撒上一层木屑时，塑料板上带电区域把木屑吸住，故D正确。
故选：D。
【点评】本题考查了模拟静电复印的原理，应用摩擦起电、带电体能吸引轻小物体等知识可以正确答题。
8．（3分）如图所示是我国生产的某种无针注射器示意图，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液高速注入皮肤。下列图中能反映其工作原理的是（　　）

A．
B．
C．
D．
【考点】磁场对通电导线的作用．版权所有
【分析】无针注射器通电时永磁体的磁场与通电线圈相互作用，这与电动机的原理相同，工作时将电能转化为机械能。
【解答】解：根据题意可知，无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同；
A是奥斯特实验，说明电流的周围存在磁场；B是电动机的工作原理图；C是电磁铁，其原理是电流的磁效应，D是发电机的工作原理图。
故选：B。
【点评】本题以新型的“无针注射器”为内容，考查了相关知识在其中的应用，体现了物理与高科技的联系。
9．（3分）如图是我国自主研发的“极目一号”T型浮空艇示意图。艇体采用轻质材料制成，浮空艇有两个气囊，一个是主气囊，下边腹部还有一个小的副气囊，副气囊内充有空气，通过调节副气囊中的空气实现上升（图甲）、下降（图乙），且升下降过程中艇体总体积不变。下列有关说法正确的是（　　）

A．浮空艇上升过程中受到的浮力变大
B．浮空艇上升下降过程中自身重力不变
C．浮空艇上升过程中受到的大气压强变大
D．浮空艇受到的浮力等于排开空气的重力
【考点】物体的浮沉条件及其应用；大气压强与高度的关系；阿基米德原理的应用．版权所有
【分析】（1）根据F浮＝ρ空气gV排分析浮空艇受到的浮力情况；
（2）根据浮空艇的工作原理分析；
（3）大气压随高度增加而减小；
（4）根据阿基米德原理分析力与它排开空气重力的关系。
【解答】解：A、海拔越高，空气的密度越小，浮空艇排开空气的体积不变，根据F浮＝ρ空气gV排可知浮空艇上升过程中受到的浮力越来越小，故A错误；
B、浮空艇上升下降过程中，需要排出或吸入空气，使得自身的重力发生改变，故B错误；
C、海拔越高、气压越低，浮空艇上升过程中大气对它的压强越来越小，故C错误；
D、由阿基米德原理知，浮空艇上升过程中受到的浮力等于它排开空气的重力，故D正确。
故选：D。
【点评】本题考查大气压强与高度的关系、物体的浮沉条件和阿基米德原理的应用，注重了物理与实际的联系，综合性较强。
10．（3分）为减少超高超载车辆造成的意外事故，项目学习小组设计了检测车辆高度和质量的电路图，如图甲所示。电源电压不变，R1的总电阻不变，阻值与其长度成正比，压敏电阻R2的阻值随压力变化如图乙所示。下列判断正确的是（　　）

A．R2的阻值随压力增大而增大
B．测量仪用电压表显示车辆质量的大小
C．车辆越高电流表示数越小
D．同一车辆越重，电路消耗的电功率越大
【考点】电路的动态分析．版权所有
【分析】根据电路图可知，R1和R2并联，电流表测量通过R2的电流，电压表测量滑动变阻器滑片P下端电阻的电压；
（1）根据图乙分析R2的阻值随压力的变化关系；
（2）根据电路图分析电压表、电流表的作用；
（3）车辆越重，根据图乙分析R2阻值的变化，根据欧姆定律分析通过R2的电流的变化；根据并联电路的电流规律分析干路中电流的变化，根据P＝UI分析总功率的变化。
【解答】解：根据电路图可知，R1和R2并联，电流表测量通过R2的电流，电压表测量滑动变阻器滑片P下端电阻的电压；
A、根据图乙可知，R2的阻值随压力的增大而变小，故A错误；
BC、根据电路图可知，汽车的高度不同，滑动变阻器滑片的位置不同，根据U＝IR可知，电压表示数不同，所以测量仪用电压表显示车辆高度的大小；电流表测量R2的电流，当R2的阻值发生变化时，根据欧姆定律可知，通过R2的电流发生改变，电流表示数改变，所以电流表是反映车辆质量的大小，故BC错误；
D、同一车辆越重，R2阻值变小，根据欧姆定律可知，通过R2的电流变大；并联电路各支路互不影响，所以通过R1的电流不变；根据并联电路的电流关系可知，干路中的电流变大，根据P＝UI可知，电路的总功率变大，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点、欧姆定律和电功率公式的应用，根据图乙分析得出压敏电阻的阻值随压力的变化关系是解答本题的关键。
二、实验探究（本大题共5个小题，11小题6分，12小题8分，13小题8分，14小题6分，15小题6分，共34分）
11．（6分）学习小组用如图甲所示装置“探究光的反射定律”实验。

（1）将平面镜水平放置，纸板 　垂直　放在平面镜上；入射光线绕入射点O沿逆时针方向转动，可观察到反射光线沿 　顺　（选填“逆”或“顺”）时针方向转动。
（2）在图乙中，将纸板B沿PQ剪开，把纸板B的上半部分向后折。实验时在纸板B上甲、乙观察到下半部分有反射光线，上半部分无反射光线现象，此实验现象说明：反射现象中，　反射光线、入射光线及法线在同一平面内　。
【考点】探究光反射时的规律．版权所有
【分析】（1）过入射点垂直反射面的直线叫法线，根据反射光线、入射光线及法线在同一平面内分析；
根据反射角等于入射角分析；
（2）反射现象中，反射光线、入射光线及法线在同一平面内。
【解答】解：（1）过入射点垂直反射面的直线叫法线，因反射光线、入射光线及法线在同一平面内，故将平面镜水平放置，纸板垂直放在平面镜上；
使入射光束绕入射点O沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动；
（2）把纸板B的上半部分向后折，纸板的下半部分与纸板A仍在同一平面内，实验时在纸板B上甲、乙观察到下半部分有反射光线，上半部分无反射光线现象，此实验现象说明：反射现象中，反射光线、入射光线及法线在同一平面内。
故答案为：（1）垂直；顺；（2）反射光线、入射光线及法线在同一平面内。
【点评】本题“探究光的反射定律”，考查实验操作过程及反射定律的运用。
12．（8分）在“用电流表和电压表测量电阻”的实验中：

（1）请用笔画线代替导线，将图甲中的实物电路正确连接（要求滑动变阻器滑片向右移，电流表示数变小）。
（2）闭合开关后，无论怎样调节滑动变阻器滑片的位置，发现电压表都有示数，电流表都无示数，出现该故障的原因可能是 　定值电阻断路　。
（3）排除故障后继续实验，在某次测量时，电压表、电流表的指针位置如图乙所示，则待测电阻R的阻值为 　5　Ω。
（4）请你为实验需要测量和计算的物理量，设计一个实验数据记录表格。
【考点】实验 伏安法测电阻．版权所有
【分析】（1）电源电压为3V，电压表选择小量程与定值电阻并联接入电路，要求滑动变阻器滑片向右移，电流表示数变小，即滑片右移，滑动变阻器接入电路的电阻变大，故选左下接线柱串联接入电路；
（2）闭合开关后，无论怎样调节滑动变阻器滑片的位置，发现电流表都无示数，说明电路断路，电压表都有示数，说明电压表串联接入电路，即与电压表并联部分电路断路；
（3）电阻的测量是一种间接测量方法，根据欧姆定律需要测量出导体两端的电压与此时对应的电流，然后求出导体的电阻及平均值。
【解答】解：（1）电源电压为3V，电压表选择小量程与定值电阻并联接入电路，要求滑动变阻器滑片向右移，电流表示数变小，即滑片右移，滑动变阻器接入电路的电阻变大，故选左下接线柱串联接入电路，如图：
；
（2）闭合开关后，无论怎样调节滑动变阻器滑片的位置，发现电流表都无示数，说明电路断路，电压表都有示数，说明电压表串联接入电路，即与电压表并联部分电路断路，则出现该故障的原因可能是定值电阻断路；
（3）电阻的测量是一种间接测量方法，根据欧姆定律需要测量出导体两端的电压与此时对应的电流，然后求出导体的电阻及平均值。
根据一个物理量占据一列，每一次实验占据一行的原则去设计表格，直接测量的物理量由：电压、电流、电阻、平均值四个物理量，做三次实验，故设计表格见下表：
实验次数
电压U/V
电流I/A
电阻R/Ω
平均值/Ω
1




2



3



故答案为：（1）图见解答；（2）定值电阻断路；（3）表格见解答。
【点评】本题考查了伏安法测电阻的电路连接、故障分析、实验表格的设计等，这几个知识点都是伏安法测电阻的基础知识和基本技能，一定要掌握。
13．（8分）“牛顿”小组的同学利用天平和量筒测量酸奶的密度。

（1）将天平放在 　水平桌面　上，把游码移到标尺左端零刻度线处，分度盘指针位置如图甲所示，应向 　右　（选填“左”或“右”）调节平衡螺母，直至天平平衡。
（2）用天平测出空烧杯的质量为20g，将酸奶倒入量筒中，示数如图乙所示；将量筒中的酸奶倒入空烧杯中，测得总质量如图丙所示，则所测酸奶的密度为 　1.05×103　kg/m3；
（3）按上述测量方法，测得酸奶密度的结果将 　偏小　（选填“偏大”、“偏小”或“不变”）。
【考点】液体的密度测量实验．版权所有
【分析】（1）天平要放在水平桌面上，指针偏向分度盘的左侧可知左侧较重，所以把平衡螺母向右调节，才能使天平平衡；
（2）量筒中酸奶的体积可从量筒中读出，读取量筒酸奶的体积时，视线与液面（凹液面的底部）相平；用天平测物体质量时，物体的质量等于砝码的质量加上游码所对刻度；
从图中读出酸奶和烧杯的总质量，减去空烧杯的质量，可求得量筒中酸奶的质量，然后利用密度公式ρ＝可求出其密度；
（3）当将量筒中的酸奶倒入烧杯中时，量筒壁上会附着着一定量的酸奶，从而使质量测量的数值偏小，根据密度公式分析测量结果的偏差。
【解答】解：（1）天平要放在水平桌面上，调节天平平衡时，若发现指针偏向分度盘的左端，则平衡螺母要向右调；
（2）由图知，量筒中酸奶的的体积：V＝40mL＝40cm3；
酸奶和烧杯的总质量为62g；
则酸奶的质量：m＝62g﹣20g＝42g。
酸奶的密度ρ＝＝＝1.05g∕cm3＝1.05×103kg/m3；
（3）当将量筒中的酸奶倒入烧杯中时，量筒壁上会附着一定量的酸奶，从而使质量测量的数值偏小，这样得出的密度值就偏小。
故答案为：（1）水平桌面；右；（2）1.05×103；（3）偏小。
【点评】此题是测量液体的密度实验，主要考查了有关量筒、天平的读数问题，在进行读数时，一定要注意量筒的分度值和标尺的分度值，这样才可以进行正确的读数。同时考查了有关密度知识的计算，一定要掌握密度公式。
14．（6分）实践小组对图甲所示的太阳能热水板进行了探究，他们猜想热水板光照面积的大小会影响水温上升的快慢。小组同学将长方体薄壁透明玻璃水槽A、B按照图乙所示组装，使光垂直照射在透明玻璃水槽的表面，进行实验。

（1）实验时，水槽A、B中应选用容积相同，　热水板光照面积　不同的水槽，且内部装满水。
（2）同学们记录了水槽A中水温随照射时间的变化情况，如表所示，请在图丙中描点作出ΔT﹣t图象；
t/min
0
2
4
6
8
ΔT/℃
0
3.0
4.8
5.6
5.9
（3）请你猜想影响水吸收太阳能的升温快慢的因素还有什么：　水量的多少　。（写出一个即可）
【考点】控制变量法与探究性实验方案．版权所有
【分析】（1）探究热水板光照面积的大小会影响水温上升的快慢的实验需控制无关的变量一致，改变热水板光照面积的大小；
（2）用数学描点法，描出时间和温度的对应点，用光滑的曲线连接起来；
（3）影响水吸收太阳能的升温快慢的因素还有太阳光照时间、水量的多少等。
【解答】解：（1）探究热水板光照面积的大小会影响水温上升的快慢的实验需控制无关的变量一致，改变热水板光照面积的大小，所以水槽A、B中应选用容积相同，热水板光照面积不同的水槽，且内部装满水；
（2）在坐标系中描出时间和温度对应点用光滑的曲线连接起来，如图：

（3）影响水吸收太阳能的升温快慢的因素还有太阳光照时间、水量的多少等。
故答案为：（1）热水板光照面积；（2）见上图；（3）水量的多少。
【点评】本题考查了学生根据题中信息用控制变量法分析解答能力，是一道中等题。
15．（6分）家庭电路中的保险丝常常使用电阻较大的铅锑合金丝，当其熔断后小明想用家中的铜丝替代，但爸爸说不可以，二者的导电性能不同。现有两根长度、横截面积都相同的铅锑合金丝和铜丝，请你添加合适的器材设计一个实验方案，帮小明探究铅锑合金丝和铜丝导电性能的强弱。
（1）实验器材：　电源、开关、开关一个、导线若干、两根长度、横截面积都相同的铅锑合金丝和铜丝、一个定值电阻　；
（2）实验步骤：　①将电源、开关、导线电流表连成串联电路；②将铅锑合金丝、铜丝、定值电阻分别以串联方式接入电路，并记录电流表的示数；③比较两次电流表的示数大小，得出结论　；
（3）实验结论：　铜丝接入时电流表的示数较大，说明铜丝的导电性能比铅锑合金丝强　。
【考点】控制变量法与探究性实验方案．版权所有
【分析】铅锑合金丝和铜丝的导电性能无法直接看出，所以应用转换法，即通过电流表的示数大小间接判断它们的导电性能。
【解答】解：（1）实验器材：电源、开关、开关一个、导线若干、两根长度、横截面积都相同的铅锑合金丝和铜丝、一个定值电阻；
（2）实验步骤：①将电源、开关、导线电流表连成串联电路；②将铅锑合金丝、铜丝、定值电阻分别以串联方式接入电路，并记录电流表的示数；③比较两次电流表的示数大小，得出结论；
（3）铜丝接入时电流表的示数较大，说明铜丝的导电性能比铅锑合金丝强。
故答案为：（1）电源、开关、开关一个、导线若干、两根长度、横截面积都相同的铅锑合金丝和铜丝、一个定值电阻；（2）①将电源、开关、导线电流表连成串联电路；②将铅锑合金丝、铜丝、定值电阻分别以串联方式接入电路，并记录电流表的示数；③比较两次电流表的示数大小，得出结论；（3）铜丝接入时电流表的示数较大，说明铜丝的导电性能比铅锑合金丝强。
【点评】本题考查了实验器材选择、实验方案的设计等方面，属于基础题。
三、综合应用（本大题共7个小题，16小题4分，17小题4分，18小题8分，19小题4分，20小题2分，21小题6分，22小题8分，共36分）
16．（4分）某同学想出了一个免费周游世界的办法，由于地球自转速度很快，在山西这个速度大约是360m/s，那么当你跳起来落回地面时，地面已经转过了一段很大的距离，自己就不会落在原地，所以你只要不停地跳跃，就能周游地球，这个同学的想法是 　错误　（选填“正确”或“错误”）的，支持你观点的理由是 　人随地球一起运动（或与地球保持相对静止）当人跳起来后，由于惯性人还保持原来的运动速度（或人仍与地球保持相对静止）所以人落回原地　。

【考点】惯性与惯性现象．版权所有
【分析】（1）惯性是指物体具有保持原来运动状态不变的性质，任何物体在任何情况下都具有惯性；
（2）人跳起来后，由于惯性仍保持和地球同样地运动速度和方向，因此会落在原地。
【解答】解：该同学的说法不正确，因为人随地球一起运动（或与地球保持相对静止）当人跳起来后，由于惯性人还保持原来的运动速度（或人仍与地球保持相对静止）所以人落回原地。
故答案为：错误；人随地球一起运动（或与地球保持相对静止）当人跳起来后，由于惯性人还保持原来的运动速度（或人仍与地球保持相对静止）所以人落回原地。
【点评】此题主要考查对惯性的理解，相类似的问题还有，汽车上的人跳起后将保持和车相同的速度，落在原处等。
17．（4分）在科技创新大赛中，小亮设计了如图所示的自制赛车模型，为了使赛车在快速行驶时增大压力，从而增大摩擦力，小伟想在尾翼处安装上气流偏导器，你认为 　A　（选填“A”或“B”）款气流偏导器更合适，原因是 　车高速行驶时，偏导器上方的空气流速小、压强大，下方的空气流速大、压强小，产生一个向下的压强差，增加轿车对地面的压力，提高车轮的抓地性能　。

【考点】流体压强与流速的关系．版权所有
【分析】要产生向下的压力，导流板横截面的形状就应跟飞机机翼的形状相反﹣﹣上平下凸，使上方的空气流速小、压强大。
【解答】解：“气流偏导器”的上表面平直、底部呈弧形凸起，当跑车高速行驶时，偏导器上方的空气流速小、压强大，下方的空气流速大、压强小，产生一个向下的压强差，增加轿车对地面的压力，提高车轮的抓地性能，故应选A。
故答案为：A；车高速行驶时，偏导器上方的空气流速小、压强大，下方的空气流速大、压强小，产生一个向下的压强差，增加轿车对地面的压力，提高车轮的抓地性能。
【点评】本题通过生活中的具体实例，考查了流体压强与流速的物理知识，要求学生对所学的知识熟练掌握并能学以致用。
18．（8分）阅读材料，回答问题。
光伏发电
为实现“蓝天计划”，我国大力发展光伏发电。光伏发电是利用半导体界面的光生伏特效应，将光能转化为电能的一种技术。通常其工作系统主要由太阳能电池、控制器和蓄电池等部分组成。简化电路如图所示，控制器可以发射控制信号，当太阳光照射太阳能电池发电时，控制信号将开关S1闭合、S2断开，太阳能电池向蓄电池充电；当控制信号将开关S1断开、S2闭合时，蓄电池向外供电。
光﹣电转化效率是太阳能电池的一个关键参数指标，即太阳能电池将照射到它表面的光能转化成电能的效率，可以用太阳能电池产生的电能除以太阳能电池接收到的太阳能来计算。太阳能电池对开发利用太阳能意义重大，与常用的火力发电系统相比，光伏发电的优点主要体现于：无枯竭危险，安全可靠，无噪声，无污染排放外，绝对干净等。
（1）光伏发电利用了半导体界面的 　光生伏特　效应。
（2）当图中开关S1闭合、S2断开时，在太阳能电池与蓄电池组成的电路中，太阳能电池相当于 　电源　（选填“电源”或“用电器”）。
（3）与常用的火力发电系统相比，光伏发电优势是 　无污染排放物　。（写出一条即可）
（4）若某次太阳能电池接收到的太阳能为1000J，产生的电能为150J，则本次光——电转换效率为 　15　%。

【考点】太阳能；电路的组成；能量的利用效率．版权所有
【分析】（1）光伏发电是利用半导体界面的光生伏特效应，将光能转化为电能的一种技术；
（2）由图可知，当开关S1闭合、S2断开时，在太阳能电池与蓄电池组成的电路中，太阳能电池给蓄电池充电，把电能转化为化学能；
（3）光伏发电的优点主要体现于：无枯竭危险，安全可靠，无噪声，无污染排放外，绝对干净等。
（4）利用效率公式求出光电转换效率。
【解答】解：（1）光伏发电利用了半导体界面的光生伏特效应；
（2）由图可知，当开关S1闭合、S2断开时，在太阳能电池与蓄电池组成的电路中，太阳能电池给蓄电池充电，把电能转化为化学能，所以此时太阳能相当于电源；
（3）与常用的火力发电系统相比，光伏发电的优点主要体现于：无枯竭危险，安全可靠，无噪声，无污染排放物，绝对干净等；
（4）光电转换效率：η＝×100%＝×100%＝15%。
故答案为：（1）光生伏特；（2）电源；（3）无污染排放物；（4）15。
【点评】本题考查太阳能的利用、电路的组成以及能量的转化效率，能从材料中获取相关信息是解题的关键。
19．（4分）特高压输电是世界上最先进的输电技术，我国“西电东送”重点工程就是采用的该项技术。特高压输电是指±800千伏及以上直流输电电压和1000千伏及以上交流输电电压等级。在远距离输电中，当输电功率相同的时，可以通过提高电压来降低电流产生的热损耗，从而减小输电线中能量的损失，请你利用所学的物理知识解释“增压降流少损耗”的原因。
【考点】电能的输送．版权所有
【分析】根据P＝I2R和P＝UI推导增压降流少损耗原因。
【解答】答：输电时，根据P损耗＝12R得到，电线电阻相同时，I越小，热损耗越少。一般输送功率不变，根据P输＝UI，得I＝，故提高电压会使电流减小，会降低电流产生的热损耗。
【点评】本题考查了电能的输送，属于常识题。
20．（2分）如图甲所示，一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图（忽略空气阻力）。

【考点】力的示意图与图示．版权所有
【分析】先分析被打出棋子的受力情况，再按力的示意图的要求画图。
【解答】解：
忽略空气阻力，被打出的棋子由于惯性继续向左运动，A只受到竖直向下的重力，如图所示：
。
【点评】本题考查画物体的受力示意图，正确分析物体进行受力分析是关键。
21．（6分）快递业务服务提升了生活质量，为了提高快递配送效率，可使用如图甲所示的物流机器人完成最后三公里的快速智能配送。若满载货物时该物流机器人质量为500kg，轮胎与地面的总接触面积为500cm2，机器人在水平路面上匀速行驶时受到的阻力为200N，路程与时间s﹣t图象如图乙所示。（g取10N/kg）求：

（1）满载静止时该物流机器人对水平地面的压强；
（2）物流机器人在水平路面上匀速行驶时牵引力的功率。
【考点】功率的计算及公式的应用；压强的计算．版权所有
【分析】（1）先根据G＝mg求出物流机器人的重力，物流机器人对水平地面的压力等于其重力，根据p＝求出物流机器人对水平地面的压强；
（2）物流机器人匀速行驶时受到的牵引力与阻力是一对平衡力，据此可知牵引力的大小；根据P＝＝得出物流机器人匀速行驶时牵引力做功的功率。
【解答】解：（1）物流机器人的重力：
G＝mg＝500kg×10N/kg＝5000N，
物流机器人对水平地面的压力：F＝G＝5000N，
物流机器人对水平地面的压强：
p＝＝＝1×105Pa；
（2）物流机器人匀速行驶时受到的阻力和牵引力是一对平衡力，则牵引力：F牵＝f＝200N；
物流机器人匀速行驶时牵引力做功的功率：
P＝＝＝＝120W。
答：（1）满载静止时该物流机器人对水平地面的压强为1×105Pa；
（2）物流机器人在水平路面上匀速行驶时牵引力的功率为120W。
【点评】本题考查了重力公式和压强公式以及二力平衡条件的应用，根据图象读出有用的信息是关键。
22．（8分）小明了解到家用电热饮水机（图甲）有加热和保温两种工作状态，R1和R2均为用来加热的电热丝，阻值相等且不随温度改变。小明断开家中其它用电器，使饮水机处于加热状态，发现如图丙所示的电能表5min闪烁了320次。求：
（1）在图乙中的虚线框内画出导线和电阻R1两个元件的符号，将饮水机的电路图连接完整；
（2）求此饮水机加热时的实际功率；
（3）电阻R1的阻值。（结果保留一位小数）
【考点】电功率的计算；电能表．版权所有
【分析】（1）根据串联电路的电阻特点可知，串联后的总电阻大于各电热丝的电阻，电压一定时，根据P＝可知，电路电阻较小时功率较大，为加热状态，反之为保温状态，据此连接完整饮水机的电路图；
（2）根据电能表5min闪烁320次求出饮水机消耗的电能，再根据P＝求出饮水机加热时的实际功率；
（3）根据电能表铭牌，利用公式R＝求出电阻R1的阻值。
【解答】解：（1）根据串联电路的电阻特点可知，串联后的总电阻大于各电热丝的电阻；电路电压一定时，根据P＝可知，电路电阻较小时功率较大，为加热状态，反之为保温状态；因此当开关S接a时，只有R1工作，为加热状态，当开关S接b时，电热丝R1、R2串联，为保温状态，据此连接完整饮水机的电路图如下：

（2）电能表5min闪烁320次，饮水机消耗的电能为：
W＝kW•h＝0.2kW•h；
饮水机加热时的实际功率为：
P加热＝＝＝＝2400W；
（3）根据电能表铭牌可知，电路电压为220V，电热丝R1的阻值为：
R1＝＝≈20.2Ω。
故答案为：（1）见上图；
（2）饮水机加热时的实际功率为2400W；
（3）电热丝R1的阻值为20.2Ω。
【点评】本题考查了对饮水机电路的分析、电能表参数的理解、电能和电功率的计算，题目综合性较强，有一定的难度。
