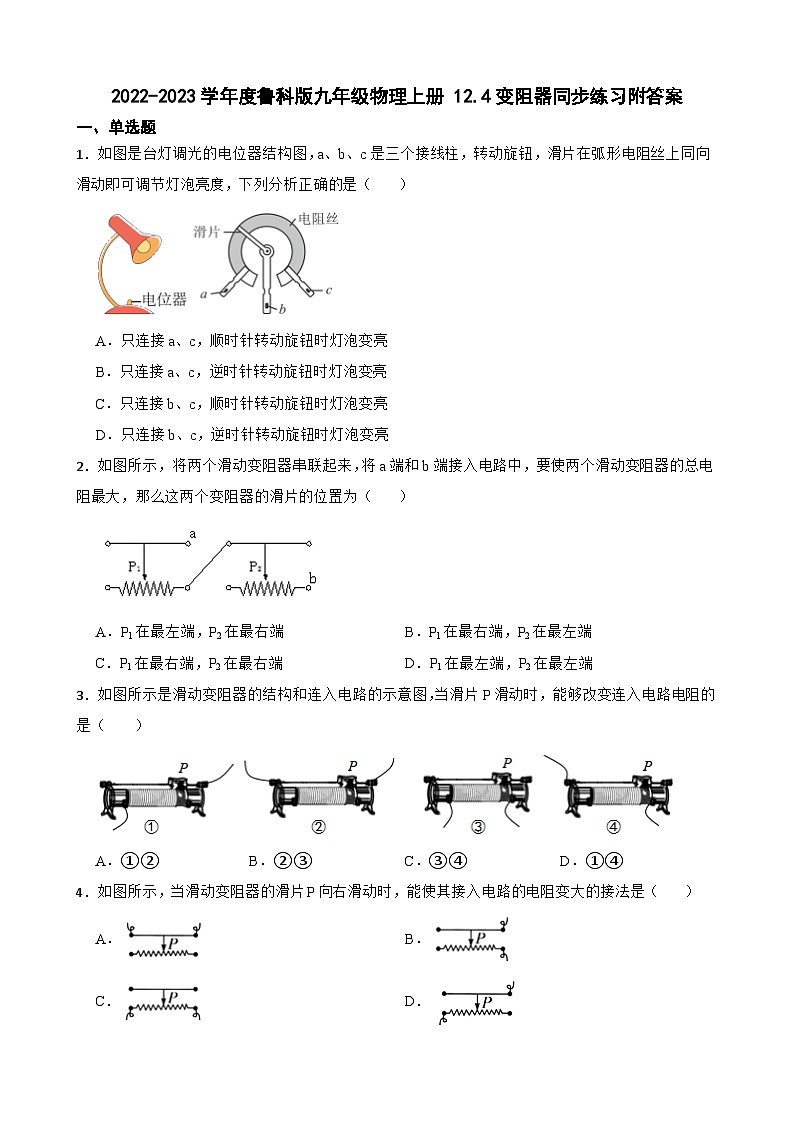

1．如图是台灯调光的电位器结构图，a、b、c是三个接线柱，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）

A．只连接a、c，顺时针转动旋钮时灯泡变亮

B．只连接a、c，逆时针转动旋钮时灯泡变亮

C．只连接b、c，顺时针转动旋钮时灯泡变亮

D．只连接b、c，逆时针转动旋钮时灯泡变亮

2．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（　　）

A．P1在最左端，P2在最右端 B．P1在最右端，P2在最左端

C．P1在最右端，P2在最右端 D．P1在最左端，P2在最左端

3．如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P滑动时，能够改变连入电路电阻的是（　　）

A．①② B．②③ C．③④ D．①④

4．如图所示，当滑动变阻器的滑片P向右滑动时，能使其接入电路的电阻变大的接法是（　　）

A． B．

C． D．

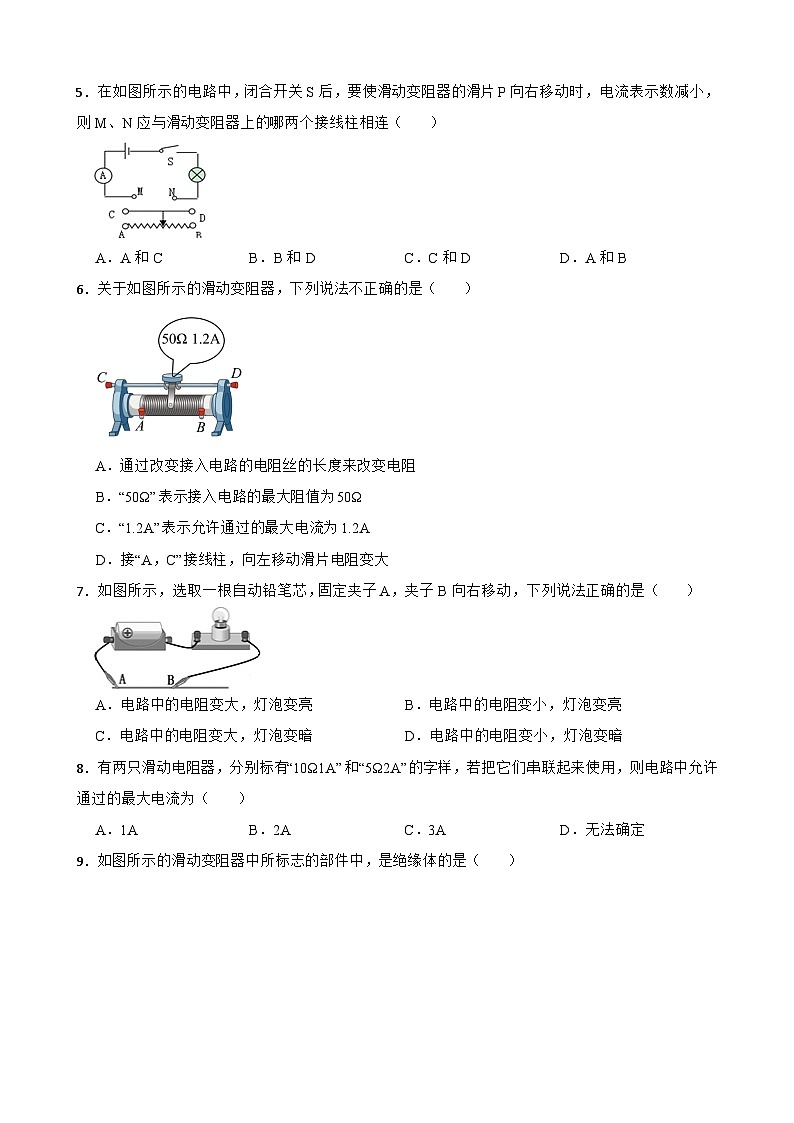

5．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（　　）

A．A和C B．B和D C．C和D D．A和B

6．关于如图所示的滑动变阻器，下列说法不正确的是（　　）

A．通过改变接入电路的电阻丝的长度来改变电阻

B．“50Ω”表示接入电路的最大阻值为50Ω

C．“1.2A”表示允许通过的最大电流为1.2A

D．接“A，C”接线柱，向左移动滑片电阻变大

7．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（　　）

A．电路中的电阻变大，灯泡变亮 B．电路中的电阻变小，灯泡变亮

C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗

8．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（　　）

A．1A B．2A C．3A D．无法确定

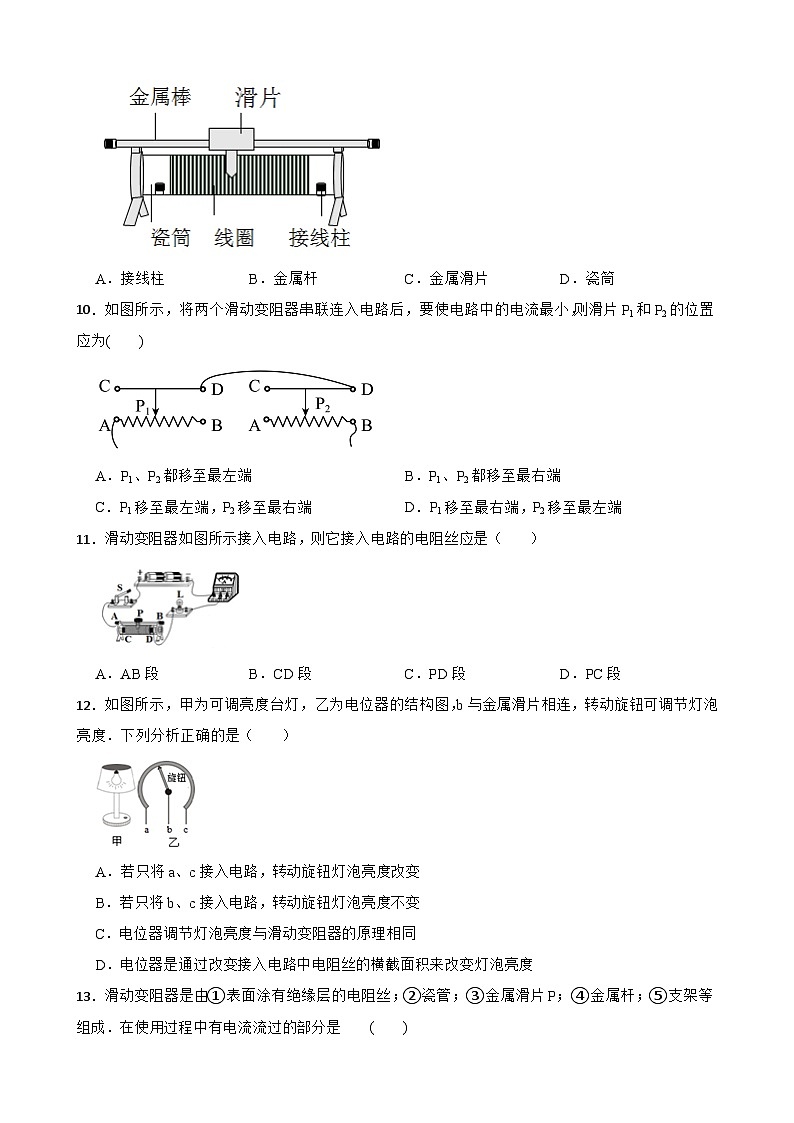

9．如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（　　）

A．接线柱 B．金属杆 C．金属滑片 D．瓷筒

10．如图所示，将两个滑动变阻器串联连入电路后，要使电路中的电流最小，则滑片P1和P2的位置应为(　　)

A．P1、P2都移至最左端 B．P1、P2都移至最右端

C．P1移至最左端，P2移至最右端 D．P1移至最右端，P2移至最左端

11．滑动变阻器如图所示接入电路，则它接入电路的电阻丝应是（　　）

A．AB段 B．CD段 C．PD段 D．PC段

12．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度．下列分析正确的是（　　）

A．若只将a、c接入电路，转动旋钮灯泡亮度改变

B．若只将b、c接入电路，转动旋钮灯泡亮度不变

C．电位器调节灯泡亮度与滑动变阻器的原理相同

D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

13．滑动变阻器是由①表面涂有绝缘层的电阻丝；②瓷管；③金属滑片P；④金属杆；⑤支架等组成．在使用过程中有电流流过的部分是    (　　)

A．①②③ B．③④⑤ C．①③④ D．①④⑤

14．下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的（　　）

A．c和b B．a和c C．a和d D．b和d

15．关于滑动变阻器和电阻箱的下列说法中，正确的是（　　）

A．它们都能任意连续改变接入电路的电阻大小

B．它们都能显示接入电路的电阻大小

C．它们都是靠改变导线的粗细来改变电阻的

D．它们都能逐渐改变所在电路的电流大小

16．如图所示，转动调光灯的旋钮，滑片在弧形电阻上滑动，即可调节灯泡亮度， 此过程是改变接入电阻的（　　）

A．长度 B．横截面积 C．材料 D．温度

17．图所示的电阻箱的示数为（　　）Ω

A．2011 B．2101 C．1102 D．1120

18．长度，粗细相同的铜线，铝线，铁线和镍铬合金线的电阻越来越大，则四种导线中最适合用来制作滑动变阻器电阻丝的是（　　）

A．铜线 B．铝线 C．铁线 D．镍铬合金线

19．如图所示的两个电路中，电源电压相等，闭合开关S，当两图中滑动变阻器的滑片都向右滑动时，灯泡L1和L2的亮度的变化是（　　）

A．L1、L2都变暗 B．L1、L2都变亮

C．L1变暗，L2变亮 D．L1变暗，L2的亮度不变

20．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图， 是定值电阻起保护电路作用， 是滑动变阻器，则（　　）

A．向油箱里加油时，电流表示数变大

B．燃油消耗下降时，电流表示数变大

C．燃油全部耗尽时，电流表将被烧坏

D．油箱加油过满时，电流表将被烧坏

二、实验探究题

21．学习了电学知识后，小江同学动手制作一个可调节亮度的观赏灯，连接了如图1所示的电路。

（1）小江在AB之间接入一个阻值为R的电阻后，闭合开关，灯泡发出明亮的光；他想把灯光调暗一些，应先　     　开关，然后更换一个阻值更　     　的电阻；

（2）制作过程中，他尝试着更换不同材料，不同长度和不同粗细的电阻丝进行实验，他觉得每次都要更换电阻丝才能实现调节灯泡的亮度很麻烦。请教老师后，他只用一根电阻丝的情况下，可以通过对折电阻丝或改变　                     　来改变电阻的大小从而调节灯泡的亮暗；

（3）为了使调节灯泡亮暗的范围大一些，他应选择下表中长度和横截面积都相同的　         　材料做电阻丝；

（4）他将选出来的电阻丝接入AB之间，发现要将灯泡亮度明显调暗，需要接入更长的电阻丝，这样做不便于操控。如何在较小范围内安置较长的电阻丝呢？在和同学讨论后，他想到了将电阻丝绕在一个纸筒上，减小了空间。他将导线夹A夹在电阻丝的M端，导线夹B分别夹在电阻丝另一端的不同位置，实现了调节灯泡的亮暗。如图2所示，此时接入电路的电阻丝是　     　段（选填“MN”、“MP”或“PN”），要将灯泡亮度调亮一些，导线夹B应该往　     　移动；

（5）为了进一步节约空间，他将电阻丝紧密相邻的绕在纸筒上，为避免相邻电阻丝之间电流直接流过的情况出现，他更换了一根带有绝缘层的电阻丝，通过刮掉电阻丝的部分绝缘层，将导线夹B搭在刮掉绝缘层部分的电阻丝上来解决这一问题。他想实现连续调控，然后将导线夹B换成了滑片，滑片能与刮掉绝缘层的部分良好接触，并可以在电阻丝上滑动，这就是一个简易的　           　，利用该元件可调节观赏灯的亮度。

22．某小组同学做“练习使用滑动变阻器”的实验。

（1）如图甲所示实验电路。

①连接实物图时，开关应当　     　，滑片P应移动到最 　     　端（选填“左”或“右”）；

②开始实验后，小明发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　                                 　，改正后小明缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　               　。

③排除故障后，向左移动滑片P，会发现电流表示数变 　     　，同时灯泡亮度变　     　。

（2）如图乙所示实验电路。小明将灯泡换成定值电阻，并连入电压表，探究用滑动变阻器控制电阻两端电压，请你按照图乙，用笔画线代替导线将图丙的实物图连接完整。

三、作图题

23．在如图中，a、b、c是滑动变阻器的其中三个接线柱，请把滑动变阻器连入电路中的A、B两点间，使开关S闭合后，当滑动P向左滑时，灯泡亮度增大．

24．如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。

四、填空题

25．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个　           　，观察小灯泡的　     　可以粗略地知道风力的大小。若要得到更准确的结果，可采取的措施为　                       　。

26．如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入　     　或 　     　两个接线柱；若使滑动变阻器相当于一个定值电阻，应接入　     　两个接线柱。

27．如图所示，闭合开关，若要使灯泡由暗变亮，滑动变阻器的滑片P应向 　     　（选填“左”、“右”）端移动，此时电流表的示数 　     　（选填“变大”、“不变”或“变小”）。

28．如图所示，电阻箱的示数是　     　，与滑动变阻器相比，它的优点是：　                                     　。

29．有一铭牌上标有“20Ω 2A”字样的滑动变阻器，“20Ω”是滑动变阻器的　         　，“2A”是滑动变阻器　                   　。

30．如图所示，图甲为某亮度可调节台灯。图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱。a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。为实现调光功能，电位器应与灯　     　（选填“串联”或“并联”）；当将a、b接线柱接入电路，为使灯变亮，应　     　（选填“顺时针”或“逆时针”）旋动滑片。

31．如图所示的是插入式电阻箱的结构示意图，图中 A、B 两个接线柱之间的电阻值是　     　Ω。

32．如图所示，开关闭合前，滑动变阻器的滑片应置于　     　（选填“a”或“b”）端；闭合开关后，滑片向　     　（选填“a”或“b”）端移动，灯泡的亮度变亮。

答案解析部分

1．【答案】C

2．【答案】D

3．【答案】D

4．【答案】D

5．【答案】A

6．【答案】D

7．【答案】C

8．【答案】A

9．【答案】D

10．【答案】D

11．【答案】C

12．【答案】C

13．【答案】C

14．【答案】B

15．【答案】D

16．【答案】A

17．【答案】A

18．【答案】D

19．【答案】D

20．【答案】A

21．【答案】（1）断开；大

（2）电阻丝接入电路的长度

（3）镍铬合金

（4）MP；左

（5）滑动变阻器

22．【答案】（1）断开；右；滑动变阻器连接的是下面两个接线柱；滑片处接触不良；大；亮

（2）

23．【答案】解：如图所示：

24．【答案】解：如图所示：

25．【答案】滑动变阻器；亮度；在电路中串联一个电流表

26．【答案】AC；AD；AB

27．【答案】左；变大

28．【答案】2035Ω；便于直接读出电阻值（能直接读出电阻）

29．【答案】最大阻值；允许通过的最大电流

30．【答案】串联；逆时针

31．【答案】7

32．【答案】b；a
