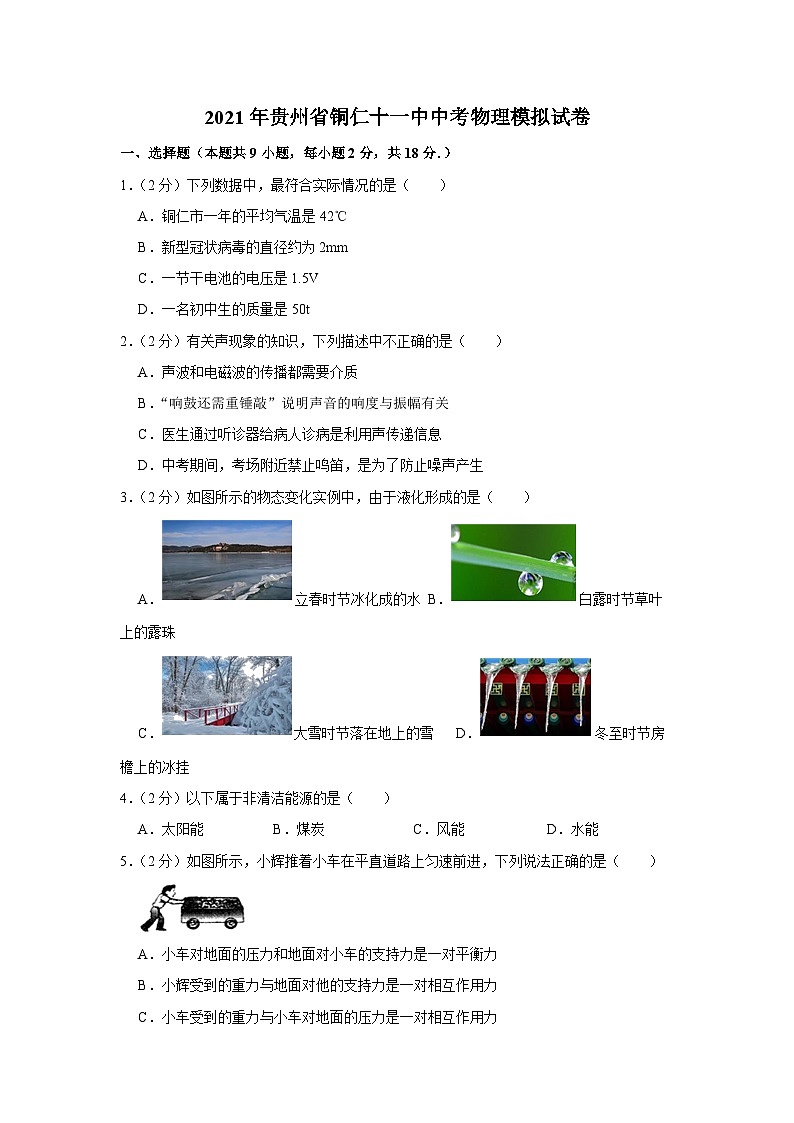

2021年贵州省铜仁十一中中考物理模拟试卷
一、选择题（本题共9小题，每小题2分，共18分．）
1．（2分）下列数据中，最符合实际情况的是（　　）
A．铜仁市一年的平均气温是42℃
B．新型冠状病毒的直径约为2mm
C．一节干电池的电压是1.5V
D．一名初中生的质量是50t
2．（2分）有关声现象的知识，下列描述中不正确的是（　　）
A．声波和电磁波的传播都需要介质
B．“响鼓还需重锤敲”说明声音的响度与振幅有关
C．医生通过听诊器给病人诊病是利用声传递信息
D．中考期间，考场附近禁止鸣笛，是为了防止噪声产生
3．（2分）如图所示的物态变化实例中，由于液化形成的是（　　）
A．立春时节冰化成的水 B．白露时节草叶上的露珠
C．大雪时节落在地上的雪 D．冬至时节房檐上的冰挂
4．（2分）以下属于非清洁能源的是（　　）
A．太阳能 B．煤炭 C．风能 D．水能
5．（2分）如图所示，小辉推着小车在平直道路上匀速前进，下列说法正确的是（　　）

A．小车对地面的压力和地面对小车的支持力是一对平衡力
B．小辉受到的重力与地面对他的支持力是一对相互作用力
C．小车受到的重力与小车对地面的压力是一对相互作用力
D．小车受到水平方向推力与小车受到的阻力是一对平衡力

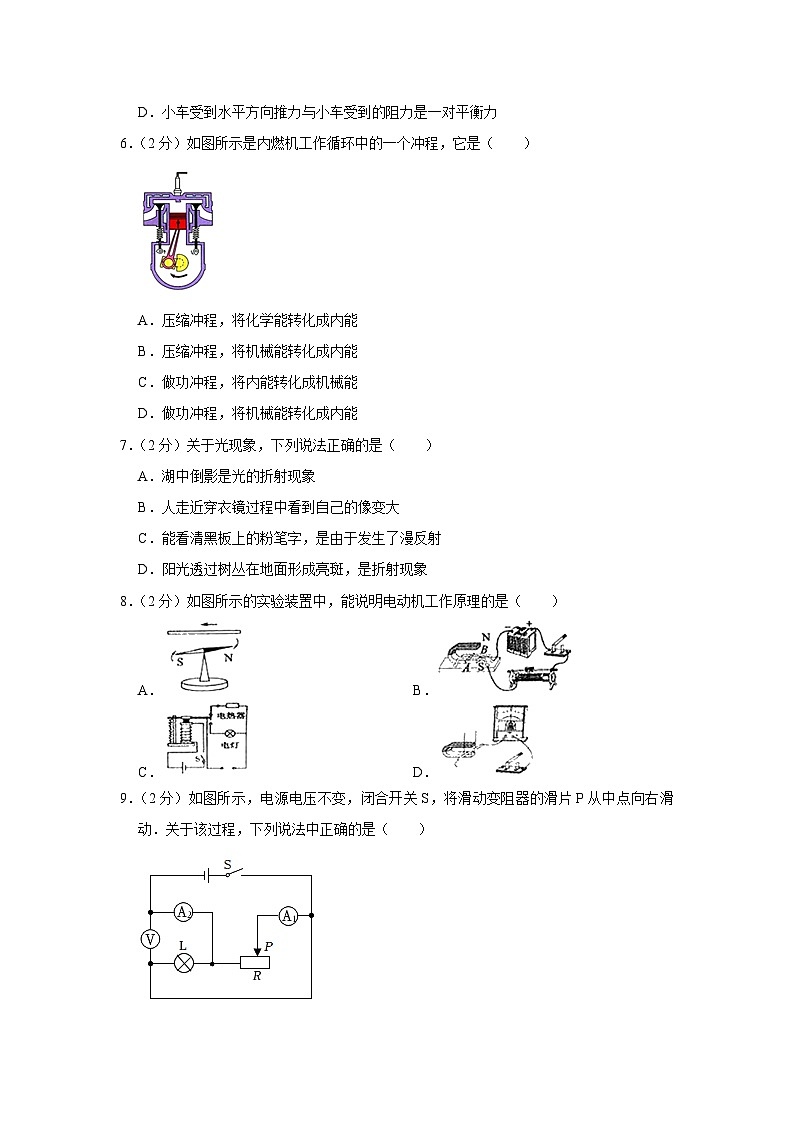

6．（2分）如图所示是内燃机工作循环中的一个冲程，它是（　　）

A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
7．（2分）关于光现象，下列说法正确的是（　　）
A．湖中倒影是光的折射现象
B．人走近穿衣镜过程中看到自己的像变大
C．能看清黑板上的粉笔字，是由于发生了漫反射
D．阳光透过树丛在地面形成亮斑，是折射现象
8．（2分）如图所示的实验装置中，能说明电动机工作原理的是（　　）
A． B．
C． D．
9．（2分）如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动．关于该过程，下列说法中正确的是（　　）

A．电流表A1的示数变小，灯泡的亮度不变
B．电压表V的示数不变，灯泡的亮度变暗
C．整个电路的总功率变大
D．电压表V的示数与电流表A1的示数的比值变小
二、选择题（本题共8小题，每空1分，共17分．）

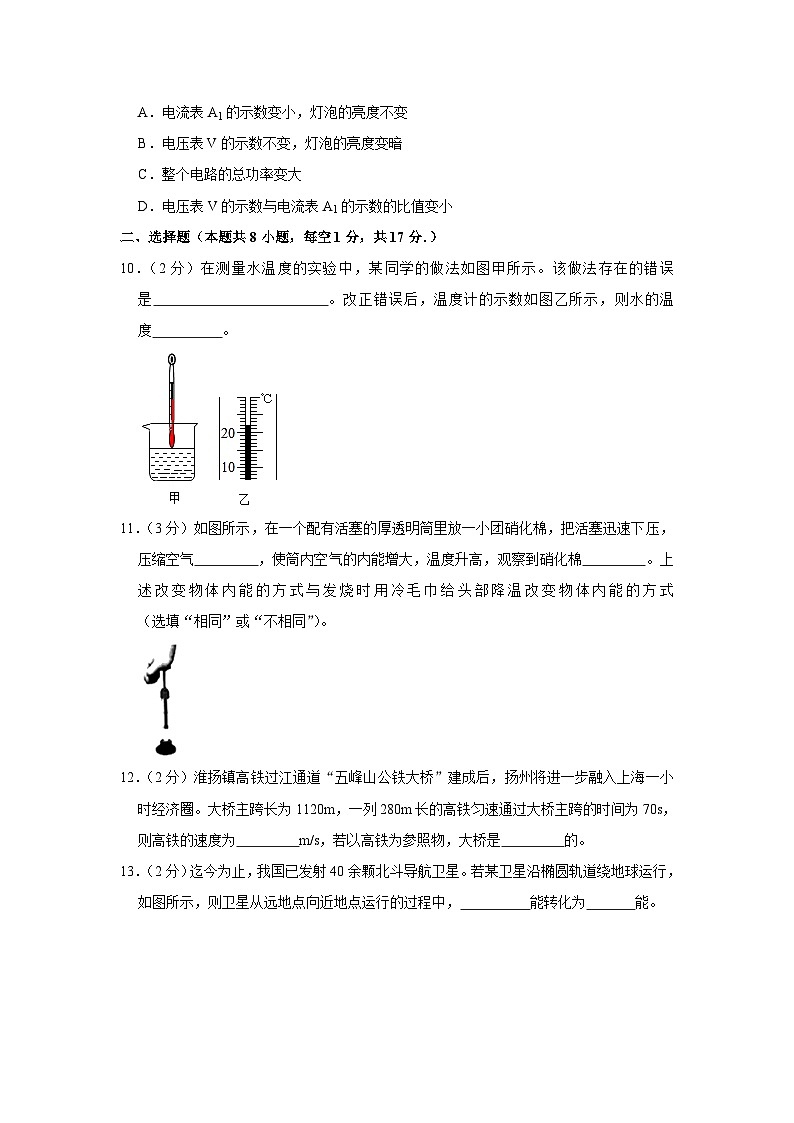

10．（2分）在测量水温度的实验中，某同学的做法如图甲所示。该做法存在的错误是　 　。改正错误后，温度计的示数如图乙所示，则水的温度　 　。

11．（3分）如图所示，在一个配有活塞的厚透明筒里放一小团硝化棉，把活塞迅速下压，压缩空气　 　，使筒内空气的内能增大，温度升高，观察到硝化棉　 　。上述改变物体内能的方式与发烧时用冷毛巾给头部降温改变物体内能的方式　 　（选填“相同”或“不相同”）。

12．（2分）淮扬镇高铁过江通道“五峰山公铁大桥”建成后，扬州将进一步融入上海一小时经济圈。大桥主跨长为1120m，一列280m长的高铁匀速通过大桥主跨的时间为70s，则高铁的速度为　 　m/s，若以高铁为参照物，大桥是　 　的。
13．（2分）迄今为止，我国已发射40余颗北斗导航卫星。若某卫星沿椭圆轨道绕地球运行，如图所示，则卫星从远地点向近地点运行的过程中，　 　能转化为　 　能。

14．（2分）凸透镜对光有　 　作用，近视眼需要戴　 　透镜来矫正。
15．（2分）在斜面上将一个重600N的物体匀速拉到高处，沿斜面向上的拉力F＝400N，拉动的距离s＝4.5m，提升高度h＝1.8m，所用时间t＝30s。则拉力F做功的功率为　 　W，此过程中物体受到的摩擦力为　 　N．
16．（2分）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为　 　，电源电压为　 　V。

17．（2分）一台额定功率为2000W的电热水器，水箱内装有50kg的水，要把这些水从20℃加热到60℃，热水器正常工作需要　 　s；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧　 　m3的天然气[不计能量损失，已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]。
三、简答题（本题共1小题，每题2分，共6分．）
18．炎热的夏天，家家户户都开空调时，很容易使线路因为“超负荷”工作而引发火灾，请根据所学物理知识回答下列问题：
（1）“超负荷”的含义是 　 　；
（2）“超负荷”引发火灾的原因是 　 　；
（3）避免“超负荷”的措施 　 　。
四、作图题（本题共3小题，每题2分，共6分．）
19．请画出两束入射光线对应的折射光线。

20．如图是小明起跑时的情景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

21．在图中括号内标出静止在通电螺线管正上方小磁针右端的极性。

五、实验探究题（本题共2小题，每空2分，共22分．）
22．在探究“浮力的大小跟哪些因素有关”的实验中（如图所示），小明先用弹簧测力计测出金属块的重力，然后将金属块缓慢浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将其示数记录在表中：

实验步骤
B
C
D
E
F
弹簧测力计示数/N
2.2
2.0
1.7
1.7
1.9
（1）分析比较实验步骤A和 　 　，可得出：浮力大小与物体浸没在液体中的深度无关；分析比较A、B、C、D可知：浮力大小与物体 　 　有关；分析实验步骤A、E、F可知：浮力的大小还与 　 　有关。
（2）分析实验数据可知，F中液体密度 　 　（选填“大于”、“小于”或“等于”）水的密度。
（3）金属块浸没在水中时受到的浮力大小是 　 　N，金属块密度为 　 　kg/m3．（水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
23．某实验小组做“测量小灯泡电功率”的实验，电路如图甲所示。已知电源电压为3V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为6Ω。

（1）请根据电路图将实物图连接完整。
（2）实验中，闭合开关，发现电压表指针反偏，其原因是 　 　。
（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 　 　（选填“A”或“B”）端移动，当小灯泡正常发光时，电流表的示数如图乙所示，为 　 　A，则小灯泡的额定功率为 　 　W。
六、计算题（本题共2小题，第24题12分，第25题9分共21分．）
24．如图所示，某施工队利用滑轮组从水中提取物体，上升过程中物体始终不接触水底。已知物体质量为4t，体积为1m3。（g＝10N/kg，ρ水＝1×103kg/m3）
（1）物体完全浸没在水中时，求物体所受浮力的大小；
（2）物体下表面与水面距离为3m时，求物体下表面所受水的压强；
（3）若不计动滑轮的自重、绳重和摩擦，当浸没在水中的物体被匀速提升时，求电动机对绳子的拉力；
（4）物体离开水面后，在电动机作用下匀速上升，若电动机功率为9kW、对绳子的拉力为1.5×104N，求物体上升的速度和滑轮组的机械效率（机械效率精确到0.1%）。

25．如图所示的电路中，只闭合S1时，通过R2的电流是1.5A，R1＝30Ω，R2＝20Ω．求：
（1）电源电压是多大？
（2）只闭合S2时，通电20s电流通过R1产生的电热是多少？
（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？


2021年贵州省铜仁十一中中考物理模拟试卷
参考答案与试题解析
一、选择题（本题共9小题，每小题2分，共18分．）
1．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、铜仁市最高气温不到42℃，所以全年平均气温远低于42℃，故A不符合实际；
B、新冠病毒的直径在100nm＝10﹣4mm左右，故B不符合实际；
C、一节干电池的标准电压是1.5V，故C符合实际；
D、初中生的质量再50kg＝0.05t左右，故D不符合实际。
故选：C。
2．【分析】（1）声波的传播需要介质，电磁波的传播不需要介质；
（2）声音的强弱或大小叫响度，响度的大小与物体的振幅、距离发声体的远近有关。
（3）声音能够传递信息，也能够传递能量。
（4）控制噪声要从三方面着手：防止噪声的产生（即在声源处减弱）、阻断噪声的传播（即在传播过程中减弱）和防止噪声进入耳朵（在人耳处减弱）。
【解答】解：A、声波传播需要介质，而电磁波的传播不需要介质，故A错误；
B、“响鼓还需重锤敲”，敲鼓的力度越大，振幅越大，响度也越大，说明声音的响度与振幅有关，故B正确；
C、声音可以传递信息与能量，医生通过听诊器给病人诊病是利用声传递信息，故C正确；
D、中考期间，考场附近禁止鸣笛，是为了从声源处控制噪声的产生，故D正确。
故选：A。
3．【分析】（1）物质由固态变成液态的过程叫熔化，由液态变成固态的过程叫凝固；
物质由液态变成气态的过程叫汽化，由气态变成液态的过程叫液化；
物质由固态直接变成气态的过程叫升华，由气态直接变成固态的过程叫凝华。
（2）在六个物态变化中，有三个吸热：熔化、汽化、升华；三个放热：凝固、液化、凝华。
【解答】解：A、冰化成水，由固态变为液态，属于熔化现象，故A错误；
B、露是空气中的水蒸气遇冷液化形成的小水滴，故B正确；
C、雪是空气中的水蒸气凝华形成的固态小冰晶，故C错误；
D、冬至时节房檐上的冰挂，水结成冰，是凝固现象，故D错误。
故选：B。
4．【分析】开发太阳能、水能、风能、地热等新能源、减少使用煤、石油等化石燃料，可以减少环境污染，解答此题可从环境污染对环境或生物的影响方面切入。
【解答】解：大力开发太阳能、水能、风能、海洋能和生物质能等能源，可以减少环境污染，太阳能、水能、风能属于清洁能源；
而燃煤排放二氧化硫、二氧化碳等气体，二氧化硫形成酸雨，对生物造成了巨大的伤害。过多的二氧化碳的排放还会导致全球的温度的提升，形成“温室效应”，因此煤炭不属于清洁能源，故B正确、ACD错误。
故选：B。
5．【分析】平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
相互作用力：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：A、小车对地面的压力受力物体是地面，地面对小车的支持力的受力物体是小车，不是同一个受力物体，两个力不是一对平衡力而是相互作用力。说法错误。
B、小辉受到的重力与地面对他的支持力，两个力受力物体是小辉，两个力大小相等，方向相反，作用在同一直线上，是一对平衡力，不是相互作用力。说法错误。
C、小车受到的重力和小车对地面的压力，两个力的方向都竖直向下，既不是平衡力，也不是相互作用力。说法错误。
D、小辉推着小车在平直道路上匀速前进，车受到水平方向推力与小车受到的阻力的受力物体都是小车，推力水平向左，阻力水平向右，方向相反，作用在同一直线上，大小相等，是一对平衡力。说法正确。
故选：D。
6．【分析】解决此题要结合内燃机的做功冲程特点和原理进行分析解答，知道做功冲程中的能量转化。
【解答】解：图中的气门关闭，活塞上行，汽缸容积变小，这是压缩冲程的特点；
在压缩冲程中，能量转化关系是气体的机械能转化为内能；
故选：B。
7．【分析】（1）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（2）平面镜成像特点，物像等大；
（3）为了能使教室每个角落中的同学都能看到黑板上的字，黑板表面做成粗糙的表面，这样在其上面发生漫反射，才能满足各个同学的要求。
（4）由于光的直线传播，形成了小孔成像现象，阳光通过茂密的树叶缝隙在地面形成“亮斑”，是太阳的实像。
【解答】解：A、湖中倒影，属于平面镜成像，是由于光的反射形成的，故A错误；
B、由平面镜成像特点可知，物像等大，因此人走近穿衣镜过程中看到自己的像大小不变，看到自己的像变大的原因是视角变大了，故B错误；
C、光射到黑板上，坐在教室不同位置的同学都能看见黑板上的字，这是因为在这里发生了漫反射的缘故，故C正确；
D、阳光通过茂密的树叶缝隙在地面形成“亮斑”，是由于光的直线传播形成的小孔成像现象，不是折射现象，故D错误。
故选：C。
8．【分析】要解答本题需掌握：电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的。
【解答】解：
A、奥斯特实验，说明了通电导体周围存在磁场，故A不符合题意；
B、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故B符合题意；
C、图为电磁继电器的原理图，是利用电流的磁效应制成的，故C不符合题意；
D、当导体在磁场中做切割磁感线运动时，检流计的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故D不符合题意。
故选：B。
9．【分析】由电路图可知，灯泡L与变阻器R并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源两端的电压。根据电源电压可知滑片移动时电压表V的示数变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过灯泡L的电流和亮暗的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R的电流变化，根据并联电路的电流特点可知干路电流的变化；然后得出电压表V的示数与电流表A1的示数的比值变化，利用P＝UI可知整个电路的总功率变化。
【解答】解：由电路图可知，灯泡L与变阻器R并联，电流表A1测R支路的电流，电流表A2测干路电流，电压表测电源两端的电压。
AB、因电源电压不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡L的电流不变，灯泡的亮暗不变；
将滑动变阻器的滑片P从中点向右滑动时，接入电路中的电阻变大，由I＝可知，通过R的电流变小，即电流表A1的示数变小；故A正确，B错误；
C、因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，由P＝UI可知，整个电路的总功率变小，故C错误；
D、电压表V的示数不变，电流表A1的示数变小，电压表V的示数与电流表A1的示数的比值变大，故D错误；
故选：A。
二、选择题（本题共8小题，每空1分，共17分．）
10．【分析】温度计的正确使用方法：一是温度计的玻璃泡全部浸入被测液体中，不要碰到容器底或容器壁；二是温度计玻璃泡进入被测液体后要稍等一会儿，待温度计示数稳定后再读数；三是读数时温度计的玻璃泡要继续留在液体中，视线要与温度计中液柱上表面相平；
读数时首先观察它的量程和分度值，要注意液柱在零刻度的上方还是下方。
【解答】解：
由图甲可知，温度计的玻璃泡未完全浸没到被测液体中；
乙图所示的温度计的刻度是越往上示数越大，因此对应的温度是零摄氏度以上的温度值，分度值为1℃，因此图甲中的温度值为22℃。
故答案为：温度计的玻璃泡未完全浸没到被测液体中；22℃。
11．【分析】这是证明做功可以改变物体内能的实验，因此，要解答本题需理解：做功可以改变物体内能的实质。
【解答】解：当把活塞迅速压下去时，活塞对空气做功，空气的内能就会增加，空气的温度就会升高，达到硝化棉的燃烧点，硝化棉就燃烧起来。
烧时用冷毛巾给头部降温是通过热传递的方式改变人的内能的，故上述实验时不同的。
故答案为：做功；燃烧；不相同。
12．【分析】（1）高铁通过大桥行驶的距离等于桥长加上车长，又知时间，利用速度公式计算速度；
（2）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
【解答】解：（1）高铁通过大桥行驶的距离：s＝L桥+L车＝1120m+280m＝1400m
则高铁的速度为：v＝＝＝20m/s；
（2）若以高铁为参照物，大桥与高铁之间发生了位置变化，所以大桥是运动的。
故答案为：20；运动。
13．【分析】动能大小的影响因素：质量和速度。质量越大、速度越大、动能越大。重力势能大小的影响因素：质量和高度。质量越大、高度越高、重力势能越大。
【解答】解：卫星从远地点向近地点运行的过程中，其质量不变，相对高度降低，则势能减小；同时速度增大，动能增大，是重力势能转化为动能。
故答案为：重力势；动。
14．【分析】凸透镜对光线有会聚作用，凹透镜对光线有发散作用；
近视眼要戴凹透镜做成的眼镜进行矫正，远视眼要戴凸透镜做成的眼镜进行矫正。
【解答】解：凸透镜对光有会聚作用；
近视眼是晶状体曲度变大，会聚能力增强，应佩戴发散透镜使光线推迟会聚，因凹透镜对光线有发散作用，所以近视眼应该配戴凹透镜才能看清远处的物体；
故答案为：会聚；凹。
15．【分析】（1）知道拉力和斜面长，根据W总＝Fs求出拉力所做的功；利用P＝可求得拉力F做功的功率；
（2）先根据W有＝Gh求出有用功，用总功减去有用功都得出克服摩擦力做的额外功，根据W额＝fs求出物体所受斜面的摩擦力。
【解答】解：（1）拉力所做的总功：
W总＝Fs＝400N×4.5m＝1800J，
拉力F做功的功率：
P＝＝＝60W；
（2）有用功：
W有＝Gh＝600N×1.8m＝1080J，
克服摩擦力做的额外功：
W额＝W总﹣W有＝1800J﹣1080J＝720J，
由W额＝fs得，物体所受斜面的摩擦力：
f＝＝＝160N。
故答案为：60；160。
16．【分析】由图可知，两电阻并联，已知两电阻阻值，可求得并联电路的电阻，由欧姆定律可求得电源电压，然后可求通过电阻R1与R2的电流之比。
【解答】解：由图可知，两电阻并联，已知R1＝4Ω，R2＝2Ω，则R并＝＝＝Ω，
由I＝可得，电源电压U＝IR并＝3A×Ω＝4V；
电阻R1与R2的电流之比：＝＝＝＝。
故答案为：1：2； 4。
17．【分析】（1）知道热水器水的质量，又知道水的初温和末温、水的比热容，利用吸热公式求水吸收的热量，不计热量损失时消耗的电能W＝Q吸，根据P＝求出加热时间；
（2）由题意可知，天然气完全燃烧释放的热量，根据Q＝Vq求出消耗天然气的体积。
【解答】解：（1）水吸收的热量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）＝8.4×106J，
不计热量损失，则消耗的电能：
W＝Q吸＝8.4×106J，
由P＝可得，热水器正常工作的时间：
t＝＝＝4200s；
（2）由题意可知，Q放＝Q吸＝8.4×106J，
根据Q放＝Vq天然气＝可得，消耗天然气的体积：
V＝＝＝0.2m3。
故答案为：4200；0.2。
三、简答题（本题共1小题，每题2分，共6分．）
18．【分析】（1）家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大（超负荷）；
（2）根据焦耳定律Q＝I2Rt分析容易引起火灾的原因；
（3）通过减小总功率的方法提出预防的措施。
【解答】解：（1）炎热的夏天，家家户户都开空调时，用电器的总功率过大，即我们平常说的“超负荷”；
（2）用电器的总功率过大时，由I＝可知电路中的电流过大，在导线的电阻和通电时间一定时，由Q＝I2Rt可知电流产生的热量过多，容易引起火灾；
（3）为避免“超负荷”（即避免总功率过大），应尽量不要同时使用多个大功率用电器。
故答案为：
（1）用电器的总功率过大；（2）“超负荷”时电路中的电流过大，在导线的电阻和通电时间一定时，由Q＝I2Rt可知电流产生的热量过多，容易引起火灾；（3）尽量不要同时使用多个大功率用电器。
四、作图题（本题共3小题，每题2分，共6分．）
19．【分析】仔细观察入射光线的特点，根据凹透镜的光学特点作图。
【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；
过光心的光线经凹透镜折射后传播方向不改变，如图所示：

20．【分析】根据重力的方向总是竖直向下的，过重心表示出重力的方向即可。
摩擦力是由于物体相互接触，并且发生相对运动或者有相对运动的趋势而产生的，摩擦力的方向与物体相对运动或相对运动趋势的方向相反。
【解答】解：
过重心O画一条竖直向下的带箭头的线段，标上符号G，即为重力的示意图；
人走路时后脚蹬地面，脚有向后运动的趋势，则后脚受到的摩擦力向前，作用点在脚掌与地面的接触面上，如图所示：

21．【分析】由右手螺旋定则可得出螺线管的极性，由磁极间的相互作用可知小磁针的磁极。
【解答】解：由图知，电流从螺线管的左端流入、右端流出，根据右手螺旋定则，右手握住螺线管，四指指向电流的方向，则大拇指指向螺线管的右侧为N极，根据异名磁极相互吸引可知，小磁针的右侧为S极，左端为N极，如图所示：

五、实验探究题（本题共2小题，每空2分，共22分．）
22．【分析】（1）研究物体受到的浮力大小与物体浸没在液体中的深度关系，要控制排开液体的体积和密度相同，只改变浸没在液体中的深度；
由AEF图找出相同的量和不同的量，分析得出物体受到的浮力大小与变化量的关系；
（2）根据阿基米德原理F浮＝ρ液gV排知物体排开液体的体积相同时，密度越大，受到的浮力越大；
（3）根据称量法F浮＝G﹣F计算出在盐水中受到的浮力，利用阿基米德原理F浮＝ρ液gV排求物块的体积，根据ρ＝得出物体的密度。
【解答】解：（1）研究物体受到的浮力大小与物体浸没在液体中的深度关系，要控制排开液体的体积和密度相同，只改变浸没在液体中的深度，故由ADE图可知，物体排开液体的体积相同时，液体的密度相同，浸没的深度不同，浮力相同，所以物体受到的浮力大小与物体浸没在液体中的深度无关。
研究物体受到的浮力大小与物体排开液体的体积关系，要控制排开液体的密度相同，由分析比较A、B、C、D可知，液体的密度相同时，物体排开液体的体积不同，浮力不同，所以物体受到的浮力大小与物体排开液体的体积有关。
由分析比较A、E、F可知：图知，排开液体的体积相同，而排开液体的密度不同，浮力大小不同，故可得出结论：物体受到的浮力大小与液体的密度有关。
（2）根据称重法可知：物块在水中受到的浮力为：F浮＝G﹣F＝2.7N﹣1.7N＝1N；物块在另一液体中受到的浮力为：F浮′＝2.7N﹣1.9N＝0.8N；
根据阿基米德原理F浮＝ρ液gV排知物体排开液体的体积相同时，密度越大，受到的浮力越大，故F中液体密度小于水的密度。
（3）物块在水中受到的浮力为：F浮＝G﹣F＝2.7N﹣1.7N＝1N；
V排＝＝＝10﹣4m3
金属块的体积：V＝V排＝10﹣4m3
金属块的质量：m＝＝＝0.27kg
金属块的密度：ρ＝＝＝2.7×103kg/m3
故答案为：（1）D、E；排开液体的体积；液体的密度；（2）小于；（3）1；2.7×103。
23．【分析】（1）根据图甲电路图连接实物图，电流表、小灯泡、定值电阻和滑动变阻器串联，电压表测小灯泡两端的电压，根据欧姆定律求出小灯泡正常发光时的电流，据此确定电流表的量程，根据电表的电流从正接线柱流入负接线柱流出连线；
（2）电流从电压表正接线柱流入，从负接线柱流出，否则电压表指针反向偏转；
（3）将小灯泡的实际电压与灯泡的额定电压比较，根据串联电路电压的规律及分压原理确定滑片移动的方向，根据电流表选用小量程确定分度值读出示数，根据P＝UI可求出灯泡的额定功率。
【解答】解：（1）由题意可知，小灯泡正常发光时的电流：I＝＝≈0.42A，因此电流表选用0～0.6A的量程，由图甲可知，电流表、小灯泡、定值电阻和滑动变阻器串联，电压表测小灯泡两端的电压，电表的电流从正接线柱流入负接线柱流出，如图所示：
；
（2）实验中，闭合开关，发现电压表指针反偏，其原因是电压表正负接线柱接反了；
（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2V，小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向A移动，直到电压表示数为灯泡的额定电压2.5V，图丙中电流表选用小量程，分度值为0.02A，示数为0.42A，则小灯泡的额定功率是：P额＝U额I额＝2.5V×0.42A＝1.05W。
故答案为：（1）如图所示；（2）电压表正负接线柱接反了；（3）A；0.42；1.05。
六、计算题（本题共2小题，第24题12分，第25题9分共21分．）
24．【分析】（1）已知物体排开水的体积，根据阿基米德原理求物体受到的浮力：
（2）根据p＝ρ水gh求物体下表面所受的压强：
（3）已知物体的质量，
根据G＝mg求物体所受的重力；
根据力的平衡，求动滑轮对物体的拉力F1，
绳子的有效段数为3，根据F2＝求电动机对绳子的拉力；
（4）由P＝＝＝Fv，求出电动机拉动绳子的速度，根据v＝vM求物体上升的速度；
根据η＝＝＝＝×100%求滑轮组的机械效率。
【解答】解：
（1）根据阿基米德原理，物体受到的浮力：
F浮＝G排＝ρ水V排g＝1.0×103kg/m3×1m3×10N/kg＝1×104N；
（2）物体下表面所受的压强：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×3m＝3×104Pa；
（3）物体的质量：m＝4t＝4×103kg，
物体所受的重力：G＝mg＝4×103kg×10N/kg＝4×104N；
根据力的平衡，动滑轮对物体的拉力：F1＝G﹣F浮＝4×104N﹣1×104N＝3×104N，
绳子的有效段数为3，电动机对绳子的拉力：
F2＝＝3×104N/3＝1×104N；
（4）由P＝＝＝Fv，
电动机拉动绳子的速度为：
vM＝＝＝0.6m/s
物体上升的速度为：v＝vM＝×0.6m/s＝0.2m/s，
滑轮组的机械效率为：
η＝＝＝＝＝×100%≈88.9%。
答：（1）物体完全浸没在水中时，物体所受浮力的大小为1×104N；
（2）物体下表面与水面距离为3m时，物体下表面所受水的压强为3×104Pa；
（3）若不计动滑轮的自重、绳重和摩擦，当浸没在水中的物体被匀速提升时，电动机对绳子的拉力为1×104N；
（4）物体离开水面后，在电动机作用下匀速上升，若电动机功率为9kW、对绳子的拉力为1.5×104N，物体上升的速度为0.2m/s，滑轮组的机械效率为88.9%。
25．【分析】（1）当只闭合开关S1时，只有R2接入电路，根据欧姆定律可以求出电源电压。
（2）当只闭合S2时，R1与R2串联，根据串联电路的特点和欧姆定律可以求出电路中的电流，然后由焦耳定律可以求出电阻R1产生的热量。
（3）电源电压一定，根据P＝可知，总电阻最大时，总功率最小；总电阻最小时，总功率最大；结合串并联电路的电阻特点分别求出最小电功率P和最大电功率P′，然后求出其比值。
【解答】解：（1）当只闭合开关S1时，只有R2接入电路，
根据欧姆定律可得，电源电压：U＝U2＝IR2＝1.5A×20Ω＝30V；
（2）当只闭合S2时，R1与R2串联，
电路的总电阻：R＝R1+R2＝30Ω+20Ω＝50Ω；
此时电路中的电流：I1＝＝＝0.6A；
通电20s电流通过R1产生的电热：Q＝I12R1t＝（0.6A）2×30Ω×20s＝216J；
（3）当只闭合S2时，R1与R2串联，总电阻最大，电路中电流最小，整个电路消耗的功率最小，
由2小题可知，电流中的最小电流I小＝0.6A，
则整个电路消耗的最小电功率：P＝UI小＝30V×0.6A＝18W；
当S1、S3闭合，S2断开时，R1与R2并联，总电阻最小，由P＝可知，此时电路消耗的功率最大，
R1与R2并联的总电阻：R并＝＝＝12Ω，
则整个电路消耗的最大电功率：
P′＝＝＝75W；
所以，整个电路消耗的最小电功率P和最大电功率P′之比：
＝＝。
答：（1）电源电压是30V；
（2）只闭合S2时，通电20s电流通过R1产生的电热是216J；
（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是6：25。
