2023年黑龙江省绥化市肇东十一中中考物理二模试题
展开
这是一份2023年黑龙江省绥化市肇东十一中中考物理二模试题，共28页。

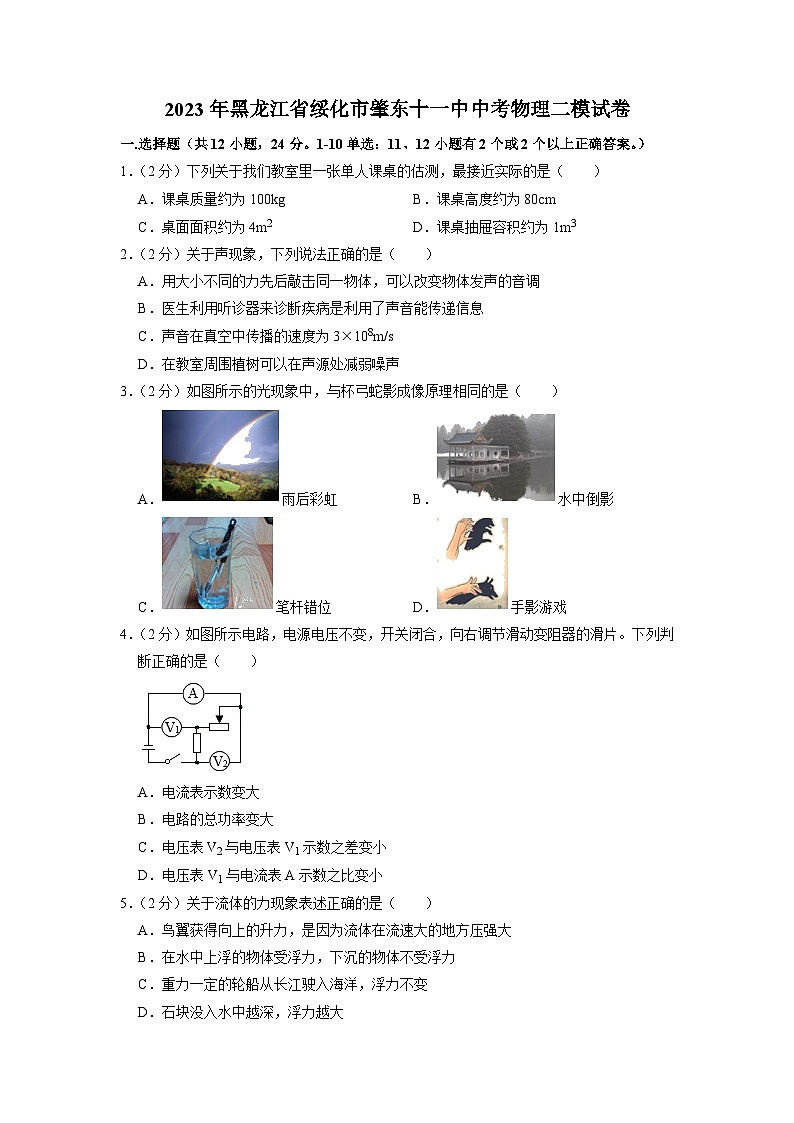

2023年黑龙江省绥化市肇东十一中中考物理二模试卷
一.选择题（共12小题，24分。1-10单选：11、12小题有2个或2个以上正确答案。）
1．（2分）下列关于我们教室里一张单人课桌的估测，最接近实际的是（ ）
A．课桌质量约为100kg B．课桌高度约为80cm
C．桌面面积约为4m2 D．课桌抽屉容积约为1m3
2．（2分）关于声现象，下列说法正确的是（ ）
A．用大小不同的力先后敲击同一物体，可以改变物体发声的音调
B．医生利用听诊器来诊断疾病是利用了声音能传递信息
C．声音在真空中传播的速度为3×108m/s
D．在教室周围植树可以在声源处减弱噪声
3．（2分）如图所示的光现象中，与杯弓蛇影成像原理相同的是（ ）
A．雨后彩虹 B．水中倒影
C．笔杆错位 D．手影游戏
4．（2分）如图所示电路，电源电压不变，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（ ）
A．电流表示数变大
B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小
D．电压表V1与电流表A示数之比变小
5．（2分）关于流体的力现象表述正确的是（ ）
A．鸟翼获得向上的升力，是因为流体在流速大的地方压强大
B．在水中上浮的物体受浮力，下沉的物体不受浮力
C．重力一定的轮船从长江驶入海洋，浮力不变
D．石块没入水中越深，浮力越大

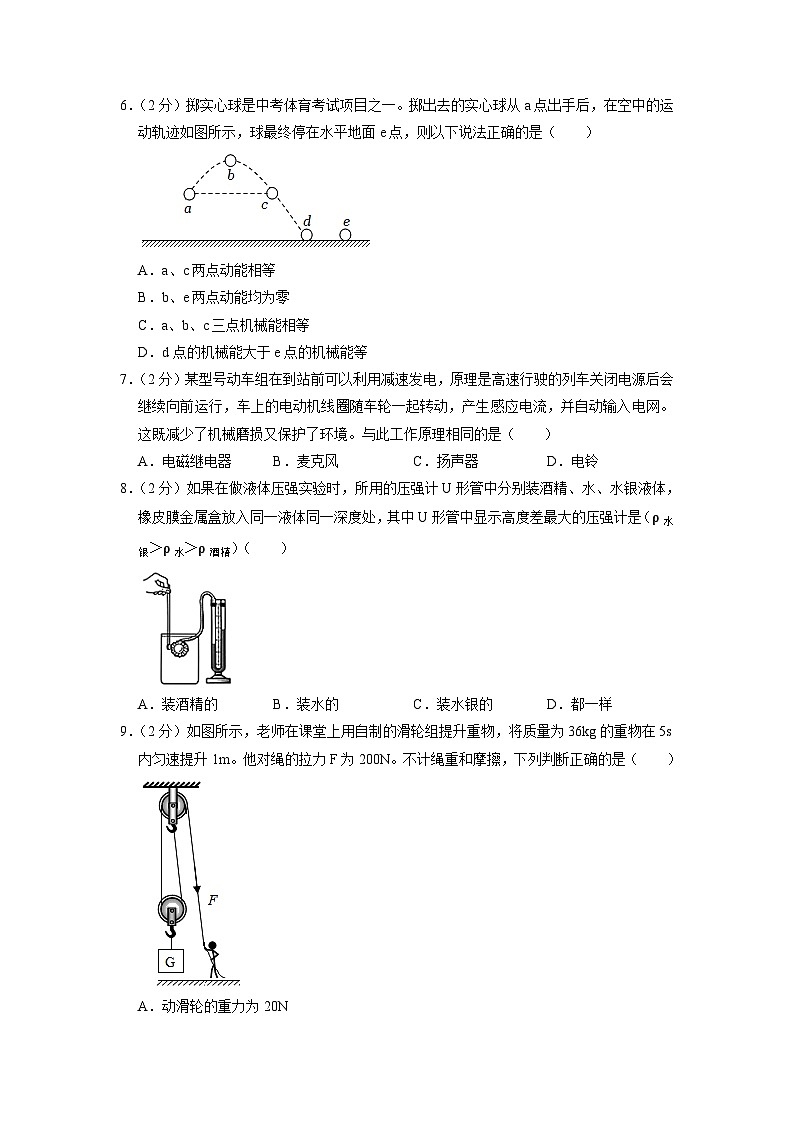

6．（2分）掷实心球是中考体育考试项目之一。掷出去的实心球从a点出手后，在空中的运动轨迹如图所示，球最终停在水平地面e点，则以下说法正确的是（ ）
A．a、c两点动能相等
B．b、e两点动能均为零
C．a、b、c三点机械能相等
D．d点的机械能大于e点的机械能等
7．（2分）某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，并自动输入电网。这既减少了机械磨损又保护了环境。与此工作原理相同的是（ ）
A．电磁继电器 B．麦克风 C．扬声器 D．电铃
8．（2分）如果在做液体压强实验时，所用的压强计U形管中分别装酒精、水、水银液体，橡皮膜金属盒放入同一液体同一深度处，其中U形管中显示高度差最大的压强计是（ρ水银＞ρ水＞ρ酒精）（ ）
A．装酒精的 B．装水的 C．装水银的 D．都一样
9．（2分）如图所示，老师在课堂上用自制的滑轮组提升重物，将质量为36kg的重物在5s内匀速提升1m。他对绳的拉力F为200N。不计绳重和摩擦，下列判断正确的是（ ）
A．动滑轮的重力为20N
B．拉力所做的功为200J
C．拉力做功的功率为40W
D．滑轮组的机械效率为90%

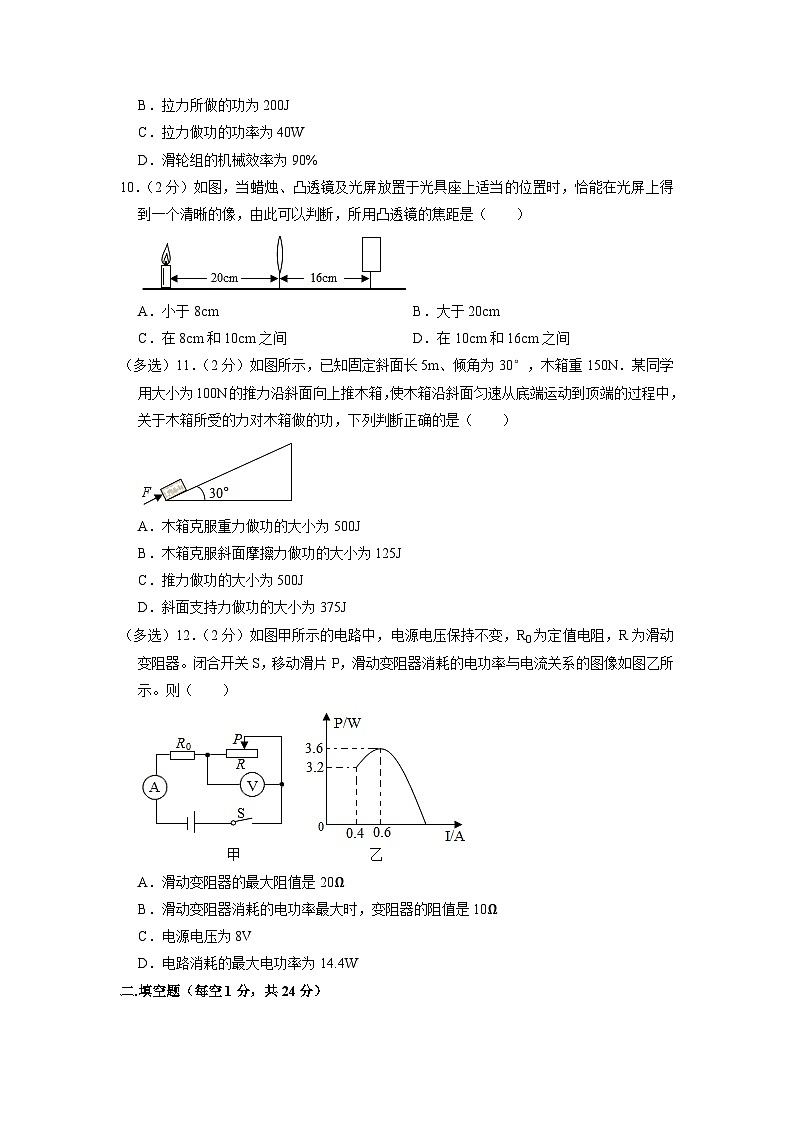

10．（2分）如图，当蜡烛、凸透镜及光屏放置于光具座上适当的位置时，恰能在光屏上得到一个清晰的像，由此可以判断，所用凸透镜的焦距是（ ）
A．小于8cm B．大于20cm
C．在8cm和10cm之间 D．在10cm和16cm之间
（多选）11．（2分）如图所示，已知固定斜面长5m、倾角为30°，木箱重150N．某同学用大小为100N的推力沿斜面向上推木箱，使木箱沿斜面匀速从底端运动到顶端的过程中，关于木箱所受的力对木箱做的功，下列判断正确的是（ ）
A．木箱克服重力做功的大小为500J
B．木箱克服斜面摩擦力做功的大小为125J
C．推力做功的大小为500J
D．斜面支持力做功的大小为375J
（多选）12．（2分）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则（ ）
A．滑动变阻器的最大阻值是20Ω
B．滑动变阻器消耗的电功率最大时，变阻器的阻值是10Ω
C．电源电压为8V
D．电路消耗的最大电功率为14.4W
二.填空题（每空1分，共24分）
13．（2分）小芳站在斑马线路口等绿灯时，以行驶的汽车为参照物，小芳是 的；若马路宽度为25m，绿灯亮的时间为20s，等绿灯亮后小芳至少以 m/s的平均速度才能安全通过马路。
14．（2分）在晴朗干燥的冬日里，洗头吹干后，用塑料梳子梳头时，塑料梳子在与头发摩擦过程中 （选填“失去”或“得到”）电子而带上负电，而头发因带同种电荷相互 （选填“吸引”或“排斥”），所以头发越梳越蓬松。
15．（2分）我国自主研发的山东号航母在海上训练时，当飞机降落，它和航母摩擦转化的内能无法再自动转化为机械能，这说明能量的转化是有 ，在甲板上指挥员戴耳罩阻隔飞机表鸣声，这是在 处减弱噪声。
16．（2分）汽油机在工作过程中将机械能转化为内能的冲程是 ；汽油的热值是4.6×107J/kg，完全燃烧40g的汽油所释放的热量为 J。
17．（2分）《2019～2025年全球与中国共享电动自行车发展全面调研与未来趋势预测报告》分析指出，共享电动自行车主要应用领域是学生和上班族。一辆共享电动车行驶时电机输出功率为100W时，可以在平直的公路上以18km/h的速度匀速行驶，则此时该车所受的阻力是 N，按此速度，该电动自行车行驶5km克服阻力做功 J。
18．（2分）甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线，现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路各元件安全，电源电压最大为 V，电路消耗的最大电功率为 W。
19．（2分）如图所示，A、B为两个等高圆柱形容器，容器内部的底面积之比为2：1，都装满水。现将质量之比为1：3的木块a、b分别轻轻放入两容器中，水对容器底部的压强之比为 ，水对容器底部的压力之比为 。
20．（2分）白炽灯使用一段较长时间后，灯丝发生升华而变细，电阻 ，在额定电压下工作时消耗的实际功率 （均选填“变大”“变小”或“不变”）。
21．（2分）如图所示，是小明家部分电路及电能表。他将电吹风插入插座使其单独工作，测得1min内，电能表转盘转了30转，则电吹风的功率是 W。家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路发生 。
22．（2分）发送到月球上的月球车需将岩石切割后取回研究，切割过程中，岩石温度会升高，这是通过 方式增大了它的内能。此外，月球车还可以利用 （红外线/紫外线）成像仪进行观察。
23．（2分）如图所示，轻质杠杆OA可绕O点无摩擦转动，A点处挂一个重为20N的物体，B点处加一个竖直向上的力F，杠杆在水平位置平衡，且OB：AB＝2：1．则F＝ N，它是 杠杆。
24．（2分）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为 Ω，电源电压为 V。
三.作图与实验探究题（每图2分，每空1分，共36分）
25．（2分）用笔画线代替导线完成如图所示的电路（导线不得交叉）。要求：只有在天黑且有声音时，灯才变亮；三孔插座与灯互不影响。【“声控”开关（有声音时自动闭合，无声音时自动断开）、“光控”开关（有光照时自动断开，无光照时自动闭合）】
26．（2分）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
27．（6分）在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，将温度计插入试管后，待温度升至50℃左右开始，每隔大约1min记录一次温度，根据记录的数据，在方格纸上以纵轴表示温度，横轴表示时间，描点连线，得到如图乙所示的该物质熔化时温度随时间变化的图像。
（1）实验中采取“水浴法”对试管中的物质加热，这种加热方法的好处是使试管中的物质 ；
（2）由图乙可知，该物质是 （选填“晶体”或“非晶体”）；
（3）图乙中物体C点处于 状态；在B点时刻的内能 （选填“大于”、“小于”或“等于”）D点时刻的内能；
（4）比较图乙中的AB段与DE段可知，物质AB段的比热容 （选填“大于”、“小于”或“等于”）DE段的比热容；
（5）某同学把试管中的物质换成水，烧杯中的水已沸腾，试管中的水 （选填“会”或“不会”）沸腾，原因是 。
28．（6分）小华同学利用图所示的装置探究平面镜成像问题。
（1）用玻璃板代替平面镜，主要目的是 。
（2）他在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的相同的蜡烛B，在玻璃板后面移动，直到蜡烛B跟蜡烛A的像完全重合，小华探究的主要问题是：像和
物体的 关系（选填“位置”或“大小”）。
（3）实验中玻璃板倾斜，出现的后果可能是： 。
（4）某同学将蜡烛A以5cm/s的速度靠近玻璃板移动时，像会以 m/s的速度靠近玻璃板，且在移动的过程中，像的大小 （选填“变大”、“变小”或“不变”）。
（5）小明将棋子放在玻璃板前的不同位置，重复（2）中的操作，下列各实验过程也要进行多次测量，与该实验目的相同的是 （填序号）。
A．刻度尺测铅笔的长度 B．探究杠杆的平衡条件 C．测量定值电阻的阻值
29．（5分）小明在“探究滑动摩擦力的大小与什么因素有关”的实验中，如图所示，
（1）如图甲所示，根据 条件，当测力计沿水平方向拉着木块做 运动时，木块所受滑动摩擦力大小等于拉力大小。
实验次数
长木板运动情况
测力计示数/N
1
匀速
2
2
由慢到快
2
3
由快到慢
2
（2）小明在图甲实验中发现较难保持木块匀速运动，弹簧测力计示数不稳定。于是他与同学们一起改进实验。如图乙所示，固定测力计，通过拉动长木板进行实验。实验记录如表所示，则木块所受的滑动摩擦力大小为 N。
用图乙装置的优点：拉动长木板时不需要做 运动，测力计示数稳定便于读数，通过表格中三次实验数据分析：物体所受滑动摩擦力大小与物体的 无关。
30．（4分）端午节家庭聚会后，小鹏的父亲将喝剩的白酒交给他，要他利用所学的物理知识测出白酒的密度。家中没有量筒，只找到了一个弹簧测力计和一个废旧的铁块，于是他在两只玻璃杯中分别装入水和白酒，进行了如下操作：
①将铁块悬挂在弹簧测力计下方，读出测力计的示数F1，如图甲所示；
②把铁块浸没在水中，读出测力计示数F2；
③把铁块浸在白酒中，读出测力计示数F3。请你回答下列问题：
（1）弹簧测力计示数F1＝ N；
（2）图中他有操作错误的是图 （选填“甲”、“乙”、“丙”），请指出错误之处 ；
（3）更正错误操作后，测力计的示数变成F4，请你帮小鹏推导出白酒密度的表达式ρ酒＝ 。（用字母符号表示，水的密度为ρ水）
31．（4分）要测量一个约为数百欧的电阻Rx的阻值，器材有：干电池两节，电压表（量程为0～3V、0～15V）、滑动变阻器（100Ω 2A）和电阻箱（0～9999Ω）各一个，开关、导线若干。测量电路如图甲所示。
（1）和通常使用的“伏安法”不同，这次实验没有选用电流表。请你简要说明原因： 。
（2）在接通电路前，应将滑动变阻器的滑片P移到 端。
（3）连接好电路，闭合开关，移动滑动变阻器滑片，使电压表示数如图乙所示为 V。
（4）接下来把电路中的待测电阻Rx替换为电阻箱，然后要进行的操作是： 。
32．（7分）小明同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5V”和“3.8V”字样，电源电压恒为6V，电压表只有0～3V量程可以用。
（1）如图甲所示，是小明设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接（要求滑片向A端移动灯泡变亮）。
（2）连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到 （选填“A”或“B”）端，然后闭合开关S，小明发现L1不发光，电流表有示数，电压表无示数，则电路的故障可能是L1 （选填“断路”或“短路”）。
（3）排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，电流表示数如图丙所示，则滑动变阻器的最大阻值为 Ω，调节滑片P得到如表中的数据，L1的额定功率为 W。
实验次数
1
2
3
电压（V）
1.0
2.5
2.8
电流（A）
0.30
0.32
（4）小明原电路中用L2替换L1开始测量L2的额定功率，按实验规范操作，刚闭合开关S时，电压表示数为1.5V，接着小明发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为 V，L2就会正常发光。
四.综合应用题（共16分）
33．（8分）在水平桌面上放置一个底面积为100cm2，质量为400g的圆筒，筒内装有16cm深的某种液体。弹簧测力计的下端挂着一个底面积为40cm2、高为8cm的金属柱，当金属柱从液面上方逐渐浸入液体中直到全部浸没时。弹簧测力计的示数F与金属柱浸入液体深度h的关系如图所示。（圆筒厚度忽略不计，筒内液体没有溢出，g＝10N/kg）
求：
（1）当金属柱有一半的体积浸在液体中时，受到液体的浮力是多少？
（2）圆筒内所装液体的密度是多少？
（3）当金属柱有一半的体积浸在液体中时。圆筒对桌面的压强是多少？
34．（8分）小蕾的妈妈新购买了一台如图甲所示的家用电热加湿器，其工作原理电路如图乙所示。相关参数如下表。电热加湿器的电热丝浸没在加热仓的水中，工作时产生的热量使加热仓中的水沸腾变成水蒸气喷出。以增加环境湿度；当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入加热仓中。
最大运行功率
40W
储水箱容量
2.4L
气雾调节器最大电阻
990Ω
（1）当加湿器以最大运行功率工作时，电热丝R1的电阻值是多大？
（2）如果加热仓内冷水的温度为20℃，用最大运行功率正常工作，经过5min36s恰好使水沸腾产生蒸气，求加热仓中水的质量。（设电热丝R1产生的热量全部被水吸收，当地气压为1标准大气压，水的比热容c水＝4.2×103J/（kg•℃））
（3）通过气雾调节器R2使电热加湿器以最低气雾量工作时，求气雾调节器R2消耗的电功率。
2023年黑龙江省绥化市肇东十一中中考物理二模试卷
参考答案与试题解析
一.选择题（共12小题，24分。1-10单选：11、12小题有2个或2个以上正确答案。）
1．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、一张单人课桌的质量在10kg左右。故A不符合实际；
B、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右。故B符合实际；
C、单人课桌桌面长宽在50cm、40cm左右，其面积S＝ab＝50cm×40cm＝2000cm2＝0.2m2．故C不符合实际；
D、单人课桌抽屉长、宽、高在40cm、30cm、15cm左右，其容积在V＝abh＝40cm×30cm×15cm＝18000cm3＝0.018m3左右。故D不符合实际。
故选：B。
2．【分析】（1）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
（2）声音可以传递信息，也可以传递能量；
（3）声音的传播靠介质，真空不能传声；
（4）减弱噪声有三条途径，即在声源处减弱、在人耳处减弱、在传播过程中减弱。
【解答】解：A、用大小不同的力敲击音叉，音叉振动的幅度不同，发出声音的响度就会不同，但其本身振动的频率不变，音调就不会变化，故A错误；
B、医生利用听诊器听音诊断疾病，是利用声音来传递信息，故B正确；
C、声音的传播靠介质，声音不可以在真空中传播，故C错误；
D、在教室周围植树，是在声音的传播过程中减弱噪声，故D错误。
故选：B。
3．【分析】（1）光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的；
（2）光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属于光的折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的；
（3）光射到物体表面又被反回的现象叫光的反射，与平面镜有关的都是光的反射。
【解答】解：杯弓蛇影的成像原理是光的反射现象；
A、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分解成各种彩色光，所以雨后的天空出现彩虹是由光的色散形成的，故A不符合题意；
B、水中倒影属于平面镜成像，是光的反射形成的，故B符合题意；
C、玻璃砖后的笔杆“错位”是光透过玻璃砖时发生折射改变了光的传播方向形成的，是光的折射现象，故C不符合题意；
D、手影游戏是光在同种均匀介质中沿直线传播形成的，故D不符合题意。
故选：B。
4．【分析】由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；根据电源的电压可知滑片移动时电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，从而得出电压表V2与电压表V1示数之差变化；根据R＝分析电压表V1与电流表A示数之比的变化；根据P＝UI分析总功率的变化。
【解答】解：由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；
A、开关闭合，向右调节滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小，故A错误；
B、电源电压不变，电路中的电流变小，根据P＝UI可知，电路的总功率变小，故B错误；
C、由于电源电压不变，移动滑片时，电压表V2示数不变；电路中的电流变小，根据U＝IR可知，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，即电压表V1示数变大，所以电压表V2与电压表V1示数之差变小，故C正确；
D、根据R＝可知，电压表V1与电流表A示数之比为滑动变阻器接入电路的电阻，电阻变大，比值变大，故D错误。
故选：C。
5．【分析】（1）液体和气体都称为流体，流体的流速越大，压强越小；流体的流速越小，压强越大。
（2）浮力产生的原因是物体上下表面受到液体的压力差，浸在液体中的物体会受到液体对它施加的竖直向上的浮力，据此解答。
（3）据“物体漂浮时，浮力等于重力”进行解答。
（4）根据阿基米德原理的推导公式F浮＝ρgV排可知，影响浮力大小的因素是液体的密度和物体排开液体的体积。
【解答】解：
A、鸟翼获得向上的升力，是因为流体在流速大的地方压强小，故A错误。
B、浸在液体中的物体会受到液体对它施加的竖直向上的浮力，与物体的浮沉情况无关，所以不管在液体中上浮的物体，还是下沉的物体都受浮力的作用，故B错误。
C、轮船从长江驶入海洋，始终处于漂浮状态，浮力等于轮船的重力，轮船的重力一定，所以轮船所受的浮力不变，故C正确。
D、由阿基米德原理的推导公式F浮＝ρgV排可知，石块所受水的浮力只与排开水的体积有关，与石块浸没的深度无关，故D错误。
故选：C。
6．【分析】机械能包括动能和势能；动能的大小与质量和速度有关；重力势能大小与质量和高度有关；
在分析动能和重力势能之间的转化过程中，机械能的变化情况时，要搞清题目提供的条件或环境，此题的条件是：①球在空中运动受到空气阻力；②球在地面滚动是存在摩擦力。
【解答】解：A、球质量一定，在a、c两点高度相同，重力势能相同；由于球受到空气阻力作用，球从a点c点的过程中，机械能减小，故c点动能小于a点，故A错误；
B、球在b点时具有向前的速度，具有动能；球在e点的速度为零，不具有动能，故B错误；
C、从a点到b点再到c点过程中，由于球受到空气阻力作用，机械能减小，所以a、b、c三点机械能不相等，故C错误；
D、球由d点运动到e点过程中，受到摩擦力作用，机械能减小，d点的机械能大于e点的机械能，故D正确。
故选：D。
7．【分析】闭合电路的一部分导体在磁场中做切割磁感线运动，从而产生感应电流，叫电磁感应现象。
【解答】解：高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，这是电磁感应现象；
AD、电磁继电器、电铃的主要部分是电磁铁，都是根据电流磁效应来工作的，故AD错误；
B、麦克风和发电机的工作原理相同，即原理是电磁感应；对着话筒说话时，膜片振动带动闭合电路的一部分线圈在磁场中做切割磁感线运动，从而产生感应电流，故B正确；
C、扬声器和电动机的原理相同，都是通电导体在磁场中受力而运动，故C错误。
故选：B。
8．【分析】液体压强大小通过U形管内液面的差来反映的，液面高度差越大，液体的压强越大。根据液体压强公式p＝ρgh判断哪个U形管内液面高度差最大。
【解答】解：如图压强计，将金属盒放在某液体同一深度，压强不变。其压强大小又等于U形管的液面高度差的液体柱产生的压强，因为酒精的密度最小，所以由p＝ρgh可知酒精的高度差最大。
故选：A。
9．【分析】（1）根据G＝mg 得出物体的重力，确定绳子的有效段数，不计绳重和摩擦，由F＝（G+G动）得出动滑轮的重力；
（2）根据s＝2h得出绳子移动的距离，根据W总＝Fs得出拉力在这5s内做的总功；
（3）根据P＝得出拉力F的功率；
（4）根据η＝×100%得出滑轮组的机械效率。
【解答】解：A、物体的重力：G＝mg＝36kg×10N/kg＝360N；
绳子的有效段数为n＝2，不计绳重和摩擦，F＝（G+G动），
动滑轮的重力：
G动＝2F﹣G＝2×200N﹣360N＝40N，故A错误；
B、绳子移动的距离为：s＝2h＝2×1m＝2m，
拉力在这5s内做的总功：
W总＝Fs＝200N×2m＝400J，故B错误；
C、拉力的总功率：P＝＝＝80W，故C错误；
D、用滑轮组提升重360N的物体，使它在5s内匀速上升1m，拉力在这5s内做的有用功：
W有＝Gh＝360N×1m＝360J，
滑轮组的机械效率为：
η＝×100%＝×100%＝90%，故D正确。
故选：D。
10．【分析】凸透镜成实像时，u＞v，成倒立、缩小的实像，根据物距和焦距的关系解不等式即可。
【解答】解：
由图可知：u＝20cm，v＝16cm。且u＞v；
由凸透镜成像规律可知：此时的像是倒立缩小的实像；
则20cm＞2f﹣﹣﹣﹣①
2f＞16cm＞f﹣﹣﹣﹣②
由①②两式解得10cm＞f＞8cm。
故选：C。
11．【分析】（1）根据W＝Gh计算木箱克服重力做功的大小；
（2）根据W总＝Fs做出总功，克服摩擦力做的额外功W额＝W总﹣W有用；
（3）做功的必要条件：一是作用在物体上的力，二是在力的方向上移动的距离。
【解答】解：
A、由题意知，木箱的重力G＝150N，斜面高h＝s×sin30°＝5m×＝2.5m，木箱克服重力做功：W有用＝Gh＝150N×2.5m＝375J，故A错误；
BC、推力F做的功：W总＝Fs＝100N×5m＝500J，克服摩擦力做的额外功W额＝W总﹣W有用＝500J﹣375J＝125J，故BC正确；
D、木箱移动方向与支持力方向垂直，没有在支持力的方向上移动距离，所以斜面的支持力做功为零，故D错误。
故选：BC。
12．【分析】（1）当滑动变阻器接入电路中的电阻最大时，R1的最大阻值和R0串联，电流表测电路中的电流，此时电路中的电流最小，根据图乙读出电路中的最小电流和滑动变阻器的功率，根据P＝I2R求出滑动变阻器的最大阻值；
（2）根据的电阻的串联和欧姆定律表示出电源的电压；由图乙可知，当电路中的电流I′＝0.6A时滑动变阻器的功率，根据P＝I2R求出滑动变阻器的阻值，根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压；
（3）当滑动变阻器的电阻最小时，电路的电流最大，总电功率最大，根据P最大＝算出最大电功率。
【解答】解：（1）当滑动变阻器接入电路中的电阻最大时，R的最大阻值和R0串联，电流表测电路中的电流，
由图乙可知，电路中的最小电流I最小＝0.4A，滑动变阻器的功率P1＝3.2W，
由P＝I2R可得，滑动变阻器的最大阻值：
R最大＝＝＝20Ω，故A正确；
（2）因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I最小（R最大+R0）＝0.4A×（20Ω+R0），
由图乙可知，当电路中的电流I′＝0.6A时，滑动变阻器的功率最大，最大为P1′＝3.6W，
则滑动变阻器接入电路中的电阻：
R′＝＝＝10Ω，故B正确；
电源的电压：
U＝I′（R′+R0）＝0.6A×（10Ω+R0），
因电源的电压不变，
所以，0.4A×（20Ω+R0）＝0.6A×（10Ω+R0），
解得：R0＝10Ω，
电源的电压：
U＝I最小（R+R0）＝0.4A×（20Ω+10Ω）＝12V，故C错误；
（3）当滑动变阻器的电阻最小时，电路的电流最大，总电功率最大，最大为：
P最大＝＝＝14.4W，故D正确。
故选：ABD。
二.填空题（每空1分，共24分）
13．【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
（2）已知马路宽度、绿灯亮的时间，利用速度公式计算通过马路的平均速度。
【解答】解：
站在斑马线路口的小芳，相对行驶的汽车的位置发生了改变，所以，以行驶的汽车为参照物，小芳是运动的；
小芳过马路的平均速度至少为：v＝＝＝1.25m/s。
故答案为：运动；1.25。
14．【分析】干燥的天气梳头发时，头发和梳子摩擦起电，然后根据电荷间的相互作用来分析。
【解答】解：
用塑料梳子梳头发时，由于摩擦而使头发带了电，塑料梳子在与头发摩擦过程中得到电子而带上负电，头发失去电子带上正电，头发和梳子带有异种电荷，相互吸引；头发之间带同种电荷，相互排斥，故头发越梳越蓬松。
故答案为：得到；排斥。
15．【分析】（1）能量转化和转移是有方向性的；
（2）噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱。
【解答】解：（1）飞机和航母摩擦转化的内能无法再自动转化为机械能，这说明能量的转化是有方向性的；
（2）甲板上的指挥员戴耳罩的目的是为了在人耳处减弱噪声。
故答案为：方向性的；人耳。
16．【分析】在汽油机的四个冲程中，机械能转化为内能的是压缩冲程，内能转化为机械能的是做功冲程；知道汽油的质量、热值，根据Q＝mq求出汽油完全燃烧时释放的热量。
【解答】解：汽车的四冲程汽油机工作时，压缩冲程中，活塞向上运动，压缩空气和汽油的混合物，对空气和汽油的混合物做功，活塞的机械能转化为空气和汽油的混合物的内能；
40g汽油完全燃烧时释放的热量：Q放＝mq＝0.04kg×4.6×107J/kg＝1.84×106J；
故答案为：压缩冲程；1.84×106。
17．【分析】（1）电动车在平直的公路上做匀速直线运动，其受到的阻力f和牵引力F是一对平衡力，根据二力平衡条件和公式P＝＝＝Fv算出此时该车所受的阻力；
（2）根据W＝fs算出该电动自行车行驶5km克服阻力做的功。
【解答】解：
（1）电动车的速度v＝18km/h＝5m/s；
当电动车做匀速直线运动时，由二力平衡条件和P＝＝＝Fv知此时该车所受的阻力为：
f＝F＝＝＝20N；
（2）行驶5km的路程克服阻力做的功：
W＝fs＝20N×5000m＝1×105J。
故答案为：20；1×105。
18．【分析】由题意可知，甲和乙两灯的额定电压均为6V，根据图象读出两灯泡的额定电流；现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，
根据串联电路的电流特点可知电路中的最大电流为两灯泡额定电流中较小的，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的最大电压；
利用P＝UI求出电路消耗的最大电功率。
【解答】解：由题意可知，甲和乙两灯的额定电压均为6V，
由图象可知，甲的额定电流为1A，乙的额定电流为0.5A，
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，
由串联电路中各处的电流相等可知，电路的最大电流I＝0.5A，
由图象可知，0.5A所对应的电压分别U甲＝2V，U乙＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源的最大电压U＝U甲+U乙＝2V+6V＝8V。
电路消耗的最大电功率P＝UI＝8V×0.5A＝4W。
故答案为：8；4。
19．【分析】由题知，A、B为等高圆柱形容器，装满水，水的深度相同；
当放入木块后，木块漂浮，水还是满的，水深不变，根据液体压强公式得出水对容器底的压强不变；
知道容器内部的底面积的大小关系，再根据F＝ps求水对容器底的压力大小关系。
【解答】解：由题知，A、B为等高圆柱形容器，先装满水，水的深度相同，
∵轻轻放入木块后，水还是满的，水的深度h不变，
∴水对容器底的压强相同，比值为1：1；
∵p＝，
∴F＝ps，
又∵容器内部的底面积之比为2：1，
∴水对容器底部的压力之比为2：1。
故答案为：1：1，2：1。
20．【分析】导体的长度、材料相同时，横截面积越大，电阻越小，在两端电压一定时，用电器消耗的功率的变化用公式P＝分析。
【解答】解：灯丝的材料、长度不变，灯丝变细，电阻变大，在两端电压一定时，由公式P＝知，消耗的功率变小，即实际功率变小。
故答案为：变大；变小。
21．【分析】（1）3000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，据此求出转盘转30r电路中消耗的电能；知道所用时间，利用P＝求电吹风的电功率；
（2）电路中电流过大的原因：一是用电器的总功率过大，二是短路。
【解答】解：（1）3000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，
电能表转盘转动30r，电吹风消耗的电能：W＝kW•h＝0.01kW•h，
用电时间：t＝1min＝h，
电吹风的电功率为：P＝＝＝0.6kW＝600W；
（2）家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路可能发生了短路。
故答案为：600；短路。
22．【分析】（1）改变物体内能的方法：做功和热传递；
（2）红外线是看不见的光，但照射在物体上可以使物体的温度升高；红外线的热作用很强，制成热谱仪、红外线夜视仪、电视遥控器、体温枪等。
【解答】解：（1）在切割过程中，岩石的温度会升高，这是通过做功的方式增大了内能；
（2）热成像仪利用的是红外线。
故答案为：做功；红外线。
23．【分析】已知物体G的重力，再根据杠杆平衡的条件F•OB＝G•OA可直接求F的大小，根据拉力F和G的大小判断杠杆的种类。
【解答】解：因为OB：AB＝2：1，
所以OB：OA＝OB：（OB+AB）＝2：（2+1）＝2：3
由杠杆平衡的条件F得：F•OB＝G•OA可得：
即：F＝＝＝30N；
因为F＞G，
所以此杠杆为费力杠杆。
故答案为：30；费力。
24．【分析】由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流。由图乙可知，滑动变阻器接入电路中的阻值为20Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，根据图丙可知滑动变阻器接入电路中的电阻为30Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出方程，解方程求出R0的阻值，进一步求出电源的电压。
【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流。
由图乙可知，滑动变阻器接入电路中的阻值R1＝20Ω时，电路中的电流I1＝0.4A，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I1（R0+R1）＝0.4A×（R0+20Ω），
由图丙可知，滑动变阻器接入电路中的电阻R2＝30Ω时，电压表的示数U0＝3V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I2＝＝，
电源的电压：
U＝I2（R0+R2）＝×（R0+30Ω），
因电源的电压不变，
所以，0.4A×（R0+20Ω）＝×（R0+30Ω），
整理可得：0.4R02+5Ω×R0﹣90Ω＝0，
解得：R0＝10Ω，R0＝﹣22.5Ω舍去，
电源的电压U＝I1（R0+R1）＝0.4A×（10Ω+20Ω）＝12V。
故答案为：10；12。
三.作图与实验探究题（每图2分，每空1分，共36分）
25．【分析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。对于三孔插座的接线方法是要求“左零右火上接地”。
【解答】解：只有在天黑时，光控开关闭合，有声音时，声控开关闭合，而要求只有在天黑且有声音时，灯才变亮，说明两个开关需要同时闭合时，灯泡才亮，那么光控开关、声控开关、灯泡串联接入电路；为了避免发生触电事故，开关接在火线和用电器之间；
三孔插座与灯互不影响，说明三孔插座与灯泡并联；三孔插座的接法是左零右火中接地，如图所示：
26．【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，作用点都可以画在物体的重心。
【解答】解：
物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：
27．【分析】（1）用水浴法加热好处就是物质受热均匀且温度上升速度较慢；
（2）晶体和非晶体的区别是看固体在熔化时，有没有固定的熔点；
（3）晶体在熔化过程中吸热温度保持不变，为固液共存态，此时吸收热量，温度不变，内能增大；
（4）根据Q＝mcΔt，比较图乙中的AB段与DE段可知比热容的大小；
（5）水沸腾的条件：达到沸点，继续吸热。
【解答】解：（1）用水浴法加热好处就是物质受热均匀且温度上升速度较慢，便于及时记录各个时刻的温度；
（2）根据晶体在熔化时，有固定的熔点，非晶体没有固定的熔点。分析图乙可知该物质是晶体；
（3）由图乙可知，该物质在BD段吸热，温度保持不变，所以该物质为晶体，C时刻处于熔化过程中，为固液共存态；晶体熔化过程中，吸收热量，内能增大，所以在B点的内能小于D点的内能；
（4）比较图乙中的AB段与DE段可知：加热时间都为两分钟，吸收的热量相同，但AB段比DE段温度变化大，根据Q＝mcΔt判断：物质AB段的比热容小于DE段的比热容；
（5）水沸腾时需要两个条件：①温度达到沸点；②继续吸热。试管内的水达到沸点后，试管内外的水温度相同，试管内的水不能继续吸热，所以不能观察到试管内水的沸腾现象。
故答案为：（1）受热均匀；（2）晶体；（3）固液共存；小于；（4）小于；（5）不会；试管内的水达到沸点后，试管内外的水温度相同，试管内的水不能继续吸热。
28．【分析】（1）探究平面镜成像实验中，要用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；
（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系；
（3）实验时，玻璃板倾斜，不能使蜡烛的像和玻璃板后面的蜡烛完全重合；
（4）根据平面镜成像像与物关于镜面对称的特点分析解答；
（5）一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
【解答】解：（1）因为玻璃板是透明的，能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置和大小；
（2）他在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的相同的蜡烛B，在玻璃板后面移动，直到蜡烛B跟蜡烛A的像完全重合，说明像与物大小相等，故小华探究的问题是像与物大小是否相等；
（3）如果把平面镜放置倾斜了，不论怎么移动蜡烛B都不能与A的像重合；
（4）因为平面镜成像像与物关于镜面对称，所以将将蜡烛A以5cm/s的速度靠近玻璃板移动时，像会以5cm/s的速度靠近玻璃板，5cm/s＝0.05m/s；像的大小与物体的大小相等，移动过程中物体的大小不变，像的大小不变；
（5）一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性；
B、探究杠杆的平衡条件实验中，多次测量目的是找普遍规律，故B符合题意；
AC、测量定值电阻的阻值和刻度尺测铅笔的长度时，多次测量的目的是求平均值，故AC不符合题意。故选A。
故答案为：（1）便于确定像的位置；（2）大小；（3）不论怎么移动蜡烛B都不能与A的像重合；（4）0.05；不变；（5）B。
29．【分析】（1）测量滑动摩擦力大小是二力平衡条件的典型应用，根据二力平衡的条件分析即可。
（2）乙图中木块相对于地面保持静止状态，木块在水平方向上受力平衡，受到的滑动摩擦力等于弹簧测力计的拉力。
（3）用图乙装置，不管是否匀速直线拉动木板，木块相对于地面始终是静止的，据此分析。
【解答】解：（1）实验中，应在水平方向拉着木块做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡条件，滑动摩擦力大小等于拉力大小，即等于弹簧测力计示数。
（2）固定弹簧测力计，通过拉动长木板进行实验，木块相对于地面保持静止状态，木块在水平方向上受力平衡，受到的滑动摩擦力等于弹簧测力计的示数，弹簧测力计示数为2N，则滑动摩擦力为2N。
（3）乙图中，只要拉动了长木板，木块就在长木板上滑动，但木块相对地面处于静止状态，受到弹簧测力计的拉力与受到木板施加的摩擦力为一对平衡力，大小相等，其大小与物体相对运动的速度无关；故该装置的优点是不需要长木板做匀速直线运动。
故答案为：（1）二力平衡；匀速直线；（2）2；匀速直线；速度。
30．【分析】（1）先明确弹簧测力计的分度值，再根据指针位置读数；
（2）在图丙中，需要测量铁块浸没酒精中时，铁块受到酒精的浮力；
（3）在甲图中，铁块的重力等于弹簧测力计的示数；由甲、乙两图可得铁块浸没水中受到的浮力，利用阿基米德原理F浮＝ρ液V排g求铁块排开水的体积，在图丙中，铁块排开酒精的体积等于铁块的体积，也等于排开水的体积；由甲、丙两图可得铁块浸没酒精中受到的浮力，再利用阿基米德原理F浮＝ρ液V排g求白酒的密度。
【解答】解：（1）由图甲可知，弹簧测力计的分度值是0.2N，指针指在3N下第四个格，弹簧测力计的示数F1＝3.8N；
（2）图丙中需要测量铁块浸没酒精中时，铁块受到酒精的浮力，所以有操作错误的是图丙，错误为：铁块没有浸没酒精中；
（3）由甲图可得，铁块的重力G＝F1，
由甲、乙两图可得铁块浸没水中受到的浮力：
F浮水＝G﹣F2＝F1﹣F2，
由F浮＝ρ液V排g可得铁块排开水的体积：
V排＝＝，
在图丙中，铁块排开酒精的体积等于铁块的体积，也等于排开水的体积，
由甲、丙两图可得铁块浸没酒精中受到的浮力：
F浮酒＝G﹣F4＝F1﹣F4，
由F浮＝ρ液V排g可得白酒的密度：
ρ白酒＝＝＝。
故答案为：（1）3.8；（2）丙；铁块没有浸没酒精中；。
31．【分析】（1）由题意知，电源电压为3V，Rx的阻值约为数百欧，根据欧姆定律可知，电路中的电流很小，不能用电流表准确测出电路中的电流大小；
（2）为保护电路，闭合开关接通电路前，应将滑动变阻器的滑片P移至阻值最大处；
（3）根据电压表所选量程及指针位置读数；
（4）本实验方案是利用等效法来测得Rx的阻值大小，当电阻箱与Rx分别与滑动变阻器串联在同一电源两端，且滑动变阻器接入电路的阻值不变时，调节电阻箱接入电路的阻值，使其两端的电压与Rx原来两端的电压相等，则根据串联电路分压特点可知，阻值等于电阻箱接入电路的阻值大小。
【解答】解：（1）由题意知，电源电压为3V，Rx的阻值约为数百欧，根据欧姆定律可知，电路中的电流很小，不能用电流表准确测出电路中的电流大小，故没有选用电流表进行实验；
（2）为保护电路，闭合开关接通电路前，应将滑动变阻器的滑片P移至阻值最大处，即将滑片P移到b端；
（3）在图乙中，电压表所选量程为0～3V，分度值为0.1V，电压表的示数为2.5V；
（4）本实验方案是利用等效法来测得Rx的阻值大小，当电阻箱与Rx分别与滑动变阻器串联在同一电源两端，且保持滑动变阻器接入电路的阻值不变时，调节电阻箱接入电路的阻值，使其两端的电压仍为2.5V，则根据串联电路分压规律可知，滑动变阻器两端的电压为：U滑＝U﹣Ux＝U﹣U箱＝3V﹣2.5V＝0.5V，即U滑不变，
且：Ux：U滑＝Rx：R滑＝R箱：R滑，由此可得：Rx的阻值等于电阻箱接入电路的阻值大小。所以，接下来的操作为：保持滑动变阻器滑片P的位置不变，调节电阻箱，使电压表的示数仍为2.5V。
故答案为：（1）电路中的电流很小，不能用电流表准确测出电流的大小；（2）b；（3）2.5；（4）保持滑动变阻器滑片P的位置不变，调节电阻箱，使电压表的示数仍为2.5V，并读出此时电阻箱接入电路的阻值，即为待测电阻Rx的阻值。
32．【分析】（1）滑动变阻器应选择一上一下两个接线柱接入电路，要求滑片向A端移动灯泡变亮，则滑片向A端移动接入电路的电阻变小；
（2）闭合开关前，滑动变阻器的滑片应移到阻值最大处，闭合开关S，小明发现L1不发光，电流表有示数，电压表无示数，则电压表与导线并联接入电路，即与电压表并联部分短路；
（3）灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，
根据串联电路电压规律计算滑动变阻器两端的电压，由图丙可知通过电路的电流，根据欧姆定律计算滑动变阻器接入电路的最大阻值，
由表格可知灯泡正常发光时其两端的电压和通过灯泡的电流，根据电功率公式计算灯泡正常发光时的电功率；
（4）根据串联电路电压规律计算灯泡L2正常发光时滑动变阻器两端的电压；
【解答】解：（1）滑动变阻器应选择一上一下两个接线柱串联接入电路，要求滑片向A端移动灯泡变亮，说明电路中电流变大，由欧姆定律可知，滑片向A端移动接入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示：
；
（2）闭合开关前，滑动变阻器的滑片应移到阻值最大处，所以先把滑动变阻器的滑片P移到B端，闭合开关S，小明发现L1不发光，电流表有示数，电压表无示数，则电压表与导线并联接入电路，即与电压表并联部分短路，所以电路的故障可能是L1短路；
（3）灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，
排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，
串联电路总电压等于各部分电路两端的电压之和，滑动变阻器两端的电压为：UR＝U﹣UL＝6V﹣1V＝5V，
电流表示数如图丙所示，电流表接入电路的量程为0～0.6A，分度值为0.02A，由图可知通过电路的电流为0.2A，
此时滑动变阻器接入电路最大阻值，由欧姆定律可得滑动变阻器的最大阻值为：R＝＝＝25Ω，
由表格可知灯泡正常发光时，其两端的电压为2.5V，通过灯泡的电流为0.3A，则灯泡正常发光时的电功率：P＝U额I额＝2.5V×0.3A＝0.75W；
（4）串联电路总电压等于各部分电路两端的电压之和，滑动变阻器两端的电压为：UR′＝U﹣U2＝6V﹣3.8V＝2.2V，
把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为2.2V，L2就会正常发光；
故答案为：（1）见上图；（2）B；短路；（3）25；0.75；（4）2.2。
四.综合应用题（共16分）
33．【分析】（1）根据图像分析出物体的重力和当金属柱有一半的体积浸在液体中时的拉力，根据公式F浮＝G﹣F计算出浮力的大小；
（2）根据F浮＝ρ液gV排的变形公式ρ液＝计算出液体的密度；
（3）判断出此时圆筒对桌面的压力，等于圆筒和液体的总重加金属柱有一半的体积浸在液体中时的浮力，根据公式p＝计算出压强。
【解答】解：（1）由图像知，当h＝0时，此时测力计的示数等于圆柱体的重力，所以G＝10N；
当金属柱有一半的体积浸在液体中时，即当h1＝h＝×8cm＝4cm时的拉力F1＝6N；
所以F浮1＝G﹣F1＝10N﹣6N＝4N；
（2）当金属柱有一半的体积浸在液体中时，物体排开液体的体积：
V排1＝S物h1＝40cm2×4cm＝160cm3＝1.6×10﹣4m3
由F浮＝ρ液gV排得：
ρ液＝＝＝2.5×103kg/m3；
（3）由ρ＝得液体的质量：
m液＝ρ液V液＝2.5×103kg/m3×100×10﹣4m2×0.16m＝4kg，
容器和液体的总重力：
G总＝（m容器+m液）g＝（0.4kg+4kg）×10N/kg＝44N，
当圆柱体的一半浸入液体中时，对桌面的压力：
F＝G总+F浮1＝44N+4N＝48N，
p＝＝＝4.8×103Pa。
答：（1）当金属柱有一半的体积浸在液体中时，受到液体的浮力是4N；
（2）圆筒内所装液体的密度是2.5×103kg/m3；
（3）当金属柱有一半的体积浸在液体中时。圆筒对桌面的压强是4.8×103Pa。
34．【分析】（1）当气雾调节器R2的滑片移到最左边时，接入电路中的电阻为零，电路为R1的简单电路，加湿器以最大运行功率工作，根据表格数据可知加湿器的最大运行功率，根据P＝UI＝求出电热丝R1的阻值；
（2）根据Q＝W＝Pt求出电阻丝R1产生的热量；根据Q吸＝Q放和Q吸＝cmΔt的应用求出加热仓中水的质量；
（3）当滑片移到最右端时，接入电路中的电阻最大，此时R1与R2串联，加湿器以最低气雾量工作，根据电阻的串联和欧姆定律求出电路中的电流，利用P＝I2R求出此时电热丝R2的电功率。
【解答】解：（1）当气雾调节器R2的滑片移到最左边时，接入电路中的电阻为零，电路为R1的简单电路，加湿器以最大运行功率工作；
由表格数据可知，加湿器的最大运行功率P大＝40W，
由P＝UI＝可得，电热丝R1的阻值：R1＝＝＝1210Ω；
（2）电阻丝R1产生的热量：Q放＝W最大＝P最大t＝40W×（5×60s+36s）＝13440J，
水吸收的热量：Q吸＝Q放＝13440J，
由Q吸＝cmΔt可得，m＝＝＝＝0.04kg；
（3）当滑片移到最右端时，接入电路中的电阻最大，此时R1与R2串联，加湿器以最低气雾量工作，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I＝＝＝0.1A，
此时气雾调节器R2消耗的电功率：P2＝I2R2＝（0.1A）2×990Ω＝9.9W。
答：（1）电热丝R1的电阻值为1210Ω；
（2）加热仓中水的质量为0.04kg；
（3 ）气雾调节器R2消耗的电功率为9.9W。
2023年黑龙江省绥化市肇东十一中中考物理二模试卷
一.选择题（共12小题，24分。1-10单选：11、12小题有2个或2个以上正确答案。）
1．（2分）下列关于我们教室里一张单人课桌的估测，最接近实际的是（ ）
A．课桌质量约为100kg B．课桌高度约为80cm
C．桌面面积约为4m2 D．课桌抽屉容积约为1m3
2．（2分）关于声现象，下列说法正确的是（ ）
A．用大小不同的力先后敲击同一物体，可以改变物体发声的音调
B．医生利用听诊器来诊断疾病是利用了声音能传递信息
C．声音在真空中传播的速度为3×108m/s
D．在教室周围植树可以在声源处减弱噪声
3．（2分）如图所示的光现象中，与杯弓蛇影成像原理相同的是（ ）
A．雨后彩虹 B．水中倒影
C．笔杆错位 D．手影游戏
4．（2分）如图所示电路，电源电压不变，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（ ）
A．电流表示数变大
B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小
D．电压表V1与电流表A示数之比变小
5．（2分）关于流体的力现象表述正确的是（ ）
A．鸟翼获得向上的升力，是因为流体在流速大的地方压强大
B．在水中上浮的物体受浮力，下沉的物体不受浮力
C．重力一定的轮船从长江驶入海洋，浮力不变
D．石块没入水中越深，浮力越大
6．（2分）掷实心球是中考体育考试项目之一。掷出去的实心球从a点出手后，在空中的运动轨迹如图所示，球最终停在水平地面e点，则以下说法正确的是（ ）
A．a、c两点动能相等
B．b、e两点动能均为零
C．a、b、c三点机械能相等
D．d点的机械能大于e点的机械能等
7．（2分）某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，并自动输入电网。这既减少了机械磨损又保护了环境。与此工作原理相同的是（ ）
A．电磁继电器 B．麦克风 C．扬声器 D．电铃
8．（2分）如果在做液体压强实验时，所用的压强计U形管中分别装酒精、水、水银液体，橡皮膜金属盒放入同一液体同一深度处，其中U形管中显示高度差最大的压强计是（ρ水银＞ρ水＞ρ酒精）（ ）
A．装酒精的 B．装水的 C．装水银的 D．都一样
9．（2分）如图所示，老师在课堂上用自制的滑轮组提升重物，将质量为36kg的重物在5s内匀速提升1m。他对绳的拉力F为200N。不计绳重和摩擦，下列判断正确的是（ ）
A．动滑轮的重力为20N
B．拉力所做的功为200J
C．拉力做功的功率为40W
D．滑轮组的机械效率为90%
10．（2分）如图，当蜡烛、凸透镜及光屏放置于光具座上适当的位置时，恰能在光屏上得到一个清晰的像，由此可以判断，所用凸透镜的焦距是（ ）
A．小于8cm B．大于20cm
C．在8cm和10cm之间 D．在10cm和16cm之间
（多选）11．（2分）如图所示，已知固定斜面长5m、倾角为30°，木箱重150N．某同学用大小为100N的推力沿斜面向上推木箱，使木箱沿斜面匀速从底端运动到顶端的过程中，关于木箱所受的力对木箱做的功，下列判断正确的是（ ）
A．木箱克服重力做功的大小为500J
B．木箱克服斜面摩擦力做功的大小为125J
C．推力做功的大小为500J
D．斜面支持力做功的大小为375J
（多选）12．（2分）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则（ ）
A．滑动变阻器的最大阻值是20Ω
B．滑动变阻器消耗的电功率最大时，变阻器的阻值是10Ω
C．电源电压为8V
D．电路消耗的最大电功率为14.4W
二.填空题（每空1分，共24分）
13．（2分）小芳站在斑马线路口等绿灯时，以行驶的汽车为参照物，小芳是 的；若马路宽度为25m，绿灯亮的时间为20s，等绿灯亮后小芳至少以 m/s的平均速度才能安全通过马路。
14．（2分）在晴朗干燥的冬日里，洗头吹干后，用塑料梳子梳头时，塑料梳子在与头发摩擦过程中 （选填“失去”或“得到”）电子而带上负电，而头发因带同种电荷相互 （选填“吸引”或“排斥”），所以头发越梳越蓬松。
15．（2分）我国自主研发的山东号航母在海上训练时，当飞机降落，它和航母摩擦转化的内能无法再自动转化为机械能，这说明能量的转化是有 ，在甲板上指挥员戴耳罩阻隔飞机表鸣声，这是在 处减弱噪声。
16．（2分）汽油机在工作过程中将机械能转化为内能的冲程是 ；汽油的热值是4.6×107J/kg，完全燃烧40g的汽油所释放的热量为 J。
17．（2分）《2019～2025年全球与中国共享电动自行车发展全面调研与未来趋势预测报告》分析指出，共享电动自行车主要应用领域是学生和上班族。一辆共享电动车行驶时电机输出功率为100W时，可以在平直的公路上以18km/h的速度匀速行驶，则此时该车所受的阻力是 N，按此速度，该电动自行车行驶5km克服阻力做功 J。
18．（2分）甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线，现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路各元件安全，电源电压最大为 V，电路消耗的最大电功率为 W。
19．（2分）如图所示，A、B为两个等高圆柱形容器，容器内部的底面积之比为2：1，都装满水。现将质量之比为1：3的木块a、b分别轻轻放入两容器中，水对容器底部的压强之比为 ，水对容器底部的压力之比为 。
20．（2分）白炽灯使用一段较长时间后，灯丝发生升华而变细，电阻 ，在额定电压下工作时消耗的实际功率 （均选填“变大”“变小”或“不变”）。
21．（2分）如图所示，是小明家部分电路及电能表。他将电吹风插入插座使其单独工作，测得1min内，电能表转盘转了30转，则电吹风的功率是 W。家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路发生 。
22．（2分）发送到月球上的月球车需将岩石切割后取回研究，切割过程中，岩石温度会升高，这是通过 方式增大了它的内能。此外，月球车还可以利用 （红外线/紫外线）成像仪进行观察。
23．（2分）如图所示，轻质杠杆OA可绕O点无摩擦转动，A点处挂一个重为20N的物体，B点处加一个竖直向上的力F，杠杆在水平位置平衡，且OB：AB＝2：1．则F＝ N，它是 杠杆。
24．（2分）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为 Ω，电源电压为 V。
三.作图与实验探究题（每图2分，每空1分，共36分）
25．（2分）用笔画线代替导线完成如图所示的电路（导线不得交叉）。要求：只有在天黑且有声音时，灯才变亮；三孔插座与灯互不影响。【“声控”开关（有声音时自动闭合，无声音时自动断开）、“光控”开关（有光照时自动断开，无光照时自动闭合）】
26．（2分）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
27．（6分）在“探究固体熔化时温度的变化规律”实验中，实验装置如图甲所示，将温度计插入试管后，待温度升至50℃左右开始，每隔大约1min记录一次温度，根据记录的数据，在方格纸上以纵轴表示温度，横轴表示时间，描点连线，得到如图乙所示的该物质熔化时温度随时间变化的图像。
（1）实验中采取“水浴法”对试管中的物质加热，这种加热方法的好处是使试管中的物质 ；
（2）由图乙可知，该物质是 （选填“晶体”或“非晶体”）；
（3）图乙中物体C点处于 状态；在B点时刻的内能 （选填“大于”、“小于”或“等于”）D点时刻的内能；
（4）比较图乙中的AB段与DE段可知，物质AB段的比热容 （选填“大于”、“小于”或“等于”）DE段的比热容；
（5）某同学把试管中的物质换成水，烧杯中的水已沸腾，试管中的水 （选填“会”或“不会”）沸腾，原因是 。
28．（6分）小华同学利用图所示的装置探究平面镜成像问题。
（1）用玻璃板代替平面镜，主要目的是 。
（2）他在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的相同的蜡烛B，在玻璃板后面移动，直到蜡烛B跟蜡烛A的像完全重合，小华探究的主要问题是：像和
物体的 关系（选填“位置”或“大小”）。
（3）实验中玻璃板倾斜，出现的后果可能是： 。
（4）某同学将蜡烛A以5cm/s的速度靠近玻璃板移动时，像会以 m/s的速度靠近玻璃板，且在移动的过程中，像的大小 （选填“变大”、“变小”或“不变”）。
（5）小明将棋子放在玻璃板前的不同位置，重复（2）中的操作，下列各实验过程也要进行多次测量，与该实验目的相同的是 （填序号）。
A．刻度尺测铅笔的长度 B．探究杠杆的平衡条件 C．测量定值电阻的阻值
29．（5分）小明在“探究滑动摩擦力的大小与什么因素有关”的实验中，如图所示，
（1）如图甲所示，根据 条件，当测力计沿水平方向拉着木块做 运动时，木块所受滑动摩擦力大小等于拉力大小。
实验次数
长木板运动情况
测力计示数/N
1
匀速
2
2
由慢到快
2
3
由快到慢
2
（2）小明在图甲实验中发现较难保持木块匀速运动，弹簧测力计示数不稳定。于是他与同学们一起改进实验。如图乙所示，固定测力计，通过拉动长木板进行实验。实验记录如表所示，则木块所受的滑动摩擦力大小为 N。
用图乙装置的优点：拉动长木板时不需要做 运动，测力计示数稳定便于读数，通过表格中三次实验数据分析：物体所受滑动摩擦力大小与物体的 无关。
30．（4分）端午节家庭聚会后，小鹏的父亲将喝剩的白酒交给他，要他利用所学的物理知识测出白酒的密度。家中没有量筒，只找到了一个弹簧测力计和一个废旧的铁块，于是他在两只玻璃杯中分别装入水和白酒，进行了如下操作：
①将铁块悬挂在弹簧测力计下方，读出测力计的示数F1，如图甲所示；
②把铁块浸没在水中，读出测力计示数F2；
③把铁块浸在白酒中，读出测力计示数F3。请你回答下列问题：
（1）弹簧测力计示数F1＝ N；
（2）图中他有操作错误的是图 （选填“甲”、“乙”、“丙”），请指出错误之处 ；
（3）更正错误操作后，测力计的示数变成F4，请你帮小鹏推导出白酒密度的表达式ρ酒＝ 。（用字母符号表示，水的密度为ρ水）
31．（4分）要测量一个约为数百欧的电阻Rx的阻值，器材有：干电池两节，电压表（量程为0～3V、0～15V）、滑动变阻器（100Ω 2A）和电阻箱（0～9999Ω）各一个，开关、导线若干。测量电路如图甲所示。
（1）和通常使用的“伏安法”不同，这次实验没有选用电流表。请你简要说明原因： 。
（2）在接通电路前，应将滑动变阻器的滑片P移到 端。
（3）连接好电路，闭合开关，移动滑动变阻器滑片，使电压表示数如图乙所示为 V。
（4）接下来把电路中的待测电阻Rx替换为电阻箱，然后要进行的操作是： 。
32．（7分）小明同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5V”和“3.8V”字样，电源电压恒为6V，电压表只有0～3V量程可以用。
（1）如图甲所示，是小明设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接（要求滑片向A端移动灯泡变亮）。
（2）连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到 （选填“A”或“B”）端，然后闭合开关S，小明发现L1不发光，电流表有示数，电压表无示数，则电路的故障可能是L1 （选填“断路”或“短路”）。
（3）排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，电流表示数如图丙所示，则滑动变阻器的最大阻值为 Ω，调节滑片P得到如表中的数据，L1的额定功率为 W。
实验次数
1
2
3
电压（V）
1.0
2.5
2.8
电流（A）
0.30
0.32
（4）小明原电路中用L2替换L1开始测量L2的额定功率，按实验规范操作，刚闭合开关S时，电压表示数为1.5V，接着小明发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为 V，L2就会正常发光。
四.综合应用题（共16分）
33．（8分）在水平桌面上放置一个底面积为100cm2，质量为400g的圆筒，筒内装有16cm深的某种液体。弹簧测力计的下端挂着一个底面积为40cm2、高为8cm的金属柱，当金属柱从液面上方逐渐浸入液体中直到全部浸没时。弹簧测力计的示数F与金属柱浸入液体深度h的关系如图所示。（圆筒厚度忽略不计，筒内液体没有溢出，g＝10N/kg）
求：
（1）当金属柱有一半的体积浸在液体中时，受到液体的浮力是多少？
（2）圆筒内所装液体的密度是多少？
（3）当金属柱有一半的体积浸在液体中时。圆筒对桌面的压强是多少？
34．（8分）小蕾的妈妈新购买了一台如图甲所示的家用电热加湿器，其工作原理电路如图乙所示。相关参数如下表。电热加湿器的电热丝浸没在加热仓的水中，工作时产生的热量使加热仓中的水沸腾变成水蒸气喷出。以增加环境湿度；当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入加热仓中。
最大运行功率
40W
储水箱容量
2.4L
气雾调节器最大电阻
990Ω
（1）当加湿器以最大运行功率工作时，电热丝R1的电阻值是多大？
（2）如果加热仓内冷水的温度为20℃，用最大运行功率正常工作，经过5min36s恰好使水沸腾产生蒸气，求加热仓中水的质量。（设电热丝R1产生的热量全部被水吸收，当地气压为1标准大气压，水的比热容c水＝4.2×103J/（kg•℃））
（3）通过气雾调节器R2使电热加湿器以最低气雾量工作时，求气雾调节器R2消耗的电功率。
2023年黑龙江省绥化市肇东十一中中考物理二模试卷
参考答案与试题解析
一.选择题（共12小题，24分。1-10单选：11、12小题有2个或2个以上正确答案。）
1．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、一张单人课桌的质量在10kg左右。故A不符合实际；
B、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右。故B符合实际；
C、单人课桌桌面长宽在50cm、40cm左右，其面积S＝ab＝50cm×40cm＝2000cm2＝0.2m2．故C不符合实际；
D、单人课桌抽屉长、宽、高在40cm、30cm、15cm左右，其容积在V＝abh＝40cm×30cm×15cm＝18000cm3＝0.018m3左右。故D不符合实际。
故选：B。
2．【分析】（1）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
（2）声音可以传递信息，也可以传递能量；
（3）声音的传播靠介质，真空不能传声；
（4）减弱噪声有三条途径，即在声源处减弱、在人耳处减弱、在传播过程中减弱。
【解答】解：A、用大小不同的力敲击音叉，音叉振动的幅度不同，发出声音的响度就会不同，但其本身振动的频率不变，音调就不会变化，故A错误；
B、医生利用听诊器听音诊断疾病，是利用声音来传递信息，故B正确；
C、声音的传播靠介质，声音不可以在真空中传播，故C错误；
D、在教室周围植树，是在声音的传播过程中减弱噪声，故D错误。
故选：B。
3．【分析】（1）光在同种、均匀介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的；
（2）光从一种介质斜射入另一种介质，或在不均匀的介质中，传播方向发生变化，属于光的折射，水中的筷子看起来变弯、凸透镜成像等都是光的折射形成的；
（3）光射到物体表面又被反回的现象叫光的反射，与平面镜有关的都是光的反射。
【解答】解：杯弓蛇影的成像原理是光的反射现象；
A、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分解成各种彩色光，所以雨后的天空出现彩虹是由光的色散形成的，故A不符合题意；
B、水中倒影属于平面镜成像，是光的反射形成的，故B符合题意；
C、玻璃砖后的笔杆“错位”是光透过玻璃砖时发生折射改变了光的传播方向形成的，是光的折射现象，故C不符合题意；
D、手影游戏是光在同种均匀介质中沿直线传播形成的，故D不符合题意。
故选：B。
4．【分析】由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；根据电源的电压可知滑片移动时电压表V2示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，从而得出电压表V2与电压表V1示数之差变化；根据R＝分析电压表V1与电流表A示数之比的变化；根据P＝UI分析总功率的变化。
【解答】解：由图可知，该电路为串联电路，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源的电压，电流表测量电路中的电流；
A、开关闭合，向右调节滑动变阻器的滑片，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小，故A错误；
B、电源电压不变，电路中的电流变小，根据P＝UI可知，电路的总功率变小，故B错误；
C、由于电源电压不变，移动滑片时，电压表V2示数不变；电路中的电流变小，根据U＝IR可知，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，即电压表V1示数变大，所以电压表V2与电压表V1示数之差变小，故C正确；
D、根据R＝可知，电压表V1与电流表A示数之比为滑动变阻器接入电路的电阻，电阻变大，比值变大，故D错误。
故选：C。
5．【分析】（1）液体和气体都称为流体，流体的流速越大，压强越小；流体的流速越小，压强越大。
（2）浮力产生的原因是物体上下表面受到液体的压力差，浸在液体中的物体会受到液体对它施加的竖直向上的浮力，据此解答。
（3）据“物体漂浮时，浮力等于重力”进行解答。
（4）根据阿基米德原理的推导公式F浮＝ρgV排可知，影响浮力大小的因素是液体的密度和物体排开液体的体积。
【解答】解：
A、鸟翼获得向上的升力，是因为流体在流速大的地方压强小，故A错误。
B、浸在液体中的物体会受到液体对它施加的竖直向上的浮力，与物体的浮沉情况无关，所以不管在液体中上浮的物体，还是下沉的物体都受浮力的作用，故B错误。
C、轮船从长江驶入海洋，始终处于漂浮状态，浮力等于轮船的重力，轮船的重力一定，所以轮船所受的浮力不变，故C正确。
D、由阿基米德原理的推导公式F浮＝ρgV排可知，石块所受水的浮力只与排开水的体积有关，与石块浸没的深度无关，故D错误。
故选：C。
6．【分析】机械能包括动能和势能；动能的大小与质量和速度有关；重力势能大小与质量和高度有关；
在分析动能和重力势能之间的转化过程中，机械能的变化情况时，要搞清题目提供的条件或环境，此题的条件是：①球在空中运动受到空气阻力；②球在地面滚动是存在摩擦力。
【解答】解：A、球质量一定，在a、c两点高度相同，重力势能相同；由于球受到空气阻力作用，球从a点c点的过程中，机械能减小，故c点动能小于a点，故A错误；
B、球在b点时具有向前的速度，具有动能；球在e点的速度为零，不具有动能，故B错误；
C、从a点到b点再到c点过程中，由于球受到空气阻力作用，机械能减小，所以a、b、c三点机械能不相等，故C错误；
D、球由d点运动到e点过程中，受到摩擦力作用，机械能减小，d点的机械能大于e点的机械能，故D正确。
故选：D。
7．【分析】闭合电路的一部分导体在磁场中做切割磁感线运动，从而产生感应电流，叫电磁感应现象。
【解答】解：高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，这是电磁感应现象；
AD、电磁继电器、电铃的主要部分是电磁铁，都是根据电流磁效应来工作的，故AD错误；
B、麦克风和发电机的工作原理相同，即原理是电磁感应；对着话筒说话时，膜片振动带动闭合电路的一部分线圈在磁场中做切割磁感线运动，从而产生感应电流，故B正确；
C、扬声器和电动机的原理相同，都是通电导体在磁场中受力而运动，故C错误。
故选：B。
8．【分析】液体压强大小通过U形管内液面的差来反映的，液面高度差越大，液体的压强越大。根据液体压强公式p＝ρgh判断哪个U形管内液面高度差最大。
【解答】解：如图压强计，将金属盒放在某液体同一深度，压强不变。其压强大小又等于U形管的液面高度差的液体柱产生的压强，因为酒精的密度最小，所以由p＝ρgh可知酒精的高度差最大。
故选：A。
9．【分析】（1）根据G＝mg 得出物体的重力，确定绳子的有效段数，不计绳重和摩擦，由F＝（G+G动）得出动滑轮的重力；
（2）根据s＝2h得出绳子移动的距离，根据W总＝Fs得出拉力在这5s内做的总功；
（3）根据P＝得出拉力F的功率；
（4）根据η＝×100%得出滑轮组的机械效率。
【解答】解：A、物体的重力：G＝mg＝36kg×10N/kg＝360N；
绳子的有效段数为n＝2，不计绳重和摩擦，F＝（G+G动），
动滑轮的重力：
G动＝2F﹣G＝2×200N﹣360N＝40N，故A错误；
B、绳子移动的距离为：s＝2h＝2×1m＝2m，
拉力在这5s内做的总功：
W总＝Fs＝200N×2m＝400J，故B错误；
C、拉力的总功率：P＝＝＝80W，故C错误；
D、用滑轮组提升重360N的物体，使它在5s内匀速上升1m，拉力在这5s内做的有用功：
W有＝Gh＝360N×1m＝360J，
滑轮组的机械效率为：
η＝×100%＝×100%＝90%，故D正确。
故选：D。
10．【分析】凸透镜成实像时，u＞v，成倒立、缩小的实像，根据物距和焦距的关系解不等式即可。
【解答】解：
由图可知：u＝20cm，v＝16cm。且u＞v；
由凸透镜成像规律可知：此时的像是倒立缩小的实像；
则20cm＞2f﹣﹣﹣﹣①
2f＞16cm＞f﹣﹣﹣﹣②
由①②两式解得10cm＞f＞8cm。
故选：C。
11．【分析】（1）根据W＝Gh计算木箱克服重力做功的大小；
（2）根据W总＝Fs做出总功，克服摩擦力做的额外功W额＝W总﹣W有用；
（3）做功的必要条件：一是作用在物体上的力，二是在力的方向上移动的距离。
【解答】解：
A、由题意知，木箱的重力G＝150N，斜面高h＝s×sin30°＝5m×＝2.5m，木箱克服重力做功：W有用＝Gh＝150N×2.5m＝375J，故A错误；
BC、推力F做的功：W总＝Fs＝100N×5m＝500J，克服摩擦力做的额外功W额＝W总﹣W有用＝500J﹣375J＝125J，故BC正确；
D、木箱移动方向与支持力方向垂直，没有在支持力的方向上移动距离，所以斜面的支持力做功为零，故D错误。
故选：BC。
12．【分析】（1）当滑动变阻器接入电路中的电阻最大时，R1的最大阻值和R0串联，电流表测电路中的电流，此时电路中的电流最小，根据图乙读出电路中的最小电流和滑动变阻器的功率，根据P＝I2R求出滑动变阻器的最大阻值；
（2）根据的电阻的串联和欧姆定律表示出电源的电压；由图乙可知，当电路中的电流I′＝0.6A时滑动变阻器的功率，根据P＝I2R求出滑动变阻器的阻值，根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出R0的阻值，进一步求出电源的电压；
（3）当滑动变阻器的电阻最小时，电路的电流最大，总电功率最大，根据P最大＝算出最大电功率。
【解答】解：（1）当滑动变阻器接入电路中的电阻最大时，R的最大阻值和R0串联，电流表测电路中的电流，
由图乙可知，电路中的最小电流I最小＝0.4A，滑动变阻器的功率P1＝3.2W，
由P＝I2R可得，滑动变阻器的最大阻值：
R最大＝＝＝20Ω，故A正确；
（2）因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I最小（R最大+R0）＝0.4A×（20Ω+R0），
由图乙可知，当电路中的电流I′＝0.6A时，滑动变阻器的功率最大，最大为P1′＝3.6W，
则滑动变阻器接入电路中的电阻：
R′＝＝＝10Ω，故B正确；
电源的电压：
U＝I′（R′+R0）＝0.6A×（10Ω+R0），
因电源的电压不变，
所以，0.4A×（20Ω+R0）＝0.6A×（10Ω+R0），
解得：R0＝10Ω，
电源的电压：
U＝I最小（R+R0）＝0.4A×（20Ω+10Ω）＝12V，故C错误；
（3）当滑动变阻器的电阻最小时，电路的电流最大，总电功率最大，最大为：
P最大＝＝＝14.4W，故D正确。
故选：ABD。
二.填空题（每空1分，共24分）
13．【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
（2）已知马路宽度、绿灯亮的时间，利用速度公式计算通过马路的平均速度。
【解答】解：
站在斑马线路口的小芳，相对行驶的汽车的位置发生了改变，所以，以行驶的汽车为参照物，小芳是运动的；
小芳过马路的平均速度至少为：v＝＝＝1.25m/s。
故答案为：运动；1.25。
14．【分析】干燥的天气梳头发时，头发和梳子摩擦起电，然后根据电荷间的相互作用来分析。
【解答】解：
用塑料梳子梳头发时，由于摩擦而使头发带了电，塑料梳子在与头发摩擦过程中得到电子而带上负电，头发失去电子带上正电，头发和梳子带有异种电荷，相互吸引；头发之间带同种电荷，相互排斥，故头发越梳越蓬松。
故答案为：得到；排斥。
15．【分析】（1）能量转化和转移是有方向性的；
（2）噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱。
【解答】解：（1）飞机和航母摩擦转化的内能无法再自动转化为机械能，这说明能量的转化是有方向性的；
（2）甲板上的指挥员戴耳罩的目的是为了在人耳处减弱噪声。
故答案为：方向性的；人耳。
16．【分析】在汽油机的四个冲程中，机械能转化为内能的是压缩冲程，内能转化为机械能的是做功冲程；知道汽油的质量、热值，根据Q＝mq求出汽油完全燃烧时释放的热量。
【解答】解：汽车的四冲程汽油机工作时，压缩冲程中，活塞向上运动，压缩空气和汽油的混合物，对空气和汽油的混合物做功，活塞的机械能转化为空气和汽油的混合物的内能；
40g汽油完全燃烧时释放的热量：Q放＝mq＝0.04kg×4.6×107J/kg＝1.84×106J；
故答案为：压缩冲程；1.84×106。
17．【分析】（1）电动车在平直的公路上做匀速直线运动，其受到的阻力f和牵引力F是一对平衡力，根据二力平衡条件和公式P＝＝＝Fv算出此时该车所受的阻力；
（2）根据W＝fs算出该电动自行车行驶5km克服阻力做的功。
【解答】解：
（1）电动车的速度v＝18km/h＝5m/s；
当电动车做匀速直线运动时，由二力平衡条件和P＝＝＝Fv知此时该车所受的阻力为：
f＝F＝＝＝20N；
（2）行驶5km的路程克服阻力做的功：
W＝fs＝20N×5000m＝1×105J。
故答案为：20；1×105。
18．【分析】由题意可知，甲和乙两灯的额定电压均为6V，根据图象读出两灯泡的额定电流；现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，
根据串联电路的电流特点可知电路中的最大电流为两灯泡额定电流中较小的，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的最大电压；
利用P＝UI求出电路消耗的最大电功率。
【解答】解：由题意可知，甲和乙两灯的额定电压均为6V，
由图象可知，甲的额定电流为1A，乙的额定电流为0.5A，
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，
由串联电路中各处的电流相等可知，电路的最大电流I＝0.5A，
由图象可知，0.5A所对应的电压分别U甲＝2V，U乙＝6V，
因串联电路中总电压等于各分电压之和，
所以，电源的最大电压U＝U甲+U乙＝2V+6V＝8V。
电路消耗的最大电功率P＝UI＝8V×0.5A＝4W。
故答案为：8；4。
19．【分析】由题知，A、B为等高圆柱形容器，装满水，水的深度相同；
当放入木块后，木块漂浮，水还是满的，水深不变，根据液体压强公式得出水对容器底的压强不变；
知道容器内部的底面积的大小关系，再根据F＝ps求水对容器底的压力大小关系。
【解答】解：由题知，A、B为等高圆柱形容器，先装满水，水的深度相同，
∵轻轻放入木块后，水还是满的，水的深度h不变，
∴水对容器底的压强相同，比值为1：1；
∵p＝，
∴F＝ps，
又∵容器内部的底面积之比为2：1，
∴水对容器底部的压力之比为2：1。
故答案为：1：1，2：1。
20．【分析】导体的长度、材料相同时，横截面积越大，电阻越小，在两端电压一定时，用电器消耗的功率的变化用公式P＝分析。
【解答】解：灯丝的材料、长度不变，灯丝变细，电阻变大，在两端电压一定时，由公式P＝知，消耗的功率变小，即实际功率变小。
故答案为：变大；变小。
21．【分析】（1）3000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，据此求出转盘转30r电路中消耗的电能；知道所用时间，利用P＝求电吹风的电功率；
（2）电路中电流过大的原因：一是用电器的总功率过大，二是短路。
【解答】解：（1）3000r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，
电能表转盘转动30r，电吹风消耗的电能：W＝kW•h＝0.01kW•h，
用电时间：t＝1min＝h，
电吹风的电功率为：P＝＝＝0.6kW＝600W；
（2）家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路可能发生了短路。
故答案为：600；短路。
22．【分析】（1）改变物体内能的方法：做功和热传递；
（2）红外线是看不见的光，但照射在物体上可以使物体的温度升高；红外线的热作用很强，制成热谱仪、红外线夜视仪、电视遥控器、体温枪等。
【解答】解：（1）在切割过程中，岩石的温度会升高，这是通过做功的方式增大了内能；
（2）热成像仪利用的是红外线。
故答案为：做功；红外线。
23．【分析】已知物体G的重力，再根据杠杆平衡的条件F•OB＝G•OA可直接求F的大小，根据拉力F和G的大小判断杠杆的种类。
【解答】解：因为OB：AB＝2：1，
所以OB：OA＝OB：（OB+AB）＝2：（2+1）＝2：3
由杠杆平衡的条件F得：F•OB＝G•OA可得：
即：F＝＝＝30N；
因为F＞G，
所以此杠杆为费力杠杆。
故答案为：30；费力。
24．【分析】由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流。由图乙可知，滑动变阻器接入电路中的阻值为20Ω时电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，根据图丙可知滑动变阻器接入电路中的电阻为30Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出方程，解方程求出R0的阻值，进一步求出电源的电压。
【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流。
由图乙可知，滑动变阻器接入电路中的阻值R1＝20Ω时，电路中的电流I1＝0.4A，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝可得，电源的电压：
U＝I1（R0+R1）＝0.4A×（R0+20Ω），
由图丙可知，滑动变阻器接入电路中的电阻R2＝30Ω时，电压表的示数U0＝3V，
因串联电路中各处的电流相等，
所以，电路中的电流：
I2＝＝，
电源的电压：
U＝I2（R0+R2）＝×（R0+30Ω），
因电源的电压不变，
所以，0.4A×（R0+20Ω）＝×（R0+30Ω），
整理可得：0.4R02+5Ω×R0﹣90Ω＝0，
解得：R0＝10Ω，R0＝﹣22.5Ω舍去，
电源的电压U＝I1（R0+R1）＝0.4A×（10Ω+20Ω）＝12V。
故答案为：10；12。
三.作图与实验探究题（每图2分，每空1分，共36分）
25．【分析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。对于三孔插座的接线方法是要求“左零右火上接地”。
【解答】解：只有在天黑时，光控开关闭合，有声音时，声控开关闭合，而要求只有在天黑且有声音时，灯才变亮，说明两个开关需要同时闭合时，灯泡才亮，那么光控开关、声控开关、灯泡串联接入电路；为了避免发生触电事故，开关接在火线和用电器之间；
三孔插座与灯互不影响，说明三孔插座与灯泡并联；三孔插座的接法是左零右火中接地，如图所示：
26．【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，作用点都可以画在物体的重心。
【解答】解：
物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：
27．【分析】（1）用水浴法加热好处就是物质受热均匀且温度上升速度较慢；
（2）晶体和非晶体的区别是看固体在熔化时，有没有固定的熔点；
（3）晶体在熔化过程中吸热温度保持不变，为固液共存态，此时吸收热量，温度不变，内能增大；
（4）根据Q＝mcΔt，比较图乙中的AB段与DE段可知比热容的大小；
（5）水沸腾的条件：达到沸点，继续吸热。
【解答】解：（1）用水浴法加热好处就是物质受热均匀且温度上升速度较慢，便于及时记录各个时刻的温度；
（2）根据晶体在熔化时，有固定的熔点，非晶体没有固定的熔点。分析图乙可知该物质是晶体；
（3）由图乙可知，该物质在BD段吸热，温度保持不变，所以该物质为晶体，C时刻处于熔化过程中，为固液共存态；晶体熔化过程中，吸收热量，内能增大，所以在B点的内能小于D点的内能；
（4）比较图乙中的AB段与DE段可知：加热时间都为两分钟，吸收的热量相同，但AB段比DE段温度变化大，根据Q＝mcΔt判断：物质AB段的比热容小于DE段的比热容；
（5）水沸腾时需要两个条件：①温度达到沸点；②继续吸热。试管内的水达到沸点后，试管内外的水温度相同，试管内的水不能继续吸热，所以不能观察到试管内水的沸腾现象。
故答案为：（1）受热均匀；（2）晶体；（3）固液共存；小于；（4）小于；（5）不会；试管内的水达到沸点后，试管内外的水温度相同，试管内的水不能继续吸热。
28．【分析】（1）探究平面镜成像实验中，要用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；
（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系；
（3）实验时，玻璃板倾斜，不能使蜡烛的像和玻璃板后面的蜡烛完全重合；
（4）根据平面镜成像像与物关于镜面对称的特点分析解答；
（5）一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
【解答】解：（1）因为玻璃板是透明的，能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置和大小；
（2）他在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的相同的蜡烛B，在玻璃板后面移动，直到蜡烛B跟蜡烛A的像完全重合，说明像与物大小相等，故小华探究的问题是像与物大小是否相等；
（3）如果把平面镜放置倾斜了，不论怎么移动蜡烛B都不能与A的像重合；
（4）因为平面镜成像像与物关于镜面对称，所以将将蜡烛A以5cm/s的速度靠近玻璃板移动时，像会以5cm/s的速度靠近玻璃板，5cm/s＝0.05m/s；像的大小与物体的大小相等，移动过程中物体的大小不变，像的大小不变；
（5）一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性；
B、探究杠杆的平衡条件实验中，多次测量目的是找普遍规律，故B符合题意；
AC、测量定值电阻的阻值和刻度尺测铅笔的长度时，多次测量的目的是求平均值，故AC不符合题意。故选A。
故答案为：（1）便于确定像的位置；（2）大小；（3）不论怎么移动蜡烛B都不能与A的像重合；（4）0.05；不变；（5）B。
29．【分析】（1）测量滑动摩擦力大小是二力平衡条件的典型应用，根据二力平衡的条件分析即可。
（2）乙图中木块相对于地面保持静止状态，木块在水平方向上受力平衡，受到的滑动摩擦力等于弹簧测力计的拉力。
（3）用图乙装置，不管是否匀速直线拉动木板，木块相对于地面始终是静止的，据此分析。
【解答】解：（1）实验中，应在水平方向拉着木块做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡条件，滑动摩擦力大小等于拉力大小，即等于弹簧测力计示数。
（2）固定弹簧测力计，通过拉动长木板进行实验，木块相对于地面保持静止状态，木块在水平方向上受力平衡，受到的滑动摩擦力等于弹簧测力计的示数，弹簧测力计示数为2N，则滑动摩擦力为2N。
（3）乙图中，只要拉动了长木板，木块就在长木板上滑动，但木块相对地面处于静止状态，受到弹簧测力计的拉力与受到木板施加的摩擦力为一对平衡力，大小相等，其大小与物体相对运动的速度无关；故该装置的优点是不需要长木板做匀速直线运动。
故答案为：（1）二力平衡；匀速直线；（2）2；匀速直线；速度。
30．【分析】（1）先明确弹簧测力计的分度值，再根据指针位置读数；
（2）在图丙中，需要测量铁块浸没酒精中时，铁块受到酒精的浮力；
（3）在甲图中，铁块的重力等于弹簧测力计的示数；由甲、乙两图可得铁块浸没水中受到的浮力，利用阿基米德原理F浮＝ρ液V排g求铁块排开水的体积，在图丙中，铁块排开酒精的体积等于铁块的体积，也等于排开水的体积；由甲、丙两图可得铁块浸没酒精中受到的浮力，再利用阿基米德原理F浮＝ρ液V排g求白酒的密度。
【解答】解：（1）由图甲可知，弹簧测力计的分度值是0.2N，指针指在3N下第四个格，弹簧测力计的示数F1＝3.8N；
（2）图丙中需要测量铁块浸没酒精中时，铁块受到酒精的浮力，所以有操作错误的是图丙，错误为：铁块没有浸没酒精中；
（3）由甲图可得，铁块的重力G＝F1，
由甲、乙两图可得铁块浸没水中受到的浮力：
F浮水＝G﹣F2＝F1﹣F2，
由F浮＝ρ液V排g可得铁块排开水的体积：
V排＝＝，
在图丙中，铁块排开酒精的体积等于铁块的体积，也等于排开水的体积，
由甲、丙两图可得铁块浸没酒精中受到的浮力：
F浮酒＝G﹣F4＝F1﹣F4，
由F浮＝ρ液V排g可得白酒的密度：
ρ白酒＝＝＝。
故答案为：（1）3.8；（2）丙；铁块没有浸没酒精中；。
31．【分析】（1）由题意知，电源电压为3V，Rx的阻值约为数百欧，根据欧姆定律可知，电路中的电流很小，不能用电流表准确测出电路中的电流大小；
（2）为保护电路，闭合开关接通电路前，应将滑动变阻器的滑片P移至阻值最大处；
（3）根据电压表所选量程及指针位置读数；
（4）本实验方案是利用等效法来测得Rx的阻值大小，当电阻箱与Rx分别与滑动变阻器串联在同一电源两端，且滑动变阻器接入电路的阻值不变时，调节电阻箱接入电路的阻值，使其两端的电压与Rx原来两端的电压相等，则根据串联电路分压特点可知，阻值等于电阻箱接入电路的阻值大小。
【解答】解：（1）由题意知，电源电压为3V，Rx的阻值约为数百欧，根据欧姆定律可知，电路中的电流很小，不能用电流表准确测出电路中的电流大小，故没有选用电流表进行实验；
（2）为保护电路，闭合开关接通电路前，应将滑动变阻器的滑片P移至阻值最大处，即将滑片P移到b端；
（3）在图乙中，电压表所选量程为0～3V，分度值为0.1V，电压表的示数为2.5V；
（4）本实验方案是利用等效法来测得Rx的阻值大小，当电阻箱与Rx分别与滑动变阻器串联在同一电源两端，且保持滑动变阻器接入电路的阻值不变时，调节电阻箱接入电路的阻值，使其两端的电压仍为2.5V，则根据串联电路分压规律可知，滑动变阻器两端的电压为：U滑＝U﹣Ux＝U﹣U箱＝3V﹣2.5V＝0.5V，即U滑不变，
且：Ux：U滑＝Rx：R滑＝R箱：R滑，由此可得：Rx的阻值等于电阻箱接入电路的阻值大小。所以，接下来的操作为：保持滑动变阻器滑片P的位置不变，调节电阻箱，使电压表的示数仍为2.5V。
故答案为：（1）电路中的电流很小，不能用电流表准确测出电流的大小；（2）b；（3）2.5；（4）保持滑动变阻器滑片P的位置不变，调节电阻箱，使电压表的示数仍为2.5V，并读出此时电阻箱接入电路的阻值，即为待测电阻Rx的阻值。
32．【分析】（1）滑动变阻器应选择一上一下两个接线柱接入电路，要求滑片向A端移动灯泡变亮，则滑片向A端移动接入电路的电阻变小；
（2）闭合开关前，滑动变阻器的滑片应移到阻值最大处，闭合开关S，小明发现L1不发光，电流表有示数，电压表无示数，则电压表与导线并联接入电路，即与电压表并联部分短路；
（3）灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，
根据串联电路电压规律计算滑动变阻器两端的电压，由图丙可知通过电路的电流，根据欧姆定律计算滑动变阻器接入电路的最大阻值，
由表格可知灯泡正常发光时其两端的电压和通过灯泡的电流，根据电功率公式计算灯泡正常发光时的电功率；
（4）根据串联电路电压规律计算灯泡L2正常发光时滑动变阻器两端的电压；
【解答】解：（1）滑动变阻器应选择一上一下两个接线柱串联接入电路，要求滑片向A端移动灯泡变亮，说明电路中电流变大，由欧姆定律可知，滑片向A端移动接入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示：
；
（2）闭合开关前，滑动变阻器的滑片应移到阻值最大处，所以先把滑动变阻器的滑片P移到B端，闭合开关S，小明发现L1不发光，电流表有示数，电压表无示数，则电压表与导线并联接入电路，即与电压表并联部分短路，所以电路的故障可能是L1短路；
（3）灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，电压表测灯泡两端的电压，
排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，
串联电路总电压等于各部分电路两端的电压之和，滑动变阻器两端的电压为：UR＝U﹣UL＝6V﹣1V＝5V，
电流表示数如图丙所示，电流表接入电路的量程为0～0.6A，分度值为0.02A，由图可知通过电路的电流为0.2A，
此时滑动变阻器接入电路最大阻值，由欧姆定律可得滑动变阻器的最大阻值为：R＝＝＝25Ω，
由表格可知灯泡正常发光时，其两端的电压为2.5V，通过灯泡的电流为0.3A，则灯泡正常发光时的电功率：P＝U额I额＝2.5V×0.3A＝0.75W；
（4）串联电路总电压等于各部分电路两端的电压之和，滑动变阻器两端的电压为：UR′＝U﹣U2＝6V﹣3.8V＝2.2V，
把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为2.2V，L2就会正常发光；
故答案为：（1）见上图；（2）B；短路；（3）25；0.75；（4）2.2。
四.综合应用题（共16分）
33．【分析】（1）根据图像分析出物体的重力和当金属柱有一半的体积浸在液体中时的拉力，根据公式F浮＝G﹣F计算出浮力的大小；
（2）根据F浮＝ρ液gV排的变形公式ρ液＝计算出液体的密度；
（3）判断出此时圆筒对桌面的压力，等于圆筒和液体的总重加金属柱有一半的体积浸在液体中时的浮力，根据公式p＝计算出压强。
【解答】解：（1）由图像知，当h＝0时，此时测力计的示数等于圆柱体的重力，所以G＝10N；
当金属柱有一半的体积浸在液体中时，即当h1＝h＝×8cm＝4cm时的拉力F1＝6N；
所以F浮1＝G﹣F1＝10N﹣6N＝4N；
（2）当金属柱有一半的体积浸在液体中时，物体排开液体的体积：
V排1＝S物h1＝40cm2×4cm＝160cm3＝1.6×10﹣4m3
由F浮＝ρ液gV排得：
ρ液＝＝＝2.5×103kg/m3；
（3）由ρ＝得液体的质量：
m液＝ρ液V液＝2.5×103kg/m3×100×10﹣4m2×0.16m＝4kg，
容器和液体的总重力：
G总＝（m容器+m液）g＝（0.4kg+4kg）×10N/kg＝44N，
当圆柱体的一半浸入液体中时，对桌面的压力：
F＝G总+F浮1＝44N+4N＝48N，
p＝＝＝4.8×103Pa。
答：（1）当金属柱有一半的体积浸在液体中时，受到液体的浮力是4N；
（2）圆筒内所装液体的密度是2.5×103kg/m3；
（3）当金属柱有一半的体积浸在液体中时。圆筒对桌面的压强是4.8×103Pa。
34．【分析】（1）当气雾调节器R2的滑片移到最左边时，接入电路中的电阻为零，电路为R1的简单电路，加湿器以最大运行功率工作，根据表格数据可知加湿器的最大运行功率，根据P＝UI＝求出电热丝R1的阻值；
（2）根据Q＝W＝Pt求出电阻丝R1产生的热量；根据Q吸＝Q放和Q吸＝cmΔt的应用求出加热仓中水的质量；
（3）当滑片移到最右端时，接入电路中的电阻最大，此时R1与R2串联，加湿器以最低气雾量工作，根据电阻的串联和欧姆定律求出电路中的电流，利用P＝I2R求出此时电热丝R2的电功率。
【解答】解：（1）当气雾调节器R2的滑片移到最左边时，接入电路中的电阻为零，电路为R1的简单电路，加湿器以最大运行功率工作；
由表格数据可知，加湿器的最大运行功率P大＝40W，
由P＝UI＝可得，电热丝R1的阻值：R1＝＝＝1210Ω；
（2）电阻丝R1产生的热量：Q放＝W最大＝P最大t＝40W×（5×60s+36s）＝13440J，
水吸收的热量：Q吸＝Q放＝13440J，
由Q吸＝cmΔt可得，m＝＝＝＝0.04kg；
（3）当滑片移到最右端时，接入电路中的电阻最大，此时R1与R2串联，加湿器以最低气雾量工作，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I＝＝＝0.1A，
此时气雾调节器R2消耗的电功率：P2＝I2R2＝（0.1A）2×990Ω＝9.9W。
答：（1）电热丝R1的电阻值为1210Ω；
（2）加热仓中水的质量为0.04kg；
（3 ）气雾调节器R2消耗的电功率为9.9W。
相关试卷
2023年黑龙江省绥化市肇东十一中中考四模物理试题（含解析）： 这是一份2023年黑龙江省绥化市肇东十一中中考四模物理试题（含解析），共26页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
2023年黑龙江省绥化市肇东七中中考物理六模试卷（含解析）： 这是一份2023年黑龙江省绥化市肇东七中中考物理六模试卷（含解析），共28页。试卷主要包含了 下列数据符合实际的是等内容，欢迎下载使用。
2023年黑龙江省绥化市肇东十一中中考物理四模试卷（含答案）： 这是一份2023年黑龙江省绥化市肇东十一中中考物理四模试卷（含答案），共25页。试卷主要包含了选择题，填空题，作图与实验探究题，综合题等内容，欢迎下载使用。
