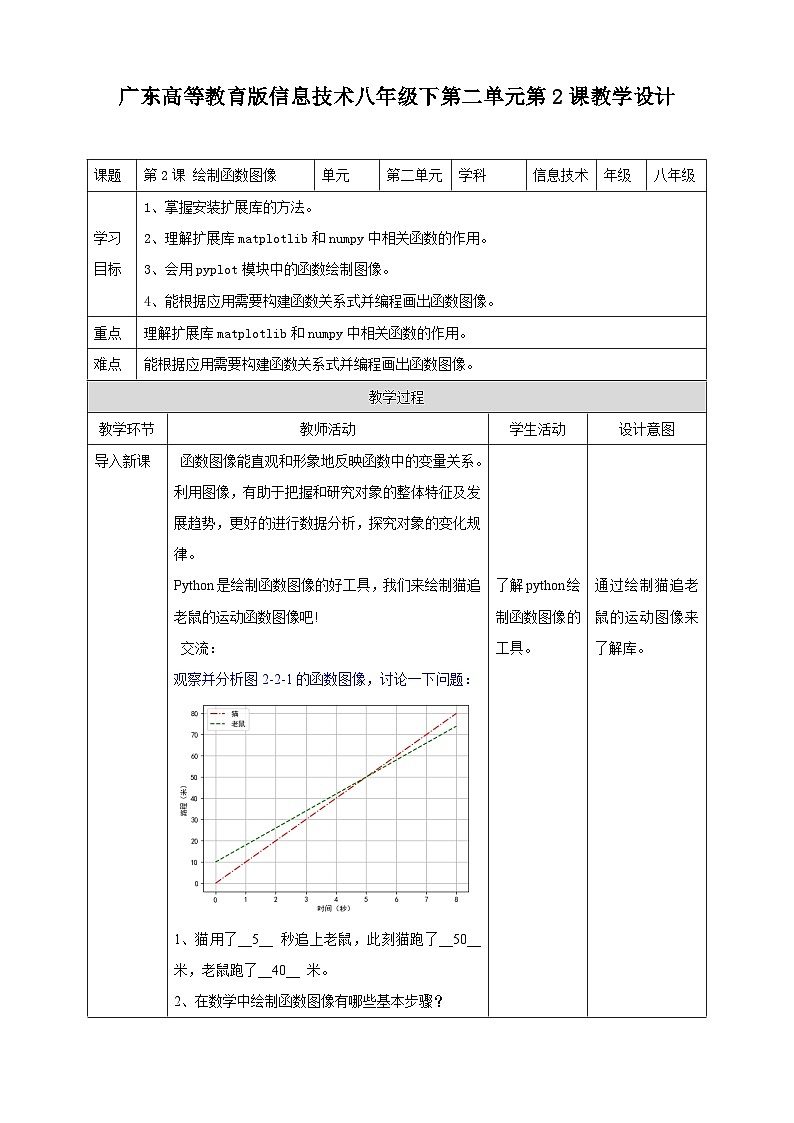

![粤高教版八年级下册信息技术第2单元第2课 绘制函数图像 教案第1页](http://img-preview.51jiaoxi.com/2/14/14315114/0/0.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

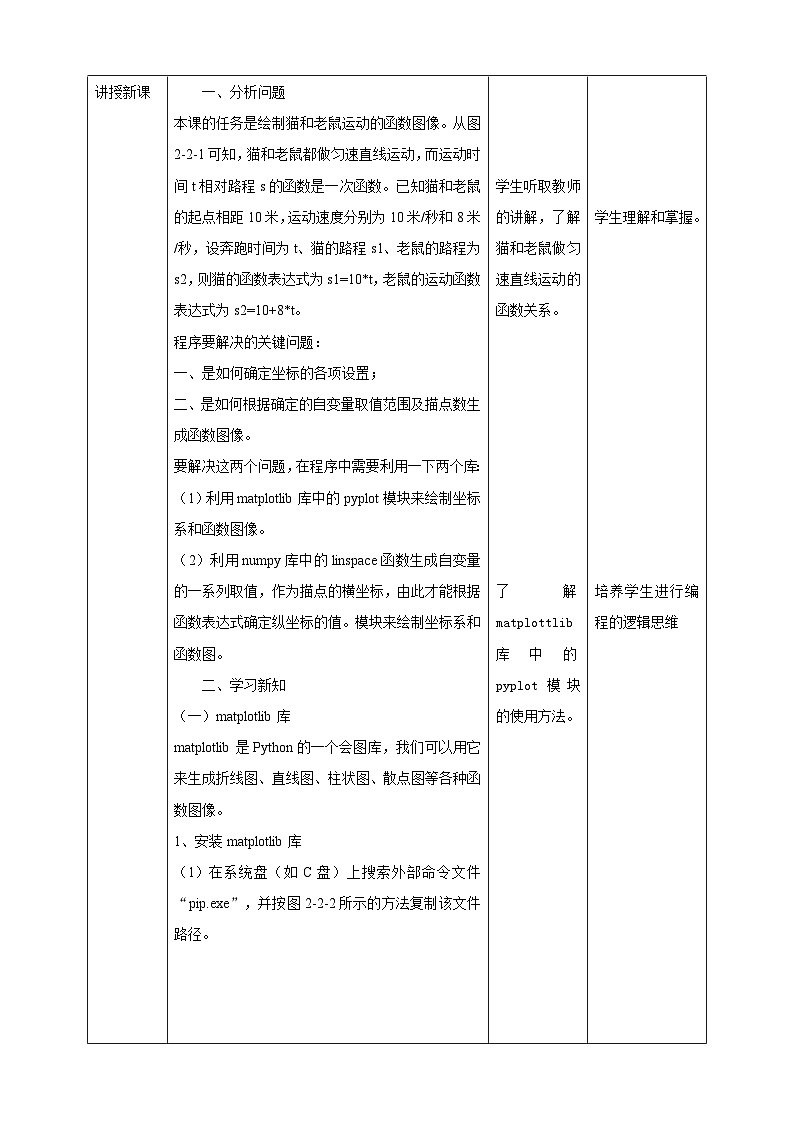

![粤高教版八年级下册信息技术第2单元第2课 绘制函数图像 教案第2页](http://img-preview.51jiaoxi.com/2/14/14315114/0/1.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

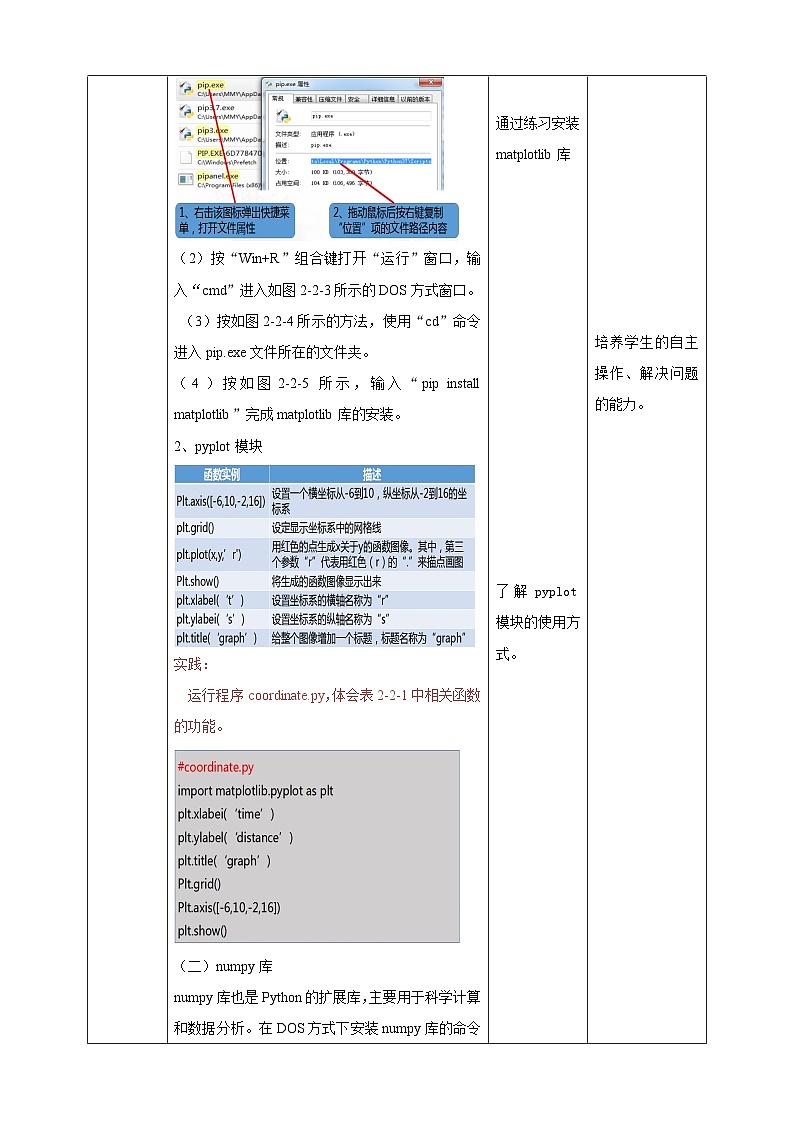

![粤高教版八年级下册信息技术第2单元第2课 绘制函数图像 教案第3页](http://img-preview.51jiaoxi.com/2/14/14315114/0/2.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)
所属成套资源:粤高教版(2018)信息技术八年级下学期PPT课件+教学设计全套
粤高教版 (2018)八年级下册第2课 绘制函数图象——matplotlib与numpy库的应用教案
展开
这是一份粤高教版 (2018)八年级下册第2课 绘制函数图象——matplotlib与numpy库的应用教案,共7页。教案主要包含了是如何确定坐标的各项设置;,编写程序等内容,欢迎下载使用。
广东高等教育版信息技术八年级下第二单元第2课教学设计 课题 第2课 绘制函数图像单元第二单元学科信息技术年级八年级学习目标1、掌握安装扩展库的方法。2、理解扩展库matplotlib和numpy中相关函数的作用。3、会用pyplot模块中的函数绘制图像。4、能根据应用需要构建函数关系式并编程画出函数图像。重点理解扩展库matplotlib和numpy中相关函数的作用。难点能根据应用需要构建函数关系式并编程画出函数图像。 教学过程教学环节教师活动学生活动设计意图导入新课 函数图像能直观和形象地反映函数中的变量关系。利用图像,有助于把握和研究对象的整体特征及发展趋势,更好的进行数据分析,探究对象的变化规律。Python是绘制函数图像的好工具,我们来绘制猫追老鼠的运动函数图像吧! 交流:观察并分析图2-2-1的函数图像,讨论一下问题:1、猫用了__5__ 秒追上老鼠,此刻猫跑了__50__ 米,老鼠跑了__40__ 米。2、在数学中绘制函数图像有哪些基本步骤? 了解python绘制函数图像的工具。 通过绘制猫追老鼠的运动图像来了解库。讲授新课一、分析问题本课的任务是绘制猫和老鼠运动的函数图像。从图2-2-1可知,猫和老鼠都做匀速直线运动,而运动时间t相对路程s的函数是一次函数。已知猫和老鼠的起点相距10米,运动速度分别为10米/秒和8米/秒,设奔跑时间为t、猫的路程s1、老鼠的路程为s2,则猫的函数表达式为s1=10*t,老鼠的运动函数表达式为s2=10+8*t。程序要解决的关键问题:一、是如何确定坐标的各项设置;二、是如何根据确定的自变量取值范围及描点数生成函数图像。要解决这两个问题,在程序中需要利用一下两个库:(1)利用matplotlib库中的pyplot模块来绘制坐标系和函数图像。(2)利用numpy库中的linspace函数生成自变量的一系列取值,作为描点的横坐标,由此才能根据函数表达式确定纵坐标的值。模块来绘制坐标系和函数图。二、学习新知(一)matplotlib库matplotlib是Python的一个会图库,我们可以用它来生成折线图、直线图、柱状图、散点图等各种函数图像。1、安装matplotlib库(1)在系统盘(如C盘)上搜索外部命令文件“pip.exe”,并按图2-2-2所示的方法复制该文件路径。(2)按“Win+R”组合键打开“运行”窗口,输入“cmd”进入如图2-2-3所示的DOS方式窗口。 (3)按如图2-2-4所示的方法,使用“cd”命令进入pip.exe文件所在的文件夹。(4)按如图2-2-5所示,输入“pip install matplotlib”完成matplotlib库的安装。2、pyplot模块实践: 运行程序coordinate.py,体会表2-2-1中相关函数的功能。(二)numpy库numpy库也是Python的扩展库,主要用于科学计算和数据分析。在DOS方式下安装numpy库的命令为:在Python中导入numpy库的命令如下: import numpy 导入numpy库后,便可使用其中的linspace()函数来生成指定区间内的等差数列,例如:t=linspace(-1,1,21)实践:(1)在DOS方式下完成numpy库的安装。(2)在IDLE交互模式下输入以下命令,体验理解linspace()函数三、设计算法根据前面的分析,绘制猫和老鼠运动函数图像的算法思路如下:1、导入matplotlib库中的pyplot模块和numpy库2、设置要使用的中文字体3、设置函数图像的标题、横轴、纵轴的名称4、设定坐标系需要显示网络线5、确定绘图描点坐标(时间t)的一系列取值,并设置路程s(纵坐标)与t的函数关系式6、生成猫和老鼠的运动函数图像7、添加图例并显示出猫和老鼠的运动函数图像四、编写程序根据算法设计,绘制猫和老鼠运动函数图像的程序代码如下:探究:1、运行程序draw.py,感受编程绘制图像的优越性。2、修改程序,要求从键盘输入猫和老鼠的速度,画出猫和老鼠运动的函数图像,然后分析图像看看猫追上老鼠需要多长时间实践与创作:古希腊科学家亚里士多德提出:物体下落的快慢是由物体本身的重量决定的。2000多年后意大利科学家伽利略提出物体下落的速度与物体的重量无关,物体下落的速度只与时间有关。根据自由落体定律的公式可知:(1)物体下落的初速度为0米/秒 (2)重力加速度g=9.8米/秒2(3)物体下落瞬间时速度的函数表达式为v=g*t(4)物体下落位移的函数表达式为h=1/2*g*t*t1、具有绘制函数图像功能的库或模块是?( B ) A、random B、matplotlib C、numpy D、time2、我们可以用pyplot模块的_grid_函数来显示坐标系的网格线,用_plot__函数来生成函数图像。3、在Python中通常使用__pip__命令完成扩展库的在线安装 4、请完善程序arraylist.py,在闭区间[-10,10]等距取101个值存到列表list中,并输出列表list。 学生听取教师的讲解,了解猫和老鼠做匀速直线运动的函数关系。 了解matplottlib库中的pyplot模块的使用方法。 通过练习安装matplotlib库 了解pyplot模块的使用方式。 导入numpy库命令的方法。 学生动手自己设计流程图并编写代码。 编写猫和老鼠运动函数图像的程序代码。 学生理解和掌握。 培养学生进行编程的逻辑思维 培养学生的自主操作、解决问题的能力。 通过例题讲解,使学生更容易理解numpy库。 培养自主学习、自主编程的学习能力。 课堂小结一、程序要解决的关键问题: 1、是如何确定坐标的各项设置; 2、是如何根据确定的自变量取值范围及描点数生成函数图像。二、利用matplotlib库中的pyplot模块来绘制坐标系和函数图像。三、numpy库也是Python的扩展库,主要用于科学计算和数据分析。 学生回答及进行编写程序利用问题形式进行总结板书一、分析问题二、学习新知 (一)matplotlib库的安装与运用 (二)numpy库的安装与运用三、设计算法四、编写程序
