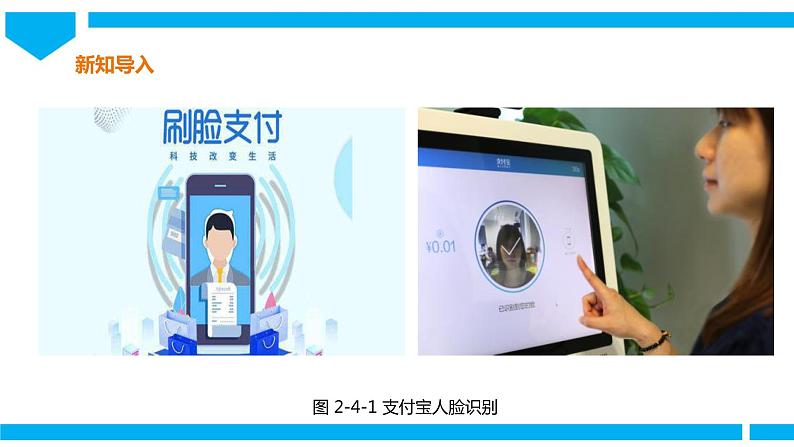

图 2-4-1 支付宝人脸识别
图 2-4-2 手机拍照的人脸检测
本课的任务是编写程序从图片中找出所有人的脸，并对每一张脸用矩形框做出标记，如图2-4-3所示：

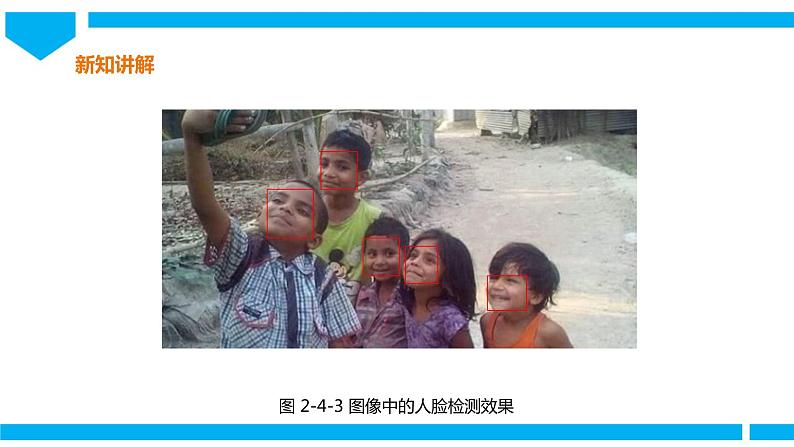

图 2-4-3 图像中的人脸检测效果
程序要解决的关键问题：一是如何调用人脸分类器文件创建人脸检测器以检测图像中的人脸；二是如何获得图像中的人脸范围的数据，并在图像上用图形绘制人脸范围的标记。 要解决这两个问题，在程序中需要利用到OpenCV库。
在DOS方式中安装OpenCV库的命令为：
pip install pencv-pythn
在Pythn中导入OpenCV库（cv2）的命令为：
imprt cv2
#car_face.pyimprt cv2 #导入cv2库#读入待检的图像文件，存到img中img=cv2.imread(‘images/catl.jpg’)#创建名为face的猫脸检测器face=cv2.CascadeClassifier(‘haarcascade_frntalcatface.xml’)#将img中的图像转为灰度图像，存到gray中
gray=cv2.cvtClr(img,cv2.COLOR_BGR2GRAY)faces=faces.detectMultiScale(gray,1.2,5) #检测gray中所有的猫脸fr (x,y,w,h) in face: #从列表face中读取所有的猫脸数据#在每张猫脸上画矩形框 cv2.rectangle(img,(x,y),(x+w,y+h),(0,0,255),3)cv2.imshw(‘result’,img) #在result窗口中显示已检测的图像cv2.waitKey(0) #按任意键退出cv2.destryAllWindws() #关闭所有窗口
运行猫脸检测程序cat_face.py，了解猫脸检测的流程，体会各函数的作用，并将表2-4-1补充完整。
表 2-4-1 cv2库的部分函数
在指定窗口中显示所有检测到的图像
用矩形框标注检测到的猫脸
根据前面图像中人脸检测的任务分析，参考猫脸检测的流程，实现图像中人脸检测的算法思路如下：
1、导入cv2库2、读入人脸检测图像3、创建人脸检测器4、对图像进行灰度处理，进行人脸检测5、根据检测到的人脸数据，用矩形框标注人脸6、显示标注人脸后的图像
四、编写程序（一）读入图像
读入图像是人脸检测的第一步，我们先用cv2的函数读入一个图像并显示出来。
完善并运行程序human_face.py，读入和显示待检测人脸的图像，观察运行结果。
# human_face.py imprt cv2 #导入cv2库img=______________(‘images/face1.jpg’) #从文件夹face1.jpg中读入图像文件face1.jpg_____________(‘result’,img) #在result窗口显示图像cv2.waitKey(0) #按任意键退出cv2.destryAllWindws() #关闭所有窗口
（二）检测图像中的人脸
在读入图像后，接下来需要创建人脸检测器进行人脸检测，并根据检测到的人脸数据用矩形框标注人脸区域。
face=cv2.CascadeClassifier(‘haarcascade_frntalface_default.xml’)
用cv2.CascadeClassifier()函数创建一个名为face的人脸检测器，代码如下。
其中，参数“haarcascade_frntalface_default.xml”是人脸检测器文件
（1）用cv2.cvtclr（）将img中的图像转换为灰度图像，存放在gray中
gray=cv2.cvtClr(img,cv2.COLOR_BGR2GRAY)
其中，参数cv2.COLOR_BGR2GRAY表示将img中的图像转换为灰度图像，检测灰度图像可以降低计算强度，加快检测速度
face=face.detectMultiScale(gray,1.1,3)
（2）用face.detectMultiScale()函数检测图像中的人脸
函数名detectMultiScale（）前要加上前面定义的检测器对象名称“face”作为前缀。函数的第一个参数gray中存放的是前面以转换的灰度图像；第二个参数1.1表示待检测图像在多次扫描中，会逐步按1:1:1的比例缩小进行扫描；第三个参数3表示每一张人脸至少要检测到3次才确定为人脸。检测结果包含人脸区域左上角的坐标、人脸的宽度和高度，存放到face元组中。
fr (x,y,w,h) in faces: cv2.rectangle(img,(x,y),(x+w,y+h),(255,0,0),4)
用fr循环读取face中的所有人脸数据，获得每张人脸区域的左上角坐标（x,y）、宽w和高h，逐一用cv2.rectangle()函数的原图像img上画矩形。
该函数的参数含义如图2-4-4所示
图2-4-4 cv2.rectangle() 函数参数的含义
在程序human_face.py的基础上，添加创建人脸检测器、检测人脸区域和标注人脸区域的代码，完成人脸检测程序，然后用该程序检测班级活动照片中的人脸。
车牌自动识别系统随处可见，该系统首先要做的是车牌检测，请利用教材配套资源中的车辆图像和车牌特征分类器文件，编写一个车牌检测程序，检测结果按图2-4-5所示用矩形框标出来
图 2-4-5 车牌检测
1、在Pythn中导入OpenCV库的命令是_______________2、cv2库的______________函数可以读入一个图像,_______________函数用来在指定窗口中显示图像
cv2.imread()
cv2.imshw()
3、在本课人脸检测程序中，关于语句faces=face.detectMultiScale(gray,1.2,4),下列说法错误的是（ ） A、detectMultiScale()函数用来检测人脸 B、检测到的人脸数据存放在faces列表中 C、参数1.2表示每次扫描后将图像缩小20%，再进行下一次扫描 D、参数4表示最多检测到的人脸个数为4
4、请完善下列程序，在图’pht.jpg’中画出线条宽度为5的红色圆
#image.pyimprt cv2clr=(0,0,255) #将红色值存到clr中img=cv2._________(‘pht.jpg’) #读入图像cv2.circle(______,(480,300),100,clr,___) #画一个半径100的圆cv2.imshw(‘image’,img)cv2.waitKey(0)cv2.destryAllWindws()
5、完成表2-4-2的学习评估，并将评估等级填写到“我的成长记录袋”中。
表2-3-1 学习评估表
一、用函数cv2.CascadeClassifier（）和人脸分类(‘haarcascade_frntalface_default.xml’)器创建人脸检测器，存在face中二、检测人脸区域（1）用cv2.cvtclr（）将img中的图像转换为灰度图像，存放在gray中
（2）用face.detectMultiScale()函数检测图像中的人脸三、标注人脸区域
