安徽省合肥市C20教育联盟2022-2023学年九年级下学期第三次学业水平检测物理试卷

这是一份安徽省合肥市C20教育联盟2022-2023学年九年级下学期第三次学业水平检测物理试卷，共16页。试卷主要包含了填空题，选择题，实验探究题，计算与推导题等内容，欢迎下载使用。
2023年安徽省合肥市C20教育联盟中考物理三模试卷

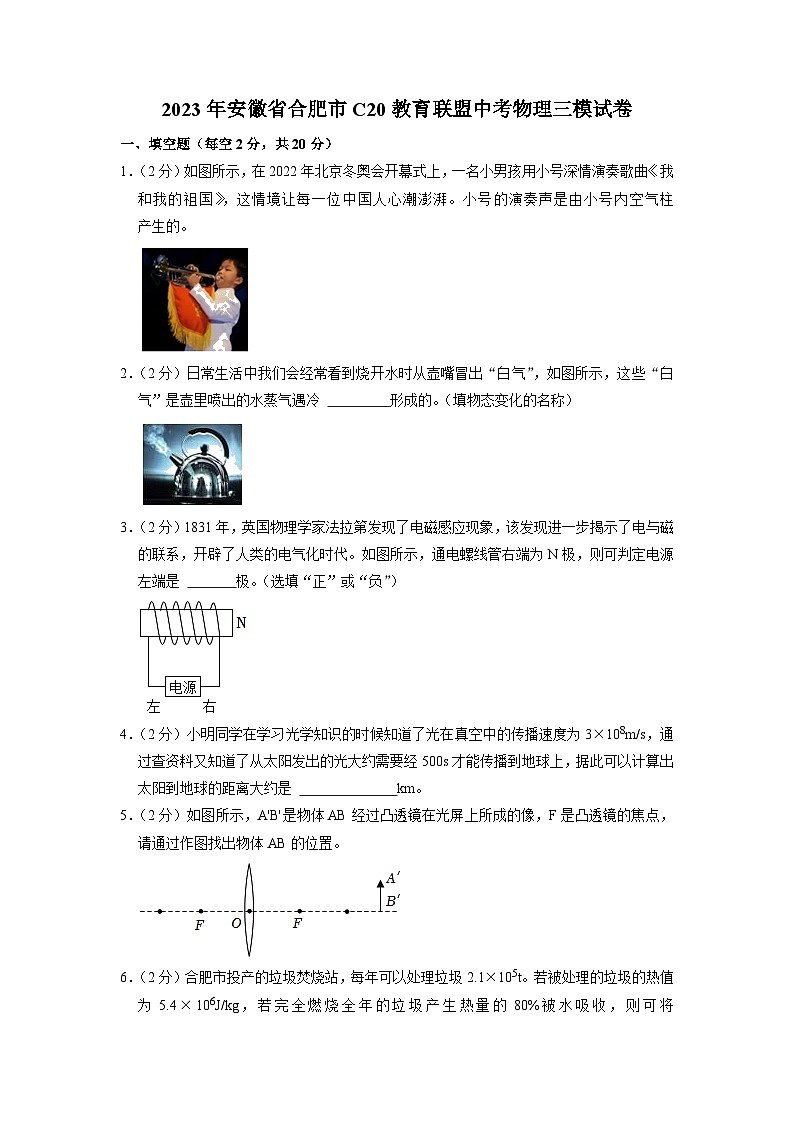

一、填空题（每空2分，共20分）
1．（2分）如图所示，在2022年北京冬奥会开幕式上，一名小男孩用小号深情演奏歌曲《我和我的祖国》，这情境让每一位中国人心潮澎湃。小号的演奏声是由小号内空气柱 　 　产生的。

2．（2分）日常生活中我们会经常看到烧开水时从壶嘴冒出“白气”，如图所示，这些“白气”是壶里喷出的水蒸气遇冷 　 　形成的。（填物态变化的名称）

3．（2分）1831年，英国物理学家法拉第发现了电磁感应现象，该发现进一步揭示了电与磁的联系，开辟了人类的电气化时代。如图所示，通电螺线管右端为N极，则可判定电源左端是 　 　极。（选填“正”或“负”）

4．（2分）小明同学在学习光学知识的时候知道了光在真空中的传播速度为3×108m/s，通过查资料又知道了从太阳发出的光大约需要经500s才能传播到地球上，据此可以计算出太阳到地球的距离大约是 　 　km。
5．（2分）如图所示，A'B'是物体AB经过凸透镜在光屏上所成的像，F是凸透镜的焦点，请通过作图找出物体AB的位置。

6．（2分）合肥市投产的垃圾焚烧站，每年可以处理垃圾2.1×105t。若被处理的垃圾的热值为5.4×106J/kg，若完全燃烧全年的垃圾产生热量的80%被水吸收，则可将 　 　t的水温度升高60℃。[c水＝4.2×103J/（kg•℃）]

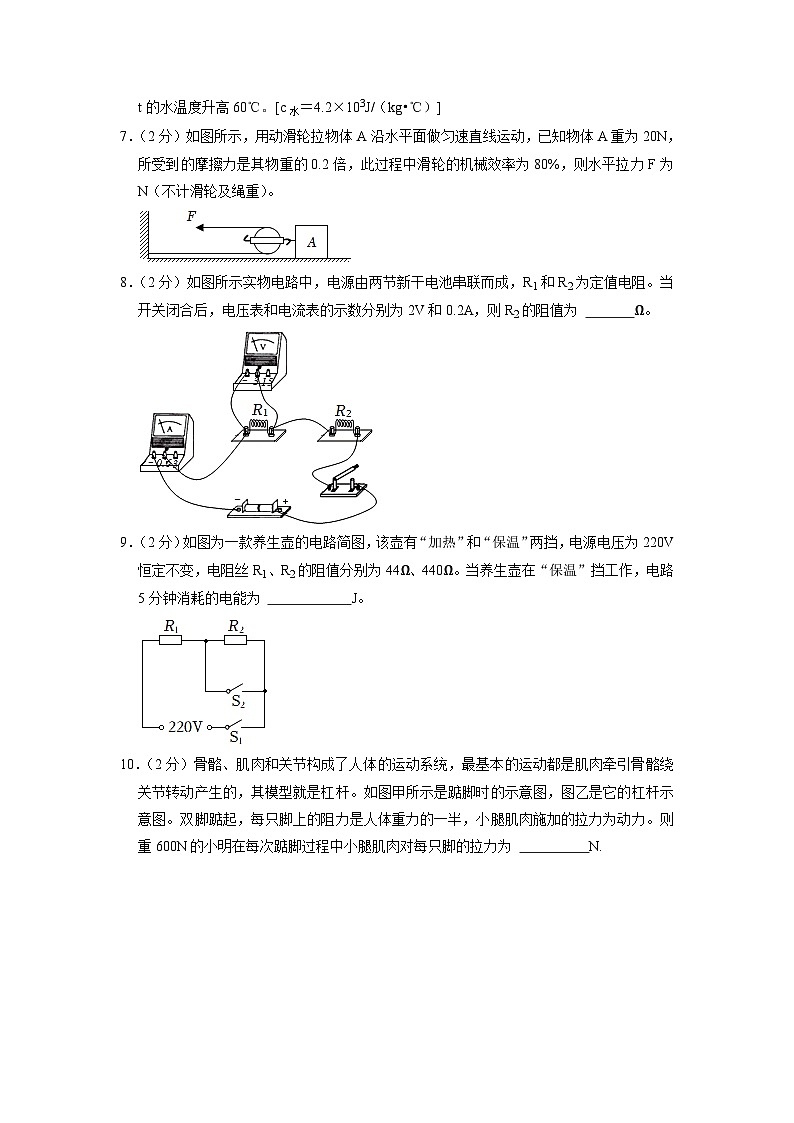

7．（2分）如图所示，用动滑轮拉物体A沿水平面做匀速直线运动，已知物体A重为20N，所受到的摩擦力是其物重的0.2倍，此过程中滑轮的机械效率为80%，则水平拉力F为 　 　N（不计滑轮及绳重）。

8．（2分）如图所示实物电路中，电源由两节新干电池串联而成，R1和R2为定值电阻。当开关闭合后，电压表和电流表的示数分别为2V和0.2A，则R2的阻值为 　 　Ω。

9．（2分）如图为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V恒定不变，电阻丝R1、R2的阻值分别为44Ω、440Ω。当养生壶在“保温”挡工作，电路5分钟消耗的电能为 　 　J。

10．（2分）骨骼、肌肉和关节构成了人体的运动系统，最基本的运动都是肌肉牵引骨骼绕关节转动产生的，其模型就是杠杆。如图甲所示是踮脚时的示意图，图乙是它的杠杆示意图。双脚踮起，每只脚上的阻力是人体重力的一半，小腿肌肉施加的拉力为动力。则重600N的小明在每次踮脚过程中小腿肌肉对每只脚的拉力为 　 　N.

二、选择题（每小题2分，共14分）
11．（2分）下列说法中正确的是（　　）
A．同种物质的密度大小不一定相同
B．磁场和磁感应线一样本身并不存在
C．物体受到力的作用其运动状态就会改变
D．在液体和气体中，流速越大的位置压强越大
12．（2分）如图所示，2022年11月17日，神舟十四号乘组进行第三次出舱活动，完成舱间连接装置安装、问天实验舱全景相机抬升等作业。下列说法正确的是（　　）

A．航天员在太空中随空间站一起高速飞行时不具有惯性
B．航天员与地面控制中心的联系是通过电磁波传递信息
C．问天实验舱的太阳能电池板工作时将机械能转化为电能
D．问天实验舱和天和核心舱组合体在轨运动时处于平衡状态
13．（2分）在2022年北京冬奥会的冰壶比赛中，掷出去的冰壶在冰面上减速滑行，如图所示。下列说法正确的是（　　）

A．冰壶受到的重力和冰壶对冰面的压力是一对平衡力
B．冰壶受到的摩擦力和冰壶受到的支持力是一对平衡力
C．冰壶受到的重力和冰壶对冰面的压力是一对相互作用力
D．冰壶受到的支持力和冰壶对冰面的压力是一对相互作用力
14．（2分）2022年11月8日，第14届中国珠海航展开幕，我国自主研制的运油﹣20首次在空中进行飞行展示。运油﹣20能同时释放出3根加油管，转弯过程中也具备输油能力。下列关于运油﹣20飞机在加速上升过程中，其尾翼的能量转化说法正确的是（　　）

A．动能增大，重力势能增大，机械能不变
B．动能增大，重力势能增大，机械能增大
C．动能减小，重力势能增大，机械能不变
D．动能减小，重力势能增大，机械能增大
15．（2分）冰加热时其温度随时间变化的图像，如图所示。由图可知下列说法中正确的是（　　）

A．BC段是固态，要不断从外界吸热
B．冰是非晶体，水的沸点是100℃
C．BC段是固液共存态，吸热但温度不变
D．冰的熔化过程持续6min，且温度不断上升
16．（2分）如图所示的家庭电路中，闭合开关后灯泡不亮，熔丝正常。用测电笔检测插座的两孔，发现插入左、右两孔时氖管都发光。用测电笔检测A点氖管发光，检测B点氖管也发光。发生这一现象的原因可能是（　　）

A．进户线火线断路 B．进户线零线断路
C．灯泡发生短路 D．插座发生短路
17．（2分）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向左移动时（灯丝电阻视为不变），下列分析正确的是（　　）

A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表与电流表示数比值变小
C．电流表的示数变大，电压表的示数变小，小灯泡变亮
D．电流表的示数变小，电压表的示数变大，电路总功率变小
三、实验探究题（第18小题4分，第19小题4分，第20小题8分，共16分）
18．（4分）如图所示，是“探究平面镜成像的特点”的实验装置，将半透明的玻璃板竖直放置在水平桌面上，取A、B两支完全相同的蜡烛进行实验。请你完成下列问题：
（1）本实验中，用半透明的玻璃板代替平面镜的目的是：　 　。
（2）如果将一块与玻璃板等大的不透光的木板紧贴在玻璃板的背面，此时人眼在玻璃板前面 　 　（选填“仍能”或“不能”）看见蜡烛A的像。

19．（4分）小明用天平和量筒测量粉笔的密度。请你协助完成下列问题：
（1）小明把5支相同的粉笔放到调好的托盘天平左盘上，在右盘添加砝码并移动游码，当天平横梁再次平衡时，所加砝码和称量标尺上游码的位置如图所示。则被测粉笔的总质量m＝　 　g；
（2）小明在量筒中加入适量的水，读出水的体积V1，把5支粉笔轻轻放入量筒让其浸没，发现粉笔冒出一些气泡后沉底，水面静止后读出水和粉笔的总体积V2，利用公式计算出粉笔的密度。小明这种方法测得粉笔的密度值与其真实密度相比 　 　（选填“偏大”或“偏小”）。

20．（8分）为了探究“导体中电流与导体两端电压的关系”，某物理兴趣小组设计了如图甲所示的电路图。实验中各元件均完好，电源电压保持不变。

（1）请对照图甲的电路图，用笔画线代替导线，将图乙所示的实物电路补充完整。（导线不能交叉）
（2）本实验中滑动变阻器的作用是：　 　。
（3）正确连接好实物电路后，闭合开关S，缓慢减小滑动变阻器接入电路的阻值，观察、记录电压表和电流表的示数，同时将实验数据记录在表格中。请你根据表格中实验数据在图丙中描绘出I﹣U图像。
电阻R
10Ω
电压U/V
1.0
2.0
3.0
4.0
5.0
6.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
（4）根据I﹣U图像可得出实验结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。小组中有同学认为无需借助图像，根据表中的实验数据也能得出上述结论。但有些同学却认为根据I﹣U图像总结得出实验结论更好一些，其理由是：　 　。
四、计算与推导题（第21小题5分，第22小题7分，第23小题8分，共20分；解答要有必要的公式和过程）
21．（5分）如图所示，一辆装载货物的卡车，在水平牵引力F作用下，以72km/h的速度沿平直的路面向左匀速直线行驶。已知该卡车的总质量为1.5t，运动过程中受到路面的摩擦阻力大小为整辆车总重的0.2倍。（g取10N/kg，不计空气阻力）
求：（1）此时卡车所受的牵引力大小；
（2）上述过程中牵引力做功的功率。

22．（7分）如图所示，体积为500cm3的长方体木块浸没在装有水的柱形容器中，细线对木块的拉力为2N，此时水的深度为20cm．（取g＝10N/kg）求：
（1）水对容器底的压强；
（2）木块受到水的浮力；
（3）木块的密度。

23．（8分）某款电饭锅内部电路简图如图甲所示，该电饭锅在某次“煮饭”和“保温”全过程的电功率随时间变化图像，如图乙所示。电饭锅工作电压恒为220V，其中R1、R2均是发热电阻丝（阻值不随温度变化）。请你分析并解决下列问题：

（1）试分析推理：电饭锅处于“保温”挡工作时，开关S1、S2分别处于什么状态？
（2）求发热电阻丝R1、R2的阻值。
（3）根据图乙可计算出该电饭锅在这次煮饭过程中消耗的电能大小。

2023年安徽省合肥市C20教育联盟中考物理三模试卷
参考答案与试题解析
一、填空题（每空2分，共20分）
1．【分析】声音是由物体的振动产生的。
【解答】解：小号的演奏声是由小号内空气柱振动产生的。
故答案为：振动。
2．【分析】物质由气态转变为液态的过程叫做液化。
【解答】解：“白气”是壶里喷出的水蒸气遇冷液化变成的小水滴。
故答案为：液化。
3．【分析】根据安培定则判断电源的正负极。
【解答】解：如图所示，通电螺线管右端为N极，根据安培定则，电流从螺线管左侧流入、右侧流出，则可判定电源左端是正极。
故答案为：正。
4．【分析】根据光在真空中的传播速度和速度公式进行计算。
【解答】解：根据光的传播速度和速度公式得到，太阳到地球的距离为：s＝vt＝3×108m/s×500s＝1.5×1011m＝1.5×108km。
故答案为：1.5×108。
5．【分析】凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。据此作图。
【解答】解：根据凸透镜三条特殊光线、光路的可逆性：过凸透镜光心的光线传播方向不变，平行于主光轴的光线经折射后过焦点，过A'点画出平行于主光轴的光线的折射光线，则入射光线过左边的焦点，画出过光心的光线的传播方向不变，两条入射光线的交点即为物体上端A点所在位置，根据凸透镜成像规律，B点应在主光轴上，物体AB垂直于主光轴，如图所示：

6．【分析】利用Q放＝mq求出垃圾完全燃烧释放出的热量；根据题意，利用效率计算公式可知水吸收的热量，再根据Q吸＝cmΔt的变形式求出水温度升高的温度。
【解答】解：完全燃烧全年的垃圾产生热量为：Q放＝mq＝2.1×105×103kg×5.4×106J/kg＝1.134×1015J，
水吸收的热量：Q吸＝ηQ放＝80%×1.134×1015J＝9.072×1014J，
水的质量m水＝＝3.6×109kg＝3.6×106t。
故答案为：3.6×106。
7．【分析】物体做匀速直线运动，由f＝0.2G计算物体受到的摩擦力，根据η＝＝＝计算水平拉力F的大小。
【解答】解：物体A沿水平面做匀速直线运动，受到的摩擦力：
f＝0.2G＝0.2×20N＝4N，
由η＝＝＝可得，水平拉力：
F＝＝＝2.5N。
故答案为：2.5。
8．【分析】电源由两节新干电池串联而成，即电源电压U＝3V；分析电路，R1和R2串联，电压表测的是R1两端的电压，电流表测串联电路中的电流；
根据串联电路电流规律可知，I1＝I2＝I＝0.2A；根据R1＝求出R1的阻值，根据U2＝U﹣U1求出R2两端的电压，再根据R2＝求出R2的阻值。
【解答】解：电源由两节新干电池串联而成，即电源电压U＝3V；
分析电路，R1和R2串联，电压表测的是R1两端的电压，电流表测串联电路中的电流，
根据串联电路电流规律可知，I1＝I2＝I＝0.2A；
则R1＝＝＝10Ω；
R2两端的电压：
U2＝U﹣U1＝3V﹣2V＝1V；
则R2＝＝＝5Ω。
故答案为：5。
9．【分析】电源电压U不变，总电阻R越大，根据P＝可知，总功率P越小；
由电路图可知，当开关S1、S2闭合时，电路为R1的简单电路，此时电路中的总电阻最小，当开关S1闭合、S2断开时，R1与R2串联，电路的总电阻最大；
据此判断养生壶在“保温”挡时电路的连接方式；
根据W＝t计算保温状态下电路5分钟消耗的电能。
【解答】解：
由电路图可知，当开关S1、S2闭合时，电路为R1的简单电路，此时电路中的总电阻最小，而电源电压不变，根据P＝可知，此时总功率最大，则养生壶处于加热挡；
当开关S1闭合、S2断开时，R1与R2串联，此时电路的总电阻最大，根据P＝可知，此时总功率最小，则养生壶处于保温挡，此时的总电阻：R总＝R1+R2＝44Ω+440Ω＝484Ω；
当养生壶在“保温”挡工作，电路5分钟消耗的电能：
W＝t＝×5×60s＝3×104J。
故答案为：3×104。
10．【分析】根据杠杆的平衡条件分析解答小腿肌肉对每只脚的拉力。
【解答】解：每只脚受到的阻力F2＝G＝300N，
由图知，动力F1的力臂L1＝8cm+4cm＝12cm＝0.12m；阻力臂L2＝8cm＝0.08m；
根据杠杆的平衡条件可得：F1L1＝F2L2，
则小腿肌肉对每只脚的拉力：F1＝＝＝200N。
故答案为：200。
二、选择题（每小题2分，共14分）
11．【分析】（1）同种状态下，同一种物质的密度是一个确定的值；
（2）磁体周围和通电导体周围都存在磁场；磁感线是为了描述看不见但又客观存在的磁场而引入的，磁感线并不客观存在，是人们在实验的基础上利用建模的方法假想出来的；
（3）力的作用效果：改变物体的形状；改变物体运动状态；
（4）流体流速越大的位置压强越小。
【解答】解：A、同种物质的状态不同时，密度不一定相同，例如，水和冰的密度就不同，故A正确；
B、磁体周围和通电导体周围都存在磁场，磁场是真实存在的；磁感线是用来描述磁场的人们假想出来的一些曲线，它并不真实存在，故B错误；
C、物体受到力的作用，可能使形状发生改变，也可能使物体的运动状态发生改变，故C错误；
D、在液体和气体中，流速越大的位置压强越小，故D错误。
故选：A。
12．【分析】（1）惯性是物体保持原来运动状态不变的性质，一切物体在任何情况下都有惯性；
（2）电磁波可以在真空中传播，能够传递信息；
（3）太阳能电池板工作时将太阳能转化为电能；
（4）物体处于静止或匀速直线运动的状态叫平衡状态。
【解答】解：A、航天员在太空中随空间站一起高速飞行时具有惯性，故A错误；
B、航天员与地面控制中心的联系是通过电磁波传递信息，故B正确；
C、问天实验舱的太阳能电池板工作时将太阳能转化为电能，故C错误；
D、问天实验舱和天和核心舱组合体在轨运动时速度方向不断变化，不是处于平衡状态，故D错误。
故选：B。
13．【分析】（1）一对平衡力必须大小相等、方向相反、作用在同一物体上、作用在同一直线上；
（2）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上.
【解答】解：A、在冰壶运动的过程中，冰壶对冰面的压力作用在冰面上，冰壶受到的重力作用在冰壶上，二力作用在两个物体上，不是一对平衡力，故A错误；
B、冰壶受到的摩擦力和冰壶受到的支持力不在一条直线上，不是一对平衡力，故B错误；
C、冰壶对冰面的压力与其重力的方向是相同的，所以不是相互作用力，故C错误；
D、冰壶对冰面的压力和冰面对冰壶的支持力分别作用在冰面和冰壶上，是一对相互作用力，故D正确。
故选：D。
14．【分析】从动能和重力势能大小的影响因素进行分析：动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。机械能＝动能+势能，从动能和势能的变化判断机械能的变化。
【解答】解：运油﹣20飞机在加速上升过程中，质量不变，速度增大，动能增大，高度增加，重力势能增大，机械能增大；故B正确，ACD错误；
故选：B。
15．【分析】（1）首先分析温度随时间变化的图象，将其分为熔化前、熔化时、熔化后（沸腾前）、沸腾时几个过程；
（2）掌握晶体在熔化过程中的特点及液体在沸腾过程中的特点。
【解答】解：AC、从第3min开始熔化，BC段为冰的熔化过程，是固液共存态，熔化过程需要吸收热量，温度不变，故A错误，C正确；
B、冰为晶体，从熔化图象可看出，熔化时有固定的温度，冰的熔点是0℃，DE是沸腾过程，水的沸点是100℃，故B错误；
D、冰从第3min开始熔化，到第6min水时熔化完毕，因此冰的熔化过程持续3min，且温度保持0℃不变，故D错误。
故选：C。
16．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果直接或间接连通火线，氖管会发光。
【解答】解：A、若进户火线断路，氖管都不会发光，故A错误；
B、若进户零线断路，B点通过灯泡与火线相连，则检测A、B点，氖管都会发光，故B正确；
CD、若灯泡发生短路或插座短路，则整个电路短路，火线上的保险丝熔断或空气开关跳闸，氖管不会发光，故CD错误。
故选：B。
17．【分析】当开关S闭合时，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
将滑动变阻器的滑片P向左滑动时，根据滑动变阻器接入电路的电阻变化，判定电路总电阻的变化，根据欧姆定律确定电路中电流的变化，再根据串联电路的分压规律判定变阻器两端的电压变化；根据两电压表的示数变化可知电压表与电流表示数比值的变化；
由P＝I2R可知灯泡实际功率的变化，据此分析灯泡亮度的变化；由P＝UI可知电路总功率的变化。
【解答】解：
由图可知，当开关S闭合时，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
将滑动变阻器的滑片P向左滑动，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，电源电压不变，根据欧姆定律可知，通过电路的电流变小，即电流表示数变小；
通过灯泡的电流变小，灯丝电阻视为不变，由P＝I2R可知灯泡的实际功率变小，则灯泡亮度变暗；
滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知滑动变阻器分得的电压变大，即电压表的示数变大；
因为电压表示数变大，电流表示数变小，所以电压表与电流表示数的比值变大；
电源电压保持不变，电路中的电流变小，根据P＝UI可知，电路的总功率变小；
综上所述，D正确。
故选：D。
三、实验探究题（第18小题4分，第19小题4分，第20小题8分，共16分）
18．【分析】（1）研究平面镜成像特点时，确定像的位置是关键。像的位置用蜡烛B与蜡烛A的像重合来确定。实验中既能看到物体A的像，又能看到蜡烛B，要采用半透明的玻璃板；
（2）平面镜成的像是虚像，平面镜成像原理是光的反射，平面镜后面放不透明的物体不影响物体成像。
【解答】解：（1）为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用半透明的玻璃板；
（2）平面镜成的像是虚像，平面镜成像原理是光的反射，若用不透明的木板挡在玻璃板的后面，不影响平面镜成像，所以能看到蜡烛A的像。
故答案为：（1）确定像的位置；（2）仍能。
19．【分析】（1）物体的质量等于砝码的质量加游码对应的质量，求出5只粉笔的总质量；
（2）粉笔的质量是准确的，由于粉笔吸水导致粉笔的体积测量值偏小，由密度公式知，密度偏大。
【解答】解：（1）由图知，游码标尺的分度值是0.2g，示数为3.4g，5支粉笔的质量：m总＝10g+5g+3.4g＝18.4g；
（2）小明在量筒中加入体积为V1的水，把5支粉笔放入量筒，发现粉笔冒出大量的气泡后沉底，量筒中水面到达的刻度为V2，若把（V2﹣V1）作为粉笔的体积来计算粉笔的密度，由于粉笔吸水，水进入粉笔中，粉笔的体积大于体积V2﹣V1，粉笔体积测量值V2﹣V1偏小，粉笔的质量测量是准确的，由密度公式知，粉笔的密度测量值偏大。
故答案为：（1）18.4；（2）偏大。
20．【分析】（1）根据电路图连接实物图；
（2）“探究电流与电压的关系”实验中，滑动变阻器的作用是保护电路和改变定值电阻两端的电压；
（3）描出各组数据对应的点并连线，作出定值电阻的I﹣U图像；
（4）根据I﹣U图像能更直观得出电流与电压的关系。
【解答】解：
（1）根据电路图知滑动变阻器接右下接线柱，电流表与串联在电路中，如下图所示：
；
（2）“探究电流与电压的关系”实验中，滑动变阻器的作用是保护电路和改变定值电阻两端的电压；
（3）描出各组数据对应的点并连线，作出定值电阻的I﹣U图像，如图所示：
；
（4）根据I﹣U图像能更直观得出电流与电压的关系。
故答案为：（1）见上图；（2）保护电路和改变定值电阻两端的电压；（3）见解答图；（4）根据I﹣U图像能更直观得出电流与电压的关系。
四、计算与推导题（第21小题5分，第22小题7分，第23小题8分，共20分；解答要有必要的公式和过程）
21．【分析】（1）卡车沿平直的路面向左匀速直线行驶，处于平衡状态，根据F＝f＝0.2G得出所受的牵引力；
（2）根据P＝Fv得出上述过程中牵引力做功的功率。
【解答】解：（1）卡车沿平直的路面向左匀速直线行驶，处于平衡状态，所受的牵引力F＝f＝0.2G＝0.2mg＝0.2×1.5×1000kg×10N/kg＝3000N；
（2）上述过程中牵引力做功的功率P＝Fv＝3000N×m/s＝60000W。
答：（1）此时卡车所受的牵引力大小为3000N；
（2）上述过程中牵引力做功的功率为60000W。
22．【分析】（1）知道容器内水的深度，根据p＝ρgh求出水对容器底的压强；
（2）根据阿基米德原理F浮＝ρ液gV排，可求木块所受浮力；
（3）对木块做受力分析，即可得出木块的重力，进而得出木块的质量；据密度的计算公式即可计算出木块的密度。
【解答】解：（1）水对容器底的压强：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×20×10﹣2m＝2000Pa；
（2）根据阿基米德原理可得，木块受到水的浮力：
F浮＝ρ水gV排＝ρ水gV木＝1.0×103kg/m3×10N/kg×500×10﹣6m3＝5N；
（3）此时木块受到三个力的作用，向上的浮力，向下的重力和拉力，则F浮＝G+F拉；
故G＝F浮﹣F拉＝5N﹣2N＝3N；
木块的质量：
m＝＝＝0.3kg；
木块的密度：
ρ＝＝＝0.6×103kg/m3；
答：（1）水对容器底的压强为2000Pa；
（2）木块受到水的浮力为5N；
（3）木块的密度是0.6×103kg/m3。
23．【分析】（1）由P＝UI＝可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路结构，结合串联电路电阻规律和P＝UI＝可知各挡位时电路的连接；
（2）根据图乙可知电饭锅煮饭和保温时的功率，根据P＝UI＝求出煮饭时电路的电阻，即为R1的阻值，根据P＝UI＝求出保温时电路的总电阻，根据串联电路的电阻特点求出R2的阻值；
（3）根据图乙可知电饭锅在这次煮饭过程中煮饭和保温所用的时间，根据P＝分别求出这次煮饭过程中煮饭和保温消耗的电能，进而求出这次煮饭过程中消耗的电能。
【解答】解：（1）当S1闭合、S1断开，R1、R2串联；当S1、S2都闭合时，R2被短路，电路为R1的简单电路；因为串联电路中的总电阻大于各串联导体的电阻，所以由P＝UI＝可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电饭锅处于煮饭挡；R1、R2串联时，电路中的电阻最大，电功率最小，电饭锅处于保温挡；因此电饭锅处于“保温”挡工作时，开关S1闭合、S1断开；
（2）由图乙可知，电饭锅煮饭时的功率为800W，保温时的功率为48.4W，
由P＝UI＝可知，煮饭挡电路的电阻：R煮饭＝＝＝60.5Ω，
因为煮饭挡时，电路为R1的简单电路，所以R1的阻值：R1＝R煮饭＝60.5Ω，
由P＝UI＝可知，保温挡电路的电阻：R保温＝＝＝1000Ω，
由串联电路的电阻特点可知，R2的阻值：R2＝R保温﹣R1＝1000Ω﹣60.5Ω＝939.5Ω；
（3）由图乙可知，电饭锅在这次煮饭过程中煮饭所用的时间为t煮饭＝30min，保温所用的时间为t保温＝40min﹣30min＝10min，
由P＝可知，这次煮饭过程中煮饭和保温消耗的电能分别为：W煮饭＝P煮饭t煮饭＝800W×30×60s＝1.44×106J，W保温＝P保温t保温＝48.4W×10×60s＝2.904×104J，
则这次煮饭过程中消耗的电能：W＝W煮饭+W保温＝1.44×106J+2.904×104J＝1.46904×106J。
答：（1）电饭锅处于“保温”挡工作时，开关S1闭合、S1断开；分析推理见解析；
（2）发热电阻丝R1、R2的阻值分别为60.5Ω、939.5Ω；
（3）该电饭锅在这次煮饭过程中消耗的电能为1.46904×106J。
