全国版2022中考化学第二篇专题突破能力提升专题三化学变化图像分析讲本课件

这是一份全国版2022中考化学第二篇专题突破能力提升专题三化学变化图像分析讲本课件，共37页。PPT课件主要包含了类型1溶解度图像，针对训练，溶液稀释的图像，方法归纳等内容，欢迎下载使用。

函数图像题是近几年中考必考的一种题型，常以溶液、化学反应、溶液酸碱性等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。题目形式灵活、图文并茂、内容丰富、信息量大。通过读图、识图考查学生提炼和应用信息的能力及分析处理数据的能力等。从题型结构看，该类试题主要由“题干”“图像”和“问题”三部分组成。从试题内容看，题干和图像相互补充，题干是图像的解释说明，图像是题干的直观表现。

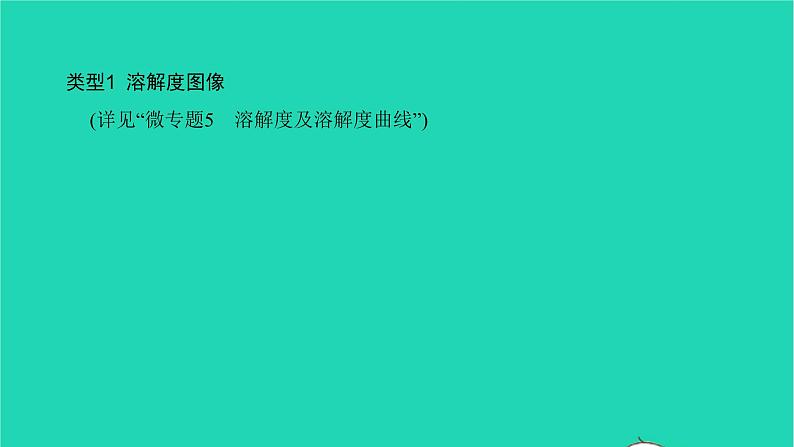

(详见“微专题5　溶解度及溶解度曲线”)

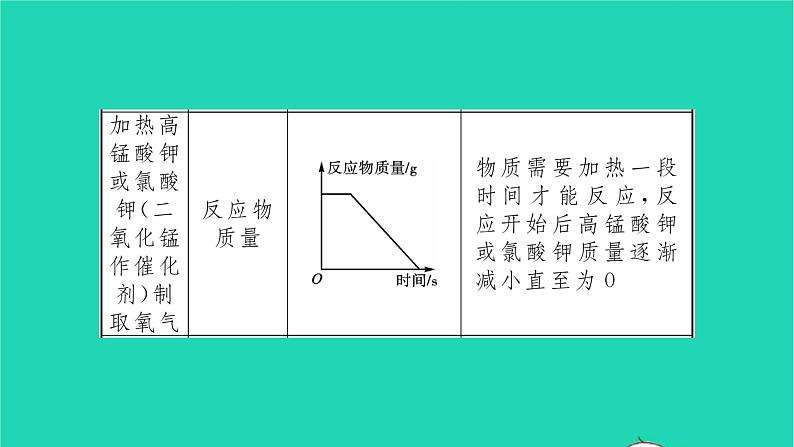

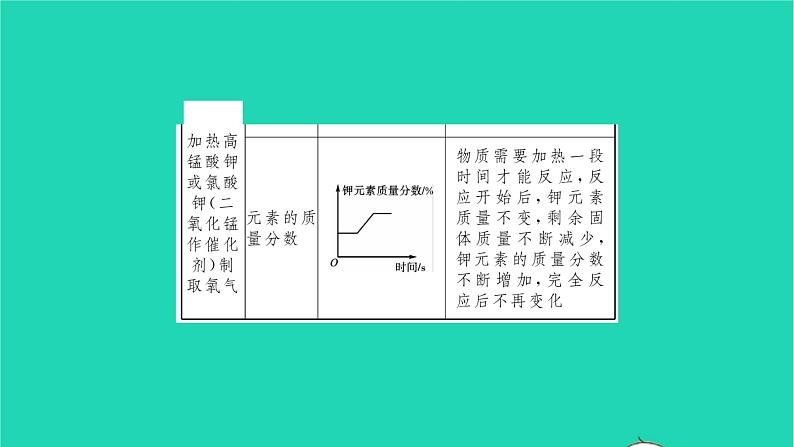

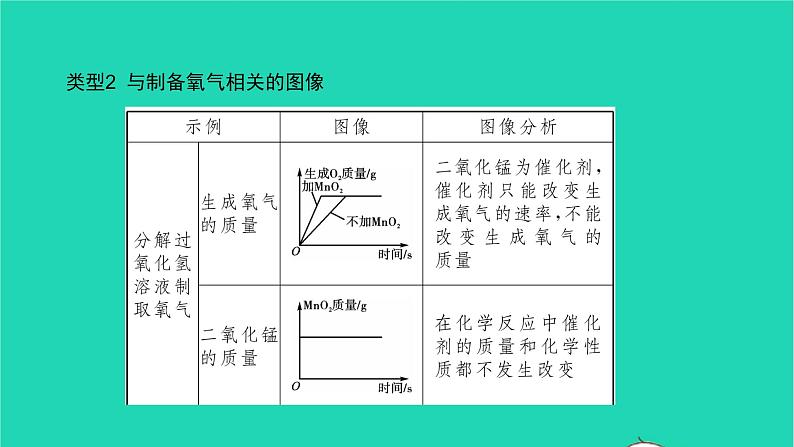

类型2 与制备氧气相关的图像
【例1】　(2019·宜昌)对一定量氯酸钾和二氧化锰的混合物加热，下列图像能正确表示对应变化关系的是(　　)
1.在实验室用高锰酸钾制取氧气的过程中，下列图像能正确表示对应变化关系的是(　　)
类型3 电解水相关图像
类型4 金属与酸、盐反应相关的图像
1.金属与酸反应生成氢气的图像
2.金属与混合盐溶液反应的图像将金属加入两种盐的溶液中时，若金属与两种金属的盐溶液均能发生置换反应，金属先与活动性更弱的金属的盐溶液反应。
【例2】　向一定量的硝酸银和硝酸铜的混合溶液中加入锌粉，所得溶液的质量与加入锌粉质量的关系如图，下列说法正确的是(　　)
A.a点溶液中的溶质有2种B.取c点的固体，加入稀盐酸，有气泡产生C.d点溶液中溶质为Zn(NO3)2D.取b～c段溶液，滴加稀盐酸，有白色沉淀产生
2.(2019·济宁)相同质量的Mg、Fe、Zn三种金属分别与足量的质量、质量分数相同的稀H2SO4充分反应，生成H2质量与消耗稀H2SO4质量的关系如图，下列分析图像所得的结论中，不正确的是(　　)
A.三种金属的活动性顺序：Mg＞Fe＞ZnB.三种金属的相对原子质量：Mg＜Fe＜ZnC.三种金属消耗稀H2SO4的质量：Mg＞Fe＞ZnD.三种金属与稀H2SO4反应后溶液的质量：Mg＜Fe＜Zn
类型5 溶液质量和溶质质量分数的变化图像
类型6 pH变化图像
2.酸碱中和反应的图像
类型7 复分解反应的图像
向两种混合溶液中加入一种溶液，应遵循优先反应原则(优先发生中和反应，再发生其他反应)。
【例3】　(2019·鄂州)向一定量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液，反应过程中产生沉淀的质量与加入氢氧化钠溶液的质量关系如图所示。下列说法不正确的是(　　)
A.A点溶液中的溶质有2种B.E点溶液中的溶质有3种C.AB段有沉淀生成D.F点溶液的pH>7
【例4】　(2021·随州)图像能直观体现化学中的各种变化关系，加深对化学知识的理解。下列图像能正确表示对应叙述的有(　　)
(1)认真审题，通过阅读、筛选，从而提取图像中的有用信息或数据。(2)要做到“五看”：一看坐标(纵、横坐标的含义)、二看起点(图像的起点)、三看拐点(图像的拐点及终点)、四看比例(图像中横纵坐标的比例关系)、五看特征(图像的走向，如上升还是下降)。(3)要把图像表示的意义与化学知识结合起来，找出与相关知识的具体关系即可。
3.(2021·重庆A)向盛有硫酸和硫酸铜混合溶液的烧杯中滴入Ba(OH)2溶液，烧杯中溶质的质量与加入的Ba(OH)2溶液的质量关系如图所示。下列有关说法正确的是(　　)
A.a→b段溶液的质量一定减小B.b→c段有水生成C.b点溶液溶质为硫酸铜D.d点沉淀质量与b点沉淀质量相等
4.(2021·武汉)某气体中可能含有CO2、O2、N2中的一种或几种，将该气体依次通过：①炽热的焦炭；②足量灼热的氧化铜；③足量的碱石灰(氢氧化钠和氧化钙的混合物)。每一步均充分反应，最终得到的气体为纯净物。气体的分子数目随时间的变化如图所示。下列说法正确的是(　　)
A.a点气体中一定含有N2和CO2，可能含有O2B.b点气体中CO和N2的分子数目比为2∶1C.b点气体可能由三种分子构成D.该过程中发生了化合反应、置换反应和复分解反应
5.(2020·鄂州)下列各图像不能正确反映其对应变化关系的是(　　)
A.电解水B.向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液C.向等质量的氧化锌和氢氧化锌中分别加入溶质质量分数相同的稀盐酸至过量D.加热木炭和氧化铜的混合物
6.(2021·衡阳)下列图像分别表示实验过程中某些物理量的变化，其中正确的是(　　)
A.用红磷燃烧的方法测量空气中氧气的含量B.加热氯酸钾和二氧化锰的混合物制备氧气C.向pH＝1的盐酸中逐滴加入pH＝13的氢氧化钠溶液D.在某温度下，向一定量饱和KNO3溶液中不断加入KNO3固体
7.(2021·菏泽)下列图像能正确反映对应变化关系的是(　　)
A.①向等质量的锌粉和铁粉中分别加入足量等浓度的稀盐酸B.②加热氯酸钾和二氧化锰的混合物制取氧气C.③在密闭容器中用足量红磷测定空气中氧气的含量D.④向一定质量的饱和氢氧化钙溶液中加入氧化钙
8.(2021·绥化改编)下列图像能正确反映对应的变化关系的是(　　)
9.(2021·郴州)下列各图像中有关量的变化趋势与选项描述相符合的是(　　)
10.(2021·通辽)下列四个图像对应的变化过程正确的是(　　)
①②③④A.①气体物质的溶解度与温度和压强的关系B.②浓硫酸长时间露置于空气中C.③用等质量、等浓度的过氧化氢溶液分别制取氧气D.④向足量的硫酸铜溶液中加入铁和镁固体混合物
11.(2021·重庆B)识别图像是学习化学的必备能力。下列图像能正确反映实验设计的是(　　)
A.①②B.①④C.②③D.③④
12.(2021·河南)下列四个图像分别与选项中的操作相对应，其中可能合理的是(　　)
ABC DA.电解一定质量的水B.向一定质量的氢氧化钠溶液中滴加水C.向一定质量的饱和氢氧化钙溶液中加入氧化钙D.向一定质量的盐酸和氯化钙混合溶液中滴加碳酸钠溶液
