    人教版九年级全册第2节 家庭电路电流过大的原因示范课ppt课件

    展开
    这是一份人教版九年级全册第2节 家庭电路电流过大的原因示范课ppt课件,共23页。PPT课件主要包含了+150W,+1500W,+100W,+1000W,2850W,还不止这些哦,救命啊,输电线更粗,总电流为,根据欧姆定律等内容,欢迎下载使用。

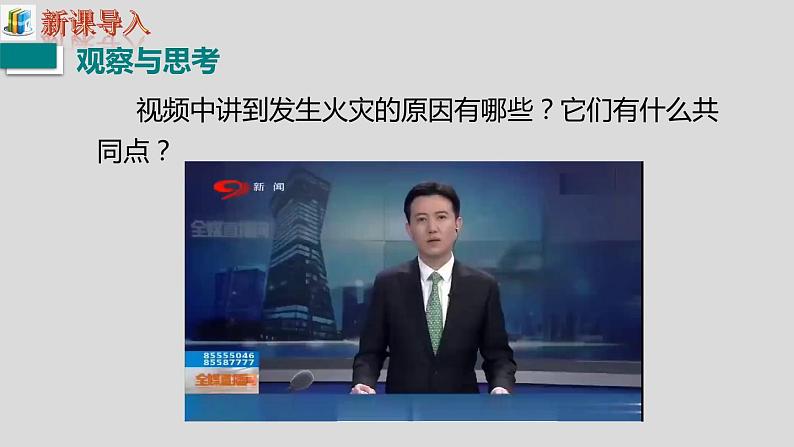

    视频中讲到发生火灾的原因有哪些?它们有什么共同点?
    P = P1+ P2 + …+ Pn =
    使用的用电器越多,总功率越大

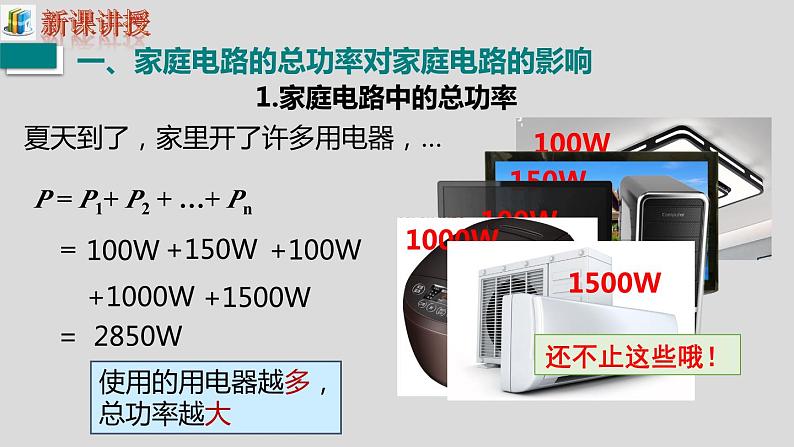

    夏天到了,家里开了许多用电器,…
    1.家庭电路中的总功率
    根据 P =UI,可以得到
    家庭电路中的电压是一定的,U = 220 V
    所以用电器总电功率 P 越大,电路中的电流 I 就越大。
    结论:在电压一定时,家庭电路中总功率越大,干路中的电流就越大。用电器的总功率过大是家庭电路中电流过大的原因之一。
    突然眼前一暗,跳闸了!

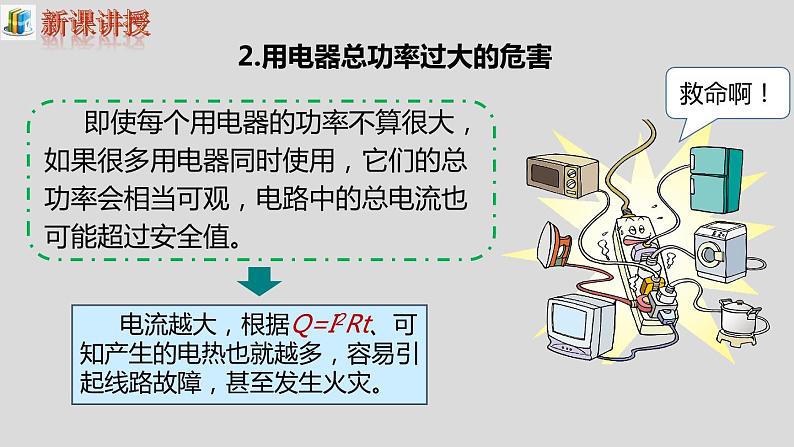

    即使每个用电器的功率不算很大,如果很多用电器同时使用,它们的总功率会相当可观,电路中的总电流也可能超过安全值。
    2.用电器总功率过大的危害
    电流越大,根据Q=I2Rt、可知产生的电热也就越多,容易引起线路故障,甚至发生火灾。

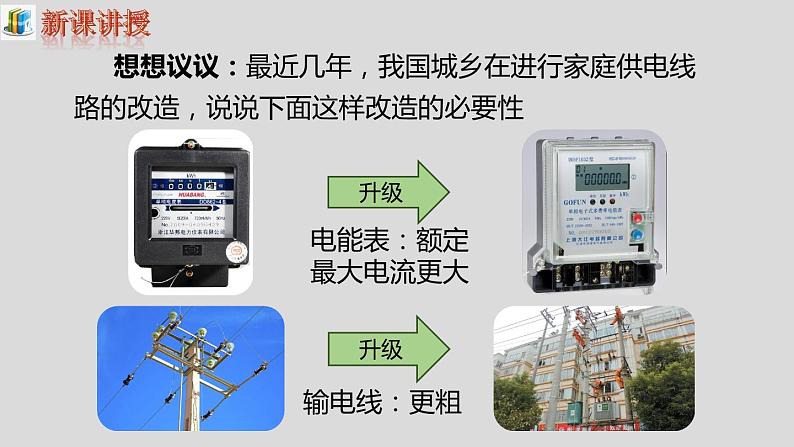

    电能表:额定最大电流更大
    想想议议:最近几年,我国城乡在进行家庭供电线路的改造,说说下面这样改造的必要性

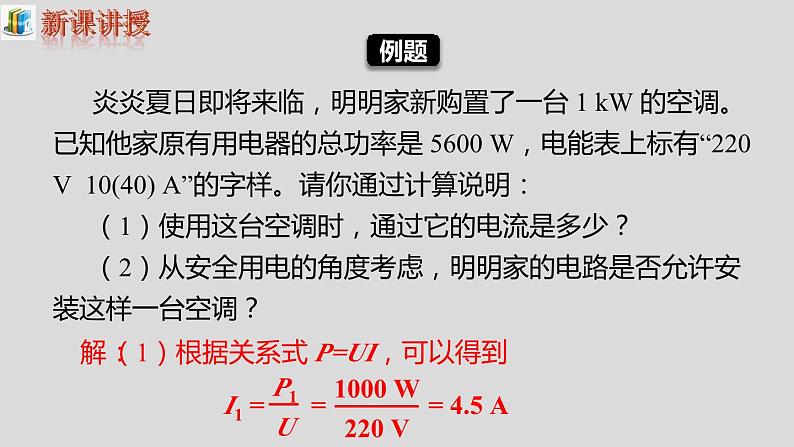

    炎炎夏日即将来临,明明家新购置了一台 1 kW 的空调。已知他家原有用电器的总功率是 5600 W,电能表上标有“220 V 10(40) A”的字样。请你通过计算说明:(1)使用这台空调时,通过它的电流是多少?(2)从安全用电的角度考虑,明明家的电路是否允许安装这样一台空调?

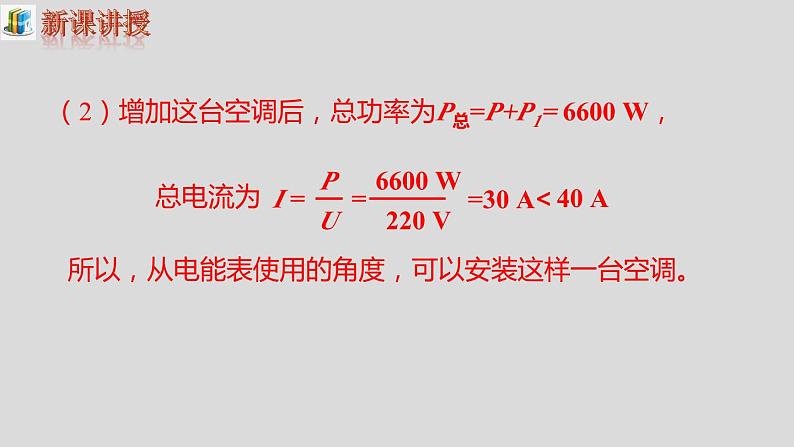

    (2)增加这台空调后,总功率为P总=P+P1= 6600 W,
    所以,从电能表使用的角度,可以安装这样一台空调。
    开关闭合后会看到什么现象?
    有时候家庭电路中用电器的总功率并不是很大,但是也会突然跳闸,这是怎么回事呢?
    1.短路对家庭电路的影响
    小灯泡熄灭,电流表指针偏转变大,保险丝熔化。
    结论:发生短路时的电流很大。短路是家庭电路中电流过大的另一个原因。
    家庭电路中的用电器都是并联的,一旦发生短路,即为电源短路。
    导线的电阻很小,那么电路中的电流就会非常大
    (1)由于改装电路时不小心,使火线和零线直接连通造成短路。(2)电线绝缘皮破损或烤焦,电线和用电器使用年限过长,绝缘皮破损或老化,也会使火线和零线直接连通。(3)电器进水造成短路。
    2.家庭电路短路的原因
    [中考· 贵州] 如图所示的甲、乙两个电路中,导线燃烧起来,甲电路产生的原因是 。乙电路产生的原因是_________。
    思考:如何防止家庭电路中电流过大呢?
    (1)如果家中要添加新的家电,应该先计算一下总功率(2)同时使用的用电器不要太多(3)大功率的用电器分开使用
    (1)改装电路要请教专业人士(2)要检查用电器绝缘皮是否完好(3)要防止用电器进水
    小明家的保险丝断了,为了解决这一问题,聪明的小明很快又换了一根,可是刚换上保险丝又断了,于是小明干脆换上了一根铜丝,请问小明这样做可以吗?
    如图所示,A、B两个接线柱间是一段保险丝,C、D两个接线柱间是一段铜丝,移动变阻器的滑片,观察两段金属丝的变化。
    当电流逐渐增大时,______熔断,而______不熔断,这说明______(填“能”或“不能”)用铜丝替代保险丝。
    由电阻较大、熔点较低的铅锑合金制成。
    利用电流的热效应。电流过大时温度升高而熔断,切断电路,起到保护作用
    更换保险丝要注意观察额定电流,要让保险丝的额定电流稍大于或等于电路额定电流
    回顾问题:小明为什么不能用铜丝换保险丝?
    不能用铁丝或铜丝作保险丝!
    新建楼房的供电线路一般采用空气开关装置,以代替闸刀开关和保险丝,使用也更加便捷。
    熔断器盒内的熔丝断了,不可能的原因是(   )A.熔丝的额定电流太大B.熔丝额定电流太小C.用电器的功率过大D.电路中某处发生短路
    想想议议:商场中,一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说,微波炉很省电,用它加热食品花不了多少电费;顾客说,微波炉很费电,他家的微波炉常常“烧保险”。他们各是从什么角度说的?应该怎样用科学术语表达他们的意思?你能解决他们的矛盾吗?
    售货员是从电能角度说的,意思是:用微波炉加热食品耗费的电能不多。顾客是从功率的角度说的,意思是:微波炉是大功率用电器,使用时会使电路中的总电流超过最大值,从而熔断保险丝。解决的方法:可以选择一款额定功率较小的微波炉。
    家庭电路中电流过大的原因
    要使保险丝的额定电流等于或稍大于最大工作电流
    电阻比较大、熔点较低的铅锑合金制成
    禁止用铜丝、铁丝等代替保险丝
    2.家庭电路中保险丝断了,以下原因不可能的( ) A.家庭中用电器的功率过大 B.拉线开关中的两根导线头相接C.保险丝的规格不合适,熔断电流太小D.插头中的两根导线头相碰
    1.教室里面装有多盏电灯,每多开一盏电灯,则教室内电路的( )A.总电阻增大 B.总电压增大C.总电流增大 D.总电流总电压都增大
    3.(多选)某同学家中的电能表规格为“220V 5A”,他家中现有家用电器:①800W的空调一台;②750W的电饭锅一个;③750W的微波炉一个;④120W的电冰箱一台;⑤100W的全自动洗衣机一台;⑥70W的彩电一台;⑦40W的电灯四盏;⑧200W的音响一套。为确保安全用电,以下使用方法中正确的是( )A.①②③中任意两个均不能同时使用B.④⑤⑥⑦⑧不可同时使用C.①④⑤⑥不可同时使用D.②④⑤⑧不可同时使用
