2023年中考物理复习分类演练—电流和电路

这是一份2023年中考物理复习分类演练—电流和电路，共10页。

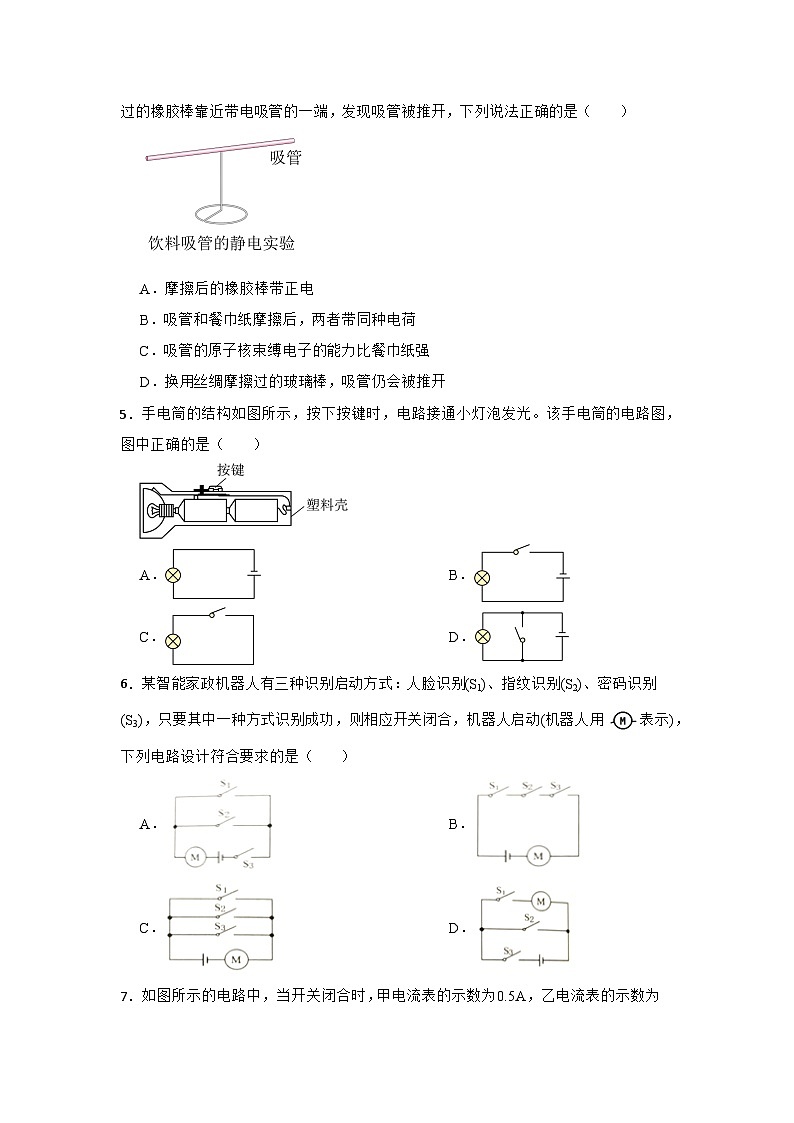

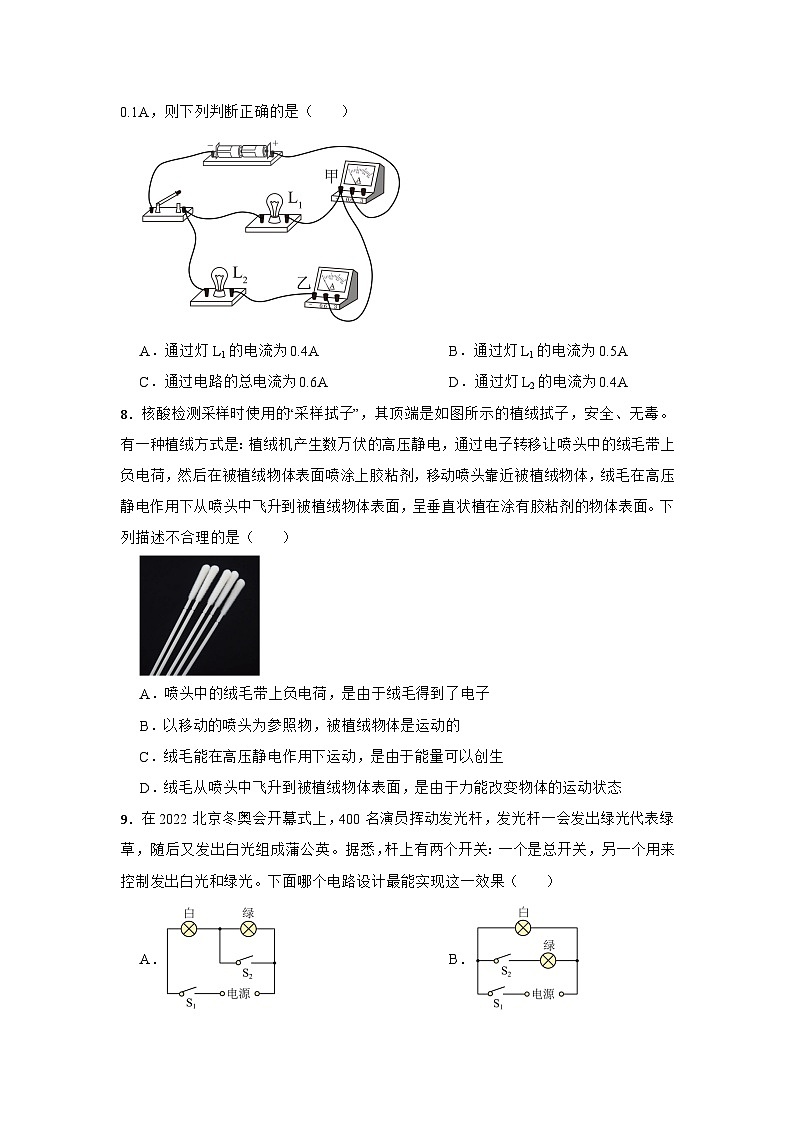

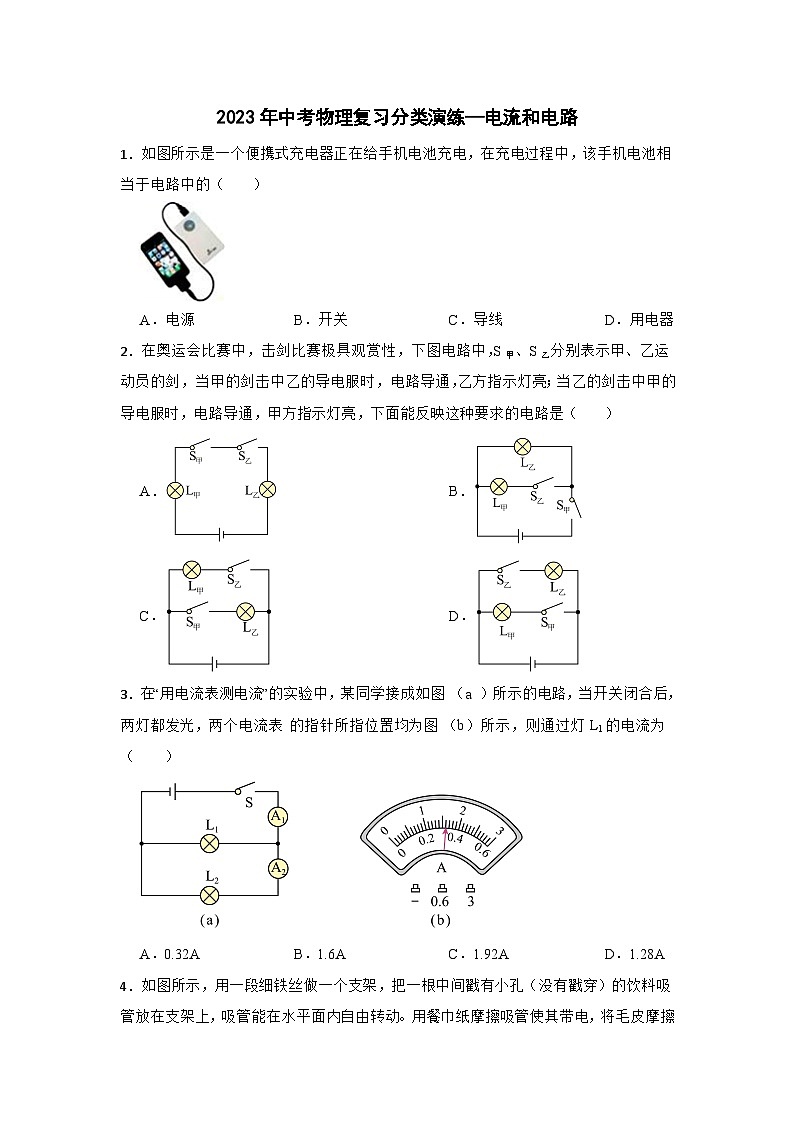

2023年中考物理复习分类演练—电流和电路1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（　　）A．电源 B．开关 C．导线 D．用电器2．在奥运会比赛中，击剑比赛极具观赏性，下图电路中，S甲、S乙分别表示甲、乙运动员的剑，当甲的剑击中乙的导电服时，电路导通，乙方指示灯亮；当乙的剑击中甲的导电服时，电路导通，甲方指示灯亮，下面能反映这种要求的电路是（　　）  A． B．C． D．3．在“用电流表测电流”的实验中，某同学接成如图 （a ）所示的电路，当开关闭合后，两灯都发光，两个电流表 的指针所指位置均为图 （b）所示，则通过灯 L1的电流为（　　）A．0.32A B．1.6A C．1.92A D．1.28A4．如图所示，用一段细铁丝做一个支架，把一根中间戳有小孔（没有戳穿）的饮料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将毛皮摩擦过的橡胶棒靠近带电吸管的一端，发现吸管被推开，下列说法正确的是（　　）  A．摩擦后的橡胶棒带正电B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管的原子核束缚电子的能力比餐巾纸强D．换用丝绸摩擦过的玻璃棒，吸管仍会被推开5．手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电筒的电路图，图中正确的是（　　）A． B．C． D．6．某智能家政机器人有三种识别启动方式：人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用表示)，下列电路设计符合要求的是（　　）A． B．C． D．7．如图所示的电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.1A，则下列判断正确的是（　　）  A．通过灯L1的电流为0.4A B．通过灯L1的电流为0.5AC．通过电路的总电流为0.6A D．通过灯L2的电流为0.4A8．核酸检测采样时使用的“采样拭子”，其顶端是如图所示的植绒拭子，安全、无毒。有一种植绒方式是：植绒机产生数万伏的高压静电，通过电子转移让喷头中的绒毛带上负电荷，然后在被植绒物体表面喷涂上胶粘剂，移动喷头靠近被植绒物体，绒毛在高压静电作用下从喷头中飞升到被植绒物体表面，呈垂直状植在涂有胶粘剂的物体表面。下列描述不合理的是（　　）  A．喷头中的绒毛带上负电荷，是由于绒毛得到了电子B．以移动的喷头为参照物，被植绒物体是运动的C．绒毛能在高压静电作用下运动，是由于能量可以创生D．绒毛从喷头中飞升到被植绒物体表面，是由于力能改变物体的运动状态9．在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（　　）A． B．C． D．10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图乙所示，则通过灯泡L1、L2的电流分别为（　　）  A．1.2A，0.3A B．0.32A，1.28A    C．1.28A，1.6A D．1.28A，0.32A11．如图所示是市场上一款常见的静电吸尘器，使用时，按照刷子上的箭头方向刷，就可以刷除衣服上的棉絮、毛絮和灰尘等。刷子摩擦后带上了电，由于带电体具有　             　的性质，所以刷子可以吸引灰尘。若刷子与衣服摩擦后带上正电荷，则衣服将因为　         　而带上负电荷。12．毛皮摩擦过的橡胶棒带　     　（选填“正”或“负”）电荷。如图所示，将带电的橡胶棒接触验电器的金属球，金属箔由于带　     　（选填“同种”或“异种”）电荷而张开一定的角度。13．如图所示的电路中：（1）若使L1、L2串联，则应闭合　     　，断开　               　；（2）若使L1、L2并联，则应闭合　               　，断开　     　。14．电路的三种状态是通路　     　、　     　。摩擦起电的实质是　         　；验电器的原理　                 　。15．如图所示，电源电压恒定，闭合开关S1，电流表A2的示数为0.3A，再闭合S2，电流表A2的示数变化了0.2A，则此时灯泡L1与L2的连接方式为　     　，电流表A2的示数为　     　。16．请根据图所示的电路，在虚线框内画出其对应的电路图。17．根据图中标出的电流方向，在图中a、b处补充电池、电流表的元件符号，并补画导线，使两灯泡均发光。18．如图所示，根据标记的电流方向，把电池组和开关用符号分别填进电路，填进后，要求闭合开关时小灯泡L1和L2都能发光．19．请在图中的两个虚线框内，选填“电源”和“电流表”的符号连入电路，并满足当开关都闭合时两灯组成并联电路。20．小明在探究并联电路中电流关系时，设计了如图所示的电路。他把电流表分别接入到电路中的A、B、C处，把测出的电流值填入了如表：实验次数A处的电流IA/AB处的电流IB/AC处的电流IC/A10.100.120.2220.200.240.4430.250.300.55（1）通过对如表的实验数据分析可知：小明在实验中是采用　             　的方法改变电流的大小，从而进行三次实验的；由实验数据可以得出的初步结论是：　                                     　；（2）小明在实验中进行多次实验的目的是：　                                       　；（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：　                                                          　。21．如图，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.3A；当开关S1、S2都闭合时，电流表的示数变为0.5A。试求：当开关S1、S2都闭合时通过两个电阻的电流。22．如图所示的电路中，开关S闭合后，通过L2的电流Ι2为0.18A，电流表A的示数I与电流表A1的示数Ι1之比为3：2．求： （1）通过灯L1的电流Ι1；（2）通过灯L1与L2的总电流I．23．在如图的电路中，电流表A的示数为0.5A，电流表A1的示数如图。求：（1）通过L1的电流大小；（2）通过L2的电流大小。
答案解析部分1．【答案】D2．【答案】C3．【答案】D4．【答案】C5．【答案】B6．【答案】C7．【答案】A8．【答案】C9．【答案】D10．【答案】A11．【答案】吸引轻小物体；得到电子12．【答案】负；同种13．【答案】（1）开关S1；开关S2、开关S3（2）开关S3、开关S2；开关S114．【答案】断路；短路；电子转移；同种电荷互相排斥15．【答案】并联；0.5A16．【答案】解：如图所示； 17．【答案】解：如图所示： 18．【答案】19．【答案】解：如图所示： 20．【答案】（1）改变电源电压；并联电路中干路电流等于各支路电流之和（2）避免实验现象的偶然性，使结论更具普遍性（3）使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流21．【答案】解：当S1闭合、S2断开时，电流表测流过电阻R1的电流，由题意可知，R1的电流为I1=0.3A 当开关S1、S2都闭合时，R与R1并联，电压表测干路电流，由并联电路的总电流等于各支路电流之和可知，通过R的电流为I2=I-I1=0.5A-0.3A=0.2A答：当开关S1、S2都闭合时通过电阻R、R1的电流分别为0.2A，0.3A。22．【答案】（1）解：已知I2＝0.18A，I1＝IA1，由并联电路特点知：I1+I2＝IA， ，I1＝0.36A；答：通过灯L1的电流Ι1是0.36A是；（2）解：通过L1与L2的总电流，I＝I1+I2＝0.36A+0.18A＝0.54A； 答：通过灯L1与L2的总电流I是0.54A。23．【答案】（1）解：在如图的电路中，电流表A1与灯L1串联，电流表A1的示数等于通过L1的电流，由图知，此时电流表接入电路的量程为0~0.6A，分度值为0.02A，示数0.3A，所以通过L1的电流大小为 答：通过L1的电流大小为0.3A；（2）解：在如图的电路中，灯L1与L2并联，电流表A在干路上其读数为总电流 由并联电路电流特点 知，通过L2的电流大小答：通过L2的电流大小为0.2A
