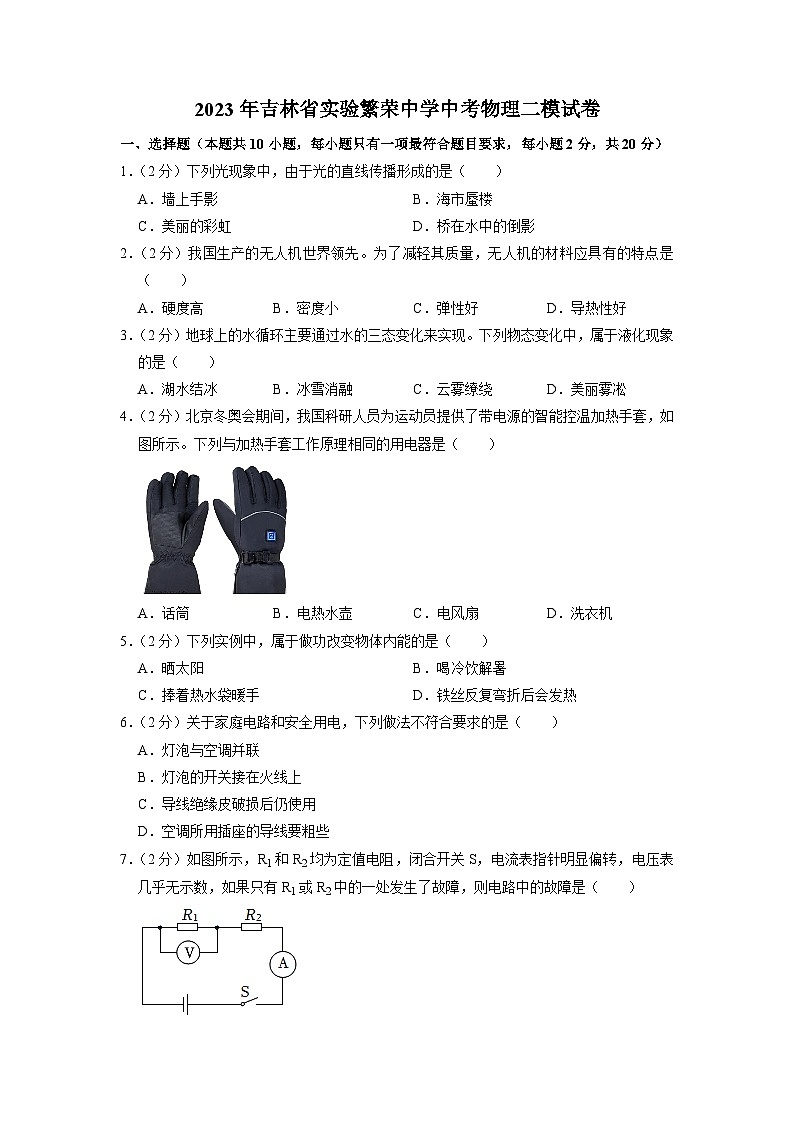

2023年吉林省实验繁荣中学中考物理二模试卷
一、选择题（本题共10小题，每小题只有一项最符合题目要求，每小题2分，共20分）
1．（2分）下列光现象中，由于光的直线传播形成的是（　　）
A．墙上手影 B．海市蜃楼
C．美丽的彩虹 D．桥在水中的倒影
2．（2分）我国生产的无人机世界领先。为了减轻其质量，无人机的材料应具有的特点是（　　）
A．硬度高 B．密度小 C．弹性好 D．导热性好
3．（2分）地球上的水循环主要通过水的三态变化来实现。下列物态变化中，属于液化现象的是（　　）
A．湖水结冰 B．冰雪消融 C．云雾缭绕 D．美丽雾凇
4．（2分）北京冬奥会期间，我国科研人员为运动员提供了带电源的智能控温加热手套，如图所示。下列与加热手套工作原理相同的用电器是（　　）

A．话筒 B．电热水壶 C．电风扇 D．洗衣机
5．（2分）下列实例中，属于做功改变物体内能的是（　　）
A．晒太阳 B．喝冷饮解暑
C．捧着热水袋暖手 D．铁丝反复弯折后会发热
6．（2分）关于家庭电路和安全用电，下列做法不符合要求的是（　　）
A．灯泡与空调并联
B．灯泡的开关接在火线上
C．导线绝缘皮破损后仍使用
D．空调所用插座的导线要粗些
7．（2分）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2中的一处发生了故障，则电路中的故障是（　　）

A．R1短路 B．R2短路 C．R1断路 D．R2断路

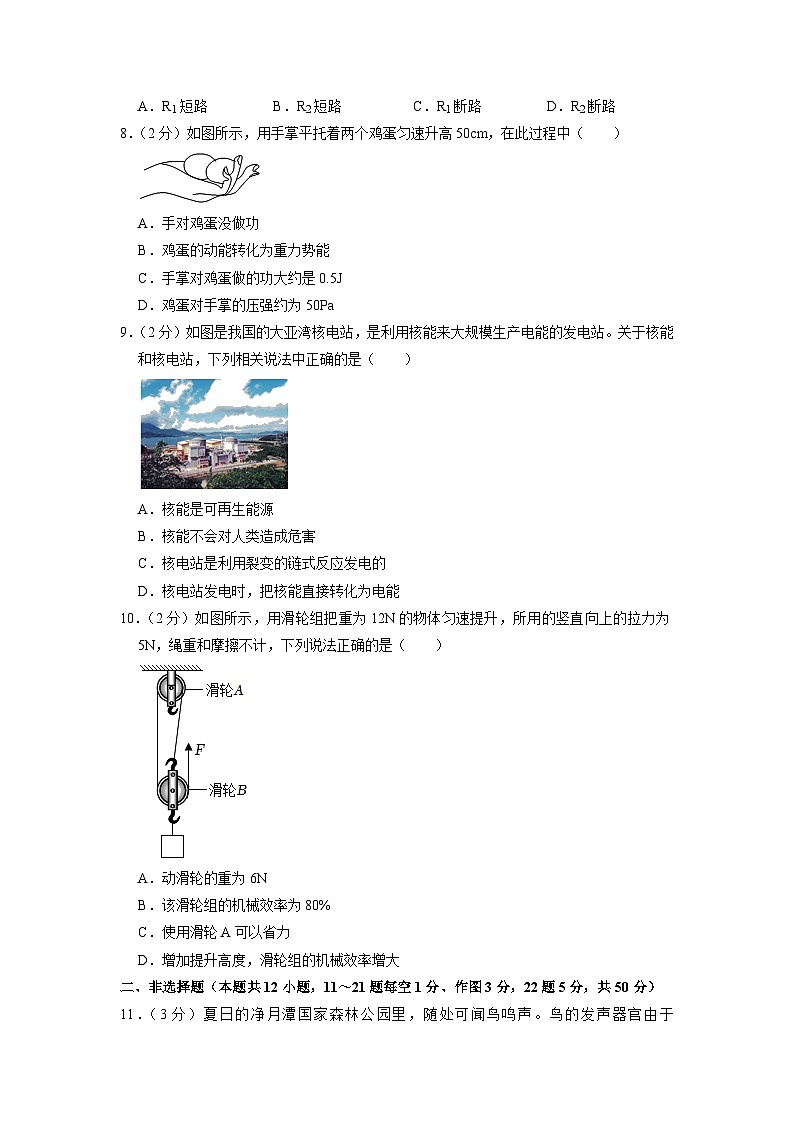

8．（2分）如图所示，用手掌平托着两个鸡蛋匀速升高50cm，在此过程中（　　）

A．手对鸡蛋没做功
B．鸡蛋的动能转化为重力势能
C．手掌对鸡蛋做的功大约是0.5J
D．鸡蛋对手掌的压强约为50Pa
9．（2分）如图是我国的大亚湾核电站，是利用核能来大规模生产电能的发电站。关于核能和核电站，下列相关说法中正确的是（　　）

A．核能是可再生能源
B．核能不会对人类造成危害
C．核电站是利用裂变的链式反应发电的
D．核电站发电时，把核能直接转化为电能
10．（2分）如图所示，用滑轮组把重为12N的物体匀速提升，所用的竖直向上的拉力为5N，绳重和摩擦不计，下列说法正确的是（　　）

A．动滑轮的重为6N
B．该滑轮组的机械效率为80%
C．使用滑轮A可以省力
D．增加提升高度，滑轮组的机械效率增大
二、非选择题（本题共12小题，11～21题每空1分、作图3分，22题5分，共50分）
11．（3分）夏日的净月潭国家森林公园里，随处可闻鸟鸣声。鸟的发声器官由于 　 　发出声音，声音通过 　 　传入人耳。市区里，大量的树木可以在 　 　减弱噪声，从而使我们的生活环境更安静。

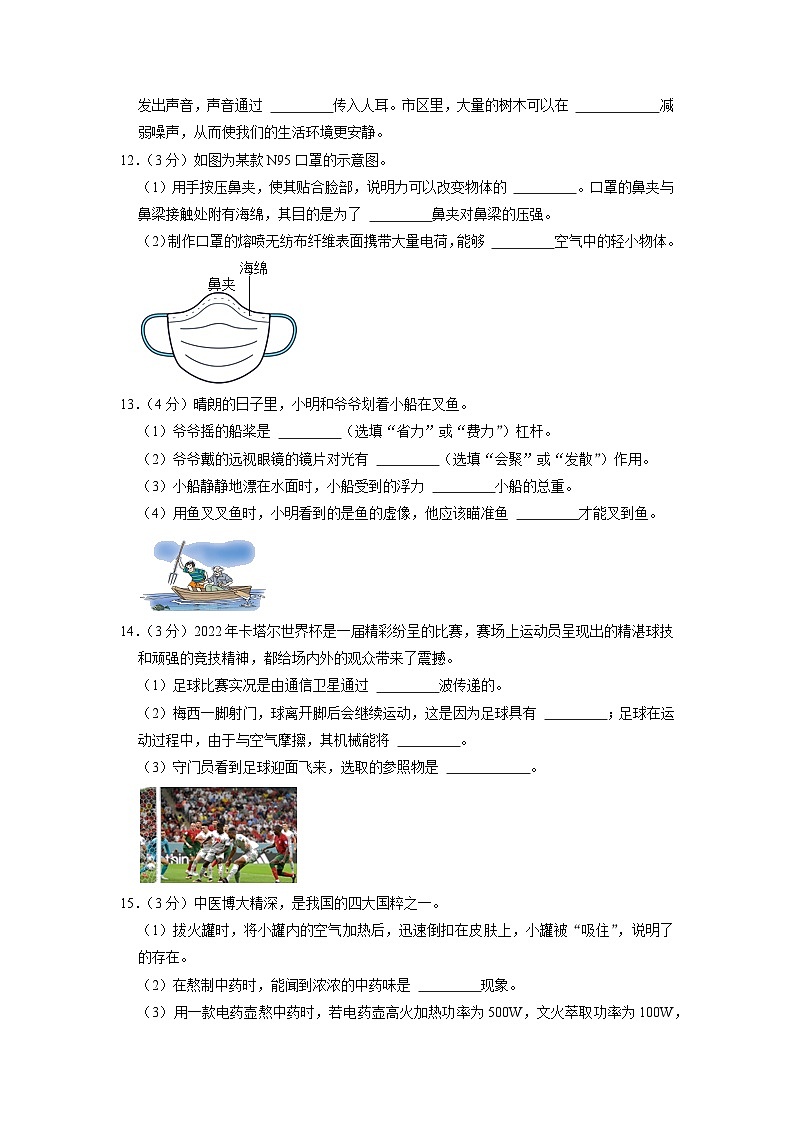

12．（3分）如图为某款N95口罩的示意图。
（1）用手按压鼻夹，使其贴合脸部，说明力可以改变物体的 　 　。口罩的鼻夹与鼻梁接触处附有海绵，其目的是为了 　 　鼻夹对鼻梁的压强。
（2）制作口罩的熔喷无纺布纤维表面携带大量电荷，能够 　 　空气中的轻小物体。

13．（4分）晴朗的日子里，小明和爷爷划着小船在叉鱼。
（1）爷爷摇的船桨是 　 　（选填“省力”或“费力”）杠杆。
（2）爷爷戴的远视眼镜的镜片对光有 　 　（选填“会聚”或“发散”）作用。
（3）小船静静地漂在水面时，小船受到的浮力 　 　小船的总重。
（4）用鱼叉叉鱼时，小明看到的是鱼的虚像，他应该瞄准鱼 　 　才能叉到鱼。

14．（3分）2022年卡塔尔世界杯是一届精彩纷呈的比赛，赛场上运动员呈现出的精湛球技和顽强的竞技精神，都给场内外的观众带来了震撼。
（1）足球比赛实况是由通信卫星通过 　 　波传递的。
（2）梅西一脚射门，球离开脚后会继续运动，这是因为足球具有 　 　；足球在运动过程中，由于与空气摩擦，其机械能将 　 　。
（3）守门员看到足球迎面飞来，选取的参照物是 　 　。

15．（3分）中医博大精深，是我国的四大国粹之一。
（1）拔火罐时，将小罐内的空气加热后，迅速倒扣在皮肤上，小罐被“吸住”，说明了 　 　的存在。
（2）在熬制中药时，能闻到浓浓的中药味是 　 　现象。
（3）用一款电药壶熬中药时，若电药壶高火加热功率为500W，文火萃取功率为100W，在一次熬药中，高火加热和文火萃取共用时18min，耗电0.11kW•h，则高火的加热时间是 　 　min。
16．（3分）在“探究什么情况下磁可以生电”的实验中：
（1）将闭合电路中的导线ab放在蹄形磁体的磁场中，导线ab左右运动时，发现电流表指针 　 　，在这个过程中，　 　能转化为电能。
（2）最早发现电磁感应现象的科学家是 　 　。

17．（7分）如图甲所示是小林做“探究平面镜成像的特点”的实验装置，A和B是两个外形相同的蜡烛，把玻璃板固定在光具座上40cm刻度线处。

（1）此实验应在 　 　（选填“较暗”或“较亮”）的环境进行。
（2）图甲中，当蜡烛B移到 　 　cm刻度线处时，蜡烛B与蜡烛A的像完全重合。
（3）移去蜡烛B，在其原来位置上放一块光屏，光屏上承接不到蜡烛A的像，说明平面镜所成的像是 　 　（选填“实像”或“虚像”）。
（4）在（3）的基础上，撤去玻璃板，在40cm刻度线处放一个凸透镜，再向右移动光屏会得到清晰的烛焰像，　 　就是利用了此成像特点。
（5）如图乙所示，一束光与镜面成30°角射向平面镜。请画出反射光线，并标出反射角的度数。
18．（4分）图甲是小明、小红两名同学分别探究“水的沸腾特点”的实验装置，他们所用器材的规格完全相同，加热方式也相同（不考虑加热时热量的散失）。

（1）为了缩短加热时间，可以采取的方法有 　 　（写出一种即可）。
（2）某时刻温度计的示数如图乙所示，此时水的温度为 　 　℃。
（3）图丙是二人根据实验数据绘出的温度随时间变化图象，由图象可知水沸腾时继续吸热，温度 　 　，小明和小红所加热水的质量之比为 　 　。
19．（4分）研究影响滑动摩擦力大小的因素实验，如图所示。

（1）实验中，应在水平方向拉着木块做 　 　运动。
（2）　 　两图是探究滑动摩擦力的大小与接触面粗糙程度的关系。在图乙的实验中，砝码受到的摩擦力为 　 　N。
（3）在图甲中，分别以速度v1和v2（v1＞v2）水平拉着木块做匀速直线，通过相同的路程，则先后两次拉力所做功的功率P1　 　P2（选填“＜”、“＞”或“＝”）。
20．（5分）在“用伏安法测小灯泡的电阻”实验中，连接的电路如图甲所示。待测小灯泡的额定电压为2.5V，电源电压为3V。

（1）在连接电路时，开关必须 　 　，滑动变阻器的滑片应位于 　 　端。
（2）闭合开关，移动变阻器的滑片，多次测量，并绘出小灯泡的I﹣U图象如图乙所示，则小灯泡正常发光时的电阻为 　 　Ω（保留1位小数）。
（3）由图象可知，小灯泡两端电压增大时，其电阻 　 　（选填“变化”或“不变”）。
（4）实验中，当滑动变阻器接入电路中的阻值为10Ω时，小灯泡的实际功率为 　 　W。
21．（6分）在烧杯中倒入水，用弹簧测力计吊着一个圆柱体，测出它的重力。再使其下表面刚好与水面接触，但未浸入水中，如图甲所示。缓慢地把圆柱体浸入水中，记下弹簧测力计的示数和圆柱体下降的高度（圆柱体未触底），并把实验数据记录在下表中（g取10N/kg）。
实验次数
1
2
3
4
5
6
7
弹簧测力计示数F/N
10
8
6
4
4
4
4
圆柱体下降高度h/cm
1
2
3
4
5
6
7

（1）由表中数据可知：浮力的大小与物体浸没在液体中的深度 　 　。
（2）某次实验中，圆柱体浸入水中时，弹簧测力计的示数如图乙所示，读数为 　 　N。
（3）由表中的实验数据，可求出圆柱体的密度为 　 　kg/m3。
（4）若烧杯的底面积为160cm2，当弹簧测力计吊着圆柱体浸没在容器中时，与其未浸入水中时相比，水对容器底部的压强增加了 　 　Pa。
（5）请画出图甲中物体所受重力的示意图。
（6）“天宫一号”空间站处于微重力环境，重力可以忽略不计。王亚平老师在空间站演示了如图丙所示的实验，实验中乒乓球停留在水中静止不动，此时乒乓球 　 　（选填“受到”或“不受”）浮力。
22．（5分）物理课外活动中，小明同学设计了一个电子身高测量仪，其电路图如图所示，电源电压不变，R是固定的、竖直放置的硬电阻棒，总长为30cm，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP右端P与电路接触良好。小弟身高为158cm，用该测量仪测量时，电流表示数为0.5A，电压表的示数为2V；小妹身高为155cm，用此测量仪测量时，电流表的示数为0.6A，电压表的示数为1.5V。
（1）R0在电路中的作用是 　 　。
（2）若把电压表改装成身高指示计，其刻度是 　 　（选填“均匀”或“不均匀”）的。
（3）求电源电压和定值电阻R0的阻值（写出必要的文字说明、表达式及最后结果）。
（4）若电压表量程为0～3V，电流表量程为0～0.6A，为了保证电路各元件安全工作，该电子身高测量仪能测量的最大身高是 　 　cm。


2023年吉林省实验繁荣中学中考物理二模试卷
参考答案与试题解析
一、选择题（本题共10小题，每小题只有一项最符合题目要求，每小题2分，共20分）
1．【解答】解：A、墙上手影是光的直线传播形成的，故A正确；
BC、海市蜃楼和美丽的彩虹是光的折射形成的，故BC错误；
D、桥在水中的倒影是光的反射形成的，故D错误；
故选：A。
2．【解答】解：单纯从减轻无人机质量的要求考虑，由公式ρ＝可得m＝ρV，可知在无人机体积一定的情况下，要减轻质量，只能选择密度较小的材料。
故选：B。
3．【解答】解：A、湖水结冰，是凝固现象，故A错误；
B、冰雪消融，是熔化现象，故B错误；
C、云雾缭绕，是空气中的水蒸气遇冷液化为小水珠，是液化现象，故C正确；
D、美丽雾凇，是空气中的水蒸气遇冷凝华为小冰晶，是凝华现象，故D错误。
故选：C。
4．【解答】解：智能控温加热手套是利用电流的热效应来工作的，电热水壶与加热手套的原理相同，故B符合题意，ACD不符合题意。
故选：B。
5．【解答】解：A、晒太阳，人体吸收热量，内能增加，属于热传递改变物体内能，故A错误；
B、喝冷饮时，冷饮吸收热量，内能增加，通过热传递的方式改变内能，故B错误；
C、热水袋取暖，人体吸收热量，内能增加，属于热传递改变物体内能，故C错误；
D、铁丝反复弯折后会发热，是通过做功的方式改变物体的内能，故D正确。
故选：D。
6．【解答】解：
A、家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的灯泡与空调并联，故A符合安全用电原则；
B、将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，故B符合安全用电原则；
C、使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故C不符合安全用电原则；
D、空调是大功率用电器，工作时通过连接线的电流会较大，如果导线横截面积过小，则导线的电阻就会较大，由焦耳定律可知，在一定时间内电流通过连接线产生的热量就会增加，容易引起火灾等安全事故，故D符合安全用电原则。
故选：C。
7．【解答】解：由电路图知，闭合开关S，两电阻串联，电流表测电路中电流，电压表测R1两端电压。
闭合开关S，电流表指针明显偏转，说明电路为通路，即没有断路；电压表几乎无示数，根据U＝IR可知，与电压表并联部分的电阻为0，所以故障是R1短路，故A正确，BCD错误。
故选：A。
8．【解答】解：
A、用手掌平托着两个鸡蛋匀速升高50cm，鸡蛋在手施加的力的方向上通过了距离，所以手对鸡蛋做了功，故A错误；
B、用手掌平托着两个鸡蛋匀速升高50cm，鸡蛋的质量不变，速度不变，动能不变，高度变大，重力势能变大，不是动能转化为重力势能，故B错误；
C、手掌对鸡蛋做的功大约是：W＝Gh＝1N×0.5m＝0.5J，故C正确；
D、两个鸡蛋的重力约为1N，与手的接触面积约为10cm2＝1×10﹣3m2，则压强为：p＝＝＝＝1000Pa，故D错误。
故选：C。
9．【解答】解：A、核能消耗后不可能在短期内从自然界得到补充的能源，其属于不可再生能源，故A错误；
B、核裂变的材料有很强的放射性，使用不当会对人类造成危害，故B错误；
C、核电站是利用裂变的链式反应发电的，故C正确；
D、核电站发电过程中的能量转化为核能转化为内能，内能转化为机械能，机械能转化为电能，故D错误。
故选：C。
10．【解答】解：A、由图可知n＝3，因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝3×5N﹣12N＝3N，故A错误；
B、滑轮组的机械效率：η＝＝＝＝＝×100%＝80%，故B正确；
C、由图可知，滑轮A为定滑轮，定滑轮只能改变力的方向，不能改变力的大小，故C错误；
D、由η＝＝＝＝可知，滑轮组机械效率与物体被提升的高度无关，故D错误。
故选：B。
二、非选择题（本题共12小题，11～21题每空1分、作图3分，22题5分，共50分）
11．【解答】解：（1）声音是有物体的振动产生的，鸟的发声器官由于振动发出声音；
（2）声音的传播需要介质，声音通过空气传入人耳；
（3）市区里，大量的树木可以在传播过程中减弱噪声。
故答案为：振动；空气；传播过程中。
12．【解答】解：（1）用手按压鼻夹，鼻夹形状发生改变，使其贴合脸部，说明力可以改变物体的形状；
口罩的鼻夹与鼻梁接触处附有海绵，其目的是在压力一定时，通过增大受力面积来减小鼻夹对鼻梁的压强；
（2）熔喷无纺布纤维表面携带大量电荷，能够吸引空气中的轻小物体。
故答案为：（1）形状；减小；（2）吸引。
13．【解答】解：（1）船桨在使用的过程中，相当于一个杠杆，以船桨的上端为支点，划动时，动力臂小于阻力臂，属于费力杠杆，费力但省距离；
（2）爷爷戴的远视眼镜的镜片是凸透镜，凸透镜对光线具有会聚作用；
（3）小船静静地漂在水面时，受到的浮力和自身的重力相等，即小船受到的浮力等于小船的总重；
（4）水中的鱼反射的光从水中进入人的眼睛被看到是因为发生了光的折射，根据光的折射规律可知，折射光线向远离法线的方向偏折，所以看到的虚像的位置和实际位置相比变浅，故在叉鱼时，小明应瞄准看到的鱼的下方才能叉到鱼。
故答案为：（1）费力；（2）会聚；（3）等于；（4）下方。
14．【解答】解：（1）足球比赛实况是由通信卫星利用电磁波来传递的；
（2）足球离开运动员的脚后还能继续运动，是因为足球具有惯性，仍要保持原来运动状态不变；足球在运动过程中，克服摩擦做功，有一部分机械能转化为内能，足球的机械能减小；
（3）守门员看到足球迎面飞来，选取的参照物是守门员自己。
故答案为：（1）电磁；
（2）惯性；减小；
（3）守门员自己。
15．【解答】解：（1）将小罐内的空气加热后，小罐内空气由于热膨胀排出一部分，迅速倒扣在皮肤上，小罐内火熄灭，温度降低，空气收缩，大气压强减小，小罐在外界大气压作用下吸在皮肤上；
（2）在熬制中药的过程中，我们能够嗅到明显的中药味，这是扩散现象，说明分子在不停地做无规则运动；
（3）电煎药壶消耗的电能W＝0.11kW•h＝3.96×105J，由题意可知：
W＝P高t高+P文t文，
t＝t高+t文，
即：3.96×105J＝500W×t高+100W×（18×60s﹣t高）
解得：t高＝720s＝12min。
故答案为：（1）大气压；（2）扩散；（3）12。
16．【解答】解：（1）闭合开关后，使导线ab在磁场中左右运动，即导线做切割磁感线运动，因此会有感应电流产生，此时电流表指针能发生偏转；这是电磁感应现象，把机械能转化为电能，利用它人们发明了发电机；
（2）法拉第是最早发现电磁感应现象的科学家。
故答案为：（1）发生偏转；机械；（2）法拉第。
17．【解答】解：（1）做“探究平面镜成像的特点”的实验，为使像清晰，此实验应在较暗的环境进行。
（2）由图甲知，物与平面镜的距离为20cm，因像与物到镜面的距离相等，故当蜡烛B移到40cm+20cm＝60cm刻度线处时，蜡烛B与蜡烛A的像完全重合。
（3）虚像不能成在光屏上，移去蜡烛B，在其原来位置上放一块光屏，光屏上承接不到蜡烛A的像，说明平面镜所成的像是虚像。
（4）在（3）的基础上，撤去玻璃板，在40cm刻度线处放一个凸透镜，再向右移动光屏，此时物距不变，像距变大，像距大于物距，会得到清晰的烛焰像，即成倒立、放大的实像，投影仪就是利用了此成像特点。
（5）如图乙所示，一束光与镜面成30°角射向平面镜，过入射点作出法线，入射角为60°，根据反射角等于入射角，据此画出反射光线，反射角的度数为60°，如下所示：

故答案为：（1）较暗；（2）60；（3）虚像；（4）投影仪；（5）
18．【解答】解：（1）根据影响加热时间的因素有：水量的多少、是否加盖等，若缩短水沸腾前的加热时间，可采用减少水量或加盖；
（2）图乙中温度计的分度值为1℃，液柱的上表面与第84条刻度线对齐，则温度计的读数为95℃；
（3）由图像可知，水沸腾时继续吸热，温度保持不变；
设小明同学烧杯中水的质量为m1，小红同学烧杯中水的质量为m2，
由图象丙知，小红和小明加热到水沸腾所用的时间相同Q1＝Q2，即吸收的热量相同，初温不同，末温相同，
小明的实验水温变化量Δt1＝6℃，小红的实验水温变化量Δt2＝8℃，根据吸热公式Q吸＝cmΔt可知，
Q1＝cm1Δt1＝6cm1，Q1＝cm2Δt2＝8cm2，即6cm1＝8cm2，
所以＝＝＝4：3。
故答案为：（1）减少水量或加盖；（2）95；（3）不变；4：3。
19．【解答】解：（1）实验中，应在水平方向拉着木块做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数才等于摩擦力的大小。
（2）探究滑动摩擦力的大小与接触面粗糙程度的关系，要控制压力大小相同，故甲、丙两图是探究滑动摩擦力的大小与接触面粗糙程度的关系。在图乙的实验中，因砝码相对木块没有相对运动的趋势，故砝码受到的摩擦力为0N。
（3）在图甲中，分别以速度v1和v2（v1＞v2）水平拉着木块做匀速直线，因压力大小和接触面的粗糙程度不变，故木块受到的滑动摩擦力不变，拉力大小不变，根据P＝Fv，故通过相同的路程，则先后两次拉力所做功的功率P1＞P2。
故答案为：（1）匀速直线；（2）甲丙；0；（3）＞。
20．【解答】解：（1）在连接电路时，开关必须断开，滑动变阻器的滑片应位于阻值最大处，即A端；
（2）灯在额定电压下正常发光，根据通过小灯泡的电流随其两端电压变化关系的图象乙可知，当在额定电压下的电流为0.3A，
由欧姆定律可知灯正常发光时的电阻：R＝＝8.3Ω；
（3）从乙图可以看出，电压增大的数值比对应的电流增大的数值大，根据欧姆定律小灯泡灯丝的电阻随电压的增大逐渐变大；
（4）灯泡和滑动变阻器串联接入电路，通过灯泡和滑动变阻器的电流相等，由图可知通过灯泡的电流为0.2A时，灯泡两端的电压为2V，
根据欧姆定律可得滑动变阻器两端的电压为UAB＝I′RAB＝0.2A×10Ω＝2V，
串联电路总电压等于各部分电压之和，则电源电压U＝UL+UAB＝1V+2V＝3V，与实验电源吻合，
则灯泡的实际功率：P＝ULI′＝1V×0.2A＝0.2W。
故答案为：（1）断开；A；（2）8.3；（3）变化；（4）0.2。
21．【解答】解：（1）由表格4、5、6、7的数据知，物体完全浸没后深度增加，但弹簧测力计的示数不变，由称重法F浮＝G﹣F知浮力不变，故可以得出浮力的大小与物体浸没在液体中的深度无关；
（2）由图知弹簧测力计的分度值为0.1N，示数为7.5N；
（3）由表格数据知在完全浸没前，深度每增加1cm，弹簧测力计的示数就减小2N，所以当深度h＝0cm时，圆柱体的重力G＝12N，
由G＝mg知圆柱体的质量为：
m＝＝＝1.2kg；
物体完全浸没时弹簧测力计的示数为4N，此时的浮力为：
F浮＝G﹣F＝12N﹣4N＝8N，
利用阿基米德原理F浮＝ρ液gV排得圆柱体的体积为：
V＝V排＝＝＝8×10﹣4m3，
则圆柱体的密度：
ρ＝＝＝1.5×103kg/m3；
（4）由V＝Sh得浸入水中时水面升高的高度为：
Δh＝＝＝0.05m，
水对容器底部的压强增加了：
Δp＝ρ水gΔh＝1.0×103kg/m3×10N/kg×0.05m＝500Pa；
（5）重力方向竖直向下，重力的作用点在重心上，见下图：
；
（6）乒乓球停留在水中处于静止状态，竖直方向受到的重力和浮力是一对平衡力，大小相等，太空是失重状态，重力为0，所以浮力等于0。
故答案为：（1）无关；（2）7.5；（3）1.5×103；（4）500；（5）见下图；（6）不受。
22．【解答】解：由电路图可知，R与R0串联，电压表测R两端电压UR电流表测电路中的电流，
（1）由电路图可知，当R接入电路的阻值为零时，电阻R0可以防止电路短路，所以电阻R0在电路中起保护电路的作用；
（2）被测身高增加时，滑动变阻器电阻棒接入电路的长度增加；
根据I＝可知电路中的电流为：I＝，根据U＝IR可知，定值电阻R0两端的电压：U0＝IR0＝×R0，由于串联电路中总电压等于各分电压之和，滑动变阻器两端的电压：UR＝U﹣U0＝U﹣×R0＝U﹣，
由此可知：电压表示数与R不成正比，所以，若把电压表改装成身高指示计，其刻度是不均匀的；
（3）电流表示数为0.5A时，根据I＝可知电源电压：
U＝U1+I1R0＝2V+0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
电流表的示数为0.6A，根据I＝可知电源电压：
U＝U2+I2R0＝1.5V+0.6A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
解①②可得：R0＝5Ω，U＝4.5V；
（4）当小弟测量身高时，电流表的示数为0.5A，电阻棒接入电路中的电阻为：R1＝＝＝4Ω；
当小妹测量身高时，电流表的示数为0.6A，电阻棒接入电路中的电阻为R2＝＝＝2.5Ω；
则电阻棒的阻值与长度之间的关系是：＝0.5Ω/cm，
当电压表示数最大为3V时，由串联电路的分压规律可知滑动变阻器接入电路的阻值最大，此时电路中电流最小，
此时R0两端的电压：U0＝U﹣UR＝4.5V﹣3V＝1.5V，
电路中的最小电流：I小＝＝＝0.3A，
此时身高测量仪测量的身高最大，滑动变阻器接入电路的最大阻值：
R滑大＝＝＝10Ω，
则该测量仪器能测量的最大高度：155cm+＝170cm。
故答案为：（1）保护电路；
（2）不均匀；
（3）电源电压为4.5V，定值电阻R0的阻值为5Ω。
（4）170。
