    2023年内蒙古呼伦贝尔市根河市阿龙山中学中考物理二模试卷

    展开
    这是一份2023年内蒙古呼伦贝尔市根河市阿龙山中学中考物理二模试卷,共15页。

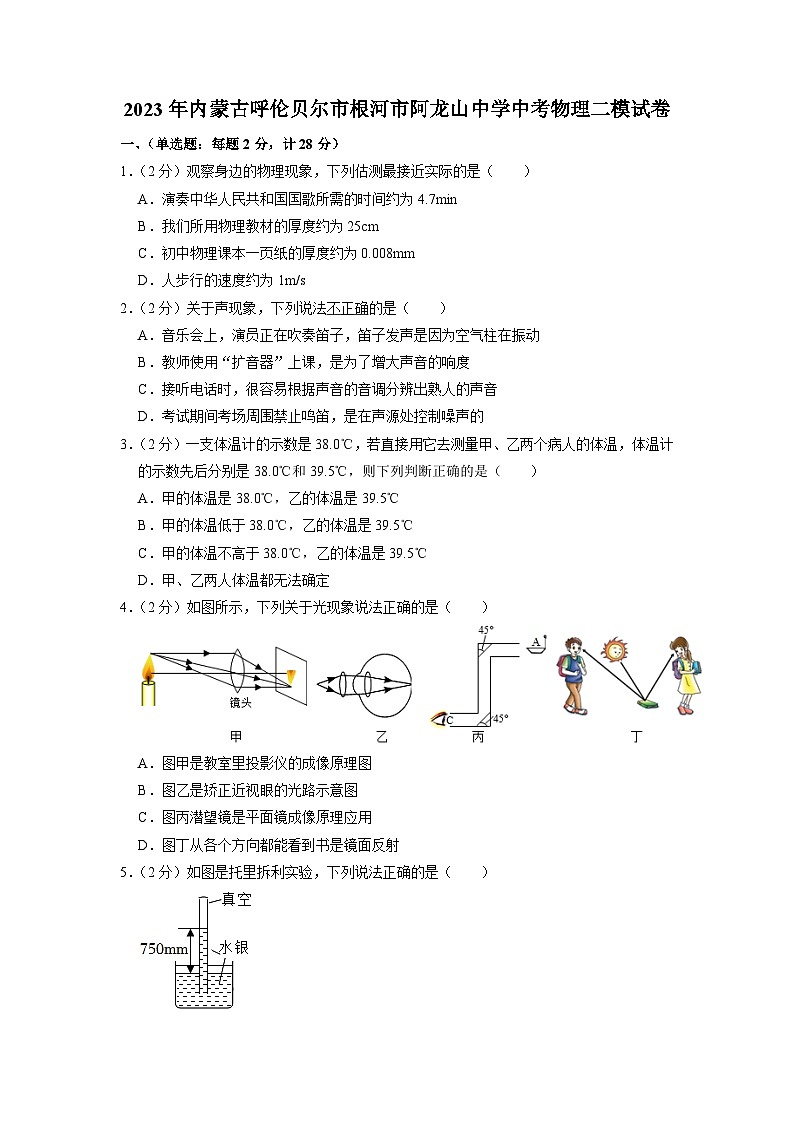

    2023年内蒙古呼伦贝尔市根河市阿龙山中学中考物理二模试卷
    一、(单选题:每题2分,计28分)
    1.(2分)观察身边的物理现象,下列估测最接近实际的是(  )
    A.演奏中华人民共和国国歌所需的时间约为4.7min
    B.我们所用物理教材的厚度约为25cm
    C.初中物理课本一页纸的厚度约为0.008mm
    D.人步行的速度约为1m/s
    2.(2分)关于声现象,下列说法不正确的是(  )
    A.音乐会上,演员正在吹奏笛子,笛子发声是因为空气柱在振动
    B.教师使用“扩音器”上课,是为了增大声音的响度
    C.接听电话时,很容易根据声音的音调分辨出熟人的声音
    D.考试期间考场周围禁止鸣笛,是在声源处控制噪声的
    3.(2分)一支体温计的示数是38.0℃,若直接用它去测量甲、乙两个病人的体温,体温计的示数先后分别是38.0℃和39.5℃,则下列判断正确的是(  )
    A.甲的体温是38.0℃,乙的体温是39.5℃
    B.甲的体温低于38.0℃,乙的体温是39.5℃
    C.甲的体温不高于38.0℃,乙的体温是39.5℃
    D.甲、乙两人体温都无法确定
    4.(2分)如图所示,下列关于光现象说法正确的是(  )

    A.图甲是教室里投影仪的成像原理图
    B.图乙是矫正近视眼的光路示意图
    C.图丙潜望镜是平面镜成像原理应用
    D.图丁从各个方向都能看到书是镜面反射
    5.(2分)如图是托里拆利实验,下列说法正确的是(  )

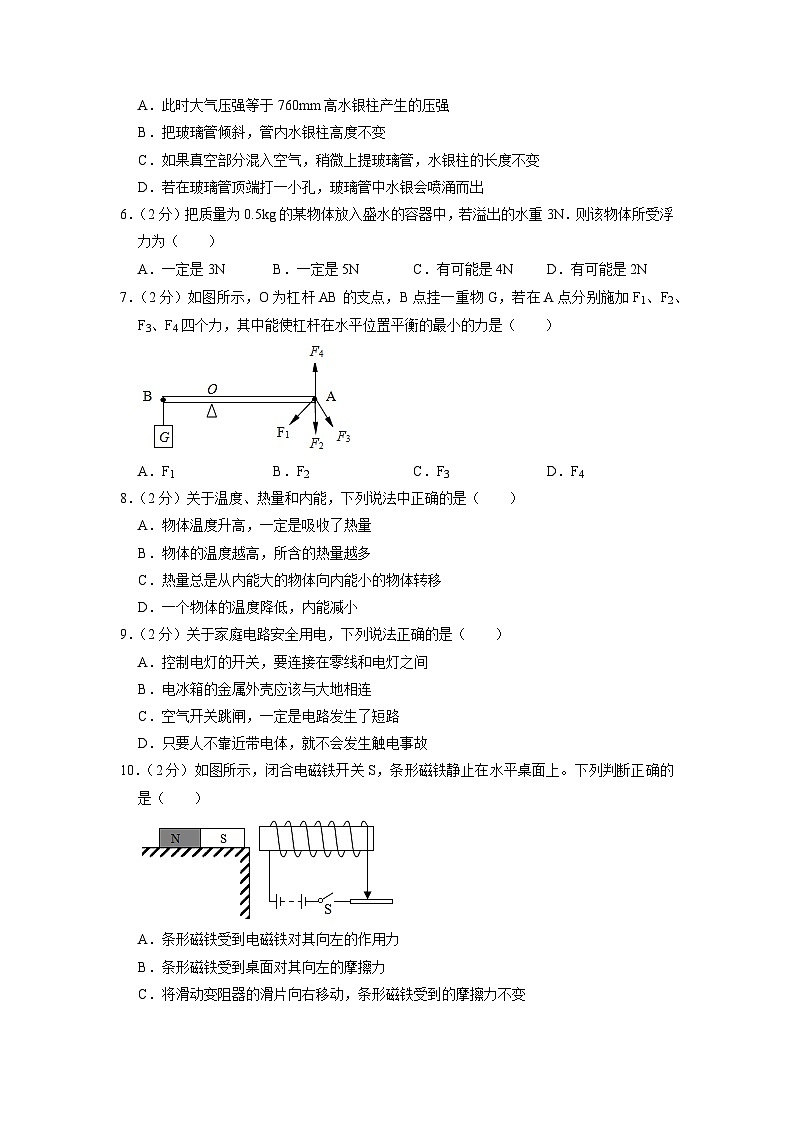

    A.此时大气压强等于760mm高水银柱产生的压强
    B.把玻璃管倾斜,管内水银柱高度不变
    C.如果真空部分混入空气,稍微上提玻璃管,水银柱的长度不变
    D.若在玻璃管顶端打一小孔,玻璃管中水银会喷涌而出
    6.(2分)把质量为0.5kg的某物体放入盛水的容器中,若溢出的水重3N.则该物体所受浮力为(  )
    A.一定是3N B.一定是5N C.有可能是4N D.有可能是2N
    7.(2分)如图所示,O为杠杆AB的支点,B点挂一重物G,若在A点分别施加F1、F2、F3、F4四个力,其中能使杠杆在水平位置平衡的最小的力是(  )

    A.F1 B.F2 C.F3 D.F4
    8.(2分)关于温度、热量和内能,下列说法中正确的是(  )
    A.物体温度升高,一定是吸收了热量
    B.物体的温度越高,所含的热量越多
    C.热量总是从内能大的物体向内能小的物体转移
    D.一个物体的温度降低,内能减小
    9.(2分)关于家庭电路安全用电,下列说法正确的是(  )
    A.控制电灯的开关,要连接在零线和电灯之间
    B.电冰箱的金属外壳应该与大地相连
    C.空气开关跳闸,一定是电路发生了短路
    D.只要人不靠近带电体,就不会发生触电事故
    10.(2分)如图所示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。下列判断正确的是(  )

    A.条形磁铁受到电磁铁对其向左的作用力
    B.条形磁铁受到桌面对其向左的摩擦力
    C.将滑动变阻器的滑片向右移动,条形磁铁受到的摩擦力不变
    D.若只改变电源的正负极,条形磁铁受到的摩擦力变大

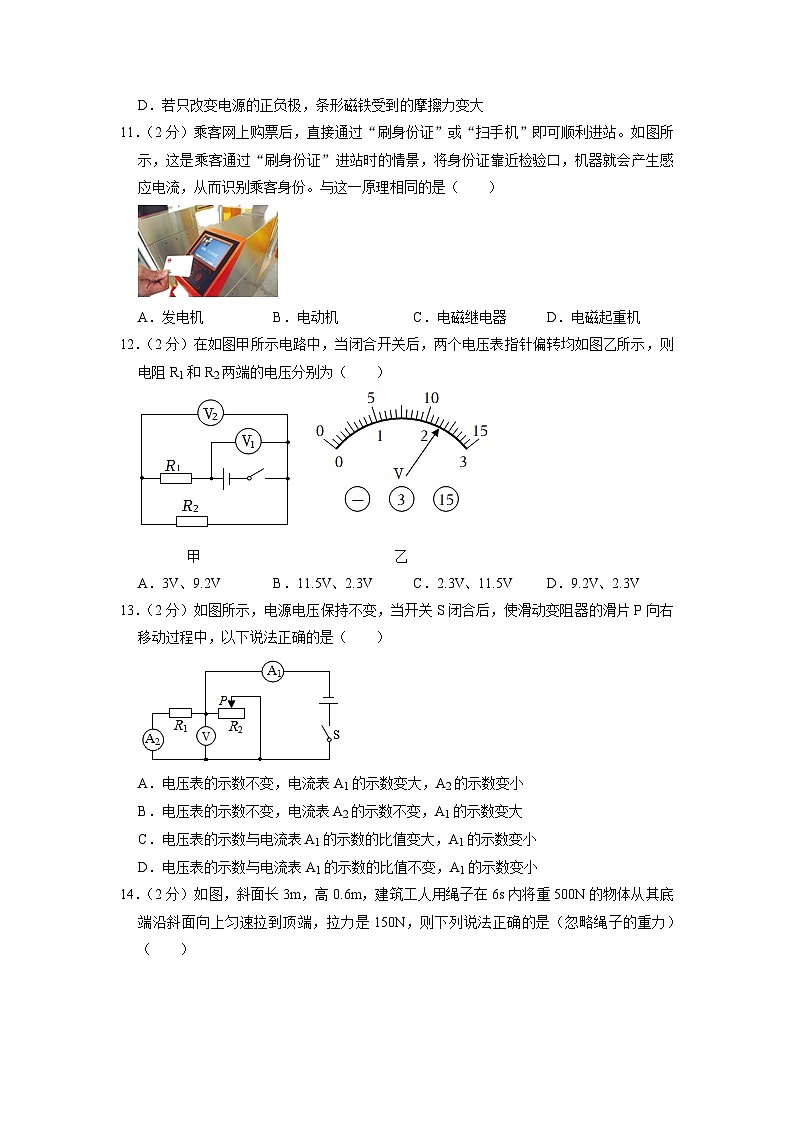

    11.(2分)乘客网上购票后,直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示,这是乘客通过“刷身份证”进站时的情景,将身份证靠近检验口,机器就会产生感应电流,从而识别乘客身份。与这一原理相同的是(  )

    A.发电机 B.电动机 C.电磁继电器 D.电磁起重机
    12.(2分)在如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为(  )

    A.3V、9.2V B.11.5V、2.3V C.2.3V、11.5V D.9.2V、2.3V
    13.(2分)如图所示,电源电压保持不变,当开关S闭合后,使滑动变阻器的滑片P向右移动过程中,以下说法正确的是(  )

    A.电压表的示数不变,电流表A1的示数变大,A2的示数变小
    B.电压表的示数不变,电流表A2的示数不变,A1的示数变大
    C.电压表的示数与电流表A1的示数的比值变大,A1的示数变小
    D.电压表的示数与电流表A1的示数的比值不变,A1的示数变小
    14.(2分)如图,斜面长3m,高0.6m,建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端,拉力是150N,则下列说法正确的是(忽略绳子的重力)(  )

    A.拉力所做的功是300J B.拉力的功率是50W
    C.斜面的机械效率是80% D.斜面上的摩擦力是50N
    二、(填空题:每空1分,计10分)
    15.(2分)声音传播的快慢与    、   有关。
    16.(2分)现代生活,智能手机给人们带来了许多便利,但是长时间使用手机容易使眼睛的晶状体变厚,折光能力变强,成像落在视网膜    (填“前方”或“后方”)从而形成近视眼,为矫正近视眼应佩戴由    透镜片做的眼镜。
    17.(2分)一艘轮船从海里驶入江里,它所露出液面的体积    ;一艘潜水艇始终保持悬浮时,它由海里驶入江里,它所受到的浮力    。(以上两空均填“变大”、“不变”或“变小”)
    18.(2分)将一根塑料绳一端扎紧,把绳尽可能撕成细丝,用手从上向下捋几下,观察到细丝张开了,这是因为    ,这种使塑料丝带电的方法称为    。
    19.(2分)有一台电动机,额定电压为3V,额定电流为1A,电动机线圈的电阻为0.5Ω,这台电动机正常工作1min,产生的热量为    J,输出的机械能为    J。
    三、(作图和实验探究题:作图题2分,实验探究15分,计17分)
    20.(2分)如图所示,薄凸透镜与薄凹透镜恰好共着同一个主光轴和同一个焦点F,一条入射光线射向薄凹透镜的右侧焦点F。请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图


    21.(8分)小芳用斜面、木板、毛巾、棉布和小车探究“阻力对物体运动的影响”,如图1甲所示。

    (1)实验时要固定斜面,并让小车从斜面上同一位置由静止滑下,目的是使小车到达水平面时的速度大小    。
    (2)图1乙是小车在水板、毛巾、棉布表面上运动时,速度随时间的变化图像,其中表示小车在毛巾上运动的是    (选填“a”“b”或“c”)。
    (3)在斜面上滑行的小车受到的重力和斜面对小车的支持力    (选填“是”或“不是”)一对平衡力,从二力平衡的条件来看,你这样判断的根据是    。
    (4)在大量类似实验的基础上,经过科学推理可以得到牛顿第一定律,采用这种研究方法的还有    。
    A.探究影响压力作用效果的因素
    B.探究影响滑动摩擦力大小的因素
    C.探究声音能否在真空中传播
    (5)牛顿第一定律在实际生活中有着广泛的应用,一架在空中水平向右匀速飞行的飞机上,自由落下了一颗炸弹。如图2所示是炸弹落地前与飞机位置关系的情形,不计空气对炸弹的阻力,炸弹与飞机的位置关系正确的是    图;
    (6)给本实验增加一小木块,把它放在木板上的同一位置,让同一小车从同一斜面的不同高度由静止滑下,观察小车推动小木块在木板表面滑行的距离,可以探究小车的动能与    的关系。
    22.(7分)小明同学在“伏安法测电阻”的实验中:

    (1)在连接电路时,开关S应处于   的状态,滑动变阻器的滑片P应放在电阻最   的位置。
    (2)小明同学连接了如图甲的电路,闭合开关,电流表   示数,电压表   示数。(两空均选填“有”或“无”)
    (3)他仔细检查电路,发现有一根导线连接错误,请你在答图甲中错误的导线上画“×”,并用笔画线代替导线画出正确的一根连接导线。
    (4)正确连接电路后,闭合开关,调节滑动变阻器滑片P,当电压表的示数为2V时,观察到电流表示数如图乙所示,他记下数据并算出电阻R的阻值为   Ω。
    (5)同组小斌同学继续向   (选填“A”或“B”)端移动滑片P,适当增大电阻R两端的电压,并进行了多次测量计算电阻的平均值从而减小实验误差。
    四、(计算题:15分)
    23.(5分)爸爸开满载质量为1.8×103kg的小轿车带小明去旅行,如图所示,汽车行驶过程中牵引力的功率恒为1.2×105W。汽车从启动到匀速运动之前行驶的路程为150m,汽车匀速运动过程中受到的阻力保持不变,运动的速度v与时间t的关系如图所示,则:(g=10N/kg)
    (1)在10s内,牵引力做了多少功?
    (2)小轿车匀速运动时,牵引力是多少?
    (3)当汽车牵引力做功7.2×106J时,汽车行驶路程多少米。

    24.(5分)中国人民解放军海军山东舰是中国首艘自主建造的国产常规动力航母,山东舰航母长约315米,宽约75米,可以搭载36架歼~15舰载机,满载排开水的体积约5×104m3,最大吃水深度为10.5m(指最底部到水面的竖直距离)
    (1)山东舰满载时所受的浮力为多少?(g=10N/kg)
    (2)满载时山东舰底部受到的海水压强是多少?(海水密度取ρ=1.0×103kg/m3)
    25.(5分)如图甲所示的是智能多功能热菜板,该热菜板有“高温挡”、“中温挡”、“低温挡”三种加热功能,其电路原理如图乙所示。通过开关S1和S2的不同接法组合,实现三挡加热功能,R1、R2均为加热定值电阻,已知“高温挡”的功率为440W,“中温挡”的功率为220W。求:

    (1)S1闭合,S2接b时的正常工作电流为多少?
    (2)热菜板在“低温挡”正常工作时的功率为多少?
    (3)某次使用时,断开家中其他所有用电器后,先让热菜板以“高温挡”工作110s,后转“低温挡”工作440s,观察到标有“1800r/(kW•h)”的电能表转盘在这550s内转了40转,热菜板工作的实际电压是多少?

    2023年内蒙古呼伦贝尔市根河市阿龙山中学中考物理二模试卷
    参考答案与试题解析
    一、(单选题:每题2分,计28分)
    1.【解答】解:A、我国的国歌长度较小,完整播放一遍中华人民共和国国歌所需的时间不到1min,在47s左右。故A不符合实际;
    B、中学生的食指宽度约1cm,我们所用物理教材的厚度与此差不多,在1cm左右。故B不符合实际;
    C、人的头发的直径在80μm左右,初中物理课本一页纸的厚度与此差不多,在80μm=0.08mm左右。故C不符合实际;
    D、人正常步行的速度在4km/h=4×m/s≈1m/s左右。故D符合实际。
    故选:D。
    2.【解答】解:A、声音是物体振动产生的,笛子发声是因为空气柱在振动。故A正确;
    B、老师利用扩音器上课,使用扩音器可以增大声音的响度。故B正确;
    C、接听电话时,很容易分辨出熟人的声音,这主要是根据声音的音色。故C错误;
    D、考试期间考场周围禁止鸣笛,是在声源处控制噪声的,故D正确。
    故选:C。
    3.【解答】解:
    根据体温计的特点,使用前用力甩一下玻璃泡上方的水银才能回到玻璃泡中;
    一支没有甩的体温计的读数是38.0℃,直接用来测量病人的体温,若病人的体温高于38℃,体温计中的水银会上升,测量是比较准确的;若病人的体温不高于38℃,体温计中的水银不会下降,依然显示的是38℃.故甲的体温可能是38℃,也可能低于38℃,乙的体温一定是39.5℃.故C正确。
    故选:C。
    4.【解答】解:
    A、图中透镜成倒立缩小的实像,投影仪成倒立、放大的实像,故A错误;
    B、配戴凸透镜矫正后,物体成像在视网膜上,这是矫正远视眼,故B错误;
    C、潜望镜利用的是平面镜成像,像和物体关于镜面是对称的,故C正确;
    D、从各个方向都能看到书,这是书对光进行了漫反射,使光射到了不同的方向,故D错误。
    故选:C。
    5.【解答】解:A、由图可知,此时水银柱的高度为750mm,则此时大气压等于750mm高水银柱产生的压强,故A错误。
    B、把玻璃管倾斜后,因大气压不变,所以其能支撑的水银柱的高度不变,故B正确。
    C、如果真空部分混入空气,则稍微上提玻璃管时,水银柱上方的空气密度减小,压强变小,对水银柱的压力变小,则水银柱会上升,故C错误。
    D、在玻璃管顶端无小孔时,水银柱处于平衡状态;在玻璃管顶端打一个小孔后,水银柱上表面受到大气压的作用,这个力的方向是向下的,所以水银柱会下降,而不是喷出,故D错误。
    故选:B。
    6.【解答】解:容器装满水时,物体所受浮力:
    F浮=G排=G溢=3N。
    但题目中没有给出装满水这个条件,所以,假如没有装满水,则物体所受浮力一定大于3N,但不是3N,可能是4N,也可能是5N,但不一定是5N,综上分析,选项ABD错误,C正确。
    故选:C。
    7.【解答】解:
    由图可知,动力F4、F2都与OA垂直,则动力F4和F2对应的动力臂就是OA,它是最长的动力臂;
    由杠杆平衡条件F1L1=F2L2可知,在阻力和阻力臂都一定的情况下,动力臂越长则动力越小;因为F4和F2对应的动力臂最长,所以F4和F2最小;
    为使杠杆平衡时,动力和阻力的转动效果是相反的,左边的阻力使杠杆有逆时针转动的效果,则右边的动力应有使杠杆顺时针转动的效果,即动力的方向应向下,所以可判断最小的力是F2。
    故选:B。
    8.【解答】解:A、物体温度升高,可能是物体吸收了热量,也可能是对物体做了功,故A错误;
    B、热量不是状态量,不能说含有或者具有热量,故B错误;
    C、发生热传递的条件是:存在温度差,热量从高温物体传给低温物体,内能大的物体的温度不一定高,故C错误;
    D、一个物体的温度降低,分子无规则运动变慢,内能减小,故D正确。
    故选:D。
    9.【解答】解:A、控制电能的开关接在零线与电灯之间,也可以起到控制电灯的作用。但是在需要更换灯泡或检修电路时,断开开关并不会切断电灯与火线之间的联系,有可能导致触电事故,故A错误;
    B、电冰箱的金属外壳要接地,避免金属外壳漏电时,发生触电事故,故B正确;
    C、空气开关跳闸,是因为电路中电流过大,其原因可能是短路,也可能是用电器的总电功率过大,故C错误;
    D、高压带电体只要人靠近就有触电危险,故D错误。
    故选:B。
    10.【解答】解:
    A、由安培定则得,右手握住螺线管,四指指向电流的方向,大拇指指向电磁铁右端为N极,左侧为S极,同名磁极相互排斥,所以条形磁铁受到电磁铁对其向左的作用力,故A正确;
    B、条形磁铁处于静止状态,水平方向上受到平衡力的作用,水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力,故B错误;
    C、将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变大,根据欧姆定律可知,电路中的电流变小,电磁铁的磁性变弱,排斥力变小,摩擦力和排斥力是一对平衡力,大小相等,所以摩擦力变小,故C错误;
    D、若只改变电源的正负极,电流的方向改变,大小不变,则电磁铁的磁性不变,条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小,此时吸引力与摩擦力是一对平衡力,大小相等,则摩擦力不变,故D错误。
    故选:A。
    11.【解答】解:由题意可知,刷身份证时会产生感应电流,其工作原理为电磁感应现象;
    A.发电机是利用电磁感应的原理,故A符合题意;
    B.电动机是利用通电导体在磁场中受力运动的原理工作的,故B不符合题意;
    CD.电磁继电器、电磁起重机是利用电流的磁效应工作的,故CD不符合题意。
    故选:A。
    12.【解答】解:由电路图可知,电阻R1、R2串联,电压表V1测电源电压,电压表V2测电阻R2两端的电压。
    因串联电路中总电压等于各分电压之和,且两电压表的指针位置相同,
    所以,电压表V1的量程是0~15V,分度值为0.5V,示数为11.5V,则电源的电压U=11.5V,
    电压表V2的量程是0~3V,分度值为0.1V,示数为2.3V,即电阻R2两端的电压U2=2.3V;
    则电阻R1两端的电压U1=U﹣U2=11.5V﹣2.3V=9.2V。
    故选:D。
    13.【解答】解:由电路图可知,R1与R2并联,电流表A2测R1支路的电流,电流表A1测干路电流,电压表测电源两端的电压;
    因电源的电压保持不变,所以,滑片移动时电压表的示数不变;
    因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,即电流表A2示数不变;
    将滑动变阻器的滑片P向右移动时,变阻器接入电路中的电阻变大,由I=可知,通过R2的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A1的示数变小;
    电压表的示数不变,电流表A1的示数变小,其比值变大;
    综上所述,C正确。
    故选:C。
    14.【解答】解:
    A、拉力所做的功:W总=Fs=150N×3m=450J,故A错误;
    B、拉力的功率:P===75W,故B错误;
    C、有用功:W有用=Gh=500N×0.6m=300J,
    斜面的机械效率:η=×100%=×100%≈66.7%,故C错误;
    D、额外功:W额=W总﹣W有用=450J﹣300J=150J,
    由W额=fs可得,物体在斜面上受到的摩擦力:
    f===50N,故D正确。
    故选:D。
    二、(填空题:每空1分,计10分)
    15.【解答】解:声音在不同的介质中传播的速度不同,声音在同一介质的不同温度时传播的速度也不同,
    故答案为:介质种类;温度。
    16.【解答】解:过度用手机玩游戏容易使眼睛的晶状体变厚,折光能力增强,来自远处某点的光会聚在视网膜前方,形成近视眼;应佩戴发散透镜使光线推迟会聚,因凹透镜对光线有发散作用,所以近视眼应该配戴凹透镜才能看清远处的物体。
    故答案为:前方;凹。
    17.【解答】解:(1)当轮船从海里驶入江里,船自重不变,
    因为轮船始终漂浮,
    所以轮船受到的浮力不变;
    因为F浮=ρ液v排g,ρ江水<ρ海水,
    所以排开江水的体积大于排开海水的体积,露出液面的体积变小;
    (2)潜水艇悬浮在海水中和悬浮在江水中,排开水的体积相同,由于ρ江水<ρ海水,由F浮=ρ液v排g可知潜艇由海里驶入江里,它所受到的浮力变小。
    故答案为:变小;变小。
    18.【解答】解:用手捋细丝后,细丝由于摩擦而带上了电荷,同种电荷互相排斥,因此细丝张开;
    用摩擦的方法使物体带电称为摩擦起电。
    故答案为:细丝由于带有同种电荷而互相排斥;摩擦起电。
    19.【解答】解:这台电动机正常工作1min=60s,
    电动机消耗的电能:
    W=UIt=3V×1A×60s=180J;
    产生的电热:
    Q=I2Rt=(1A)2×0.5Ω×60s=30J;
    输出的机械能:
    W机械=W﹣Q=180J﹣30J=150J。
    故答案为:30;150。
    三、(作图和实验探究题:作图题2分,实验探究15分,计17分)
    20.【解答】解:
    指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴;平行于主光轴的光线经凸透镜折射后折射光线通过焦点。如图所示:

    21.【解答】解:(1)实验时要固定斜面,并让小车从斜面上同一位置由静止滑下,目的是使小车到达水平面时的速度大小相同;
    (2)根据图1甲可知,毛巾上上的阻力最短,小车运动的距离最短,速度减小的越快,故属于在毛巾上运动图线的是c;
    (3)在斜面上滑行的小车受到的重力和斜面对小车的支持力并不是作用在同一直线上,大小也不相同,因此,不是一对平衡力;
    (4)在探究“阻力对物体运动的影响”时用到了科学推理法,同样,在研究声音能在真空中传播的实验,也采用了科学推理法;在探究影响压力作用效果的因素和探究影响滑动摩擦力大小的因素,采用了控制变量法和转换法,没有用到实验推理法,故C符合题意。
    (5)由题干中图可知:木块在粗糙水平面上受到的阻力越大,前进的距离越近,在光滑平面上受到的阻力越小,前进的距离越远。由此可以推理:运动的小车所受的阻力为零时,将永远保持匀速直线运动状态;
    不计空气对炸弹的阻力,在水平方向上,由于炸弹具有惯性,仍保持原来的运动状态,所以炸弹与飞机的速度相等,它们相对静止,由图示可知,炸弹与飞机的位置关系为乙图;
    (6)物体的动能与物体的质量和速度有关,根据实验现象,若让同一小车从不同高度处滑下,可以探究小车的动能与速度的关系。
    故答案为:(1)相同;(2)c;(3)不是;两个力不在一条直线上;(4)C;(5)乙;(6)速度。
    22.【解答】解:(1)为防止发生短路现象烧坏电源,连接电路时,开关应处于断开状态,闭合开关前,应使滑动变阻器的阻值处于最大状态,由图可知变阻器的滑片滑在B点时连入电路中的电阻丝阻值最大。
    (2)实验时闭合开关,由题干、题图可知,电压表并不测量电源电压。电压表与电流表串联,然后和电阻并联,即电压表并未直接串联在电路中,电压表有示数,电流表无示数;
    (3)由图可知,电流表与电表串联了,导致电流表没有示数,应将定值电阻右端接线柱与滑动变阻器左端接线柱之间的导线去掉,将此导线改接在电压表中间接线柱上,如图。

    (4)在探究“电流与电阻的关系”实验中,移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图乙所示,图中电流表选用小量程,分度值为0.02A,示数为0.2A,由欧姆定律I=可得,R===10Ω。
    (5)根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,适当增大电阻R两端的电压,应减小滑动变阻器连入电路中的电阻,所以滑片应向A端移动,并进行了多次测量计算电阻的平均值从而减小实验误差。
    故答案为:(1)断开;大;(2)无;有;(3)见上图;(4)10;(5)A。
    四、(计算题:15分)
    23.【解答】解:(1)在10s内,牵引力做的功W=Pt=1.2×105W×10s=1.2×106J;
    (2)小轿车匀速运动时,v=30m/s,根据P===Fv可知牵引力F===4000N;
    (3)汽车从启动到匀速运动之前行驶的路程为150m,从图中可知所用时间t=10s,
    汽车匀速运动过程中所做的功W′=W总﹣W=7.2×106J﹣1.2×106J=6×106J,
    汽车匀速行驶的路程s′===1500m,
    汽车行驶路程s=s0+s′=1500m+150m=1650m。
    答:(1)在10s内,牵引力做了1.2×106J的功;
    (2)小轿车匀速运动时,牵引力是4000N;
    (3)当汽车牵引力做功7.2×106J时,汽车行驶路程1650m。
    24.【解答】解:(1)山东舰满载时所受的浮力:F浮=ρ海水gV排=1.0×103kg/m3×10N/kg×5×104m3=5×108N;
    (2)满载时山东舰底部受到的海水压强:p=ρ海水gh=1.0×103kg/m3×10N/kg×10.5m=105000Pa。
    答:(1)山东舰满载时所受的浮力为5×108N;
    (2)满载时山东舰底部受到的海水压强为105000Pa。
    25.【解答】解:当S1闭合,S2拨到a时,R1、R2并联;当S1断开,S2拨到a时,R1、R2串联;当S1闭合,S2拨到b时,电路为R1的简单电路;
    因为并联电路的总电阻小于各支路的电阻,串联电路中的总电阻大于各串联导体的电阻,所以由P=UI=可知,R1、R2并联时,电路中的电阻最小,电功率最大,热菜板为高温挡;R1、R2串联时,电路中的电阻最大,电功率最小,热菜板为低温挡;电路为R1的简单电路时,热菜板为中温挡;
    (1)S1闭合,S2接b时,电路为R1的简单电路,热菜板为中温挡,由P=UI可知,此时正常工作电流:I中温===1A;
    (2)由P=UI=可知,中温挡时电路的电阻:R中温===220Ω,
    因为中温挡时,电路为R1的简单电路,所以R1的阻值:R1=R中温=220Ω,
    因为电路的总功率等于所有用电器的功率之和,所以电阻R2的功率为:P2=P高﹣P中=440W﹣220W=220W,
    则R2的电阻:R2===220Ω,
    因为热菜板在“低温挡”时,R1、R2串联,所以低温挡的功率:P===110W;
    (3)电能表上标有“1800r/(kW•h)”的字样,表示电路中每消耗1kW•h的电能,电能表的转盘转1800转,
    电能表的转盘转40转时,热菜板消耗的电能:W==kW•h=×3.6×106J=8×104J,
    热菜板以“高温挡”工作时,R1和R2并联,R并===110Ω,工作110s消耗的电能:
    W1=t1=×110s,
    热菜板以“低温挡”工作时,R1和R2串联,R串=220Ω+220Ω=440Ω,工作440s消耗的电能:
    W2=t2=×440s,
    由题知,W1+W2=W=8×104J,
    即×110s+×440s=8×104J,
    解得:U实=200V。
    答:(1)S1闭合,S2接b时的正常工作电流为1A;
    (2)热菜板在“低温挡”正常工作时的功率为110W;
    (3)热菜板工作的实际电压是200V。
