2023年云南省曲靖市四校联考中考第一次模拟考试物理试题

这是一份2023年云南省曲靖市四校联考中考第一次模拟考试物理试题，共17页。试卷主要包含了单选题，多选题，填空题，实验题，计算题，作图题等内容，欢迎下载使用。

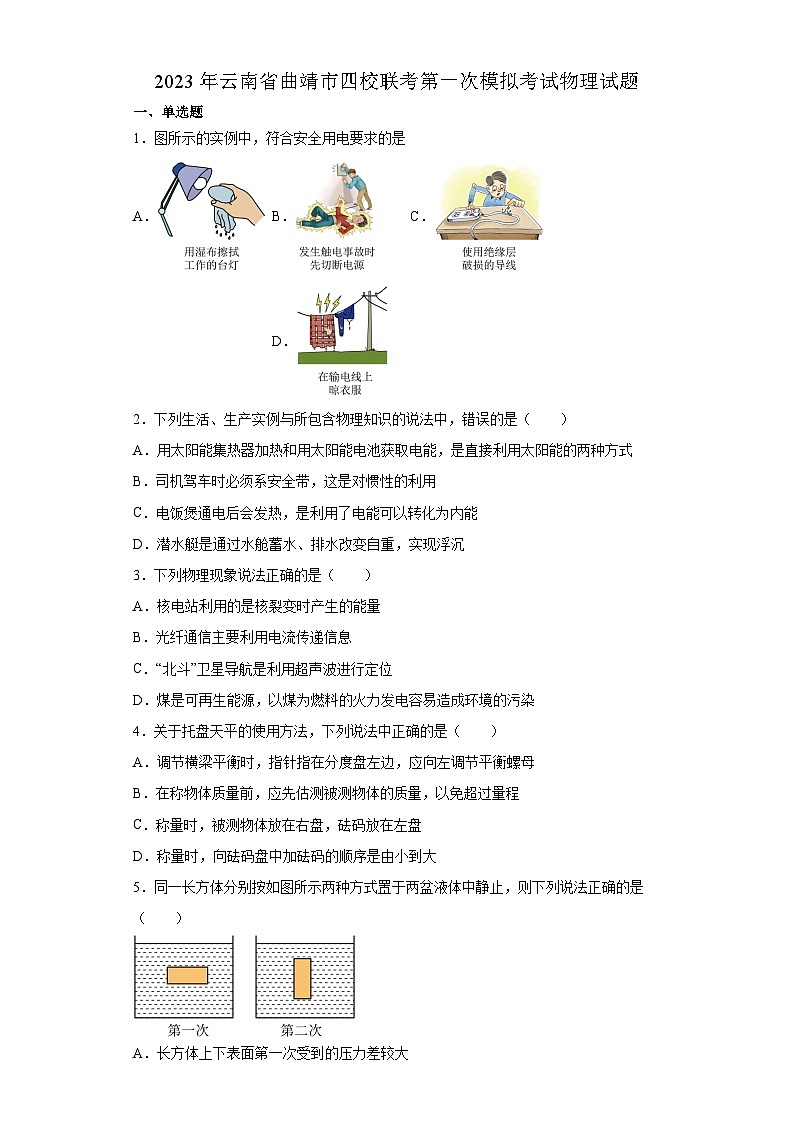

2023年云南省曲靖市四校联考第一次模拟考试物理试题
一、单选题
1．图所示的实例中，符合安全用电要求的是
A． B． C． D．
2．下列生活、生产实例与所包含物理知识的说法中，错误的是（　　）
A．用太阳能集热器加热和用太阳能电池获取电能，是直接利用太阳能的两种方式
B．司机驾车时必须系安全带，这是对惯性的利用
C．电饭煲通电后会发热，是利用了电能可以转化为内能
D．潜水艇是通过水舱蓄水、排水改变自重，实现浮沉
3．下列物理现象说法正确的是（　　）
A．核电站利用的是核裂变时产生的能量
B．光纤通信主要利用电流传递信息
C．“北斗”卫星导航是利用超声波进行定位
D．煤是可再生能源，以煤为燃料的火力发电容易造成环境的污染
4．关于托盘天平的使用方法，下列说法中正确的是（　　）
A．调节横梁平衡时，指针指在分度盘左边，应向左调节平衡螺母
B．在称物体质量前，应先估测被测物体的质量，以免超过量程
C．称量时，被测物体放在右盘，砝码放在左盘
D．称量时，向砝码盘中加砝码的顺序是由小到大
5．同一长方体分别按如图所示两种方式置于两盆液体中静止，则下列说法正确的是（　　）

A．长方体上下表面第一次受到的压力差较大

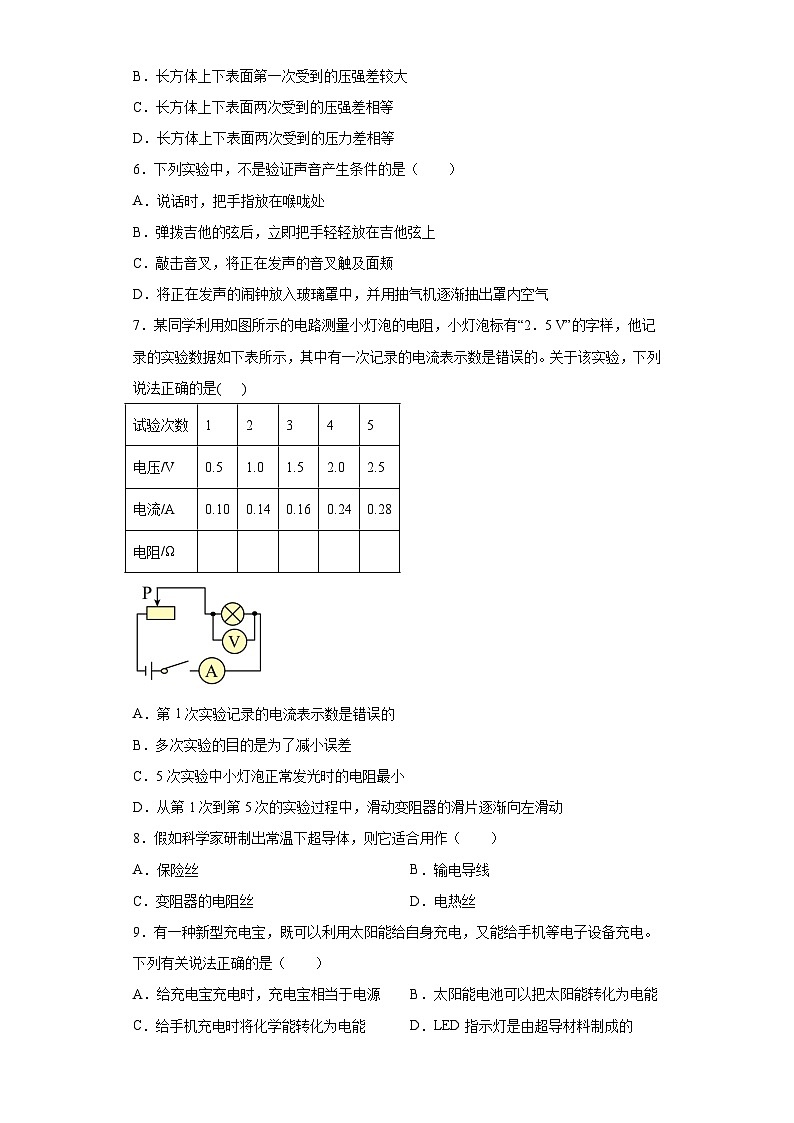

B．长方体上下表面第一次受到的压强差较大
C．长方体上下表面两次受到的压强差相等
D．长方体上下表面两次受到的压力差相等
6．下列实验中，不是验证声音产生条件的是（　　）
A．说话时，把手指放在喉咙处
B．弹拨吉他的弦后，立即把手轻轻放在吉他弦上
C．敲击音叉，将正在发声的音叉触及面颊
D．将正在发声的闹钟放入玻璃罩中，并用抽气机逐渐抽出罩内空气
7．某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“2．5 V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是(     )
试验次数
1
2
3
4
5
电压/V
0.5
1.0
1.5
2.0
2.5
电流/A
0.10
0.14
0.16
0.24
0.28
电阻/Ω






A．第1次实验记录的电流表示数是错误的
B．多次实验的目的是为了减小误差
C．5次实验中小灯泡正常发光时的电阻最小
D．从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动
8．假如科学家研制出常温下超导体，则它适合用作（　　）
A．保险丝 B．输电导线
C．变阻器的电阻丝 D．电热丝
9．有一种新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电。下列有关说法正确的是（　　）
A．给充电宝充电时，充电宝相当于电源 B．太阳能电池可以把太阳能转化为电能
C．给手机充电时将化学能转化为电能 D．LED指示灯是由超导材料制成的

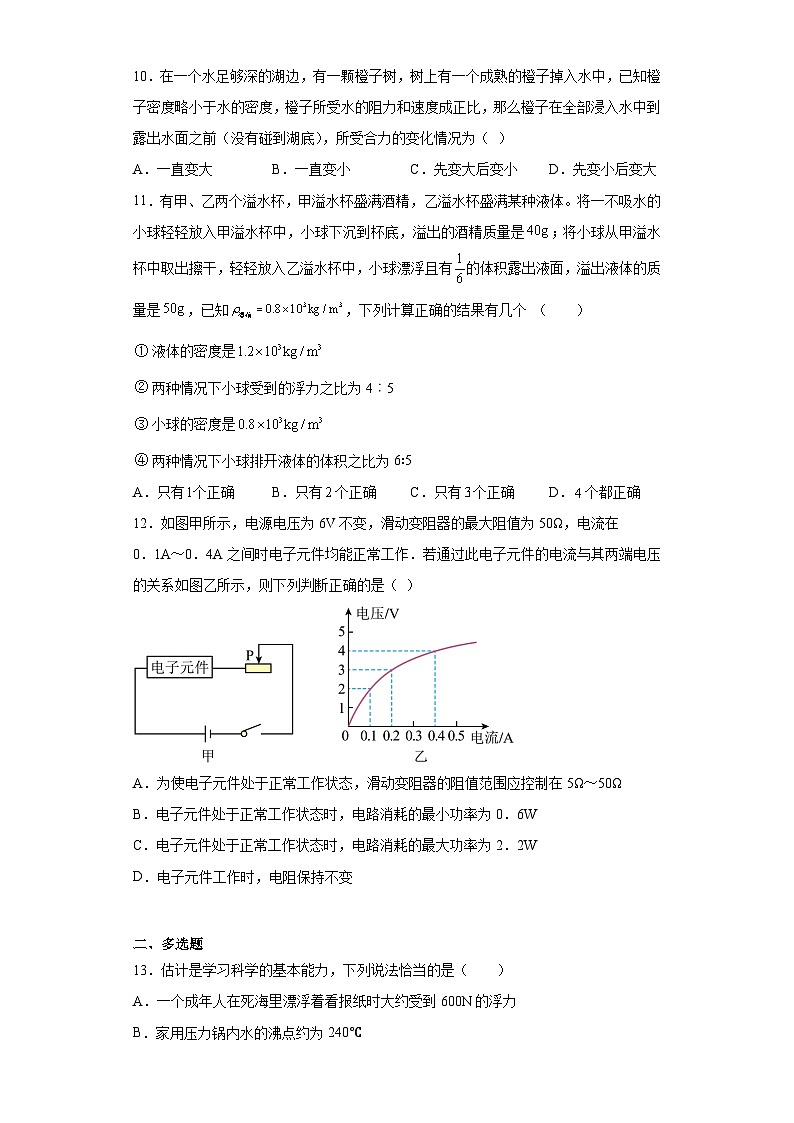

10．在一个水足够深的湖边，有一颗橙子树，树上有一个成熟的橙子掉入水中，已知橙子密度略小于水的密度，橙子所受水的阻力和速度成正比，那么橙子在全部浸入水中到露出水面之前（没有碰到湖底），所受合力的变化情况为（  ）
A．一直变大 B．一直变小 C．先变大后变小 D．先变小后变大
11．有甲、乙两个溢水杯，甲溢水杯盛满酒精，乙溢水杯盛满某种液体。将一不吸水的小球轻轻放入甲溢水杯中，小球下沉到杯底，溢出的酒精质量是；将小球从甲溢水杯中取出擦干，轻轻放入乙溢水杯中，小球漂浮且有的体积露出液面，溢出液体的质量是，已知，下列计算正确的结果有几个 （　　）
液体的密度是
两种情况下小球受到的浮力之比为4︰5
小球的密度是
两种情况下小球排开液体的体积之比为6∶5
A．只有个正确 B．只有个正确 C．只有个正确 D．个都正确
12．如图甲所示，电源电压为6V不变，滑动变阻器的最大阻值为50Ω，电流在0．1A～0．4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）

A．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在5Ω～50Ω
B．电子元件处于正常工作状态时，电路消耗的最小功率为0．6W
C．电子元件处于正常工作状态时，电路消耗的最大功率为2．2W
D．电子元件工作时，电阻保持不变

二、多选题
13．估计是学习科学的基本能力，下列说法恰当的是（　　）
A．一个成年人在死海里漂浮着看报纸时大约受到600N的浮力
B．家用压力锅内水的沸点约为240℃
C．一个正常人的体温大约为37℃
D．一节普通干电池电压约为1.5V
14．下面关于汽油机与柴油机的说法，正确的是（　　）
A．柴油机与汽油机除使用的燃料不同外，在构造上完全相同
B．柴油机采用压燃式点火，汽油机采用点燃式点火
C．柴油机汽缸顶部有个喷油嘴，汽油机汽缸顶部有个火花塞
D．汽油机与柴油机在吸气冲程中吸进去的气体不同
15．图甲中力F1水平拉动重为G的物体A在水平路面匀速移动了s。改用滑轮组拉动A在同一路面匀速移动了s，拉力为F2（如图乙），此过程中滑轮组（　　）

A．总功为F2s B．有用功为F1s
C．机械效率为 D．额外功为3F2s-F1s
16．如图所示，电源电压U和小灯泡的电阻均保持不变．当只闭合S3时，小灯泡刚好正常发光，电流表示数为0.3A；当只闭合S1、S3，并调节电阻箱阻值为R时，电流表示数为0.5A，通过电阻箱的电流为I；只闭合S2，并调节电阻箱使其阻值在R的基础上增大10Ω，此时小灯泡的功率为其额定功率P的，电阻箱功率为0.4W，下列说法正确的是

A．I=0.2A B．U=6V C．R=20Ω D．P=1.8W

三、填空题
17．1W的物理含义:________________。
18．甲、乙两人同时从A地出发，沿同一直线运动到B地。其中甲以4km/h的速度匀速行驶前一半路程，紧接着以6km/h的速度匀速行驶至B；乙以4km/h的速度匀速行驶前一半时间，紧接着后一半时间以6km/h的速度匀速行驶至B。则先到达B地的是_________，甲从A运动到B的平均速度是_________km/h。
19．如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为________极，若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向________端移动。

20．如图所示．底面积为1m2的圆柱形容器装满水，一光束沿AO射向水面，方向保持不变，反射光线在水平光屏EF上形成光点Q，打开水阀K，水流出，水位下降，光点在光屏上移动，当光点移动了20cm时，容器中的水已流出__________kg。


四、实验题
21．小明用如图所示的实验装置分别探究“电流通过导体产生的热量与电阻、电流的关系”．

(1)图甲所示实验中通过____来比较电流产生的热量的多少．
(2)为了便于比较两种电阻丝通过电流后产生热量的多少，A、B两瓶中要装入相同初温和____的煤油．
(3)实验中选用煤油而不用水的原因是______________.
22．下面是小叶同学做的“测量小灯泡额定功率”的实验，灯泡的额定电压为3.8V，估计电阻约为10Ω左右。请你将实验过程补充完整。

（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）______；
（2）连接电路后闭合开关，发现小灯泡不亮，电流表和电压表的指针有偏转且未超量程，调节滑动变阻器滑片，发现电表指针无变化，此时电路存在的故障是______；
A．小灯泡短路
B．滑动变阻器短路
C．滑动变阻器下方两接线柱接入电路
D．滑动变阻器上方两接线柱接入电路
（3）实验过程中的某时刻，电压表如图乙所示，示数为______V，为了测量灯泡的额定功率，应将滑动变阻器的滑片向______（填“左”或“右”）端滑动。灯泡正常发光时电流表的示数如图丙所示，则灯泡的额定功率为______W；
（4）若电流表损坏，在只有一只电压表的情况下，小青找来一个阻值为R0的定值电阻，设计了如图丁所示的电路，测出了额定电压为3.8V的小灯泡正常发光的电阻。请你将实验步骤补充完整：
①闭合开关S1，将S2置于“2”处，使电压表示数为_____；
②闭合开关S1，将S2置于______处，电压表示数为U1；
③灯泡正常发光的电阻R=______。（用题中数据和字母R0、U1表示）

五、计算题
23．水平桌面上放有底面积S为200cm2的柱形薄壁容器，将边长L为10cm的正方体物块用细线（不计细线的体积和质量）与容器底部连在一起。向容器中注水，当水面高度h为25cm时停止注水，此时物块有一半体积浸在水中，细线对物块竖直向下的拉力F为1N，如图所示。已知水的密度ρ水=1.0×103kg/m3，g取10N/kg。
（1）求物块一半体积浸在水中时，物块受到的浮力。
（2）若剪断细线，求物块静止后水对容器底的压力。

24．电动汽车在我国正在逐步得到普及，某品牌的电动汽车铭牌如下，若某次行驶过程中，汽车以最大允许质量在平直公路上10min匀速直线行驶18km，设汽车匀速行驶过程中受到的阻力为车重的0.06倍，驱动电机把电能转化为机械能的效率为90%，求：
驱动电机峰值功率
155kW

驱动电机额定功率
68kW
动力电池系统额定电压
381V
乘坐人数
5人
动力电池系统额定容量
174A·h
最大允许总质量
2100kg
（1）汽车启动前静止在水平地面时，轮胎与地面的总接触面积为0.06，汽车对地面的压强；
（2）汽车在平直公路上匀速行驶时的速度；
（3）汽车匀速行驶时，驱动电机的输出功率。

六、作图题
25．小明连接好了一个电路，如图所示，请在图右侧的方框内画出它的电路图。


参考答案：
1．B
【详解】A中湿布导电，不能用来擦拭工作得台灯，可能漏电．C绝缘层破损的导线同样会漏电．D中输电线晾衣服，若发生漏电后果很严重．B发生触电时一定要先切断电源再救人，不然救人者也会中电．
考点：安全用电
2．B
【详解】A．用太阳能集热器加热和用太阳能电池获取电能，是直接利用太阳能的两种方式，故A正确，不符合题意；
B．汽车行驶中司机为了防止紧急刹车时由于惯性带来的危害必须系安全带，故B错误，符合题意；
C．电饭煲通电后会发热，是利用了电能可以转化为内能，故C正确，不符合题意；
D．潜水艇靠改变自重实现浮沉，故D正确，不符合题意。
故选B。
3．A
【详解】A．核电站就是利用核裂变来产生能量的，故A正确；
B．光纤通信是利用激光在光导纤维中传递信息的，故B错误；
C．“北斗”卫星导航是利用电磁波进行定位和导航的，故C错误；
D．煤是不可再生能源，故D错误。
故选A。
4．B
【详解】A．天平调节平衡时，左偏右调，右偏左调，所以指针指在分度盘左边，应向右调节平衡螺母，故A错误；
B．称量前，应估计被测物体的质量，以免超过量程，损坏天平，故B正确；
C．称量时，应该是“左物右码”，且加减砝码用镊子，故C错误；
D．称量时，向砝码盘中加砝码的顺序应由大到小，这样方便调换砝码，故D错误。
故选B。
5．D
【详解】AD．长方体上下表面受到的压力差等于浮力，由因为长方体在两盆液体中都是悬浮的，故浮力等于重力，所以浮力相等，所以压力差也相等，故A错误，D正确；
BC．因为长方体在两盆液体中都是悬浮的，所以液体密度相同，根据可知，第二次长方体上下表面压强差较大，故BC错误；
故选D。
6．D
【分析】声音是由物体的振动产生的；根据题目给出的情景判定其物理原理。
【详解】A．说话时，把手指放在喉结处，会感觉到声带的振动，说明振动产生声音，故A不符合题意；
B．拨动吉他的琴弦发出声音时，立即把手轻轻放在吉他上，可以感觉琴弦在振动，故B不符合题意；
C．将发声的音叉触及面颊，感知发声体的音叉在振动，故C不符合题意；
D．逐渐抽出罩内的空气，闹钟的声音会逐渐变小，若把罩内的空气全部抽出则听不到声音，说明声音在真空中不能传播，是验证声音传播条件的，故D符合题意。
故选D。
7．D
【详解】A．根据及表格数据可知第1-2和第4-5组电阻逐渐增大，所以第3次实验记录的电流表示数是错误的，故A错误；
B．由于小灯泡的电阻随温度的升高逐渐增大，所以多次实验的目的不是为了减小误差，而是为了得到普遍规律，避免偶然性，故B错误；
C．由表格数据及欧姆定律可知5次实验中小灯泡正常发光时的电阻最大，故C错误；
D．从第1次到第5次的实验过程中，电流逐渐增大，说明接入电路的电阻逐渐减小，而滑动变阻器的左边接入电路中，所以滑动变阻器的滑片逐渐向左滑动，故D正确。
8．B
【详解】A．保险丝利用了电流的热线应，如果是超导材料不会发热，故A不符合题意；
B．输电导线利用超导材料可以减小能量损失，故B符合题意；
C．变阻器的电阻丝利用了导体具有电阻，如果用超导材料，电阻丝电阻为0，故C不符合题意；
D．电热丝利用了电流的热线应，如果是超导材料不会发热，故D不符合题意。
故选B。
9．B
【详解】A．给充电宝充电时，充电宝相当于用电器，故A选项错误；
B．太阳能电池可以把太阳能转化为电能，故B选项正确；
C．给手机充电时将电能转化为化学能储存起来，故C选项错误；
D．LED指示灯是由半导材料制成的，故D选项错误。
故选B。
10．B
【详解】橙子刚浸没水中时，速度大，受水的向上的阻力大于重力，故合力向上，由于合力与运动方向相反，所以橙子速度越来越小，所受水的阻力越来越小，故合力越来越小，直到向下的速度为零，阻力不再增加，由于橙子密度略小于水的密度，浮力大于重力，合力向上，橙子向上加速运动，橙子又受到向下的阻力，使得合力减小．故选B.
11．C
【详解】由题意知小球放入乙液体中处于漂浮状态，则由漂浮条件和阿基米德原理可得
F浮乙=G球=G'排
故小球的质量
m球=m'排=50 g
由题意知，在甲中小球下沉，小球的体积就等于排开酒精的体积，所以由可得，小球的体积为

则小球的密度为

故错误；
因为小球在乙中漂浮，所以F浮乙=G球，小球漂浮且有的体积露出液面，根据阿基米德原理有

且

得

所以，乙中液体的密度为

故正确；
根据阿基米德原理可知，两种情况下小球受到的浮力之比为

故正确；
小球在甲溢水杯中浸没，在乙溢水杯中有的体积露出液面，即的体积浸没在液体中，所以，两种情况下小球排开液体的体积之比为

故正确。
所以，正确，错误，只有个正确，故ABD不符合题意，C符合题意。
故选C。
12．B
【详解】试题分析：从图象可知，电子元件的电阻是在变化的，故D错误；
电子元件处于正常工作状态：当电路消耗的功率最小时，电路电流最小，为I小 =0．1A，电路消耗的最小功率P=UI小 =6V×0．1A=0．6W，故B正确；
当电路消耗的最大功率时，电路电流最大，为I大 =0．4A，电路消耗的最大功率P=UI大 =6V×0．4A=2．4W，故C错误；
电子元件处于正常工作状态，电路电流最小为0．1A时，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1 =6V-2V=4V，此时滑动变阻器接入电路的电阻最大，R大 =U1／I小=4V／0．1A=40Ω，电路电流最大为0．4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2 =6V-4V=2V，滑动变阻器接入电路的电阻最小，R小 ="U" ／I大=2V／0．4A=5Ω．所以滑动变阻器的阻值范围应控制在5Ω～40Ω，故A错误，故选B．
考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电功率的计算
13．ACD
【详解】A．一个成年人在死海里漂浮着看报纸时，受到的浮力等于自身的重力，人的重力大约为600N，所以浮力约为600N，故A符合题意；
B．压力锅内的气压高于一个大气压，在使用过程中，锅内水的沸点约为110℃~120℃，故B不符合题意；
C．人在不同状态下体温有所不同，但变化幅度不大，一个正常人的体温大约为37℃，故C符合题意；
D．不同的电源提供不同的电压，一节普通干电池的电压为1.5V，故D符合题意。
故选ACD。
14．BCD
【详解】AC．柴油机汽缸顶部有喷油嘴，汽油机汽缸顶部有火花塞，故A错误，C正确；
B．柴油机的点火方式是压燃式，汽油机的点火方式是点燃式，故B正确；
D．汽油机吸入的是汽油和空气的混合物，柴油机吸入的只有空气，故D正确。
故选BCD。
15．BD
【详解】A．滑轮组有3股绳子承担着动滑轮对物体的拉力，自由端移动的距离为3s，根据W=Fs得

故A不符合题意；
B．物体A在F1或F2作用下做匀速移动，都是克服摩擦力做功，同一水平面受到的摩擦力相等，使用滑轮组克服摩擦力做功即有用功的大小等于F1所做的功

故B符合题意，故选B；
C．滑轮组的机械效率为

故C不符合题意；
D．额外功为

故D符合题意，故选D。
故选BD。
16．ABD
【详解】A．当只闭合S3时，灯泡L与电流表串联，小灯泡刚好正常发光，则电源电压等于小灯泡额定电压，额定电流为0.3A；当只闭合S1、S3时电阻箱与灯泡L并联，电流表测干路电流，由并联分流可得通过电阻箱的电流I为：
0.5A-0.3A=0.2A
故A正确；
BCD．只闭合S2时电阻箱与灯泡L串联，此时小灯泡的功率为其额定功率P的，即

整理可得：

即

因为串联电路电流相同，因此此时电阻箱阻值为：

因此
R=40Ω-10Ω=30Ω；
只闭合S1、S3时电阻箱与灯泡L并联，并联电路各支路电压等于总电压，因此电源电压为：
U=IR=0.2A×30Ω=6V；
只闭合S3时，灯泡L与电流表串联，小灯泡额定功率为：

故BD正确，C错误．
17．物体每秒内所做的功为1J
【详解】1W的物理含义是物体一秒钟做功为1J。
18． 乙 4.8
【详解】[1][2]假设AB两地间的距离为s，则前、后一半路程均为，由可知，甲前一半路程所用的时间

后一半路程所用的时间

甲从A地到B地所用的总时间

甲从A运动到B的平均速度

假设乙从A地到B地所用的时间为t，则前、后一半时间均为，由可知，乙前一半时间运动的路程

后一半时间运动的路程

乙从A地到B地的总路程
s乙=s1′+s2′=2km/h×t+3km/h×t=5km/h×t
乙从A地到B地的平均速度

甲、乙两人同时从A地出发，沿同一直线运动到B地，由于v乙>v甲，根据可知，乙所用的时间比甲所用的时间更短，所以乙先到达B地。
19． 正 左
【详解】[1]由图示可知，小磁针静止时N极向左，根据由磁极间的相互作用可得，通电螺线管右端为S极，则左端为N极，由安培定则可以判断电源的右端为正极，左端为负极；
[2]如果使通电螺线管的磁性减弱，需减小电路中电流，根据欧姆定律可知要增大电路中电阻，所以滑片向左移动。
20．100
【详解】如图入射光线与水面夹角为45°，入射角、反射角也为45°，当水面下降时，入射光线AO保持不变，入射点将随着水面下移到，如图

根据如图关系，OQQ′P为平行四边形，所以

角AOQ为90°，角也为90°，所以是等腰直角三角形，作OM垂直于OP，则OM也为三角形的中线，所以

即水面下降的高度为10cm，流出水的质量为

21． 温度计示数变化 质量 煤油的比热容小,吸热相同时,温度升的高,实验现象明显
【分析】（1）首先导体产生的热量是要通过煤油的温度变化体现出来；（2）探究两种电阻丝通过电流后产生热量的多少时，应控制煤油的质量和初温要相同，（3）为了在较短的时间内达到明显的实验效果，即观察到得温度计示数变化大，则在同质量吸收相同热量的条件下，比热容小的液体温度变化大．
【详解】(1)两电阻丝产生热量的多少是通过温度计示数的变化反映出来的．(2)探究两种电阻丝通过电流后产生热量的多少时，应控制煤油的质量和初温要相同； (3)若将烧瓶中装有水，则由Q=cm△t可知：在相同质量的水和煤油中，吸收的相同的热量时，由于水的比热容大，温度升高的度数少，温度计的示数变化不明显．
22．    C 2.5 左 1.14 3.8V 1
【详解】（1）[1]由灯泡的额定电压为3.8V，估计电阻约为10Ω左右可知，灯泡正常发光时的电流约为

故电流表选择0~0.6A的量程，滑动变阻器采用一上一下方式接入电路，且连入时阻值最大，电流表、电压表需满足“正入负出”的接线方式，故将电源正极与滑动变阻器的左下接线柱相连，小灯泡右接线柱与电流表“0.6”接线柱相连，如下图

（2）[2]连接电路后闭合开关，发现小灯泡不亮，电流表和电压表的指针有偏转，此时的电路是通路，灯泡不亮可能是因为实际功率太小，此时调节滑动变阻器发现小灯泡亮度没有变化，电表指针无变化，则故障可能是滑动变阻器下方两接线柱接入电路。故选C。
（3）[3]由图乙知道，电压表选择大量程，分度值为0.1V，示数为2.5V。
[4]为了测量小灯泡额定功率，其两端电压需增加到3.8V，则应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路中的阻值，故将滑片向左调节，直至电压表示数为3.8V。
[5]由上述分析知道，电流表选择小量程，由图丙知道，电流表的示数为0.3A，则小灯泡额定功率为
P额=U额I额=3.8V×0.3A=1.14W
（4）[6][7][8]在电流表损坏的情况下，为测出额定电压为3.8V的小灯泡正常发光的电阻，由图丁可知，应先闭合开关S1，将S2置于“2”处，使电压表示数等于小灯泡的额定电压，即示数为3.8V；再将闭合开关S1，将S2置于“1”处，电压表示数为U1，此时R0两端的电压为
U0=U1-3.8V
则根据串联电路的电流特点，此时通过灯泡的电流为

由欧姆定律可知，灯泡正常发光的电阻

23．（1）5N；（2）49N
【详解】解：（1）物块一半体积浸在水中时，物块排开水的体积
V排=0.5V物=0.5L3=0.5×(0.1m)3=5×10-4m3
此时物块受到的浮力
F浮=r水gV排=1.0×103kg/m3×10N/kg×5×10-4m3=5N
（2）柱形容器内水所受的重力
G水=m水g=r水g（Sh-V排)=1.0×103kg/m3×10N/kg×(200×10-4m2×0.25m-5×10-4m3)=45N
物块一半体积浸在水中时，物块的受力如图所示：

物体的重力
G物=F浮-F=5N-1N=4N
若剪断细线，物块只受重力和浮力
F浮>G物
则物体会上浮，静止后处于漂浮状态，物体受到的浮力
F浮'=G物=4N
此时水对容器底的压力
F压=G水+F浮'=45N+4N =49N
答：（1）物块一半体积浸在水中时，物块受到的浮力是5N；
（2）若剪断细线，物块静止后水对容器底的压力是49N。
24．（1）3.5×105Pa   （2）    （3）
【详解】解：（1）汽车的最大总重力为

汽车对水平地面的压力

汽车对地面的压强

（2）汽车在平直公路上匀速行驶时的速度为

（3）汽车受到的阻力

因为汽车做匀速直线运动，所以，由二力平衡条件可知，汽车的牵引力

汽车发动机在这个过程中的平均有用功率

汽车匀速行驶时，驱动电机的输出功率

答：（1）汽车启动前静止在水平地面时，轮胎与地面的总接触面积为0.06，汽车对地面的压强为3.5×105Pa；
（2）汽车在平直公路上匀速行驶时的速度为；
（3）汽车匀速行驶时，驱动电机的输出功率为。
25．
【详解】由实物图知L1、L2并联，开关S1为干路开关，L1在一个支路上；S2与 L2串联在另一个支路上，S2为支路开关，控制L2。按电路分析电流从电源正极出发通过各电路元件的先后顺序画电路图，如图所示
