2023年天津河西区中考二模物理试卷含答案解析

2023 河西区九年级物理第二次模拟练习

第Ⅰ卷

一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分。每小题给出的四个选项中，只有一项最符合题意）

1.    “宫、商、角、徵、羽”起源于春秋时期，是中国古乐的五个基本音阶，亦称五音，相当于现代 7 个音阶中的 do、re、mi、sol、la，五音实际上是指声音的
   1. 音调
   2.    响度 C．音色 D．振幅
2. 如图 1 所示，加油站张贴有“熄火加油”、“禁打手机”等安全标志牌。这是为了防止产生火花点燃汽油引起火灾，因为常温下液态汽油容易发生的物态变化是
   1. 熔化
   2.    汽化 C．凝华

D．液化 图 1

3. 一束光从空气斜射到平静的水面，入射角为 50°，则反射光线与水面的夹角为 A．40°

B．50°

C．75° D．100°

4. “墙角数枝梅，凌寒独自开，遥知不是雪，为有暗香来”，这首诗出自宋代王安石的《梅花》。寒冬梅花香气扑鼻而来，这是因为
   1.    分子之间有间隙 B．分子之间存在斥力 C．分子之间存在引力

D．分子不停地做无规则运动

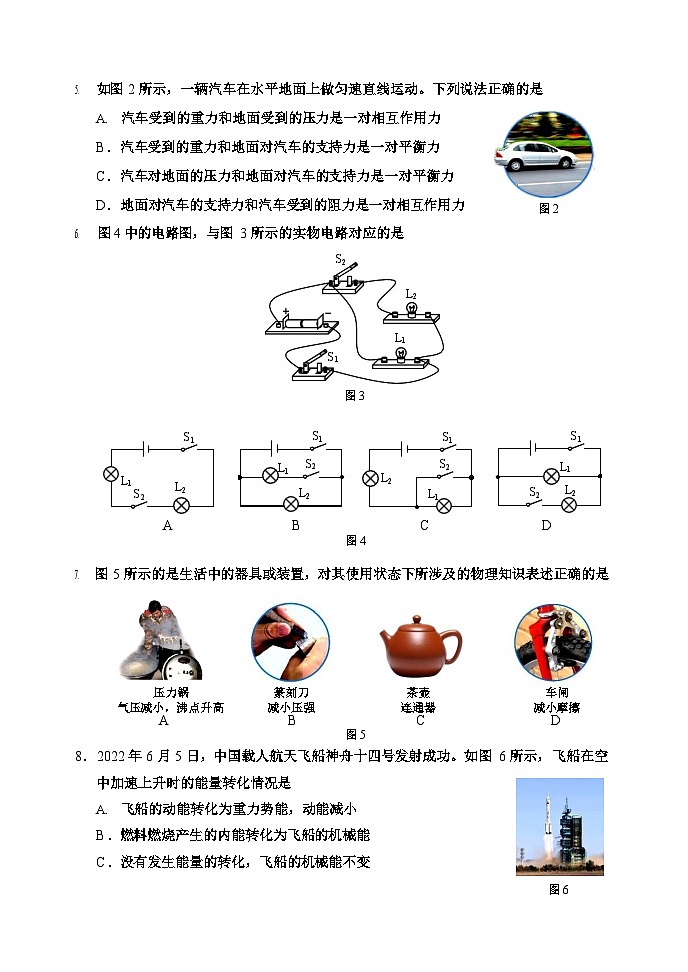

5. 如图 2 所示，一辆汽车在水平地面上做匀速直线运动。下列说法正确的是
   1.    汽车受到的重力和地面受到的压力是一对相互作用力 B．汽车受到的重力和地面对汽车的支持力是一对平衡力 C．汽车对地面的压力和地面对汽车的支持力是一对平衡力

D．地面对汽车的支持力和汽车受到的阻力是一对相互作用力 图 2

6. 图 4 中的电路图，与图 3 所示的实物电路对应的是

图 3

S1 S1 S1 S1

A B C D

图 4

7. 图 5 所示的是生活中的器具或装置，对其使用状态下所涉及的物理知识表述正确的是

压力锅 篆刻刀 茶壶 车闸

气压减小，沸点升高 减小压强 连通器 减小摩擦

A B C D

图 5

8．2022 年 6 月 5 日，中国载人航天飞船神舟十四号发射成功。如图 6 所示，飞船在空中加速上升时的能量转化情况是

1.    飞船的动能转化为重力势能，动能减小 B．燃料燃烧产生的内能转化为飞船的机械能 C．没有发生能量的转化，飞船的机械能不变

图 6

D．飞船的重力势能转化为动能，重力势能减小

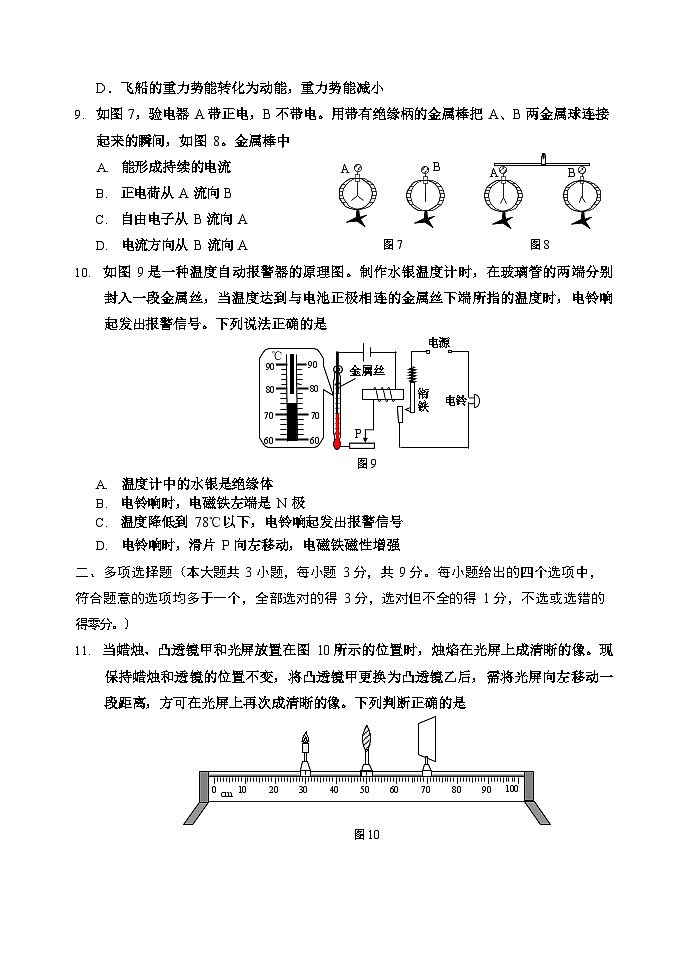

9. 如图 7，验电器 A 带正电，B 不带电。用带有绝缘柄的金属棒把 A、B 两金属球连接起来的瞬间，如图 8。金属棒中
   1.    能形成持续的电流
   2. 正电荷从 A 流向 B
   3. 自由电子从 B 流向 A

4. 电流方向从 B 流向 A

图 7 图 8

10. 如图 9 是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃响起发出报警信号。下列说法正确的是

图 9

1. 温度计中的水银是绝缘体
2. 电铃响时，电磁铁左端是 N 极
3. 温度降低到 78℃以下，电铃响起发出报警信号
4. 电铃响时，滑片 P 向左移动，电磁铁磁性增强

二、多项选择题（本大题共 3 小题，每小题 3 分，共 9 分。每小题给出的四个选项中，

符合题意的选项均多于一个，全部选对的得 3 分，选对但不全的得 1 分，不选或选错的得零分。）

11.   当蜡烛、凸透镜甲和光屏放置在图 10 所示的位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将凸透镜甲更换为凸透镜乙后，需将光屏向左移动一段距离，方可在光屏上再次成清晰的像。下列判断正确的是

图 10

1.    凸透镜甲的焦距为 20 cm B．凸透镜甲的焦距比乙的大

3. 换为凸透镜乙后，再次成的清晰像是倒立、缩小的实像
4. 如图 10，保持透镜甲位置不动，将蜡烛移动到 45cm 刻度处，光屏上成放大的像

12. 如图 11 所示，闭合开关 S 后，灯泡 L1 和 L2 都发光，两电表均有示数。过一会儿由于某个灯泡发生故障，两灯泡均熄灭，电流表示数变为零，电压表示数比原来增大。以下对电路和电路故障的分析正确的是
    1. 灯泡 L1 和 L2 发光时，两灯串联
    2. 灯泡 L1 和 L2 发光时，电压表测的是灯泡 L1 的电压
    3. 灯泡熄灭是由于灯泡 L1 断路

4. 灯泡熄灭是由于灯泡 L2 断路

图 11

13. 将一底面积为 S0、盛有适量密度为 ρ0 水的薄壁圆柱形容器置于水平桌面上，一装有铝块的平底金属盒漂浮在水面上，如图 12 甲所示，此时金属盒受到的浮力为 F1。将铝块从金属盒中取出放入容器的水中，铝块沉到容器底，如图 12 乙所示，此时金属盒受到的浮力为 F2，容器底对铝块的支持力为 F3。下列判断正确的是
    1. 铝块的重力为 F1- F2
    2. 铝块放入水中后，铝块受到的浮力为 F1- F2 +F3
    3. 铝块放入水中后，水对容器底的压强减小了 F3

S0

4. 铝块的体积为 F1  F2  F3

0 g

甲 乙

图 12

第Ⅱ卷

三、填空题（本大题共 6 小题，每小题 4 分，共 24 分）

14.   早在公元前 4 世纪，墨家就做过小孔成像的实验，该实验的原理是光的           ；在“水中倒影”“手影”“电影”中，与“小孔成像”的原理相同的是              。

15．如图 13 所示，建筑工人通常用重锤线来检验墙壁是否竖直，这是根据重力的方向总是              的原理制成的；如图 14，跳水运动员站到踏板上，踏板发生了形变，当她走到踏板前端，踏板弯曲得更大，说明力的作用效果与力的              有关。

图 13 图 14 图 15

16. 如图 15 所示的装置可以说明            机的工作原理；若导体棒 AB 在磁场中竖直上、下运动时，灵敏电流表的指针                            （选填“能”或“不能”）发生偏转。
17. 如图 16 所示，多芯线是高压输电常用的导线，多芯线中各根细导线之间的连接方式是              （选填“串联”或“并联”）；材料、长度相同的多芯线的电阻                             （选填“大于”、

“小于”或“等于”）其中每一根细导线的电阻。

18. 图 17 是工人用撬棒撬起石块的情景，O 是支点，若动力臂是阻力臂的 5 倍，则工人用 50 N 的力能撬起重为              N 的石块；在动力方向不变的情况下，该工人想用更小的力撬起石块，那么他的手应该向              （选填“远离”或“靠近”）支点 O 的方向移动。（杠杆的自重及摩擦不计）
19. 图 18 为小红家庭电路中安装的电能表，此时示数为      kW·h；

小红将某一个用电器单独接入家庭电路中，其正常工作 0.1 h，电

能表的转盘转了 300 转，则这个用电器可能是        （选填 “电热水壶”、“台灯”或“电视机”）。

四、综合题（本大题共 6 小题，共 37 分。解题中要求有必要的分析和 说明，计算题还要有公式及数据代入过程，结果要有数值和单位。）

图 16

图 17

图 18

20．（6 分）小亮的妈妈给姥姥的厨房里安装了一台提供热水的“小厨宝”，如图 19 所示。参数如下表。当它正常工作时，将水箱内的 5 kg 的水从 20 ℃加热到 60℃。不计热量损失，已知 c 水=4.2×103 J／(kg·℃)。求：

（1）  加热过程中水吸收的热量；

（2）  加热所需要的时间。

图 19

21．（6 分）如图 20 所示，用拉力 F 通过动滑轮将重 90 N 的货物匀速提升 1 m，动滑轮的机械效率为 90%。不计绳重及摩擦，求：

（1）  拉力做的有用功；

（2）  拉力做的总功； F

（3）  动滑轮的重力。

图 20

22．（7 分）实验探究小组为测量某定值电阻 Rx 的阻值，设计了如图 21 所示的电路图并进行实验，电源电压恒为 3 V。请你完成下列内容：

B

图 21

图 22

（1）  请按图 21 所示的电路图，以笔画线代替导线，将图 22 中的电路连接完整。

（2） 如图 22 所示，闭合开关前，滑动变阻器的滑片 P 应滑至    （选填“A”或 “B”）端。

（3）  小林闭合开关后，发现电压表指针如图 23 所示，接下来他应进行的操作是

       。（选填字母）

1. 对电压表调零
2. 将电压表正、负接线柱交换连接

5 10

0 15

1

0

2

3

0.6 3

图 23 图 24

（4）  实验中，当电压表示数为 1.5 V 时，电流表示数如图 24 所示，则通过 Rx 的电流为              A，它的阻值为              Ω 。

（5） 下列实验中，多次测量的目的与本实验多次测量的目的相同的是      。（选填字母）

1.    “探究串、并联电路中电流规律”时，换用不同规格的小灯泡，多次测量 B．“用刻度尺测长度”时，需要多次测量被测物体的长度

23．（6 分）同学们在做“探究影响导体电阻大小因素”的实验时，提出如下猜想：猜想一：导体的电阻与导体的材料有关；

猜想二：导体的电阻与导体的长度有关；

猜想三：导体的电阻与导体的横截面积有关。

同学们利用如图 25 所示的电路进行验证，实验中使用的 4 根合金丝的规格、材料及实验数据如下表所示。

（1）  该实验是通过观察                  间接比较导体电阻的大小。

（2）  为了验证猜想一，应选用合金丝       和     进行实验。（填写字母）

（3）  选用编号为 B、C 的合金丝分别接入电路， 是为了验证猜想      （选填 “一”、“二”或“三”）。分析实验数据，可得出的结论是：

            ，                       ，电阻越大。

（4） 分别将编号为 C、D 的合金丝接入电路进行实验，其得到的实验结论被实际应用到了              的工作原理中。（选填字母）

1.    电压表 B．电流表 C．滑动变阻器

24.（6  分）物理兴趣活动课上，老师拿来一个民国时期的小玻璃药瓶，如图 26 所示，让同学们测出它的密度。除了小玻璃药瓶，老师还提供的器材有：一个量筒、适量密度为 ρ0 的水。请你利用上述器材，帮助同学们设计一个实验方案，测出玻璃的密度。（实验器材满足实验需求，ρ 玻＞ρ0）要求：

（1）  写出主要的实验步骤及所需测量的物理量；

（2）  写出玻璃密度 ρ 玻 的数学表达式。（用已知量和测量量表示）

图 26

25.（6 分）如图 27 所示，电源电压恒定，R1 为定值电阻，在开关 S1、S2 均闭合和开关 S1 闭合、S2 断开两种情况下，改变电阻箱 R2 的阻值，读取电流表示数，绘制了如图 28 所示的电流表示数 I 随 R2 变化的曲线。请你解答下列问题：

（1）  图 28 中曲线       （选填“A”或“B”）是根据开关 S1、S2 均闭合时测得的实验数据绘制的；

（2）  求电源电压和 R1 的阻值；

（3）  求当开关 S1 闭合、S2 断开时，改变电阻箱的阻值，电路消耗的最大功率。

R1

图 27

I0

0 2R0  3R0 R2

图 28

2023 河西区九年级物理二模参考答案

一、单项选择题（每小题 3 分，共 30 分。选对的给 3 分，选错或不选的给 0 分）

二、多项选择题（每小题 3 分，共 9 分。全部选对的给 3 分，选对但不全的给 1 分，不选

或错选的给 0 分）

三、填空题（每小题 4 分，共 24 分）

14．直线传播；手影 15．竖直向下；作用点

16．发电；不能 17．并联；小于

18．250；远离 19．2023.5；电热水壶

四、综合题（共 37 分）

20．（6 分 参考答案）

解：（1）Q 吸= c 水 m（t－t0）

=4.2×103×5×（60-20） （2 分）

=8.4×105（J） （1 分）

（2） t= W

  Q放 =  Q吸 

 5

=8.410（s）

（3 分）

P P P

（其他方法正确也给分）

21．（6 分 参考答案）

1000

解：（1）W有用=G物h=901=90（J）（2 分）

（2）  W

 W有用 = 90 =100（J）（2 分）

总  0.9

（3）  W总  W有用+W额 =W有用+G轮h （1 分）

G = W总 W有用  100  90  1（0 N）（1 分）

轮 h 1

（其他方法正确也给分）

22．（7 分 参考答案）

（1）  图略（2 分）

（2）B（1 分）

（3）B（1 分）

（4）0.3（1 分）；5（1 分）

（5）B（1 分）

23．（6 分 参考答案）

（1）  电流表的示数（1 分）

（2）  A、B（1 分）

（3）  三（1 分）；同种材料、长度相同的导体（1 分）；横截面积越小（1 分）

（4）C（1 分）

（其他表述正确即可给分）

24．（6 分 参考答案）

（1）  ①量筒中倒入适量的水，记下水面对应的刻度 V1；（1 分）

②将小玻璃瓶放进量筒中，使其漂浮在水面上，记下水面对应的刻度 V2；（2 分）

③使小玻璃瓶浸没在量筒的水中，记下水面对应的刻度 V3。（1 分）

（2）   

 V2 V1 

（2 分）

玻 V V 0

3 1

（其他方案正确即可给分）

25．（6 分 参考答案）解：（1）B（2 分）

（2）  当开关 S1、S2 都闭合时，电路为仅有电阻箱 R2 的简单电路，此时 R2 两端的电压即为电源电压。由图象可知：

U =3I0R0（1 分）

当开关 S1 闭合、S2 断开时，定值电阻 R1 与电阻箱 R2 串联。

R  U U2  3I0 R0  2I0 R0 =R （1 分）

I0 I0

（3）  当开关 S1 闭合、S2 断开时，定值电阻 R1 与电阻箱 R2 串联。当电阻箱 R2 的电阻为 0 时，电路消耗的总功率最大。

U 2 (3I R )2

P     0 0    9I 2R （2 分）

max

R1 R0

（其他方法正确即可给分）
