2023年吉林省长春市北湖新区中考物理一模试卷

这是一份2023年吉林省长春市北湖新区中考物理一模试卷，共20页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

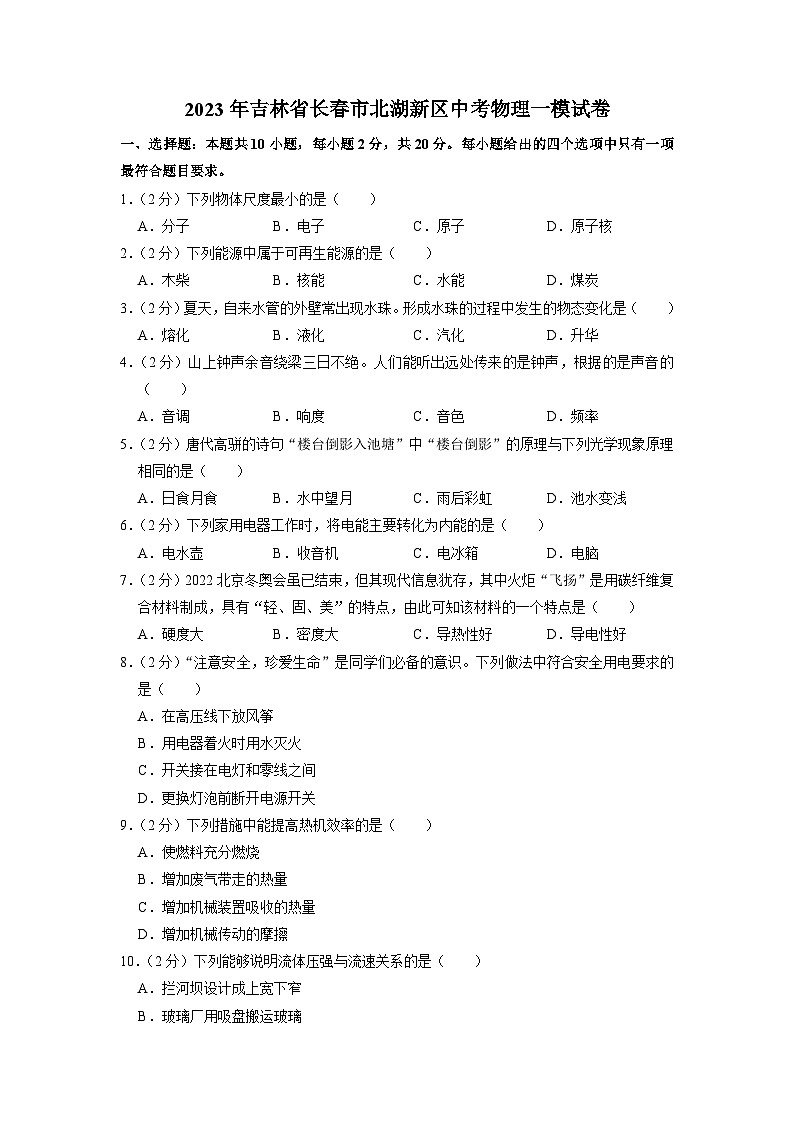

2023年吉林省长春市北湖新区中考物理一模试卷
一、选择题：本题共10小题，每小题2分，共20分。每小题给出的四个选项中只有一项最符合题目要求。
1．（2分）下列物体尺度最小的是（　　）
A．分子 B．电子 C．原子 D．原子核
2．（2分）下列能源中属于可再生能源的是（　　）
A．木柴 B．核能 C．水能 D．煤炭
3．（2分）夏天，自来水管的外壁常出现水珠。形成水珠的过程中发生的物态变化是（　　）
A．熔化 B．液化 C．汽化 D．升华
4．（2分）山上钟声余音绕梁三日不绝。人们能听出远处传来的是钟声，根据的是声音的（　　）
A．音调 B．响度 C．音色 D．频率
5．（2分）唐代高骈的诗句“楼台倒影入池塘”中“楼台倒影”的原理与下列光学现象原理相同的是（　　）
A．日食月食 B．水中望月 C．雨后彩虹 D．池水变浅
6．（2分）下列家用电器工作时，将电能主要转化为内能的是（　　）
A．电水壶 B．收音机 C．电冰箱 D．电脑
7．（2分）2022北京冬奥会虽已结束，但其现代信息犹存，其中火炬“飞扬”是用碳纤维复合材料制成，具有“轻、固、美”的特点，由此可知该材料的一个特点是（　　）
A．硬度大 B．密度大 C．导热性好 D．导电性好
8．（2分）“注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（　　）
A．在高压线下放风筝
B．用电器着火时用水灭火
C．开关接在电灯和零线之间
D．更换灯泡前断开电源开关
9．（2分）下列措施中能提高热机效率的是（　　）
A．使燃料充分燃烧
B．增加废气带走的热量
C．增加机械装置吸收的热量
D．增加机械传动的摩擦

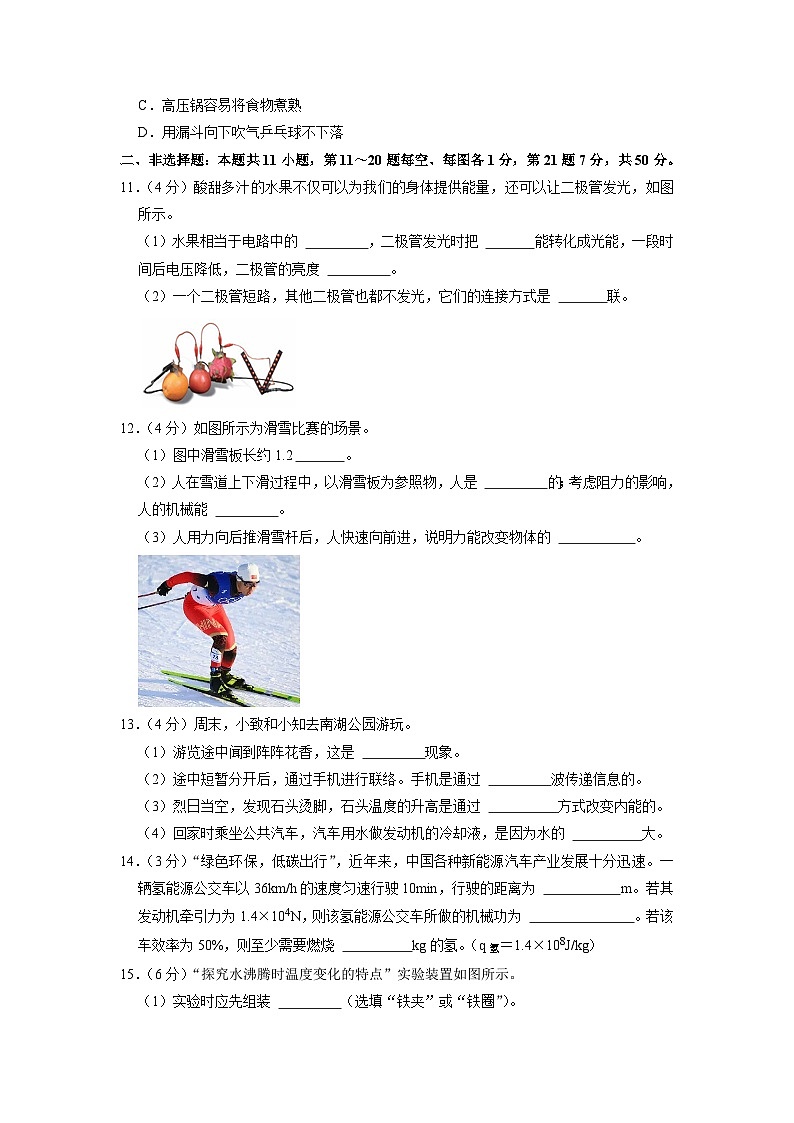

10．（2分）下列能够说明流体压强与流速关系的是（　　）
A．拦河坝设计成上宽下窄
B．玻璃厂用吸盘搬运玻璃
C．高压锅容易将食物煮熟
D．用漏斗向下吹气乒乓球不下落
二、非选择题：本题共11小题，第11～20题每空、每图各1分，第21题7分，共50分。
11．（4分）酸甜多汁的水果不仅可以为我们的身体提供能量，还可以让二极管发光，如图所示。
（1）水果相当于电路中的 　 　，二极管发光时把 　 　能转化成光能，一段时间后电压降低，二极管的亮度 　 　。
（2）一个二极管短路，其他二极管也都不发光，它们的连接方式是 　 　联。

12．（4分）如图所示为滑雪比赛的场景。
（1）图中滑雪板长约1.2 　 　。
（2）人在雪道上下滑过程中，以滑雪板为参照物，人是 　 　的；考虑阻力的影响，人的机械能 　 　。
（3）人用力向后推滑雪杆后，人快速向前进，说明力能改变物体的 　 　。

13．（4分）周末，小致和小知去南湖公园游玩。
（1）游览途中闻到阵阵花香，这是 　 　现象。
（2）途中短暂分开后，通过手机进行联络。手机是通过 　 　波传递信息的。
（3）烈日当空，发现石头烫脚，石头温度的升高是通过 　 　方式改变内能的。
（4）回家时乘坐公共汽车，汽车用水做发动机的冷却液，是因为水的 　 　大。
14．（3分）“绿色环保，低碳出行”，近年来，中国各种新能源汽车产业发展十分迅速。一辆氢能源公交车以36km/h的速度匀速行驶10min，行驶的距离为 　 　m。若其发动机牵引力为1.4×104N，则该氢能源公交车所做的机械功为 　 　。若该车效率为50%，则至少需要燃烧 　 　kg的氢。（q氢＝1.4×108J/kg）
15．（6分）“探究水沸腾时温度变化的特点”实验装置如图所示。
（1）实验时应先组装 　 　（选填“铁夹”或“铁圈”）。

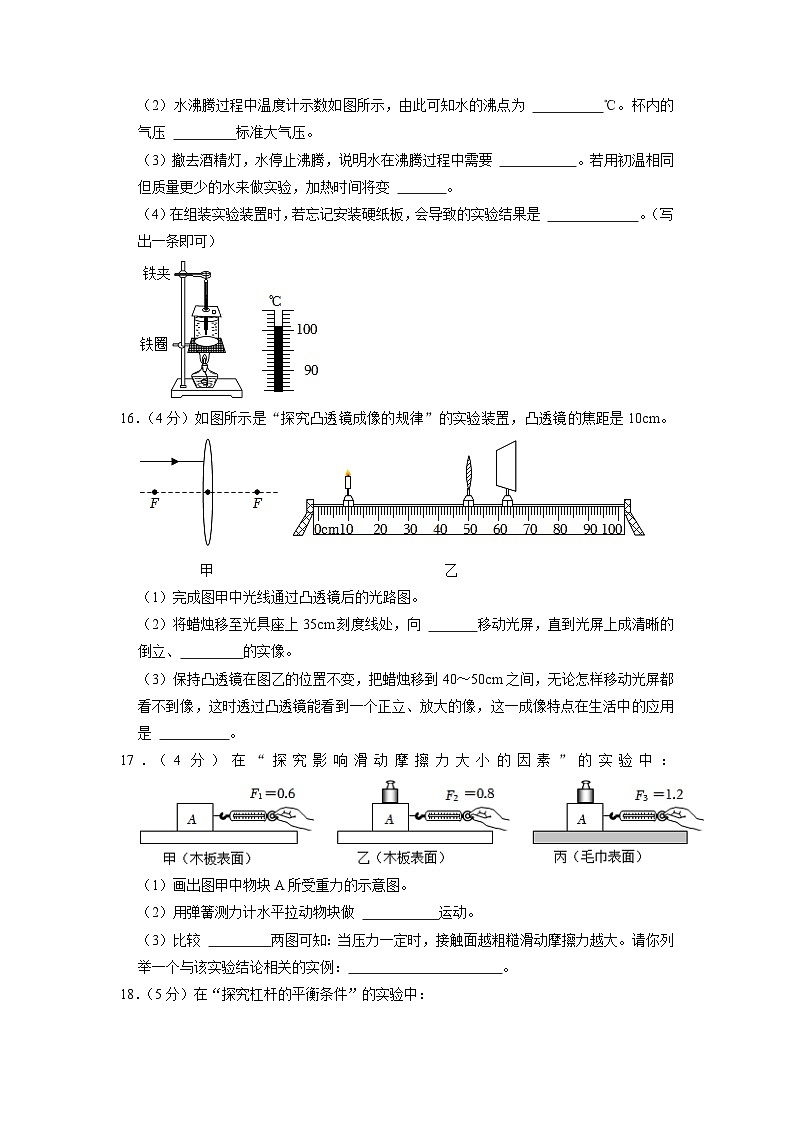

（2）水沸腾过程中温度计示数如图所示，由此可知水的沸点为 　 　℃。杯内的气压 　 　标准大气压。
（3）撤去酒精灯，水停止沸腾，说明水在沸腾过程中需要 　 　。若用初温相同但质量更少的水来做实验，加热时间将变 　 　。
（4）在组装实验装置时，若忘记安装硬纸板，会导致的实验结果是 　 　。（写出一条即可）

16．（4分）如图所示是“探究凸透镜成像的规律”的实验装置，凸透镜的焦距是10cm。
（1）完成图甲中光线通过凸透镜后的光路图。
（2）将蜡烛移至光具座上35cm刻度线处，向 　 　移动光屏，直到光屏上成清晰的倒立、　 　的实像。
（3）保持凸透镜在图乙的位置不变，把蜡烛移到40～50cm之间，无论怎样移动光屏都看不到像，这时透过凸透镜能看到一个正立、放大的像，这一成像特点在生活中的应用是 　 　。
17．（4分）在“探究影响滑动摩擦力大小的因素”的实验中：
（1）画出图甲中物块A所受重力的示意图。
（2）用弹簧测力计水平拉动物块做 　 　运动。
（3）比较 　 　两图可知：当压力一定时，接触面越粗糙滑动摩擦力越大。请你列举一个与该实验结论相关的实例：　 　。
18．（5分）在“探究杠杆的平衡条件”的实验中：
（1）实验前，若使如图甲所示的杠杆在水平位置平衡，应将平衡螺母向 　 　调节。
（2）实验中，多次在杠杆两端加挂钩码，并调节钩码位置使杠杆保持水平平衡，记录多组数据，这样做的目的是 　 　。
（3）三次实验获得的数据如下表所示，分析可得杠杆的平衡条件是 　 　。
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
15.0
1.5
10.0
2
2.0
10.0
1.0
20.0
3
3.0
15.0
1.5
30.0
（4）请判断图乙中的船桨属于 　 　杠杆，使用这种杠杆的好处是 　 　。

19．（6分）在“探究导体在磁场中运动时产生感应电流的条件”的实验中：
（1）导体棒沿竖直方向运动时电流表指针 　 　。
（2）导体棒水平向左运动时电流表指针偏转，说明发生了 　 　现象；只将磁极对调，发现指针偏转方向相反，表明产生的感应电流的方向与 　 　方向有关。
（3）物理学史上首次发现利用磁场产生电流的条件和规律的科学家是 　 　，人们根据这个发现发明了 　 　。
（4）如果将灵敏电流计换成电源，通电的导体棒在磁场中会运动，这一过程的能量转化是 　 　。

20．（3分）智能机器人目前已能够为人类在很多方面进行高效率、高精度的服务。如图是一款图书整理、搬运、咨询机器人的简化电路图，电源电压U＝48V，R0是滑动变阻器，R是压敏电阻，其阻值随机器人所受压力的增大而减小，触发器的电阻忽略不计。当电路中的电流I＞0.5A时，触发器触发电动机停止工作，机器人停止搬书指令。
（1）在搬运图书时，机器人承受的压力越大，电路中的电流 　 　。
（2）通过调节R0可以控制机器人的最大负重，若要减轻其最大负重，应将R0的阻值适当 　 　。
（3）长期使用后，电源两端的电压降低为45V，为使机器人的最大负重不变，则R0应减小 　 　Ω。

21．（7分）实验小组使用外底面积150cm2的圆柱形玻璃容器（足够高）测量液体密度。
（1）将容器口朝上置于水中漂浮，此时水面距容器底6cm；向容器内注入一定量的某种未知液体，容器内液面高4cm，容器外水面距容器底10.8cm，若不考虑容器壁的厚度，则ρ液＝　 　kg/m3。实际上容器壁有厚度，对测量结果会产生影响，则所测液体密度值ρ液与真实值ρ真的关系为ρ液　 　ρ真。
（2）小致考虑到容器壁有厚度且厚度一致，设计了一个求容器内底面积的方案：将容器口朝下扣在水中漂浮（内有质量可忽略不计的空气），此时内外水面高度差为4cm，容器口与容器外部水面的高度差为24cm，求该容器的内底面积。（写出必要的文字说明、表达式及最后结果。已知：ρ水＝1.0×103kg/m3，g＝10N/kg）


2023年吉林省长春市北湖新区中考物理一模试卷
参考答案与试题解析
一、选择题：本题共10小题，每小题2分，共20分。每小题给出的四个选项中只有一项最符合题目要求。
1．（2分）下列物体尺度最小的是（　　）
A．分子 B．电子 C．原子 D．原子核
【分析】分子是由原子构成的，原子是由原子核和电子构成的。
【解答】解：物质是由分子组成的，分子是由原子组成的，原子是由位于原子中心的原子核和核外电子构成的，因此选项中尺度最小的是电子。
故选：B。
【点评】本题考查了学生对微观世界的了解，是一道基础性题目，中考中常以填空和选择两种题型出现。
2．（2分）下列能源中属于可再生能源的是（　　）
A．木柴 B．核能 C．水能 D．煤炭
【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源。人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源。
【解答】解：A、木柴不能短时期内从自然界得到补充，属于不可再生能源；
B、核能不能短时期内从自然界得到补充，属于不可再生能源；
C、水能从自然界里源源不断的得到补充，属于可再生能源；
D、煤炭属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源。
故选：C。
【点评】本题难度不大，了解可再生能源和不可再生能源的特点是正确解答本题的关键。
3．（2分）夏天，自来水管的外壁常出现水珠。形成水珠的过程中发生的物态变化是（　　）
A．熔化 B．液化 C．汽化 D．升华
【分析】物质由固态变为液态的现象叫熔化；物质由气态变为液态的现象叫液化；物质由液态变为气态的现象叫汽化；物质由固态变为气态的现象叫升华，可据此进行判断。
【解答】解：夏天，空气中的水蒸气遇到比它温度低的水管时，就会放出热量变成小水珠附着在自来水管的外壁上，这是液化现象。
故ACD错误，B正确。
故选：B。
【点评】此题考查了熔化、液化、汽化、升华的概念，属基础题。
4．（2分）山上钟声余音绕梁三日不绝。人们能听出远处传来的是钟声，根据的是声音的（　　）
A．音调 B．响度 C．音色 D．频率
【分析】音色是由发声体的材料和结构决定的，可以用来区分不同物体发出的声音。
【解答】解：音色是由发声体的材料和结构决定的，可以用来区分不同物体发出的声音，人们能听出远处传来的是钟声，根据的是声音的音色。
故选：C。
【点评】本题考查了音色与音调和响度的区别，属于基础知识，
5．（2分）唐代高骈的诗句“楼台倒影入池塘”中“楼台倒影”的原理与下列光学现象原理相同的是（　　）
A．日食月食 B．水中望月 C．雨后彩虹 D．池水变浅
【分析】（1）光射到物体表面上时，有一部分光会被物体表面反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
（2）光在同种均匀介质中沿直线传播，影子是由于光的直线传播形成的；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹、透镜成像等。
【解答】解：“楼台倒影”是水面呈现出楼台的倒影，是光的反射现象；
A、日食和月食是由光沿直线传播形成的，故A错误；
B、“水中望月”属于平面镜成像，是由光的反射形成的，故B正确；
C、雨后彩虹，是光的色散现象，是由光的折射形成的，故C错误；
D、从池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，属于光的折射现象，故D错误。
故选：B。
【点评】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，同时还考查了光的色散，知道色散是由光的折射形成的。
6．（2分）下列家用电器工作时，将电能主要转化为内能的是（　　）
A．电水壶 B．收音机 C．电冰箱 D．电脑
【分析】做功总是伴随着能量的转化，电功也不例外。用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程。分析每种用电器的能量转化形式。
【解答】解：A、电热水壶是把电能转化为内能，故A正确；
B、收音机是把电能转化声能和内能，故B错误；
C、电冰箱主要将电能转化为机械能和内能，故C错误；
D、电脑主要将电能转化为声能、光能和内能，故D错误。
故选：A。
【点评】本题主要考查学生对：电流做功的实质的了解和掌握，是一道基础题。
7．（2分）2022北京冬奥会虽已结束，但其现代信息犹存，其中火炬“飞扬”是用碳纤维复合材料制成，具有“轻、固、美”的特点，由此可知该材料的一个特点是（　　）
A．硬度大 B．密度大 C．导热性好 D．导电性好
【分析】根据题中提到的碳纤维复合材料的特点来分析其物理属性，如坚固就说明了其硬度大。
【解答】解：碳纤维复合材料“轻”说明其密度小，“固”说明其硬度大，手拿火炬时要求火炬外壳不易导热，否则手会被烫伤，也不需要导电性好。故A正确，BCD错误。
故选：A。
【点评】判断物体的物理属性可根据物体自身的特点来入手。
8．（2分）“注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（　　）
A．在高压线下放风筝
B．用电器着火时用水灭火
C．开关接在电灯和零线之间
D．更换灯泡前断开电源开关
【分析】（1）生活中要远离高压带电体；
（2）生活中的水是导体；
（3）控制电路的开关要接在用电器与火线之间；
（4）更换灯泡、搬动用电器前，应断开电源开关，以防止触电。
【解答】解：
A、在高压电线附近放风筝易引发高压电弧触电，故A不符合安全用电要求；
B、生活中的水是导体，电器起火时，应先切断电源，再施救，故B不符合安全用电要求；
C、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故C不符合安全用电要求；
D、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时可能发生触电事故，故D符合安全用电要求。
故选：D。
【点评】本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答。为防止因电带来的伤害，不能违反。
9．（2分）下列措施中能提高热机效率的是（　　）
A．使燃料充分燃烧
B．增加废气带走的热量
C．增加机械装置吸收的热量
D．增加机械传动的摩擦
【分析】要提高热机的效率，就要减少热量的损失，使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率；而增加热机的工作时间、燃烧一些热值大的燃料和增加所用燃料的质量并不能减少热量的损失，所以不能提高热机的效率。
【解答】解：A、使燃料充分燃烧，可使有效利用的能量增加，可以提高热机的效率，故A正确；
B、增加废气带走的热量，会使有用的能量占总能量的比值减小，会降低热机的效率，故B错误；
C、增加机械装置吸收的热量，会使有用的能量占总能量的比值减小，热机效率会降低，故C正确；
D、增加热机部件间的摩擦，会增大额外功，会使有用的能量占总能量的比值减小，会降低热机的效率，故D错误。
故选：A。
【点评】此题考查了影响热机效率的几个因素，考查了学生对热机效率的理解，要想提高热机效率，就要减少热量的损失。
10．（2分）下列能够说明流体压强与流速关系的是（　　）
A．拦河坝设计成上宽下窄
B．玻璃厂用吸盘搬运玻璃
C．高压锅容易将食物煮熟
D．用漏斗向下吹气乒乓球不下落
【分析】明确流体压强与流速的关系：流体流速越快的位置，压强越小，据此结合选项中的描述逐一进行判断。
【解答】解：A．拦河坝设计成下宽上窄的原因是：液体内部压强随着深度的增加而增大，故A不符合题意；
B．玻璃厂用吸盘搬运玻璃是利用大气压强，故B不符合题意；
C．高压锅容易把食物煮熟，这是利用气压大、沸点高的特点，故C不符合题意；
D．用漏斗向下吹气，乒乓球上方空气流速变快，压强变小，下方空气流速慢，压强较大，产生向上的压强差，所以乒乓球不下落，故D符合题意。
故选：D。
【点评】此题考查了液体内部压强的特点、大气压的应用、气压与沸点的关系和压强和流速关系的理解，是一道综合题。
二、非选择题：本题共11小题，第11～20题每空、每图各1分，第21题7分，共50分。
11．（4分）酸甜多汁的水果不仅可以为我们的身体提供能量，还可以让二极管发光，如图所示。
（1）水果相当于电路中的 　电源　，二极管发光时把 　电　能转化成光能，一段时间后电压降低，二极管的亮度 　变小　。
（2）一个二极管短路，其他二极管也都不发光，它们的连接方式是 　并　联。

【分析】（1）电源是将电能转化为其他形式能量的过程；水果中有化学能，可转化为电能，再通过二极管转化为光能。
根据功率公式P＝判断实际功率的变化，二极管的亮度变化。
（2）串联电路的电流路径只有一条，且各用电器之间相互影响；并联电路的电流路径有两条或多条，各用电器之间互不影响。
【解答】解：（1）水果电池能够提供电能，相当于电路中的电源；二极管发光时把电能转化成光能；一段时间后电压降低，根据P＝可知，二极管的实际功率变小，亮度变小。
（2）若其中一只二极管发生短路，其他二极管也都不发光，说明没有电流通过其它二极管，则它们的连接方式是并联。
故答案为：（1）电源；电；变小；
（2）并。
【点评】本题考查了对半导体材料应用及特点的了解，要运用电路、能量转化的相关知识进行解释，属物理常识题，难度不大。
12．（4分）如图所示为滑雪比赛的场景。
（1）图中滑雪板长约1.2 　m　。
（2）人在雪道上下滑过程中，以滑雪板为参照物，人是 　静止　的；考虑阻力的影响，人的机械能 　减少　。
（3）人用力向后推滑雪杆后，人快速向前进，说明力能改变物体的 　运动状态　。

【分析】（1）滑雪板长度接近于人的身高；
（2）通过判断运动员相对滑雪板的位置关系是否发生变化判断运动员的运动还是静止；不计空气阻力时，机械能没有转化为内能，机械能守恒；
（3）力可以改变物体的运动状态。
【解答】解：（1）图中滑雪板长约1.2m；
（2）以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的；考虑阻力的影响，因为克服阻力做功，人的机械能减少；
（3）人用力向后推滑雪杆后，雪给人向前的推力，人快速向前进，说明力能改变物体的运动状态。
故答案为：（1）m；（2）静止；减少；（3）运动状态。
【点评】此题以单板滑雪为背景考查了力学的多个知识点，难度中等，综合性强，属于中考热点题型，值得关注。
13．（4分）周末，小致和小知去南湖公园游玩。
（1）游览途中闻到阵阵花香，这是 　扩散　现象。
（2）途中短暂分开后，通过手机进行联络。手机是通过 　电磁　波传递信息的。
（3）烈日当空，发现石头烫脚，石头温度的升高是通过 　热传递　方式改变内能的。
（4）回家时乘坐公共汽车，汽车用水做发动机的冷却液，是因为水的 　比热容　大。
【分析】（1）根据分子动理论可知：构成物质的分子总在不停地做无规则运动，这种分子运动叫扩散现象；
（2）手机的通过电磁波来传递信息的；
（3）改变内能的方法：做功和热传递；
（4）因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
【解答】解：
（1）游览途中闻到阵阵花香，这是花香分子无规则运动产生的扩散现象；
（2）手机的通过电磁波来传递信息的；
（3）石头吸收热量，温度升高，内能增加，石头会烫脚，这是通过热传递的方式改变石头的内能；
（4）水做发动机冷却液的原理是水的比热容大。
故答案为：（1）扩散；（2）电磁；（3）热传递；（4）比热容。
【点评】本题考查了扩散现象、电磁波的运用、改变内能大小的的方式以及水的比热容等知识，难度不大。
14．（3分）“绿色环保，低碳出行”，近年来，中国各种新能源汽车产业发展十分迅速。一辆氢能源公交车以36km/h的速度匀速行驶10min，行驶的距离为 　6000　m。若其发动机牵引力为1.4×104N，则该氢能源公交车所做的机械功为 　8.4×107J　。若该车效率为50%，则至少需要燃烧 　1.2　kg的氢。（q氢＝1.4×108J/kg）
【分析】根据速度公式v＝求出汽车行驶的距离；
知道发动机牵引力和行驶的路程，利用W＝Fs求出机械功；
利用η＝求得燃料放出的热量，再利用Q放＝mq求得氢燃料的质量。
【解答】解：（1）汽车以此速度匀速行驶了10min，即t＝10min＝h，
行驶的距离s＝vt＝36km/h×h＝6km＝6000m；
该氢能源公交车所做的机械功为W＝Fs＝1.4×104N×6000m＝8.4×107J；
由η＝得燃料放出的热量：Q放＝＝＝1.68×108J；
由Q放＝mq得氢燃料的质量：m氢＝＝＝1.2kg。
故答案为：6000；8.4×107J；1.2。
【点评】本题考查速度、机械功、燃料完全燃烧放热的计算以及效率公式的计算，是一道热学综合题，难度不大。
15．（6分）“探究水沸腾时温度变化的特点”实验装置如图所示。
（1）实验时应先组装 　铁圈　（选填“铁夹”或“铁圈”）。
（2）水沸腾过程中温度计示数如图所示，由此可知水的沸点为 　101　℃。杯内的气压 　大于　标准大气压。
（3）撤去酒精灯，水停止沸腾，说明水在沸腾过程中需要 　持续吸热　。若用初温相同但质量更少的水来做实验，加热时间将变 　小　。
（4）在组装实验装置时，若忘记安装硬纸板，会导致的实验结果是 　实验时间增长　。（写出一条即可）

【分析】（1）在“探究水沸腾时温度变化的特点”的实验中组装实验器材时要先放好酒精灯，在固定铁圈高度，再调节温度计的高度，组装实验装置要按自下而上的顺序；
（2）根据水沸腾的特点：继续吸热，温度不变，由温度计读数知水的沸点，液体的沸点随气压的降低而降低，可知此时实验室内的气压大于一个标准大气压；
（3）水的沸腾条件是：达到沸点，继续吸热；如果水的质量偏小，则水需要吸收的热量较少而导致实验时间变小；
（4）忘记安装硬纸板，热量散失较多，会导致加热时间变长。
【解答】解：（1）实验时要用酒精灯外焰加热，故先固定铁圈的高度，再调节温度计的高度，组装实验装置要按自下而上的顺序；
（2）根据水沸腾的特点：继续吸热，温度不变，由温度计读数知知水的沸点为101℃，液体的沸点随气压的降低而降低，由此可知此时实验室内的气压大于一个标准大气压；
（3）撤去酒精灯后，水很快停止沸腾，说明水在沸腾过程中需要持续吸热；
如果水的质量偏小，则水需要吸收的热量较少而导致实验时间变小；
（4）忘记安装硬纸板，热量散失较多，会导致加热时间变长。
故答案为：（1）铁圈；（2）101；大于；（3）持续吸热；小；（4）实验时间增长。
【点评】本题是“探究水沸腾时温度变化的特点”的实验，涉及到实验装置的调节、实验注意事项、沸点及沸腾图象的分析等，属于中考常考命题点，难度不大。
16．（4分）如图所示是“探究凸透镜成像的规律”的实验装置，凸透镜的焦距是10cm。
（1）完成图甲中光线通过凸透镜后的光路图。
（2）将蜡烛移至光具座上35cm刻度线处，向 　右　移动光屏，直到光屏上成清晰的倒立、　放大　的实像。
（3）保持凸透镜在图乙的位置不变，把蜡烛移到40～50cm之间，无论怎样移动光屏都看不到像，这时透过凸透镜能看到一个正立、放大的像，这一成像特点在生活中的应用是 　放大镜　。
【分析】（1）先确定所给的入射光线的特点，然后根据凸透镜的光学特点作图；
（2）根据2f＞u＞f，v＞2f，成倒立、放大的实像；
（3）根据u＜f，成正立、放大的虚像，放大镜就是利用此原理制成的。
【解答】解：（1）凸透镜入射光线与主光轴平行，则折射光线过焦点，如下图所示：
；
（2）将蜡烛移至光具座上35cm刻度线处，此时物距大于一倍焦距，小于二倍焦距，根据2f＞u＞f，v＞2f，成倒立、放大的实像，故应向右移动光屏，直到光屏上成清晰的倒立、放大的实像；
（3）保持凸透镜在图乙的位置不变，把蜡烛移到40～50cm之间，此时物距小于一倍焦距，根据u＜f，成正立、放大的虚像，放大镜就是利用此原理制成的。
故答案为：（1）见解答图；（2）右；放大；（3）放大镜。
【点评】此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
17．（4分）在“探究影响滑动摩擦力大小的因素”的实验中：
（1）画出图甲中物块A所受重力的示意图。
（2）用弹簧测力计水平拉动物块做 　匀速直线　运动。
（3）比较 　乙丙　两图可知：当压力一定时，接触面越粗糙滑动摩擦力越大。请你列举一个与该实验结论相关的实例：　冰雪天，为防止汽车打滑，在汽车轮胎上缠绕铁链　。
【分析】（1）重力的方向竖直向下，作用点在物体的重心；
（2）根据二力平衡的条件分析；
（3）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答；结合实际举一个与该实验结论相关的实例。
【解答】解：（1）甲中物块A所受重力的方向竖直向下，作用点在物体的重心，如下所示：

（2）用弹簧测力计水平拉动物块做匀速直线运动，木块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数才等于摩擦力的大小；
（3）探究滑动摩擦力的大小与接触面粗糙程度的关系，要控制压力大小相同，故比较乙、丙两图可知：当压力一定时，接触面越粗糙滑动摩擦力越大；
与该实验结论相关的实例：冰雪天，为防止汽车打滑，在汽车轮胎上缠绕铁链。
故答案为：（1）见解析中的图；（2）匀速直线；（3）乙丙；冰雪天，为防止汽车打滑，在汽车轮胎上缠绕铁链。
【点评】本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用，体现了对过程和方法的考查。
18．（5分）在“探究杠杆的平衡条件”的实验中：
（1）实验前，若使如图甲所示的杠杆在水平位置平衡，应将平衡螺母向 　右　调节。
（2）实验中，多次在杠杆两端加挂钩码，并调节钩码位置使杠杆保持水平平衡，记录多组数据，这样做的目的是 　使实验结论具有普遍性，避免偶然性　。
（3）三次实验获得的数据如下表所示，分析可得杠杆的平衡条件是 　动力×动力臂＝阻力×阻力臂（F1l1＝F2l2）　。
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
15.0
1.5
10.0
2
2.0
10.0
1.0
20.0
3
3.0
15.0
1.5
30.0
（4）请判断图乙中的船桨属于 　费力　杠杆，使用这种杠杆的好处是 　费了力，省了距离，划船时手只要移动较小的距离就能使桨在水中移动较大的距离　。

【分析】（1）调节平衡螺母向上翘的一端移动，使杠杆在水平位置平衡；
（2）用实验探究物理问题时要进行多次实验，有的是为了多次测量求平均值来减小误差；有的是多次测量发现变化规律；有的是为了使实验结论具有普遍性；
（3）杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂；
（4）根据杠杆的结构特点以及杠杆分类，以及杠杆的优点。
【解答】解：（1）由图甲可知，杠杆的右端上翘，为使杠杆在水平位置平衡，应将右端的平衡螺母向上翘的右端移动；
（2）探究杠杆平衡的条件时进行多次实验，多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力，动力臂、阻力和阻力臂的数据，其目的是通过实验数据总结实验结论，使实验结论具有普遍性，避免偶然性；
（3）分析表格中的数据知1.0N×15.0cm＝1.5N×10.0cm；
2.0N×10.0cm＝1.0N×20.0cm；
3.0N×15.0cm＝1.5N×30.0cm，
故可得出杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂（F1l1＝F2l2）；
（3）过支点O作动力F1作用线的垂线段，即动力臂l1；如图所示：
（4）由桨的结构可知，赛艇的船桨在使用时动力臂小于阻力臂，为费力杠杆；费了力，省了距离，划船时手只要移动较小的距离就能使桨在水中移动较大的距离。
故答案为：（1）右；（2）使实验结论具有普遍性，避免偶然性；（3）动力×动力臂＝阻力×阻力臂（F1l1＝F2l2）；（4）费力；费了力，省了距离，划船时手只要移动较小的距离就能使桨在水中移动较大的距离。
【点评】本题考查了探究杠杆平衡条件的实验过程和杠杆的分类及使用等，考查较为全面，是我们应该掌握的重点实验。
19．（6分）在“探究导体在磁场中运动时产生感应电流的条件”的实验中：
（1）导体棒沿竖直方向运动时电流表指针 　不偏转　。
（2）导体棒水平向左运动时电流表指针偏转，说明发生了 　电磁感应　现象；只将磁极对调，发现指针偏转方向相反，表明产生的感应电流的方向与 　磁场　方向有关。
（3）物理学史上首次发现利用磁场产生电流的条件和规律的科学家是 　法拉第　，人们根据这个发现发明了 　发电机　。
（4）如果将灵敏电流计换成电源，通电的导体棒在磁场中会运动，这一过程的能量转化是 　电能转化为机械能　。

【分析】（1）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应。如果导体不切割磁感线，就不会产生感应电流，电流表的指针不偏转。
（2）感应电流的方向与磁场方向有关。
（3）电磁感应现象是法拉第发现的，利用此现象发明了发电机。
（4）电动机工作时将电能转化为机械能。
【解答】解：（1）导体棒沿竖直方向运动时，由于没有切割磁感线，不产生电流，故电流表指针不偏转。
（2）导体棒水平向左运动时电流表指针偏转，说明发生了电磁感应现象；只将磁极对调，发现指针偏转方向相反，表明产生的感应电流的方向与磁场方向有关。
（3）物理学史上首次发现利用磁场产生电流的条件和规律的科学家是法拉第，人们根据这个发现发明了发电机。
（4）如果将灵敏电流计换成电源，通电的导体棒在磁场中会运动，这一过程的能量转化是电能转化为机械能。
故答案为：（1）不偏转；（2）电磁感应；磁场；（3）法拉第；发电机；（4）电能转化为机械能。
【点评】本题考查了电磁感应现象以及发电机、电动机的基本原理，关键是知道产生感应电流的条件和电动机的能量转化过程。
20．（3分）智能机器人目前已能够为人类在很多方面进行高效率、高精度的服务。如图是一款图书整理、搬运、咨询机器人的简化电路图，电源电压U＝48V，R0是滑动变阻器，R是压敏电阻，其阻值随机器人所受压力的增大而减小，触发器的电阻忽略不计。当电路中的电流I＞0.5A时，触发器触发电动机停止工作，机器人停止搬书指令。
（1）在搬运图书时，机器人承受的压力越大，电路中的电流 　越大　。
（2）通过调节R0可以控制机器人的最大负重，若要减轻其最大负重，应将R0的阻值适当 　减小　。
（3）长期使用后，电源两端的电压降低为45V，为使机器人的最大负重不变，则R0应减小 　6　Ω。

【分析】闭合开关，触发器、定值电阻和滑动变阻器串联，触发器的电阻忽略不计。
（1）在搬运图书时，机器人承受的压力越大，压敏电阻的阻值随机器人所受压力的增大而减小，总电阻变小，电源电压不变，根据欧姆定律可知电路中的电流的变化情况；
（2）由于电源电压和触发电动机停止工作的电流不变，即电路总电阻不变，要减轻最大负重，即减小其承受的压力，从而知道压力传感器的阻值的变化，
利用串联电路电阻特点求出R0的阻值的变化；
（3）根据欧姆定律得出两种情况下的总电阻，进而得出R0的减小值。
【解答】解：闭合开关，触发器、定值电阻和滑动变阻器串联，触发器的电阻忽略不计。
（1）在搬运图书时，机器人承受的压力越大，压敏电阻的阻值随机器人所受压力的增大而减小，总电阻变小，电源电压不变，根据欧姆定律可知电路中的电流越大；
（2）由于电源电压和触发电动机停止工作的电流不变，根据R总＝可知，电路总电阻不变，
要减轻最大负重，即减小其承受的压力，由图象可知压力传感器的阻值将增大，所以，应将R0的阻值适当减小。
（3）电源电压U＝48V时，总电阻R总＝＝＝96Ω；
电源两端的电压降低为45V时，总电阻R总′＝＝＝90Ω；
为使机器人的最大负重不变，则R0应减小：96Ω﹣90Ω＝6Ω。
故答案为：（1）越大；（2）减小；（3）6。
【点评】本题考查欧姆定律的应用，是一道综合题。
21．（7分）实验小组使用外底面积150cm2的圆柱形玻璃容器（足够高）测量液体密度。
（1）将容器口朝上置于水中漂浮，此时水面距容器底6cm；向容器内注入一定量的某种未知液体，容器内液面高4cm，容器外水面距容器底10.8cm，若不考虑容器壁的厚度，则ρ液＝　1.2×103　kg/m3。实际上容器壁有厚度，对测量结果会产生影响，则所测液体密度值ρ液与真实值ρ真的关系为ρ液　＞　ρ真。
（2）小致考虑到容器壁有厚度且厚度一致，设计了一个求容器内底面积的方案：将容器口朝下扣在水中漂浮（内有质量可忽略不计的空气），此时内外水面高度差为4cm，容器口与容器外部水面的高度差为24cm，求该容器的内底面积。（写出必要的文字说明、表达式及最后结果。已知：ρ水＝1.0×103kg/m3，g＝10N/kg）

【分析】（1）将容器口朝上置于水中漂浮，求出容器排开水的体积V排，根据阿基米德原理求出容器受到的浮力F浮，漂浮时浮力等于重力，则G容＝F浮，向容器内注入一定量的某种未知液体，求出容器排开水的体积V排'，根据阿基米德原理求出容器受到的浮力F浮'，漂浮时浮力等于重力，则G总＝F浮'，未知液体的重力为：G液＝G总﹣G容，根据G＝mg求出液体的质量，再求出未知液体的体积，根据密度公式可求出未知液体的密度；在以上的计算中没有考虑容器壁的厚度，则G容偏小，G液＝G总﹣G容偏大，根据G＝mg计算出其质量m液偏大，所以在体积一定时计算出的液体的密度偏大；
（2）容器口朝下扣在水中漂浮，求出其排开水的体积V1，根据阿基米德原理求出容器受到的浮力为F浮1，容器内水的体积为：V2＝S2h3＝S2（h3﹣h4），容器内水的重力为：G水＝ρ水V2g＝ρ水S2（h3﹣h4）g，将柱形容器和进入容器中的水看做一个整体，进行受力分析，则有，F浮1＝G水+G容，列出等式，代入数据可求出容器内底面积。
【解答】（1）将容器口朝上置于水中漂浮，容器排开水的体积为：V排＝S1h1＝150cm2×6cm＝900cm3，
容器受到的浮力：F浮＝ρ水V排g＝1.0×103kg/m3×900×10﹣6m3×10N/kg＝9N，
漂浮时浮力等于重力，则G容＝F浮＝9N，
向容器内注入一定量的某种未知液体，容器排开水的体积为：V排'＝Sh2＝150cm2×10.86cm＝1620cm3，
容器受到的浮力：F浮'＝ρ水V排'g＝1.0×103kg/m3×1620×10﹣6m3×10N/kg＝16.2N，
漂浮时浮力等于重力，则G总＝F浮'＝16.2N，未知液体的重力为：G液＝G总﹣G容＝16.2N﹣9N＝7.2N，
根据G＝mg得，其质量为：m液＝＝0.72kg＝720g，
未知液体的体积为：V液＝Sh3＝150cm2×4cm＝600cm3，
未知液体的密度为：＝1.2g/cm3＝1.2×103kg/m3；
实际上容器壁有厚度，对测量结果会产生影响，在以上的计算中没有考虑容器壁的厚度，则G容偏小，G液＝G总﹣G容偏大，根据G＝mg计算出其质量m液偏大，所以在体积一定时计算出的液体的密度偏大，即ρ液＞ρ真；
（2）容器口朝下扣在水中漂浮，排开水的体积为：V1＝S1h3＝150cm2×24cm＝3600cm3＝0.0036m3，
容器受到的浮力为：F浮1＝ρ水V1g＝1.0×103kg/m3×0.0036m3×10N/kg＝36N，
容器内水的体积为：V2＝S2h3＝S2（h3﹣h4），容器内水的重力为：G水＝ρ水V2g＝ρ水S2（h3﹣h4）g，
则有，F浮1＝G水+G容，即，36N＝ρ水S2（h3﹣h4）g+9N，代入数据，解得，S2＝0.135m2＝135cm2。
故答案为：（1）1.2×103；＞；（2）135cm2。
【点评】本题考查了压强、浮力、密度、重力等的计算和受力分析，有一定的难度。
