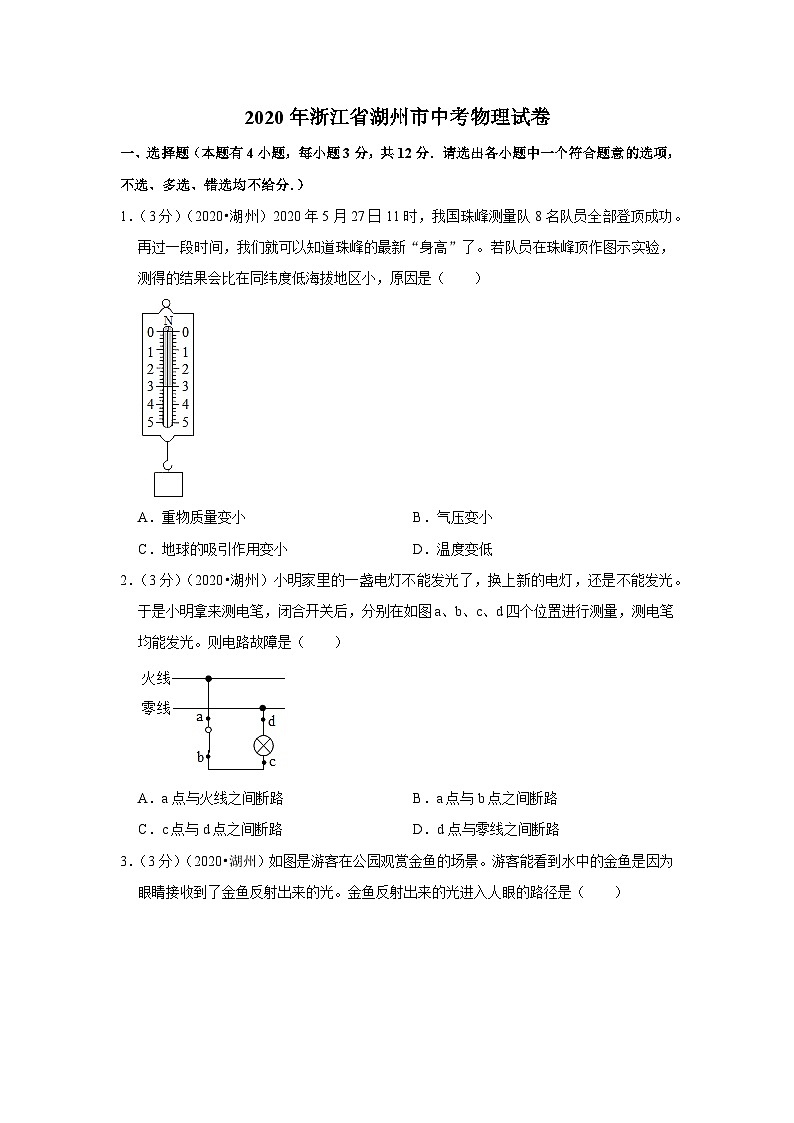

2020浙江省湖州市中考物理试卷

这是一份2020浙江省湖州市中考物理试卷，共19页。试卷主要包含了选择题，填空题，实验探究题，解答题等内容，欢迎下载使用。

2020年浙江省湖州市中考物理试卷
一、选择题（本题有4小题，每小题3分，共12分．请选出各小题中一个符合题意的选项，不选、多选、错选均不给分．）
1．（3分）（2020•湖州）2020年5月27日11时，我国珠峰测量队8名队员全部登顶成功。再过一段时间，我们就可以知道珠峰的最新“身高”了。若队员在珠峰顶作图示实验，测得的结果会比在同纬度低海拔地区小，原因是（　　）

A．重物质量变小 B．气压变小
C．地球的吸引作用变小 D．温度变低
2．（3分）（2020•湖州）小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是（　　）

A．a点与火线之间断路 B．a点与b点之间断路
C．c点与d点之间断路 D．d点与零线之间断路

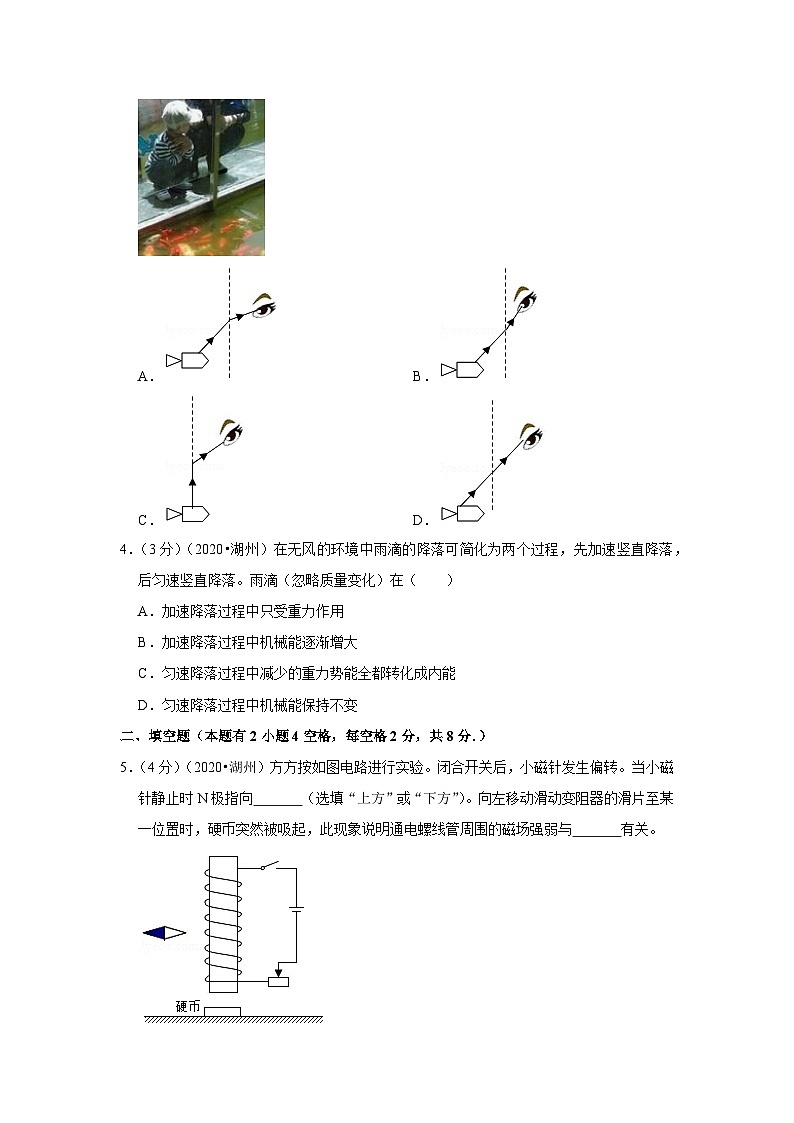

3．（3分）（2020•湖州）如图是游客在公园观赏金鱼的场景。游客能看到水中的金鱼是因为眼睛接收到了金鱼反射出来的光。金鱼反射出来的光进入人眼的路径是（　　）

A． B．
C． D．
4．（3分）（2020•湖州）在无风的环境中雨滴的降落可简化为两个过程，先加速竖直降落，后匀速竖直降落。雨滴（忽略质量变化）在（　　）
A．加速降落过程中只受重力作用
B．加速降落过程中机械能逐渐增大
C．匀速降落过程中减少的重力势能全都转化成内能
D．匀速降落过程中机械能保持不变
二、填空题（本题有2小题4空格，每空格2分，共8分．）
5．（4分）（2020•湖州）方方按如图电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时N极指向　 　（选填“上方”或“下方”）。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与　 　有关。

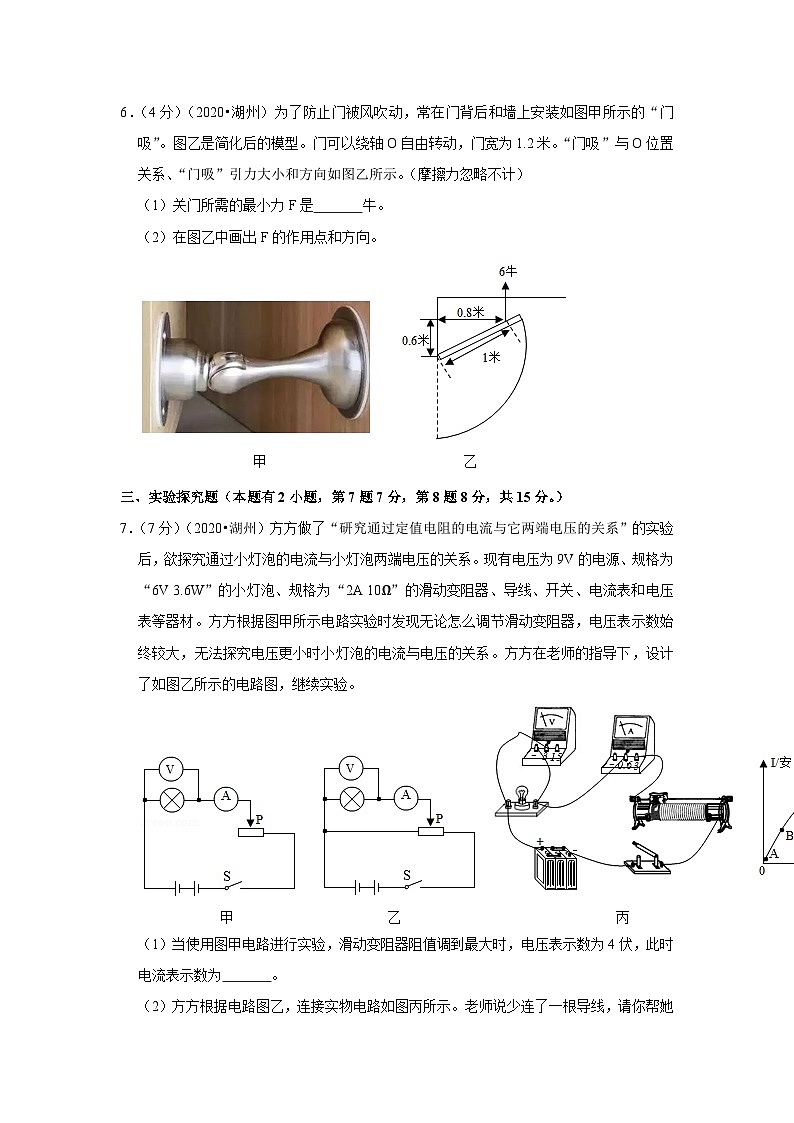

6．（4分）（2020•湖州）为了防止门被风吹动，常在门背后和墙上安装如图甲所示的“门吸”。图乙是简化后的模型。门可以绕轴O自由转动，门宽为1.2米。“门吸”与O位置关系、“门吸”引力大小和方向如图乙所示。（摩擦力忽略不计）
（1）关门所需的最小力F是　 　牛。
（2）在图乙中画出F的作用点和方向。

三、实验探究题（本题有2小题，第7题7分，第8题8分，共15分。）
7．（7分）（2020•湖州）方方做了“研究通过定值电阻的电流与它两端电压的关系”的实验后，欲探究通过小灯泡的电流与小灯泡两端电压的关系。现有电压为9V的电源、规格为“6V 3.6W”的小灯泡、规格为“2A 10Ω”的滑动变阻器、导线、开关、电流表和电压表等器材。方方根据图甲所示电路实验时发现无论怎么调节滑动变阻器，电压表示数始终较大，无法探究电压更小时小灯泡的电流与电压的关系。方方在老师的指导下，设计了如图乙所示的电路图，继续实验。

（1）当使用图甲电路进行实验，滑动变阻器阻值调到最大时，电压表示数为4伏，此时电流表示数为　 　。
（2）方方根据电路图乙，连接实物电路如图丙所示。老师说少连了一根导线，请你帮她在图中添上这根导线。
（3）方方按图乙正确连接后进行实验，采集数据，绘制了小灯泡电流与电压关系的曲线图，如图丁所示。
①AB段是直线，可得出的探究结论是：在电压较小时，　 　。
②BC段明显发生弯曲，是因为　 　。
8．（8分）（2020•湖州）力能使物体的运动状态发生改变，运动状态的改变包括运动速度的改变和运动方向的改变。某科学兴趣小组为探究物体运动速度改变的快慢（单位时间内运动速度的改变量）与物体受力大小的关系，在创新实验室做了如下的实验：

如图甲所示，水平桌面上固定了一个导轨。导轨上的小车用细绳跨过定滑轮（摩擦不计）与重物相连，小车上固定一个宽为d＝1厘米的挡光片。在导轨上A、B两个位置各固定一个光电门。光电门如图乙所示。光电门内有一束光从N射向M、M处装有光传感器，当有物体经过NM之间把光挡住时，传感器能记录光被挡住的时间t，这样就可求得挡光片经过光电门时的速度vA以和vB．两个光电门配合使用还能测出挡光片从A运动到B的时间tAB。
实验步骤：
①保持重物P质量不变，让小车从OA间任意点释放，分别测出挡光片经过A、B两位置的挡光时间tA和tB，以及挡光片从A运动到B的时间tAB，计算出单位时间运动速度的改变量（用a1表示），即a1＝．重复实验。a1近似相等。
②增大重物质量且保持不变，让小车从OA间任意点释放，按照①的操作，计算出单位时间运动速度的改变量（用a2表示）。重复实验。a2近似相等，且a2＞a1。
（1）在实验①时，某次挡光片经过A位置的挡光时间tA为0.025秒，则挡光片穿过光束的速度vA为　 　。
（2）该实验中为什么用重物P来提供拉力？　 　。
（3）由实验可得出的结论是　 　。
（4）上述结论可以解释汽车在行驶过程中　 　的现象。
A．制动力（阻力）越大，汽车越容易停下来
B．质量越大，汽车越难停下来
C．速度越大，汽车越难停下来
四、解答题（本题有3小题，第9题5分，第10题6分，第11题7分，共18分。）
9．（5分）（2020•湖州）2019年12月17日，由我国自主建造的第一艘国产航母﹣﹣山东舰（如图甲），正式交付海军。该舰标准排水量为5万吨，可同时停放36架歼﹣15舰载机。若每架舰载机质量为25吨。（海水的密度取1.03×103千克/立方米）
（1）舰载机起飞时（如图乙），以舰载机为参照物，航母是　 　的。（选填“运动”或“静止”）
（2）在标准排水量时，航母所受的浮力为　 　。
（3）当36架舰载机全部飞离航母后、航母排开海水的体积减少了　 　立方米。（结果保留一位小数）
10．（6分）（2020•湖州）小明在卸货点用水平方向的推力把箱子推到D处，如图甲。经过A处4秒后在B处遇到方方，方方迅速取下小箱子，1秒后在C处小明调整了推力，继续将大箱子推到D处才撤去推力。AD段推力与时间的关系如图乙，箱子速度与时间的关系如图丙。已知大箱子底面积为0.5平方米，质量为20千克，小箱子质量为5千克。

（1）BC段大箱子受到的摩擦力大小为　 　。
（2）AB段大箱子对地面的压强为　 　。
（3）CD段小明推力所做的功为　 　。
11．（7分）（2020•湖州）方方用图甲所示电路研究电功率和电流的关系，绘制了定值电阻R0、滑动变阻器R的功率与电流的关系图，如图乙。

（1）实线表示的是　 　（选填“R”或“R0”）的功率与电流的关系。
（2）求R0的阻值。（写出计算过程）
（3）当电流表示数为0.5安时，求R消耗的功率。（写出计算过程）

2020年浙江省湖州市中考物理试卷
参考答案与试题解析
一、选择题（本题有4小题，每小题3分，共12分．请选出各小题中一个符合题意的选项，不选、多选、错选均不给分．）
1．（3分）（2020•湖州）2020年5月27日11时，我国珠峰测量队8名队员全部登顶成功。再过一段时间，我们就可以知道珠峰的最新“身高”了。若队员在珠峰顶作图示实验，测得的结果会比在同纬度低海拔地区小，原因是（　　）

A．重物质量变小 B．气压变小
C．地球的吸引作用变小 D．温度变低
【分析】同一物体在地球上离地面越远，地球的吸引力越小。
质量是物体的一种属性，其大小与物体的形状、状态、位置、温度的变化而变化。
【解答】解：
（1）纬度相同，海拔越高，距离地球越远，地球对物体的吸引力越小，弹簧测力计的示数越小，使得测得的结果会比在同纬度低海拔地区小，故C正确；
（2）重物到珠峰顶，位置改变、质量不变，原因不是重物质量变小，弹簧测力计的示数变小与气压、温度无关，故ABD错误。
故选：C。
【点评】本题考查了学生对重力与距离地面的远近的关系，基础题目。
2．（3分）（2020•湖州）小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是（　　）

A．a点与火线之间断路 B．a点与b点之间断路
C．c点与d点之间断路 D．d点与零线之间断路
【分析】使用测电笔时，用手接触笔尾的金属体，笔尖接触被检测电线，若测电笔氖管发光，则被检测的电线是火线，否则为零线；测电笔测试图中的a、b、c、d四点，四点都能使测电笔发光，说明a、b、c、d与火线连通的，据此判断。
【解答】解：小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使测电笔发光，说明这四点与火线是接通的，所以故障是零线断路，即d点与零线之间断路，故D正确。
故选：D。
【点评】本题考查了用测电笔来检测家庭电路的故障，注意在正常情况下，测电笔测火线时应亮，测零线时应不亮。
3．（3分）（2020•湖州）如图是游客在公园观赏金鱼的场景。游客能看到水中的金鱼是因为眼睛接收到了金鱼反射出来的光。金鱼反射出来的光进入人眼的路径是（　　）

A． B．
C． D．
【分析】从鱼身上反射的光线由水中斜射入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了。
【解答】解：水中鱼反射出的光从水中斜射入空气中时发生折射，折射光线向远离法线的方向偏折，故A正确。
故选：A。
【点评】本题考查了光的折射现象，明确折射角和入射角的大小是解题的关键。
4．（3分）（2020•湖州）在无风的环境中雨滴的降落可简化为两个过程，先加速竖直降落，后匀速竖直降落。雨滴（忽略质量变化）在（　　）
A．加速降落过程中只受重力作用
B．加速降落过程中机械能逐渐增大
C．匀速降落过程中减少的重力势能全都转化成内能
D．匀速降落过程中机械能保持不变
【分析】动能与物体的质量和运动速度有关，质量越大，速度越快，动能就越大；重力势能与物体的质量和高度有关，质量越大，高度越高，重力势能就越大；机械能是动能和势能的总和，雨滴在运动的过程中受到空气阻力的作用。
【解答】解：A、加速降落过程中，雨滴受到重力和空气阻力的共同作用，故A错误；
B、加速降落过程中，由于空气阻力存在，克服空气的阻力做功，机械能转化为内能，机械能逐渐减小，故B错误；
CD、匀速降落过程中，动能不变，重力势能减小，机械能减小；雨滴克服空气的阻力做功，减少的重力势能全都转化成内能，故C正确，D错误；
故选：C。
【点评】本题考查了影响动能和重力势能以及机械能因素的应用，分析好雨滴的运动状态是关键。
二、填空题（本题有2小题4空格，每空格2分，共8分．）
5．（4分）（2020•湖州）方方按如图电路进行实验。闭合开关后，小磁针发生偏转。当小磁针静止时N极指向　下方　（选填“上方”或“下方”）。向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起，此现象说明通电螺线管周围的磁场强弱与　电流大小　有关。

【分析】（1）根据螺线管中的电流方向，利用安培定则判定螺线管的极性，根据磁极间的相互作用规律判定小磁针N极的指向；
（2）通电螺线管磁性的大小与电流大小和线圈的匝数有关。
【解答】解：
（1）由图可知，螺线管中电流的方向是向右的，根据安培定则可知，通电螺线管的上端为N极，下端为S极；根据同名磁极相互排斥、异名磁极相互吸引可知，小磁针的下端为N极，即N极指向下方；
（2）向左移动滑动变阻器的滑片至某一位置时，滑动变阻器的阻值变小，根据欧姆定律可知，螺线管中的电流变大，磁性变强，会把硬币吸起，此现象说明通电螺线管周围的磁场强弱与电流大小有关。
故答案为：下方；电流大小。
【点评】安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个，其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS极联系在一起。
6．（4分）（2020•湖州）为了防止门被风吹动，常在门背后和墙上安装如图甲所示的“门吸”。图乙是简化后的模型。门可以绕轴O自由转动，门宽为1.2米。“门吸”与O位置关系、“门吸”引力大小和方向如图乙所示。（摩擦力忽略不计）
（1）关门所需的最小力F是　4　牛。
（2）在图乙中画出F的作用点和方向。

【分析】（1）根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接支点和动力作用点这两点所得到的线段最长，利用杠杆平衡条件可求出关门所需的最小力F；
（2）已知门宽为1.2米，F的作用点在最右端，方向与门垂直，据此画出力的示意图。
【解答】解：（1）已知O为支点，利用杠杆平衡条件可得，F×L门宽＝F引力×L引力，
即：F×1.2m＝6N×0.8m，
解得：F＝4N；
（2）已知O为支点，门宽为1.2米为最长力臂，F的作用点在最右端，方向与门垂直，如图所示：

【点评】在处理杠杆最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点作出与动力臂垂直的直线。
三、实验探究题（本题有2小题，第7题7分，第8题8分，共15分。）
7．（7分）（2020•湖州）方方做了“研究通过定值电阻的电流与它两端电压的关系”的实验后，欲探究通过小灯泡的电流与小灯泡两端电压的关系。现有电压为9V的电源、规格为“6V 3.6W”的小灯泡、规格为“2A 10Ω”的滑动变阻器、导线、开关、电流表和电压表等器材。方方根据图甲所示电路实验时发现无论怎么调节滑动变阻器，电压表示数始终较大，无法探究电压更小时小灯泡的电流与电压的关系。方方在老师的指导下，设计了如图乙所示的电路图，继续实验。

（1）当使用图甲电路进行实验，滑动变阻器阻值调到最大时，电压表示数为4伏，此时电流表示数为　0.5A　。
（2）方方根据电路图乙，连接实物电路如图丙所示。老师说少连了一根导线，请你帮她在图中添上这根导线。
（3）方方按图乙正确连接后进行实验，采集数据，绘制了小灯泡电流与电压关系的曲线图，如图丁所示。
①AB段是直线，可得出的探究结论是：在电压较小时，　通过小灯泡的电流与它两端的电压成正比　。
②BC段明显发生弯曲，是因为　灯丝的电阻变大　。
【分析】（1）根据串联电路的电压关系求出滑动变阻器两端的电压，由I＝求出电路中的电流；
（2）根据图乙确定图丙的连接；
（3）根据灯丝的电阻与温度的关系分析。
【解答】解：（1）由图甲知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，由题意知，灯泡两端的电压为4V，所以滑动变阻器两端的电压为：
U滑＝U﹣U灯＝9V﹣4V＝5V；
所以电路中的电流为：
I＝＝＝0.5A；
（2）由图乙知，滑动变阻器的左半部分与灯泡并联，所以连接如图所示：

（3）①由图象知，AB段是一段直的线段，可知，在电压较小时，通过灯泡的电流与它两端的电压成正比；
②BC段出现弯曲，是由于灯丝的电阻随温度的升高而增大，电压较高时，灯丝的温度也随之升高，因此灯丝的电阻也会增大，从而造成电流与电压不成正比的现象。
故答案为：（1）0.5A；（2）见上图；（3）①通过小灯泡的电流与它两端的电压成正比；②灯丝的电阻变大。
【点评】本题主要是测量小灯泡的电阻实验，考查了灯丝电阻与温度的关系，同时考查了实验中所遇问题及解决方法，很具有实用性。
8．（8分）（2020•湖州）力能使物体的运动状态发生改变，运动状态的改变包括运动速度的改变和运动方向的改变。某科学兴趣小组为探究物体运动速度改变的快慢（单位时间内运动速度的改变量）与物体受力大小的关系，在创新实验室做了如下的实验：

如图甲所示，水平桌面上固定了一个导轨。导轨上的小车用细绳跨过定滑轮（摩擦不计）与重物相连，小车上固定一个宽为d＝1厘米的挡光片。在导轨上A、B两个位置各固定一个光电门。光电门如图乙所示。光电门内有一束光从N射向M、M处装有光传感器，当有物体经过NM之间把光挡住时，传感器能记录光被挡住的时间t，这样就可求得挡光片经过光电门时的速度vA以和vB．两个光电门配合使用还能测出挡光片从A运动到B的时间tAB。
实验步骤：
①保持重物P质量不变，让小车从OA间任意点释放，分别测出挡光片经过A、B两位置的挡光时间tA和tB，以及挡光片从A运动到B的时间tAB，计算出单位时间运动速度的改变量（用a1表示），即a1＝．重复实验。a1近似相等。
②增大重物质量且保持不变，让小车从OA间任意点释放，按照①的操作，计算出单位时间运动速度的改变量（用a2表示）。重复实验。a2近似相等，且a2＞a1。
（1）在实验①时，某次挡光片经过A位置的挡光时间tA为0.025秒，则挡光片穿过光束的速度vA为　0.4m/s　。
（2）该实验中为什么用重物P来提供拉力？　使物体受到的拉力恒定不变　。
（3）由实验可得出的结论是　在小车的质量不变的情况下，拉力越大，小车的速度改变的越快　。
（4）上述结论可以解释汽车在行驶过程中　A　的现象。
A．制动力（阻力）越大，汽车越容易停下来
B．质量越大，汽车越难停下来
C．速度越大，汽车越难停下来
【分析】（1）根据挡光片的长度和物体运动的时间求出物体运动的速度；
（2）重物P通过定滑轮拉动物体，对物体的拉力等于P的重力；
（3）速度的变化量越大，则表明速度改变的越快；
（4）重物P的重力越大，拉力越大，物体的速度变化越快。
【解答】解：（1）物体运动的速度为：vA＝＝＝0.4m/s；
（2）重物P通过定滑轮拉动物体，由于重物P的重力不变，则对物体的拉力不变，物体受到的拉力是恒定的；
（3）根据实验步骤①②可知，a2＞a1，这表明在小车的质量不变的情况下，增大重物P的重力，对小车的拉力会变大，小车的速度的增加量越大；故结论为：
在小车的质量不变的情况下，拉力越大，小车的速度改变的越快；
（4）A．制动力（阻力）越大，则汽车的运动状态改变的越快，即速度减小的快，汽车越容易停下来，故A正确；
B．质量越大，汽车越难停下来，是因为质量大，惯性大，其运动状态不容易改变，故B错误；
C．在阻力一定的情况下，汽车的速度越大，汽车越难停下来，故C错误；
故答案为：（1）0.4m/s；（2）使物体受到的拉力恒定不变；（3）在小车的质量不变的情况下，拉力越大，小车的速度改变的越快；（4）A。
【点评】本题考查了速度的计算、定滑轮的使用、根据控制变量法得出结论及结论的应用，利用好控制变量法是解题的关键。
四、解答题（本题有3小题，第9题5分，第10题6分，第11题7分，共18分。）
9．（5分）（2020•湖州）2019年12月17日，由我国自主建造的第一艘国产航母﹣﹣山东舰（如图甲），正式交付海军。该舰标准排水量为5万吨，可同时停放36架歼﹣15舰载机。若每架舰载机质量为25吨。（海水的密度取1.03×103千克/立方米）
（1）舰载机起飞时（如图乙），以舰载机为参照物，航母是　运动　的。（选填“运动”或“静止”）
（2）在标准排水量时，航母所受的浮力为　5×108N　。
（3）当36架舰载机全部飞离航母后、航母排开海水的体积减少了　873.8　立方米。（结果保留一位小数）
【分析】（1）物体与参照物之间位置变化，则物体是运动的，与参照物之间位置不变，物体是静止的；
（2）处于漂浮状态的物体所受浮力等于重力；
（3）航母始终处于漂浮状态，飞机起飞后，减小的浮力等于飞机重力，根据密度公式计算海水的体积。
【解答】解：（1）舰载机起飞时，航母与舰载机的位置不断变化，载机为参照物，航母是运动的；
（2）航母处于漂浮状态，在标准排水量时，航母所受的浮力：
F浮＝G总＝m排g＝5×107kg×10N/kg＝5×108N；
（3）物体所受重力与质量成正比，36架舰载机全部飞离航母后，排开海水所受重力减小值：△m排＝m舰载机＝36×2.5×104kg＝9.0×105kg，
由密度公式ρ＝得，
航母排开海水的体积减少：△V＝＝≈873.8m3。
故答案为：（1）运动；（2）5×108N；（3）873.8。
【点评】本题考查机械运动的判断、浮力计算、密度公式的运用，综合性较强，掌握物体浮沉条件是解答（2）（3）小题的关键。
10．（6分）（2020•湖州）小明在卸货点用水平方向的推力把箱子推到D处，如图甲。经过A处4秒后在B处遇到方方，方方迅速取下小箱子，1秒后在C处小明调整了推力，继续将大箱子推到D处才撤去推力。AD段推力与时间的关系如图乙，箱子速度与时间的关系如图丙。已知大箱子底面积为0.5平方米，质量为20千克，小箱子质量为5千克。

（1）BC段大箱子受到的摩擦力大小为　80N　。
（2）AB段大箱子对地面的压强为　500Pa　。
（3）CD段小明推力所做的功为　600J　。
【分析】（1）根据题意可知，箱子运动到B点时用时4s，从B点到C点用时1s，据此确定图丙中BC、CD段的运动情况；
由图丙可知，大箱子从B点到C点做加速运动，从C点到D点做匀速直线运动，再由图乙读出大箱子做匀速直线运动时的推力，根据二力平衡条件求出滑动摩擦力，最后根据影响滑动摩擦力的因素得出大箱子在BC段受到的滑动摩擦力。
（2）AB段地面受到的压力等于大小两个箱子的总重力，根据F＝G＝mg可求知压力的大小，再根据p＝求出箱子对地面的压强；
（3）先根据图丙读出CD段运动的速度和时间，利用速度公式的应用求出CD段的距离，最后根据W＝Fs求出推力做的功。
【解答】解：
（1）根据题意可知，箱子运动到B点时用时4s，从B点到C点用时1s，所以图丙中，4s～5s表示BC段的运动图象，即大箱子做加速运动；
根据题意可知，图丙中5s～10s表示CD的运动图象，即大木箱从C点到D点作匀速直线运动，由图乙可知，此时的推力为80N；
由于大箱子做匀速直线运动，所以推力与滑动摩擦力是一对平衡力，即f＝F＝80N，
又因为大木箱在BC段做加速运动时，与CD段相比，地面受到的压力和接触面的粗糙程度均相同，故BC段大木箱受到的滑动摩擦力仍等于大木箱做匀速直线运动时受到的滑动摩擦力，即为80N；
（2）AB段大箱子对地面的压力：F压＝G总＝m总g＝（20kg+5kg）×10N/kg＝250N；
AB段大箱子对地面的压强：p＝＝＝500Pa；
（3）根据图丙可知，大木箱做匀速直线运动时的速度：v＝1.5m/s，
由v＝可得，CD段的路程：sCD＝vt＝1.5m/s×（10s﹣5s）＝7.5m，
由图乙和题意可知CD段小明的推力为80N，
则CD段小明推力所做的功：W＝Fs＝80N×7.5m＝600J。
故答案为：（1）80N；（2）500Pa；（3）600J。
【点评】本题综合考查了影响滑动摩擦力大小的因素、二力平衡条件和速度公式的应用、压强的计算以及功的计算，关键是能从图象中获取有用信息。
11．（7分）（2020•湖州）方方用图甲所示电路研究电功率和电流的关系，绘制了定值电阻R0、滑动变阻器R的功率与电流的关系图，如图乙。

（1）实线表示的是　R0　（选填“R”或“R0”）的功率与电流的关系。
（2）求R0的阻值。（写出计算过程）
（3）当电流表示数为0.5安时，求R消耗的功率。（写出计算过程）
【分析】（1）由P＝I2R分析可知，实线所表示对应功率与电流关系；
（2）由图乙中R0的功率与电流关系图象知，电流2A时，其功率为32W，由P＝I2R计算R0的阻值；
（3）由图象知，电路中最大电流为2A，此时变阻器连入阻值为0，电路为R0的简单电路，由P＝UI计算电源电压；由U＝IR计算电流表0.5A时R0两端电压，由串联电路特点可得R的两端电压，由P＝UI计算R消耗的功率。
【解答】解：
（1）研究电功率和电流的关系，通过调节变阻器R的滑片改变电路中电流，
由P＝I2R知，在电阻一定时，电功率P与电流I是二次函数关系，R0＞0，所以图象开口向上，图乙中实线是定值电阻R0的功率与电流的关系，虚线表示滑动变阻器R的功率与电流关系。
（2）由图乙中，R0的功率与电流关系图象知，I＝2A时，P0＝32W，
由P＝I2R可得，R0的阻值；
R0＝＝＝8Ω；
（3）由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中电流，
当滑动变阻器R连入阻值为0时，R0的简单电路，电路的电路中电流最大，
由图象知此时的电流I＝2A，由P＝UI可得，电源电压：
U＝U0＝＝＝16V，
由欧姆定律可得，当电路中电流I′＝0.5A时，R0两端电压：
U0′＝I′R0＝0.5A×8Ω＝4V，
由串联电路特点知，此时R两端电压：
UR＝U﹣U0′＝16V﹣4V＝12V，
R消耗的功率：
PR＝URI′＝12V×0.5A＝6W。
故答案为：（1）R0；
（2）R0的阻值为8Ω；
（3）当电流表示数为0.5安时，R消耗的功率为6W。
【点评】本题考查了串联电路特点、欧姆定律公式以及电功率公式的应用，关键是分析出图象中两条图线对应是哪个功率与电流关系，并从图象中获取有用信息。
