2023年江苏无锡中考物理考前押题密卷（含答案）
展开
这是一份2023年江苏无锡中考物理考前押题密卷（含答案），共24页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

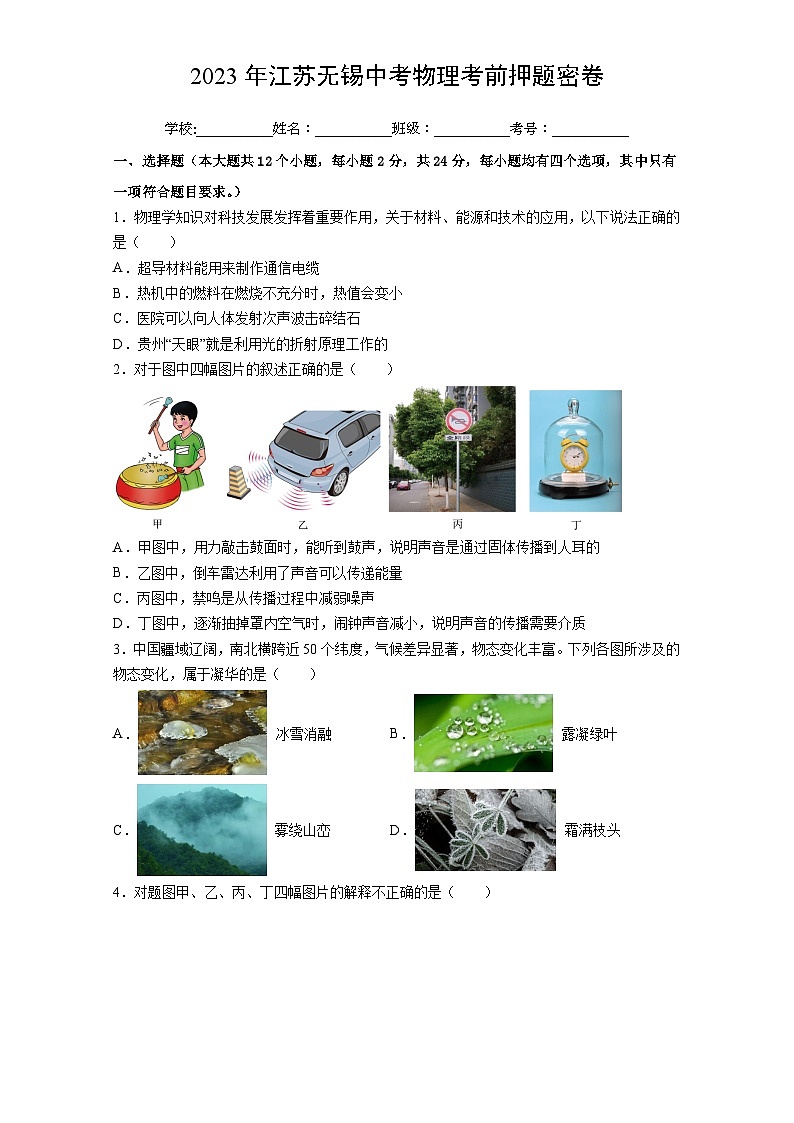

2023年江苏无锡中考物理考前押题密卷
学校:___________姓名：___________班级：___________考号：___________
一、选择题（本大题共12个小题，每小题2分，共24分，每小题均有四个选项，其中只有一项符合题目要求。）
1．物理学知识对科技发展发挥着重要作用，关于材料、能源和技术的应用，以下说法正确的是（ ）
A．超导材料能用来制作通信电缆
B．热机中的燃料在燃烧不充分时，热值会变小
C．医院可以向人体发射次声波击碎结石
D．贵州“天眼”就是利用光的折射原理工作的
2．对于图中四幅图片的叙述正确的是（ ）
A．甲图中，用力敲击鼓面时，能听到鼓声，说明声音是通过固体传播到人耳的
B．乙图中，倒车雷达利用了声音可以传递能量
C．丙图中，禁鸣是从传播过程中减弱噪声
D．丁图中，逐渐抽掉罩内空气时，闹钟声音减小，说明声音的传播需要介质
3．中国疆域辽阔，南北横跨近50个纬度，气候差异显著，物态变化丰富。下列各图所涉及的物态变化，属于凝华的是（ ）
A． 冰雪消融 B． 露凝绿叶
C． 雾绕山峦 D． 霜满枝头

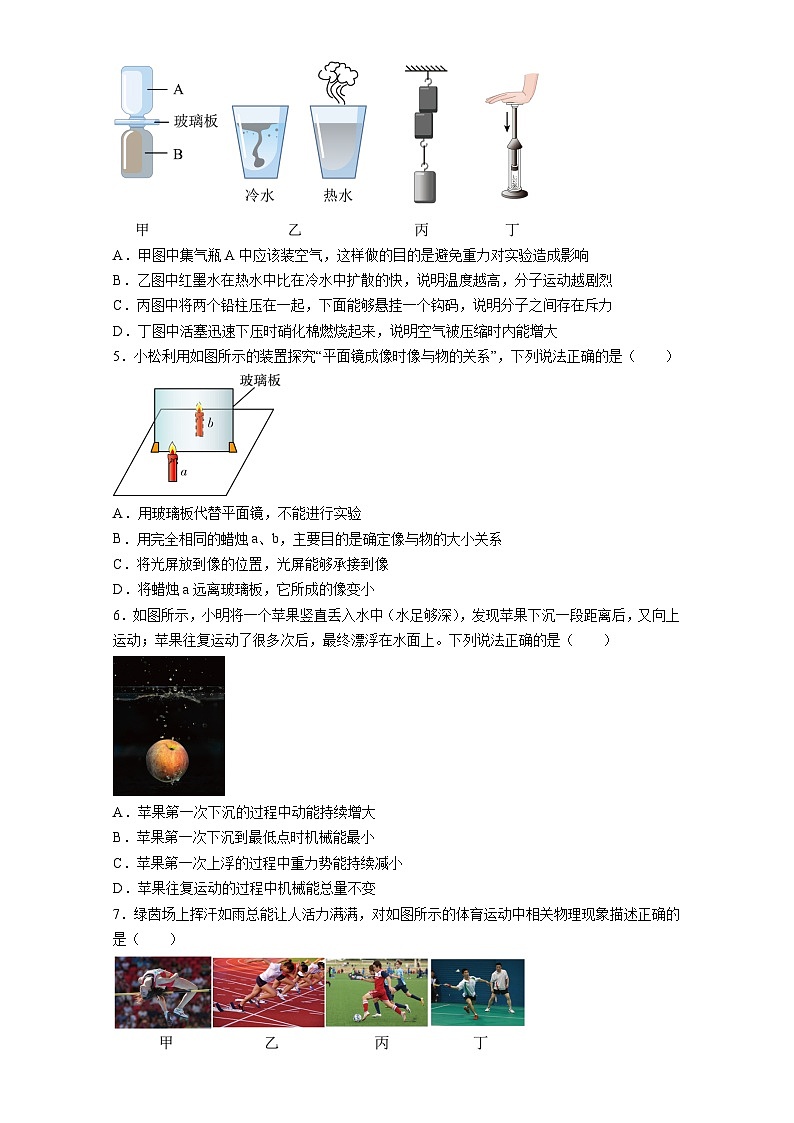

4．对题图甲、乙、丙、丁四幅图片的解释不正确的是（ ）
A．甲图中集气瓶A中应该装空气，这样做的目的是避免重力对实验造成影响
B．乙图中红墨水在热水中比在冷水中扩散的快，说明温度越高，分子运动越剧烈
C．丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在斥力
D．丁图中活塞迅速下压时硝化棉燃烧起来，说明空气被压缩时内能增大
5．小松利用如图所示的装置探究“平面镜成像时像与物的关系”，下列说法正确的是（ ）
A．用玻璃板代替平面镜，不能进行实验
B．用完全相同的蜡烛a、b，主要目的是确定像与物的大小关系
C．将光屏放到像的位置，光屏能够承接到像
D．将蜡烛a远离玻璃板，它所成的像变小
6．如图所示，小明将一个苹果竖直丢入水中（水足够深），发现苹果下沉一段距离后，又向上运动；苹果往复运动了很多次后，最终漂浮在水面上。下列说法正确的是（ ）
A．苹果第一次下沉的过程中动能持续增大
B．苹果第一次下沉到最低点时机械能最小
C．苹果第一次上浮的过程中重力势能持续减小
D．苹果往复运动的过程中机械能总量不变
7．绿茵场上挥汗如雨总能让人活力满满，对如图所示的体育运动中相关物理现象描述正确的是（ ）
A．甲图中跳高运动员位于最高点时处于平衡状态
B．乙图中运动员起跑时用力蹬起跑器利用了力的作用是相互的
C．丙图中运动员将静止的足球踢出，说明力可以改变物体的形状
D．丁图中运动员用力握紧羽毛球拍是为了减小手与球拍间的摩擦力
8．如图，一小烧杯漂浮在装有水的大烧杯中，在向小烧杯中加入盐水的过程中，小烧杯始终漂浮在水面上。该过程中大烧杯对桌面的压强p、小烧杯浸入水中的深度H随小烧杯中盐水的深度h的变化关系图像中可能正确的是（ ）
A． B． C． D．
9．为加强校园安全，HY校区门口安装了门禁系统，如图所示。进出校门可以采用刷卡、面部识别、保安遥控多种方式使电动机M工作而打开门锁，下列电路设计合理的是（ ）
A． B． C． D．
10．如图，现在很多的家庭在装修客厅的时候会选择安装隐形风扇灯，在天气炎热的时候，使用风扇灯可以让室内更加凉爽。下列说法正确的是（ ）
A．风扇和灯串联在家庭电路中 B．隐形风扇内部装有直流电动机
C．风扇的工作原理是电磁感应 D．风扇工作时由电能转化为机械能
11．2022年，兼顾低碳装置、环保宣教、复合空间、可拆卸、可移动、可长期使用的成都高新区“的地球”低碳小屋在大源中央公园落成。如图所示，其顶部采用了太阳能光伏发电，可满足室内照明、多媒体播放的需求，是行走的低碳知识“宣传者”。关于光伏发电和“低碳”，下列说法正确的是（ ）
A．光伏发电是将太阳表面发生核裂变释放的光能转化为电能
B．光伏发电利用的是不可再生能源，获得的电能是二次能源
C．太阳能、风能、地热能等清洁能源的转换效率可达到100%
D．能源利用中部分硫化物、碳氧化物的大量排放会对环境造成破坏
12．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断正确的是（ ）
A．电源的电压为6V B．的电功率一直变大
C．的阻值20Ω D．图乙中B点是滑片位于中点时的状态
二、填空题（本大题共12个小题，每空1分，共36分。）
13．2023年除夕，重庆举办了盛大的烟花表演，成为一道浪漫的新年风景线。燃放烟花时，爆鸣声是由火药爆炸时引起空气__________产生的，距离燃放点远近不同的人们听到声音的__________（选填“音调”、“响度”、“音色”）不同。
14．课堂上，小明对凸透镜成像规律进行了相关实验探究。通过如图甲所示实验，测出凸透镜焦距为__________cm。实验时，应调整烛焰、凸透镜和光屏三者中心在__________。图乙中，光屏上恰好能得到烛焰清晰的像，__________（选填“照相机”“投影仪”或“放大镜”）的成像规律与此相同。
15．如图所示，2022年11月29日，我国在酒泉卫星发射中心用长征二号F遥十五运载火箭，成功将神舟十五号载人飞船发射升空。该火箭的燃料使用了液态氢，氢气作为理想能源的优点之一是___________；火箭加速上升的过程中，动能___________，机械能_____________。（后两空均选填“变大”、“变小”或“不变”）
16．如图1所示是体育中考项目一垫排球，某同学竖直向上垫起排球，当排球上升到最高点时，受到 ___________（选填“平衡力”或“非平衡力”）。如果排球受到的外力全部消失，排球将 ___________。如图2所示是炮弹的运行轨迹，当其运动到最高点时，若所有外力突然消失，则炮弹将 ___________（后两空选填“保持静止”或“做匀速直线运动”）。
17．如图，雨后彩虹属于光的______现象，在可见光外有两种看不见的光，用其中一种光照射钞票，可以使钞票的荧光物质发光，这种光是______（选填“红外线”或“紫外线”），进一步的研究表明，将红、______、蓝三种色光按照不同比例混合，能产生任何一种其它颜色的光。
18．如图所示，物体A在水平拉力F的作用下沿水平方向以1厘米/秒的速度向左做匀速直线运动， 若弹簧测力计的示数为2牛（不计滑轮重和摩擦），物体A 受到的摩擦力为 _______牛，拉力F移动的速度v为 _______ 厘米/秒。若拉力F增大为3牛，物体A 受到的摩擦力为 ______牛。
19．如图甲所示 ，“磁浮地球仪”是在地球仪中 装入条形磁铁 ，底座中的电磁铁就可使其“ 漂 浮”在空中 ，其工作原理如图乙所示 。 电磁铁的上端为 ___________ 极 ， 电源的右端为 _____________ 极 ，滑片 P 向左移动可 ___________ （ 选填 “ 增加”或“ 降低”） 地球仪“漂浮”的高度。
20．小明在用电高峰期将标有“220 V 4. 4 A”的饮水机单独接入家庭电路 ，闭合开关 ，测得饮水 机中 1 kg 的水从 20℃ 加热到刚好沸腾 ，所用 时间为 10min ，则该过程水吸收的热量为 _____________ J 。同时小明观察到家中如图所示 的电能表转盘转过 400 转 ，则此时饮水机的 实际电功率为 _______ W ，该饮水机的热效率为 _________ 。 [ 已知 c水 = 4. 2×103J/kg℃ ， 气压为 1 个标准大气压]
21．如图甲所示，将海波放入大试管中，在烧杯中倒入热水。根据温度计A和B的示数，绘制出海波和热水的温度随时间变化的图像，如图乙所示。由图像可知，在第8min时，大试管内的海波处于________（选填“固态”、“液态”或“固液共存态”）；第10min后，海波的熔化将________（选填“继续”或“停止”），海波的温度将___________（选填“直接下降”或“先不变，后下降”）。
22．如图所示为探究杠杆平衡条件的实验装置，杠杆上相邻两刻线间的距离相等。杠杆空杆水平平衡后，在B点悬挂2个质量均为50g的钩码。g取10N/kg。请你判断：
（1）若在A点挂______个质量均为50g的钩码，能使杠杆水平平衡；
（2）若在C点施加向_______（选填“上”或“下”）的力F拉杠杆，无论如何改变用力方向，F至少______（选填“大于”、“等于”或“小于”）1.5N，才能使杠杆水平平衡。
23．如题图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。利用甲装置可探究电流产生的热量与___________的关系，通电一段时间后，与___________（选填“左”或“右”）侧容器相连的U形管中液面的高度差较大；乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流___________（选填“相等”或“不相等”），为了使实验现象更明显，可以将R3的阻值换成___________（选填“更大的”或“更小的”）。
24．如图所示，利用滑轮组将物体A匀速提高，已知物体A重400N，物体A上升的速度是0.2m/s，若不计绳和滑轮组的重力以及绳与滑轮组之间的摩擦，拉力F是______N，拉力F的功率是______W；若只是不计绳重以及绳与滑轮组之间的摩擦，利用该滑轮组匀速提起物体A的机械效率为80%，则动滑轮重为______N。
三、解答题（本大题共6个小题，共40分，26题要写解答过程）
25．（1）在图中，作出光线由空气斜射入水时的反射光线和大致的折射光线。
（2）．在如图中画出杠杆OAB受到的阻力以及动力臂的示意图。
（3）．通电螺线管的磁感线方向如图，根据磁感线方向标出电源的正极和静止小磁针的N极。
26．2022年高考期间，临沂市组织“绿丝带”爱心送考大型志愿公益活动，考生出示高考准考证或相关证件可免费乘车。若某“爱心助考车”整车重1.5×104N，四轮与地面接触总面积为1200cm2，该车以54km/h的平均速度将一位考生送至考点用时9min，消耗汽油0.6kg。若汽油的热值为4.6×107J/kg，求：
（1）该次送考行驶的路程；
（2）该车静止在水平路面上时对路面的压强；
（3）该次送考消耗的汽油完全燃烧产生的热量。
27．喜欢健身的小明爬山时拾得一块小石块，他结合所学知识，动手测量其密度；
（1）他将天平放在________桌面上，然后调节天平平衡。调节完成后指针静止时的位置和游码的位置如图甲所示。请你指出小明调节天平平衡的过程存在的问题：_________；
（2）若纠正错误后，为了调节横梁再次平衡，需向________（选填“左”或“右”）调节平衡螺母，使指针指到分度盘中央刻度线；
（3）天平重新调平后，将小石块放在左盘，在右盘中加减砝码并调节游码直到横梁平衡。这时右盘中的砝码情况和游码位置如图乙所示，则小石块的质量为_______g。如图丙和丁所示，小明利用排水法测出小石块体积，并算出了小石块的密度；
（4）考虑到小石块的吸水性（小石块吸水后体积保持不变）会对实验结果产生影响，小明取出量筒中的小石块，擦干其表面的水后，用天平称出其质量为29g，则小石块密度应修正为_______g/m3；
（5）小涛同学用电子秤测量一块金属块的密度，步骤如图所示：
①甲图中，烧杯中装适量水，置于已调零的电子秤上，电子秤的示数为m1；
②乙图中，将金属块用细线系住（细线的体积、质量忽略不计），浸没于水中，电子秤的示数为m2，根据甲、乙两步计算出金属块的体积为________cm3；
③丙图中，将金属块缓慢沉入杯底，静止时电子秤的示数为m3，由此小涛算出了金属块的密度；
④细心的小芳发现在图乙所示的操作中，金属块接触到了烧杯底部，其余操作完全正确。则与真实值相比，小涛所测金属块密度值________（选填“偏大”、“偏小”或“不变”）；
⑤如图丁所示，小芳再次重复图乙所示操作，但金属块与烧杯底部未接触，测出细线对金属块的拉力F=1.8N，则电子秤的示数为________kg。
28．小明“ 用电流表和电压表测量小灯泡（ 额定电压为 2. 5 V）正常发光时灯丝的电阻”的实验电路如图甲所示 ，根据实验数据绘制的小灯泡的 I-U 图像如图丙所示。
（1）为保证实验顺利进行 ，应选用规格为 _______________ （ 填选项字母）的滑动变阻器。
A．“ 10Ω 0.5A ” B．“50Ω 0.5A ” C．“ 100Ω 0.2A ”
（2）用笔画线代替导线，将图甲所示电路补充完整（要求：导线不交叉且滑片向左移动灯泡变亮）。( )
（3）电路连接完整后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡 ___________ （ 选填“ 断路”或“短路”）。
（4）排除故障后进行实验 ， 当滑动变阻器的 滑片位于某一位置时 ， 电压表示数如图乙所 示 ，为测量小灯泡正常发光时的电阻 ，应将滑片向 ___________（ 选填“左”或“右”）移动。
（5）由图丙可知 ，小灯泡的电阻不是一个定值 ，随其两端的电压增大而 ___________ 。
（6）本实验进行多次测量的目的与下列实验中多次测量的目的相同的是 ___________ （ 填选项字母）。( )
A． 测量定值电阻的阻值
B． 用刻度尺测量铅笔的长度
C． 探究电流与电压和电阻之间关系
【 拓展】实验小组的同学利用已知阻值为R0的定值电阻，一块电压表 ，三个开关和电 压恒定不变的电源及滑动变阻器，设计了如图丁所示的电路 ，也测出了额定电压为2. 5 V的小灯泡正常发光时的电阻，实验步骤如下：
①闭合开关S和S1，断开开关S2，调节滑动 变阻器的滑片，使电压表示数为2. 5 V；
②保持滑片位置不变，然后闭合开关S和 S2，断开开关S1，记下电压表示数为U；
③则可计算出小灯泡正常发光时灯泡的电阻为RL= ___________（ 用已知量和测量量表示）。
29．小祥对冬奥会冰壶运动员擦冰的情景（如图甲）给留下了深刻的印象。于是想探究冰壶所受滑动摩擦力的大小与什么因素有关。他找来两个冰壶、一块玻璃板（模拟冰面）和足量的碎冰粉末做了如下实验。
（1）小祥把冰壶放在水平玻璃板上，用弹簧测力计沿水平方向___________拉动冰壶，根据___________原理，此时弹簧测力计示数等于冰壶所受滑动摩擦力的大小；
（2）通过比较A、C两次实验，可初步得到结论：当___________（选填“接触面粗糙程度”或“接触面面积”）相同时，接触面受到的压力越大，滑动摩擦力越大；
（3）本实验的主要研究方法是控制变量法。下列探究中也用到此方法的是___________；
A．研究串、并联电路中的电流规律时，把电流比作水流
B．探究声音的传播条件时，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，听到闹钟的声音逐渐变小，由此推理真空不能传声
C． 研究液体压强的影响因素时，用压强计中的U形管两侧液面的高度差反映压强大小
D．探究电流与电压的关系时，保持电阻阻值不变
（4）实验中，小祥发现弹簧测力计示数很难稳定，便设计图丙方案进行实验（忽略定滑轮摩擦），此时冰壶所受摩擦力的方向为水平向___________（选填“左”或“右”）。当传送带运动逐渐变快时，弹簧测力计的示数___________（选填“变大”、“变小”或“不变”）。
30．无人自动售货机内部具有硬币直径、硬币质量、硬币材质等检测模块。其质量检测模块简化后，原理示意图如图甲所示，自动售货机开机时，开关S呈闭合状态。OAB为一轻质杠杆，O为支点，A点下方压杆质量可忽略不计。OA与OB的长度之比为LOA∶LOB=1∶10；电源电压恒定，R0为定值电阻，电压表和电流表经改造后，电压表量程为0～12 V，电流表量程为0~1 A，电阻R为力敏电阻，其阻值与所受压力的关系如图乙所示。
使用该售货机购买一件商品可以多次投入硬币，但一次只能投入一枚硬币，投入的硬币沿着斜面平稳、缓慢地滑入储币盒内（储币盒质量不计）。当硬币投入储币盒后，售货机会根据R0两端的电压值，分析硬币的总质量，结合其他检测模块，判断投入硬币的面值、数量。若1枚1角硬币的质量为3 g，1枚5角硬币的质量为4 g，1枚1元硬币的质量为6 g，g取10N/kg，请求解下列问题：
（1）若投入1枚1元硬币和1枚5角硬币后，求力敏电阻R受到的压力；
（2）若投入1枚1元硬币和1枚5角硬币，电压表示数为8 V；若投入4枚1元硬币和2枚1角硬币，电压表示数为10 V。求定值电阻R0的阻值和电源电压；
（3）保证电路安全的前提下，求最多能投入硬币的总金额是多少元。
参考答案：
1．A
【详解】A．超导材料的特点就是在温度很低时电阻为零，利用超导体的零电阻可以实现远距离输电，也可以做通信电缆，故A正确；
B．热值只与物质的种类有关，与是否燃烧充分无关，故B错误；
C．声音可以传递信息和能量，在医学上常常利用超声波击碎结石，故C错误；
D．光在同种介质中传播是光的反射现象，贵州“天眼”是利用光的反射原理，故D错误。
故选A。
2．D
【详解】A．用力敲击鼓面时，听到的鼓声，是通过空气传播到人耳的，故A错误；
B．倒车雷达利用了超声波可以传递信息的原理来工作的，故B错误；
C．禁鸣是从声源处减弱噪声，故C错误；
D．丁图中，逐渐抽掉罩内空气时，闹钟声音减小，这说明气体越稀薄，声音越不容易传播，当没有空气时，声音就不能传播了，这表明声音的传播需要介质，故D正确。
故选D。
3．D
【详解】A．冰雪消融是由固态冰变为液态水的过程，属于熔化现象，故A错误；
B．露是空气中的水蒸气遇冷液化形成的液态小水滴，故B错误；
C．雾是空气中的水蒸气遇冷液化形成的液态小水滴，故C错误；
D．霜是水蒸气遇冷直接变成的固态小冰晶，属于凝华现象，故D正确。
故选D。
4．C
【详解】A．甲图探究的是扩散现象，由于二氧化氮的密度比空气密度大，为了避免重力对实验造成影响，上面的A集气瓶中应该装空气，故A正确，不符合题意；
B．乙图中红墨水在热水中比在冷水中扩散的快，说明分子的运动与温度有关，温度越高，分子运动越剧烈，故B正确，不符合题意；
C．丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在引力，故C错误，符合题意；
D．图中厚玻璃内的空气被压缩时，活塞对管内空气做功，管内空气的温度升高、内能增大，故D正确，不符合题意。
故选C。
5．B
【详解】A．玻璃板有透光性，既能成像又能确定像的位置，故A错误；
B．蜡烛b在玻璃板后移动，当蜡烛b与蜡烛a的像重合时，说明蜡烛b与蜡烛a的像大小相等，故用完全相同的蜡烛a、b，主要目的是确定像与物的大小关系，故B正确；
C．平面镜所成像为虚像，虚像不能呈现在光屏上，将光屏放到像的位置，光屏不能够承接到像，故C错误；
D．平面镜成的像与物大小相等，将蜡烛a远离玻璃板，由于物体大小不变，所以它所成的像大小不变，故D错误。
故选B。
6．B
【详解】A．苹果第一次下沉的过程中，质量不变，速度先变大后不变，动能先变大后变小，故A错误；
B．苹果第一次下沉到最低点时，克服浮力做的功最多，机械能最小，故B正确；
C．苹果第一次上浮的过程中，质量不变，高度变大，重力势能持续变大啊，故C错误；
D．苹果往复运动的过程中，由于要克服浮力做功，机械能总量变小，故D错误。
故选B。
7．B
【详解】A．甲图中跳高运动员位于最高点时仍受到重力的作用，因此不处于平衡状态，故A错误；
B．乙图中运动员起跑时用力蹬起跑器，给了起跑器一个力，起跑器也给了他一个力，可以迅速改变运动状态，利用了力的作用是相互的，故B正确；
C．丙图中运动员将静止的足球踢出，说明力可以改变物体的运动状态，故C错误；
D．丁图中运动员用力握紧羽毛球拍是为了增大压力来增大手与球拍间的摩擦力，故D错误。
故选B。
8．D
【详解】A．由于小烧杯本身的重力，所以小烧杯中盐水的深度为0时排开水的深度不能为零，故A错误；
B．由于大、小烧杯本身的重力和大烧杯中水的重力，所以小烧杯中盐水的深度为0时，大烧杯对桌面的压强p不是0，故B错误；
C．随小烧杯中盐水的深度h的增加，容器对桌面的压力
大烧杯对桌面的压强为
由于和是定值，所以小烧杯中盐水的深度h与大烧杯对桌面的压强p成一次函数关系，故C错误；
D．小烧杯在大烧杯中受到水的浮力
由于小烧杯在大烧杯中处于漂浮状态，因此
联立上式可得，由于是定值，所以小烧杯浸入水中的深度H随小烧杯中盐水的深度h成一次函数关系，故D正确。
故选D。
9．D
【详解】由题意可知，进出校门可以采用刷卡、面部识别、保安遥控多种方式使电动机M工作而打开门锁，因此开关之间应为并联关系，电动机在干路上。
故选D。
10．D
【详解】A．风扇和灯在家庭电路中，工作时彼此之间互不影响，则风扇和灯并联在家庭电路中，故A错误；
B．由于家庭电路是交流电路，则可知隐形风扇内部装有交流电动机，故B错误；
C．风扇的工作原理是通电的导线在磁场中受到力的作用，故C错误；
D．风扇工作时，是在电流的作用下转动，则由电能转化为机械能，故D正确。
故选D。
11．D
【详解】A．光伏发电是将太阳内部发生核聚变释放的光能转化为电能，故A错误；
B．能够从自然界源源不断获得补充的能源叫可再生能源，太阳是可再生能源；无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源为二次能源，电能是二次能源。光伏发电利用的是太阳能，太阳能属于可再生能源，获得的电能是二次能源，故B错误；
C．实际生产和生活中转换效率不可能达到100%，故太阳能、风能、地热能等清洁能源的转换效率不可能达到100%，故C错误；
D．燃烧化石能源的产物：二氧化碳、二氧化硫、一氧化碳和粉尘，对水、土壤、大气也会造成污染，故D正确。
故选D。
12．A
【详解】AC．由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，由图像可知由可得，电源的电压
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图像可知则滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
因电源的电压不变，所以解得
电源的电压
故A正确，C错误；
B．电路中的电流
滑动变阻器消耗的电功率
当时
当时
当时
综上可知，滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故B错误；
D．因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的电阻一半时，电路中的电流
由图像可知，对应与D点，故D错误。
故选A。
13． 振动 响度
【详解】[1]声音是由物体振动产生的，因此爆鸣声是由火药爆炸时引起空气振动产生的。
[2]距离越远的人听到的声音越小，声音的大小指的是声音的响度。
14． 10.0 同一高度 照相机
【详解】[1]由图可知，平行光线经过凸透镜会聚在一点上，此点到凸透镜的距离是凸透镜的焦距，由图可知，凸透镜的焦距是10.0cm。
[2]为了确保像成在光屏中央，所以应该调整烛焰、凸透镜和光屏三者中心在同一高度。
[3]由图可知，此时物距大于像距，根据凸透镜成像规律可知，此时物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，凸透镜成倒立、缩小的实像，和照相机的成像原理相同。
15． 热值大 变大 变大
【详解】[1]由于氢气的热值大，常用作火箭的燃料。
[2][3]火箭加速上升的过程中，质量不变，速度变大，则动能变大，高度变大，则重力势能变大，机械能等于动能和重力势能之和，故机械能变大。
16． 非平衡 保持静止 做匀速直线运动
【详解】[1]竖直上升到最高点的排球，只受重力，故此时受非平衡力的作用。
[2]竖直上升到最高点的排球，此时瞬间静止，若所有外力消失，排球将静止。
[3]由炮弹的运动轨迹可知，炮弹运动到最高点时，还具有水平方向的速度，若此时所有外力突然消失，则炮弹将做匀速直线运动。
17． 色散 紫外线 绿
【详解】[1]雨后彩虹是太阳光通过小水珠组成的三棱镜分解成七种颜色的光形成的，属于光的色散现象。
[2]紫外线可以使钞票的荧光物质发光。
[3]红、绿、蓝三种色光叫色光的三原色，将这三种色光按照不同比例混合，能产生任何一种其它颜色的光。
18． 4 2 4
【详解】[1]图中滑轮与物体A一起运动，所以为动滑轮，动滑轮上有2股绳，则弹簧测力计的示数为2牛，物体A 受到的摩擦力f=2F=2×2N=4N
[2]物体A的速度为1厘米/秒，则拉力F移动的速度v=2vA=2×1cm/s=2cm/s
[3]由于摩擦力大小与压力和接触面粗糙程度有关，所以拉力F增大为3牛，物体A 受到的摩擦力仍为4N。
19． S 负 降低
【详解】[1][2]根据同名磁极相互排斥可知，图中电磁铁的上端应为S极，则由安培定则可知，电流从电磁铁的上端流入，下端流出，电路中的电源的左端为正极，右端为负极。
[3]滑片P向左移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据可知，电流变小，电磁铁磁性减弱，可降低地球仪“漂浮”的高度。
20． 3.36×105 800 70%
【详解】[1]由题意及比热容计算公式可得，水吸收的热量为
[2]由题意可得，消耗的电能为
则实际功率为
[3]由题意及上述分析可得，热效率为
21． 固液共存态 停止 先不变，后下降
【详解】[1][2][3]由图像知，海波加热后5min到10min这段时间虽然不断的吸热，温度却保持不变，这是海波的熔化过程，8min时，海波处于熔化过程，海波处于固液共存态；10min后，烧杯中水的温度降至48℃，因此海波将不能从水中吸收热量，将停止熔化；从图像中可以看出，气温为12℃，低于海波的凝固点48℃，由于海波是晶体，在凝固过程中，温度不变，当全部变成固态后继续放热而温度降低。
22． 3 上 等于
【详解】（1）[1]由杠杆平衡条件可知FB×LB=FA×LA
在B点悬挂2个质量均为50g的钩码，则有2×0.05kg×10N/kg×3格=FA×2格
解得FA=1.5N
则钩码数量
（2）[2]B点受到的力竖直向下，为了使杠杆在水平平衡，若在C点施加力，则需要向上拉杠杆。
[3]由于C点距离支点两个，由杠杆平衡条件可知，在C点施加竖直向上的力为1.5N，如果改变用力方向，则力臂减小，拉力将增大，所以拉力F至少等于1.5N。
23． 电阻 右 不相等 更小的
【详解】[1]在甲装置中，将容器中的电阻丝串联起来接到电源两端，通过它们的电流与通电时间相同，探究导体产生的热量与电阻的关系。
[2]甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻丝产生热量多；则右侧容器内空气吸收的热量多，右侧容器中U形管中液面的高度差大。
[3]图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不相等，可以探究电流产生的热量与通过导体的电流大小的关系。
[4]为了使实验现象更明显，可以将R3的阻值换成更小的，这样分流更多，通过R1和R2的电流差距更大，发热多少对比更明显。
24． 200 80 100
【详解】[1]绳子的有效段数为2，已知物体A重400N，若不计绳和滑轮组的重力以及绳与滑轮组之间的摩擦，拉力
[2]物体A上升的速度是0.2m/s，绳子自由端的速度为v=2v′=2×0.2m/s=0.4m/s
拉力F的功率是
[3]若只是不计绳重以及绳与滑轮组之间的摩擦，克服动滑轮的重力做的功为额外功的唯一来源，利用该滑轮组匀速提起物体A的机械效率为
则动滑轮重为G动=100N
25．（1）
【详解】先过入射点O垂直于水面作出法线，已知入射光线与水面的夹角为45°，则入射角为
根据“反射光线、入射光线分居法线两侧，反射角等于入射角等于45°”在空气中法线的右侧画出反射光线；光从空气斜射入水中时，折射角小于入射角，据此在水中法线的右侧画出大致的折射光线，如图所示：
（2）．
【详解】由图知，O为杠杆的支点，动力为，由支点O作作用线的垂线，垂线段长为动力臂；物体对杠杆的拉力为阻力，方向竖直向下，由此作出阻力，如图所示：
（3）．
【详解】因磁体外部磁感线方向由N极指向S极，故螺线管右侧为N极；因同名磁极相互排斥，异名磁极相互吸引，故小磁针右侧为N极；由安培定则可知电流由左侧流入螺线管，即电源左侧为正极，如下图：
26．（1）8.1km；（2）1.25×105Pa；（3）2.76×107J
【详解】解：（1）由可得，“爱心助考车”行驶的路程为
（2）整车重G=1.5×104N，受力面积为S=1200cm2=0.12m2
该车静止在水平路面上时对路面的压力为F=G=1.5×104N
根据可得，该车对路面的压强为
（3）该次送考消耗的汽油完全燃烧产生的热量为Q放=mq=0.6kg×4.6×107J/kg=2.76×107J
答：（1）该次送考行驶的路程为8.1km；
（2）该车静止在水平路面上时对路面的压强为1.25×105Pa；
（3）该次送考消耗的汽油完全燃烧产生的热量为2.76×107J。
27． 水平 调节平衡螺母前没有将游码移到称量标尺的左端零刻度线处 右 27 2.25 40 偏小 1.04
【详解】（1）[1]根据天平的使用注意事项知，首先将天平放在水平桌面上，然后调节天平平衡。
[2]调节完成后指针静止时的位置和游码的位置如图甲所示。调节天平平衡的过程存在的问题：调节平衡螺母前没有将游码移到称量标尺的左端零刻度线处。
（2）[3]甲图中没有将游码移至零刻度线，横梁就平衡了，如果将游码调零，则指针会偏向分度盘左侧，此时要使横梁平衡，则应将平衡螺母向右调节。
（3）[4]由图乙知，小石块的质量
（4）[5]由图丙知，量筒中水的体积为15mL，小石块浸没在量筒的水中后总体积为25mL，所以小石块的体积
小石块吸水的质量
吸水的体积
石块的体积
小石块密度
（5）②[6]由甲、乙两图知，金属块排开水的质量为
浸没于水中，金属块体积等于排开水的体积，金属块的体积为
④ [7]图乙中矿石接触杯底，导致电子秤的示数增大，求出的矿石的体积增大，质量测量是准确的，所以矿石的密度偏小。
（5）[8]由甲丙图知，金属块的质量
金属块受到竖直向下的重力、竖直向上的浮力和拉力，这三个力是平衡力
力的作用是相互的，所以电子秤的示数
28． B 短路 左 增大 寻找普遍规律 C
【详解】（1）[1]灯泡的额定电压为2.5V，电源电压为4节干电池串联6V，故滑动变阻器应该分掉3.5V的电压，由图像可知灯在2.5V的电压下，通过的电流为0.25A，所以，滑动变阻器允许通过的最大电流要大于0.25A，才能保证安全，又由滑动变阻器的最小电阻
所以，为保证实验顺利进行，滑动变阻器的阻值应大于，应选用规格为“50Ω 0.5A ”的滑动变阻器。故AC不符合题意，B符合题意。
故选B。
（2）[2]电压表并联在灯泡两端，灯泡正常工作电压是2.5V，所以选择0-3V量程，滑片向左移动灯泡变亮，说明电路中的电流变大，电阻变小，故滑动变阻器接左下端接线柱，所示：
（3）[3]连接好电路后闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的电路短路或电压表短路，故电路故障原因可能是小灯泡短路。
（4）[4]排除故障，闭合开关，移动滑片P至某位置时。电压表的示数为2.2V，小于灯泡额定电压2.5V，若想测量小灯泡的额定功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑片P向左端移动。
（5）[5]由图丙可知，小灯泡的电阻不是一个定值，当电压是0.5V时，通过的电流是0.1A，则电阻值为
当电压是2.5V时，通过的电流是0.25A，则电阻值为
所以灯泡电阻随其两端的电压增大而增大。
（6）[6][7]本实验进行多次测量的目的是寻找普遍规律。
A．测量定值电阻的阻值行多次测量的目的是求平均值，减小误差；
B．用刻度尺测量铅笔的长度行多次测量的目的是求平均值，减小误差；
C．探究电流与电压和电阻之间关系多次测量的目的是找出普遍规律。
故AB不符合题意，C符合题意。
故选C。
[8]当闭合开关S和S1，断开开关S2，L与R0串联，电压表测灯泡两端电压，调节滑动变阻器的滑片，使电压表示数为U额=2.5 V时，灯泡正常发光；保持滑片位置不变，然后闭合开关S和S2，断开开关S1，电压表示数为U= U额+ U0；则小灯泡正常发光时灯泡的电阻为
29． 匀速直线 二力平衡 接触面粗糙程度 D 左 不变
【详解】（1）[1][2]将冰壶放在水平玻璃板上，用弹簧测力计沿水平方向拉动，使冰壶做匀速直线运动，冰壶在水平方向上受到平衡力的作用，根据二力平衡可知：此时冰壶受到的滑动摩擦力大小等于弹簧测力计的示数。
（2）[3]A、C两次实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力的大小与压力有关，且压力越大，滑动摩擦力越大，故可以得出在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[4]本实验主要运用的研究方法是控制变量法。
A．研究串、并联电路中的电流规律时，把电流比作水流，运用了类比法；
B．探究声音的传播条件时，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，听到闹钟的声音逐渐变小，由此推理真空不能传声，运用了实验加推理的方法；
C．研究液体压强的影响因素时，用压强计中的U形管两侧液面的高度差反映压强大小，运用了转换法；
D．探究电流与电压的关系时，保持电阻阻值不变，运用了控制变量法。
故选D。
（4）[5]当弹簧测力计的示数稳定后，冰壶与地面之间的相对位置不变，故冰壶相对地面静止。因弹簧测力计对冰壶的拉力水平向右，故由二力平衡可知，传送带对冰壶的摩擦力水平向左。
[6]增大传送带的速度，当弹簧测力计的示数稳定后，冰壶与传送带之间的压力不变，接触面的粗糙程度也不变，故冰壶所受传送带的滑动摩擦力不变，则弹簧测力计的示数也不变。
30．（1）1N；（2）15Ω；16V；（3）10元
【详解】解（1）投入的1枚1元硬币和1枚5角硬币总质量为
这些硬币到达B点，对B点的压力为
因为 OA与OB的长度之比为LOA∶LOB=1∶10，设OA=x，OB=10x，根据杠杆平衡条件得
则A点对力敏电阻R的压力F1=1N
（2）若投入1枚1元硬币和1枚5角硬币，A点对力敏电阻R的压力为1N，由乙图可知，此时R=15Ω，电压表示数即R0两端电压为8 V；若投入4枚1元硬币和2枚1角硬币，硬币总质量为
这些硬币到达B点，对B点的压力为
根据杠杆平衡条件得
则A点对力敏电阻R的压力F2=3N，由乙图可知，此时R=9Ω，电压表示数即R0两端电压为10 V。
根据电源电压不变的条件可得关系
解得R0=15Ω，则电源电压为
（3）因为电压表量程为0～12 V，所以R0两端的最大电压为12V，此时R两端的电压为4V，根据串联电路中分压规律可得
解得R=5Ω，由乙图可知，此时A点对力敏电阻R的压力为6N，根据杠杆平衡条件
可算出硬币对B点压力为0.6N，则硬币总质量为60g。要满足总金额最多，就全部使用最大币值的硬币，刚好10个一元硬币共10元。
答：（1）若投入1枚1元硬币和1枚5角硬币后，力敏电阻R受到的压力为1N；
（2）定值电阻R0的阻值为15Ω，电源电压为16V；
（3）最多能投入硬币的总金额是10元。
2023年江苏无锡中考物理考前押题密卷
学校:___________姓名：___________班级：___________考号：___________
一、选择题（本大题共12个小题，每小题2分，共24分，每小题均有四个选项，其中只有一项符合题目要求。）
1．物理学知识对科技发展发挥着重要作用，关于材料、能源和技术的应用，以下说法正确的是（ ）
A．超导材料能用来制作通信电缆
B．热机中的燃料在燃烧不充分时，热值会变小
C．医院可以向人体发射次声波击碎结石
D．贵州“天眼”就是利用光的折射原理工作的
2．对于图中四幅图片的叙述正确的是（ ）
A．甲图中，用力敲击鼓面时，能听到鼓声，说明声音是通过固体传播到人耳的
B．乙图中，倒车雷达利用了声音可以传递能量
C．丙图中，禁鸣是从传播过程中减弱噪声
D．丁图中，逐渐抽掉罩内空气时，闹钟声音减小，说明声音的传播需要介质
3．中国疆域辽阔，南北横跨近50个纬度，气候差异显著，物态变化丰富。下列各图所涉及的物态变化，属于凝华的是（ ）
A． 冰雪消融 B． 露凝绿叶
C． 雾绕山峦 D． 霜满枝头
4．对题图甲、乙、丙、丁四幅图片的解释不正确的是（ ）
A．甲图中集气瓶A中应该装空气，这样做的目的是避免重力对实验造成影响
B．乙图中红墨水在热水中比在冷水中扩散的快，说明温度越高，分子运动越剧烈
C．丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在斥力
D．丁图中活塞迅速下压时硝化棉燃烧起来，说明空气被压缩时内能增大
5．小松利用如图所示的装置探究“平面镜成像时像与物的关系”，下列说法正确的是（ ）
A．用玻璃板代替平面镜，不能进行实验
B．用完全相同的蜡烛a、b，主要目的是确定像与物的大小关系
C．将光屏放到像的位置，光屏能够承接到像
D．将蜡烛a远离玻璃板，它所成的像变小
6．如图所示，小明将一个苹果竖直丢入水中（水足够深），发现苹果下沉一段距离后，又向上运动；苹果往复运动了很多次后，最终漂浮在水面上。下列说法正确的是（ ）
A．苹果第一次下沉的过程中动能持续增大
B．苹果第一次下沉到最低点时机械能最小
C．苹果第一次上浮的过程中重力势能持续减小
D．苹果往复运动的过程中机械能总量不变
7．绿茵场上挥汗如雨总能让人活力满满，对如图所示的体育运动中相关物理现象描述正确的是（ ）
A．甲图中跳高运动员位于最高点时处于平衡状态
B．乙图中运动员起跑时用力蹬起跑器利用了力的作用是相互的
C．丙图中运动员将静止的足球踢出，说明力可以改变物体的形状
D．丁图中运动员用力握紧羽毛球拍是为了减小手与球拍间的摩擦力
8．如图，一小烧杯漂浮在装有水的大烧杯中，在向小烧杯中加入盐水的过程中，小烧杯始终漂浮在水面上。该过程中大烧杯对桌面的压强p、小烧杯浸入水中的深度H随小烧杯中盐水的深度h的变化关系图像中可能正确的是（ ）
A． B． C． D．
9．为加强校园安全，HY校区门口安装了门禁系统，如图所示。进出校门可以采用刷卡、面部识别、保安遥控多种方式使电动机M工作而打开门锁，下列电路设计合理的是（ ）
A． B． C． D．
10．如图，现在很多的家庭在装修客厅的时候会选择安装隐形风扇灯，在天气炎热的时候，使用风扇灯可以让室内更加凉爽。下列说法正确的是（ ）
A．风扇和灯串联在家庭电路中 B．隐形风扇内部装有直流电动机
C．风扇的工作原理是电磁感应 D．风扇工作时由电能转化为机械能
11．2022年，兼顾低碳装置、环保宣教、复合空间、可拆卸、可移动、可长期使用的成都高新区“的地球”低碳小屋在大源中央公园落成。如图所示，其顶部采用了太阳能光伏发电，可满足室内照明、多媒体播放的需求，是行走的低碳知识“宣传者”。关于光伏发电和“低碳”，下列说法正确的是（ ）
A．光伏发电是将太阳表面发生核裂变释放的光能转化为电能
B．光伏发电利用的是不可再生能源，获得的电能是二次能源
C．太阳能、风能、地热能等清洁能源的转换效率可达到100%
D．能源利用中部分硫化物、碳氧化物的大量排放会对环境造成破坏
12．如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断正确的是（ ）
A．电源的电压为6V B．的电功率一直变大
C．的阻值20Ω D．图乙中B点是滑片位于中点时的状态
二、填空题（本大题共12个小题，每空1分，共36分。）
13．2023年除夕，重庆举办了盛大的烟花表演，成为一道浪漫的新年风景线。燃放烟花时，爆鸣声是由火药爆炸时引起空气__________产生的，距离燃放点远近不同的人们听到声音的__________（选填“音调”、“响度”、“音色”）不同。
14．课堂上，小明对凸透镜成像规律进行了相关实验探究。通过如图甲所示实验，测出凸透镜焦距为__________cm。实验时，应调整烛焰、凸透镜和光屏三者中心在__________。图乙中，光屏上恰好能得到烛焰清晰的像，__________（选填“照相机”“投影仪”或“放大镜”）的成像规律与此相同。
15．如图所示，2022年11月29日，我国在酒泉卫星发射中心用长征二号F遥十五运载火箭，成功将神舟十五号载人飞船发射升空。该火箭的燃料使用了液态氢，氢气作为理想能源的优点之一是___________；火箭加速上升的过程中，动能___________，机械能_____________。（后两空均选填“变大”、“变小”或“不变”）
16．如图1所示是体育中考项目一垫排球，某同学竖直向上垫起排球，当排球上升到最高点时，受到 ___________（选填“平衡力”或“非平衡力”）。如果排球受到的外力全部消失，排球将 ___________。如图2所示是炮弹的运行轨迹，当其运动到最高点时，若所有外力突然消失，则炮弹将 ___________（后两空选填“保持静止”或“做匀速直线运动”）。
17．如图，雨后彩虹属于光的______现象，在可见光外有两种看不见的光，用其中一种光照射钞票，可以使钞票的荧光物质发光，这种光是______（选填“红外线”或“紫外线”），进一步的研究表明，将红、______、蓝三种色光按照不同比例混合，能产生任何一种其它颜色的光。
18．如图所示，物体A在水平拉力F的作用下沿水平方向以1厘米/秒的速度向左做匀速直线运动， 若弹簧测力计的示数为2牛（不计滑轮重和摩擦），物体A 受到的摩擦力为 _______牛，拉力F移动的速度v为 _______ 厘米/秒。若拉力F增大为3牛，物体A 受到的摩擦力为 ______牛。
19．如图甲所示 ，“磁浮地球仪”是在地球仪中 装入条形磁铁 ，底座中的电磁铁就可使其“ 漂 浮”在空中 ，其工作原理如图乙所示 。 电磁铁的上端为 ___________ 极 ， 电源的右端为 _____________ 极 ，滑片 P 向左移动可 ___________ （ 选填 “ 增加”或“ 降低”） 地球仪“漂浮”的高度。
20．小明在用电高峰期将标有“220 V 4. 4 A”的饮水机单独接入家庭电路 ，闭合开关 ，测得饮水 机中 1 kg 的水从 20℃ 加热到刚好沸腾 ，所用 时间为 10min ，则该过程水吸收的热量为 _____________ J 。同时小明观察到家中如图所示 的电能表转盘转过 400 转 ，则此时饮水机的 实际电功率为 _______ W ，该饮水机的热效率为 _________ 。 [ 已知 c水 = 4. 2×103J/kg℃ ， 气压为 1 个标准大气压]
21．如图甲所示，将海波放入大试管中，在烧杯中倒入热水。根据温度计A和B的示数，绘制出海波和热水的温度随时间变化的图像，如图乙所示。由图像可知，在第8min时，大试管内的海波处于________（选填“固态”、“液态”或“固液共存态”）；第10min后，海波的熔化将________（选填“继续”或“停止”），海波的温度将___________（选填“直接下降”或“先不变，后下降”）。
22．如图所示为探究杠杆平衡条件的实验装置，杠杆上相邻两刻线间的距离相等。杠杆空杆水平平衡后，在B点悬挂2个质量均为50g的钩码。g取10N/kg。请你判断：
（1）若在A点挂______个质量均为50g的钩码，能使杠杆水平平衡；
（2）若在C点施加向_______（选填“上”或“下”）的力F拉杠杆，无论如何改变用力方向，F至少______（选填“大于”、“等于”或“小于”）1.5N，才能使杠杆水平平衡。
23．如题图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。利用甲装置可探究电流产生的热量与___________的关系，通电一段时间后，与___________（选填“左”或“右”）侧容器相连的U形管中液面的高度差较大；乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流___________（选填“相等”或“不相等”），为了使实验现象更明显，可以将R3的阻值换成___________（选填“更大的”或“更小的”）。
24．如图所示，利用滑轮组将物体A匀速提高，已知物体A重400N，物体A上升的速度是0.2m/s，若不计绳和滑轮组的重力以及绳与滑轮组之间的摩擦，拉力F是______N，拉力F的功率是______W；若只是不计绳重以及绳与滑轮组之间的摩擦，利用该滑轮组匀速提起物体A的机械效率为80%，则动滑轮重为______N。
三、解答题（本大题共6个小题，共40分，26题要写解答过程）
25．（1）在图中，作出光线由空气斜射入水时的反射光线和大致的折射光线。
（2）．在如图中画出杠杆OAB受到的阻力以及动力臂的示意图。
（3）．通电螺线管的磁感线方向如图，根据磁感线方向标出电源的正极和静止小磁针的N极。
26．2022年高考期间，临沂市组织“绿丝带”爱心送考大型志愿公益活动，考生出示高考准考证或相关证件可免费乘车。若某“爱心助考车”整车重1.5×104N，四轮与地面接触总面积为1200cm2，该车以54km/h的平均速度将一位考生送至考点用时9min，消耗汽油0.6kg。若汽油的热值为4.6×107J/kg，求：
（1）该次送考行驶的路程；
（2）该车静止在水平路面上时对路面的压强；
（3）该次送考消耗的汽油完全燃烧产生的热量。
27．喜欢健身的小明爬山时拾得一块小石块，他结合所学知识，动手测量其密度；
（1）他将天平放在________桌面上，然后调节天平平衡。调节完成后指针静止时的位置和游码的位置如图甲所示。请你指出小明调节天平平衡的过程存在的问题：_________；
（2）若纠正错误后，为了调节横梁再次平衡，需向________（选填“左”或“右”）调节平衡螺母，使指针指到分度盘中央刻度线；
（3）天平重新调平后，将小石块放在左盘，在右盘中加减砝码并调节游码直到横梁平衡。这时右盘中的砝码情况和游码位置如图乙所示，则小石块的质量为_______g。如图丙和丁所示，小明利用排水法测出小石块体积，并算出了小石块的密度；
（4）考虑到小石块的吸水性（小石块吸水后体积保持不变）会对实验结果产生影响，小明取出量筒中的小石块，擦干其表面的水后，用天平称出其质量为29g，则小石块密度应修正为_______g/m3；
（5）小涛同学用电子秤测量一块金属块的密度，步骤如图所示：
①甲图中，烧杯中装适量水，置于已调零的电子秤上，电子秤的示数为m1；
②乙图中，将金属块用细线系住（细线的体积、质量忽略不计），浸没于水中，电子秤的示数为m2，根据甲、乙两步计算出金属块的体积为________cm3；
③丙图中，将金属块缓慢沉入杯底，静止时电子秤的示数为m3，由此小涛算出了金属块的密度；
④细心的小芳发现在图乙所示的操作中，金属块接触到了烧杯底部，其余操作完全正确。则与真实值相比，小涛所测金属块密度值________（选填“偏大”、“偏小”或“不变”）；
⑤如图丁所示，小芳再次重复图乙所示操作，但金属块与烧杯底部未接触，测出细线对金属块的拉力F=1.8N，则电子秤的示数为________kg。
28．小明“ 用电流表和电压表测量小灯泡（ 额定电压为 2. 5 V）正常发光时灯丝的电阻”的实验电路如图甲所示 ，根据实验数据绘制的小灯泡的 I-U 图像如图丙所示。
（1）为保证实验顺利进行 ，应选用规格为 _______________ （ 填选项字母）的滑动变阻器。
A．“ 10Ω 0.5A ” B．“50Ω 0.5A ” C．“ 100Ω 0.2A ”
（2）用笔画线代替导线，将图甲所示电路补充完整（要求：导线不交叉且滑片向左移动灯泡变亮）。( )
（3）电路连接完整后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡 ___________ （ 选填“ 断路”或“短路”）。
（4）排除故障后进行实验 ， 当滑动变阻器的 滑片位于某一位置时 ， 电压表示数如图乙所 示 ，为测量小灯泡正常发光时的电阻 ，应将滑片向 ___________（ 选填“左”或“右”）移动。
（5）由图丙可知 ，小灯泡的电阻不是一个定值 ，随其两端的电压增大而 ___________ 。
（6）本实验进行多次测量的目的与下列实验中多次测量的目的相同的是 ___________ （ 填选项字母）。( )
A． 测量定值电阻的阻值
B． 用刻度尺测量铅笔的长度
C． 探究电流与电压和电阻之间关系
【 拓展】实验小组的同学利用已知阻值为R0的定值电阻，一块电压表 ，三个开关和电 压恒定不变的电源及滑动变阻器，设计了如图丁所示的电路 ，也测出了额定电压为2. 5 V的小灯泡正常发光时的电阻，实验步骤如下：
①闭合开关S和S1，断开开关S2，调节滑动 变阻器的滑片，使电压表示数为2. 5 V；
②保持滑片位置不变，然后闭合开关S和 S2，断开开关S1，记下电压表示数为U；
③则可计算出小灯泡正常发光时灯泡的电阻为RL= ___________（ 用已知量和测量量表示）。
29．小祥对冬奥会冰壶运动员擦冰的情景（如图甲）给留下了深刻的印象。于是想探究冰壶所受滑动摩擦力的大小与什么因素有关。他找来两个冰壶、一块玻璃板（模拟冰面）和足量的碎冰粉末做了如下实验。
（1）小祥把冰壶放在水平玻璃板上，用弹簧测力计沿水平方向___________拉动冰壶，根据___________原理，此时弹簧测力计示数等于冰壶所受滑动摩擦力的大小；
（2）通过比较A、C两次实验，可初步得到结论：当___________（选填“接触面粗糙程度”或“接触面面积”）相同时，接触面受到的压力越大，滑动摩擦力越大；
（3）本实验的主要研究方法是控制变量法。下列探究中也用到此方法的是___________；
A．研究串、并联电路中的电流规律时，把电流比作水流
B．探究声音的传播条件时，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，听到闹钟的声音逐渐变小，由此推理真空不能传声
C． 研究液体压强的影响因素时，用压强计中的U形管两侧液面的高度差反映压强大小
D．探究电流与电压的关系时，保持电阻阻值不变
（4）实验中，小祥发现弹簧测力计示数很难稳定，便设计图丙方案进行实验（忽略定滑轮摩擦），此时冰壶所受摩擦力的方向为水平向___________（选填“左”或“右”）。当传送带运动逐渐变快时，弹簧测力计的示数___________（选填“变大”、“变小”或“不变”）。
30．无人自动售货机内部具有硬币直径、硬币质量、硬币材质等检测模块。其质量检测模块简化后，原理示意图如图甲所示，自动售货机开机时，开关S呈闭合状态。OAB为一轻质杠杆，O为支点，A点下方压杆质量可忽略不计。OA与OB的长度之比为LOA∶LOB=1∶10；电源电压恒定，R0为定值电阻，电压表和电流表经改造后，电压表量程为0～12 V，电流表量程为0~1 A，电阻R为力敏电阻，其阻值与所受压力的关系如图乙所示。
使用该售货机购买一件商品可以多次投入硬币，但一次只能投入一枚硬币，投入的硬币沿着斜面平稳、缓慢地滑入储币盒内（储币盒质量不计）。当硬币投入储币盒后，售货机会根据R0两端的电压值，分析硬币的总质量，结合其他检测模块，判断投入硬币的面值、数量。若1枚1角硬币的质量为3 g，1枚5角硬币的质量为4 g，1枚1元硬币的质量为6 g，g取10N/kg，请求解下列问题：
（1）若投入1枚1元硬币和1枚5角硬币后，求力敏电阻R受到的压力；
（2）若投入1枚1元硬币和1枚5角硬币，电压表示数为8 V；若投入4枚1元硬币和2枚1角硬币，电压表示数为10 V。求定值电阻R0的阻值和电源电压；
（3）保证电路安全的前提下，求最多能投入硬币的总金额是多少元。
参考答案：
1．A
【详解】A．超导材料的特点就是在温度很低时电阻为零，利用超导体的零电阻可以实现远距离输电，也可以做通信电缆，故A正确；
B．热值只与物质的种类有关，与是否燃烧充分无关，故B错误；
C．声音可以传递信息和能量，在医学上常常利用超声波击碎结石，故C错误；
D．光在同种介质中传播是光的反射现象，贵州“天眼”是利用光的反射原理，故D错误。
故选A。
2．D
【详解】A．用力敲击鼓面时，听到的鼓声，是通过空气传播到人耳的，故A错误；
B．倒车雷达利用了超声波可以传递信息的原理来工作的，故B错误；
C．禁鸣是从声源处减弱噪声，故C错误；
D．丁图中，逐渐抽掉罩内空气时，闹钟声音减小，这说明气体越稀薄，声音越不容易传播，当没有空气时，声音就不能传播了，这表明声音的传播需要介质，故D正确。
故选D。
3．D
【详解】A．冰雪消融是由固态冰变为液态水的过程，属于熔化现象，故A错误；
B．露是空气中的水蒸气遇冷液化形成的液态小水滴，故B错误；
C．雾是空气中的水蒸气遇冷液化形成的液态小水滴，故C错误；
D．霜是水蒸气遇冷直接变成的固态小冰晶，属于凝华现象，故D正确。
故选D。
4．C
【详解】A．甲图探究的是扩散现象，由于二氧化氮的密度比空气密度大，为了避免重力对实验造成影响，上面的A集气瓶中应该装空气，故A正确，不符合题意；
B．乙图中红墨水在热水中比在冷水中扩散的快，说明分子的运动与温度有关，温度越高，分子运动越剧烈，故B正确，不符合题意；
C．丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在引力，故C错误，符合题意；
D．图中厚玻璃内的空气被压缩时，活塞对管内空气做功，管内空气的温度升高、内能增大，故D正确，不符合题意。
故选C。
5．B
【详解】A．玻璃板有透光性，既能成像又能确定像的位置，故A错误；
B．蜡烛b在玻璃板后移动，当蜡烛b与蜡烛a的像重合时，说明蜡烛b与蜡烛a的像大小相等，故用完全相同的蜡烛a、b，主要目的是确定像与物的大小关系，故B正确；
C．平面镜所成像为虚像，虚像不能呈现在光屏上，将光屏放到像的位置，光屏不能够承接到像，故C错误；
D．平面镜成的像与物大小相等，将蜡烛a远离玻璃板，由于物体大小不变，所以它所成的像大小不变，故D错误。
故选B。
6．B
【详解】A．苹果第一次下沉的过程中，质量不变，速度先变大后不变，动能先变大后变小，故A错误；
B．苹果第一次下沉到最低点时，克服浮力做的功最多，机械能最小，故B正确；
C．苹果第一次上浮的过程中，质量不变，高度变大，重力势能持续变大啊，故C错误；
D．苹果往复运动的过程中，由于要克服浮力做功，机械能总量变小，故D错误。
故选B。
7．B
【详解】A．甲图中跳高运动员位于最高点时仍受到重力的作用，因此不处于平衡状态，故A错误；
B．乙图中运动员起跑时用力蹬起跑器，给了起跑器一个力，起跑器也给了他一个力，可以迅速改变运动状态，利用了力的作用是相互的，故B正确；
C．丙图中运动员将静止的足球踢出，说明力可以改变物体的运动状态，故C错误；
D．丁图中运动员用力握紧羽毛球拍是为了增大压力来增大手与球拍间的摩擦力，故D错误。
故选B。
8．D
【详解】A．由于小烧杯本身的重力，所以小烧杯中盐水的深度为0时排开水的深度不能为零，故A错误；
B．由于大、小烧杯本身的重力和大烧杯中水的重力，所以小烧杯中盐水的深度为0时，大烧杯对桌面的压强p不是0，故B错误；
C．随小烧杯中盐水的深度h的增加，容器对桌面的压力
大烧杯对桌面的压强为
由于和是定值，所以小烧杯中盐水的深度h与大烧杯对桌面的压强p成一次函数关系，故C错误；
D．小烧杯在大烧杯中受到水的浮力
由于小烧杯在大烧杯中处于漂浮状态，因此
联立上式可得，由于是定值，所以小烧杯浸入水中的深度H随小烧杯中盐水的深度h成一次函数关系，故D正确。
故选D。
9．D
【详解】由题意可知，进出校门可以采用刷卡、面部识别、保安遥控多种方式使电动机M工作而打开门锁，因此开关之间应为并联关系，电动机在干路上。
故选D。
10．D
【详解】A．风扇和灯在家庭电路中，工作时彼此之间互不影响，则风扇和灯并联在家庭电路中，故A错误；
B．由于家庭电路是交流电路，则可知隐形风扇内部装有交流电动机，故B错误；
C．风扇的工作原理是通电的导线在磁场中受到力的作用，故C错误；
D．风扇工作时，是在电流的作用下转动，则由电能转化为机械能，故D正确。
故选D。
11．D
【详解】A．光伏发电是将太阳内部发生核聚变释放的光能转化为电能，故A错误；
B．能够从自然界源源不断获得补充的能源叫可再生能源，太阳是可再生能源；无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源为二次能源，电能是二次能源。光伏发电利用的是太阳能，太阳能属于可再生能源，获得的电能是二次能源，故B错误；
C．实际生产和生活中转换效率不可能达到100%，故太阳能、风能、地热能等清洁能源的转换效率不可能达到100%，故C错误；
D．燃烧化石能源的产物：二氧化碳、二氧化硫、一氧化碳和粉尘，对水、土壤、大气也会造成污染，故D正确。
故选D。
12．A
【详解】AC．由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流，当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，由图像可知由可得，电源的电压
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图像可知则滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
因电源的电压不变，所以解得
电源的电压
故A正确，C错误；
B．电路中的电流
滑动变阻器消耗的电功率
当时
当时
当时
综上可知，滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故B错误；
D．因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的电阻一半时，电路中的电流
由图像可知，对应与D点，故D错误。
故选A。
13． 振动 响度
【详解】[1]声音是由物体振动产生的，因此爆鸣声是由火药爆炸时引起空气振动产生的。
[2]距离越远的人听到的声音越小，声音的大小指的是声音的响度。
14． 10.0 同一高度 照相机
【详解】[1]由图可知，平行光线经过凸透镜会聚在一点上，此点到凸透镜的距离是凸透镜的焦距，由图可知，凸透镜的焦距是10.0cm。
[2]为了确保像成在光屏中央，所以应该调整烛焰、凸透镜和光屏三者中心在同一高度。
[3]由图可知，此时物距大于像距，根据凸透镜成像规律可知，此时物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，凸透镜成倒立、缩小的实像，和照相机的成像原理相同。
15． 热值大 变大 变大
【详解】[1]由于氢气的热值大，常用作火箭的燃料。
[2][3]火箭加速上升的过程中，质量不变，速度变大，则动能变大，高度变大，则重力势能变大，机械能等于动能和重力势能之和，故机械能变大。
16． 非平衡 保持静止 做匀速直线运动
【详解】[1]竖直上升到最高点的排球，只受重力，故此时受非平衡力的作用。
[2]竖直上升到最高点的排球，此时瞬间静止，若所有外力消失，排球将静止。
[3]由炮弹的运动轨迹可知，炮弹运动到最高点时，还具有水平方向的速度，若此时所有外力突然消失，则炮弹将做匀速直线运动。
17． 色散 紫外线 绿
【详解】[1]雨后彩虹是太阳光通过小水珠组成的三棱镜分解成七种颜色的光形成的，属于光的色散现象。
[2]紫外线可以使钞票的荧光物质发光。
[3]红、绿、蓝三种色光叫色光的三原色，将这三种色光按照不同比例混合，能产生任何一种其它颜色的光。
18． 4 2 4
【详解】[1]图中滑轮与物体A一起运动，所以为动滑轮，动滑轮上有2股绳，则弹簧测力计的示数为2牛，物体A 受到的摩擦力f=2F=2×2N=4N
[2]物体A的速度为1厘米/秒，则拉力F移动的速度v=2vA=2×1cm/s=2cm/s
[3]由于摩擦力大小与压力和接触面粗糙程度有关，所以拉力F增大为3牛，物体A 受到的摩擦力仍为4N。
19． S 负 降低
【详解】[1][2]根据同名磁极相互排斥可知，图中电磁铁的上端应为S极，则由安培定则可知，电流从电磁铁的上端流入，下端流出，电路中的电源的左端为正极，右端为负极。
[3]滑片P向左移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据可知，电流变小，电磁铁磁性减弱，可降低地球仪“漂浮”的高度。
20． 3.36×105 800 70%
【详解】[1]由题意及比热容计算公式可得，水吸收的热量为
[2]由题意可得，消耗的电能为
则实际功率为
[3]由题意及上述分析可得，热效率为
21． 固液共存态 停止 先不变，后下降
【详解】[1][2][3]由图像知，海波加热后5min到10min这段时间虽然不断的吸热，温度却保持不变，这是海波的熔化过程，8min时，海波处于熔化过程，海波处于固液共存态；10min后，烧杯中水的温度降至48℃，因此海波将不能从水中吸收热量，将停止熔化；从图像中可以看出，气温为12℃，低于海波的凝固点48℃，由于海波是晶体，在凝固过程中，温度不变，当全部变成固态后继续放热而温度降低。
22． 3 上 等于
【详解】（1）[1]由杠杆平衡条件可知FB×LB=FA×LA
在B点悬挂2个质量均为50g的钩码，则有2×0.05kg×10N/kg×3格=FA×2格
解得FA=1.5N
则钩码数量
（2）[2]B点受到的力竖直向下，为了使杠杆在水平平衡，若在C点施加力，则需要向上拉杠杆。
[3]由于C点距离支点两个，由杠杆平衡条件可知，在C点施加竖直向上的力为1.5N，如果改变用力方向，则力臂减小，拉力将增大，所以拉力F至少等于1.5N。
23． 电阻 右 不相等 更小的
【详解】[1]在甲装置中，将容器中的电阻丝串联起来接到电源两端，通过它们的电流与通电时间相同，探究导体产生的热量与电阻的关系。
[2]甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q=I2Rt可知，右侧电阻丝产生热量多；则右侧容器内空气吸收的热量多，右侧容器中U形管中液面的高度差大。
[3]图乙的装置在实验中，右侧容器的外部，将一个完全相同的电阻和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不相等，可以探究电流产生的热量与通过导体的电流大小的关系。
[4]为了使实验现象更明显，可以将R3的阻值换成更小的，这样分流更多，通过R1和R2的电流差距更大，发热多少对比更明显。
24． 200 80 100
【详解】[1]绳子的有效段数为2，已知物体A重400N，若不计绳和滑轮组的重力以及绳与滑轮组之间的摩擦，拉力
[2]物体A上升的速度是0.2m/s，绳子自由端的速度为v=2v′=2×0.2m/s=0.4m/s
拉力F的功率是
[3]若只是不计绳重以及绳与滑轮组之间的摩擦，克服动滑轮的重力做的功为额外功的唯一来源，利用该滑轮组匀速提起物体A的机械效率为
则动滑轮重为G动=100N
25．（1）
【详解】先过入射点O垂直于水面作出法线，已知入射光线与水面的夹角为45°，则入射角为
根据“反射光线、入射光线分居法线两侧，反射角等于入射角等于45°”在空气中法线的右侧画出反射光线；光从空气斜射入水中时，折射角小于入射角，据此在水中法线的右侧画出大致的折射光线，如图所示：
（2）．
【详解】由图知，O为杠杆的支点，动力为，由支点O作作用线的垂线，垂线段长为动力臂；物体对杠杆的拉力为阻力，方向竖直向下，由此作出阻力，如图所示：
（3）．
【详解】因磁体外部磁感线方向由N极指向S极，故螺线管右侧为N极；因同名磁极相互排斥，异名磁极相互吸引，故小磁针右侧为N极；由安培定则可知电流由左侧流入螺线管，即电源左侧为正极，如下图：
26．（1）8.1km；（2）1.25×105Pa；（3）2.76×107J
【详解】解：（1）由可得，“爱心助考车”行驶的路程为
（2）整车重G=1.5×104N，受力面积为S=1200cm2=0.12m2
该车静止在水平路面上时对路面的压力为F=G=1.5×104N
根据可得，该车对路面的压强为
（3）该次送考消耗的汽油完全燃烧产生的热量为Q放=mq=0.6kg×4.6×107J/kg=2.76×107J
答：（1）该次送考行驶的路程为8.1km；
（2）该车静止在水平路面上时对路面的压强为1.25×105Pa；
（3）该次送考消耗的汽油完全燃烧产生的热量为2.76×107J。
27． 水平 调节平衡螺母前没有将游码移到称量标尺的左端零刻度线处 右 27 2.25 40 偏小 1.04
【详解】（1）[1]根据天平的使用注意事项知，首先将天平放在水平桌面上，然后调节天平平衡。
[2]调节完成后指针静止时的位置和游码的位置如图甲所示。调节天平平衡的过程存在的问题：调节平衡螺母前没有将游码移到称量标尺的左端零刻度线处。
（2）[3]甲图中没有将游码移至零刻度线，横梁就平衡了，如果将游码调零，则指针会偏向分度盘左侧，此时要使横梁平衡，则应将平衡螺母向右调节。
（3）[4]由图乙知，小石块的质量
（4）[5]由图丙知，量筒中水的体积为15mL，小石块浸没在量筒的水中后总体积为25mL，所以小石块的体积
小石块吸水的质量
吸水的体积
石块的体积
小石块密度
（5）②[6]由甲、乙两图知，金属块排开水的质量为
浸没于水中，金属块体积等于排开水的体积，金属块的体积为
④ [7]图乙中矿石接触杯底，导致电子秤的示数增大，求出的矿石的体积增大，质量测量是准确的，所以矿石的密度偏小。
（5）[8]由甲丙图知，金属块的质量
金属块受到竖直向下的重力、竖直向上的浮力和拉力，这三个力是平衡力
力的作用是相互的，所以电子秤的示数
28． B 短路 左 增大 寻找普遍规律 C
【详解】（1）[1]灯泡的额定电压为2.5V，电源电压为4节干电池串联6V，故滑动变阻器应该分掉3.5V的电压，由图像可知灯在2.5V的电压下，通过的电流为0.25A，所以，滑动变阻器允许通过的最大电流要大于0.25A，才能保证安全，又由滑动变阻器的最小电阻
所以，为保证实验顺利进行，滑动变阻器的阻值应大于，应选用规格为“50Ω 0.5A ”的滑动变阻器。故AC不符合题意，B符合题意。
故选B。
（2）[2]电压表并联在灯泡两端，灯泡正常工作电压是2.5V，所以选择0-3V量程，滑片向左移动灯泡变亮，说明电路中的电流变大，电阻变小，故滑动变阻器接左下端接线柱，所示：
（3）[3]连接好电路后闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的电路短路或电压表短路，故电路故障原因可能是小灯泡短路。
（4）[4]排除故障，闭合开关，移动滑片P至某位置时。电压表的示数为2.2V，小于灯泡额定电压2.5V，若想测量小灯泡的额定功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑片P向左端移动。
（5）[5]由图丙可知，小灯泡的电阻不是一个定值，当电压是0.5V时，通过的电流是0.1A，则电阻值为
当电压是2.5V时，通过的电流是0.25A，则电阻值为
所以灯泡电阻随其两端的电压增大而增大。
（6）[6][7]本实验进行多次测量的目的是寻找普遍规律。
A．测量定值电阻的阻值行多次测量的目的是求平均值，减小误差；
B．用刻度尺测量铅笔的长度行多次测量的目的是求平均值，减小误差；
C．探究电流与电压和电阻之间关系多次测量的目的是找出普遍规律。
故AB不符合题意，C符合题意。
故选C。
[8]当闭合开关S和S1，断开开关S2，L与R0串联，电压表测灯泡两端电压，调节滑动变阻器的滑片，使电压表示数为U额=2.5 V时，灯泡正常发光；保持滑片位置不变，然后闭合开关S和S2，断开开关S1，电压表示数为U= U额+ U0；则小灯泡正常发光时灯泡的电阻为
29． 匀速直线 二力平衡 接触面粗糙程度 D 左 不变
【详解】（1）[1][2]将冰壶放在水平玻璃板上，用弹簧测力计沿水平方向拉动，使冰壶做匀速直线运动，冰壶在水平方向上受到平衡力的作用，根据二力平衡可知：此时冰壶受到的滑动摩擦力大小等于弹簧测力计的示数。
（2）[3]A、C两次实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力的大小与压力有关，且压力越大，滑动摩擦力越大，故可以得出在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[4]本实验主要运用的研究方法是控制变量法。
A．研究串、并联电路中的电流规律时，把电流比作水流，运用了类比法；
B．探究声音的传播条件时，把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，听到闹钟的声音逐渐变小，由此推理真空不能传声，运用了实验加推理的方法；
C．研究液体压强的影响因素时，用压强计中的U形管两侧液面的高度差反映压强大小，运用了转换法；
D．探究电流与电压的关系时，保持电阻阻值不变，运用了控制变量法。
故选D。
（4）[5]当弹簧测力计的示数稳定后，冰壶与地面之间的相对位置不变，故冰壶相对地面静止。因弹簧测力计对冰壶的拉力水平向右，故由二力平衡可知，传送带对冰壶的摩擦力水平向左。
[6]增大传送带的速度，当弹簧测力计的示数稳定后，冰壶与传送带之间的压力不变，接触面的粗糙程度也不变，故冰壶所受传送带的滑动摩擦力不变，则弹簧测力计的示数也不变。
30．（1）1N；（2）15Ω；16V；（3）10元
【详解】解（1）投入的1枚1元硬币和1枚5角硬币总质量为
这些硬币到达B点，对B点的压力为
因为 OA与OB的长度之比为LOA∶LOB=1∶10，设OA=x，OB=10x，根据杠杆平衡条件得
则A点对力敏电阻R的压力F1=1N
（2）若投入1枚1元硬币和1枚5角硬币，A点对力敏电阻R的压力为1N，由乙图可知，此时R=15Ω，电压表示数即R0两端电压为8 V；若投入4枚1元硬币和2枚1角硬币，硬币总质量为
这些硬币到达B点，对B点的压力为
根据杠杆平衡条件得
则A点对力敏电阻R的压力F2=3N，由乙图可知，此时R=9Ω，电压表示数即R0两端电压为10 V。
根据电源电压不变的条件可得关系
解得R0=15Ω，则电源电压为
（3）因为电压表量程为0～12 V，所以R0两端的最大电压为12V，此时R两端的电压为4V，根据串联电路中分压规律可得
解得R=5Ω，由乙图可知，此时A点对力敏电阻R的压力为6N，根据杠杆平衡条件
可算出硬币对B点压力为0.6N，则硬币总质量为60g。要满足总金额最多，就全部使用最大币值的硬币，刚好10个一元硬币共10元。
答：（1）若投入1枚1元硬币和1枚5角硬币后，力敏电阻R受到的压力为1N；
（2）定值电阻R0的阻值为15Ω，电源电压为16V；
（3）最多能投入硬币的总金额是10元。
相关试卷
2023年江苏无锡中考物理考前预测押题卷四(含答案)： 这是一份2023年江苏无锡中考物理考前预测押题卷四(含答案)，共24页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2023年江苏徐州中考物理考前押题密卷： 这是一份2023年江苏徐州中考物理考前押题密卷，共17页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
2023年江苏省无锡市中考物理考前预测押题卷三： 这是一份2023年江苏省无锡市中考物理考前预测押题卷三，共24页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
