浙江省台州市2021届-2023届高考物理三年模拟（二模）按题型分类汇编-03实验题

这是一份浙江省台州市2021届-2023届高考物理三年模拟（二模）按题型分类汇编-03实验题，共11页。试卷主要包含了实验题等内容，欢迎下载使用。

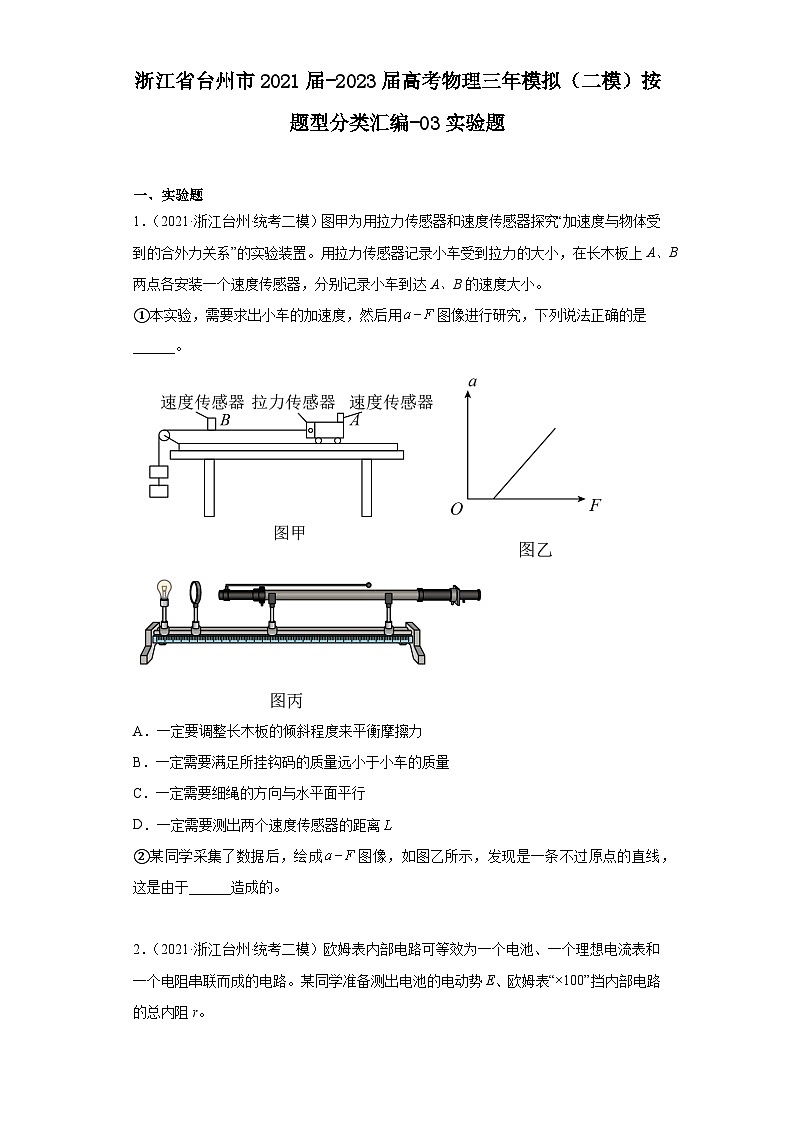

浙江省台州市2021届-2023届高考物理三年模拟（二模）按题型分类汇编-03实验题 一、实验题1．（2021·浙江台州·统考二模）图甲为用拉力传感器和速度传感器探究“加速度与物体受到的合外力关系”的实验装置。用拉力传感器记录小车受到拉力的大小，在长木板上A、B两点各安装一个速度传感器，分别记录小车到达A、B的速度大小。①本实验，需要求出小车的加速度，然后用图像进行研究，下列说法正确的是______。A．一定要调整长木板的倾斜程度来平衡摩擦力B．一定需要满足所挂钩码的质量远小于小车的质量C．一定需要细绳的方向与水平面平行D．一定需要测出两个速度传感器的距离②某同学采集了数据后，绘成图像，如图乙所示，发现是一条不过原点的直线，这是由于______造成的。 2．（2021·浙江台州·统考二模）欧姆表内部电路可等效为一个电池、一个理想电流表和一个电阻串联而成的电路。某同学准备测出电池的电动势E、欧姆表“×100”挡内部电路的总内阻r。（1）多用电表使用前表盘指针如图甲所示，则应该调整该欧姆表的哪个位置______（填A或B或C）；（2）选择开关调到“×100”挡并已调零，且连接了部分电路，如图乙所示。则A导线和______表笔连接（填B或C）；（3）正确连接电路后，调节滑动变阻器，测得多组欧姆表的读数R和电压表（电压表内阻为已知，记为）的读数U。该同学准备用这些数据作出图像，则选择下列关系作图比较合适______。A．　　B．　　C．　　D．（4）该同学用该多用电表测量几个小灯泡的电阻，经正确操作，测得的阻值为4.0Ω。则可能是下列哪个灯泡______。A．2.1V、0.7A　　B．2V、1A　　C．2.4V、0.6A　　D．2.5V、0.3A3．（2022·浙江台州·统考二模）某实验小组利用图甲所示装置研究平抛运动的规律。实验时该实验小组同学使用频闪仪和照相机对做平抛运动的小球进行拍摄，某次拍摄后得到的照片局部如图乙所示。照片上每个方格的实际边长为。①下列关于本实验说法正确的是_________。A．本实验需要调节斜槽末端水平B．图乙中的a点就是平抛的起点C．为获取图乙中的数据，实验至少需要4次释放小球，且每次释放位置必须相同D．由图乙数据可得知平抛运动水平遵从匀速直线运动规律，竖直方向遵从匀变速直线运动规律②根据图乙中数据可知频闪仪频率是_______。③小球运动到图乙中位置b时，其速度的大小为_______；4．（2022·浙江台州·统考二模）在“用双缝干涉测量光的波长”的实验中，装置如图所示：某同学在观察时发现条纹比较模糊，可以通过调节________装置（填装置名称），调节方式是______（“旋转”、“上下调节”、“左右调节”）5．（2022·浙江台州·统考二模）某同学为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量。实验步骤如下：a.改变电阻丝上的导电夹P的位置，重复测量，记录多组x、U、I的值。b.用游标卡尺在电阻丝上的三个不同位置测出电阻丝直径，求出平均值D；c.调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表示数U、电流表示数I；（1）上述实验步骤，正确的先后顺序应是________。（2）若游标卡尺某次测量结果如图乙所示，其示数为______。 （3）根据多组测量得到的实验数据绘出图像如图丙所示，若图线斜率为k，则电阻丝的电阻率_______（用已知或测量出的物理量的符号表示）；电流表内阻对电阻率的测量_______（选填“有”或“没有”）影响。 （4）用记录的数据绘制出图像如图丁所示，由图像可知电源的内阻_______。（结果保留两位有效数字） 6．（2023·浙江台州·统考二模）某同学利用如图甲所示装置做“探究弹力和弹簧伸长的关系”实验。①图乙所示的弹簧用毫米刻度尺测得的长度为______cm。②用两根不同规格的轻质弹簧a和b进行实验，得到弹力F与弹簧形变量x关系如图丙所示，关于图像分析下列说法正确的是______A．弹性限度内，弹簧a的劲度系数比b小    B．弹簧a的自重比弹簧b的大C． 弹簧a的原长一定比弹簧b的大    D．弹簧a的图像弯曲，是因为超过了弹簧的弹性限度7．（2023·浙江台州·统考二模）①在“用油膜法估测分子的大小”实验中，所选用的油酸酒精溶液的浓度为每溶液中含有纯油酸5mL。用注射器测得1mL上述溶液有75滴。把1滴该溶液滴入盛水的浅盘里，测得水面稳定后的油膜面积为，可算出一滴溶液中含有纯油酸的体积为______ml，油酸分子的直径约为______m。（结果均保留一位有效数字）②某同学最终得到的油酸分子直径数值和其他同学相比明显偏大，其原因可能是______。A．水面上痱子粉撒的较多，油膜未充分展开B．使用了长时间放置且未密封保存的油酸酒精溶液C． 计算油酸膜面积时，错将所有不完整的方格作为完整方格处理D．错误地将油酸酒精溶液的体积直接作为纯油酸的体积进行计算8．（2023·浙江台州·统考二模）某物理兴趣小组尝试通过实验测量某金属导体电阻。（1）先用欧姆表“”档粗测该导体阻值，指针位置如图1，对应的读数是______。经查阅资料发现该电阻的阻值约为，测量值与真实值的偏差较大，原因是该同学未进行欧姆调零所致，若此时把两表笔短接，指针应指在欧姆挡零刻度线的______侧（选填“左”或“右”）；（2）考虑到伏安法测电阻中电表会给实验测量带来误差，为解决该问题，兴趣小组设计了如图2所示的电路（部分导线未画），实验操作如下：①断开开关，将滑动变阻器的阻值调到最大，闭合开关，调节滑动变阻器，使电流表和电压表指针偏转到合适位置，并记录两电表示数U、。图3所示的电流表读数为______A。②闭合开关，调节滑动变阻器，使电压表示数仍为U，并记录此时的电流表示数。则该电阻的阻值可表示为______（结果用U、、表示）。③根据你对该实验原理的理解，在图2中将剩余的两根导线连接到合适的位置______。
参考答案：1．     AD     未平衡摩擦力或平衡摩擦力不够【详解】①[1]A．传感器只能测出拉力的大小，故一定要调整长木板的倾斜程度来平衡摩擦力，A正确；B．不需要用钩码的重力来代替拉力，故不需要满足所挂钩码的质量远小于小车的质量的条件，B错误；C．细绳的方向一定要与长木板平行，避免拉力产生垂直于木板的分力，C错误；D．一定需要测出两个速度传感器的距离，结合初末速度才能算出小车的加速度大小，D正确。故选AD。②[2]图线不过原点，当拉力已开始增大时还没有加速度，这是由于未平衡摩擦力或平衡摩擦力不够造成的。2．     A     B     BD     C【详解】(1)[1]多用电表使用前表盘指针未指到左侧零刻度，应调整机械调零旋钮A。(2)[2]多用电表正极（红表笔）与内部电池的负极相连，负极（黑表笔）与内部电池的正极相连，为使电流从电压表正极流入，则A导线应和B表笔连接。(3)[3]由闭合电路欧姆定律可得整理得故应选择或作图均比较合适，能得到一条倾斜直线，便于通过斜率、截距求解E，r，BD正确。故选BD。(4)[4]由欧姆定律可分别算出A选项电阻为3Ω，B选项电阻为2Ω，C选项电阻为4Ω，D选项电阻约为8.3Ω，这些电阻都是小灯泡正常工作时的热电阻，而欧姆表测量的是常温下的冷电阻，其阻值小于热电阻，则可能是灯泡D。故选D。3．     AD/DA          2.5【详解】（1）[1]A．实验中必须保证小球做平抛运动，则斜槽轨道末端必须水平，故A正确；B．若是平抛起点，竖直方向位移应满足，结合图象可知B错误；C．因为要画同一运动的轨迹，必须每次释放小球的位置相同，且由静止释放，以保证获得相同的初速度，为了减小误差应多次释放小球，图乙中有4个点，不代表至少要放4次，故C错误；D．由图可知相等时间内水平方向位移相等，竖直方向相邻相等时间内位移差满足所以平抛运动水平遵从匀速直线运动规律，竖直方向遵从匀变速直线运动规律，故D正确。（2）[2]根据解得（3）[3水平方向解得竖直方向根据中间时刻瞬时速度等于该过程平均速度得则b点速度为4．     拨杆     左右调节【详解】[1][2]当观察到条纹比较模糊时，可以通过调节拨杆装置，调节方式是左右调节。5．     bca               没有     【详解】（1）[1]实验步骤为先用游标卡尺在电阻丝上的三个不同位置测出电阻丝直径，求出平均值D；然后调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表示数U、电流表示数I；再改变电阻丝上的导电夹P的位置，重复测量，记录多组x、U、I的值。顺序为bca；（2）[2]游标卡尺的度数为（3）[3][4]由欧姆定律得由电阻定律得整理得可得则根据可知电流表的内阻对电阻率没有影响；（4）[5]根据闭合电路欧姆定律可知图象斜率的绝对值表示电源内阻为6．     25.81/25.82/25.83/25.84     BD/DB【详解】①[1]图乙所示的弹簧用毫米刻度尺，所以读数要精确到最小刻度，但是要估读一位，则测得的长度为25.81cm。②[2]A．图像斜率表示劲度系数，故弹性限度内，弹簧a的劲度系数比b大，故A错误；B．横截距为拉力F为0时，弹簧的伸长量，即弹簧在自重作用下的伸长量。弹簧a的劲度系数比b大，两个弹簧在自重作用下伸长量相同，所以弹簧a的自重比弹簧b的大，故B正确；C．在图中，当弹簧的弹力为0时，弹簧处于原长，故弹簧a的原长与弹簧b的原长相同，故C错误；D．弹簧在其弹性限度内，弹力与形变量成正比；超出弹性限度后，不再成正比。图线的末段明显偏离直线，就是弹簧受到的力超过了弹性限度的原因，故D正确。故选BD。7．               AD/DA【详解】①[1]根据题意可知，一滴油酸酒精溶液中油酸的体积为[2]则油酸分子的直径是②[3] A．水面上痱子粉撒得较多，油酸膜没有充分展开，则测得的油膜面积S偏小，直径d的测量值偏大，A正确；B．使用了长时间放置且未密封保存的油酸酒精溶液，酒精挥发使溶液的浓度变大，则所含油酸体积偏大，则面积变大，则直径d的测量值偏小，B错误；C．计算油酸膜面积时，错将不完整的方格作为完整方格处理，则测得的油膜面积S偏大，则直径d的测量值偏小，C错误；D．油酸分子直径为可知，错误地将油酸酒精溶液的体积直接作为油酸的体积进行计算，则体积V偏大，直径d的测量值偏大，D正确。故选AD。8．          左     0.32A          【详解】（1）[1]欧姆表的读数为[2]由于测量值大于真实值是因为电表内阻偏大，因此短接时，电流达不到满偏电流，指针应在零刻度线的左侧。（2）①[3]电流表读数为②[4]两个电阻并联的电流之和等总电流，根据欧姆定律③[5]电压表应并联到定值电阻两端，如图
