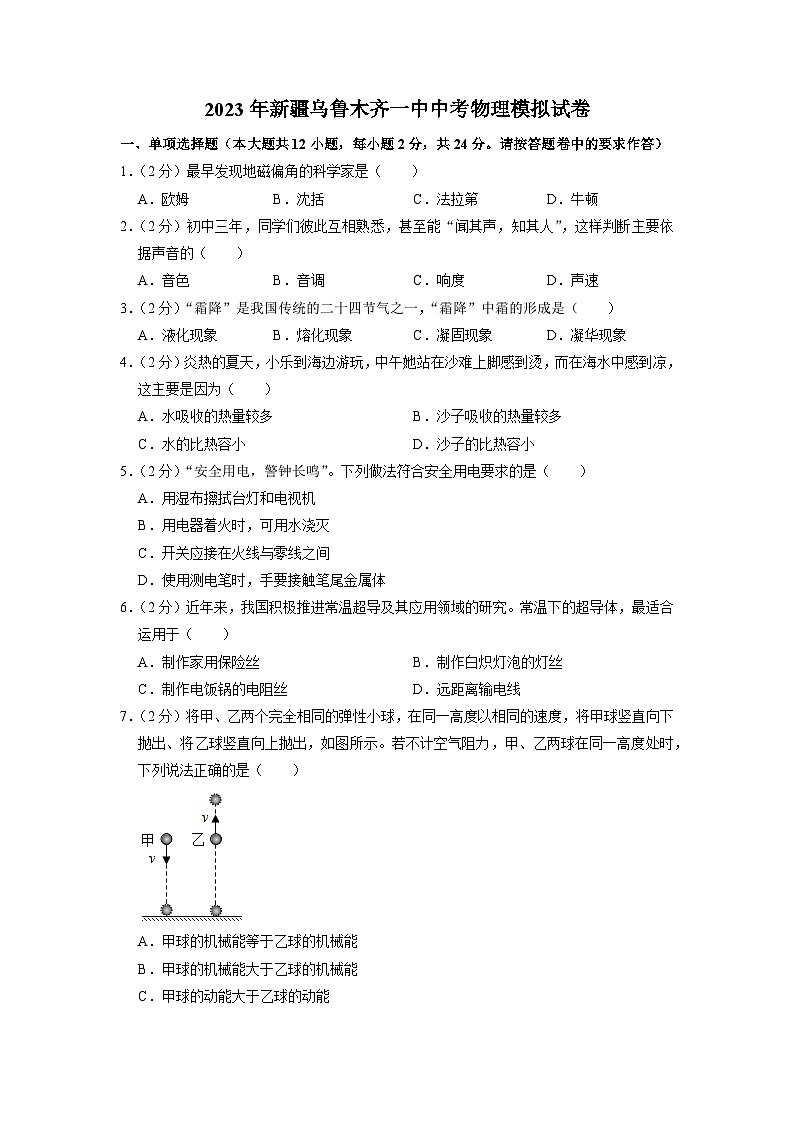

2023年新疆乌鲁木齐一中中考物理模拟试卷

2023年新疆乌鲁木齐一中中考物理模拟试卷

一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）

1．（2分）最早发现地磁偏角的科学家是（　　）

A．欧姆 B．沈括 C．法拉第 D．牛顿

2．（2分）初中三年，同学们彼此互相熟悉，甚至能“闻其声，知其人”，这样判断主要依据声音的（　　）

A．音色 B．音调 C．响度 D．声速

3．（2分）“霜降”是我国传统的二十四节气之一，“霜降”中霜的形成是（　　）

A．液化现象 B．熔化现象 C．凝固现象 D．凝华现象

4．（2分）炎热的夏天，小乐到海边游玩，中午她站在沙难上脚感到烫，而在海水中感到凉，这主要是因为（　　）

A．水吸收的热量较多 B．沙子吸收的热量较多

C．水的比热容小 D．沙子的比热容小

5．（2分）“安全用电，警钟长鸣”。下列做法符合安全用电要求的是（　　）

A．用湿布擦拭台灯和电视机

B．用电器着火时，可用水浇灭

C．开关应接在火线与零线之间

D．使用测电笔时，手要接触笔尾金属体

6．（2分）近年来，我国积极推进常温超导及其应用领域的研究。常温下的超导体，最适合运用于（　　）

A．制作家用保险丝 B．制作白炽灯泡的灯丝

C．制作电饭锅的电阻丝 D．远距离输电线

7．（2分）将甲、乙两个完全相同的弹性小球，在同一高度以相同的速度，将甲球竖直向下抛出、将乙球竖直向上抛出，如图所示。若不计空气阻力，甲、乙两球在同一高度处时，下列说法正确的是（　　）

A．甲球的机械能等于乙球的机械能

B．甲球的机械能大于乙球的机械能

C．甲球的动能大于乙球的动能

D．甲球的重力势能小于乙球的重力势能

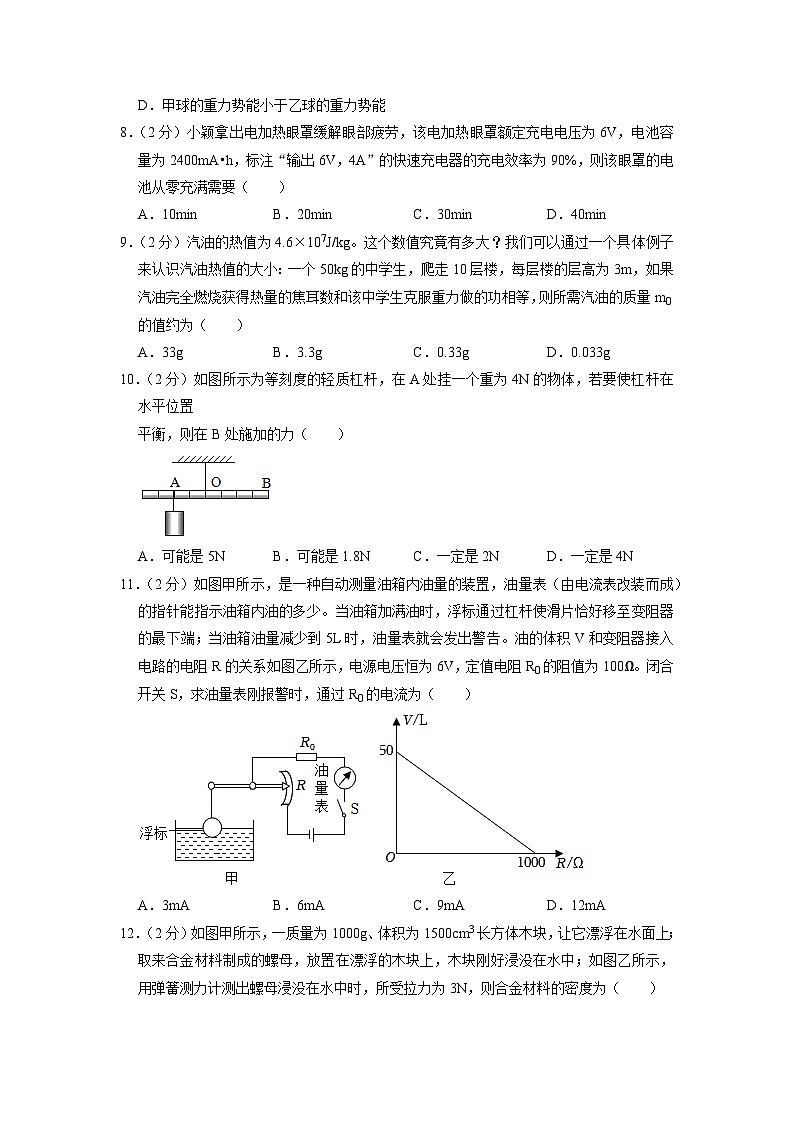

8．（2分）小颖拿出电加热眼罩缓解眼部疲劳，该电加热眼罩额定充电电压为6V，电池容量为2400mA•h，标注“输出6V，4A”的快速充电器的充电效率为90%，则该眼罩的电池从零充满需要（　　）

A．10min B．20min C．30min D．40min

9．（2分）汽油的热值为4.6×107J/kg。这个数值究竟有多大？我们可以通过一个具体例子来认识汽油热值的大小：一个50kg的中学生，爬走10层楼，每层楼的层高为3m，如果汽油完全燃烧获得热量的焦耳数和该中学生克服重力做的功相等，则所需汽油的质量m0的值约为（　　）

A．33g B．3.3g C．0.33g D．0.033g

10．（2分）如图所示为等刻度的轻质杠杆，在A处挂一个重为4N的物体，若要使杠杆在水平位置

平衡，则在B处施加的力（　　）

A．可能是5N B．可能是1.8N C．一定是2N D．一定是4N

11．（2分）如图甲所示，是一种自动测量油箱内油量的装置，油量表（由电流表改装而成）的指针能指示油箱内油的多少。当油箱加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端；当油箱油量减少到5L时，油量表就会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示，电源电压恒为6V，定值电阻R0的阻值为100Ω。闭合开关S，求油量表刚报警时，通过R0的电流为（　　）

A．3mA B．6mA C．9mA D．12mA

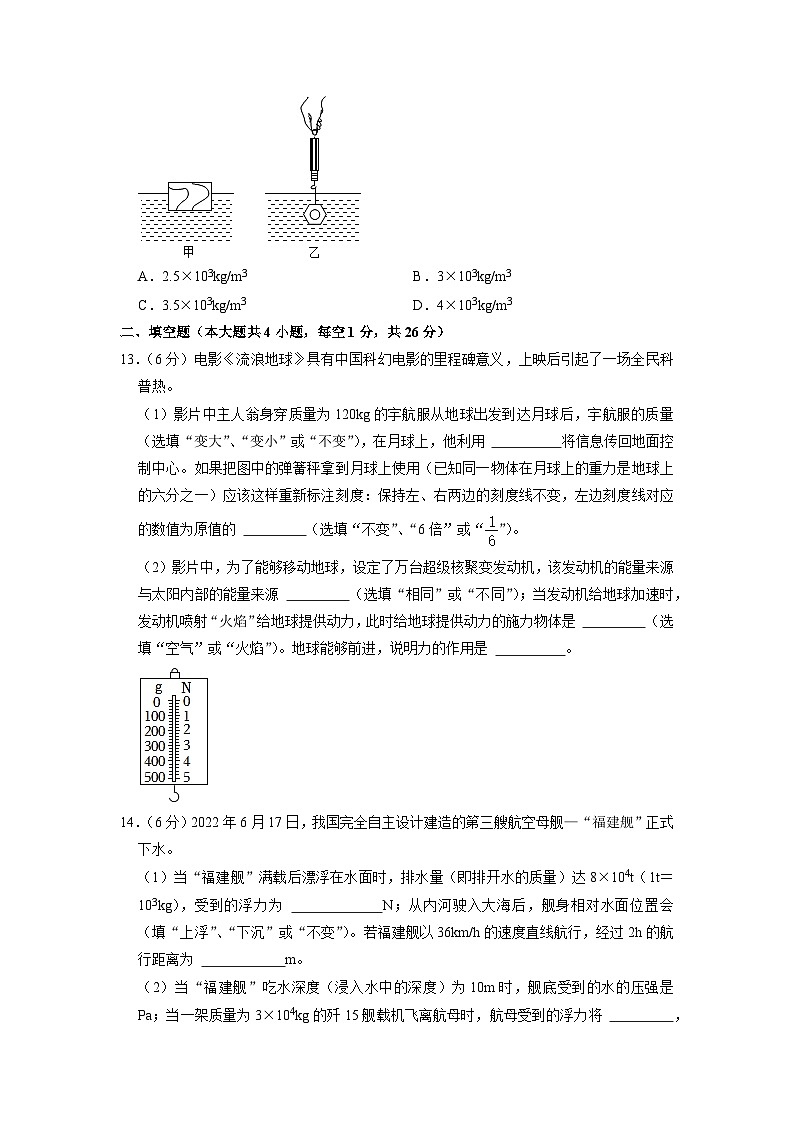

12．（2分）如图甲所示，一质量为1000g、体积为1500cm3长方体木块，让它漂浮在水面上；取来合金材料制成的螺母，放置在漂浮的木块上，木块刚好浸没在水中；如图乙所示，用弹簧测力计测出螺母浸没在水中时，所受拉力为3N，则合金材料的密度为（　　）

A．2.5×103kg/m3 B．3×103kg/m3

C．3.5×103kg/m3 D．4×103kg/m3

二、填空题（本大题共4小题，每空1分，共26分）

13．（6分）电影《流浪地球》具有中国科幻电影的里程碑意义，上映后引起了一场全民科普热。

（1）影片中主人翁身穿质量为120kg的宇航服从地球出发到达月球后，宇航服的质量 　     　（选填“变大”、“变小”或“不变”），在月球上，他利用 　      　将信息传回地面控制中心。如果把图中的弹簧秤拿到月球上使用（已知同一物体在月球上的重力是地球上的六分之一）应该这样重新标注刻度：保持左、右两边的刻度线不变，左边刻度线对应的数值为原值的 　     　（选填“不变”、“6倍”或“”）。

（2）影片中，为了能够移动地球，设定了万台超级核聚变发动机，该发动机的能量来源与太阳内部的能量来源 　     　（选填“相同”或“不同”）；当发动机给地球加速时，发动机喷射“火焰”给地球提供动力，此时给地球提供动力的施力物体是 　     　（选填“空气”或“火焰”）。地球能够前进，说明力的作用是 　      　。

14．（6分）2022年6月17日，我国完全自主设计建造的第三艘航空母舰—“福建舰”正式下水。

（1）当“福建舰”满载后漂浮在水面时，排水量（即排开水的质量）达8×104t（1t＝103kg），受到的浮力为 　        　N；从内河驶入大海后，舰身相对水面位置会 　     　（填“上浮”、“下沉”或“不变”）。若福建舰以36km/h的速度直线航行，经过2h的航行距离为 　        　m。

（2）当“福建舰”吃水深度（浸入水中的深度）为10m时，舰底受到的水的压强是 　        　Pa；当一架质量为3×104kg的歼15舰载机飞离航母时，航母受到的浮力将 　     　，航母此时排开水的体积变化了变化了 　     　m3。（水的密度为1.0×103kg/m3）。

15．（6分）无链条电动自行车因省力、灵活、安静等优点，成为城市中一种理想的交通工具。

（1）车身是由航空铝合金制造，由于航空铝合金的 　     　小（选填“密度”或“体积”），使得整车质量小，惯性 　   　，比较灵活：整车产生的最大噪声小于30dB，这是从 　      　减弱噪声。

（2）此车可以通过骑行者踩脚踏板获得能量，踩脚踏板获得的能量存储在自行车框架中的锂电池内，这个过程相当于 　      　（选填“发电机”或“电动机”）的工作原理。为保证电动车续航能力，该车采用了能量密度大的锂电池，其能量密度达180W•h/kg，若锂电池的质量为2kg，电池充满电时电能为 　            　J；若车行驶中受到的阻力均为50N，这些能量有80%转化为动能，则车可以行驶 　        　m。

16．（8分）2022年11月30日搭载长征二号F运载火箭的神舟十五号载人飞船成功对接了天和核心舱，6名航天员在中国空间站顺利“会师”。

（1）飞船和核心舱在太空中对接时，一起高速绕地球飞行，飞船受 　       　（选填“平衡力”或“非平衡力”），空间站的供电主要依赖装在实验舱外部的太阳能帆板，其将太阳能转化为 　   　能。这些能量的产生、转化 　     　（填“遵守”或“不遵守”）能量守恒定律。

（2）在空间站内航天员利用 　      　（选填“哑铃”或“拉力器”）锻炼身体。宇航员出舱在太空中活动时 　   　（选填“有”或“没有”）影子。空间站里的航天员每天可以看到16次日出，说明空间站相对于地球是 　     　的。

（3）空间站在轨飞行时，站内没有固定的物品会“飘”起来，此时飞船中的物体 　   　（选填“受”或“不受”）地球的吸引力作用；假设中国空间站所用的材质全部是钛合金，材质总质量是101.25吨；且知ρ钛合金＝4.5×103kg/m3，空间站内的空气质量约为140.4kg，密度约为1.3kg/m3，由此可知空间站的外观总体积约为 　        　m3。

三、作图题（每图2分，共6分）

17．（2分）如图所示，根据入射光线画出反射光线，并标出反射角的度数。

18．（2分）一物体静止于某一斜面上，如图，请画出物体所受重力和对斜面压力的示意图。

19．（2分）根据图中小磁针静止时的指向，在图中标出通电螺线管的N极和电源的正极。

四、实验与探究题（本大题共3小题，每空、图2分，共24分）

20．（8分）小明在实验室做“探究凸透镜成像的规律”实验。实验前他应调节凸透镜光心和光屏中心，使之与烛焰中心大致在 　       　，如图是实验中的一个情景，此时光屏上恰能成一个清晰的像，此时这个像是 　     　（选填“等大”、“缩小”或“放大”）的。若将蜡烛向右移动少许，则应将光屏向 　   　（选填“左”或“右”）移动才能再次在光屏上成清晰像，小明将自己的近视眼镜放在蜡烛和凸透镜之间，若想在光屏上重新得到清晰的像，应将光屏：　     　凸透镜（选填“靠近”或“远离”）。

21．（6分）小贝想探究水对容器底的压强，将一由A和B构成、两端开口的玻璃制品的底部扎上薄橡皮膜做成容器，A、B的横截面积分别为SA和SB，且SA＝2SB＝40cm2（容器壁的厚度忽略不计），如图所示，实验过程如下：

第一步：将容器固定在放有电子秤的铁架台上，使橡皮膜刚好与电子秤完全接触，且电子秤的示数为零。

第二步：往容器内缓慢倒入适量的水，将收集的数据填入表中。

第三步：再根据收集的数据算出水对容器底的压强。

①分析表中数据可知：水对容器底的压强与水的深度成 　   　比（选填“正”或“反”），容器A部分的高度为 　   　cm。

②完成实验后，小明将一木块轻放入容器中，木块漂浮且B内水面上升1cm，电子秤的读数增加了 　     　g。

22．（10分）小华同学在“测量小灯泡的电阻”的实验中，使用的灯泡规格为“4V”，电源电压保持6V不变。

（1）用笔画线代替导线，将实物电路补充完整。

（2）闭合开关，小灯泡不亮，电流表无示数，电压表有示数，则电路故障可能是小灯泡 　     　（选填“短路”或“断路”）；

（3）排除电路故障后，小灯泡正常发光时电流表示数为0.4A，则小灯泡正常发光时的电阻是 　     　Ω；小灯泡的额定功率为 　      　W，移动滑动变阻器的滑片，当小灯泡的电功率为0.4W时，考虑温度对灯丝电阻的影响，则小灯泡两端的实际电压U 　   　2V（选填“＞”、“＝”或“＜”）。

五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只写出结果不得分）

23．（5分）如图所示，电路中的R1阻值为30Ω，当开关S闭合时，电流表示数为0.1A，电路中的总电流为0.4A。求：

（1）电源电压；

（2）R2的阻值；

（3）通电1s，电流通过R2做的功。

24．（5分）如图所示，水平桌面上有一个底面积为S＝100cm2的盛水的圆柱形容器，将用相同材料制成的空心球和实心球用细线系住放入容器中，它们刚好悬浮于水中，此时水深20cm，实心球和空心球的质量均为200g．现将细线剪断，空心球上浮，至静止时露出水面体积为150cm3。

（1）两个球在水中悬浮时受到的总浮力是多少牛顿？

（2）空心球漂浮后，容器底部受到水的压强是多少帕？

（3）空心球的空心体积是多少？

2023年新疆乌鲁木齐一中中考物理模拟试卷

参考答案与试题解析

一、单项选择题（本大题共12小题，每小题2分，共24分。请按答题卷中的要求作答）

1．【解答】解：

A、德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系，即欧姆定律，故A错误；

B、沈括是最早研究地磁偏角的科学家，故B正确；

C、法拉第发现了电磁感应现象，发电机是利用电磁感应现象工作的，故C错误；

D、牛顿发现了万有引力定律和牛顿三定律，故D错误。

故选：B。

2．【解答】解：“闻其声，知其人”说明不同的人发出的声音的音色不同，故A正确，BCD错误。

故选：A。

3．【解答】解：霜是空气中水蒸气遇冷凝华形成的，属于凝华现象，故ABC错误，D正确。

故选：D。

4．【解答】解：炎热的夏天，沙子烫、海水凉，这与它们的比热容有关；水的比热容较大，沙子的比热容小，相同质量的水和沙子，在同样的日照条件下，吸收相同的热量，水的温度变化小，沙子的温度变化大，所以海水凉，沙子烫。

故选：D。

5．【解答】解：A、生活用水是导体，用湿布擦拭正在工作的用电器易造成触电，故A不符合安全用电要求；

B、生活中的水是导体，电器起火时，应先切断电源，再施救，故B不符合安全用电要求；

C、如电灯开关应接在火线与电灯之间，这样开关能起到控制灯泡的作用，也能保证更换灯泡时，断开开关，切断火线，使用更安全，故C不符合安全用电要求；

D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D符合安全用电要求。

故选：D。

6．【解答】解：A、保险丝是利用电流的热效应，当电流过大时，自动熔断来保护电路的。电阻为零无法将电能转化为内能，无法熔断，故A不符合题意；

B、灯丝必须在白炽状态下才能正常发光，电阻为零无法将电能转化为内能，无法放热，故B不符合题意；

C、电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，故C不符合题意；

D、根据焦耳定律Q＝I2Rt，可知，远距离输电，当电阻为零时，可使导线损耗为零，便可提高传输效率，故D符合题意。

故选：D。

7．【解答】解：AB、抛出时刻，甲、乙高度相同，质量相同，故重力势能相同，质量相同，速度相同，故动能相同，机械能等于动能和势能的总和，故甲、乙原来的机械能相同，运动后甲、乙两球在同一高度处时，重力势能相等，由于不计空气阻力，所以机械能守恒，所以机械能相等，机械能等于动能和势能之和，则动能相等，故A正确，BCD错误。

故选：A。

8．【解答】解：快速充电器的充电功率分别为：P＝UI＝6V×4A＝24W，

电池充满电储存的电能为：W储＝U电池It＝6V×2400×10﹣3A×3600s＝51840J，

已知充电效率为η＝90%，则消耗的电能：W充＝＝＝5.76×104J；

由P＝可得用快速充电器将电池从零充满需要的时间：t＝＝＝2400s＝40min，故D正确，ABC错误。

故选：D。

9．【解答】解：中学生克服重力所做的功：W＝Gh＝mgh＝50kg×10N/kg×9×3m＝1.35×104J，

根据题意可知，汽油完全燃烧放出的热量：Q放＝W＝1.35×104J，

由Q放＝mq可知，所需汽油的质量：m汽油＝＝≈3×10﹣4kg＝0.3g，

C选项比较接近，故C正确。

故选：C。

10．【解答】解：设杠杆每一格长度是L，当B处的作用力与杠杆垂直时，力臂最大，此时作用力最小，

由杠杆平衡条件可得：FALA＝FB最小LB，即4N×2L＝FB最小×4L，解得FB最小＝2N，

当作用在B处的力与杠杆不垂直时，力臂小于4L，作用力大于2N，因此要使杠杆平衡，作用在B处的力F≥2N，故BCD错误、A正确。

故选：A。

11．【解答】解：由图乙可知R与V的关系为一次函数，设为R＝kV+b，把V＝0L、R＝1000Ω和V＝50L、R＝0Ω代入可得：

R＝k×0L+b，0＝k×50L+b，

解得：k＝﹣20Ω/L，b＝1000Ω，

即R＝﹣20Ω/L×V+1000Ω，

则油量表刚报警时R的阻值：

R′＝﹣20Ω/L×5L+1000Ω＝900Ω，

电路中的电流即通过R0的电流：

I＝＝＝0.006A＝6mA。

故选：B。

12．【解答】解：（1）木块漂浮，由F浮＝G得，木块受到的浮力：

F浮＝G木＝m木g＝1kg×10N/kg＝10N；

木块完全浸没时，由阿基米德原理得，此时木块受到的浮力：

F浮′＝G排＝ρ水gV排＝ρ水gV木＝1.0×103kg/m3×10N/kg×1500×10﹣6m3＝15N；

螺母的重力为：G螺母总＝F浮′﹣G木＝15N﹣10N＝5N；

螺母的质量：m螺母＝＝＝0.5kg；

（2）螺母完全浸没在水中，由F浮＝G﹣F′得，

螺母受到的浮力：F浮螺母＝G螺母﹣F′＝5N﹣3N＝2N，

螺母的体积：V螺母＝V排螺母＝＝＝2×10﹣4m3，

合金材料的密度：ρ合金＝＝＝2.5×103kg/m3。

故选：A。

二、填空题（本大题共4小题，每空1分，共26分）

13．【解答】解：（1）影片中主人翁身穿质量为120kg的宇航服从地球出发到达月球后，宇航服的质量不变，在月球上，他利用电磁波将信息传回地面控制中心。如果把图中的弹簧秤拿到月球上使用，应该这样重新标注刻度：保持左、右两边的刻度线不变，左边刻度线对应的数值为原值的不变，因为左边标的是质量。

（2）影片中的超级核聚变发动机是利用核聚变产生的核能，太阳能内部每时每刻都在发生核聚变，所以该发动机的能量来源与太阳内部的能量来源相同；当发动机给地球加速时，发动机喷射“火焰”给地球提供动力，此时给地球提供动力的施力物体是火焰。火焰的反推作用让地球能够前进，说明力的作用是相互的。

故答案为：（1）不变；电磁波；不变；（2）相同；火焰；相互的。

14．【解答】解：（1）当“福建舰”满载时漂浮在水面时，受到的浮力为F浮＝G排＝m排g＝8×104×103kg×10N/kg＝8×108N；

由题知道，从内河驶入大海后都是处于漂浮状态，船受到的重力不变，由漂浮条件F浮＝G可知，船受到的浮力不变；由于ρ海水＞ρ河水，根据F浮＝ρ液V排g可知，攻击舰排开海水的体积小于排开河水的体积，所以，船身相对水面位置会上浮一些。

由v＝得，“福建舰”行驶的距离：

s＝vt＝36km/h×2h＝72km＝72000m；

（2）水面下10m处海水产生的压强：p＝ρ水gh＝1.0×103kg×10N/kg×10m＝1×105Pa；

歼15舰载机通过电子弹射方式飞离航母时，航母的总重力变小，但航母仍处于漂浮状态，根据F浮＝G可知航母受到的浮力将变小；

根据G＝mg和F浮＝ρ水gV排可知

航母此时排开水的体积变化量：

ΔV排＝＝＝30m3。

故答案为：（1）8×108；上浮；72000；（2）1×105；变小；30。

15．【解答】解：（1）车身是由航空铝合金制造，由于航空铝合金的密度小，根据m＝ρV，使得整车质量小，惯性小，比较灵活：整车产生的最大噪声小于30dB，这是从声源处减弱噪声。

（2）锂电池的能量密度达180W•h/kg，若锂电池的质量为2kg，电池充满电时电能为：W＝180W•h/kg×2kg＝360W•h＝360×3600s＝1.296×106J；

根据得到：W有＝ηW＝Fs＝fs，所以车行驶的路程为：。

故答案为：（1）密度；小；声源处；（2）发电机；1.296×106；20736。

16．【解答】解：（1）飞船和核心舱在太空中对接时，一起高速绕地球飞行做曲线运动，飞船受非平衡力；空间站的供电主要依赖装在实验舱外部的太阳能帆板，其将太阳能转化为电能；这些能量的产生、转化遵守能量守恒定律；

（2）太空处于失重状态，在空间站内航天员利用拉力器锻炼身体；光可以在真空中传播，宇航员出舱在太空中活动时有影子；空间站里的航天员每天可以看到16次日出，说明空间站相对于地球的位置发生变化，是运动的；

（3）空间站在轨飞行时，站内没有固定的物品会“飘”起来，但仍和飞船绕着地球转动，故此时飞船中的物体受地球的吸引力作用；

根据密度公式得，空间站所用全部是钛合金的体积为：V钛合金＝＝＝22.5m3，

空间站的内空体积为：V空气＝＝108m3；

空间站的外观总体积为：V总＝V钛合金+V空气＝22.5m3+108m3＝130.5m3。

故答案为：（1）非平衡力；电；遵守；（2）拉力器；有；运动；（3）受；（4）130.5。

三、作图题（每图2分，共6分）

17．【解答】解：入射光线与平面镜的夹角为30°，所以入射角为90°﹣30°＝60°，故反射角也为60°；过入射点垂直于平面镜作出法线，再根据反射角等于入射角在法线的左侧画出反射光线。如图所示：

18．【解答】解：根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力示意图。

在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力示意图。

如图所示：

19．【解答】解：①根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针N极的一端为S极，所以通电螺线管的右端是N极。

②根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，电源右端是负极。如下图所示：

四、实验与探究题（本大题共3小题，每空、图2分，共24分）

20．【解答】解：为使像成在光屏的中央，实验前他应调节凸透镜光心和光屏中心，使之与烛焰中心大致在同一高度；根据上图可知，物距大于像距，故此时光屏上恰能成一个清晰的缩小的像；

若将蜡烛向右移动少许，物距变小，像距变大，则应将光屏向右”移动才能再次在光屏上成清晰像；

小明将自己的近视眼镜（近视眼镜为凹透镜，对光有发散作用）放在蜡烛和凸透镜之间，延迟了像的会聚，若想在光屏上重新得到清晰的像，应将光屏远离凸透镜。

故答案为：同一高度；缩小；右；远离。

21．【解答】解：由表格中数据可知，水对容器底的压强值与水的深度比值始终不变，为一定值，因此可得水对容器底的压强与水的深度成正比；

水的深度在4cm之内（前三次）时，电子秤的示数变化等于水的质量变化，当水的深度大于4cm时（从第四次开始），电子秤的读数变化大于水的质量变化，说明此时水的深度已经超过A的高度：

由题可知第四次的水深：h4＝7cm，设A的高度为hA，

容器内水的质量：m水4＝240g，则水的体积：V水4＝＝＝240cm3；

由图可知：V水4＝VA+VB4＝SAhA+SBhB4＝SAhA+SB（h4﹣hA），

所以，240cm3＝40cm2×hA+20cm2×（7cm﹣hA），

解得：hA＝5cm；

②容器底部所受压力的增加量为：ΔF＝ΔpS＝ρ水gΔhS＝1.0×103kg/m×10N/kg×1×10﹣2m×40×10﹣4m2＝0.4N；

则电子秤的示数变化量为：Δm＝＝＝＝0.04kg＝40g。

故答案为：①正；5；②40。

22．【解答】解：（1）电压表与灯并联，使用的灯泡规格为“4V”，所以电压表量程选择大量程，如下所示：

（2）闭合开关后，小灯泡不亮，电流表没有示数，说明电路可能断路；电压表有较大的示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即电路故障可能是小灯泡发生了断路；

（3）小灯泡额定电压为4V，小灯泡的额定电流为0.4A，根据欧姆定律可知小灯泡正常发光时的电阻为RL＝＝10Ω；

小灯泡的额定功率PL＝ULIL＝4V×0.4A＝1.6W；

由图可知，小灯泡和变阻器串联，当小灯泡的电功率为0.4W时，如果忽略温度对灯丝电阻的影响，

根据得，此时小灯泡两端的实际电压为U＝＝2V；

由于小灯泡的电阻随温度的升高而增大，小灯泡的电功率为0.4W，小于它的额定功率，灯泡的温度较低，其电阻较小，所以此时小灯泡的电阻小于10Ω，由U＝可知小灯泡两端的实际电压小于2V。

故答案为：（1）见解答图；（2）断路；（3）10；1.6；＜。

五、计算题（本大题共2小题，每小题5分，共10分。解题时要有必要的公式和文字说明，只写出结果不得分）

23．【解答】解：（1）当开关S闭合时，两个定值电阻并联，电流表测量过R1的电流。

电源电压U＝U1＝I1R1＝0.1A×30Ω＝3V；

（2）根据并联电路的电流特点可知通过R2的电流I2＝I﹣I1＝0.4A﹣0.1A＝0.3A，

根据欧姆定律可知R2＝＝＝10Ω；

（3）通电1s，电流通过R2做的功W＝UI2t＝3V×0.3A×1s＝0.9J。

答：（1）电源电压为3V；

（2）R2的阻值为10Ω；

（3）通电1s，电流通过R2做的功为0.9J。

24．【解答】解：（1）实心球和空心球的总质量m总＝2m＝2×200g＝400g＝0.4kg，

由于实心球和空心球刚好悬浮于水中，则受到的总浮力F浮总＝G总＝m总g＝0.4kg×10N/kg＝4N；

（2）空心球漂浮后，已知露出水面体积为150cm3，则ΔV＝V露＝150cm3，

则水面下降的深度Δh＝＝＝1.5cm，

所以空心球漂浮后容器水的深度h′＝h﹣Δh＝20cm﹣1.5cm＝18.5cm＝0.185m，

容器底部受到的压强p＝ρgh′＝1×103kg/m3×10N/kg×0.185m＝1850Pa；

（3）已知实心球和空心球刚好悬浮于水中受到的总浮力F浮总＝4N，

由F浮＝ρ水gV排得实心球和空心球的总体积：

V总＝V排总＝＝＝4×10﹣4m3＝400cm3，

空心球漂浮时，F浮＝G＝mg＝0.2kg×10N/kg＝2N；

由F浮＝ρ水gV排得空心球浸没的体积：

V排＝＝＝2×10﹣4m3＝200cm3，

则空心球的总体积V空心球＝V露+V排＝150cm3+200cm3＝350cm3，

所以，V实心球＝V总﹣V空心球＝400cm3﹣350cm3＝50cm3；

由于空心球和实心球是用相同材料制成的，且质量都是200g，根据V＝可知：实心球的体积与构成空心球的材料的实际体积相同；

所以，空心球的空心体积为V空＝V空心球﹣V实心球＝350cm3﹣50cm3＝300cm3。

答：（1）两个球在水中悬浮时受到的总浮力是4N；

（2）空心球漂浮后，容器底部受到水的压强是1850Pa；

（3）空心球的空心体积是300cm3。
