2023年河北省唐山市迁安市中考物理二模试卷

2023年河北省唐山市迁安市中考物理二模试卷

一、选择题（本大题共22个小题，共47分。1～19小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；20～22小题为多选题，每小题的四个选项中，有两个或者两个以上选项符合题意，每小题2分，全选对的得3分，选对但不全的得2分，有选错或不选的不得分）

1．（2分）如图所示，航天员王亚平生动演示了液桥实验：将两块透明板分开，中间形成一个长约10cm的液桥。对该现象的解释合理的是（　　）

A．分子间存在引力

B．分子间存在斥力

C．分子间存在间隙

D．分子在不停地做无规则运动

2．（2分）下列对物质的分类正确的是（　　）

A．硝酸钾、尿素、氨水属于氮肥

B．碳酸钠溶液、氢氧化钠溶液、氯化钠溶液都是碱性溶液

C．钓鱼竿、船桨、镊子都是费力杠杆

D．玻璃、铜、海波都属于晶体

3．（2分）推理是一种重要的思维方法，下列推理正确的是（　　）

A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐

B．铁在潮湿的空气中容易生锈，所以隔绝氧气或水一定可以防止铁生锈

C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变

D．家庭电路中的熔丝熔断，一定是发生了短路

（多选）4．（2分）如图所示，能达到实验目的的是（　　）

A．甲：验证质量守恒定律

B．乙：证明CO2可与H2O反应生成H2CO3

C．丙：说明导体产生热量的多少与电阻大小有关

D．丁：说明带电体带负电

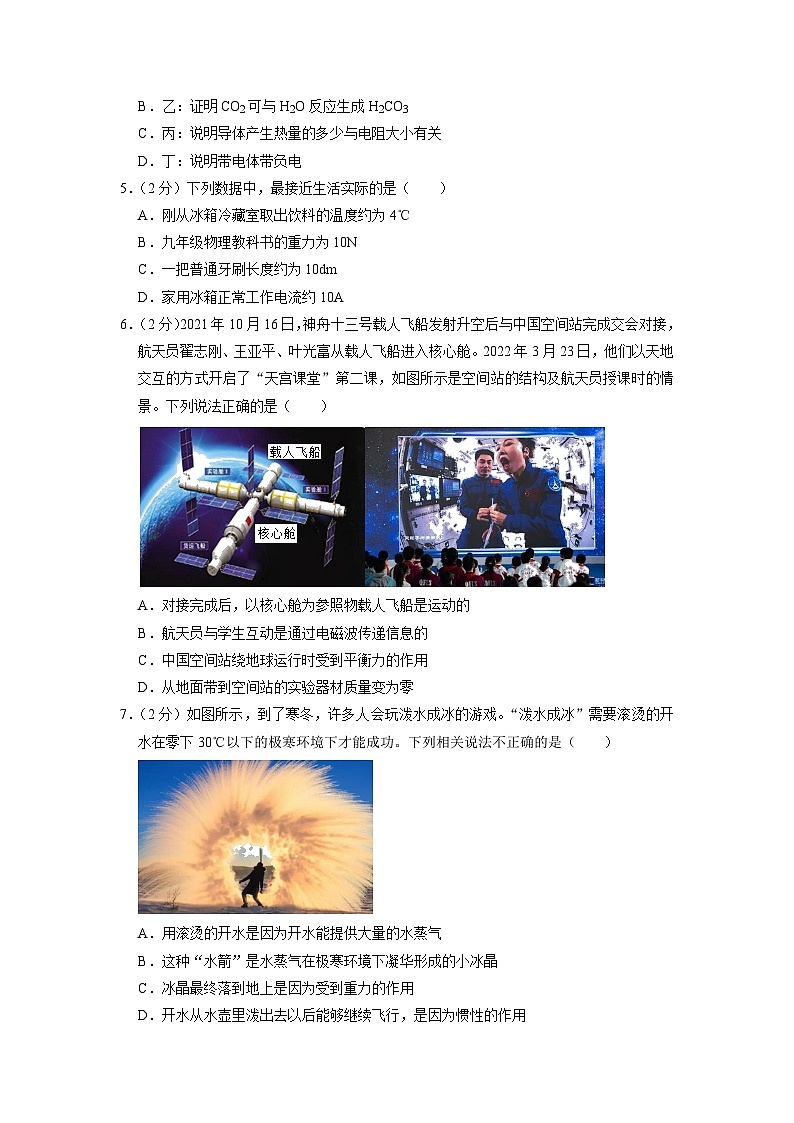

5．（2分）下列数据中，最接近生活实际的是（　　）

A．刚从冰箱冷藏室取出饮料的温度约为4℃

B．九年级物理教科书的重力为10N

C．一把普通牙刷长度约为10dm

D．家用冰箱正常工作电流约10A

6．（2分）2021年10月16日，神舟十三号载人飞船发射升空后与中国空间站完成交会对接，航天员翟志刚、王亚平、叶光富从载人飞船进入核心舱。2022年3月23日，他们以天地交互的方式开启了“天宫课堂”第二课，如图所示是空间站的结构及航天员授课时的情景。下列说法正确的是（　　）

A．对接完成后，以核心舱为参照物载人飞船是运动的

B．航天员与学生互动是通过电磁波传递信息的

C．中国空间站绕地球运行时受到平衡力的作用

D．从地面带到空间站的实验器材质量变为零

7．（2分）如图所示，到了寒冬，许多人会玩泼水成冰的游戏。“泼水成冰”需要滚烫的开水在零下30℃以下的极寒环境下才能成功。下列相关说法不正确的是（　　）

A．用滚烫的开水是因为开水能提供大量的水蒸气

B．这种“水箭”是水蒸气在极寒环境下凝华形成的小冰晶

C．冰晶最终落到地上是因为受到重力的作用

D．开水从水壶里泼出去以后能够继续飞行，是因为惯性的作用

8．（2分）琴和瑟是我国传统的两种乐器，通过弹拨琴和瑟的弦使之发声。下列说法正确的是（　　）

A．正在发声的琴弦，没有振动

B．琴和瑟发出的声音，可以在真空中传播

C．琴和瑟发出的声音音调相同时，它们的响度一定相同

D．人们依据音色的不同，能区分出琴和瑟的声音

9．（2分）如图甲是北京冬奥会中翻跃大跳台的情景。运动员不借助滑雪杖，只踩着雪板从高处滑行而下，通过起跳台起跳，完成各种空翻、转体等技术动作后落地。图乙中的虚线是比赛过程中运动员的轨迹，不计空气阻力，下列说法正确的是（　　）

A．在a、b、c、d四点中，运动员在a点时的重力势能最大

B．从b点到c点的过程中，运动员的动能在增加

C．从c点到d点的过程中，运动员的机械能变小

D．a点和c点都是最高点，运动员分别在该两点时的动能都为零

（多选）10．（3分）小明利用如图所示装置探究凸透镜成像规律。将焦距为10cm的凸透镜放在光具座50cm处且固定不动，将点燃的蜡烛放置在光具座35cm处，移动光屏至82cm处，光屏上恰好出现烛焰清晰的像（未画）。下列分析正确的是（　　）

A．此时成倒立、放大的实像，与投影仪原理相同

B．将蜡烛向右移动，向左移动光屏，光屏上可再次成清晰的像

C．透镜不动，蜡烛和光屏同时向右移动，光屏能成实像且像逐渐变小

D．若在蜡烛和透镜之间放一个近视镜，向右移动光屏，光屏上可再次成清晰的像

（多选）11．（3分）将两个相同的木块分别放入盛有甲、乙两种液体的容器A和B中，ρ甲＞ρ乙，待木块静止时，两容器液面相平，则下列说法正确的是（　　）

A．木块在A容器中受到的浮力较大

B．A、B两个容器底部受液体的压强相等

C．A容器盛的是甲液体，B容器盛的是乙液体

D．若ρ甲：ρ乙＝2：1，则木块下表面所受压力之比F甲：F乙＝1：1

（多选）12．（3分）如图所示，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器，R1、R2的阻值和R的最大阻值均为R0，a、b为电流表或电压表。若闭合开关S、S1时，a、b的指针均明显偏转，将滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（　　）

A．b一定是电压表

B．若a为电压表，则只闭合开关S、S1时，a的示数为U

C．若a为电流表且只闭合开关S、S1，将滑动变阻器的滑片移到最左端时，电路中消耗的功率为

D．若a为电压表且将b换成另一种电表，只闭合开关S、S2时，向左移动变阻器的滑片P，a的示数变化量是b的示数变化量的2倍

二、填空及简答题（本大题共9个小题；每空1分，共31分）

13．（2分）第十四届全国运动会在陕西举行，苏炳添以9.95秒的成绩夺得了男子100米冠军。如图所示，比赛中以看台为参照物，苏炳添是 　     　的，他完成百米比赛的平均速度为 　        　m/s（计算结果保留两位小数）。

14．（2分）如图甲所示，牙医从镜子里看到患者牙齿，这是利用了光的 　     　（选填“直线传播”“反射”或“折射”），牙医在镜子里看到患者牙齿的像是 　   　像（选填“实”“虚”）。请在图乙中画出牙医通过平面镜观察到患者牙齿的光路图。

15．（3分）如图1体温计的示数为 　        　，体温计的工作原理是液体的热胀冷缩。学校防控疫情，为了师生的健康安全，在进入学校前要使用热成像仪拍摄热谱图，如图2该仪器是利用 　      　（选填“红外线”或“紫外线”）来工作的；体温检测合格之后，师生进入校园，要使用医用酒精对手部进行消毒，这时会感觉到手很凉爽，这是因酒精 　       　。

16．（2分）小明在家中进行综合实践活动“对家庭用电的调查研究”。

（1）在观察供电箱时看到如图甲所示的情景，其中A、B分别为漏电保护器和空气开关，它们的作用是不同的。当电路中电流过大时，　   　（选填“A”、“B”“A和B都”）能自动断开

（2）小明家电饭锅标有“220V 800W”字样，若电饭锅正常工作1min，则会让图乙中电能表的转盘转过　     　转

17．（4分）“低碳环保”是当今世界的主题，太阳能已被人们广泛利用。太阳能来自于太阳内部的　      　（选填“核裂变”或“核聚变”），太阳能属于　     　（选填“一次”或“二次”）能源，利用太阳能的方式主要有两种，一种是用集热器加热，如某台太阳能集热器在天气晴好时，一天可以吸收5.2×107J的热量，这相当于完全燃烧　      　m3的煤气释放的热量；另一种是用太阳能电池将太阳能转化为　     　。（q煤气＝4.0×107J/m3）

三、实验探究题（本大题共4个小题；每空1分，共24分）

18．（4分）在“探究平面镜成像的特点”实验中，采用如图甲所示装置进行实验。

（1）实验中，选用玻璃板作为平面镜，主要是利用玻璃板透明的特点，便于确定 　   　的位置。

（2）实验时，某小组同学把一支点燃的蜡烛A放在玻璃板前，再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后移动，直到看上去跟蜡烛A的像完全重合，此过程说明平面镜成的是 　     　的像。

（3）有同学在实验过程中，观察到点燃的蜡烛的像好像都是“悬浮”在纸面上方。造成该现象的原因可能是 　   　（选填序号）。

A.玻璃板太厚

B.玻璃板未垂直桌面，且向点燃蜡烛一侧倾斜

C.玻璃板未垂直桌面，且向未点燃蜡烛一侧倾斜

（4）移动蜡烛A，重复实验后，在白纸上记录像与物的对应点位置如图乙所示，将白纸沿放置玻璃板的直线对折，发现A1和B1，A2和B2，A3和B3基本重合，因此，平面镜所成的像与物体关于镜面 　     　。

19．（6分）新冠肺炎期间，市场需要大量的医用酒精和消毒液。小明在药店买来一瓶消毒液，想要测量一下它的密度，来检测一下它是否符合广告宣传的指标。他进行了如下测量步骤：

（1）实验前，将托盘天平放在 　     　工作台上，游码移到标尺的“0”刻度线处，指针静止在如图甲所示位置，此时应 　             　，使天平在水平位置平衡。

（2）将盛有适量消毒液的烧杯放在天平的左盘，天平重新平衡时，右盘所加砝码及游码位置如图乙所示，烧杯和消毒液的总质量为 　       　g。

（3）将烧杯中的一部分消毒液倒入量筒，测得烧杯和剩余消毒液的总质量为36.4g；并观察到量筒内的液面如图丙所示，则消毒液体积为 　         　m3，则这种消毒液密度为 　          　kg/m3。

（4）当小明想要测第二次实验时一不小心把量筒打碎了，于是添加了一个弹簧测力计和已知体积为V的铁块也测出了消毒液的密度，方法如下：

①将铁块用细线挂在弹簧测力计下，静止时测出铁块的重为G；

②然后将弹簧测力计下的铁块浸没到装有消毒液的烧杯中，静止时弹簧测力计的示数为F；

③该组同学测出消毒液密度的表达是式为ρ＝　                  　（请用G、F、V、g表示）

（5）利用排水法可以测出不规则物体的体积，下列操作和排水法物理思想一致的是 　     　。

①用乒乓球来显示音叉的振动；

②用磁感线来描述磁场分布；

③用弹簧测力计来测重力；

④用托里拆利实验来测大气压强。

20．（7分）如图甲是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画×，并用笔画线代替导线正确连接好实物电路。

（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮。电流表指针几乎不动，电压表示数接近电源电压且保持不变，则故障是小灯泡 　     　。

（3）排除故障后，闭合开关，移动滑片到某一点时，电压表示数如图乙所示，若想测量小灯泡的额定功率，应将图甲中滑片向 　   　（选填“A”或“B”）端移动，使电压表的示数为2.5V。

（4）改变滑片位置，小明根据测量数据画出了通过灯丝电流与其两端电压关系的图像。如图丙。根据图像可得小灯泡的额定功率为 　        　W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：　                  　。

[拓展]另一个同学在测量小灯泡电功率的实验过程中，电流表坏了，他找来一只阻值为R0的定值电阻，设计了如图丁电路图，操作步骤如下：

①断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；

②　                 　，断开S2，闭合S1，记下此时电压表示数为U；

③小灯泡额定功率表达式P额＝　                  　（用U额、U和R0表示）。

四、计算应用题（本大题共3个小题；第36小题5分，第37小题6分，第38小题7分，共18分。解答时要求有必要的文字说明、公式和计算步骤等，只写做后结果不得分）

21．（6分）体重为600N的小明用如图所示的滑轮组来竖直提升物体A。当A以0.1m/s的速度匀速上升时，小明对绳子的拉力F为400N，滑轮组的机械效率为80%。（不计绳重及摩擦）求：

（1）拉力F的功率；

（2）物体A受到的重力；

（3）小明拉动绳子前与拉动绳子后对地面的压强之比。

22．（7分）在如图所示的电路中，灯泡铭牌上标有“15V 6W”字样，电源电压保持不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合S、S1、S2，将滑动变阻器滑片调至最左端，此时灯泡L正常发光，电流表示数为0.5A，求：

（1）灯泡正常发光电阻RL；

（2）R1的阻值；

（3）闭合S、S1，断开S2后，现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替代电阻R1，要求：在移动变阻器的滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。

①应选择的电阻阻值；

②满足上述要求时，变阻器R2在两种情况下的电功率比值。

2023年河北省唐山市迁安市中考物理二模试卷

参考答案与试题解析

一、选择题（本大题共22个小题，共47分。1～19小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；20～22小题为多选题，每小题的四个选项中，有两个或者两个以上选项符合题意，每小题2分，全选对的得3分，选对但不全的得2分，有选错或不选的不得分）

1．【解答】解：水球由水分子构成，两个水球接触后能合成一个，说明分子间存在引力的作用。

故选：A。

2．【解答】解：A、硝酸钾含有农作物生长所需要的氮元素和钾元素，属于复合肥；尿素、氨水属于氮肥，故A分类不正确；

B、碳酸钠溶液、氢氧化钠溶液都是碱性溶液，氯化钠溶液是中性溶液，故B分类不正确；

C、钓鱼竿、船桨、镊子在使用过程中都是动力臂小于阻力臂，都是费力杠杆，故C分类正确；

D、玻璃没有固定的熔点，是非晶体，铜、海波有固定的熔点都属于晶体，故D分类不正确。

故选：C。

3．【解答】解：A．碳酸盐与酸反应放出气体，但与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，故A错误；

B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，故B正确；

C．物体运动状态改变一定受力的作用，物体受力的作用运动状态不一定改变，故C错误；

D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是电器总功率过大，故D错误；

故选：B。

4．【解答】解：A．锥形瓶是密封的，反应前后物质的总质量不变，能够验证质量守恒定律，故A符合题意；

B．过程中塑料瓶变瘪，可能是二氧化碳溶于水导致的，也可能是二氧化碳溶于水、二氧化碳和水反应共同导致的，故B不符合题意；

C．图中两电阻串联，通过它们的电流和通电时间相等，电阻大小不相等，则探究的是电流通过导体产生的热量多少与电阻大小的关系，故C符合题意；

D．带电体接触验电器的金属球时，电荷通过验电器的金属球春给金属杆再传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开，不能说明带电体带负电，故D不符合题意。

故选：AC。

5．【解答】解：A、冰箱冷藏室的温度在4℃左右，刚从冰箱冷藏室取出饮料的温度约为4℃，故A符合实际；

B、九年级物理教科书的质量在300g＝0.3kg左右，受到的重力在G＝mg＝0.3kg×10N/kg＝3N左右，故B不符合实际；

C、一把普通牙刷长度约为15cm＝1.5dm，故C不符合实际；

  D 家用冰箱正常工作电流约1A，故D不符合实际。

故选：A。

6．【解答】解：A、对接完成后，以核心舱为参照物，核心舱相对于载人飞船的位置没有发生改变，因此以核心舱为参照物载人飞船是静止的，故A错误；

B、电磁波可以在真空中传播，航天员与学生互动是通过电磁波传递信息的，故B正确；

C、中国空间站绕地球运行时做曲线运动，运动状态不断改变，受的力是非平衡力，故C错误；

D、从地面带到空间站的实验器材，位置发生改变，物质多少没有变化，所以质量不变。故D错误。

故选：B。

7．【解答】解：A、用滚烫的开水是因为开水迅速汽化，能提供大量的水蒸气，故A正确；

B、水蒸气在极寒的环境下，从气态直接变为固态，发生凝华现象，故B正确；

C、冰晶最终落到地上是因为受到竖直向下的重力的作用，故C正确；

D、开水从水壶里泼出去以后能够继续飞行，是因为水具有惯性，但不能说成“惯性的作用”，故D错误。

故选：D。

8．【解答】解：A、一切正在发声的物体都在振动，因此正在发声的琴弦一定在振动，故A错误；

B、声音的传播需要介质，真空中不能传播声音，故B错误；

C、音调是指声音的高低，与物体的振动频率有关，响度是指声音的强弱，与物体的振动幅度有关，因此两者之间没有必然的联系，故C错误；

D、不同物体发声的音色是不同的，人们能区分出琴和瑟的声音，是因为它们的音色不同，故D正确。

故选：D。

9．【解答】解：A、在a、b、c、d四点中，质量相等，a点的高度最高，因此a点的重力势能最大，故A正确；

B、运动员从b点到c点的过程中，质量不变，高度变高，速度变小，则其重力势能增加，动能减小，动能转化为重力势能，故B错误；

C、从c点到落地点d的过程中，因不受空气阻力，运动员的重力势能转化为动能，机械能保持不变，故C错误；

D．a点和c点都是最高点，运动员在水平方向都有一定的速度，所以动能不为零，故D错误。

故选：A。

10．【解答】解：A、由图可知，物距小于像距，蜡烛在凸透镜的一倍焦距和二倍焦距之间光屏上得到一个倒立、放大的实像，像距大于二倍焦距，与投影仪原理相同，故A正确；

B、将蜡烛向右移动，物距变小，像距变大，所以光屏向右移动，才能在光屏上成清晰的像，故B错误；

C、透镜不动，蜡烛和光屏同时向右移动，物距变小，像距变大，像变大，故C错误；

D、若在透镜和蜡烛之间放一近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D正确。

故选：AD。

11．【解答】解：

A、由图可知，物体漂浮，浮力等于自身重力，物体的重力相同，受到的浮力相同，故A错误；

BC、由图可知，物体漂浮，浮力相同，A中物体排开的液体的体积小，根据阿基米德原理F浮＝ρ液gV排可知，A中液体的密度大于B中液体的密度，ρ甲＞ρ乙，则A中的是甲液体；B容器盛的是乙液体；液体的深度相同，根据p＝ρgh可知，甲容器底部受液体的压强大，故B错误，C正确；

D、物体都处于漂浮状态，根据浮力产生的原因可知，下表面受到的压力等于浮力，所以木块下表面所受压力之比F甲：F乙＝1：1，故D正确。

故选：CD。

12．【解答】解：

A．当只闭合开关S、S1时，电表a与R2串联、电表b与变阻器R串联，然后它们并联，此时电表a、b指针均明显偏转，将滑片P向左移动，a的示数不变，b的示数有变化，则电表b为电流表，因并联电路中各支路独立工作、互不影响，所以电表a可能是电流表，也可能是电压表，故A错误；

B．若a为电压表，只闭合开关S、S1时，电压表和R2串联，再和变阻器R并联，电压表的示数等于电源电压，a的示数为U，故B正确；

C．若a为电流表且只闭合开关S、S1，则电阻R2和变阻器R并联，将滑动变阻器的滑片移到最左端时，变阻器连入电路的电阻最大，为R0，电路中消耗的功率为

P＝P2+P变＝+＝，故C正确；

D．若a为电压表，b换成另一种电表即电压表，只闭合S、S2，则R1、R、R2串联，电压表a测R两端的电压，电压表b测R2两端的电压，由串联电路电压的规律可知a的示数变化量等于电阻R1和R2的总电压的变化量，因R1、R2的阻值相等，由串联分压可知两个电阻两端的电压相等，所以向左移动变阻器的滑片P，a的示数变化量是b的示数变化量的2倍，故D正确。

故选：BCD。

二、填空及简答题（本大题共9个小题；每空1分，共31分）

13．【解答】解：苏炳添在比赛过程中，以看台上的观众为参照物，苏炳添与看台上的观众之间的位置不断变化，所以苏炳添是运动的；

苏炳添的百米平均速度：v＝＝≈10.05m/s。

故答案为：运动；10.05。

14．【解答】解：医生利用镜子的平面镜成像原理可清楚地观察病人的牙齿，平面镜成像利用了光的反射，平面镜成正立等大的虚像，牙医在镜子里看到患者牙齿的像是虚像。

先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：

。

故答案为：反射；虚；。

15．【解答】解：体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，此体温计的分度值为0.1℃，此时的温度为37.8℃；体温计是利用液体热胀冷缩的性质制成的；

当人体发热时，皮肤表面的温度异常，可以利用红外线拍摄“热谱图”，有助于诊断疾病，这是利用了红外线的热作用很强；

使用医用酒精对手部进行消毒，酒精蒸发吸热，所以会感觉到手很凉爽。

故答案为：37.8℃；红外线；蒸发吸热。

16．【解答】解：

（1）当电路中电流过大时，空气开关B能自动断开，起到保险的作用；

（2）“220V 800W”表示电饭锅的额定电压为220V，额定功率为800W；

电饭锅正常工作1min消耗的电能：

W＝Pt＝800×10﹣3kW×h＝kW•h，

1800 r/（kW•h）表示电路中的用电器每消耗1kW•h的电能，电能表转盘转过1800r，

在这段时间内电能表上的转盘转过圈数：

n＝1800 r/（kW•h）×kW•h＝24r。

故答案为：（1）B；（2）24。

17．【解答】解：

（1）由较轻的原子核聚合成较重的原子核时，会释放出巨大的能量，这是太阳内部每时每刻进行的核聚变反应；

（2）太阳能属于一次能源；

（3）由题意知，Q放＝Q吸＝5.2×107J，

由Q放＝Vq得，需要完全燃烧煤气的体积：V＝＝＝1.3m3；

（4）太阳光通过太阳能电池就可以将太阳能转化为电能。

故答案为：（1）核聚变；（2）一次；（3）1.3；（4）电能。

三、实验探究题（本大题共4个小题；每空1分，共24分）

18．【解答】解：（1）实验中用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于观察像并确定像的位置；

（2）另一支外形相同未点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜成的是等大的像；

（3）前面点燃蜡烛的像总是“悬浮”在纸面上方，如图所示，

造成该现象的原因是玻璃板未竖直放置且偏向点燃的蜡烛方向，故选：C；

（4）将白纸沿放置玻璃板的直线折叠，发现点A1和B1，A2和B2，A3和B3基本重合；由此可以得出的结论是，这说明像的大小与物体的大小是相同的，像到镜面的距离与物体到镜面的距离相等，像与物体的连线与镜面是垂直的，因此，平面镜所成的像与物体关于镜面对称。

故答案为：（1）像；（2）等大；（3）B；（4）对称。

19．【解答】解：（1）将天平放在水平工作台上，将游码移到标尺左端的零刻线处，此时，指针左偏，他应将平衡螺母向右端调节，使天平平衡；

（2）由图乙知烧杯和消毒液的总质量为：m1＝50g+20g+2.4g＝72.4g，

（3）由图知，量筒中消毒液的体积是V＝30mL＝30cm3＝3×10﹣5m3，

根据题意，量筒里消毒液的质量是：m＝m1﹣m2＝72.4g﹣36.4g＝36g，

则消毒液的密度为：

ρ＝＝＝1.2g∕cm3＝1.2×103kg/m3；

（4）铁块完全浸没在液体中受到的浮力：F浮＝G﹣F；

由于完全浸没，所以V排＝V，

由F浮＝ρ液gV排得液体的密度为：ρ液＝＝；

（5）用排水法测量不规则石块的体积，用到了等效法；

①用乒乓球显示音叉的振动用到转换法，故①错误；

②通过磁感线来形象直观描述磁场的分布，这是一种模型法，故②错误；

③弹簧测力计测重力，根据物体静止时拉力与重力平衡的特点，间接测出重力的大小，用到了等效法，故③正确；

④托里拆利实验测量出大气压的值，用液体压强替代大气压强，采用的是等效法，故④正确，

故选：③④。

故答案为：（1）水平；将平衡螺母向右端调节；（2）72.4；（3）3×10﹣5；1.2×103；（4）；（5）③④。

20．【解答】解：（1）图中电压表串联在电路中，滑动变阻器与小灯泡并联，应该将电压表与小灯泡并联，滑动变阻器与小灯泡串联，见下图：

；

（2）电流表示数接近零，说明电路断路，而电压表示数接近电源电压，说明和电压表并联的灯泡发生了断路；

（3）根据图甲可知，电压表为0～3V，分度值为0.1V，示数为2.2V，小于灯泡的额定电压，故需减小滑动变阻器分得的电压，即减小滑动变阻器接入电路的电阻，故将滑片向A移动；

（4）小灯泡额定电压为2.5V，由丙图可知电流为0.25A，小灯泡的额定功率：

P＝UI＝2.5V×0.25A＝0.625W；

小灯泡的电阻随着温度的变化而变化，所以不是一定值，通过灯丝的电流与其两端电压不成正比；

（4）利用电压表和一定值电阻测量小灯泡功率，先用电压表测量小灯泡的电压U额，然后测量小灯泡和电阻电阻的电压U，此过程中要保持滑动变阻器的滑片位置不变，则定值电阻两端的电压U0＝U﹣U额，通过电阻的电流为：I0＝；

小灯泡额定功表达式P额＝U额I0＝•U额。

故答案为：（1）见解答图；（2）断路；（3）A；（4）0.625；小灯泡的电阻随着温度的变化而变化；（5）保持滑动变阻器的滑片位置不变； •U额。

四、计算应用题（本大题共3个小题；第36小题5分，第37小题6分，第38小题7分，共18分。解答时要求有必要的文字说明、公式和计算步骤等，只写做后结果不得分）

21．【解答】解：（1）由图可知承担物重的绳子段数为：n＝3，

拉力F的功率为：

P＝Fv＝Fnv物＝400N×3×0.1m/s＝120W；

（2）滑轮组的机械效率为：η＝＝＝＝，

则物体A受到的重力为：G＝3Fη＝3×400N×80%＝960N；

（3）拉动绳子前，小明对地面压力为：

F1＝G人＝600N，

拉动绳子时，小明对地面压力：

F2＝G人﹣F＝600N﹣400N＝200N，

小明拉动绳子前、后地面的受力面积不变，根据p＝可知，小明拉动绳子前后对地面的压强之比为：

。

答：（1）拉力F的功率120W；

（2）物体A受到的重力为960N；

（3）小明拉动绳子前、后对地面的压强之比为3：1。

22．【解答】解：（1）灯泡铭牌上标有“15V 6W”字样，根据P＝UI＝可知，

灯泡正常发光电阻RL＝＝＝37.5Ω；

（2）闭合S、S1、S2，将滑动变阻器滑片调至最左端，此时电阻R1和灯泡L并联，电流表测量干路电流，

此时灯泡L正常发光，灯泡电压为15V，可知电源电压为15V，电阻R1的电压也为15V，

此时灯泡电流为IL＝＝＝0.4A，

电流表示数为0.5A，根据并联电路的电流特点，可知R1的电流为I1＝0.5A﹣0.4A＝0.1A，

R1的电阻为R1＝＝＝150Ω；

（3）闭合S、S1，断开S2后，R1和R2串联，电压表测量R2的电压，电流表测量电路的电流。

电流表量程的最大值分别为0.6A和3A，滑动变阻器R2上标有“20Ω 2A”字样，故电流表选择“0～0.6A”的量程，

电压表的量程最大值分别为3V和15V，已知电源电压为15V，且电路中有两个电阻串联，故电压表的示数不可能达到15V，应选用“0～3V”的量程，

若选15Ω的电阻来替代电阻R1，当电流表的示数达到量程最大值时，电路中总电阻为R总＝＝＝25Ω，

故此时滑动变阻器的电阻为R滑＝R总﹣R1＝25Ω﹣15Ω＝10Ω.滑动变阻器的电压为U滑＝I大R滑＝0.6A×10Ω＝6V＞3V，

因此选15Ω的电阻来替代电阻R1，不符合题意，应选24Ω的电阻来替代电阻R1，

电流最大为0.6A，此时电路中的总电阻为25Ω，此时滑动变阻器的电阻为R滑′＝25Ω﹣24Ω＝1Ω.

此时滑动变阻器的电功率为：P滑＝I2R滑＝（0.6A）2×1Ω＝0.36W，

当电压表的示数为3V时，

电阻R1的电压为U1＝15V﹣3V＝12V，

电路中的电流为I′＝＝＝0.5A，

此时滑动变阻器的电功率为P滑′＝U滑′I′＝3V×0.5A＝1.5W，

电功率比值为：P滑：P滑′＝0.36W：1.5W＝6：25。

答：（1）灯泡正常发光电阻RL为37.5Ω；

（2）R1的阻值为150Ω；

（3）①应选择的电阻阻值为24Ω；

②满足上述要求时，变阻器R2的电功率比值为6：25。
