湖北省各地市2022年中考物理真题分项汇编-10电磁学（电流和电路）

这是一份湖北省各地市2022年中考物理真题分项汇编-10电磁学（电流和电路），共11页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

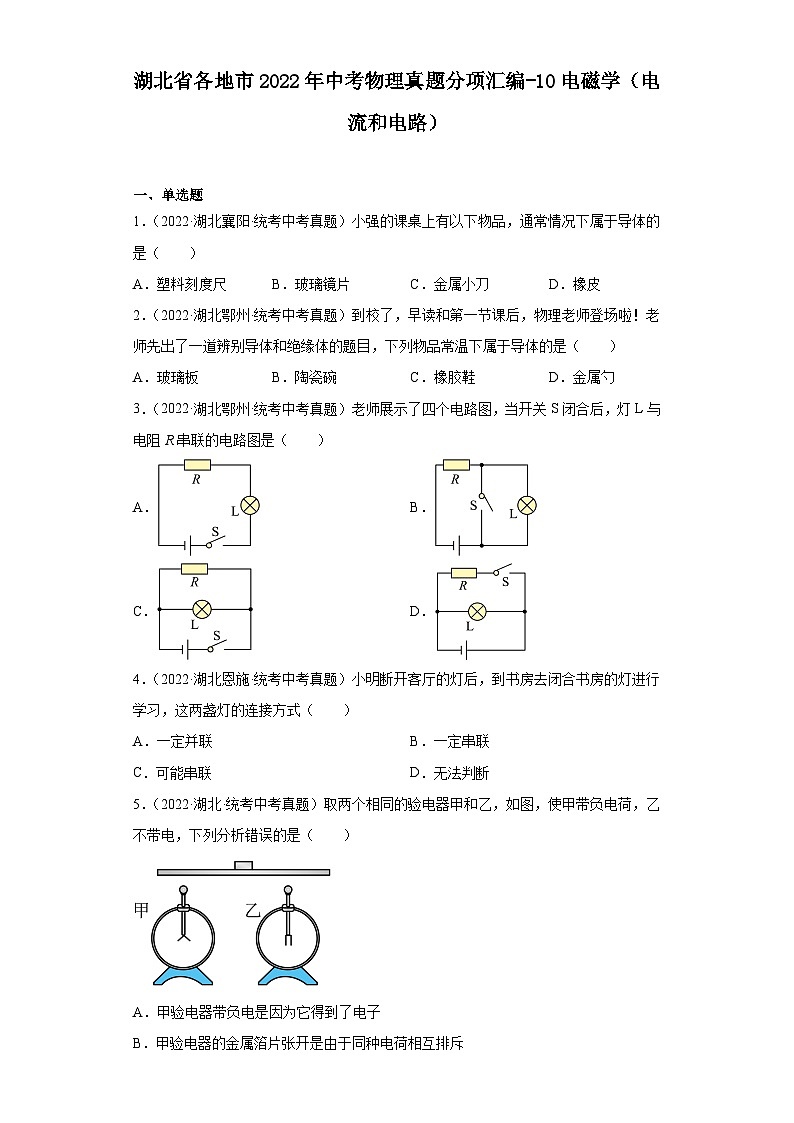

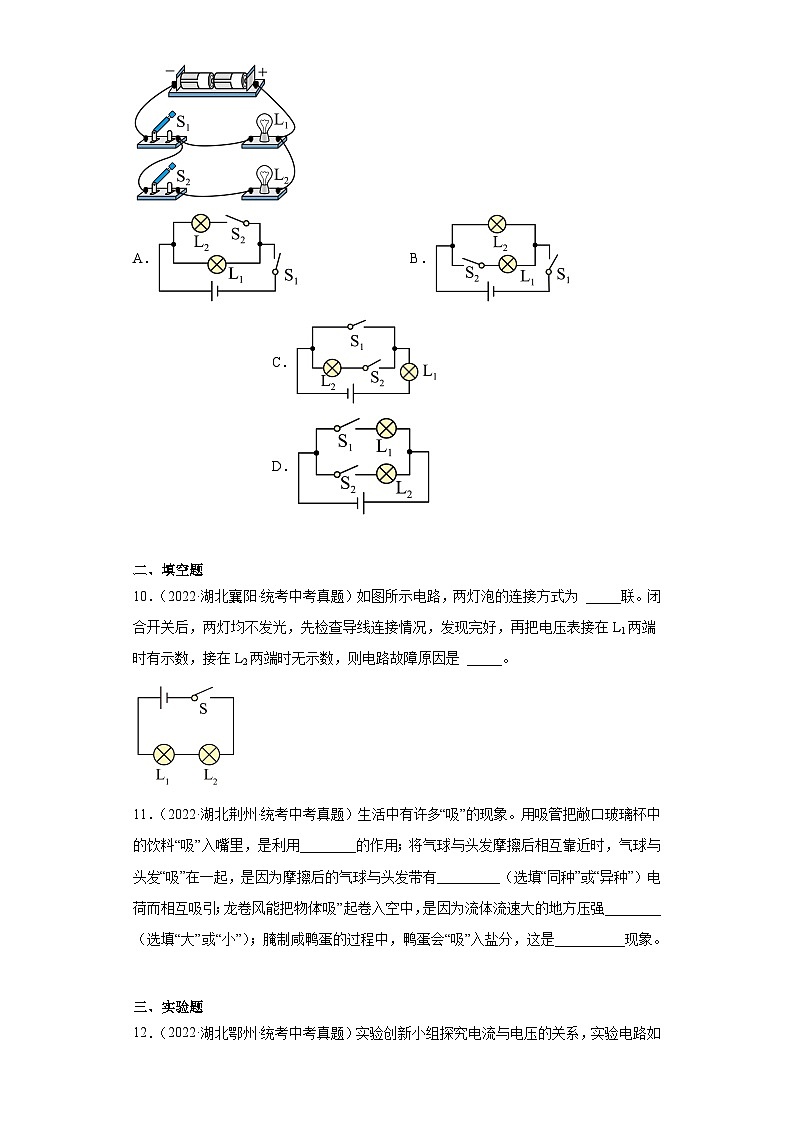

湖北省各地市2022年中考物理真题分项汇编-10电磁学（电流和电路） 一、单选题1．（2022·湖北襄阳·统考中考真题）小强的课桌上有以下物品，通常情况下属于导体的是（　　）A．塑料刻度尺 B．玻璃镜片 C．金属小刀 D．橡皮2．（2022·湖北鄂州·统考中考真题）到校了，早读和第一节课后，物理老师登场啦！老师先出了一道辨别导体和绝缘体的题目，下列物品常温下属于导体的是（　　）A．玻璃板 B．陶瓷碗 C．橡胶鞋 D．金属勺3．（2022·湖北鄂州·统考中考真题）老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（　　）A． B．C． D．4．（2022·湖北恩施·统考中考真题）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（　　）A．一定并联 B．一定串联C．可能串联 D．无法判断5．（2022·湖北·统考中考真题）取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（　　）A．甲验电器带负电是因为它得到了电子B．甲验电器的金属箔片张开是由于同种电荷相互排斥C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲6．（2022·湖北十堰·统考中考真题）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）A． B．C． D．7．（2022·湖北随州·统考中考真题）下列说法中正确的是（　　）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体8．（2022·湖北黄冈·统考中考真题）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）A． B．C． D．9．（2022·湖北武汉·统考中考真题）下列电路图中，与实物电路对应的是（　　）A． B． C． D． 二、填空题10．（2022·湖北襄阳·统考中考真题）如图所示电路，两灯泡的连接方式为 _____联。闭合开关后，两灯均不发光，先检查导线连接情况，发现完好，再把电压表接在L1两端时有示数，接在L2两端时无示数，则电路故障原因是 _____。11．（2022·湖北荆州·统考中考真题）生活中有许多“吸”的现象。用吸管把敞口玻璃杯中的饮料“吸”入嘴里，是利用________的作用；将气球与头发摩擦后相互靠近时，气球与头发“吸”在一起，是因为摩擦后的气球与头发带有_________（选填“同种”或“异种”）电荷而相互吸引；龙卷风能把物体“吸”起卷入空中，是因为流体流速大的地方压强________（选填“大”或“小”）；腌制咸鸭蛋的过程中，鸭蛋会“吸”入盐分，这是__________现象。 三、实验题12．（2022·湖北鄂州·统考中考真题）实验创新小组探究电流与电压的关系，实验电路如图甲所示。电源电压恒为6V，定值电阻R=10Ω，滑动变阻器的规格是“50Ω 1A”。（1）请根据电路图，用笔画线表示导线，连接图乙所示的实物电路，要求滑片向左滑时，电流表示数变大；______（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为6V且保持不变，电流表的示数几乎为零，则电路的故障可能是______；A．滑动变阻器短路B．定值电阻断路C．定值电阻短路（3）排除故障后，多次改变定值电阻两端的电压（每次正确选择电压表的量程），测出每次对应的电流值，并将测得的数据记录在表格中，请根据表格中的数据分析得出实验结论：在电阻一定时，______；实验序号1234U/V2345I/A0.20.30.40.5（4）该小组同学又找到一个标有“2.5V”字样的小灯泡，用它来替换图中的定值电阻R，并测量小灯泡的额定功率，某时刻电压表的读数为2V，要测量小灯泡的额定功率，应该将滑片向______（选填“左”或“右”）调节，当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为______W。 四、计算题13．（2022·湖北荆州·统考中考真题）如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：（1）小灯泡L的电阻；（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
参考答案：1．C【详解】A．塑料刻度尺的材料是塑料，属于绝缘体，故A不符合题意；B．玻璃镜片的材料是玻璃，属于绝缘体，故B不符合题意；C．金属小刀的材料是金属，属于导体，故C符合题意；D．橡皮的材料是橡胶，属于绝缘体，故D不符合题意。故选C。2．D【详解】ABCD．金属容易导电，属于导体，玻璃、陶瓷、橡胶不容易导电，属于绝缘体，故D符合题意，ABC不符合题意。故选D。3．A【详解】A．闭合开关，电流只有一个通路依次通过灯泡和电阻，属于串联，故A符合题意；B．闭合开关，灯泡L被开关短路，电流只通过电阻，故B不符合题意；CD．闭合开关，电流同时通过灯泡和电阻，灯泡和电阻两个用电器独立工作，互不影响，属于并联，故CD不符合题意。故选A。4．A【详解】串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。故选A。5．C【详解】A．摩擦起电是电荷发生了转移，而不是创造了电荷，甲验电器带负电是因为它得到了电子，故A正确，不符合题意；B．验电器的制作原理是同种电荷相互排斥，所以验电器可以检验物体是否带电，故 B正确；不符合题意；C．用橡胶棒连接两金属球，由于橡胶棒是绝缘体， 甲验电器的负电荷不能转移到乙验电器，因此两个验电器金属箔片的张角都不会发生改变，故C错误，符合题意；D．用金属棒连接两金属球的瞬间，由于A带负电，B不带电，则A验电器的电子通过金属棒转移到B验电器，由于自由电子的定向移动方向与电流方向相反，所以金属棒中所形成的电流方向由乙到甲，故D正确，不符合题意。故选C。6．C【详解】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。故选C。7．D【详解】A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料吸管摩擦后带电，不能说明塑料是导体，故A错误；B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中电荷发生了转移，没有创造电荷，故B错误；C．摩擦起电过程是部分电荷发生了转移，故C错误；D．干燥的冬季，化纤衣服容易摩擦起电，带电后能够吸引轻小的灰尘，故D正确。故选D。8．A【详解】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。9．A【详解】由实物图可知，开关S1在干路中，控制整个电路，两灯泡并联，S2控制L2，则A符合题意，BCD不符合题意。故选A。10．     串     灯泡L1断路了【详解】[1]开关闭合后，电流只有一条路径，因此两灯泡的连接方式是串联。[2]电压表接在L1两端时电压表有示数，说明有微弱的电流通过电压表，说明L2一定是通路，这样电流经过电压表再经过L2和开关形成一个闭合回路。因为L1是断路的，所以电压表并联在L2两端也不会有电流通过电压表，因为现在电路不是一个闭合回路。11．     大气压     异种     小     扩散【详解】[1]用吸管吸饮料时，用力吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下被压入口腔内，这是利用了大气压的作用。[2]将气球和头发摩擦后相互靠近时，气球和头发“吸”在一起，说明两者之间有相互吸引力，根据电荷间的相互作用可知，摩擦后的气球和头发带有异种电荷。[3]龙卷风旋转速度很大，内侧因流速大而压强小，外侧因流速小而压强大，所以物体在压强差的作用下被“吸”起卷入空中。[4]腌制咸鸭蛋的过程中，鸭蛋会“吸”入盐分，这是分子不停地做无规则运动引起的，属于扩散现象。12．          B     通过导体的电流跟导体两端的电压成正比     左     0.75【详解】（1）[1]根据题意可知，定值电阻R、滑动变阻器在电路中串联，电流表在干路上，测量电路中电流，由公式可知，当电路中电压一定时，电阻减小，电路中电流增大，即电流表示数变大。题中要求滑片向左滑时，电流表示数变大，因此需要滑片向左滑时，滑动变阻器的阻值变小，滑动变阻器连接需要按照一上一下的方式连接，且滑片靠近下端连接导线的接线柱时，滑动变阻器接入电路中的电阻变小，故应将电阻与滑动变阻器左端下接线柱相连，如下图所示：（2）[2]根据题中电路图可知，电压表测量定值电阻R两端电压，电流表测量电路中电流，闭合开关，发现无论怎样移动滑片，电压表的示数约为6V且保持不变，接近电源电压，说明定值电阻以外的电路处于通路状态，故障存在于定值电阻部分，同时电流表的示数几乎为零，说明电路可能断路，综上可以判断电路故障为定值电阻断路。故选B。（3）[3]由表格数据可知，定值电阻两端的电压增大时，通过定值电阻的电流也增大，且每组实验定值电阻两端的电压与通过定值电阻的电流的比值都为10不变，由此可得出实验的结论：当电阻一定时，通过导体的电流跟导体两端的电压成正比。（4）[4]由题可知，电压表测量“2.5V”字样的小灯泡两端的电压，某时刻电压表的读数为2V，所以若要测量小灯泡的额定功率，需使小灯泡两端的电压达到额定电压2.5V，所以此时应增加小灯泡两端的电压，减小滑动变阻器两端的电压，根据串联电路的分压原理，电阻越小分压越小，此时应减小滑动变阻器连入电路中的电阻，所以应将滑片P向左端移到合适位置，使电压表示数为2.5V。[5]由图丙知，电流表选用0~0.6A量程，在0~0.2A间有10个小格，故分度值为0.02A，图丙中指针指在0.2A右侧的第5个小格，因此电流表示数为0.3A，即灯泡正常发光的电流为I=0.3A，则小灯泡的额定功率为13．（1）；（2）；（3）；（4）【详解】解：（1）由题意可得，小灯泡的电阻为（2）闭合开关S，断开S1、S2时，灯泡L与滑动变阻器R串联，电压表测灯L两端电压，电流表测电路中的电流，所以电路总电阻为所以滑动变阻器此时接入电路的电阻为（3）闭合开关S、S1、S2时，R1与R2并联，灯泡L和电压表被短接，所以此时R1两端的电压为根据欧姆定律可得，R1所在支路的电流为所以通电1min定值电阻R1产生的热量为（4）因为电流表量程为0~0.6A，所以干路中的电流最大为0.6A，又因为R1所在支路的电流为0.3A，所以R2所在支路允许通过的最大电流为因为R2两端的电压为所以R2的最大功率为答：（1）小灯泡L的电阻为。（2）滑动变阻器R2连入电路的阻值为。（3）通电1min定值电阻R1产生的热量为81J。（4）滑动变阻器R2的最大功率为1.35W。
