2023年中考物理二轮复习专题训练03 电流表、电压表使用与测量

这是一份2023年中考物理二轮复习专题训练03 电流表、电压表使用与测量，共28页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

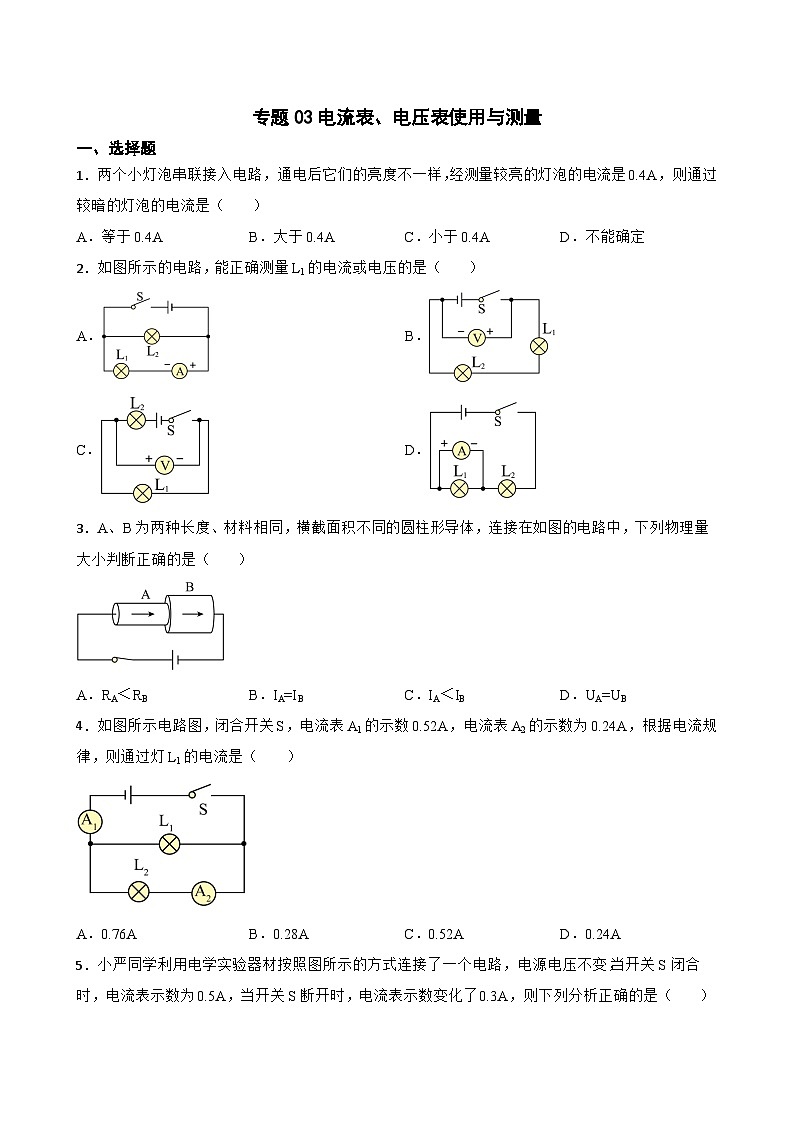

专题03电流表、电压表使用与测量
一、选择题
1．两个小灯泡串联接入电路，通电后它们的亮度不一样，经测量较亮的灯泡的电流是0.4A，则通过较暗的灯泡的电流是（　　）
A．等于0.4A B．大于0.4A C．小于0.4A D．不能确定
2．如图所示的电路，能正确测量L1的电流或电压的是（　　）
A． B．
C． D．
3．A、B为两种长度、材料相同，横截面积不同的圆柱形导体，连接在如图的电路中，下列物理量大小判断正确的是（　　）

A．RA＜RB B．IA=IB C．IA＜IB D．UA=UB
4．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（　　）

A．0.76A B．0.28A C．0.52A D．0.24A

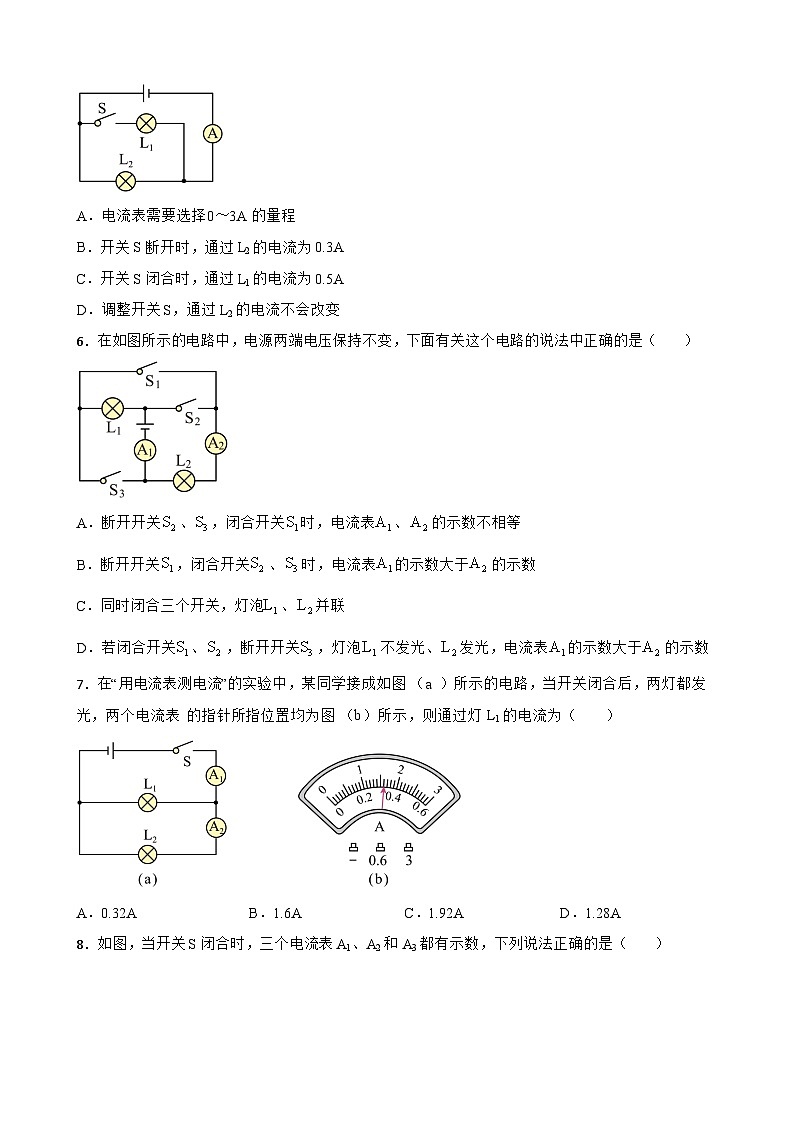

5．小严同学利用电学实验器材按照图所示的方式连接了一个电路，电源电压不变，当开关S闭合时，电流表示数为0.5A，当开关S断开时，电流表示数变化了0.3A，则下列分析正确的是（　　）

A．电流表需要选择0～3A的量程
B．开关S断开时，通过L2的电流为0.3A
C．开关S闭合时，通过L1的电流为0.5A
D．调整开关S，通过L2的电流不会改变
6．在如图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（　　）

A．断开开关、，闭合开关时，电流表、的示数不相等
B．断开开关，闭合开关、时，电流表的示数大于的示数
C．同时闭合三个开关，灯泡、并联
D．若闭合开关、，断开开关，灯泡不发光、发光，电流表的示数大于的示数
7．在“用电流表测电流”的实验中，某同学接成如图 （a ）所示的电路，当开关闭合后，两灯都发光，两个电流表 的指针所指位置均为图 （b）所示，则通过灯 L1的电流为（　　）

A．0.32A B．1.6A C．1.92A D．1.28A

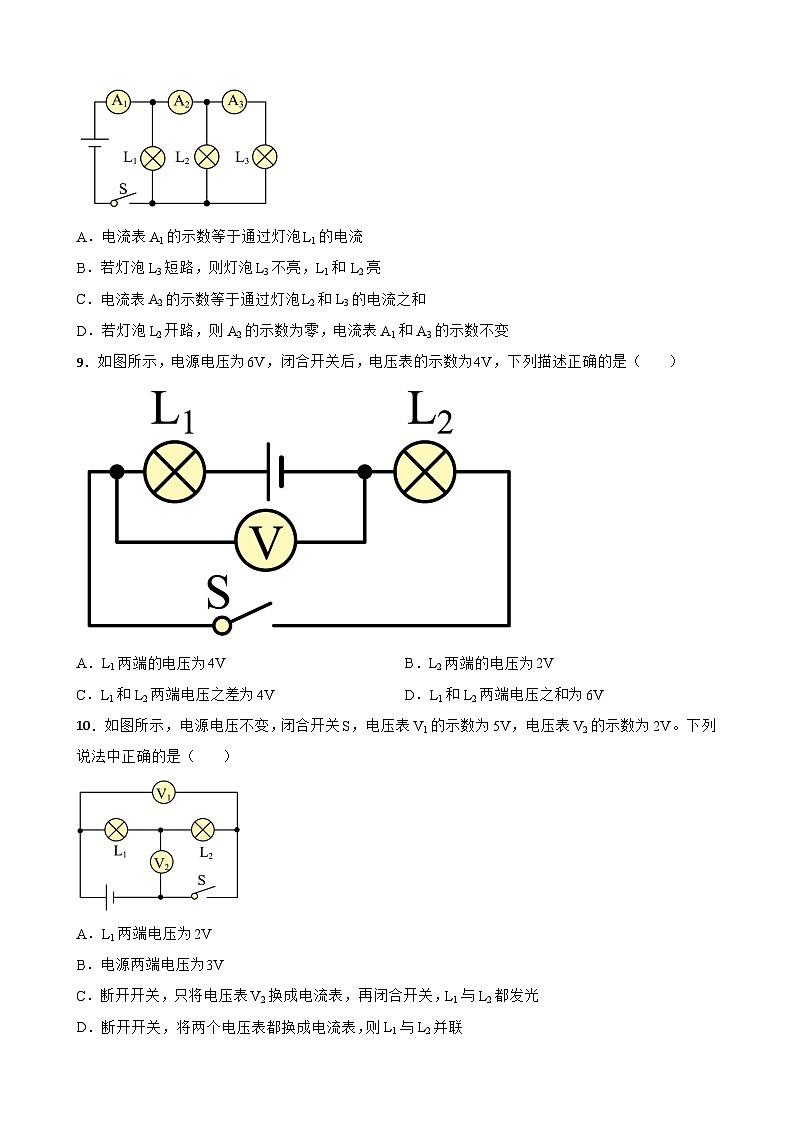

8．如图，当开关S闭合时，三个电流表A1、A2和A3都有示数，下列说法正确的是（　　）

A．电流表A1的示数等于通过灯泡L1的电流
B．若灯泡L3短路，则灯泡L3不亮，L1和L2亮
C．电流表A2的示数等于通过灯泡L2和L3的电流之和
D．若灯泡L2开路，则A2的示数为零，电流表A1和A3的示数不变
9．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）

A．L1两端的电压为4V B．L2两端的电压为2V
C．L1和L2两端电压之差为4V D．L1和L2两端电压之和为6V
10．如图所示，电源电压不变，闭合开关S，电压表V1的示数为5V，电压表V2的示数为2V。下列说法中正确的是（　　）

A．L1两端电压为2V
B．电源两端电压为3V
C．断开开关，只将电压表V2换成电流表，再闭合开关，L1与L2都发光
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
11．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（　　）

A．电压表只能测量灯L2两端电压
B．若S1、S2都闭合，电流表测量干路电流
C．若先闭合S1，再闭合S2，电流表示数变大
D．若先闭合S1，再闭合S2，电压表示数变大
12．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R₁和R₂两端的电压分别为（　　）

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
13．如图所示的电路中，a、b、c三处表示电流表或电压表。闭合开关后，两盏白炽灯都正常发光。下列说法正确的是（　　）

A．电压表可以放在任何一处
B．电流表可以放在任何一处
C．a、b为电压表，c为电流表
D．通过L1的电流大于通过L2的电流
14．图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（　　）

A．I1=I2=I3I4
C．U1>U2 D．U1
