2023年中考物理二轮复习专题训练01 力的示意图及受力分析

这是一份2023年中考物理二轮复习专题训练01 力的示意图及受力分析，共25页。试卷主要包含了作图题等内容，欢迎下载使用。

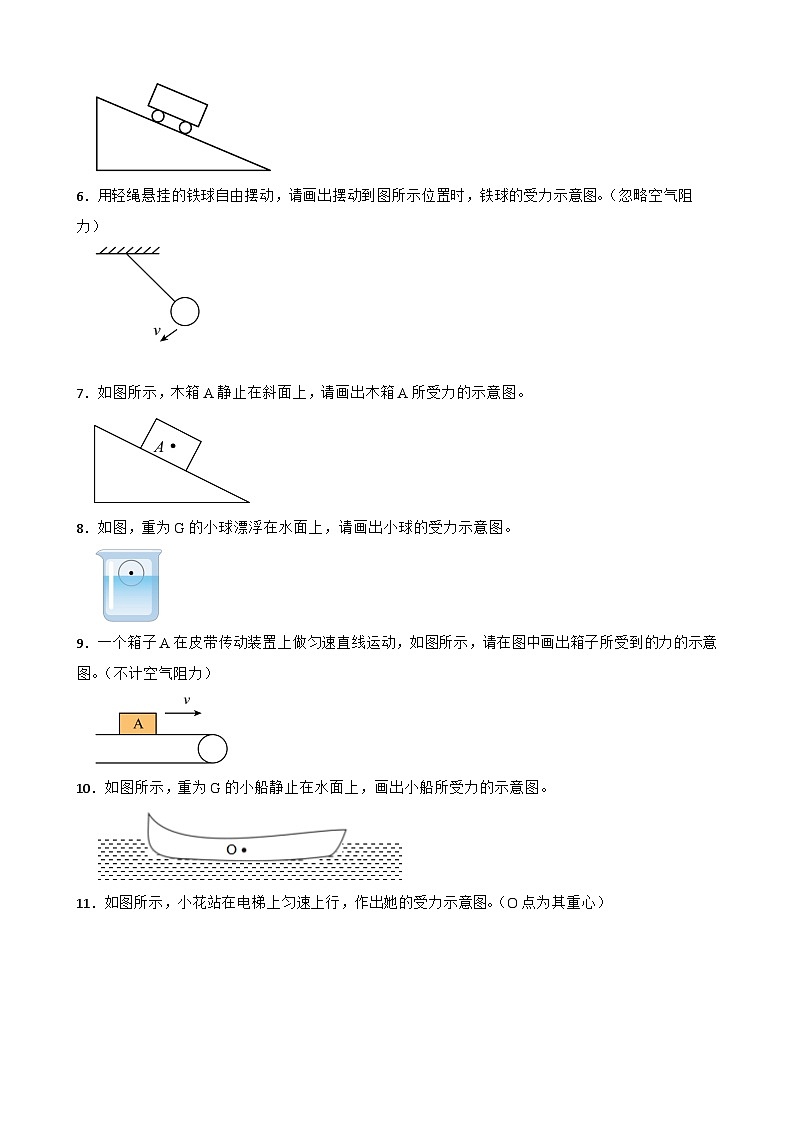

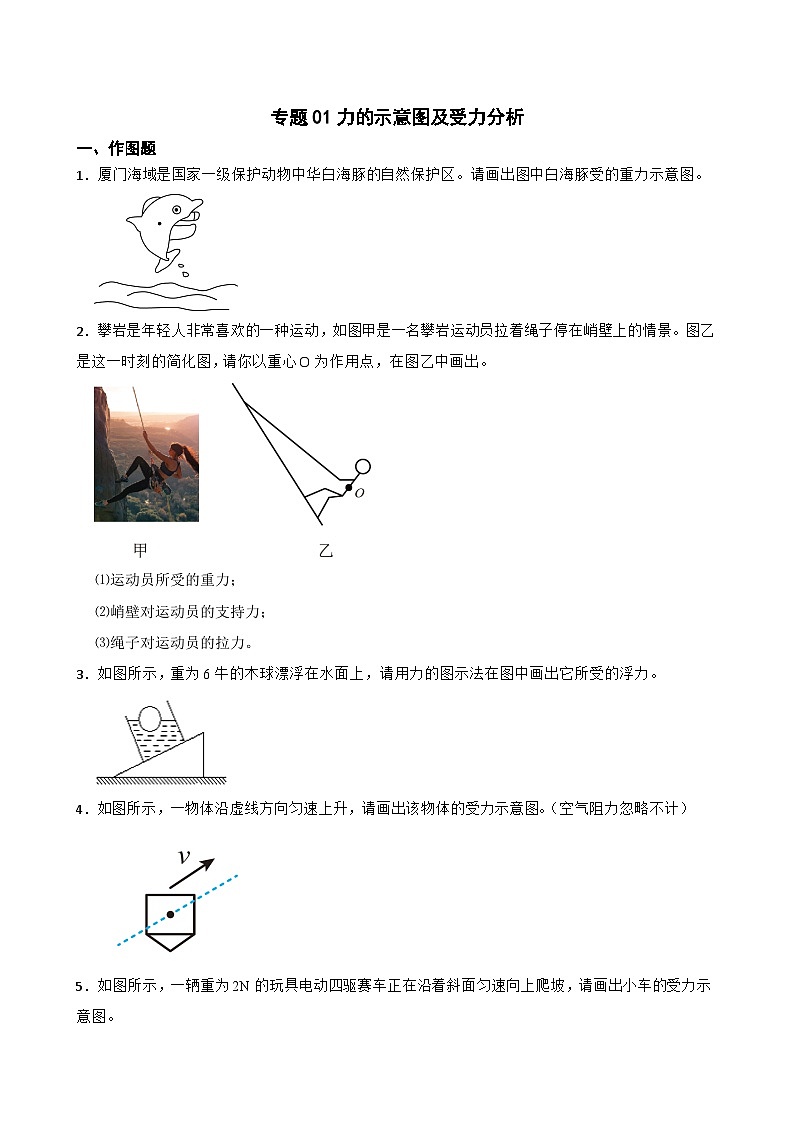

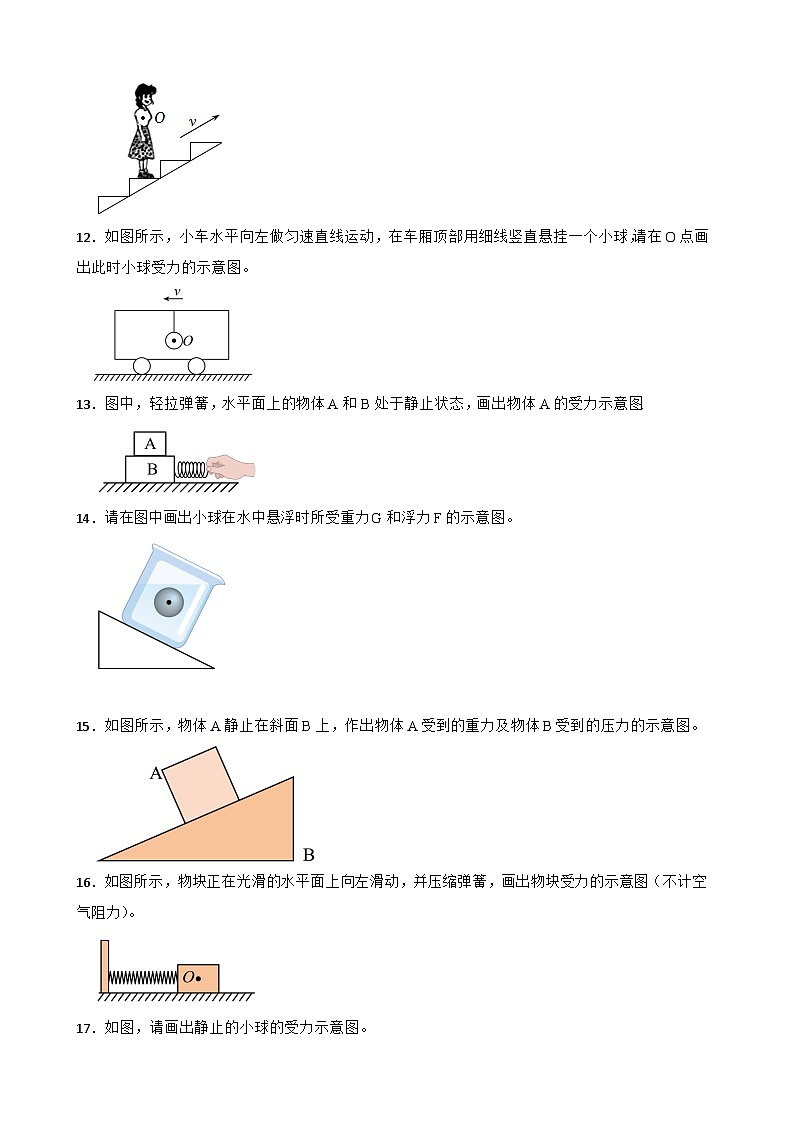

 专题01力的示意图及受力分析一、作图题1．厦门海域是国家一级保护动物中华白海豚的自然保护区。请画出图中白海豚受的重力示意图。 2．攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景。图乙是这一时刻的简化图，请你以重心O为作用点，在图乙中画出。⑴运动员所受的重力；⑵峭壁对运动员的支持力；⑶绳子对运动员的拉力。3．如图所示，重为6牛的木球漂浮在水面上，请用力的图示法在图中画出它所受的浮力。4．如图所示，一物体沿虚线方向匀速上升，请画出该物体的受力示意图。（空气阻力忽略不计）5．如图所示，一辆重为2N的玩具电动四驱赛车正在沿着斜面匀速向上爬坡，请画出小车的受力示意图。6．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。（忽略空气阻力） 7．如图所示，木箱A静止在斜面上，请画出木箱A所受力的示意图。8．如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。9．一个箱子A在皮带传动装置上做匀速直线运动，如图所示，请在图中画出箱子所受到的力的示意图。（不计空气阻力）10．如图所示，重为G的小船静止在水面上，画出小船所受力的示意图。11．如图所示，小花站在电梯上匀速上行，作出她的受力示意图。（O点为其重心）12．如图所示，小车水平向左做匀速直线运动，在车厢顶部用细线竖直悬挂一个小球，请在O点画出此时小球受力的示意图。13．图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.14．请在图中画出小球在水中悬浮时所受重力G和浮力F的示意图。 15．如图所示，物体A静止在斜面B上，作出物体A受到的重力及物体B受到的压力的示意图。16．如图所示，物块正在光滑的水平面上向左滑动，并压缩弹簧，画出物块受力的示意图（不计空气阻力）。17．如图，请画出静止的小球的受力示意图。18．如图所示，物体在两个力的作用下处于静止状态，请在图中画出另一个力F2。19．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。20．如图所示，在水平桌面上放有一木块，某A点受到一个大小为20N，方向跟水平面成θ=30°角的斜向上推力，画出这个推力的示意图．21．如图所示，小明把某汤匙放在手指尖上，调节支撑汤匙的支点使汤匙保持静止，请在图中画出此时汤匙所受的重力和支持力的示意图。22．如图所示，请画出“奋斗者号”潜水器匀速上升过程受力示意图。23．如图所示，画出小球受力的示意图。24．用挡板将小球挡在斜面上，请画出小球受到的重力、斜面对小球的支持力和挡板受到小球的压力。25．物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。26．如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动，忽略空气阻力，在图中画出小钢球摆动到B点时所受力的示意图。27．物体随传送带一起匀速向下直线运动，请画出物体的受力情况。28．如图甲所示，一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图（忽略空气阻力）。29．如图所示，水平地面有一快速运动的物体，当它遇到一表面光滑的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图。30．如图所示，小明从滑梯上滑下，请画出小明受到的摩擦力和弹力的示意图。
 答案与解析一、作图题1．厦门海域是国家一级保护动物中华白海豚的自然保护区。请画出图中白海豚受的重力示意图。 【答案】【解析】重力的方向是竖直向下的，过海豚的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：2．攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景。图乙是这一时刻的简化图，请你以重心O为作用点，在图乙中画出。⑴运动员所受的重力；⑵峭壁对运动员的支持力；⑶绳子对运动员的拉力。【答案】解：如图所示： 【解析】当物体受到多个力作用时把多个力的作用点都画在物体的重心上，（1）运动员所受的重力，作用在运动员的重心，方向竖直向下；（2）峭壁对运动员的支持力，作用在运动员的重心，方向垂直支持面向上；（3）绳子对运动员的拉力，作用在运动员的重心，方向沿着绳子向上；如图3．如图所示，重为6牛的木球漂浮在水面上，请用力的图示法在图中画出它所受的浮力。【答案】【解析】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下图所示4．如图所示，一物体沿虚线方向匀速上升，请画出该物体的受力示意图。（空气阻力忽略不计）【答案】解：如图所示； 【解析】物体沿虚线方向匀速上升，说明物体在做匀速直线运动，因而物体受力平衡。物体在地球表面受竖直向下的重力，因而只有浮力才能与重力平衡，可以认为物体受到空气施加的浮力，如图所示5．如图所示，一辆重为2N的玩具电动四驱赛车正在沿着斜面匀速向上爬坡，请画出小车的受力示意图。【答案】解：如图所示： 【解析】小车沿斜面匀速爬坡，受到竖直向下的重力G、与斜面平行向上的牵引力F、与斜面平行向下的摩擦力f、和斜面垂直斜向上的支持力FN，如图所示：6．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。（忽略空气阻力）【答案】解：如图所示：【解析】忽略空气阻力，铁球只受到自身重力和绳子的拉力的作用，作用点在铁球的重心，过铁球的重心分别作出竖直向下的重力G和沿绳子向上的拉力F，如图所示 7．如图所示，木箱A静止在斜面上，请画出木箱A所受力的示意图。【答案】解：如图所示：【解析】木箱A静止在斜面上，受到竖直向下的重力；受到斜面对它的支持力，力的方向垂直于斜面向上；木箱A有向下运动的趋势，所以还受到沿斜面向上的摩擦力，如下图所示：8．如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。【答案】解：如图所示：【解析】小球漂浮在水面上时，其受到的重力和浮力是一对平衡力，二力大小相等、方向相反、作用在同一直线上，过小球的重心作出竖直向下的重力和竖直向上的浮力，并标上符号。如下图所示： 9．一个箱子A在皮带传动装置上做匀速直线运动，如图所示，请在图中画出箱子所受到的力的示意图。（不计空气阻力）【答案】【解析】一个箱子A在皮带传动装置上做匀速直线运动，可知箱子A受到重力和支持力的作用，箱子与传送带间的摩擦力为零，箱子的受力如图所示10．如图所示，重为G的小船静止在水面上，画出小船所受力的示意图。【答案】解：如图所示：【解析】小船静止在水面上，受到重力和浮力的作用，从小船重心O，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，因为这两个力是一对平衡力，所以作图时两条线段长度要相等。如图所示11．如图所示，小花站在电梯上匀速上行，作出她的受力示意图。（O点为其重心）【答案】解：如图所示：【解析】电梯上匀速上行，小花在电梯上受力平衡，受到的力有：竖直向下的重力和电梯对她竖直向上的支持力，二力大小相等，方向相反，故从O点分别竖直向下、向上画等长的线段，并标箭头和表示力的符号G、F，作图如下： 12．如图所示，小车水平向左做匀速直线运动，在车厢顶部用细线竖直悬挂一个小球，请在O点画出此时小球受力的示意图。【答案】解：如图所示：【解析】小车水平向左做匀速直线运动，悬挂小球的细线竖直，说明在竖直方向上小球受到的重力和细线的拉力是一对平衡力，线段长度相等；在水平方向上，小球不受力，如图所示：13．图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.【答案】解：如图所示：【解析】对A进行受力分析：竖直方向上A受到重力和支持力，大小相等。因为A和B间没有相对运动或相对运动趋势，所以A不受摩擦力，受力示意图如图所示：14．请在图中画出小球在水中悬浮时所受重力G和浮力F的示意图。【答案】解：如图所示：【解析】小球悬浮在液体中，处于平衡状态，所以受到的浮力等于重力，过小球的球心作竖直向下的重力G和竖直向上的浮力F，如图所示： 15．如图所示，物体A静止在斜面B上，作出物体A受到的重力及物体B受到的压力的示意图。【答案】解：如图所示：【解析】过物体重心画带箭头的线段，方向竖直向下，符号为G；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F，如下图16．如图所示，物块正在光滑的水平面上向左滑动，并压缩弹簧，画出物块受力的示意图（不计空气阻力）。【答案】解：如图所示：【解析】物块正在光滑水平面上向左滑动并压缩弹簧，在水平方向上物块不受摩擦力，受到弹簧对它向右的弹力F弹；在竖直方向上受到重力G和支持力F支，大小相等；从物块的重心O，沿水平向右的方向画出弹力F弹，沿竖直向上的方向画出支持力F支，沿竖直向下的方向画出重力G，表示支持力和重力的线段长度相等，如图所示：17．如图，请画出静止的小球的受力示意图。【答案】解；如图所示：【解析】对小球受力分析可知，小球受到重力和杆对其的支持力，小球受到竖直向下的重力，根据二力平衡可知，小球受到的支持力的方向向上，各力过小球重心，沿各力的方向画有向线段，并用G、F表示，如图所示：18．如图所示，物体在两个力的作用下处于静止状态，请在图中画出另一个力F2。【答案】解：如图所示：【解析】物体在两个力的作用下处于静止状态，由二力平衡的条件可知，F2的大小与F1的大小是相同的，方向是相反的，作用在同一个物体上，两个力也在同一条直线上，F2的示意图如图所示：19．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。【答案】解：如图所示：【解析】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：20．如图所示，在水平桌面上放有一木块，某A点受到一个大小为20N，方向跟水平面成θ=30°角的斜向上推力，画出这个推力的示意图．【答案】解：如图所示：【解析】从力的作用点A起沿力的方向画一条带箭头的直线．推力的方向与水平方向成30°角斜向上，大小为20N的推力．如图所示： 21．如图所示，小明把某汤匙放在手指尖上，调节支撑汤匙的支点使汤匙保持静止，请在图中画出此时汤匙所受的重力和支持力的示意图。【答案】解：如图所示：【解析】汤匙在指尖处于静止状态，根据二力平衡，汤匙所受重力与支持力大小相等、方向相反、在同一直线上，如图所示：22．如图所示，请画出“奋斗者号”潜水器匀速上升过程受力示意图。【答案】解：如图所示：【解析】“奋斗者号”潜水器在水中匀速上升过程中，受到自身重力G和水给的浮力F浮的作用，由于“奋斗者号”潜水器处于平衡状态，所以两个力是一对大小相等的平衡力。如图所示23．如图所示，画出小球受力的示意图。【答案】解：如图所示：【解析】图中小球受到重力G、拉力F拉和支持力F支的作用，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向左，3个力的作用点都画在小球的重心上，如下图所示：24．用挡板将小球挡在斜面上，请画出小球受到的重力、斜面对小球的支持力和挡板受到小球的压力。【答案】解：如图所示：【解析】过小球的重心沿竖直向下的方向画一条带箭头的线段，为小球受到的重力G，沿垂直于斜面向上的方向画一条带箭头的线段，为斜面对小球的支持力，挡板受到小球的压力作用点在小球与挡板的接触点，方向垂直挡板向右。如下图所示： 25．物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。【答案】解：如图所示：【解析】由于物体A与弹簧连接，静止在光滑的斜面上，则弹簧被压缩，故弹簧对A有沿斜面向上的弹力F；A静止在光滑的斜面上，还受到斜面的支持力N，受力下如图 26．如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动，忽略空气阻力，在图中画出小钢球摆动到B点时所受力的示意图。【答案】【解析】小钢球摆动到B点时受竖直向下的重力和沿绳子的拉力作用，如下图所示：27．物体随传送带一起匀速向下直线运动，请画出物体的受力情况。【答案】解：如图所示：【解析】物体随传送带一起匀速向下直线运动，在重力、支持力和摩擦力的共同作用下保持平衡状态，在物体重心上分别作用竖直向下的重力G、垂直于传送带向上的支持力F和平行于传送带向上的摩擦力f。如图所示：28．如图甲所示，一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图（忽略空气阻力）。【答案】解：如图所示： 【解析】忽略空气阻力，被打出的棋子只受竖直向下的重力，如图所示： 29．如图所示，水平地面有一快速运动的物体，当它遇到一表面光滑的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图。【答案】解：如图所示：【解析】由于斜坡表面光滑，所以不受摩擦力的作用，物体向上滑行时，受到竖直向下的重力，以及垂直斜坡向上的支持力，受力示意图如图所示 。30．如图所示，小明从滑梯上滑下，请画出小明受到的摩擦力和弹力的示意图。【答案】解：如图所示：【解析】小明从滑梯上匀速滑下，受到的斜面的作用力为垂直于斜面向上的支持力和平行于斜面向上的摩擦力，从重心开始沿支持力和摩擦力的方向作出小明受到的斜面的作用力，如图所示：
