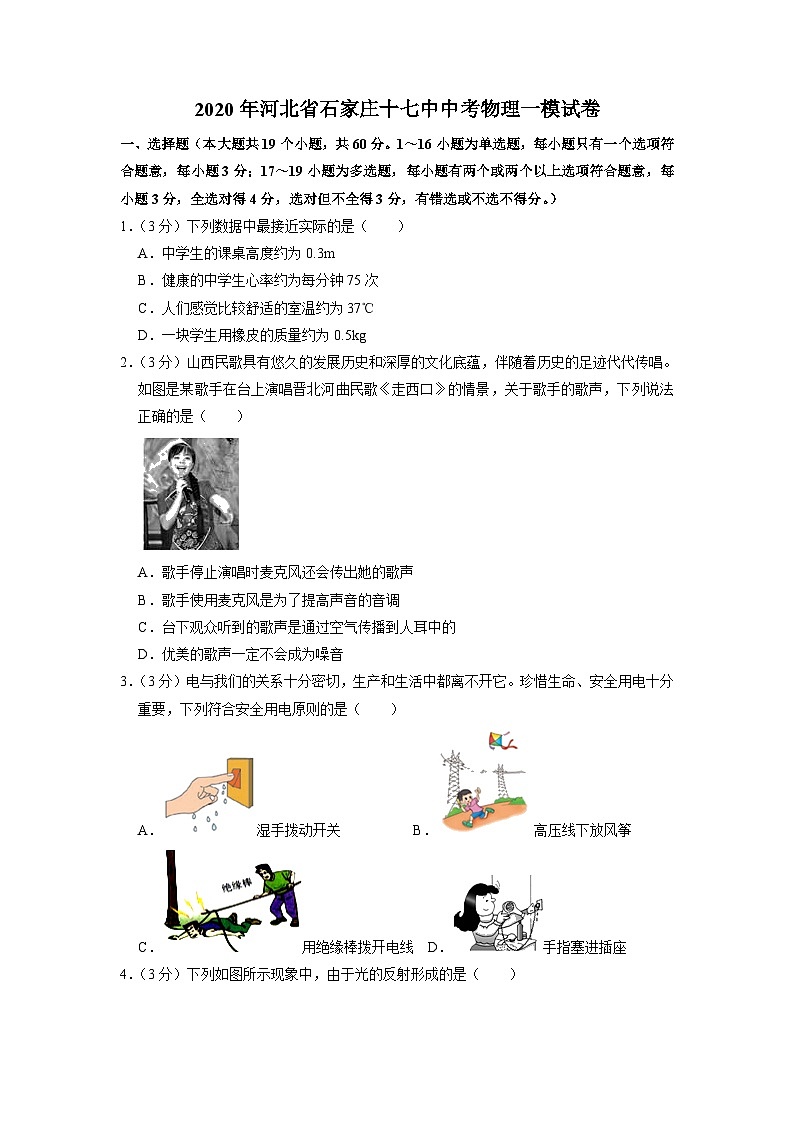

2020年河北省石家庄十七中中考物理一模试卷

2020年河北省石家庄十七中中考物理一模试卷

一、选择题（本大题共19个小题，共60分。1～16小题为单选题，每小题只有一个选项符合题意，每小题3分；17～19小题为多选题，每小题有两个或两个以上选项符合题意，每小题3分，全选对得4分，选对但不全得3分，有错选或不选不得分。）

1．（3分）下列数据中最接近实际的是（　　）

A．中学生的课桌高度约为0.3m

B．健康的中学生心率约为每分钟75次

C．人们感觉比较舒适的室温约为37℃

D．一块学生用橡皮的质量约为0.5kg

2．（3分）山西民歌具有悠久的发展历史和深厚的文化底蕴，伴随着历史的足迹代代传唱。如图是某歌手在台上演唱晋北河曲民歌《走西口》的情景，关于歌手的歌声，下列说法正确的是（　　）

A．歌手停止演唱时麦克风还会传出她的歌声

B．歌手使用麦克风是为了提高声音的音调

C．台下观众听到的歌声是通过空气传播到人耳中的

D．优美的歌声一定不会成为噪音

3．（3分）电与我们的关系十分密切，生产和生活中都离不开它。珍惜生命、安全用电十分重要，下列符合安全用电原则的是（　　）

A．湿手拨动开关 B．高压线下放风筝

C．用绝缘棒拨开电线 D．手指塞进插座

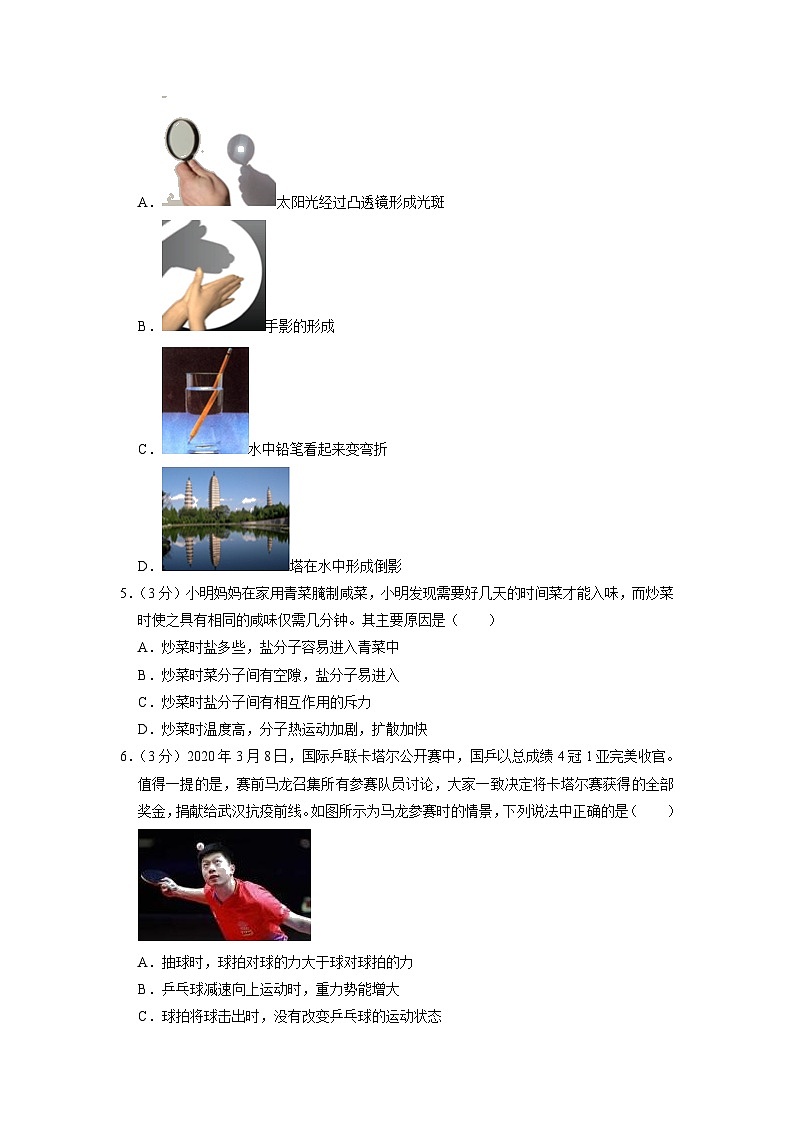

4．（3分）下列如图所示现象中，由于光的反射形成的是（　　）

A．太阳光经过凸透镜形成光斑

B．手影的形成

C．水中铅笔看起来变弯折

D．塔在水中形成倒影

5．（3分）小明妈妈在家用青菜腌制咸菜，小明发现需要好几天的时间菜才能入味，而炒菜时使之具有相同的咸味仅需几分钟。其主要原因是（　　）

A．炒菜时盐多些，盐分子容易进入青菜中

B．炒菜时菜分子间有空隙，盐分子易进入

C．炒菜时盐分子间有相互作用的斥力

D．炒菜时温度高，分子热运动加剧，扩散加快

6．（3分）2020年3月8日，国际乒联卡塔尔公开赛中，国乒以总成绩4冠1亚完美收官。值得一提的是，赛前马龙召集所有参赛队员讨论，大家一致决定将卡塔尔赛获得的全部奖金，捐献给武汉抗疫前线。如图所示为马龙参赛时的情景，下列说法中正确的是（　　）

A．抽球时，球拍对球的力大于球对球拍的力

B．乒乓球减速向上运动时，重力势能增大

C．球拍将球击出时，没有改变乒乓球的运动状态

D．乒乓球在空中运动过程中不受任何作用力

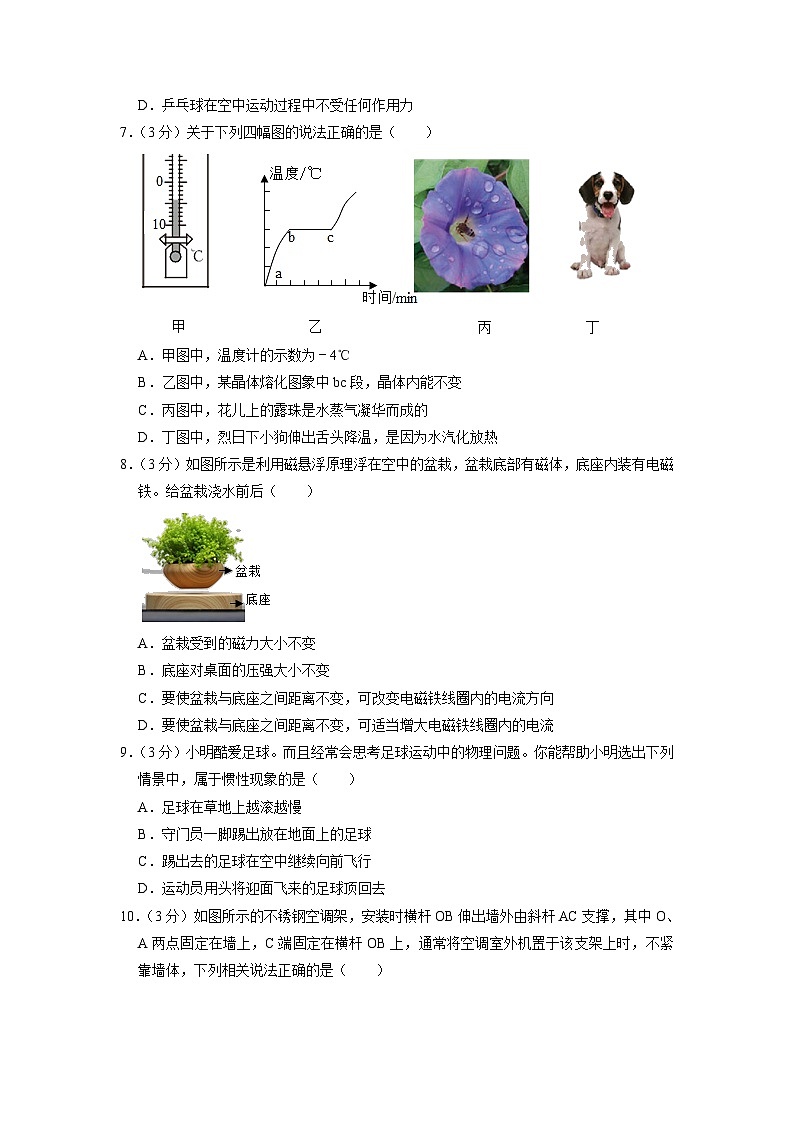

7．（3分）关于下列四幅图的说法正确的是（　　）

A．甲图中，温度计的示数为﹣4℃

B．乙图中，某晶体熔化图象中bc段，晶体内能不变

C．丙图中，花儿上的露珠是水蒸气凝华而成的

D．丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热

8．（3分）如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。给盆栽浇水前后（　　）

A．盆栽受到的磁力大小不变

B．底座对桌面的压强大小不变

C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向

D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流

9．（3分）小明酷爱足球。而且经常会思考足球运动中的物理问题。你能帮助小明选出下列情景中，属于惯性现象的是（　　）

A．足球在草地上越滚越慢

B．守门员一脚踢出放在地面上的足球

C．踢出去的足球在空中继续向前飞行

D．运动员用头将迎面飞来的足球顶回去

10．（3分）如图所示的不锈钢空调架，安装时横杆OB伸出墙外由斜杆AC支撑，其中O、A两点固定在墙上，C端固定在横杆OB上，通常将空调室外机置于该支架上时，不紧靠墙体，下列相关说法正确的是（　　）

A．空调架对墙没有力的作用

B．若以O为支点，OB一定是一个省力杠杆

C．若室外机向外移动，AC对OB的支撑力变大

D．室外机不能紧靠墙体主要是为了防止漏电

11．（3分）现代武器中的新型电磁炮是利用电磁技术制成的，具有速度大、命中率高的特点，其原理是磁场对通电导体有力的作用。下图中与此原理相同的是（　　）

A．手摇发电机

B．电磁铁

C．扬声器

D．磁悬浮列车

12．（3分）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）

A．显示仪是由电流表改装成的

B．被测温者温度越高，电路消耗的电功率越大

C．热敏电阻R随着温度的升高阻值增大

D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小

13．（3分）如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像（烛焰未画出）。以下说法中正确的是（　　）

A．此透镜的焦距可能为 15cm

B．此成像原理与放大镜成像原理相同

C．此时若只向右移动凸透镜，能再次在光屏成清晰的像

D．若将透镜换为焦距更小的凸透镜，则只将光屏右移就能再次接收到清晰的像

14．（3分）如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（　　）

A．飞机在甲板上加速滑行到离开甲板的过程中，航母受到的浮力变大

B．飞机在航母甲板上加速飞行时，受力平衡

C．飞机飞离航母前后，航母始终漂浮，航母所受浮力的大小不变

D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力

15．（3分）关于下列实例中的叙述中不正确的是（　　）

A．工人对物体做功后，物体内能一定增大，温度一定升高

B．用手反复弯折铁丝，人对铁丝做功，弯折处铁丝的温度升高

C．质量相同的水和煤油升高相同的温度，水吸收的热量较多

D．用热水袋暖手，手与热水袋之间发生的是热传递

16．（3分）为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　）

A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）

（多选）17．（3分）如图所示，探究物理规律的四个实验和物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是（　　）

A．

B．

C．

D．

（多选）18．（3分）甲、乙两个滑轮组如图所示，其中每一个滑轮的重量都相同，用它们分别将重物G1、G2提高相同的高度，不计绳重和摩擦，下列说法正确的（　　）

A．若G1＝G2，则拉力做的总功相同

B．若G1＝G2则甲的机械效率大于乙的机械效率

C．若G1＞G2，则甲做的有用功大于乙做的有用功

D．若甲、乙中的任何一个滑轮组提起不同的重物，机械效率不变

（多选）19．（3分）如图所示，当滑动变阻器的滑片P向右移动时，以下说法正确的是（　　）

A．电压表V1示数变小，V2示数变大

B．电流表A1示数变小，A2示数变大，A3示数变小

C．电压表V2示数与电流A2表示数之比变大

D．电压表V2的变化量与电流表A1变化量的比值不变

二、填空及简答题（本大题共4个小题；每空1分，共12分）

20．（3分）假期，小明坐客车去旅游．当客车行驶到高速公路上保持车距标识牌0m处时，恰好后面一辆小汽车行驶到客车旁，此时客车上速度计显示为80km/h．当客车匀速行驶到标识牌200m处时，小汽车匀速行驶到了标识牌300m处，小汽车　     　（选填“已经”或“没有”）超速；以小汽车为参照物，客车是向　   　（选填“前”或“后”）运动的；若此时小汽车的功率为80kW，它的牵引力为　       　N（此高速路段限定小汽车最高速度为120km/h）。

21．（3分）图是智能扶手电梯工作原理图，其中R是压敏电阻，电磁铁上端是　   　极。电梯无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当有乘客时，R的阻值减小，磁性变　   　（选填“强”或“弱”），使衔铁与接触点2接触，通过电动机的电流变　   　（选填“大”或“小”），电动机转动变快，使电梯运动变快。

22．（3分）小明在家开着空调看电视，妈妈打开电饭锅做饭时，家里的空气开关“跳闸”了，原因可能是　            　。

小明想知道此电饭锅的额定功率有多大（额定电压220V），他只把电饭锅接入电路中，观察到他家电能表（如图）表盘在60s内转过了150转，则该电饭锅的额定功率为　       　W；若做饭前电能表示数如图，则该电饭锅正常工作1h后，电能表的示数为　             　。

23．（3分）图示为“长征六号”运载火箭，它首次采用了我国最新研制的大推力液氧煤油发动机。

①煤油燃烧过程中，其热值大小　     　。

②火箭起飞时，煤油燃烧产生大量高温高压的燃气，燃气对火箭的推力达1.2×106N，这个力可举起质量为　      　t的物体（g取10N/kg）。

③燃气对火箭做功，燃气的内能会　     　（选填“增大”“减小”或“不变”）。

三、实验探究题（本大题共2个小题；第24小题5分，第25小题7分，共12分）

24．（5分）小明按如下步骤完成探究“影响滑动摩擦力大小的因素”的实验。

a.如甲图所示，将木块A平放在大长木板B上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。

b.如图乙所示，将毛巾固定在长木板B上，木块A平放在毛巾上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。

c.如图丙所示，将木块A平放在长木板B上，并在木块A上放一砝码，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。

（1）由　      　两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。

（2）由甲、乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越　   　（选填“大”或“小”）。

（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图丁所示的实验装置，该装置的优点是　      　长木板做匀速直线运动（选填“需要”或“不需要”）。实验中小丽发现：当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，则长木板B受到地面的摩擦力大小为　      　N。

（4）实验拓展：如图1所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图2、图3所示．则物体C在第4秒时受到的摩擦力大小为　   　N。

25．（7分）在测定额定电压为“2.5V”小灯泡电功率的分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。

（2）小明闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，则故障可能是　       　。

（3）排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为　       　W。

（4）小华在进行实验数据处理时，算出了小灯泡的平均功率（如下表），你认为这样处理数据是　      　（选填“合理”或“不合理”）的。理由是　               　

（5）图2描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是　   　

【拓展】实验结束后，小明用学生电源（电压恒为15V）替换干电池，并将灯泡换成了三个阻值不同的定值电阻（阻值分别为10Ω、20Ω、30Ω），来探究电流与电阻的关系。已知滑动变阻器的最大阻值为60Ω，定值电阻两端的电压最小为　   　V。

四、计算应用题（本大题共2个小题；第26小题7分，第27小题9分，共16分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）

26．（7分）如图所示，薄壁圆柱形容器甲和圆柱体乙置于水平地面上。甲的底面积为2×10﹣2米2．乙的重力为60牛、底面积为3×10﹣2米2。

①求圆柱体乙对水平地面的压强p乙。

②若将一物体A分别浸没在容器甲的水中（水未溢出）、放在圆柱体乙上表面的中央时，水对容器甲底部压强的变化量与圆柱体乙对水平地面压强的变化量相等。求物块A的密度ρA

27．（9分）如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示。（设电源电压保持不变），求：

（1）电源电压U是多少？

（2）通过定值电阻R2的电流是多少？

（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。

（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。

2020年河北省石家庄十七中中考物理一模试卷

（参考答案）

一、选择题（本大题共19个小题，共60分。1～16小题为单选题，每小题只有一个选项符合题意，每小题3分；17～19小题为多选题，每小题有两个或两个以上选项符合题意，每小题3分，全选对得4分，选对但不全得3分，有错选或不选不得分。）

1．（3分）下列数据中最接近实际的是（　　）

A．中学生的课桌高度约为0.3m

B．健康的中学生心率约为每分钟75次

C．人们感觉比较舒适的室温约为37℃

D．一块学生用橡皮的质量约为0.5kg

【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm＝0.8m左右。故A不符合实际；

B、正常情况下，人的心脏跳动一次的时间接近1s，1min跳动的次数在75次左右。故B符合实际；

C、人体正常体温在37℃左右，感觉舒适的温度在23℃左右。故C不符合实际；

D、一枚一元硬币的质量约6g，一块学生用橡皮的质量略小于此数值，约为5g。故D不符合实际。

故选：B。

2．（3分）山西民歌具有悠久的发展历史和深厚的文化底蕴，伴随着历史的足迹代代传唱。如图是某歌手在台上演唱晋北河曲民歌《走西口》的情景，关于歌手的歌声，下列说法正确的是（　　）

A．歌手停止演唱时麦克风还会传出她的歌声

B．歌手使用麦克风是为了提高声音的音调

C．台下观众听到的歌声是通过空气传播到人耳中的

D．优美的歌声一定不会成为噪音

【解答】解：

A、歌手停止演唱时，发声停止，麦克风不会传出她的歌声，故A错误；

B、歌手使用麦克风是为了提高声音的大小，即为了改变歌声的响度，而声音的音调不变，故B错误；

C、台下观众听到的歌声是通过空气传播到人耳中的，故C正确；

D、优美的歌声对需要休息的人来说是一种噪声，故D错误。

故选：C。

3．（3分）电与我们的关系十分密切，生产和生活中都离不开它。珍惜生命、安全用电十分重要，下列符合安全用电原则的是（　　）

A．湿手拨动开关 B．高压线下放风筝

C．用绝缘棒拨开电线 D．手指塞进插座

【解答】解：A、因为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故。故A不符合安全用电原则；

B、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电。故B不符合安全用电原则；

C、当发现有人触电时，应该用绝缘体使人和电源分开。故C符合安全用电原则；

D、因为人体是导体，当用手接触带电体时，可能会使电源通过人体与大地形成通路，造成触电。故D不符合安全用电原则。

故选：C。

4．（3分）下列如图所示现象中，由于光的反射形成的是（　　）

A．太阳光经过凸透镜形成光斑

B．手影的形成

C．水中铅笔看起来变弯折

D．塔在水中形成倒影

【解答】解：A、太阳光经过凸透镜形成光斑，是由于光的折射形成的。故与题意不符。

B、手影的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；

C、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；

D、平静湖面上塔的倒影，属于平面镜成像，是由于光的反射形成的，符合题意。

故选：D。

5．（3分）小明妈妈在家用青菜腌制咸菜，小明发现需要好几天的时间菜才能入味，而炒菜时使之具有相同的咸味仅需几分钟。其主要原因是（　　）

A．炒菜时盐多些，盐分子容易进入青菜中

B．炒菜时菜分子间有空隙，盐分子易进入

C．炒菜时盐分子间有相互作用的斥力

D．炒菜时温度高，分子热运动加剧，扩散加快

【解答】解：青菜变咸菜是由于分子运动的结果，炒青菜时青菜的温度要比腌青菜时青菜的温度高，温度越高，分子运动的越剧烈，分子扩散越快，青菜变咸得越快。

故选：D。

6．（3分）2020年3月8日，国际乒联卡塔尔公开赛中，国乒以总成绩4冠1亚完美收官。值得一提的是，赛前马龙召集所有参赛队员讨论，大家一致决定将卡塔尔赛获得的全部奖金，捐献给武汉抗疫前线。如图所示为马龙参赛时的情景，下列说法中正确的是（　　）

A．抽球时，球拍对球的力大于球对球拍的力

B．乒乓球减速向上运动时，重力势能增大

C．球拍将球击出时，没有改变乒乓球的运动状态

D．乒乓球在空中运动过程中不受任何作用力

【解答】解：

A、抽球时，球拍对乒乓球的作用力与乒乓球对球拍的作用力是一对相互作用力，二者大小相等，故A错误；

B、乒乓球减速向上运动时，高度增加、速度减小，质量不变，即重力势能增加，故B正确；

C、球拍击球时，乒乓球的运动方向和速度大小都发生了改变，所以乒乓球的运动状态发生改变，故C错误；

D、乒乓球在空中运动过程中，受到重力和空气阻力的作用，故D错误。

故选：B。

7．（3分）关于下列四幅图的说法正确的是（　　）

A．甲图中，温度计的示数为﹣4℃

B．乙图中，某晶体熔化图象中bc段，晶体内能不变

C．丙图中，花儿上的露珠是水蒸气凝华而成的

D．丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热

【解答】解：

A．由图知，液柱所在刻度在0℃下方，且温度计的分度值为1℃，则温度计的示数为﹣4℃，故A正确；

B．此图象为晶体熔化图象，晶体熔化时吸热，其内能增大，故B错误；

C．花儿上的露珠是空气中的水蒸气遇冷液化形成的，不是凝华，故C错误；

D．小狗伸舌头降温是利用水汽化吸热的原理，不是放热，故D错误；

故选：A。

8．（3分）如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。给盆栽浇水前后（　　）

A．盆栽受到的磁力大小不变

B．底座对桌面的压强大小不变

C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向

D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流

【解答】解：A、该盆栽悬浮的原理利用了同名磁极相互排斥，当盆栽悬浮在空中静止不动时，受的力是平衡力，即盆栽的总重力和磁力大小相等，当浇水后重力变大，故磁力也变大，故A错误；

B、影响压强的因素是压力和受力面积，当浇水后重力变大，磁力也变大，对桌面的压力也变大，根据p＝在压力变大，受力面积不变时，压强变大，故B错误；

C、要使盆栽与底座之间距离不变，需增大磁力，磁力的大小与电流的方向无关，故C错误；

D、要使盆栽与底座之间距离不变，需增大磁力，电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，磁性越强，故要增大磁力需增大电流，故D正确。

故选：D。

9．（3分）小明酷爱足球。而且经常会思考足球运动中的物理问题。你能帮助小明选出下列情景中，属于惯性现象的是（　　）

A．足球在草地上越滚越慢

B．守门员一脚踢出放在地面上的足球

C．踢出去的足球在空中继续向前飞行

D．运动员用头将迎面飞来的足球顶回去

【解答】解：

A、足球在草地上越滚越慢是因为足球受到阻力作用，阻力改变了足球的运动状态，不属于惯性现象，故A不符合题意；

B、守门员一脚踢出放在地面上的足球，足球由静止变为运动，是力是改变了物体的运动状态，不属于惯性现象，故B不符合题意；

C、足球被踢出去仍继续向前运动，是因为足球具有惯性，仍要保持原来的运动状态，属于惯性现象，故C符合题意；

D、运动员用头将迎面飞来的足球顶回去，说明力改变了物体的运动方向，不属于惯性现象，故D不符合题意；

故选：C。

10．（3分）如图所示的不锈钢空调架，安装时横杆OB伸出墙外由斜杆AC支撑，其中O、A两点固定在墙上，C端固定在横杆OB上，通常将空调室外机置于该支架上时，不紧靠墙体，下列相关说法正确的是（　　）

A．空调架对墙没有力的作用

B．若以O为支点，OB一定是一个省力杠杆

C．若室外机向外移动，AC对OB的支撑力变大

D．室外机不能紧靠墙体主要是为了防止漏电

【解答】解：

A、空调对空调架有向下的压力，而空调架通过斜杆对墙施加了力的作用，故A错；

B、题图中，对于横杆OB来说，O为支点，空调对OB的压力F2为阻力，阻力作用点在接触面的中点D，此时阻力臂为OD；斜杆AC对OB的支撑力F1为动力，方向竖直向上，动力臂为OC，此时动力臂为OC＜OD，此时动力臂小于阻力臂，则此时OB为费力杠杆；则OB是什么类型的杠杆取决于空调放置的位置，OB不一定是省力杠杆，故B错；

C、若室外机向外移动，阻力臂增大，而动力臂OC、阻力F2（等于空调的重力）不变，由杠杆平衡条件可知，动力F1变大，即AC对OB的支撑力变大，故C正确；

D、若室外机紧靠墙体，不利于空气的对流，不能加快热传递达到散热的目的；所以，室外机不能紧靠墙体主要是为了加快散热，而不是为了防止漏电，故D错。

故选：C。

11．（3分）现代武器中的新型电磁炮是利用电磁技术制成的，具有速度大、命中率高的特点，其原理是磁场对通电导体有力的作用。下图中与此原理相同的是（　　）

A．手摇发电机

B．电磁铁

C．扬声器

D．磁悬浮列车

【解答】解：

A、发电机的工作原理是电磁感应现象，故A不符合题意；

B、图中实验装置是电磁铁，其原理是电流的磁效应，故B不符合题意；

C、图中的装置是扬声器，音圈（线圈）安放在磁铁磁极间的空隙中，按音频变化的电流通过音圈时，音圈受到磁场力而运动，纸盆与音圈连接，随音圈振动而发声；所以，其原理是通电导体在磁场中受到力的作用，故C符合题意；

D、磁悬浮列车利用“同名磁极相斥，异名磁极相吸”的原理，使列车实现悬浮，故D不符合题意。

故选：C。

12．（3分）疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）

A．显示仪是由电流表改装成的

B．被测温者温度越高，电路消耗的电功率越大

C．热敏电阻R随着温度的升高阻值增大

D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小

【解答】解：A、因为显示仪与R0并联，所以显示仪是电压表，故A错误；

B、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P＝UI可知，电路消耗的功率也越大，故B正确；

C、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流变大，由串联电路电压特点可知，R两端电压越小，由R＝可知，热敏电阻的阻值随温度的升高而减小，故C错误；

D、温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故D错误。

故选：B。

13．（3分）如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像（烛焰未画出）。以下说法中正确的是（　　）

A．此透镜的焦距可能为 15cm

B．此成像原理与放大镜成像原理相同

C．此时若只向右移动凸透镜，能再次在光屏成清晰的像

D．若将透镜换为焦距更小的凸透镜，则只将光屏右移就能再次接收到清晰的像

【解答】解：A、保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上35cm刻度线处，物距u＝50cm﹣35cm＝15cm，成倒立、放大实像，满足2f＞u＞f条件，即凸透镜焦距小于15cm，故A错误；

B、由图可知，此时物距小于像距，光屏上成倒立、放大的实像，投影仪是利用凸透镜成倒立、放大实像的原理制成的，故B错误；

C、保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间向右移动，根据凸透镜光的可逆性当物距等于像距，像距等于物距时，能再次在光屏成清晰的像，故C正确；

D、凸透镜成实像时的动态变化规律是：物远像近像变小，只将凸透镜换为焦距更小的凸透镜，相当于增大了物距，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小，故D错误。

故选：C。

14．（3分）如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（　　）

A．飞机在甲板上加速滑行到离开甲板的过程中，航母受到的浮力变大

B．飞机在航母甲板上加速飞行时，受力平衡

C．飞机飞离航母前后，航母始终漂浮，航母所受浮力的大小不变

D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力

【解答】解：A、飞机在甲板上加速滑行到离开甲板的过程中，航母的总重力减小，航母始终漂浮，浮力等于重力，所以浮力会减小，故A错误；

B、飞机在航母甲板上加速飞行时，处于非平衡状态，受非平衡力作用，故B错误。

C、航载飞机飞离航母后，航母的总重力减小，航母始终漂浮，浮力等于重力，所以浮力会减小，故C错误；

D、飞机飞行时能获得向上的压强差，是因为机翼上方空气流速大于机翼下方空气流速，上方压强小于下方，从而产生向上的升力，故D正确；

故选：D。

15．（3分）关于下列实例中的叙述中不正确的是（　　）

A．工人对物体做功后，物体内能一定增大，温度一定升高

B．用手反复弯折铁丝，人对铁丝做功，弯折处铁丝的温度升高

C．质量相同的水和煤油升高相同的温度，水吸收的热量较多

D．用热水袋暖手，手与热水袋之间发生的是热传递

【解答】解：A、对物体做功，物体的内能不一定增大，因为可能改变的是物体的机械能，一般情况下，只有克服滑动摩擦力做功，压缩气体做功，物体的内能才会增加，另外即便是物体的内能增加，物体的温度也不一定增加，可能会发生物态变化，比如两块冰摩擦，内能会增加，但温度不会增加，故A符合题意；

B、用手反复弯折铁丝，人对铁丝做功，铁丝内能增加，弯折处铁丝的温度升高，故B不符合题意；

C、水的比热容大于煤油的比热容，根据Q＝cmΔt可知，质量相同的水和煤油升高相同的温度，水吸收的热量较多，故C不符合题意；

D、用热水袋暖手，手与热水袋之间发生的是热传递，是通过热传递改变了手的内能，故D不符合题意。

故选：A。

16．（3分）为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　）

A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）

【解答】解：

（1）开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻。

（2）开关S1闭合，S2接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S2接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx＝求出电阻。

（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表仍侧电源的电压，无法测出Rx两端的电压，所以不能求出Rx的电阻；

（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0＝U﹣Ux，根据I0＝，求出通过定值电阻的电流。根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，根据Rx＝求出电阻。

综上可知，（2）（4）方案可行。

故选：A。

（多选）17．（3分）如图所示，探究物理规律的四个实验和物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是（　　）

A．

B．

C．

D．

【解答】解：

A、在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量越长，根据此原理制成了弹簧测力计，故A正确；

B、连通器的工作原理是连通器，故B错误；

C、托盘天平的实质是等臂杠杆，故C正确；

D、潜水艇是靠改变自身的重力实现上浮下沉的，故D错误。

故选：AC。

（多选）18．（3分）甲、乙两个滑轮组如图所示，其中每一个滑轮的重量都相同，用它们分别将重物G1、G2提高相同的高度，不计绳重和摩擦，下列说法正确的（　　）

A．若G1＝G2，则拉力做的总功相同

B．若G1＝G2则甲的机械效率大于乙的机械效率

C．若G1＞G2，则甲做的有用功大于乙做的有用功

D．若甲、乙中的任何一个滑轮组提起不同的重物，机械效率不变

【解答】解：A、甲滑轮组中有一个动滑轮，乙滑轮组中有两个动滑轮，若把物体提升相同的高度，乙滑轮组做的额外功多，若G1＝G2，把物体提升相同的高度，则根据W＝Gh可知甲乙所做的有用功相同，总功＝有用功+额外功，故A错误。

B、若G1＝G2，甲乙所做的有用功相同，乙做的总功大于甲做的总功，根据η＝，甲的机械效率大于乙的机械效率，故B正确；

C、若G1＞G2，物体提升相同的高度，根据W＝Gh可知：甲所做的有用功大于乙所做的有用功，故C正确；

D、用同一个滑轮组提起不同的重物，所做的额外功不变，有用功发生变化，则有用功与总功的比值发生变化，所以机械效率改变，所以D错误。

故选：BC。

（多选）19．（3分）如图所示，当滑动变阻器的滑片P向右移动时，以下说法正确的是（　　）

A．电压表V1示数变小，V2示数变大

B．电流表A1示数变小，A2示数变大，A3示数变小

C．电压表V2示数与电流A2表示数之比变大

D．电压表V2的变化量与电流表A1变化量的比值不变

【解答】解：由电路图可知，R2与R3并联后再与R1串联，电流表A1测干路电流，电流表A2测R2支路的电流，电流表A3测R3支路的电流，电压表V1测R1两端的电压，电压表V2测并联部分两端的电压。

AB.当滑动变阻器的滑片P向右移动时，R3接入电路的电阻变大，则并联电路的总电阻变大，电路的总电阻变大，

由I＝可知，电路的总电流变小，即电流表A1的示数变小，

由U＝IR可知，R1两端的电压变小，即电压表V1的示数变小，

因串联电路中总电压等于各分电压之和，

所以，并联部分的电压变大，即电压表V2的示数变大，故A正确；

因并联电路中各支路两端的电压相等，

所以，由I＝可知，通过R2的电流变大，即电流表A2的示数变大，

因并联电路中干路电流等于各支路电流之和，

所以，通过R3的电流变小，即电流表A3的示数变小，故B正确；

C.由R＝可知，电压表V2示数与电流A2表示数之比等于R2的阻值，则其比值不变，故C错误；

D.设滑片移动前后，电路中的总电流分别为I1、I2，则电压表V2的变化量：

ΔUV 2＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝ΔIR1，

即电压表V2的变化量与电流表A1变化量的比值等于R1的阻值，则其比值不变，故D正确。

故选：ABD。

二、填空及简答题（本大题共4个小题；每空1分，共12分）

20．（3分）假期，小明坐客车去旅游．当客车行驶到高速公路上保持车距标识牌0m处时，恰好后面一辆小汽车行驶到客车旁，此时客车上速度计显示为80km/h．当客车匀速行驶到标识牌200m处时，小汽车匀速行驶到了标识牌300m处，小汽车　没有　（选填“已经”或“没有”）超速；以小汽车为参照物，客车是向　后　（选填“前”或“后”）运动的；若此时小汽车的功率为80kW，它的牵引力为　2400　N（此高速路段限定小汽车最高速度为120km/h）。

【解答】解：由v＝得：

客车行驶时间为：t＝＝＝0.0025h

则小汽车的速度为：v′＝＝＝120km/h＝120km/h；

故小汽车没有超速；

以小汽车为参照物，由于汽车的速度大于客车速度，则客车与小汽车之间的距离变大，由于两车的运动方向相同，所以客车向后运动。

由P＝＝＝Fv得：小汽车的牵引力为：F＝＝＝2400N，

故答案为：没有；后；2400。

21．（3分）图是智能扶手电梯工作原理图，其中R是压敏电阻，电磁铁上端是　S　极。电梯无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当有乘客时，R的阻值减小，磁性变　强　（选填“强”或“弱”），使衔铁与接触点2接触，通过电动机的电流变　大　（选填“大”或“小”），电动机转动变快，使电梯运动变快。

【解答】解：

（1）读图可知，电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的下方为螺线管的N极，则上端为S极；

（2）当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，则电阻R1不连入，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快。

 故答案为：S；强；大。

22．（3分）小明在家开着空调看电视，妈妈打开电饭锅做饭时，家里的空气开关“跳闸”了，原因可能是　用电器的总功率过大　。

小明想知道此电饭锅的额定功率有多大（额定电压220V），他只把电饭锅接入电路中，观察到他家电能表（如图）表盘在60s内转过了150转，则该电饭锅的额定功率为　1500　W；若做饭前电能表示数如图，则该电饭锅正常工作1h后，电能表的示数为　1328.3kW•h　。

【解答】解：当开着空调看电视时，再打开电饭锅时，家里的自动空气开关“跳闸”了，由于空调和电饭锅都属于大功率用电器，则“跳闸”的原因可能是用电器的总功率过大；

该电饭锅消耗的电能：W＝kW•h＝0.025kW•h，

工作时间t＝60s＝h，

该电饭锅的额定功率为：P＝＝＝1.5kW＝1500W；

该电饭锅正常工作1h消耗的电能为：W'＝Pt＝1.5kW×1h＝1.5kW•h，

则该电饭锅正常工作1h后，电能表的示数为：1326.8kW•h+1.5kW•h＝1328.3kW•h。

故答案为：用电器的总功率过大；1500；1328.3kW•h。

23．（3分）图示为“长征六号”运载火箭，它首次采用了我国最新研制的大推力液氧煤油发动机。

①煤油燃烧过程中，其热值大小　不变　。

②火箭起飞时，煤油燃烧产生大量高温高压的燃气，燃气对火箭的推力达1.2×106N，这个力可举起质量为　120　t的物体（g取10N/kg）。

③燃气对火箭做功，燃气的内能会　减小　（选填“增大”“减小”或“不变”）。

【解答】解：

①热值是燃料的一种特性，它只与燃料的种类有关，所以煤油燃烧过程中，其热值大小不变；

②火箭起飞时，燃气对火箭的推力与卫星对火箭的压力是一对作用力与反作用力，所以火箭承受的压力为1.2×106N，即物体的重力G＝1.2×106N；

根据G＝mg可知，这个力可举起质量为：m＝＝＝1.2×105kg＝120t；

③燃气对火箭做功，内能转化为机械能，所以燃气的内能会减小。

故答案为：①不变；②120；③减小。

三、实验探究题（本大题共2个小题；第24小题5分，第25小题7分，共12分）

24．（5分）小明按如下步骤完成探究“影响滑动摩擦力大小的因素”的实验。

a.如甲图所示，将木块A平放在大长木板B上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。

b.如图乙所示，将毛巾固定在长木板B上，木块A平放在毛巾上，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。

c.如图丙所示，将木块A平放在长木板B上，并在木块A上放一砝码，缓缓地匀速拉动木块A，保持弹簧测力计示数稳定，并记录了其示数。

（1）由　甲、丙　两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。

（2）由甲、乙两图可知：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越　大　（选填“大”或“小”）。

（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图丁所示的实验装置，该装置的优点是　不需要　长木板做匀速直线运动（选填“需要”或“不需要”）。实验中小丽发现：当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，则长木板B受到地面的摩擦力大小为　1.8　N。

（4）实验拓展：如图1所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图2、图3所示．则物体C在第4秒时受到的摩擦力大小为　4　N。

【解答】解：（1）由图中甲、丙两图可知：当接触面粗糙程度一定时，接触面受到的压力越大，滑动摩擦力越大。

（2）由图中甲、乙两图可知：压力的大小是相同的，接触面的粗糙程度不同，弹簧测力计示数不同，摩擦力不同，所以结论为：当接触面受到的压力一定时，接触面越粗糙滑动摩擦力越大；

（3）如图中丁图所示的实验装置，A相对于地面静止，受到摩擦力和测力计的拉力为一对平衡力，故该装置的优点是不需要长木板做匀速直线运动；

实验中小丽发现：当F为3N时，木块A相对于地面静止且长木板B刚好做匀速直线运动，根据三力平衡，

fAB+f＝3N，长木板B受到地面的摩擦力大小为：

f＝3N﹣1.2N＝1.8N；

（4）实验拓展：如图2所示，放在水平地面上的物体C受到方向不变的水平拉力F的作用，F﹣t和v﹣t图象分别如图2图3所示，由图3知，6﹣9秒物体做匀速直线运动，受到的拉力与摩擦力为一对平衡力，大小相等，因压力大小和接触面粗糙程度不变，则受到摩擦力大小不变，故物体C在第4秒时受到的摩擦力大小为4N。

故答案为：（1）甲、丙；（2）大；（3）不需要；1.8；（4）4。

25．（7分）在测定额定电压为“2.5V”小灯泡电功率的分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。

（2）小明闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，则故障可能是　灯泡断路　。

（3）排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为　0.75　W。

（4）小华在进行实验数据处理时，算出了小灯泡的平均功率（如下表），你认为这样处理数据是　不合理　（选填“合理”或“不合理”）的。理由是　灯在不同电压下的功率不同　

（5）图2描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是　B　

【拓展】实验结束后，小明用学生电源（电压恒为15V）替换干电池，并将灯泡换成了三个阻值不同的定值电阻（阻值分别为10Ω、20Ω、30Ω），来探究电流与电阻的关系。已知滑动变阻器的最大阻值为60Ω，定值电阻两端的电压最小为　5　V。

【解答】解：（1）灯的额定电压为2.5V，电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：

（2）小明闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，则故障可能是灯泡断路；

（3）排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率为：

P＝UI＝2.5V×0.3A＝0.75W；

（4）灯在不同电压下的功率不同，故算出了小灯泡的平均功率没有意义，认为这样处理数据是不合理的。

（5）小灯泡与滑动变阻器串联，由公式可得，小灯泡功率：

P灯＝I2RL＝（）2RL，由上面表达式可知，滑动变阻器阻值R增大时，小灯泡的功率P减小，故CD错误；根据数学知识可知，灯泡的电功率与R的关系不是一次函数，则A错误；对比图象可知，应选B；

【拓展】

根据串联电路的规律及分压原理有：

＝，左边为一定值，右边也为一定值，当30Ω的定值电阻连入电路中时，对应的变阻器阻值最大，

此时电压表示数最小，

即

＝，故UV＝5V。

故答案为：（1）如上所示；（2）灯泡断路；（3）0.75；（4）不合理；灯在不同电压下的功率不同；（5）B；

【拓展】5。

四、计算应用题（本大题共2个小题；第26小题7分，第27小题9分，共16分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）

26．（7分）如图所示，薄壁圆柱形容器甲和圆柱体乙置于水平地面上。甲的底面积为2×10﹣2米2．乙的重力为60牛、底面积为3×10﹣2米2。

①求圆柱体乙对水平地面的压强p乙。

②若将一物体A分别浸没在容器甲的水中（水未溢出）、放在圆柱体乙上表面的中央时，水对容器甲底部压强的变化量与圆柱体乙对水平地面压强的变化量相等。求物块A的密度ρA

【解答】解：

（1）圆柱体乙置于水平地面上，圆柱体对地面的压力F＝G＝60N，

圆柱体乙对地面的压强：p乙＝＝＝2000Pa；

（2）设物体A的质量为m，体积为VA，

由于物块A浸没在容器甲的水中，则水对容器甲底部压强的增加量：

Δp1＝ρ水Δhg＝ρ水g，

由于物块A放在圆柱体乙上表面的中央，则圆柱体乙对地面压强的增加量：

Δp2＝＝＝，

已知Δp1＝Δp2，则：ρ水g＝，

所以物体A的密度：ρA＝＝＝1.5×103kg/m3。

答：①圆柱体乙对水平地面的压强为2000Pa；

②物块A的密度为1.5×103kg/m3。

27．（9分）如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示。（设电源电压保持不变），求：

（1）电源电压U是多少？

（2）通过定值电阻R2的电流是多少？

（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。

（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。

【解答】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。

（1）因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，

所以，电流表A的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，

电流表A1的量程为0～0.6A，分度值为0.02A，通过R1的电流I1＝0.3A，

因并联电路中各支路两端的电压相等，

由I＝可得，电源电压：U＝U1＝I1R1＝0.3A×30Ω＝9V；

（2）因并联电路中干路电流等于各支路电流之和，

所以通过电阻R2的电流：

I2＝I﹣I1＝1.5A﹣0.3A＝1.2A；

（3）由题知，用电阻Rx替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化；

若用Rx替换电阻R1，则电流表A1所在支路的电阻发生变化，电流表A1的示数会发生变化，同时干路电流也会发生变化，即电流表A的示数发生变化，不符合题意；

因此只能是用Rx替换电阻R2；

（4）替换后电流表示数减少了0.3A，则干路电流变为：

I′＝I﹣ΔI＝1.5A﹣0.3A＝1.2A，

根据并联电路中干路电流等于各支路电流之和可知，此时通过Rx的电流为：

Ix＝I′﹣I1＝1.2A﹣0.3A＝0.9A，

根据I＝可得Rx的阻值：

Rx＝＝＝10Ω。

答：（1）电源电压U是9V；

（2）通过定值电阻R2的电流是1.2A；

（3）Rx替换的是电阻R2。

（4）未知电阻Rx的阻值为10Ω。
