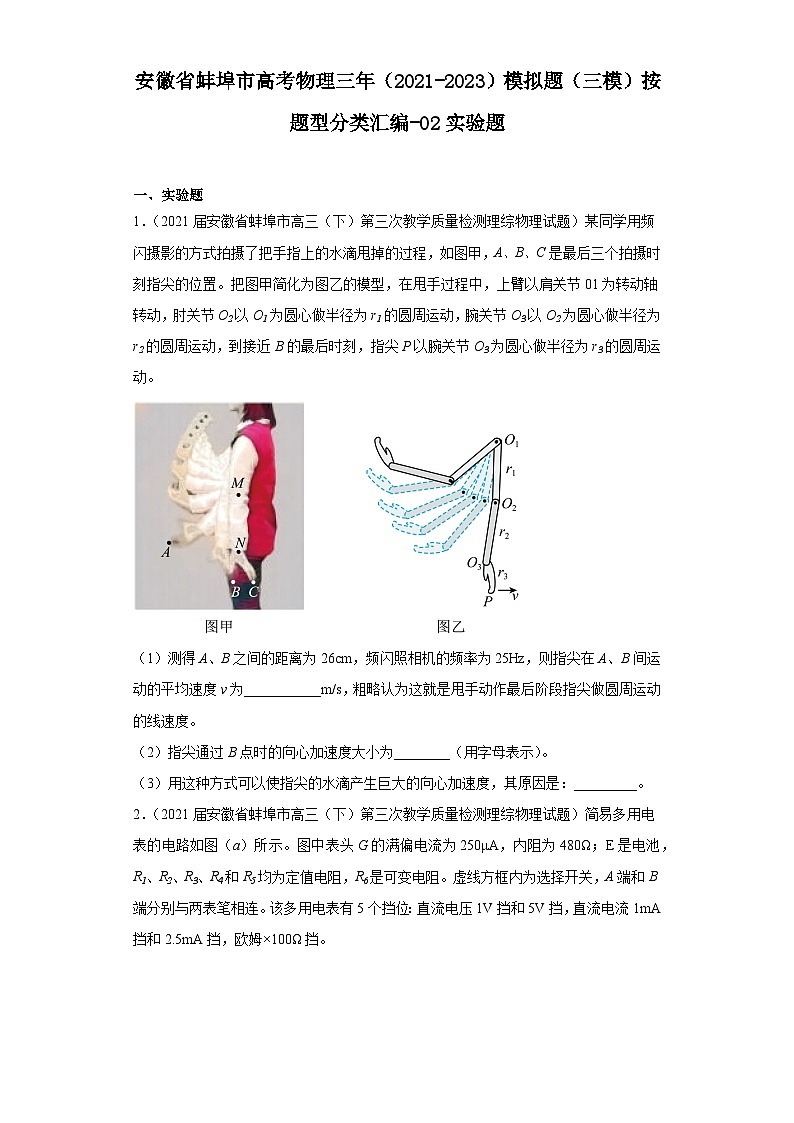

    安徽省蚌埠市高考物理三年(2021-2023)模拟题(三模)按题型分类汇编-02实验题第1页

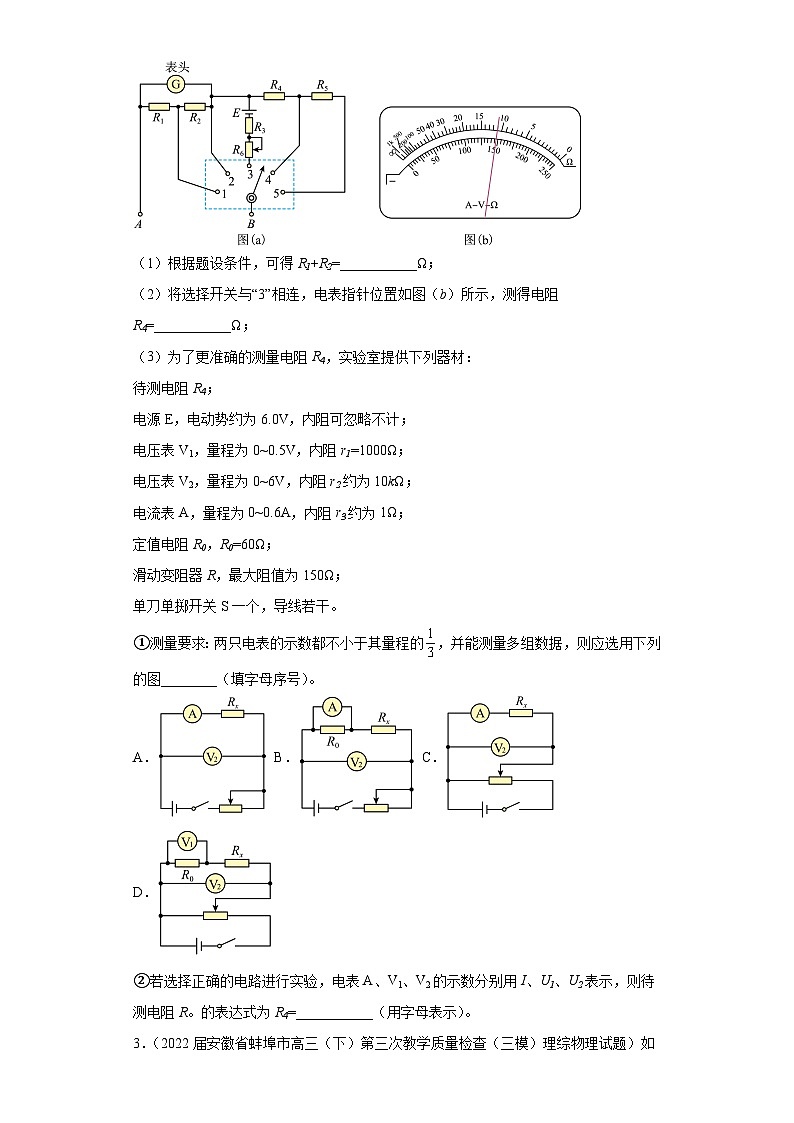

    安徽省蚌埠市高考物理三年(2021-2023)模拟题(三模)按题型分类汇编-02实验题第2页

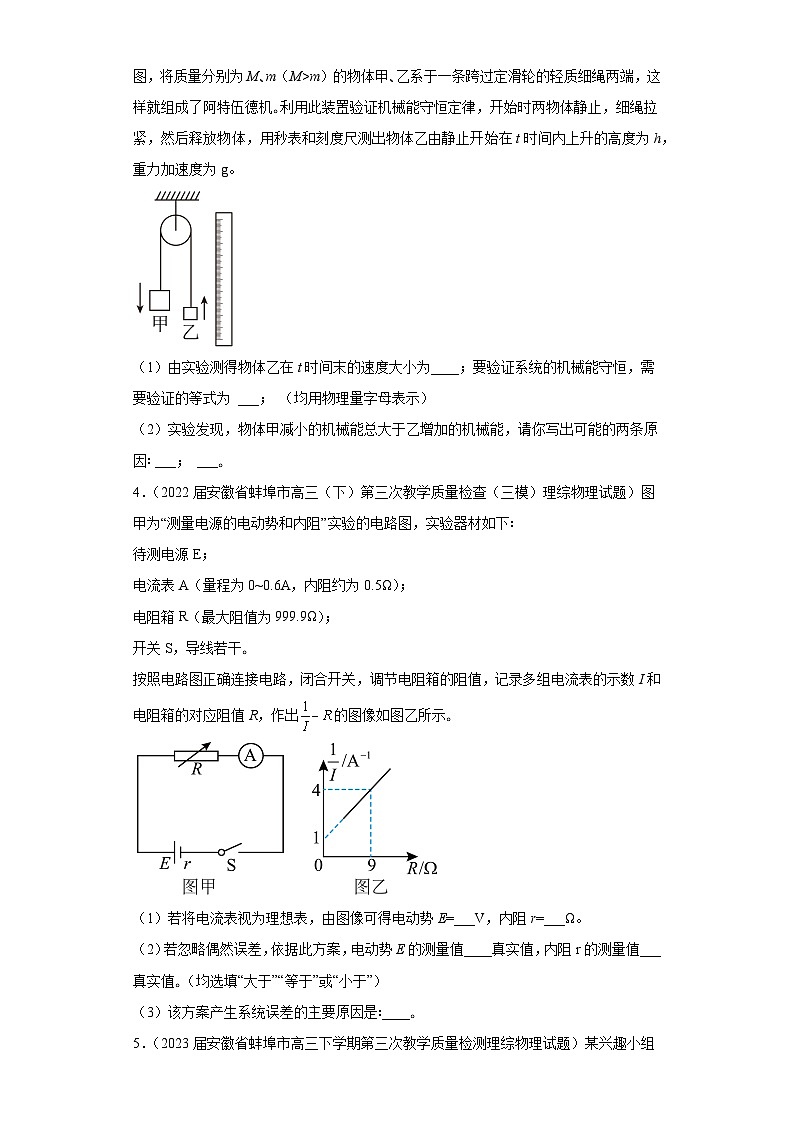

    安徽省蚌埠市高考物理三年(2021-2023)模拟题(三模)按题型分类汇编-02实验题第3页
    还剩7页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    安徽省蚌埠市高考物理三年(2021-2023)模拟题(三模)按题型分类汇编-02实验题

    展开

    这是一份安徽省蚌埠市高考物理三年(2021-2023)模拟题(三模)按题型分类汇编-02实验题,共10页。试卷主要包含了实验题等内容,欢迎下载使用。
    一、实验题
    1.(2021届安徽省蚌埠市高三(下)第三次教学质量检测理综物理试题)某同学用频闪摄影的方式拍摄了把手指上的水滴甩掉的过程,如图甲,A、B、C是最后三个拍摄时刻指尖的位置。把图甲简化为图乙的模型,在甩手过程中,上臂以肩关节01为转动轴转动,肘关节O2以O1为圆心做半径为r1的圆周运动,腕关节O3以O2为圆心做半径为r2的圆周运动,到接近B的最后时刻,指尖P以腕关节O3为圆心做半径为r3的圆周运动。
    (1)测得A、B之间的距离为26cm,频闪照相机的频率为25Hz,则指尖在A、B间运动的平均速度v为___________m/s,粗略认为这就是甩手动作最后阶段指尖做圆周运动的线速度。
    (2)指尖通过B点时的向心加速度大小为________(用字母表示)。
    (3)用这种方式可以使指尖的水滴产生巨大的向心加速度,其原因是:_________。
    2.(2021届安徽省蚌埠市高三(下)第三次教学质量检测理综物理试题)简易多用电表的电路如图(a)所示。图中表头G的满偏电流为250μA,内阻为480Ω;E是电池,R1、R2、R3、R4和R5均为定值电阻,R6是可变电阻。虚线方框内为选择开关,A端和B端分别与两表笔相连。该多用电表有5个挡位:直流电压1V挡和5V挡,直流电流1mA挡和2.5mA挡,欧姆×100Ω挡。
    (1)根据题设条件,可得R1+R2=___________Ω;
    (2)将选择开关与“3”相连,电表指针位置如图(b)所示,测得电阻R4=___________Ω;
    (3)为了更准确的测量电阻R4,实验室提供下列器材:
    待测电阻R4;
    电源E,电动势约为6.0V,内阻可忽略不计;
    电压表V1,量程为0~0.5V,内阻r1=1000Ω;
    电压表V2,量程为0~6V,内阻r2约为10kΩ;
    电流表A,量程为0~0.6A,内阻r3约为1Ω;
    定值电阻R0,R0=60Ω;
    滑动变阻器R,最大阻值为150Ω;
    单刀单掷开关S一个,导线若干。
    ①测量要求:两只电表的示数都不小于其量程的,并能测量多组数据,则应选用下列的图________(填字母序号)。
    A. B. C. D.
    ②若选择正确的电路进行实验,电表A、V1、V2的示数分别用I、U1、U2表示,则待测电阻R。的表达式为R4=___________(用字母表示)。
    3.(2022届安徽省蚌埠市高三(下)第三次教学质量检查(三模)理综物理试题)如图,将质量分别为M、m(M>m)的物体甲、乙系于一条跨过定滑轮的轻质细绳两端,这样就组成了阿特伍德机。利用此装置验证机械能守恒定律,开始时两物体静止,细绳拉紧,然后释放物体,用秒表和刻度尺测出物体乙由静止开始在t时间内上升的高度为h,重力加速度为g。
    (1)由实验测得物体乙在t时间末的速度大小为____;要验证系统的机械能守恒,需要验证的等式为 ___; (均用物理量字母表示)
    (2)实验发现,物体甲减小的机械能总大于乙增加的机械能,请你写出可能的两条原因∶ ___; ___。
    4.(2022届安徽省蚌埠市高三(下)第三次教学质量检查(三模)理综物理试题)图甲为“测量电源的电动势和内阻”实验的电路图,实验器材如下∶
    待测电源E;
    电流表A(量程为0~0.6A,内阻约为0.5Ω);
    电阻箱R(最大阻值为999.9Ω);
    开关S,导线若干。
    按照电路图正确连接电路,闭合开关,调节电阻箱的阻值,记录多组电流表的示数I和电阻箱的对应阻值R,作出的图像如图乙所示。
    (1)若将电流表视为理想表,由图像可得电动势E=___V,内阻r=___Ω。
    (2)若忽略偶然误差,依据此方案,电动势E的测量值____真实值,内阻r的测量值___真实值。(均选填“大于”“等于”或“小于”)
    (3)该方案产生系统误差的主要原因是∶____。
    5.(2023届安徽省蚌埠市高三下学期第三次教学质量检测理综物理试题)某兴趣小组利用如图甲所示装置在暗室中进行“探究机械能守恒定律”的实验。具体操作:通过调节螺丝夹子使漏斗中的水以间隔相同的时间T一滴滴的下落,再由大到小调节频闪仪发出白光的频率,直到第一次看到一串仿佛不动的水滴(如图乙所示),读出水滴对应在竖直固定的荧光刻度米尺上的值x(即将下落的水滴O的刻度值是0)。
    (1)频闪仪发出白光的频率满足______的条件时,即可第一次看到一串仿佛不动的水滴。
    (2)由频闪仪频率f和水滴的刻度值x可求出水滴的速度v,则水滴3的速度大小为______(用符号、、…和f表示)。
    (3)绘出图像是一条过原点的直线,若其斜率为______(在误差范围内),则说明水滴下落过程机械能守恒。(当地的重力加速度为g)
    6.(2023届安徽省蚌埠市高三下学期第三次教学质量检测理综物理试题)某兴趣小组测量一块电池的电动势和内阻。
    (1)先用多用表的“”电压档粗测电动势,指针位置如图甲所示,读数为______V。
    (2)实验室提供的器材有:
    电流表(量程,),电流表(量程,),定值电阻(),定值电阻(),滑动变阻器(,),,待测电池,开关,导线。为了尽可能精确测量电池的电动势和内阻,小组设计图乙所示电路进行实验;
    ①实验时,需先将电流表______(填“”或“”)与定值电阻串联后改装为电压表,图乙中定值电阻应选______(填“”或“”);
    ②实验测得多组电流表的示数和电流表的示数,绘制出图像如图丙所示,依据图像可得电池的电动势为______V,内阻为______。(结果均保留一位小数)
    参考答案:
    1. 6.5 线速度很大,半径很小
    【详解】(1)[1]频闪照相机的频率为25Hz,则周期
    指尖在A、B间运动的平均速度
    (2)[2]到接近B的最后时刻,指尖P以腕关节O3为圆心做半径为r3的圆周运动,所以指尖通过B点时的向心加速度大小为
    (3)[3]到达B点前指尖有较大的转动半径,由
    知,这样可以使指尖获得很大的速度,到B点时,速度不变,半径突然变得很小,由
    知,向心加速度很大,所以用这种方式可以使指尖的水滴产生巨大的向心加速度的原因归结为:线速度很大,半径很小。
    2. 160 1100 D
    【详解】(1)[1]挡1和挡2都是电流挡,分析可知,挡1的量程大,挡2的量程小,因此挡2量程为1mA,因此
    (2)[2] 开关与“3”相连是欧姆×100Ω挡位,因此读数为1100Ω
    (3)[3]由于电流表量程太大,接入电路后最大电流没有超过总量程的,而电压表V1内阻已知,因此将电压表V1与定值电阻R0并联,改装成电流表接入电路满足条件;由于测量多组数据,滑动变阻器采用分压式接法。故选D。
    [4]根据欧姆定律

    整理得
    3. 滑轮的轴不光滑 滑轮有质量
    【详解】(1)[1]物体乙匀加速上升,则平均速度
    可得物体乙在t时间末的速度大小为
    [2]系统重力势能减小量
    动能增加量
    则要验证的关系是
    (2)[3][4]实验发现,物体甲减小的机械能总大于乙增加的机械能,可能的原因:滑轮的轴不光滑;滑轮有质量,转动时也有动能。
    4. 3 3 等于 大于 忽略了电流表分压
    【详解】(1)[1][2]由闭合电路欧姆定律
    可得
    可知
    所以有
    (2)[3][4]由已知电流表内阻不可忽略,因此由闭合电路欧姆定律
    可得
    故电动势的测量值等于真实值,内阻的测量值大于真实值。
    (3)[5]该方案产生系统误差的原因主要是电流表有分压作用。
    5. 2g
    【详解】(1)[1]由于由大到小调节频闪仪发出白光的频率,直到第一次看到一串仿佛不动的水滴可知此时频闪仪发出白光的频率等于液滴下落的频率,则有
    (2)[2]水滴做匀加速直线运动,某过程的平均速度等于该过程中间时刻的瞬时速度,则水滴3的速度大小为
    (3)[3]若机械能守恒,则有
    变形得
    可知,绘出图像是一条过原点的直线,在误差范围内若其斜率为2g,则说明水滴下落过程机械能守恒。
    6. 9.2 10.6 12.8
    【详解】(1)[1]根据电压表的读数规律,该读数为
    (2)①[2][3]根据上述电动势粗测值为9.2V,为了改装电压表的精度与安全,需要将电流表改装成10V的电压表,根据器材的数据,可知需先将电流表与定值电阻串联后改装为电压表,该改装表的量程为
    ②[4][5]根据上述,结合电路图有
    变形有
    结合图丙有

    解得
