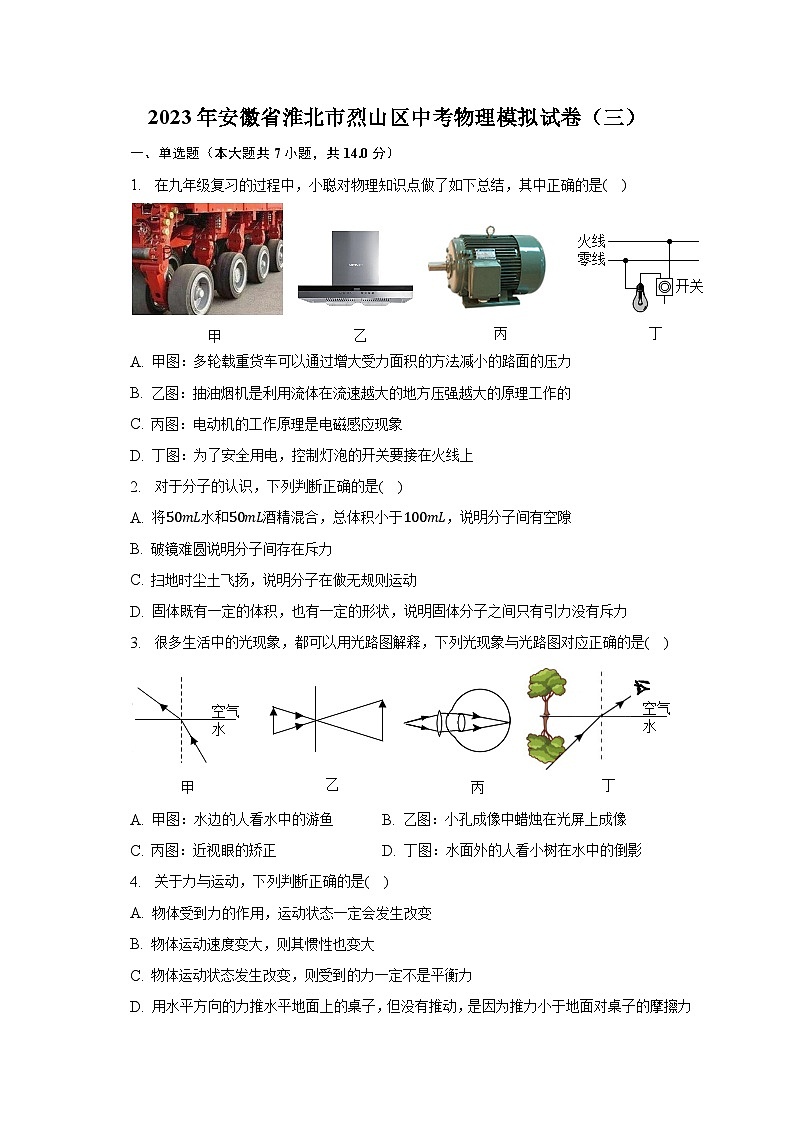

2023年安徽省淮北市烈山区中考物理模拟试卷（三）-普通用卷

这是一份2023年安徽省淮北市烈山区中考物理模拟试卷（三）-普通用卷，共17页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。

1. 在九年级复习的过程中，小聪对物理知识点做了如下总结，其中正确的是( )
A. 甲图：多轮载重货车可以通过增大受力面积的方法减小的路面的压力
B. 乙图：抽油烟机是利用流体在流速越大的地方压强越大的原理工作的
C. 丙图：电动机的工作原理是电磁感应现象
D. 丁图：为了安全用电，控制灯泡的开关要接在火线上
2. 对于分子的认识，下列判断正确的是( )
A. 将50mL水和50mL酒精混合，总体积小于100mL，说明分子间有空隙
B. 破镜难圆说明分子间存在斥力
C. 扫地时尘土飞扬，说明分子在做无规则运动
D. 固体既有一定的体积，也有一定的形状，说明固体分子之间只有引力没有斥力
3. 很多生活中的光现象，都可以用光路图解释，下列光现象与光路图对应正确的是( )
A. 甲图：水边的人看水中的游鱼B. 乙图：小孔成像中蜡烛在光屏上成像
C. 丙图：近视眼的矫正D. 丁图：水面外的人看小树在水中的倒影
4. 关于力与运动，下列判断正确的是( )
A. 物体受到力的作用，运动状态一定会发生改变
B. 物体运动速度变大，则其惯性也变大
C. 物体运动状态发生改变，则受到的力一定不是平衡力
D. 用水平方向的力推水平地面上的桌子，但没有推动，是因为推力小于地面对桌子的摩擦力

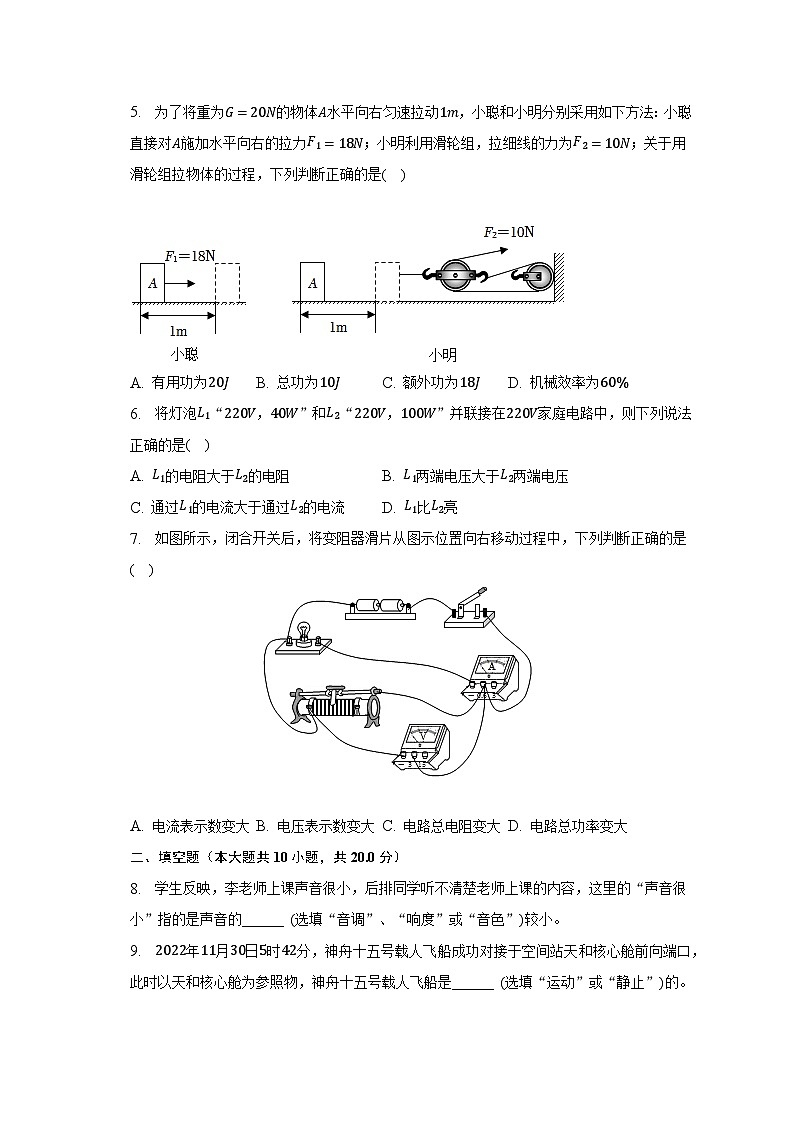

5. 为了将重为G=20N的物体A水平向右匀速拉动1m，小聪和小明分别采用如下方法：小聪直接对A施加水平向右的拉力F1=18N；小明利用滑轮组，拉细线的力为F2=10N；关于用滑轮组拉物体的过程，下列判断正确的是( )
A. 有用功为20JB. 总功为10JC. 额外功为18JD. 机械效率为60%
6. 将灯泡L1“220V，40W”和L2“220V，100W”并联接在220V家庭电路中，则下列说法正确的是( )
A. L1的电阻大于L2的电阻B. L1两端电压大于L2两端电压
C. 通过L1的电流大于通过L2的电流D. L1比L2亮
7. 如图所示，闭合开关后，将变阻器滑片从图示位置向右移动过程中，下列判断正确的是( )
A. 电流表示数变大B. 电压表示数变大C. 电路总电阻变大D. 电路总功率变大
二、填空题（本大题共10小题，共20.0分）
8. 学生反映，李老师上课声音很小，后排同学听不清楚老师上课的内容，这里的“声音很小”指的是声音的______ (选填“音调”、“响度”或“音色”)较小。
9. 2022年11月30日5时42分，神舟十五号载人飞船成功对接于空间站天和核心舱前向端口，此时以天和核心舱为参照物，神舟十五号载人飞船是______ (选填“运动”或“静止”)的。

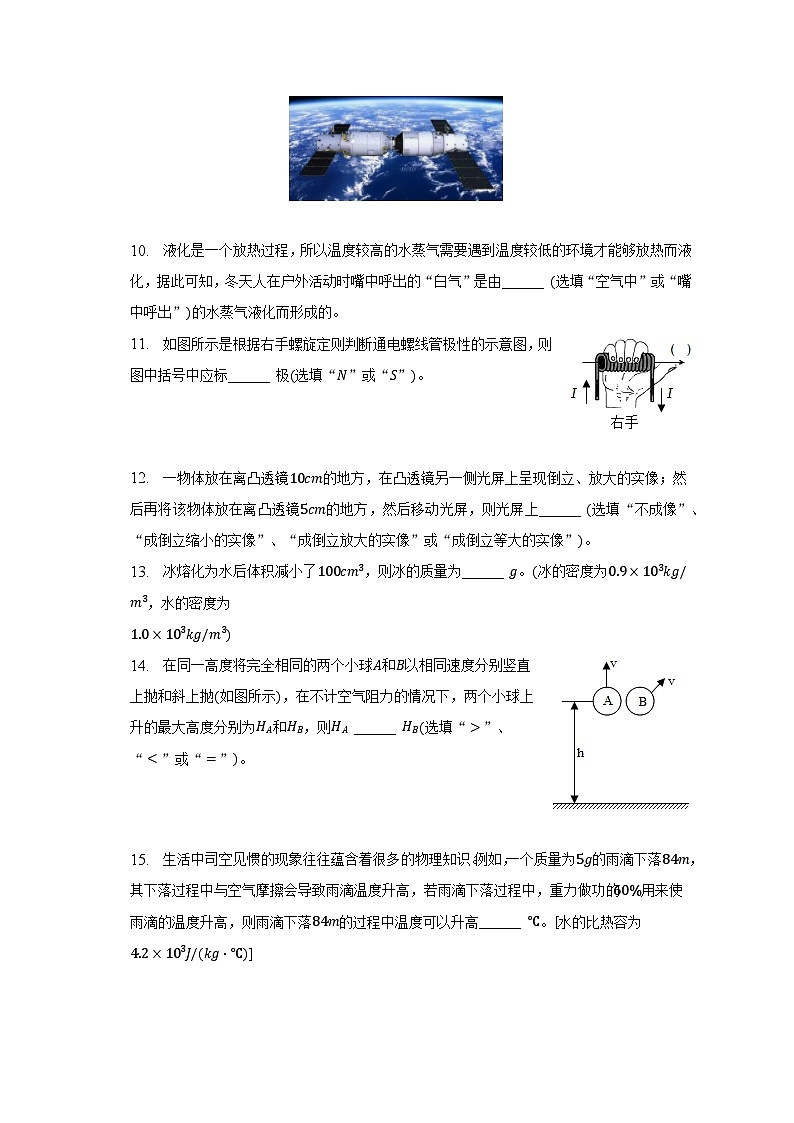

10. 液化是一个放热过程，所以温度较高的水蒸气需要遇到温度较低的环境才能够放热而液化，据此可知，冬天人在户外活动时嘴中呼出的“白气”是由______ (选填“空气中”或“嘴中呼出”)的水蒸气液化而形成的。
11. 如图所示是根据右手螺旋定则判断通电螺线管极性的示意图，则图中括号中应标______ 极(选填“N”或“S”)。
12. 一物体放在离凸透镜10cm的地方，在凸透镜另一侧光屏上呈现倒立、放大的实像；然后再将该物体放在离凸透镜5cm的地方，然后移动光屏，则光屏上______ (选填“不成像”、“成倒立缩小的实像”、“成倒立放大的实像”或“成倒立等大的实像”)。
13. 冰熔化为水后体积减小了100cm3，则冰的质量为______ g。(冰的密度为0.9×103kg/m3，水的密度为
1.0×103kg/m3)
14. 在同一高度将完全相同的两个小球A和B以相同速度分别竖直上抛和斜上抛(如图所示)，在不计空气阻力的情况下，两个小球上升的最大高度分别为HA和HB，则HA ______ HB(选填“>”、“<”或“=”)。
15. 生活中司空见惯的现象往往蕴含着很多的物理知识。例如，一个质量为5g的雨滴下落84m，其下落过程中与空气摩擦会导致雨滴温度升高，若雨滴下落过程中，重力做功的60%用来使雨滴的温度升高，则雨滴下落84m的过程中温度可以升高______ ℃。[水的比热容为
4.2×103J/(kg⋅℃)]
16. 如图所示是手机电池使用过程中的某个参数，当手机电池还剩25%的电量时，如果正常使用，预计继续使用8小时20分钟，若改成省电模式，则预计继续使用10小时00分钟，据此可知，手机正常使用时的耗电功率P1与省电模式下耗电功率P2的比值为P1：P2= ______ 。
17. 如图甲所示是灯泡L和电阻R的I−U图像，当将该灯泡L和R按照图乙所示方式连入电路时，电流表示数为0.4A，则此整个电路在1min时间内消耗的电能为______ J。
三、实验探究题（本大题共3小题，共16.0分）
18. 如图所示为“探究二力平衡条件”的实验装置：
(1)某同学进行了如下实验操作：在两侧托盘内放上质量相等的砝码，小车保持静止状态；将小车扭转一个角度后释放，观察小车是否仍能保持静止。这一操作的目的是为了研究______ ；
(2)若把图中的小车换成硬纸板，则可以更加方便的研究“二力平衡条件”中的______ 。
A.大小相等
B.方向相反
C.作用在一条直线上
D.作用在同一物体上
19. 为了“探究浸在液体中的物体所受浮力与排开液体重力大小之间的关系”，某同学进行了如图所示的实验探究，甲、乙、丙、丁四个图中弹簧测力计的示数依次为F1、F2、F3、F4。

(1)实验操作的最佳的顺序为______ ；
(2)多次实验后，若物体所受浮力F浮= ______ 与物体排开液体重力G排均相等，则可以得到结论：浸在液体中的物体所受浮力大小等于被物体排开液体所受重力的大小。
(3)若选用木块进行该实验，即木块会漂浮在水面上，则乙图不需要再利用弹簧测力计测量，根据二力平衡可以分析出：木块所受浮力F浮=G木，根据(2)的结论可以分析出：G木 ______ G排。(选填“>”、“<”或“=”
)
20. 为了测量额定电压为2.5V的小灯泡正常发光时的电阻值，某同学连接了如下实物电路：

(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，并在图中补画出正确的连线；
(2)改正电路、排除一切故障后，同学们为了测量灯泡在正常发光时的电阻，接下来应进行的操作______ ；
(3)改正后的部分电路如图2所示，则此时测出的电阻值比灯泡的实际电阻偏______ 。
四、计算题（本大题共3小题，共20.0分）
21. 如图所示，在A点分别施加拉力F1和F2时，轻质杠杆OA均能在水平位置保持静止。
(1)请画出F2的力臂；
(2)证明：F122. 如图所示，容器自身重力为1N，底面积为100cm2，容器内盛有质量为1kg、体积为800cm3、深度为6cm的液体，请计算：
(1)液体对容器底的压强p1；
(2)容器对水平桌面的压强p2。
23. 如图所示，电源电压保持不变，R1为定值电阻，R2为电阻箱，当R2=10时，电流表示数为0.5A；当R2=30Ω时，电流表示数为0.3A；请计算：
(1)定值电阻R1的阻值和电源电压U；
(2)若电流表使用的量程为0～0.6A，求R2允许接入电路的最小阻值。
答案和解析
1.【答案】D
【解析】解：A.多轮载重货车，是在压力一定时，增大受力面积来减小压强，故A错误；
B.由流体压强与流速的关系可知，流速越大的位置压强越小，抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出，故B错误；
C.电动机的工作原理是通电导体在磁场受力运动，故C错误；
D.控制灯泡的开关接在火线上，断开开关，切断火线，操作电路更安全，故D正确。
故选：D。
(1)减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强；
(2)流体中，流速大的地方压强小；
(3)电动机的工作原理是通电导体在磁场受力运动；
(4)开关的接法：火线首先进入开关，再进入灯泡。
本题考查了生活中常见的物理现象，要理论联系实际，用物理知识去分析解释。
2.【答案】A
【解析】解：A、将50mL水和50mL酒精混合，总体积小于100mL，说明分子间有间隙，故A正确；
B、玻璃分子间的距离较大，分子间的作用力就十分微弱，分子间几乎没有作用力，故B错误；
C、尘土飞扬是固体小颗粒的运动，属于机械运动，不是分子的运动，故C错误；
D、固体既有一定的体积，也有一定的形状，固体分子之间存在相互作用的引力和斥力，故D错误。
故选：A。
(1)分子间存在间隙；
(2)分子间存在着相互作用的引力和斥力；
(3)分子不停地做无规则运动；
(4)固体既有一定的体积，又有一定的形状，是因为分子间的作用力很大。
本题主要考查学生对分子动理论知识的了解和掌握。
3.【答案】A
【解析】解：
A、鱼反射的光斜射到水面上，会发生折射现象，当光进入空气中后远离法线，射入人的眼睛，而人眼由于错觉，认为光始终沿直线传播，逆着光的方向看上去而形成的虚像，所以比实际位置高，所以看见水中的鱼，实际是变浅了的鱼虚像，故A正确；
B、小孔成像是由光的直线传播形成的，蜡烛在光屏上成倒立的实像，故B错误；
C、近视眼成像时，像成在视网膜的前方，需要配戴凹透镜矫正，故C错误；
D、倒影属于平面镜成像，是由光的反射形成的，故D错误。
故选：A。
(1)光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等；
(2)光在同种均匀介质中沿直线传播；
(3)凹透镜可以矫正近视眼；
(4)倒影是由光的反射形成的。
本题考查了光的折射、反射以及近视眼的矫正，知识面比较广，属于光学基础知识的考查。
4.【答案】C
【解析】解：A.物体受到力的作用时，如果是平衡力，则运动状态不会发生改变，故A错误；
B.惯性只与物体的质量有关，物体运动速度变大，质量不变，惯性不变，故B错误；
C.力是改变物体运动状态的原因，所以物体运动状态发生改变时，一定受到力的作用，故C正确；
D.用水平方向的力推静止在水平地面上的桌子没有推动，桌子处于平衡状态，则在水平方向上受的力是平衡力，摩擦力和推力的大小相等，故D错误。
故选：C。
(1)物体不受力或受平衡力时，总保持静止状态或匀速直线运动状态；
(2)惯性是物体保持原来运动状态不变的性质，只与物体的质量有关；
(3)力是改变物体运动状态的原因，物体受非平衡力作用时，其运动状态会发生变化；物体受到平衡力作用时，其运动状态不变；
(4)当物体处于静止状态或匀速直线运动状态时，物体受到的力平衡，利用二力平衡条件进行解答。
明确物体的受力情况，及在不同受力情况下所处的运动状态是解答此题的关键；还要深刻理解力与运动之间的关系。
5.【答案】D
【解析】解：A、由题意可知，小明使用滑轮组做的有用功与小聪直接拉动物体做的功相等，因此有用功：W有=F1s=18N×1m=18J，故A错误；
B、由图可知n=3，绳子自由端移动的距离：s=ns物=3×1m=3m，
拉力做的总功：W总=Fs=10N×3m=30J，故B错误；
C、额外功：W额=W总−W有=30J−18J=12J，故C错误；
D、滑轮组的机械效率：η=W有W总×100%=18J30J×100%=60%，故D正确。
故选：D。
(1)利用W有=F1s求有用功；
(2)由图可知n=3，绳子自由端移动的距离s=ns物，利用W总=Fs求拉力做的总功；
(3)利用W总=W有+W额求额外功；
(4)利用η=W有W总×100%求滑轮组的机械效率。
本题考查了使用滑轮组时有用功、总功和机械效率的计算，关键是从图中得出滑轮组绳子的有效股数。
6.【答案】A
【解析】解：A、灯泡L1的阻值R1=U额12P额1=(220V)240W=1210Ω，
灯泡L2的阻值R2=U额22P额2=(220V)2100W=484Ω，所以灯泡L1的阻值大于灯泡L2的阻值，故A正确。
BC、根据并联的电路的特点知，两个灯泡的实际电压相等，都等于额定电压，则实际功率都等于额定功率，根据P=UI知，灯泡L2的电流大，故BC错误；
D、由于两个灯泡都正常发光，际功率都等于额定功率，L2的实际功率较大，故L ​2较亮，故D错误。
故选：A。
(1)由灯泡铭牌可知，根据P=UI=U2R可求出灯泡L1、L2的阻值。
(2)根据并联的电路的特点确定电压关系，根据P=UI比较电流大小；
(3)灯泡的亮度由实际功率决定。
本题考查并联的特点和电功率的公式，关键是知道实际功率与额定功率的关系。
7.【答案】C
【解析】解：由图可知，灯泡和滑动变阻器并，电压表测量电源的电压，电流表测量通过灯泡的电流；
由于电源电压不变，所以电压表示数不变；
闭合开关后，将变阻器滑片从图示位置向右移动过程中，滑动变阻器连入的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；
并联电路各支路互不影响，所以通过灯泡的电流不变，电流表示数不变；
根据并联电路的电流规律可知，干路中的电流变小，根据R=UI可知，电路的总电阻变大；
电源电压不变，电路中的电流变小，根据P=UI可知，电路的总功率变小；
综上所述，故C正确。
故选：C。
由图可知，灯泡和滑动变阻器并，电压表测量电源的电压，电流表测量通过灯泡的电流；
根据滑片移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律分析通过滑动变阻器电流的变化；根据并联电路的特点分析通过灯泡电流的变化；根据并联电路的电流规律分析干路中电流的变化；根据R=UI分析总电阻的变化；根据P=UI分析电路总功率的变化。
本题考查了欧姆定律、并联电路的电流关系、电路的动态分析、电功率计算公式的应用，虽知识点多，但都属于基础知识，难度不大。
8.【答案】响度
【解析】解：李老师上课声音很小，这里的小指的是响度小。
故答案为：响度。
响度是指声音的强弱，它与物体振幅和距离发声体的远近有关。
本题主要考查学生对响度在生活中具体应用的了解情况，是一道声学的基础题。
9.【答案】静止
【解析】解：神舟十五号载人飞船成功对接于空间站天和核心舱前向端口，此时神舟十五号载人飞船与天和核心舱之间没有位置的变化，所以以天和核心舱为参照物，神舟十五号载人飞船是静止的。
故答案为：静止。
判断物体是运动还是静止，分析物体和参照物之间的位置是否发生变化．
本题考查了运动和静止的相对性，属于基础知识。
10.【答案】嘴中呼出
【解析】解：冬天人在户外活动时嘴中呼出的“白气”，是嘴中呼出的水蒸气遇冷形成的小水珠，是液化现象。
故答案为：嘴中呼出。
物质由气态变成液态是液化。
此题对冬天人在户外活动时嘴中呼出的“白气”现象进行了考查，要知道白气不是水蒸气，而是小水珠，是液化现象。
11.【答案】N
【解析】解：由图知，螺线管中正面的电流方向向下，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的螺线管右端为N极，左端为S极。
故答案为：N。
右手螺旋定则又叫安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
对于一个通电螺线管，只要知道电流的方向、线圈的绕法、螺线管的N、S极这三个因素中的任意两个，我们就可以据安培定则判断出另一个。
12.【答案】不成像
【解析】解：(1)当物距为10cm时，在凸透镜另一侧光屏上能得到一个倒立放大的实像，所以2f>10cm>f，即10cm>f>5cm。
(2)当物体移到离透镜5cm处时，u故答案为：不成像。
凸透镜成像的三种情况：
u>2f，成倒立、缩小的实像。
2f>u>f，成倒立、放大的实像。
u首先根据物距和焦距的关系解不等式，求出焦距。然后根据物距和焦距的关系判断凸透镜的成像情况。
掌握凸透镜成像的三种情况，能根据物距和焦距的关系求出焦距，根据物距和焦距的关系判断成像情况。
13.【答案】900
【解析】解：冰熔化为水后质量不变，即m冰=m水，
体积减小了100cm3，根据ρ=mV可得V=mρ，所以有：m冰ρ冰−m冰ρ水=100cm3，
冰的密度为0.9×103kg/m3=0.9g/cm3，水的密度为1.0×103kg/m3=1.0g/cm3，
代入数值可解得：冰的质量m冰=900g。
故答案为：900。
冰熔化为水后质量不变，体积减小了100cm3，利用密度公式列出等式求解冰的质量。
此题考查密度公式的应用，知道冰熔化为水后质量不变，利用密度公式列出等式是关键。
14.【答案】>
【解析】解：在同一高度，以相同的速度v，抛出完全相同的A、B两小球，A竖直向上抛，B斜向上抛，小球的质量不变，高度相同，重力势能相同，速度相同，动能相同，机械能为动能和势能的和，所以小球的机械能是相同的，不计空气阻力，小球在运动的过程中机械能保持不变；
在到达最高点时，小球A的速度为0，小球B在水平方向上有一定的速度，所以小球B的动能大于小球A的动能，由于机械能不变，则小球B的重力势能要小于小球A的重力势能，则HA>HB。
故答案为：>。
动能的大小与质量、速度有关，重力势能的大小与质量和高度有关；机械能为动能和势能的和。
本题考查了动能和重力势能的影响因素、机械能的转化和守恒，难度不大。
15.【答案】0.12
【解析】解：重力对雨滴做的功：
W=Gh=mgh=5×10−3kg×10N/kg×84m=4.2J；
由题知，雨滴吸收的热量：Q吸=W×60%=4.2J×60%=2.52J，
由Q吸=cmΔt得，雨滴升高的温度：
Δt=Q吸cm=2.52J4.2×103J/(kg×℃)×5×10−3kg=0.12℃。
故答案为：0.12。
知道雨滴的质量、下落高度，利用W=Gh=mgh求重力做的功；
根据Q吸=W×60%求出雨滴吸收的热量，再根据Q吸=cmΔt求出雨滴温度的升高值。
本题利用雨滴下落这一常见的现象考查了学生对重力公式、功的公式、吸热公式的了解与掌握，因为数值较小，要细心计算，比较容易出错！
16.【答案】6：5
【解析】解：由题意可知，两种模式下，电池提供的电能相同，正常使用时的时间t=8h20min=8×3600s+20×60s=30000s，省电模式时的时间t′=10h=10×3600s=36000s，
由P=Wt可知，手机正常使用时的耗电功率P1与省电模式下耗电功率P2之比：P1P2=WtWt′=t′t=36000s30000s=65。
故答案为：6：5。
根据P=Wt求手机正常使用时的耗电功率P1与省电模式下耗电功率P2之比。
本题考查电功率公式的应用，难度不大，但要注意比和比值的区别。
17.【答案】120
【解析】解：闭合开关，灯泡和定值电阻串联，电流表测量电路电流。
电流表示数为0.4A，根据串联电路的电流特点可知通过定值电阻和灯泡的电流均为0.4A，从图中可知灯泡和定值电阻两端的电压分别为1V、4V，根据串联电路的电压特点可知电源电压U=U1+U2=1V+4V=5V，
整个电路在1min时间内消耗的电能W=UIt=5V×0.4A×60s=120J。
故答案为：120。
闭合开关，灯泡和定值电阻串联，电流表测量电路电流。
电流表示数为0.4A，根据串联电路的电流特点可知通过定值电阻和灯泡的电流，从图中可知灯泡和定值电阻两端的电压，根据串联电路的电压特点可知电源电压，根据W=UIt得出整个电路在1min时间内消耗的电能。
本题考查电能的计算，是一道综合题。
18.【答案】两个平衡的力是否作用在同一条直线上 D
【解析】解：(1)把小车转过一个角度，然后松手，观察到小车转动，最后恢复到静止状态，说明小车在水平方向上受到的两个力在同一条直线上时才能平衡，故这样做的目的是为了探究两个平衡的力是否作用在同一条直线上。
(2)探究二力必须作用在同一物体上，实验时可将物体分成两个物体，而小卡片比小车更容易被分成两个物体，因此乙装置更适合探究不在同一物体上的两个力能否平衡，故选：D。
故答案为：(1)两个平衡的力是否作用在同一条直线上；(2)D。
(1)二力平衡的条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上；
(2)小车不容易分成两个物体，卡片容易分成两个，据此解答。
本题考查二力平衡条件的探究实验，掌握二力平衡条件是解答本题的关键。
19.【答案】丁、甲、乙、丙 F1−F2 =
【解析】解：(1)在探究“浸在液体中的物体所受浮力跟它排开液体所受重力的关系”时，要比较浮力大小与排开水的重力之间的关系，所以，需要先测出空桶的重力和小石块在空气中的重力，这样才能够正确地测出小石块受到的浮力和排开水的重力，因此实验操作的最佳的顺序为：丁、甲、乙、丙；
(2)在甲图中，G=F1，根据称重法，比较甲、乙两图，浸没在水中的物体所受浮力的大小为：F浮=G−F2=F1−F2；若物体所受浮力F浮与物体排开液体重力G排均相等，则可以得到结论：浸在液体中的物体所受浮力大小等于被物体排开液体所受重力的大小；
(3)若选用木块进行该实验，木块会漂浮在水面上，则乙图不需要再利用弹簧测力计测量，根据二力平衡可以分析出：木块所受浮力F浮=G木，根据(2)的结论可知：木块所受浮力F浮=G排，因此G木=G排。
故答案为：(1)丁、甲、乙、丙；(2)F1−F2；(3)=。
(1)根据实验目的，要比较浮力大小与排开水的重力之间的关系，所以需要先测出空桶的重力和小石块在空气中的重力，这样才能够正确地测出小石块受到的浮力和排开水的重力，据此确定合理的实验顺序。
(2)根据称重法求出浮力为F1−F2。
(3)木块漂浮在水面上，根据二力平衡可以分析出：木块所受浮力F浮=G木，根据(2)的结论可知：木块所受浮力F浮=G排，据此判断G木和G排的关系。
本题是一道综合题，综合考查了学生的实验和计算能力，理解阿基米德原理是解答本题的关键。
20.【答案】调节滑动变阻器，使电压表示数为2.5V，读出并记下电流表示数，然后由R=UI求出灯泡正常发光时的电阻 小
【解析】解：(1)原电路图中，灯泡与滑动变阻器并联，电压表串联在电路中是错误的，在测小灯泡正常发光时的电阻实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
(2)为了测量灯泡在正常发光时的电阻，正确的操作步骤是：调节滑动变阻器，使电压表示数为2.5V，读出并记下电流表示数，然后由R=UI求出灯泡正常发光时的电阻；
(3)如果考虑电表内阻对实验的影响，电压表测灯的电压是准确的；虽然与灯并联的电压表的内阻很大，但仍会有电流IV通过电压表，根据并联电路电流的特点，电流表的示数I等于通过灯的电流IL与通过电压表的电流IV之和，即I=IV+IL，灯的实际电阻R实=UIL，而现在测量出的电阻R求=UI=UIV+IL，因I>IL，所以，R求故答案为：(1)见解答图；(2)调节滑动变阻器，使电压表示数为2.5V，读出并记下电流表示数，然后由R=UI求出灯泡正常发光时的电阻；(3)小。
(1)在测小灯泡正常发光时的电阻实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；
(2)灯泡两端电压为额定电压时灯泡正常发光，根据R=UI求出灯泡正常发光时的电阻；
(3)分析电流表的示数与通过灯的电流大小关系，根据R=UI讨论。
本题测小灯泡正常发光时的电阻实验，考查了电路连接、实验操作和误差分析等知识。
21.【答案】解：(1)力臂是支点到力的作用线的距离，如图：

(2)F1的力臂是OA，根据杠杆平衡条件可得G×OB=F1×OA=F2×L2，
由图可知L2答：(1)见上图；(2)同上。
【解析】(1)力臂是支点到力的作用线的距离，据此画图；
(2)F1的力臂是OA，根据杠杆平衡条件分析即可。
本题考查力臂的画法和杠杆平衡条件的灵活运用，知道力臂是支点到力的作用线的距离。
22.【答案】解：(1)液体的密度为：
ρ=m液V液=1kg800×10−6m3=1.25×103kg/m3，
液体对容器底的压强：
p1=ρ液gh=1.25×103kg/m3×10N/kg×6×10−2m=750Pa；
(2)容器内液体的重力：
G液=m液g=1kg×10N/kg=10N，
容器对水平桌面的压力：
F=G总=1N+10N=11N，
容器对水平桌面的压强：
p2=FS=11N100×10−4m2=1100Pa。
答：(1)液体对容器底的压强为750Pa；
(2)容器对水平桌面的压强为1100Pa。
【解析】(1)已知液体的质量和体积，由密度公式求出其密度；由液体的压强公式p=ρgh求出液体对容器底的压强p1；
(2)容器对水平桌面的压力等于容器和液体的总重，由压强公式求出对桌面的压强p2。
本题考查了求液体密度、液体压强、固体压强等，难度不大。
23.【答案】解：(1)闭合开关，两电阻并联接入电路，电路表测干路电流，
并联电路干路电流等于各支路电流之和，并联电路各支路两端电压相等，
根据欧姆定律可得I=I1+I2=UR1+UR2，
代入数据可得UR1+U10Ω=0.5A------①，
UR1+U30Ω=0.3A------②，
①②联立可得R1=15Ω，U=3V；
(2)电流表使用的量程为0～0.6A，所以通过电路的最大电流为0.6A，
则通过滑动变阻器的最大电流：I2=I−I1=I−UR1=0.6A−3V15Ω=0.4A，
滑动变阻器接入电路的最小阻值：R2小=UI2=3V0.4A=7.5Ω。
答：(1)定值电阻R1的阻值为15Ω，电源电压为3V；
(2)R2允许接入电路的最小阻值为7.5Ω。
【解析】(1)闭合开关，两电阻并联接入电路，电路表测干路电流，根据并联电路电流规律、并联电路电压特点结合欧姆定律列方程可得定值电阻R1的阻值和电源电压；
(2)电流表使用的量程为0～0.6A，所以通过电路的最大电流为0.6A，根据并联电路电流规律计算通过滑动变阻器的最大电流，根据欧姆定律计算滑动变阻器接入电路的最小阻值。
本题考查并联电路特点和欧姆定律的灵活运用。
