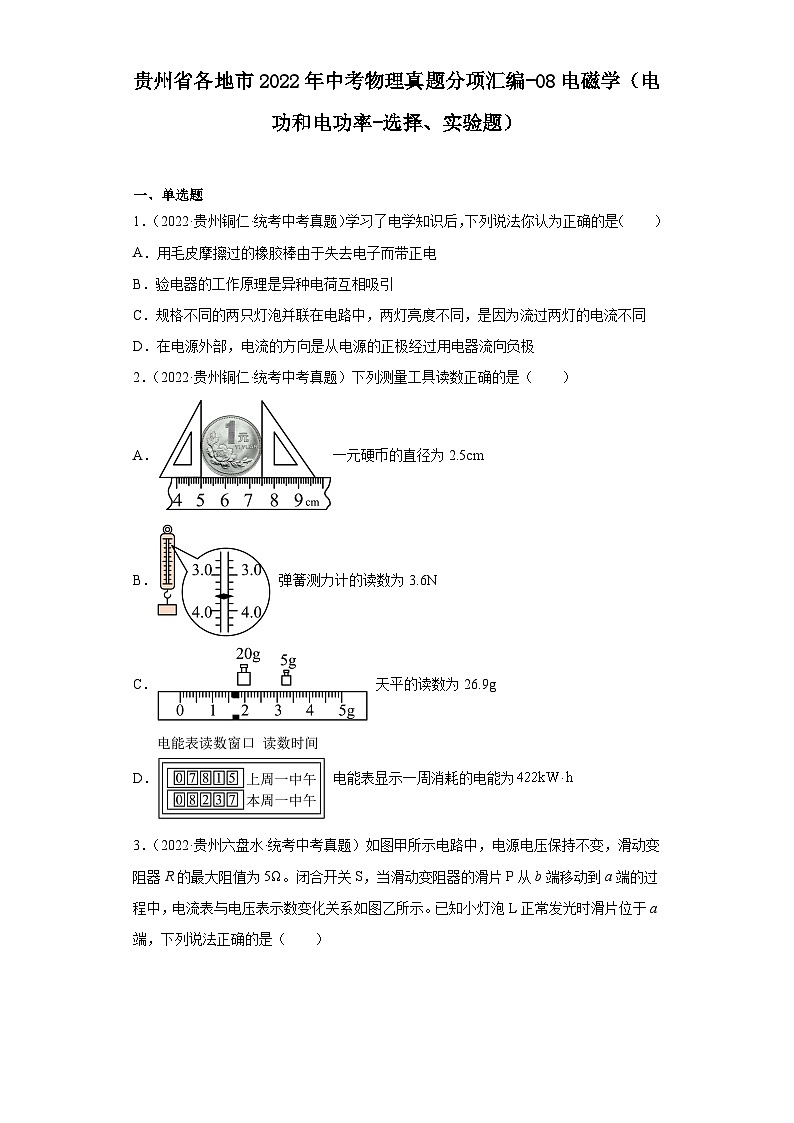

贵州省各地市2022年中考物理真题分项汇编-08电磁学（电功和电功率-选择、实验题）

这是一份贵州省各地市2022年中考物理真题分项汇编-08电磁学（电功和电功率-选择、实验题），共15页。试卷主要包含了单选题，多选题，实验题等内容，欢迎下载使用。

一、单选题
1．（2022·贵州铜仁·统考中考真题）学习了电学知识后，下列说法你认为正确的是（ ）
A．用毛皮摩擦过的橡胶棒由于失去电子而带正电
B．验电器的工作原理是异种电荷互相吸引
C．规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为流过两灯的电流不同
D．在电源外部，电流的方向是从电源的正极经过用电器流向负极
2．（2022·贵州铜仁·统考中考真题）下列测量工具读数正确的是（ ）
A．一元硬币的直径为2.5cm
B． 弹簧测力计的读数为3.6N
C． 天平的读数为26.9g
D． 电能表显示一周消耗的电能为

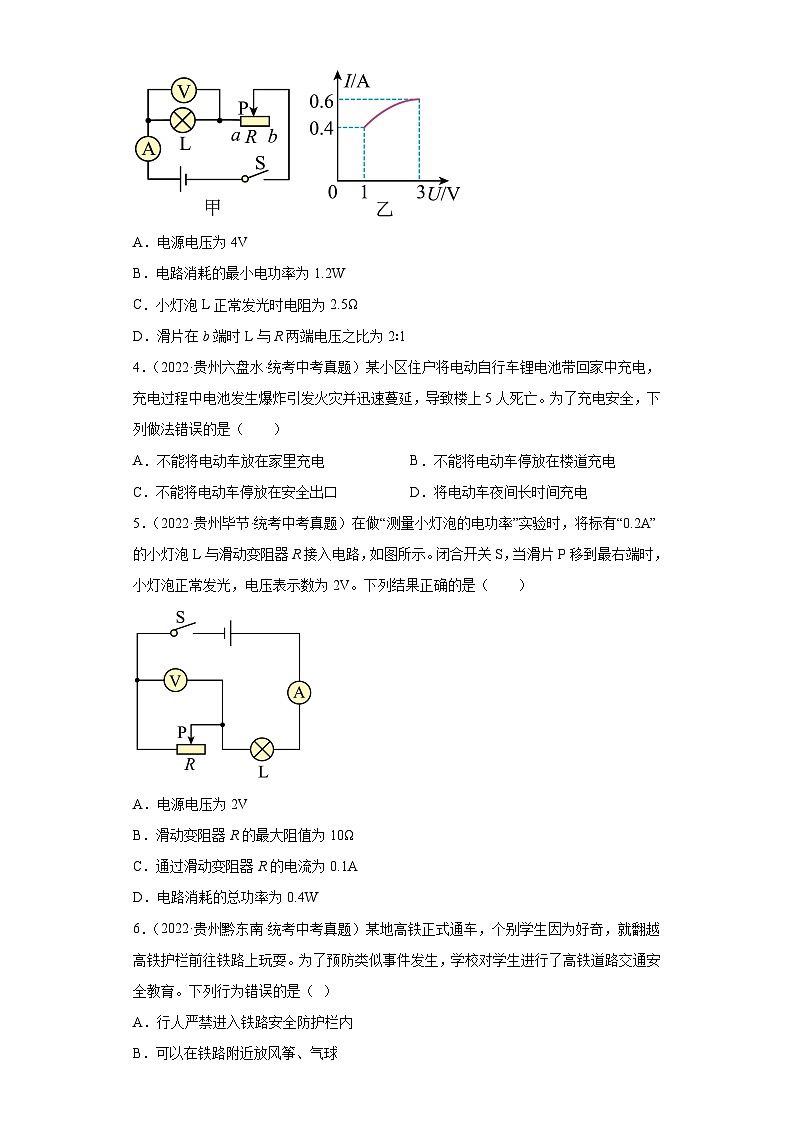

3．（2022·贵州六盘水·统考中考真题）如图甲所示电路中，电源电压保持不变，滑动变阻器R的最大阻值为5Ω。闭合开关S，当滑动变阻器的滑片P从b端移动到a端的过程中，电流表与电压表示数变化关系如图乙所示。已知小灯泡L正常发光时滑片位于a端，下列说法正确的是（ ）
A．电源电压为4V
B．电路消耗的最小电功率为1.2W
C．小灯泡L正常发光时电阻为2.5Ω
D．滑片在b端时L与R两端电压之比为2∶1
4．（2022·贵州六盘水·统考中考真题）某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。为了充电安全，下列做法错误的是（ ）
A．不能将电动车放在家里充电B．不能将电动车停放在楼道充电
C．不能将电动车停放在安全出口D．将电动车夜间长时间充电
5．（2022·贵州毕节·统考中考真题）在做“测量小灯泡的电功率”实验时，将标有“0.2A”的小灯泡L与滑动变阻器R接入电路，如图所示。闭合开关S，当滑片P移到最右端时，小灯泡正常发光，电压表示数为2V。下列结果正确的是（ ）
A．电源电压为2V
B．滑动变阻器R的最大阻值为10Ω
C．通过滑动变阻器R的电流为0.1A
D．电路消耗的总功率为0.4W
6．（2022·贵州黔东南·统考中考真题）某地高铁正式通车，个别学生因为好奇，就翻越高铁护栏前往铁路上玩耍。为了预防类似事件发生，学校对学生进行了高铁道路交通安全教育。下列行为错误的是（ ）
A．行人严禁进入铁路安全防护栏内
B．可以在铁路附近放风筝、气球
C．严禁击打列车
D．严禁向铁路抛物

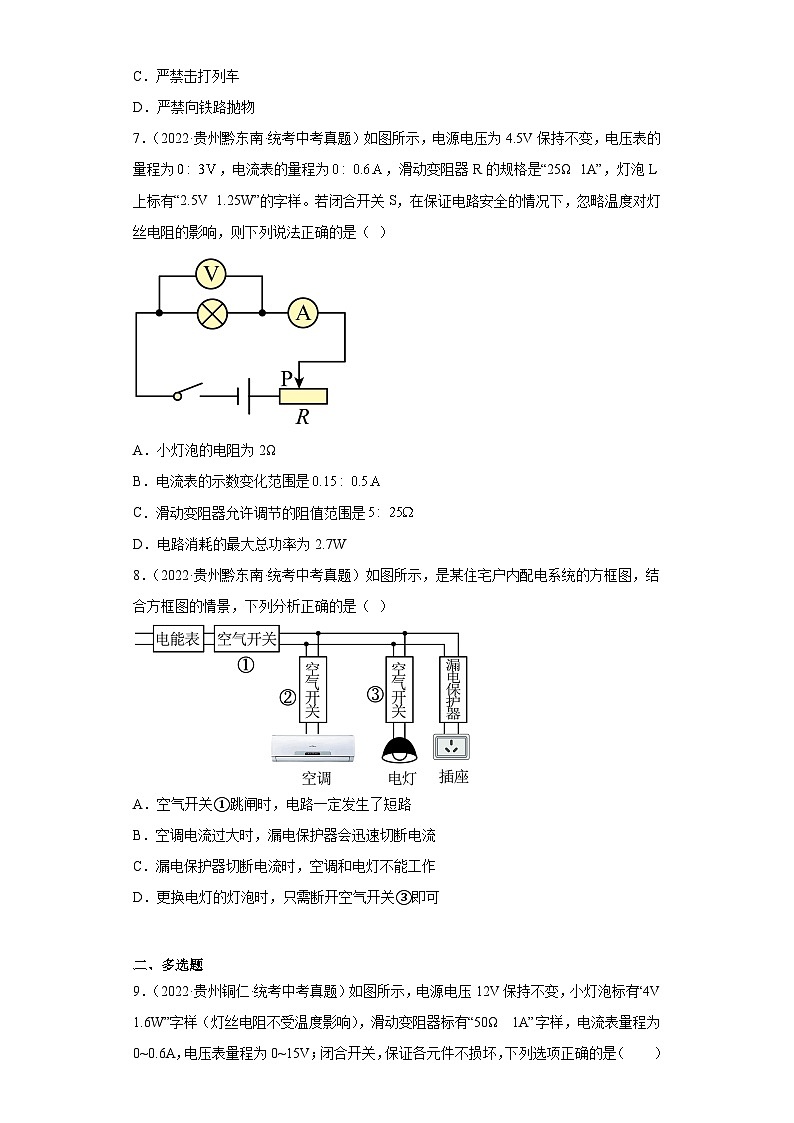

7．（2022·贵州黔东南·统考中考真题）如图所示，电源电压为4.5V保持不变，电压表的量程为，电流表的量程为，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ）
A．小灯泡的电阻为2Ω
B．电流表的示数变化范围是
C．滑动变阻器允许调节的阻值范围是
D．电路消耗的最大总功率为2.7W
8．（2022·贵州黔东南·统考中考真题）如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是（ ）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可
二、多选题
9．（2022·贵州铜仁·统考中考真题）如图所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50Ω 1A”字样，电流表量程为0~0.6A，电压表量程为0~15V；闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A．移动滑动变阻器滑片，小灯泡可能正常发光
B．电路中消耗的最大功率为4.8W
C．滑动变阻器两端电压变化范围为9~10V
D．当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为140J
10．（2022·贵州遵义·统考中考真题）如图甲所示电路，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的阻值变化范围为0~20Ω，R2为定值电阻。闭合开关S，滑片P在某两点间移动时电流表示数与电压表示数的变化关系图像如图乙所示。在保证电路安全的情况下，下列说法正确的是（ ）
A．R2的阻值为5Ω
B．R1消耗的最大电功率为4.05W
C．R2消耗的最大和最小电功率之差为1.152W
D．电压表的最小示数与最大示数之比为13∶14
11．（2022·贵州贵阳·统考中考真题）如图所示电路，电源电压恒为6V。闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，电流表的示数为1.8A。下列说法正确的是（ ）
A．通过R0的电流是1.2AB．R0的阻值是5Ω
C．当R为20Ω时，其电功率是7.2WD．当R为30Ω时，电路总功率是8.4W
三、实验题
12．（2022·贵州铜仁·统考中考真题）在“测量小灯泡的电功率”时，某同学选好实验器材开完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：
（1）请用笔画线代替导线将实物图连接完整_____；（要求导线不能交叉、考虑电流表量程的选择和滑动变阻器对电路的保护）
（2）连接好电路后，闭合开关，调节滑动变阻器滑片P的位置，眼睛观察表并记录小灯泡在多个工作状态下的电压（U）、电流（I）；
（3）根据测量数据，绘出小灯泡的I-U图像如图（b）所示，发现图线是一条曲线，该同学由此得出结论灯丝电阻随两端的电压升高而增大，这是一个错误结论，请你分析结论错误的原因：______；
（4）I-U图像中，Ix为额定电压下小灯泡的工作电流，电流表的示数如图（c）所示，小灯泡的额定功率为______ W；
（5）该同学了解小灯泡消耗功率的变化特点后，联想到已学知识通过定值电阻的电流随两端电压变化的关系，于是拆下滑动变阻器，选用一个R0=7.5Ω的定值电阻与小灯泡串联，接入电路，再次进行实验，此时小灯泡和定值电阻功率同为______ W。
13．（2022·贵州遵义·统考中考真题）某同学用如图甲所示的实物图测量额定电压为2.5V的小灯泡的电功率，其中电源为两节新干电池。
（1）请用笔画线代替导线帮该同学完成电路连接______；
（2）正确连接电路后，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示。此时小灯泡的电功率为______W；
（3）该同学还想利用此电路探究“电流与电阻的关系”，他分别用5Ω、10Ω、15Ω和20Ω的定值电阻替换小灯泡，并控制定值电阻两端电压始终为1.5V，则要完成实验，所用滑动变阻器的最大阻值不小于______Ω。
参考答案：
1．D
【详解】A．用毛皮摩擦过的橡胶棒得到电子带负电，用丝绸摩擦过的玻璃棒失去电子带正电，故A错误；
B．验电器的工作原理是同种电荷相互排斥，验电器带电，其金属箔片才会张开，故B错误；
C．规格不同的两只灯泡并联在电路中，两只灯泡两端的电压相等，通过灯泡的电流不同，根据P=UI可知，两灯的实际功率不同，所以两灯的亮度不同，故C错误；
D．电流从电源的正极出发，经过用电器，流回电源负极，在电源内部，电流从负极流到正极，故D正确。
故选D。
2．B
【详解】A．图中刻度尺的分度值为1mm，刻度尺读数时，要估读到分度值下一位，硬币左端对齐刻度5.00cm，硬币右端对齐刻度7.50cm，故一元硬币的直径为
7.50cm -5.00cm =2.50cm
故A错误；
B．图中弹簧测力计的分度值为0.2N，指针指示在3.0N下3格的位置，所以弹簧测力计的读数为3.6N，故B正确；
C．天平的读数为砝码质量加游码左边对齐的刻度，标尺上分度值为0.1g，所以游码在标尺上刻度为1.6g，故天平的读数为
20g+5g+1.6g=26.6g
故C错误；
D．电能表表盘上示数最后一位是小数，所以上周一中午示数为，本周一中午示数为，所以电能表显示一周消耗的电能为
故D错误。
故选B。
3．B
【详解】A．由图可知，小灯泡L与滑动变阻器串联，电压表测量小灯泡两端的电压；闭合开关S，当滑动变阻器的滑片P在a端时，电路中只有小灯泡L工作，此时电路中的电流最大为I最大＝0.6A，由图乙可知，电压表示数为3V，即电源电压为3V，故A错误；
B．当滑动变阻器的滑片P在b端时，滑动变阻器接入电路的电阻最大，电路中的总电阻最大，根据欧姆定律可知，电路中的电流最小，由图乙可知，最小电流I最小＝0.4A，电路消耗的最小电功率为
P最小＝UI最小＝3V×0.4A＝1.2W
故B正确；
C．小灯泡L正常发光时滑片位于a端，此时通过小灯泡的电流为
IL＝I大＝0.6A
小灯泡两端的电压
UL＝U＝3V
根据欧姆定律可知，小灯泡L正常发光时电阻为
故C错误；
D．当滑动变阻器的滑片P在b端时，电路中的电流最小，由图乙可知，小灯泡两端的电压，根据串联电压的特点可知，R两端的电压为
所以，滑片在b端时灯L与R两端电压之比为
故D错误。
故选B。
4．D
【详解】A．充电环境须通风最佳的环境温度是25℃，最好把充电器放在通风的环境里，不能将电动车放在家里充电，故A正确，A不符合题意；
B．不要将电动车停放在楼道处，不要占用，堵塞消防通道。要在指定地点充电，切勿私拉乱接电线进行充电，故B正确，B不符合题意；
C．不要将电动车停放在楼道处，不要占用，堵塞消防通道，不能将电动车停放在安全出口，故C正确，C不符合题意；
D．夜间及凌晨最易引发火灾，所以充电尽量在白天，且有人看护，故D错误，D符合题意。
故选D。
5．B
【详解】BC．由题意可知，闭合开关S，当滑片P移到最右端时，滑动变阻器R的最大阻值与小灯泡L串联，电压表测量滑动变阻器R两端电压，则R两端电压UR＝2V，由标有“0.2A”的小灯泡正常发光，且串联电路中电流处处相等，可知流经滑动变阻器R的电流I＝0.2A，滑动变阻器R的最大阻值
故B正确，C错误；
A．由串联电路的电压特点可知电源电压一定大于2V，但不知道灯泡正常发光的电压，所以无法求得电源电压，故A错误；
D．电源电压大于2V，通过电路的电流是0.2A，由P=UI可知电路消耗的总功率一定大于0.4W，故D错误。
故选B。
6．B
【详解】高铁运行速度快，且全线采用高压供电，为保障列车运行安全，严禁行人进入铁路安全防护栏内，严禁在铁路附近逗留，放风筝、气球，严禁击打列车和严禁向铁路抛物，以避免妨碍高铁运行，发生安全事故，故ACD正确，不符合题意；B错误，符合题意。故选B。
7．B
【详解】如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量串联电路中的电流；
A．灯泡标有“2.5V 1.25W”字样，则灯泡的电阻为

故A错误；
B．当滑动变阻器接入阻值最大时，电路中电流最小，此时电路中的最大电阻为
此时电路中的最小电流为:
在保证电路安全的情况下，灯泡两端的电压不能超过额定电压，此时电路中的电流最大，最大电流为
电流表的示数变化范围是，故B正确；
C．当滑动变阻器接入阻值最大时，电路中电流最小，滑动变阻器允许调节的最大阻值为25Ω；电路中电流最大时，滑动变阻器的最小值
滑动变阻器允许调节的阻值范围是，故C错误。
D ．电源电压不变，电路中电流最大时，电路消耗的总功率最大，最大功率为
故D错误。
故选B。
8．D
【详解】A．空气开关①跳闸的原因是干路上电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故A错误；
B．空调电流过大时，控制空调的空气开关②迅速切断电流，漏电保护器在另一条支路，互不影响，故B错误；
C．漏电保护器切断电流时，插座不能工作，空调和电灯与插座并联在另外的支路，互不影响，空调和电灯可以正常工作，故C错误；
D．更换电灯的灯泡时，只需断开控制灯泡的空气开关③即可，防止发生触电事故，故D正确。
故选D。
9．AB
【详解】A．小灯泡的额定电压为4V，电源电压为12V，滑动变阻器与小灯泡串联，调节滑动变阻器可以改变小灯泡两端的电压，小灯泡正常发光时的电流
当小灯泡正常发光时，滑动变阻器接入电路中的阻值
当移动滑动变阻器的滑片，让其接入电路中的电阻为20Ω时，小灯泡正常发光，故A正确；
B．当灯泡正常发光时电路中电流最大，则电路中消耗的功率最大，为
故B正确；
C．当灯泡正常发光时，则滑动变阻器两端电压最小为8V。
灯泡电阻为
当滑动变阻器接入电路中的阻值最大时，其两端电压最大，根据串联电路特点可得
解得
则滑动变阻器两端电压最大为10V；变化范围为8~10V，故C错误；
D．当滑动变阻器滑片P置于b端时，滑动变阻器阻值为
R滑m=50Ω
可知，滑动变阻器通电1min产生的热量为
故D错误。
故选AB。
10．AC
【详解】A．由图甲可知闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，串联电路总电压等于各部分电压之和，根据欧姆定律结合图乙中的数据可得电源电压
U＝U1+U2＝7V+0.4A×R2＝6.5V+0.5A×R2
解方程可得
R2＝5Ω，U＝9V
故A正确；
B．电源电压
U＝9V＜15V
电压表安全，串联电路各处电流相等，所以通过电路的最大电流为0.6A，此时定值电阻的电功率最大，为
P2＝I12R2＝(0.6A)2×5Ω＝1.8W
滑动变阻器的电功率等于电路总功率与定值电阻的功率之差，即
P1＝UI-I2R2＝9V×I-I2×5Ω
根据抛物线的性质可知，当
时，P1有最大值。因0.9A>0.6A，抛物线开口向下，所以当I＝0.6A时P1有最大值，此时电路总电阻
串联电路总电阻等于各部分电阻之和，滑动变阻器接入电路的阻值
R1＝R-R2＝15Ω-5Ω＝10Ω
此时电压表示数为
U1＝I1R1＝0.6A×10Ω＝6V
滑动变阻器的电功率的最大值为
P1＝I12R1＝(0.6A)2×10Ω＝3.6W
故B错误；
CD．当通过电路的电流最小时，定值电阻的电功率最小，根据串联电路电阻规律结合欧姆定律可知滑动变阻器接入电路的电阻最大时通过电路的电流最小，为
此时电压表的示数为
U1′＝I′R1大＝0.36A×20Ω＝7.2V
电压表的最小示数与最大示数之比为
定值电阻的电功率的最小值为
P2′＝I′2R2＝（0.36A）2×5Ω＝0.648W
R2消耗的最大和最小电功率之差为
P2﹣P2′＝1.8W-0.648W＝1.152W
故C正确，D错误。
故选AC。
11．ABD
【详解】AB．电源电压恒为6V，闭合开关S，滑动变阻器R接入电路的阻值为10Ω时，通过滑动变阻器R的电流IR=0.6A，则通过R0的电流
IR0=1.8A-0.6A=1.2A
则R0阻值
故AB正确；
C．当R为20Ω时，其电功率
故C错误；
D．当R为30Ω时，其电功率
R0的电功率
则电路总功率为8.4W，故D正确。
故选ABD。
12． 见解析
1.44
0.768
【详解】（1）[1]测量小灯泡电功率时，应将电压表并联在小灯泡两端，电流表串联在电路中，闭合开关前，将滑动变阻器的最大值接入电路中，小灯泡的额定电压为4V、阻值约为9Ω，小灯泡的电流
所以电流表的量程选择0~0.6A，电路连接如图所示：
（3）[2]该同学的实验具有偶然性，不能得出普遍规律，所以实验结论是错误的，应该换不同规格的灯泡，多次实验，得出结论。
（4）[3]由图（c）可知，电流表的示数为0.36A，则小灯泡的额定功率
P=UI=4V×0.36A=1.44W
（5）[4]由图（b）可知，当小灯泡两端电压为2.4V时，流过小灯泡的电流为0.32A，此时小灯泡的电功率
P'=U'I'=2.4V×0.32A=0.768W
此时小灯泡的电阻
所以定值电阻的电功率为0.768W。
13． 0.8 20
【详解】（1）[1]测量小灯泡的额定功率时，电压表并联在小灯泡的两端，电流表与小灯泡串联，小灯泡的额定电压为2.5V，所以电压表选择0~3V的量程，电路连接如图所示：
（2）[2]由图乙可知，电流表的量程为0~0.6A，分度值为0.02A，此时电流表的示数是0.32A，此时小灯泡的电功率为
（3）[3]电源为两节新干电池，电源电压为3V，探究“电流与电阻的关系”时，电源电压不变，定值电阻的阻值越大，根据串联分压原理可知，定值电阻两端的电压越大，为了控制定值电阻两端电压始终为1.5V，应该增大滑动变阻器两端的电压，根据串联分压原理可知，需要增大滑动变阻器接入电路中的阻值；定值电阻越大，滑动变阻器接入电路的阻值也应变大，所以当20Ω的定值电阻接入电路中时，电路中的电流为
滑动变阻器两端的电压为
则滑动变阻器接入电路中的阻值为
要完成实验，所用滑动变阻器的最大阻值不小于20Ω。
