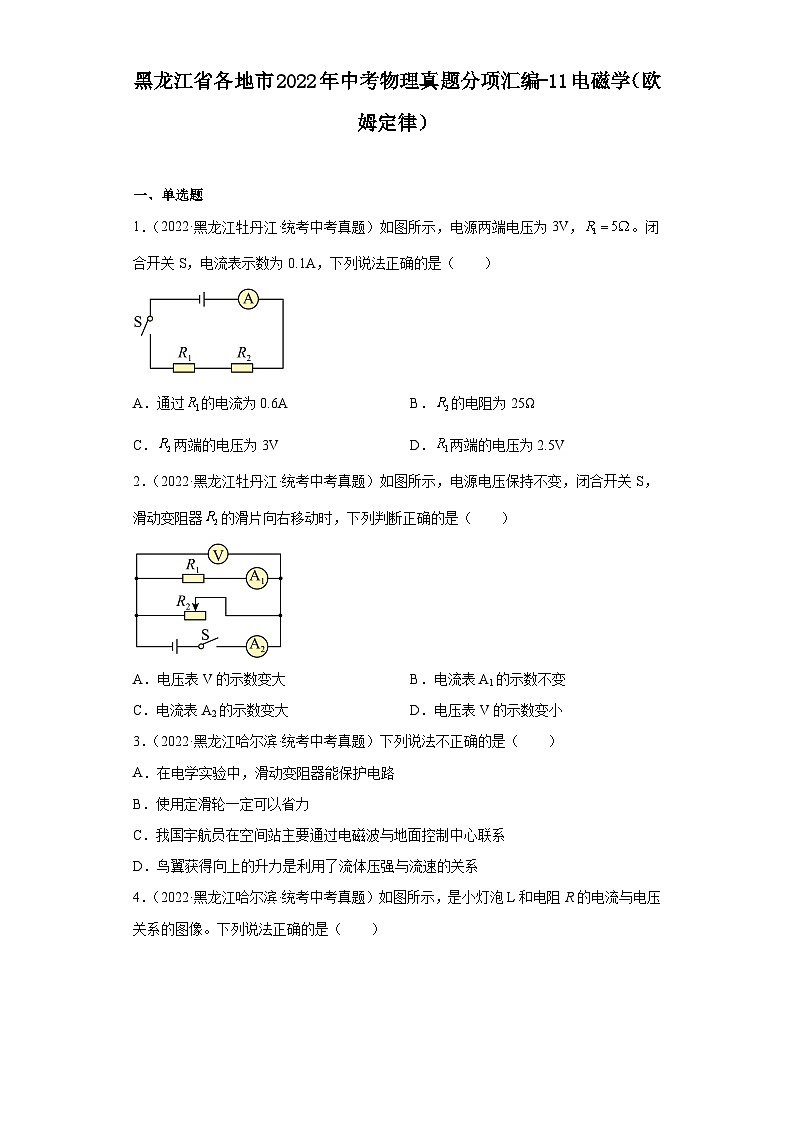

黑龙江省各地市2022年中考物理真题分项汇编-11电磁学（欧姆定律）

一、单选题
1．（2022·黑龙江牡丹江·统考中考真题）如图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（　　）

A．通过的电流为0.6A B．的电阻为25Ω
C．两端的电压为3V D．两端的电压为2.5V
2．（2022·黑龙江牡丹江·统考中考真题）如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（　　）

A．电压表V的示数变大 B．电流表A1的示数不变
C．电流表A2的示数变大 D．电压表V的示数变小
3．（2022·黑龙江哈尔滨·统考中考真题）下列说法不正确的是（　　）
A．在电学实验中，滑动变阻器能保护电路
B．使用定滑轮一定可以省力
C．我国宇航员在空间站主要通过电磁波与地面控制中心联系
D．鸟翼获得向上的升力是利用了流体压强与流速的关系

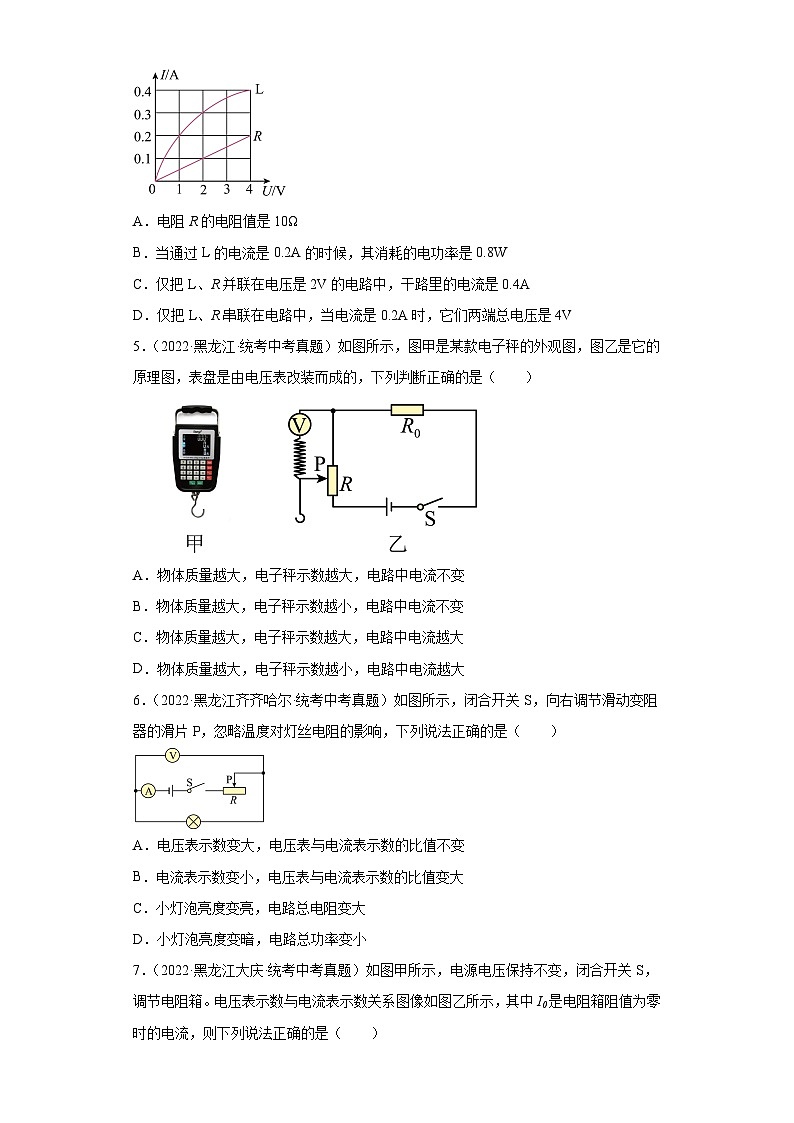

4．（2022·黑龙江哈尔滨·统考中考真题）如图所示，是小灯泡L和电阻R的电流与电压关系的图像。下列说法正确的是（　　）

A．电阻R的电阻值是10Ω
B．当通过L的电流是0.2A的时候，其消耗的电功率是0.8W
C．仅把L、R并联在电压是2V的电路中，干路里的电流是0.4A
D．仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V
5．（2022·黑龙江·统考中考真题）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　　）

A．物体质量越大，电子秤示数越大，电路中电流不变
B．物体质量越大，电子秤示数越小，电路中电流不变
C．物体质量越大，电子秤示数越大，电路中电流越大
D．物体质量越大，电子秤示数越小，电路中电流越大
6．（2022·黑龙江齐齐哈尔·统考中考真题）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）

A．电压表示数变大，电压表与电流表示数的比值不变
B．电流表示数变小，电压表与电流表示数的比值变大
C．小灯泡亮度变亮，电路总电阻变大
D．小灯泡亮度变暗，电路总功率变小

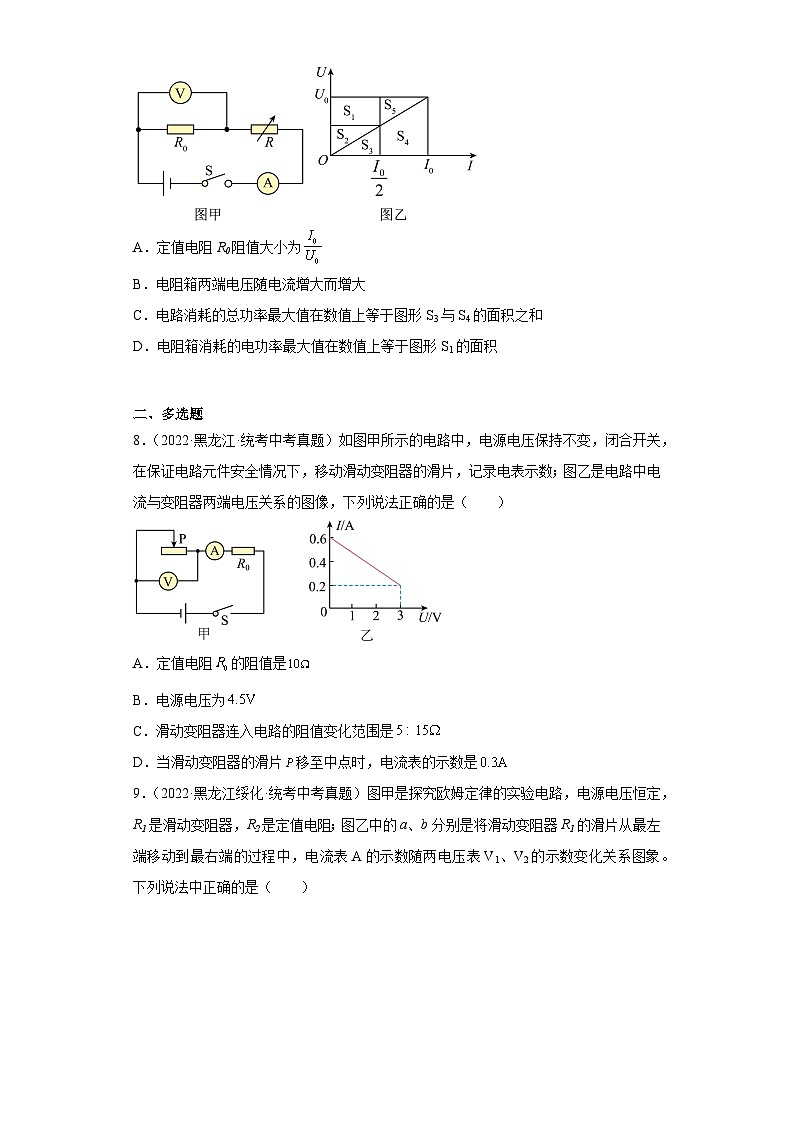

7．（2022·黑龙江大庆·统考中考真题）如图甲所示，电源电压保持不变，闭合开关S，调节电阻箱。电压表示数与电流表示数关系图像如图乙所示，其中I0是电阻箱阻值为零时的电流，则下列说法正确的是（　　）

A．定值电阻R0阻值大小为
B．电阻箱两端电压随电流增大而增大
C．电路消耗的总功率最大值在数值上等于图形S3与S4的面积之和
D．电阻箱消耗的电功率最大值在数值上等于图形S1的面积

二、多选题
8．（2022·黑龙江·统考中考真题）如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下，移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法正确的是（　　）

A．定值电阻的阻值是
B．电源电压为
C．滑动变阻器连入电路的阻值变化范围是
D．当滑动变阻器的滑片移至中点时，电流表的示数是
9．（2022·黑龙江绥化·统考中考真题）图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是（　　）

A．图线a是电流表A的示数随电压表V1的示数变化关系图象
B．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C．电源电压是6V
D．定值电阻阻值是10Ω

三、填空题
10．（2022·黑龙江哈尔滨·统考中考真题）一只灯泡的额定电压是6V，额定电流是0.4A，若将该灯泡接在10V的电源上，为使其正常发光，应___________联一个___________Ω的定值电阻。
11．（2022·黑龙江牡丹江·统考中考真题）如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。

12．（2022·黑龙江·统考中考真题）如图所示，电源电压保持不变，、为定值电阻。若开关、闭合，甲、乙两表均为电压表，示数之比为5∶2，则、电阻之比为__________；若开关闭合、断开，两表均为电流表，甲、乙两表的示数之比为__________。

13．（2022·黑龙江齐齐哈尔·统考中考真题）如图所示，甲、乙是实验室常用电流表或电压表的位置，电源电压恒定。在甲、乙位置分别接入某种电表，闭合开关、，两灯均发光，甲、乙两个电表示数之比为1:5；断开、，在甲、乙位置分别接入另一种电表，然后再只闭合开关，两灯均发光，则此时甲、乙两电表示数之比为___________，灯泡与的电功率之比为___________。（忽略温度对灯丝电阻的影响）


四、实验题
14．（2022·黑龙江牡丹江·统考中考真题）【规范操作，精准测量】小冰在测量小灯泡电阻的实验中，用标有“20Ω  2A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5V的小灯泡，进行实验。

（1）根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整；___________
（2）小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处___________；
（3）排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示。小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是___________。当电压表示数为2.5V时，记录电流表示数如图丙所示，为___________A，此时小灯泡的电阻值为___________Ω（保留1位小数）；
次数
电压U/V
电流I/A
电阻R/Ω
1
1.2
0.22

2
2.2
0.28

3
2.5


（4）根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是___________。
15．（2022·黑龙江大庆·统考中考真题）小明想探究光敏电阻的特性，他身边有以下器材：电压为6V的电源，滑动变阻器、电流表、小灯泡、阻值为20Ω的定值电阻R0、光敏电阻，开关及导线若干。但他发现这块电流表的刻线是清晰的，所标数值是模糊的。
（1）为了测量电流表的量程他设计了如图甲所示的电路图，实验步骤如下：

①用笔画线替代导线补上实物图乙中所缺的四根导线；( )
②闭合开关前，滑动变阻器的滑片应置于最___________端（填“左”或“右”）；
③开关S接a，调节滑动变阻器，使电流表指针指向最大刻度值处，然后保持滑动变阻器滑片位置不变，开关S接b，发现电流表指针指向最大刻度值的三分之一处；
④由以上信息可知，滑动变阻器接入电路的阻值为___________Ω，该电流表的最大刻度值为___________A。
（2）小明利用上述部分元件来探究光敏电阻的特性，他设计的实验电路如图丙所示，并进行如下操作：

①实验中保持小灯泡正对光敏电阻（不考虑其他光源对光敏电阻阻值的影响，忽略小灯泡阻值变化），由左向右缓慢调节滑动变阻器，会发现小灯泡发光___________（填“变亮”或“变暗”）；
②同时观察到电流表的示数变大，由以上实验现象可知：光敏电阻的阻值随着光照强度的增大而___________（填“增大”或“减小”）。
16．（2022·黑龙江牡丹江·统考中考真题）在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V。

（1）请用笔画线代替导线，将图甲的实物图未连接部分补充完整（连线不得交叉）________；
（2）当开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，电流表无示数，可能是因为________；
（3）根据I-U图像，如图乙所示，分析图像可知，小灯泡正常工作时电阻为________Ω；
（4）分析图像，小灯泡灯丝两端的电压增大时，其电阻________（变化/不变）。

五、计算题
17．（2022·黑龙江·统考中考真题）小李同学家购置一台电热油汀取暖器简称电热油汀，它是一种安全可靠的空间加热器，外观及铭牌如图甲、乙所示。据了解，该电热油汀的工作物质是一种油，这种油的密度，比热容约为。
请你分析并解答：
（1）该电热油汀正常工作，油汀中油升高的温度（不考虑热量损失）；
（2）电热油汀电热丝的阻值大小；
（3）为了使电热油汀的实际加热功率可以调节，他找来一个旧的电位器（滑动变阻器），只能看清上面有“6A”字样，经测试最大阻值只能调到，将它串联在电路中对电热油汀进行改装，改装后的简化电路图如图丙所示。请你计算改装后电热油汀的实际加热功率变化范围；
（4）该同学了解到此电热油汀的工作物质是一种油后，对此他产生了疑问，为什么不使用水呢？除油的密度较小外，请从物质性质的其它方面找出一条使用该油的好处。

**电热油汀
额定电压
220V
额定功率
1100W
液体质量
20kg
                    乙
18．（2022·黑龙江绥化·统考中考真题）如图甲所示的电路，电源电压可调，R为标有“1A”字样的滑动变阻器，a、c为其两个端点，电流表量程为0～3A，电压表量程为0～15V，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：
（1）L1正常发光时的电阻；
（2）闭合开关S，断开S1、S2，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S、S2，断开S1，将电源电压调至14V，当滑动变阻器滑片P在b点时，小灯泡正常发光，此时Rab：Rbc=1：2，则滑动变阻器的最大阻值是多少欧姆？
（4）若不限制电路中各开关的状态，滑动变阻器滑片P的移动范围为中点位置至最大阻值处；现移动滑片P的同时调节电源电压，使电路中有小灯泡正常发光，其它各元件均安全，每种电路对应的总功率变化范围。


参考答案：
1．B
【详解】A．该电路是串联电路，在串联电路中电流处处相等，电流表示数为0.1A，所以通过的电流为0.1A，故A错误；
B．电源电压为3V，由欧姆定律可知电路的总电阻

则的电阻

故B正确；
C．两端的电压

故C错误；
D．两端的电压

故D错误。
故选B。
2．B
【详解】电源电压保持不变，闭合开关S，滑动变阻器R2的滑片向右移动时，R2的阻值将变大。由于R1的阻值不变，当R2的阻值变大后，的阻值也增大。由于电压表测量的是电源的电压，故无论如何调节滑片，电压表的示数不变，R1的阻值也没变，由欧姆定律可知通过R1的电流不变，即电流表A1的示数不变。由于电压表示数不变，而的阻值也增大，由欧姆定律可知，总电流减小，故电流表A2的示数变小。
故选B。
3．B
【详解】A．在电学实验中，滑动变阻器在电路中有保护电路的作用，比如在“探究电流与电压的关系”时，闭合开关之前，滑动变阻器移至阻值最大处，可以起到保护电路的作用，故A正确，A不符合题意；
B．定滑轮是动力臂与阻力臂相等的等臂杠杆，使用定滑轮不能省力，但能改变力的方向，故B错误，B符合题意；
C．因电磁波能在真空中传播，且传播速度快，所以宇航员在空间站主要通过电磁波与地面控制中心联系，故C正确，C不符合题意；
D．鸟翼是上凸下凹的结构，鸟翼上方的空气流速大、压强小，鸟翼下方的空气流速小、压强大，所以鸟翼受到一个向上的压强差，从而产生向上的升力，故D正确，D不符合题意。
故选B。
4．C
【详解】A．由图可知，电阻R的U-I图像为一条倾斜的直线，说明U与I成正比，即R是一个定值，大小为

故A错误；
B．由图可知，当通过L的电流是0.2A的时候，其两端的电压为1V，则其消耗的电功率是
P实=U实I实=1V×0.2A=0.2W
故B错误；
C．仅把L、R并联在电压是2V的电路中，根据并联电路的电压特点可知，L、R两端的电压均为2V，由图可知，通过L、R的电流分别为0.3A、0.1A。根据并联电路的电流特点，干路的电流为
I干=IL+IR=0.3A+0.1A=0.4A
故C正确；
D．仅把L、R串联在电路中，根据串联电路的特点和图像可知，当电流是0.2A时，L、R两端的电压分别为1V、4V。根据串联电路的电压特点，它们两端总电压是
U总=UL+UR=1V+4V=5V
故D错误；
故选C。
5．A
【详解】分析电路图可知电路为电阻R0与滑动变阻器R串联，滑动变阻器的滑片通过电子秤的弹簧接入一个电压表，当滑动变阻器滑片上下移动过程中，没有改变电路中的电阻值，故电路中的电流不变，CD说法错误，当物体质量越大时，电子秤的弹簧被拉伸的越长，滑动变阻器滑片向下移动越多，在电流不变的情况下，电压表并联电阻值越大，电压表示数就越大，即电子秤示数越大，A正确，B错误。
故选A。
6．D
【详解】AB．由电路图知道，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，由欧姆定律知道，电压表与电流表示数的比值等于灯泡的电阻值，由于忽略温度对灯丝电阻的影响，所以，闭合开关S，向右调节滑动变阻器的滑片P时，电压表与电流表示数的比值不变；但接入电路中的电阻变大，电路中的总电阻变大，由知道，电路中的电流变小，即电流表的示数变小；由U=IR知道，灯泡两端的电压变小，即电压表的示数变小，故AB错误；
CD．闭合开关S，向右调节滑动变阻器的滑片P时，电路中的总电阻变大，电路中的电流变小，由知道，灯泡功率减小，亮度变暗；由于电源电压不变，由知道，电路总功率变小，故C错误，D正确。
故选D。
7．D
【详解】A．电阻箱阻值为零时的电流为I0，此时电路中只直接入了R0，电压表示数为U0，根据公式，可得R0的电阻为，故A错误；
B．电路中的电流越大，电路中电阻箱接入电路中的阻值越小，电阻箱两端的电压越小，故B错误；
C．当电阻箱接入电路阻值为零时，电路消耗的电功率最大，根据公式P=UI可知，电路消耗的最大电功率为

图形S3与S4的面积之和为，故C错误；
D．如图所示，电阻箱与定值电阻串联，电阻箱的最大功率为

当接入电路中的电阻箱的阻值等于R0时，电阻箱消耗的电功率最大，此时电路中的电流为，电路中的电阻箱消耗的最大电功率为

图形S1的面积为

故D正确。
故选D。
8．BD
【详解】AB．由乙图可知，当电路电流为0.6A时，滑动变阻器接入电路阻值为0，当电路电流为0.2A时，滑动变阻器两端电压为3V，则电源电压


解得


故A错误，B正确；
C．当电路电流为0.6A时，滑动变阻器接入电路阻值为0，当电路电流为0.2A时，滑动变阻器接入电路阻值

则滑动变阻器连入电路的阻值变化范围是0~15Ω，故C错误；
D．当滑动变阻器的滑片移至中点时，滑动变阻器接入电路阻值

电流表的示数

故D正确。
故选BD。
9．ACD
【详解】A．通过定值电阻的电流与定值电阻两端电压成正比，所以图线b是对应的是定值电阻，a对应滑动变阻器。由甲图可知，电压表V1测定值电阻两端电压，故A正确；
BD．定值电阻的阻值

滑动变阻器的最大阻值

当电压表V1、V2的示数相等时，即滑动变阻器的最值等于定值电阻的阻值，此时滑动变阻器的阻值

故B错误，D正确；
C．当电流为0.1A时，V1和V2的示数分别为1V和5V，串联电路中，电源电压等于各用电器两端电压之和，故电源电压为6V，故C正确。
故选ACD。
10． 串 10
【详解】[1]因为电源电压大于灯泡的额定电压，则需要串联一个电阻分担电压。
[2]电阻两端的电压为

此时灯泡正常发光，电流等于灯泡的额定电流为0.4A，故电阻阻值为

11．0.3A
【详解】由于电阻R1与滑动变阻器R2串联，当电路的电流最大，电压表的示数，即电阻R1两端的电压U1也达到最大，U1最大为3V， R1阻值为10Ω，所以电路中的最大电流为

12． 3∶2 3∶5
【详解】[1] 开关、闭合，甲、乙两表均为电压表，此时电阻R1和R2串联，电压表甲测的是电源电压，电压表乙测的是的电压，示数之比为5∶2，则R1和R2的电压之比为3∶2，由于串联电路电流处处相等，由公式可知，R1和R2的电阻之比为3∶2。
[2] 若开关闭合、断开，两表均为电流表，此时电阻R1和R2并联，则R1和R2的电压之比为1∶1，由于R1和R2的电阻之比为3∶2，当电压相同时，通过导体的电流与导体的电阻成反比，所以，通过R1和R2的电流之比为2∶3，由于电流表乙测的是干路电流，电流表甲测的是R2的电流，所以甲、乙两表的示数之比为3∶5。
13． 5:4 4:1
【详解】[1][2]由电路图可知，闭合开关、，两灯均发光，说明甲、乙均为电压表，两灯串联发光，甲表测灯L1的电压，乙表测电源电压，根据串联分压原理可知

则

然后再只闭合开关，两灯均发光，说明甲、乙均为电流表，两灯并联发光，甲表干路电流，乙表测通过灯L1的电流，由并联电路中电流与电阻成反比可知

由并联电路电流规律可得

由可知，灯泡与的电功率之比为

14． 连接电路时开关没有断开 调节滑动变阻器的滑片使电压表示数为2.5V 0.3 8.3 小灯泡电阻随温度升高而增大
【详解】（1）[1]根据电路图，可知需要连接滑动变阻器与电流表之间的电路。滑动变阻器的接线柱要选择一上一下接线柱。如下图所示

（2）[2]由题意：小冰连接好最后一根导线，小灯泡立即发光，可判断小冰在连接电路之前肯定没有断开开关。
（3）[3]小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是首先要让小灯泡到达额定电压的2.5V，即调节滑动变阻器使电压表的示数到达2.5V，因为本题的目的是要测量正常发光的灯泡的电阻，只有灯泡两端的电压达到额定值时，我们测出的电阻才能达到要求。
[4]根据电流表的接线柱的位置，可知电流表应该读下面一行的刻度，从刻度上可知此时电流为0.3A。
[5]根据欧姆定律

（4）[6]小灯泡在不同电压下的电阻值不相等，因为小灯泡在不同的电压下，电流不同。由于电流的热效应，灯泡发光时灯丝的电阻会发热，温度会升高，而绝大多数导体的电阻随温度的升高而增大，所以小灯泡在不同的电压下电阻不同。
15． 左 10 0.6 变亮 减小
【详解】（1）①[1]根据电路图连接实物图，从电源正极连接到滑动变阻器的横杆左侧，从滑动变阻器出来，一支接定值电阻，再通过b点连接开关；另一支直接用导线连接开关a接线柱，从开关出来，连接电流表，再回到电源的负极，如图

②[2]闭合开关前，为保护电路安全，滑动变阻器的阻值应为最大值，滑片应置于最左端。
③开关S接a，电路中只有滑动变阻器，调节滑动变阻器，使电流表指针指向最大刻度值处，电路中的电流为
    ①
开关S接b，定值电阻与滑动变阻器串联，电流表指针指向最大刻度值的三分之一处，因为定值电阻R0为20Ω，电源电压为6V，电流的值不会超过

由此可知，电路中的电流值

解得

代入①式可得

④[3][4]由以上信息可知，滑动变阻器接入电路的阻值为10Ω，该电流表的最大刻度值为0.6A。
（2）①[5]如图，灯泡与滑动变阻器串联，再与光敏电阻并联；由左向右缓慢调节滑动变阻器滑片，滑动变阻器接入电路的电阻变小，灯泡所在支路的电阻变小，支路电流变大，会发现小灯泡发光变亮。
②[6]小灯泡变亮，光照强度增大，光敏电阻所在支路的电流表示数变大，说明支路的电阻减小，即光敏电阻的电阻减小，由以上实验现象可知：光敏电阻的阻值随着光照强度的增大而减小。
16． 灯泡断路 10 变化
【详解】（1）[1]用伏安法测小灯泡电阻时，电流表要串联在电路中，电压表要并联在灯泡两端测灯泡两端的电压，依题意可知，待测小灯泡额定电压为2.5V，没有超过3V，所以电压表接0~3V的量程，由乙图可知，通过小灯泡的电流没有超过0.6A，所以电流表接0~0.6A的量程，实物图连接如图所示：

（2）[2]由电路图可知，灯泡与滑动变阻器串联，当开关闭合后，发现小灯泡不亮，电流表无示数，串联电路无电流，则故障是断路，电压表示数接近电源电压，则故障是灯泡断路，电压表串联在电路中测电源电压。
（3）[3]由乙图可知，小灯泡额定电压为2.5V时，通过小灯泡的电流为0.25A，由可知，小灯泡正常工作时电阻为

（4）[4]I-U图像的斜率为电阻的倒数，由图像可知，小灯泡灯丝两端的电压增大时，图像的斜率变小，说明在变小，即电阻在变大，所以小灯泡灯丝两端的电压增大时，其电阻在变化且在变大。
17．（1）16.5℃；（2）44Ω；（3）；（4）见详解
【详解】解：（1）消耗的电能为

油汀中油升高的温度为

（2）电热丝的阻值大小为

（3）当闭合开关，滑片P滑至最上端时，与串联，电热油汀加热功率最小，此时电路中电流为

最小的电功率为

当闭合开关，滑片滑至最下端时，只有接入电路，电热油汀加热功率最大，最大的电功率为

所以，改装后该电热油汀实际加热功率的变化范围是。
（4）质量相等的油与水吸收相同的热量时，油的比热容较小，升温快；除油的密度较小外，油还具有导热性好、绝缘性好等优点。
答：（1）油汀中油升高的温度为16.5℃；
（2）电热油汀电热丝的阻值大小为44Ω；
（3）电热油汀的实际加热功率变化范围为；
（4）质量相等的油与水吸收相同的热量时，油的比热容较小，升温快；除油的密度较小外，油还具有导热性好、绝缘性好等优点。
18．（1）5Ω；（2）8V；（3）30；（4）16W～25.6W或14.4W～24W
【详解】解：（1）由图像乙可知正常发光时的电流，则L1正常发光时的电阻为

（2）闭合开关S，断开、，、与R串联，此时电压表测两灯串联后总电压，若不损坏电路，只能正常发光，由图像乙可知串联电路电流。此时两灯泡电压分别为，。则电压表的示数为

（3）闭合开关S、，断开，被短路，与R串联，正常发光，此时串联电路电流。根据串联电路得此时滑动变阻器电压为

滑动变阻器接入电路阻值

因为Rab：Rbc=1：2，故，则滑动变阻器总阻值

（4）解法一
滑动变阻器允许通过的最大电流为1A，由图像乙可知L1的额定电流为1.2A，大于滑动变阻器允许通过最大电流1A，所以不能正常发光。只能让正常发光，此时对应电路有两种情况。
情况一：
闭合开关S，断开、，、与R串联，若不损坏电路，只能正常发光，由图像乙可知串联电路电流，两灯泡电压分别为、。此时电阻

的电阻

最小电功率为

最大电功率为

电路总功率变化范围16W～25.6W。
情况二：
闭合开关S、，断开，，被短路，与R串联，正常发光，此时串联电路电流。最小电功率

最大电功率

电路总功率变化范围14.4W～24W。
解法二
滑动变阻器允许通过的最大电流为1A，由图像乙可知额定电流为1.2A大于滑动变阻器允许通过最大电流1A，所以不能正常发光。只能让正常发光，此时对应电路有两种情况。
情况一：
闭合开关S，断开、，、与R串联，若不损坏电路，只能正常发光，由图像乙可知串联电路电流，、两端电压。滑动变阻器最小电压

电源电压

电路最小总功率

变阻器两端最大电压

电源电压

电路最大总功率

电路总功率变化范围为16W～25.6W。
情况二：
闭合开关S、断开，被短路，与R串联，正常发光，此时串联电路电流，。电源电压

电路最小总功率

电源电压

电路最大总功率

电路总功率变化范围为14.4～24W。
综上所述，每种电路对应的总功率变化范围为16W～25.6W或14.4W～24W。
答：（1）L1正常发光时的电阻5Ω；
（2）电压表示数是8V；
（3）滑动变阻器的最大阻值是30Ω；
（4）每种电路对应的总功率变化范围为16W～25.6W或14.4W～24W。
