2023年河南省商丘市虞城县中考物理三模试卷（b卷）
展开
这是一份2023年河南省商丘市虞城县中考物理三模试卷（b卷），共15页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

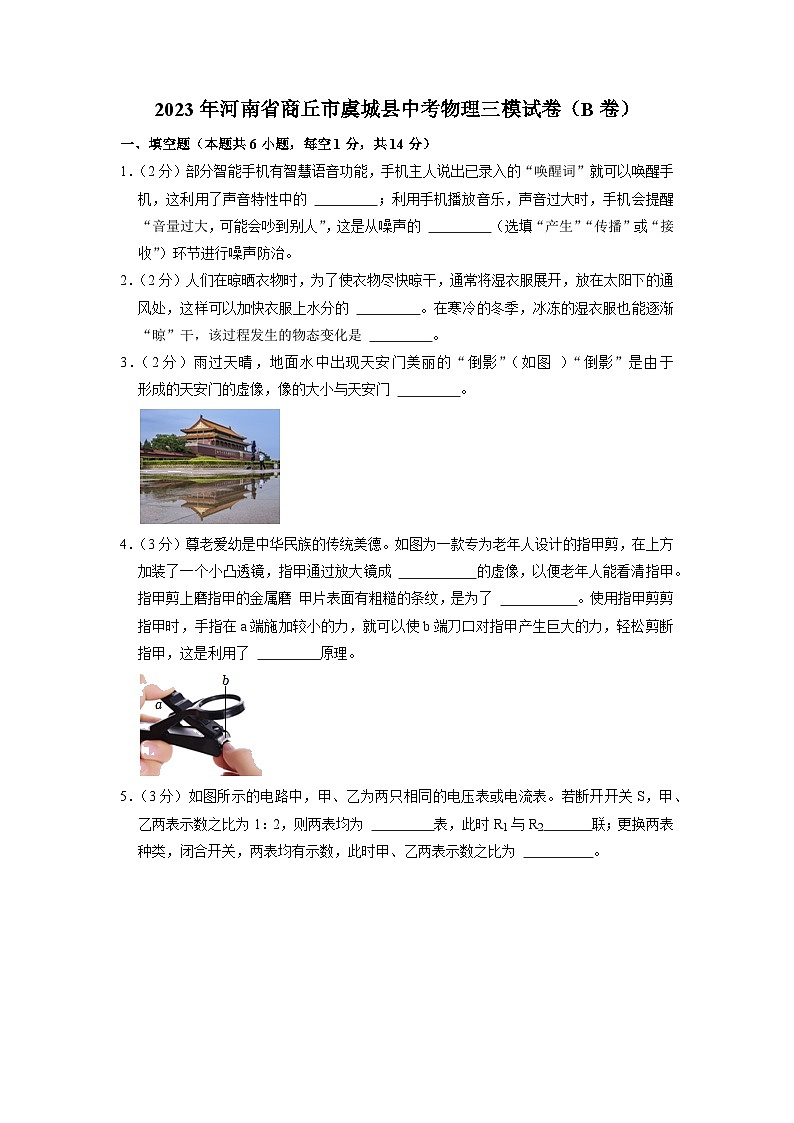

2023年河南省商丘市虞城县中考物理三模试卷（B卷）
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）部分智能手机有智慧语音功能，手机主人说出已录入的“唤醒词”就可以唤醒手机，这利用了声音特性中的 ；利用手机播放音乐，声音过大时，手机会提醒“音量过大，可能会吵到别人”，这是从噪声的 （选填“产生”“传播”或“接收”）环节进行噪声防治。
2．（2分）人们在晾晒衣物时，为了使衣物尽快晾干，通常将湿衣服展开，放在太阳下的通风处，这样可以加快衣服上水分的 。在寒冷的冬季，冰冻的湿衣服也能逐渐“晾”干，该过程发生的物态变化是 。
3．（2分）雨过天晴，地面水中出现天安门美丽的“倒影”（如图 ）“倒影”是由于 形成的天安门的虚像，像的大小与天安门 。
4．（3分）尊老爱幼是中华民族的传统美德。如图为一款专为老年人设计的指甲剪，在上方加装了一个小凸透镜，指甲通过放大镜成 的虚像，以便老年人能看清指甲。指甲剪上磨指甲的金属磨 甲片表面有粗糙的条纹，是为了 。使用指甲剪剪指甲时，手指在a端施加较小的力，就可以使b端刀口对指甲产生巨大的力，轻松剪断指甲，这是利用了 原理。

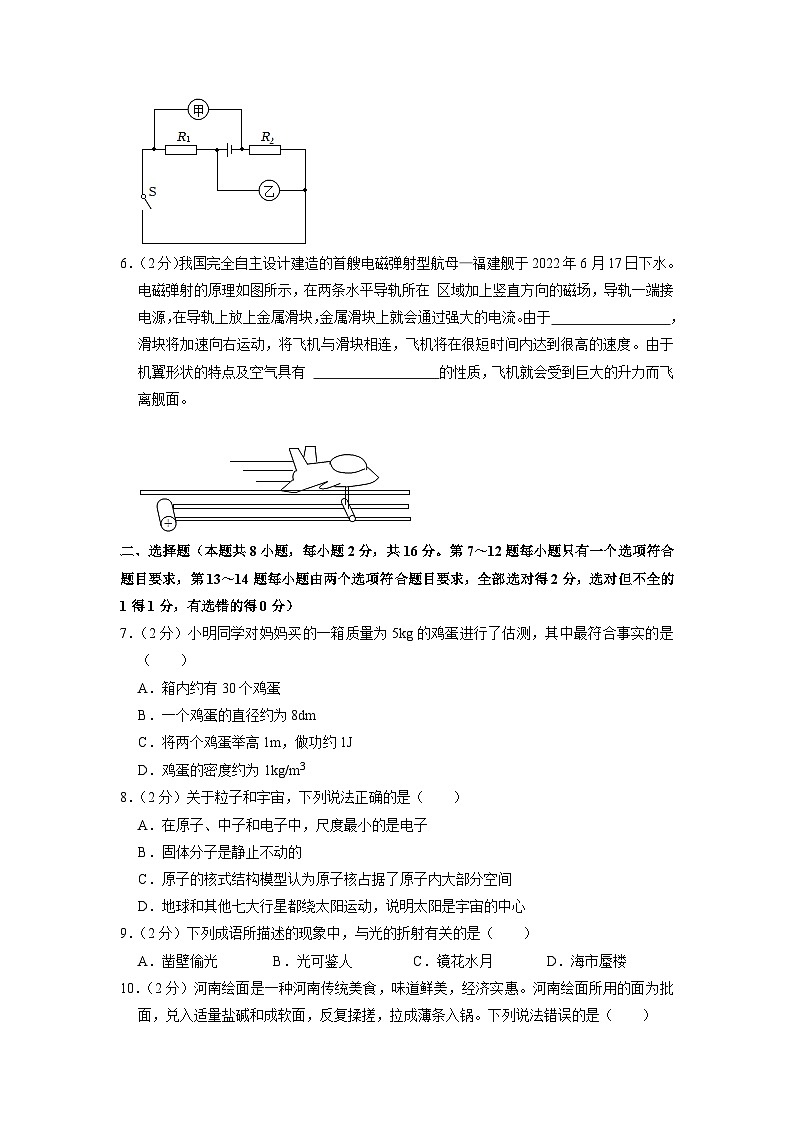

5．（3分）如图所示的电路中，甲、乙为两只相同的电压表或电流表。若断开开关S，甲、乙两表示数之比为1：2，则两表均为 表，此时R1与R2 联；更换两表种类，闭合开关，两表均有示数，此时甲、乙两表示数之比为 。
6．（2分）我国完全自主设计建造的首艘电磁弹射型航母—福建舰于2022年6月17日下水。电磁弹射的原理如图所示，在两条水平导轨所在 区域加上竖直方向的磁场，导轨一端接电源，在导轨上放上金属滑块，金属滑块上就会通过强大的电流。由于 ，滑块将加速向右运动，将飞机与滑块相连，飞机将在很短时间内达到很高的速度。由于机翼形状的特点及空气具有 的性质，飞机就会受到巨大的升力而飞离舰面。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的1得1分，有选错的得0分）
7．（2分）小明同学对妈妈买的一箱质量为5kg的鸡蛋进行了估测，其中最符合事实的是（ ）
A．箱内约有30个鸡蛋
B．一个鸡蛋的直径约为8dm
C．将两个鸡蛋举高1m，做功约1J
D．鸡蛋的密度约为1kg/m3
8．（2分）关于粒子和宇宙，下列说法正确的是（ ）
A．在原子、中子和电子中，尺度最小的是电子
B．固体分子是静止不动的
C．原子的核式结构模型认为原子核占据了原子内大部分空间
D．地球和其他七大行星都绕太阳运动，说明太阳是宇宙的中心
9．（2分）下列成语所描述的现象中，与光的折射有关的是（ ）
A．凿壁偷光 B．光可鉴人 C．镜花水月 D．海市蜃楼

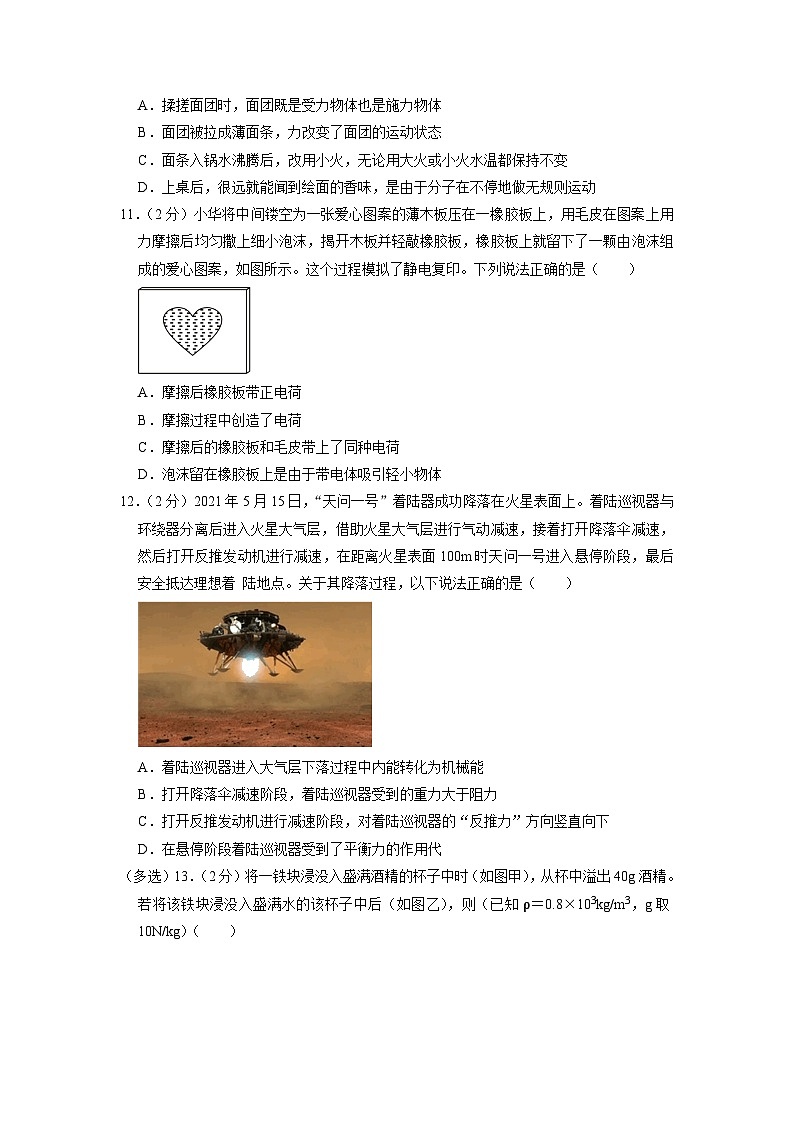

10．（2分）河南绘面是一种河南传统美食，味道鲜美，经济实惠。河南绘面所用的面为批面，兑入适量盐碱和成软面，反复揉搓，拉成薄条入锅。下列说法错误的是（ ）
A．揉搓面团时，面团既是受力物体也是施力物体
B．面团被拉成薄面条，力改变了面团的运动状态
C．面条入锅水沸腾后，改用小火，无论用大火或小火水温都保持不变
D．上桌后，很远就能闻到绘面的香味，是由于分子在不停地做无规则运动
11．（2分）小华将中间镂空为一张爱心图案的薄木板压在一橡胶板上，用毛皮在图案上用力摩擦后均匀撒上细小泡沫，揭开木板并轻敲橡胶板，橡胶板上就留下了一颗由泡沫组成的爱心图案，如图所示。这个过程模拟了静电复印。下列说法正确的是（ ）
A．摩擦后橡胶板带正电荷
B．摩擦过程中创造了电荷
C．摩擦后的橡胶板和毛皮带上了同种电荷
D．泡沫留在橡胶板上是由于带电体吸引轻小物体
12．（2分）2021年5月15日，“天问一号”着陆器成功降落在火星表面上。着陆巡视器与环绕器分离后进入火星大气层，借助火星大气层进行气动减速，接着打开降落伞减速，然后打开反推发动机进行减速，在距离火星表面100m时天问一号进入悬停阶段，最后安全抵达理想着 陆地点。关于其降落过程，以下说法正确的是（ ）
A．着陆巡视器进入大气层下落过程中内能转化为机械能
B．打开降落伞减速阶段，着陆巡视器受到的重力大于阻力
C．打开反推发动机进行减速阶段，对着陆巡视器的“反推力”方向竖直向下
D．在悬停阶段着陆巡视器受到了平衡力的作用代
（多选）13．（2分）将一铁块浸没入盛满酒精的杯子中时（如图甲），从杯中溢出40g酒精。若将该铁块浸没入盛满水的该杯子中后（如图乙），则（已知ρ＝0.8×103kg/m3，g取10N/kg）（ ）
A．溢出水的质量是40g
B．铁块受到的浮力为0.5N
C．水对杯子底部的压强大于酒精对杯子底部的压强
D．图乙中杯子对水平桌面的压强等于图甲中杯子对桌面的压强
（多选）14．（2分）家在农村的小强设计了一个可自动注水的黄牛饮水池，其简化电路如图所示，电源电压一定。控制电路中，R为压敏电阻，其阻值随压力的增大而减小，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水。当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。关于该电路，下列说法正确的是（ ）
A．水位上升时，通过 R0的电流会变小
B．水位上升时，电磁铁磁性变强
C．水位上升时，R两端的电压会增大
D．水位上升时，R0的电功率变大
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）列车停在平直轨道上，小华面前的小桌上放了一个苹果，列车启动后，小华看到苹果仍静止在桌面上。请你在图中画出此时苹果的受力示意图。
16．（2分）请用笔画线代替导线，按照安全用电的要求，将图中的节能灯、控制节能灯的开关及三孔插座接入家庭电路中。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）实验小组用如图甲所示装置“探究冰熔化时温度的变化规律”。
（1）实验中某时刻温度计的示数如图乙所示，此时碎冰的温度是 ℃。
（2）熔化过程中试管中的碎冰逐渐变少，此过程碎冰吸收热量，温度 ；
（3）实验中同学们根据实验数据，绘出了其温度随时间变化的图像，如图丙所示，在第5min时物质处于 态（选填“固”“液”或“固液共存”）；比较图丙中的AB段与CD段可知：物质在AB段的比热容 （选填“大于”“小于”或“等于”）在CD段的比热容。
18．（6分）小明利用实验探究“影响液体内部压强大小的因素”，其操作如下：
（1）实验前，用手指按压探头的橡皮膜，发现U形管中的液面升降灵活，说明该装置 （选填“漏气”或“不漏气”）。若没有按压橡皮膜时，U形管两侧液面就存在高度差（如图所示），他接下来的操作是 。
（2）实验中是通过观察 来反映液体压强大小的。
（3）分析图中B、C、D三图的实验现象可得出结论：在同种液体内部的同一深度，向各个方向的压强 。
（4）分析图B和图E的实验现象，得出结论：同种液体中，液体压强随液体深度的增加而 。
（5）分析图E和图F的实验现象，得出结论：在深度相同时，液体的 越大，压强越大。
19．（9分）在“探究通过导体的电流与电阻的关系”实验中，小明所选电源电压为3.0V，所选定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器（10Ω 1A）、电压表和电流表各一只。
（1）请用笔画线代替导线，完成图甲中实物电路的连接。
（2）完成电路连接后，闭合开关前，滑动变阻器的滑片应置于 端（选填“左”或“右”）。
（3）实验时小明设计的表格如下，他的实验目的是探究 一定时，通过导体的电流与 的关系。
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
（4）图乙是第2次实验时电流表的示数，示数为 A；当他进行第3次实验时，应将滑动变阻器的滑片向 适当滑动。
（5）当其中某个定值电阻接入电路时，无论怎么滑动变阻器的滑片都无法满足实验条件，这个定值电阻的阻值为 Ω。
（6）小明根据实验数据描绘出了如图丙所示的图像，可以得出结论： 。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．（8分）目前我国汽车保有量超3亿辆，汽车已经成为现代生活不可或缺的一部分。
（1）图1是汽车的刹车结构示意图，这是 （选填“省力”“费力”或“等臂”）杠杆。
（2）一般家用小汽车为汽油机，有四个工作冲程，如图2所示的工作冲程将 能转化为 能。
（3）某小汽车以72km/h的速度在平直公路上匀速行驶100km，消耗了汽油6L，汽车发动机功率为12kW，已知汽油的热值为q＝4.6×107J/kg，汽油的密度为ρ＝0.7×103kg/m3。该汽车匀速行驶100km过程中，发动机所做的功为多大？发动机的效率为多大？（百分号前保留整数）
（4）若质量和外形完全相同的纯电动汽车在平直公路上匀速行驶时，每百千米耗电30kW•h，若电价为0.6元/kW•h，汽油价格为8.0元/L，每行驶百千米，电动汽车比燃油汽车节省多少元？
21．（9分）如图甲是某款煮茶器的电路原理图；R1和均为加热电阻，S为电源开关，为自动温控开关，当水沸腾后，会自动断开。煮茶器工作过程中的 P﹣t图像如图乙所示，不计电阻阻值随温度的变化。
（1）S1自动断开后煮茶器消耗的电功率减小，水仍保持沸腾，水沸腾时温度变化的特点是 。
（2）电阻R1和R2的阻值分别为多大？
（3）当煮茶器处于保温状态时，R1消耗的电功率为多大？
（4）在如图乙所示的10min内煮茶器消耗的电能为多少？
2023年河南省商丘市虞城县中考物理三模试卷（B卷）
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．【解答】解：不同物体发出的声音的音色是不同的，部分智能手机有智慧语音功能，手机主人说出已录入的“唤醒词”就可以唤醒手机，这是利用声音的音色这一特征来工作的。
手机会提醒“音量过大，可能会吵到别人”，这是从噪声的产生环节进行噪声防治。
故答案为：音色；产生。
2．【解答】解：人们在晾晒衣物时，为了使衣物尽快晾干，通常将湿衣服展开，增大了液体的表面积，放在太阳下的通风处，这样可以加快衣服上水分的蒸发。在寒冷的冬季，冰冻的湿衣服也能逐渐“晾”干，该过程发生的物态变化是升华。
故答案为：蒸发；升华。
3．【解答】解：地面水中出现天安门美丽的“倒影”（如图 ）“倒影”是属于平面镜成像，是由光的反射形成的等大的虚像。
故答案为：光的反射；相等。
4．【解答】解：专为老年人设计的指甲剪，在上方加装了一个小凸透镜，指甲通在凸透镜的1倍焦距以内，过放大镜成正立放大的虚像，以便老年人能看清指甲。指甲剪上磨指甲的金属磨甲片表面有粗糙的条纹，是为了通过增大接触面的粗糙程度来增大摩擦的。使用指甲剪剪指甲时，手指在a端施加较小的力，就可以使b端刀口对指甲产生巨大的力，此时是动力臂大于阻力臂的杠杆，达到省力的目的，工作过程利用了杠杆的原理。
故答案为：正立放大；增大摩擦；杠杆。
5．【解答】解：（1）如图可知，若断开开关S，两电表分别与R1、R2串联，则两表是电流表，R1、R2并联，电流表甲测量通过R1的电流，电流表乙测量通过R2的电流；
根据并联电路的特点和欧姆定律可得两电阻之比为：
＝＝＝；
（2）更换两表种类，则两表应为电压表，由图可知，闭合开关S，R1、R2串联，
甲测量R2两端的电压，乙测量R1两端的电压，
根据串联电路中的电流处处相等，由U＝IR可得，
甲、乙两表的示数之比U甲：U乙＝U2：U1＝IR2：IR1＝R2：R1＝1：2。
故答案为：电流；并；1：2。
6．【解答】解：（1）电磁弹射的原理，在两条水平导轨所在 区域加上竖直方向的磁场，导轨一端接电源，在导轨上放上金属滑块，金属滑块上就会通过强大的电流。由于磁场对电流有力的作用，滑块将加速向右运动，将飞机与滑块相连，飞机将在很短时间内达到很高的速度；
（2）流体压强与流速的关系：流体流速大的位置压强小，飞机飞行时能获得向上的压强差，是因为机翼上方空气流速大于机翼下方空气流速，上方压强小于下方，从而产生向上的升力。
故答案为：通电导体在磁场中受力运动；流体流速大的位置压强小。
故答案为：磁场对电流有力的作用；流体流速大的位置压强小。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的1得1分，有选错的得0分）
7．【解答】解：
A、一个鸡蛋的质量约50g，5kg＝5000g鸡蛋的个数n＝＝100个左右，30个与100个相差较大，故A不符合事实；
B、中学生拳头宽度约8cm，一个鸡蛋的直径略小于此数值，约为6cm，与8dm相差较大，故B不符合事实；
C、两个鸡蛋质量约100g＝0.1kg，重力G＝mg＝0.1kg×10N/kg＝1N，将两个鸡蛋举高1m，做功W＝Gh＝1N×1m＝1J，故C符合事实；
D、水的密度是1.0g/cm3，鲜鸡蛋的密度略大于水的密度，在1.1g/cm3左右，故D不符合事实。
故选：C。
8．【解答】解：A、原子由原子核与核外电子组成，原子核由质子与中子组成，其中电子的尺度要小于质子，即原子、电子、质子中，尺度最小的是电子，故A正确；
B、分子是在不停地做无规则运动，固体分子也在不停地运动，故B错误；
C、原子核非常小，原子核体积只占原子体积的很小一部分，故C错误；
D、地球和其他七大行星都绕太阳运动，太阳是太阳系的中心，而不是宇宙的中心，故D错误。
故选：A。
9．【解答】解：A．凿壁偷光是光在同种均匀介质中沿直线传播现象，故A不符合题意；
BC．光可鉴人和镜花水月，属于平面镜成像，是由于光的反射形成的，故BC不符合题意；
D．海市蜃楼，是光在密度不均匀的空气中传播时发生了折射形成的，故D符合题意。
故选：D。
10．【解答】解：A、揉搓面团时，面团既是受力物体也是施力物体，故A正确；
B、面团被拉成薄面条，力改变了面团的形状，故B错误；
C、面条入锅水沸腾后，改用小火，无论用大火或小火水温都保持不变，故C正确；
D、上桌后，很远就能闻到绘面的香味，是由于面分子在不停地做无规则运动，故D正确。
故选：B。
11．【解答】解：A、用毛皮摩擦的橡胶板因得到电子而带负电荷，故A错误；
B、摩擦过程中电荷发生了转移，没有创造电荷，故B错误；
C、摩擦后的橡胶板和毛皮带上了等量的异种电荷，故C错误；
D、泡沫留在橡胶板上是由于带电体吸引轻小物体，故D正确。
故选：D。
12．【解答】解：A．着陆巡视器进入大气层下落过程中，借助火星大气层进行气动减速，接着打开降落伞减速，然后打开反推发动机进行减速，高度和速度不断减小，动能和势能减小，机械能减小，机械能转化为内能，故A错误；
B．打开降落伞减速阶段，说明合力方向与运动方向相反，即着陆巡视器受到的重力小于阻力；故B错误；
C．打开反推发动机进行减速阶段，说明反推力和运动方向相反，即对着陆巡视器的“反推力”方向竖直向上，故C错误；
D．在悬停阶段着陆巡视器处于静止状态，受到了平衡力的作用；故D正确。
故选：D。
13．【解答】解：A、从杯中溢出40g酒精，则溢出酒精的体积为V酒＝＝50cm3，因铁块在酒精中浸没，所以其体积等于其排开酒精的体积（溢出酒精的体积），即V铁＝50cm3。将铁块浸没在水中后，溢出水的体积等于铁块的体积，即V水＝V铁＝50cm3，则溢出水的质量为m＝ρ水V水＝1.0g/cm3×50cm3＝50g＝0.05kg，故A错误。
B、铁块浸没在水中，其在水中所受的浮力等于其排开水的重力，即F浮水＝G溢水＝m溢水g＝0.05kg×10N/kg＝0.5N，故B正确。
C、甲、乙中液体的深度相同，水的密度比酒精的密度大，则根据p＝ρgh可知，水对容器底部的压强大于酒精对容器底部的压强，故C正确。
D、图甲中水杯对水平桌面的压力等于杯中酒精、铁块与容器的重力之和，图乙中水杯对水平桌面的压力等于杯中酒精、铁块与容器的重力之和。甲、乙中杯中液体的体积相等，则根据m＝ρV可知，乙中水的质量较甲中酒精的质量大，则由G＝mg可知，图甲中水杯对水平桌面的压力小于图乙中水杯对水平桌面的压力。根据p＝可得，图乙中杯子对水平桌面的压强大于图甲中杯子对桌面的压强，故D错误。
故选：BC。
14．【解答】解：由图可知，控制电路中定值电阻R0与压敏电阻R和电磁铁串联；
AB、由“池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水”可知，此时衔铁被吸引，动触点与静触点分离，电磁铁的磁性增强，控制电路中的电流变大，由串联电路的电流特点可知，通过R0的电流变大，故A错误、B正确；
C、水位上升时，控制电路中的电流变大，欧姆定律可知，控制电路的总电阻减小，根据电阻的串联，R的阻值减小，由串联分压原理可知，R两端的电压会减小，故C错误；
D、水位上升时，控制电路中的电流变大，由P＝UI＝I2R可知R0的电功率变大，故D正确。
故选：BD。
三、作图题（本题共2小题，每小题2分，共4分）
15．【解答】解：列车启动后，苹果仍静止在桌面上，苹果与小桌之间有发生向右相对滑动的趋势，所以摩擦力方向向右，只受竖直向下的重力和竖直向上的支持力，这两个力也是一对平衡力，如图所示：
16．【解答】解：节能灯接法：火线进入开关，再进入节能灯顶端的金属点，零线直接接入节能灯的螺旋套；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．【解答】解：（1）图乙中温度计的分度值是2℃，此时是零下，液柱上表面对准了0℃下面第8个小格处，读作−8℃；
（2）熔化过程中试管中的碎冰逐渐变少，此过程碎冰吸收热量，温度不变；
（3）由图丙可知，4～10min是熔化过程，第5min处于固液共存态，AB段是固体的升温过程，CD段是液体的升温过程，
AB段和CD段加热时间相同，吸收的热量相同，AB段升高的温度大于CD段升高的温度，根据Q吸＝cmΔt，由图象可知，物质在AB段的比热容小于在CD的比热容。
故答案为：（1）﹣8；（2）不变；（3）固液共存；小于。
18．【解答】解：（1）实验前，用手指按压橡皮膜，发现U形管中的液面不能升降灵活，则说明该装置漏气；
若在使用压强计前，发现U形管内水面已有高度差，只需要将软管取下，再重新安装，这样U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的；
（2）实验中，液体压强是通过观察U形管两侧液面的高度差来反映的，运用了转换法；
（3）比较B、C、D三个图，液体的密度和金属盒所处的深度相同，金属盒的方向不同，U形管内液面的高度差相同，说明金属盒处的液体压强相同，因此可以得出结论：同种液体在相同深度，向各个方向的压强都相等；
（4）比较B、E两个图可知，金属盒所处的密度相同，液体的深度不同，因此可探究液体压强与液体深度的关系，分析实验现象，可得出结论：同种液体的压强随液体深度的增加而增大；
（5）比较E、F两个图可知，金属盒所处的深度相同，液体的密度不同，因此可探究液体压强与液体密度的关系，由于盐水的密度大于水的密度，分析实验现象，可得出结论：在深度相同时，液体的密度越大，压强越大。
故答案为：（1）漏气；将软管取下，再重新安装；（2）U形管两侧液面的高度差；（3）相等；（4）增大；（5）密度。
19．【解答】解：（1）原电路图中，定值电阻和电压表没有接入电路中，在“探究通过导体的电流与电压和电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处，即左端；
（3）由表中数据可知，表中记录的是不同电阻对应的电流值，故探究目的是当导体两端电压一定时，通过导体的电流与导体的电阻的关系；
（4）由图甲可知，电流表选用小量程；如图乙是第2次实验时电流表的示数，电流表分度值0.02A，其示数为0.2A；
当电阻R由10Ω增大到15Ω，根据串联分压的特点，为控制电阻两端的电压不变，故应增大滑动变阻器的阻值，应向左条件滑片；
（5）由表中数据可知，第2次所用定值电阻的阻值为10Ω，由欧姆定律可知，定值电阻两端的电压始终保持UV＝IR＝0.2A×10Ω＝2V，
根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝3V﹣2V＝1V，电压表示数为滑动变阻器分得的电压的＝2倍，根据分压原理，当滑动变阻器连入电路中的电阻最大为10Ω时，定值电阻的阻值为：R＝2×10Ω＝20Ω，因此定值电阻的阻值不能超过20Ω，故30Ω的定值电阻无法满足实验条件；
（5）由图丁可知，I﹣的图像为过原点的一条直线，因此电流与电阻的倒数成正比，故可得结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
故答案为：（1）见解答图；（2）A；（3）导体电阻；（4）0.2；左（5）30；（5）反比。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．【解答】解：（1）图1中的杠杆在使用时，动力臂大于阻力臂，属于省力杠杆；
（2）图2中两个阀门关闭，活塞上移，是热机的做功冲程，将内能转化为机械能；
（3）小汽车行驶的时间t＝＝＝h＝5000s，
该汽车匀速行驶100km过程中，发动机所做的功W＝Pt＝12000W×5000s＝6×107J；
消耗的汽油的质量m＝ρV＝0.7×103kg/m3×6×10﹣3m3＝4.2kg，
消耗的汽油完全燃烧放出的热Q放＝mq＝4.2kg×4.6×107J/kg＝1.932×108J，
发动机的效率η＝×100%＝×100%＝31%；
（4）该汽车行驶100km消耗的汽油的价钱为8元/L×6L＝42元，
电动汽车消耗电的价钱30kW•h×0.6元/kW•h＝18元，
节省的钱为42元﹣18元＝24元。
答：（1）省力；
（2）内；机械；
（3）发动机所做的功为6×107J；发动机的效率为31%；
（4）每行驶百千米，电动汽车比燃油汽车节省24元。
21．【解答】解：（1）液体沸腾时，吸热温度保持不变；S1自动断开后煮茶器消耗的电功率减小，水仍保持沸腾，水沸腾时温度变化的特点是保持不变。
（2）由图甲可知，S、S1都闭合时，R2被短路、电路中只有R1工作，此时煮茶器处于加热状态，
根据图乙可知，加热时的电功率P加＝1100W，
根据P＝可知，电阻R1的阻值：R1＝＝44Ω，
当S闭合、S1断开时，R1、R2串联，此时为保温状态，
由图乙可知，保温功率P保＝44W，电路中的总电阻为：R总＝＝1100Ω，
电阻R2的阻值：R2＝R总﹣R1＝1100Ω﹣44Ω＝1056Ω；
（3）由P＝UI可知，保温状态时的电流I保＝＝＝0.2A；
根据串联电路的特点可知，通过R1的电流I1＝I2＝I保＝0.2A，
当煮茶器处于保温状态时，R1的电功率：P＝R1＝（0.2A）2×44Ω＝1.76W；
（4）如图乙所示的10min内煮茶器加热5分钟，保温5分钟，
消耗的电能W＝P加t加+P保t保＝1100W×5×60s+44W×5×60s＝3432000J。
答：（1）保持不变；
（2）电阻R1和R2的阻值分别为44Ω、1056Ω；
（3）当煮茶器处于保温状态时，R1消耗的电功率为1.76W；
（4）在如图乙所示的10min内煮茶器消耗的电能3432000J。
