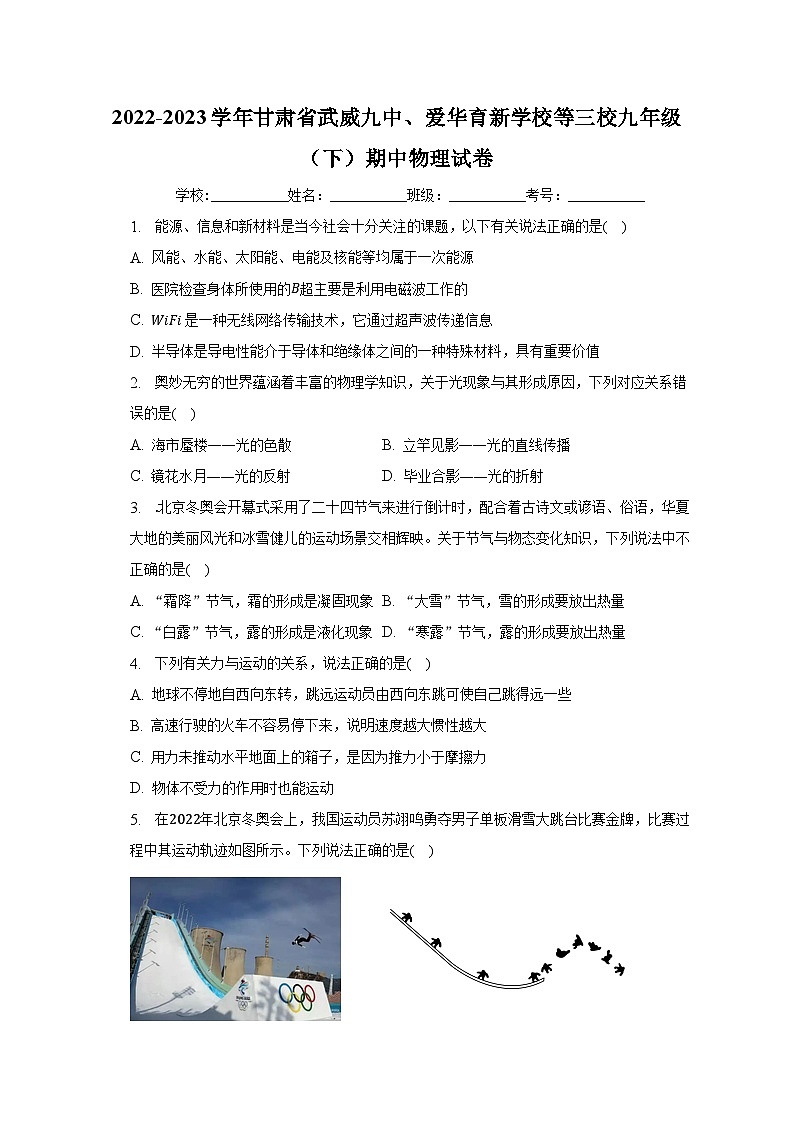

2022-2023学年甘肃省武威九中、爱华育新学校等三校九年级（下）期中物理试卷（含解析）

2022-2023学年甘肃省武威九中、爱华育新学校等三校九年级（下）期中物理试卷

学校:___________姓名：___________班级：___________考号：___________

1.  能源、信息和新材料是当今社会十分关注的课题，以下有关说法正确的是(    )

A. 风能、水能、太阳能、电能及核能等均属于一次能源
B. 医院检查身体所使用的超主要是利用电磁波工作的
C.  是一种无线网络传输技术，它通过超声波传递信息
D. 半导体是导电性能介于导体和绝缘体之间的一种特殊材料，具有重要价值

2.  奥妙无穷的世界蕴涵着丰富的物理学知识，关于光现象与其形成原因，下列对应关系错误的是(    )

A. 海市蜃楼光的色散 B. 立竿见影光的直线传播
C. 镜花水月光的反射 D. 毕业合影光的折射

3.  北京冬奥会开幕式采用了二十四节气来进行倒计时，配合着古诗文或谚语、俗语，华夏大地的美丽风光和冰雪健儿的运动场景交相辉映。关于节气与物态变化知识，下列说法中不正确的是(    )

A. “霜降”节气，霜的形成是凝固现象 B. “大雪”节气，雪的形成要放出热量
C. “白露”节气，露的形成是液化现象 D. “寒露”节气，露的形成要放出热量

4.  下列有关力与运动的关系，说法正确的是(    )

A. 地球不停地自西向东转，跳远运动员由西向东跳可使自己跳得远一些
B. 高速行驶的火车不容易停下来，说明速度越大惯性越大
C. 用力未推动水平地面上的箱子，是因为推力小于摩擦力
D. 物体不受力的作用时也能运动

5.  在年北京冬奥会上，我国运动员苏翊鸣勇夺男子单板滑雪大跳台比赛金牌，比赛过程中其运动轨迹如图所示。下列说法正确的是(    )


A. 运动员在山顶会感觉呼吸困难，是因为山顶大气压较大
B. 向下滑行时，运动员弓着腰，是为了降低重心，增大重力
C. 运动员向下滑行时，重力做功，将重力势能转化为动能
D. 向上腾空跃起到最高点时，运动员的速度为零

6.  如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器的金属滑杆升降，通过电压表是显示的数据来反应水位升降情况。水位最低时，滑杆位于的端处。是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是(    )

A. 当水位不变时，则电压表示数不变，指示灯不亮
B. 当水位下降时，则电压表示数变小，指示灯变亮
C. 当电压表示变大，指示灯变暗，则表明水位下降
D. 若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线

7.  “新冠疫情”期间学校进行核酸检测。在检测时，不论我们站在队伍何处，都能看到辛苦的“白衣天使”，是因为光发生了______ 反射，检测时能闻到酒精气味，这是______ 现象。

8.  父亲生日那天，小明给父亲启啤酒时，发现瓶口出现“白雾”，这是瓶内的气体冲出时，______ 能转化为______ 能，此过程与热机的______ 冲程原理相似。

9.  通电线圈附近的小磁针静止时极指向如图所示，则电源端为______ 极；利用通电线圈在磁场中受力转动可制成______ 选填“发电机”或“电动机”。若两轮电动车下坡时将电源输出关闭，就变成了“发电机”，它的工作原理是______ 。该车自身重力为，每个车轮与地面的接触面积为，车胎能承受的最大压强为，求该车的最大载重量是______ 。

10.  年月日时分，神舟十四号飞船成功发射，王大爷从报纸上看到这一消息时，他用放大镜读报时透过镜片看到的文字是正立、放大的______ 像，他可能患了远视眼，成像于视网膜______ 选填“前”或“后”，为矫正视力需要佩戴______ 选填“凹”或“凸”透镜。

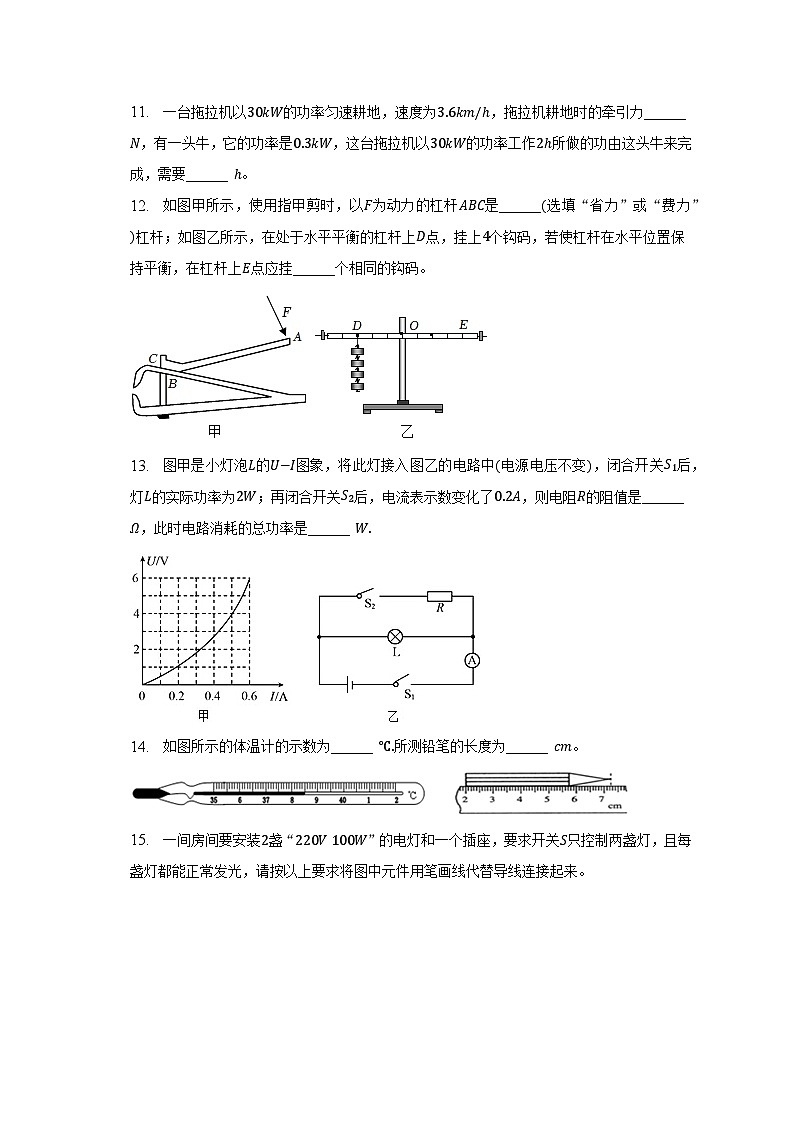

11.  一台拖拉机以的功率匀速耕地，速度为，拖拉机耕地时的牵引力______ ，有一头牛，它的功率是，这台拖拉机以的功率工作所做的功由这头牛来完成，需要______ 。

12.  如图甲所示，使用指甲剪时，以为动力的杠杆是______选填“省力”或“费力”杠杆；如图乙所示，在处于水平平衡的杠杆上点，挂上个钩码，若使杠杆在水平位置保持平衡，在杠杆上点应挂______个相同的钩码。


13.  图甲是小灯泡的图象，将此灯接入图乙的电路中电源电压不变，闭合开关后，灯的实际功率为；再闭合开关后，电流表示数变化了，则电阻的阻值是______ ，此时电路消耗的总功率是______


14.  如图所示的体温计的示数为______ 所测铅笔的长度为______ 。


15.  一间房间要安装盏“”的电灯和一个插座，要求开关只控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。


16.  如图所示，是一束光线从空气射向水面的情况，请你根据入射光线，画出相应的反射光线和折射光线．

17.  作出水中物体所受浮力和重力的示意图．


18.  在“测量小砖块的密度”实验中，进行了以下操作：
小明在实验前，先在砖表面刷层油漆并晾干，刷油漆的作用是______ 。
他把天平放在水平桌面上，分度盘如图甲所示，他应该将平衡螺母向______ 填“左”或“右”调节，使天平平衡并测出砖块的质量是______ 。
通过采用自制一个溢水杯测水的体积的方法来测量小砖块的体积，其具体做法是：先在溢水杯中加水，直到水面恰好与溢水口相平，把量筒放在溢水口下方，将小砖块慢慢放入溢水杯中，小砖块最终沉入水底，量筒收集完从溢水杯溢出的水后，示数为，被测小砖块的密度为______ 。
若小明用上述方法测出小砖块的密度时，没有对小砖块作预处理即没有在砖表面刷油漆的操作，则测得小砖块的密度与真实值相比会______ 选填“偏大”“偏小”或“一样”。

19.  如图甲所示是莉莉同学“测量小灯泡的电功率”的电路图，图乙是实物连接图，其中电源电压是，小灯泡的额定电压为。

图乙已连接部分电路，请用笔画线代替导线按照电路图将电路连接完整，使滑片向右移动时滑动变阻器接入电路的电阻变大。
莉莉同学连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是______ 。
A.电流表断路
B.小灯泡短路
C.小灯泡断路
D.滑动变阻器断路
排除故障后，调节滑动变阻器的滑片到图示位置时，电压表的示数如图丙所示，若她想测量小灯泡的额定功率，应将图乙中的滑片向______ 选填“”或“”端移动，使电压表的示数为。
莉莉同学多次移动滑动变阻器的滑片，记下多组对应的电压表和电流表的示数，并绘制成了图丁所示的图象。根据图象信息，可算出小灯泡的额定功率______ ，通过图象还可以发现灯丝的电阻是变化的，造成这一现象的原因是灯丝电阻要受______ 的影响。

20.  飞越苍穹，筑梦星河。年月日时在电视上观看了神舟十四号载人飞船成功发射。火箭点火后，向下快速喷出气体，推动火箭加速上升。请你结合实际，分析并解答下列问题：
电视机屏幕的彩色画面是由哪三种色光混合成的？
火箭向下快速喷出气体，推动火箭加速上升，此过程包含哪些力学知识，请你说出两点。

21.  一潜水艇潜入水下深处时，求：
处于水下深度处一个面积为的舱盖上所受海水的压强和压力各是多大？

如果这个潜水艇受到的浮力是，求潜水艇的体积是多少？为计算方便，取海水密度为、

22.  如图是某家用电热油汀的电路原理图，油汀有“高温挡”、“中温挡”和“低温挡”三个挡位，铭牌见表。通电后电热管周围的导热油被加热到一定温度再将热量辐射出去，从而加热空间环境。已知电热丝的阻值，，。求：

的阻值；
电热油汀在中温挡时，正常工作的电流；
使用高温挡加热时效率为，使导热油温度升高时，需要的加热时间。

答案和解析

1.【答案】

【解析】解：
A、风能、水能、太阳能、核能可以从自然界直接获取，是一次能源；电能属于二次能源，故A错误；
B、医院检查身体所用的超利用了超声波传递信息，故B错误；
C、是利用了电磁波中的微波技术进行信息传输，故C错误；
D、容易导电的物体叫导体，不容易导电的物体叫绝缘体，半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质，可制作二极管、三极管灯，故D正确。
故选：。
一次能源：是指可以从自然界直接获取的能源。例：煤炭、石油、天然气、水能、风能、太阳能、地热能、潮汐能、生物质能、核能；
二次能源：是指无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源。例：电能、乙醇汽油、氢能、沼气；
超声的穿透能力强，人们可以利用超声来进行探测；
是通过电磁波来传递信息的；
半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质，可以用来制成二极管、三极管。
本题考查了能源分类，以及超声波、电磁波和半导体的应用，属于基础题目。


2.【答案】

【解析】解：、海市蜃楼属于光的折射现象，不属于光的色散，故A错误；
B、立竿见影属于光的直线传播，故B正确；
C、镜花水月属于光的反射，故C正确；
D、毕业合影属于光的折射，故D正确。
故选：。
光从一种透明介质斜射进入另一种透明介质时，传播方向通常会发生变化，这种现象叫光的折射。海市蜃楼、池水变浅、插入水中的筷子向上弯折等都属于光的折射现象。
光在同种均匀介质中是沿直线传播的。小孔成像、日食、月食、激光准直、影子的形成都是光的直线传播的实例。
光射到物体的表面，改变传播方向回到原来介质中的现象叫光的反射，平面镜成像属于光的反射的应用。
太阳光经过三棱镜折射后分解出七种单色光的现象叫光的色散，雨后彩虹属于光的色散现象。
知道光的直线传播、光的反射、光的折射、光的色散以及它们对应的实例。


3.【答案】

【解析】解：、霜是空气中的水蒸气遇冷变成的固态小冰晶，是凝华现象，凝华放热，故A错误；
B、雪是空气中的水蒸气遇冷变成的固态小冰晶，是凝华现象，凝华放热，故B正确；
、露是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，液化放热，故CD正确。
故选：。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。


4.【答案】

【解析】解：、跳起之前，人与地面具有相同的速度。由于惯性，跳起来之后人依然要保持原来的运动状态，在相同的时间内，人转过的距离与地面转过的距离相等，所以无论跳远运动员向那个方向跳起，结果都一样，故A错误；
B、火车的质量大，其惯性也大，所以不易停下来，但惯性的大小与物体的速度无关，故B错误；
C、由于没有推动箱子，箱子仍然处于静止状态，在水平方向上所受的推力与摩擦力是一对平衡力，所以摩擦力等于推力，故C错误；
D、物体不受力的作用时，保持静止或匀速直线运动状态，故物体不受力的作用时也能运动，故D正确。
故选：。
物体保持原来运动状态不变的性质叫惯性，惯性大小只和质量有关，与物体的运动状态、物体的形状、位置等都无关；
处于静止状态或匀速直线运动状态的物体受平衡力作用；二力平衡的条件：大小相等、方向相反、作用在一条直线上和作用在一个物体上；
牛顿第一定律：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
本题主要考查学生对惯性知识的理解和掌握情况，生活中有很多惯性的例子，要求学生善于发现日常生活中惯性现象。


5.【答案】

【解析】解：、运动员在山顶会感觉呼吸困难，是因为山顶空气稀薄，大气压较低，故A错误；
B、向下滑行时，运动员弓着腰，是为了降低重心，提高稳定度，不能增大重力，故B错误；
C、运动员自由下滑时，速度增大，高度减小，动能增加，重力势能减少，将重力势能转化为动能，故C正确；
D、起跳上升过程中，速度越来越小，高度越来越大，动能转化为重力势能，达到最高点时动能最小，根据图中的运动路径知，运动员会向前运动，所以速度不为，故D错误。
故选：。
大气压随着高度的增加而降低；
降低重心不能增大重力，重力是不变的，可以提高稳定度；
运动员自由下滑时，速度加大，高度减小，将重力势能转化为动能；
根据图中运动路径确定最高的速度是否为。
本题考查动能和重力势能的影响因素、减小压强的方法和稳度以及提高稳度的方法，考查的知识点比较多，充分利用了生活中常见的现象，说明了物理来自于生活。


6.【答案】

【解析】解：
A、由图可知：指示灯与变阻器串联连接在电源上，处于通路状态，指示灯发光；当水位不变时，变阻器连入电路的阻值不变，则电流不变，所以电压表示数不变。故A错误。
B、电压表测量变阻器两端的电压，根据串联电路电压与电阻成正比的特点可知，当水位下降，即滑动触头向下运动时，电压表示数变小；电路处于通路状态，指示灯变亮，故B正确。
C、当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C错误。
D、若将电压表改装成水位计，则电压表零刻度线时，即滑杆位于的端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误。
故选：。
根据电路图可知，指示灯与变阻器串联，电压表串联变阻器两端的电压，变阻器的金属滑杆上下移动时，电路中电阻改变，根据欧姆定律可知电流变化。根据欧姆定律和串联电路分压特点，分析电压表示数的变化。
本题考查电路的分析，关键抓住串联电路电压与电阻成正比的特点分析电压表示数与变阻器的阻值变化关系。


7.【答案】漫  扩散

【解析】解：不论我们站在队伍何处，都能看到辛苦的“白衣天使”，是因为光照射到白衣天使时，光发生了反射；检测时能闻到酒精气味，是因为酒精分子在永不停息地做无规则运动。
故答案为：漫；扩散。
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象。
漫反射，是投射在粗糙表面上的光向各个方向反射的现象。
本题考查了光的漫反射和扩散现象，属于基础题。


8.【答案】内  机械  做功

【解析】解：
小明给父亲启啤酒时，发现瓶口出现“白雾”，这是啤酒瓶中的水蒸气遇冷的空气液化成小水珠飘散在空气中，此过程中水蒸气对外做功，内能减小，内能转化为机械能，该过程与热机的做功冲程能量转化相同。
故答案为：内；机械；做功。
做功可以改变物体的内能，外界对物体做功时，机械能转化为内能，物体内能增大，当物体对外做功时，物体的内能转化为机械能，物体的内能减小；热机的一个工作循环有吸气、压缩、做功、排气四个冲程组成，其中压缩冲程机械能转化成内能，做功冲程内能转化成机械能。
此题考查学生对于物体内能改变方式的理解，以及内燃机的工作过程，是中考的热点。


9.【答案】负  电动机  电磁感应现象

【解析】解：通电线圈附近的小磁针静止时极指向左侧，由于异名磁极互相吸引，因此通电线圈右端为极，根据安培定则可知，电流从通电线圈右前侧流入，左后侧流出，因此电源端为负极；
利用通电线圈在磁场中受力转动可制成电动机；
若两轮电动车下坡时将电源输出关闭，就变成了“发电机”，它的工作原理是电磁感应现象；
电动自行车车胎能承受的最大压力为：
；
则车的最大载重量为：
。
故答案为：负；电动机；电磁感应现象；。
根据磁极间的相互作用规律和安培定则判断电源正负极；
电动机是利用通电线圈在磁场中受力转动的原理制成的；
发电机是利用电磁感应现象制成的；
根据求出车对地面的最大压力，然后根据水平面上物体对地面的压力等于自身重力即可求出该车的最大载重量。
本题考查了磁极间的相互作用规律、安培定则、电动机的原理、发电机的原理、压强公式的应用，关键是公式及其变形的灵活运用，要知道在水平面上压力等于物体自身的重力。


10.【答案】虚  后  凸

【解析】解：他用放大镜读报时透过镜片看到的文字是正立、放大的虚像；
远视眼成像时，像成在视网膜的前方，需要佩戴对光线具有会聚作用的凸透镜矫正。
故答案为：虚；后；凸。
当物距小于焦距时，凸透镜成正立、放大的虚像，应用于放大镜。
远视眼是因为晶状体太薄，远处物体的像成在视网膜的后方，凸透镜对光线有会聚作用，使原来会聚成像的光线提前会聚到视网膜上。
本题考查了凸透镜成像规律的应用、远视眼的成因及矫正方法，属于基础题。


11.【答案】

【解析】解：，
根据可知拖拉机的牵引力为：；
拖拉机的功率，工作时间，
由得，拖拉机所做的功为：
，
而牛的平均功率为：，
由得，牛做这些功需要的时间为：
。
故答案为：；。
根据可知拖拉机的牵引力，根据得出拖拉机所做的功；
知道拖拉机的功率和工作时间，可利用公式计算出拖拉机所做的功；又知道牛的功率，可利用公式计算出耕牛做这些功需要的时间。
本题考查功、功率的有关计算，综合性较强，有一定难度，关键是公式的灵活应用。


12.【答案】省力

【解析】解：如图，对于杠杆，支点是，动力臂大于阻力臂，是省力杠杆；
设杠杆的一个小格为，一个钩码的重力为，则，，
根据杠杆平衡条件可得：，
则，
所以应挂钩码的个数：个。
故答案为：省力；。
根据动力臂和阻力臂的关系判断是什么类型的杠杆；
已知阻力、阻力臂和动力臂，利用杠杆平衡条件即可求出作用在杠杆点应挂钩码个数。
此题考查杠杆的分类和杠杆平衡条件的应用，体现了物理和生活的密切关系，难度不大，属于基础题。


13.【答案】；

【解析】解：由图甲所示图象可知，灯泡两端电压为时通过灯泡的电流为，灯泡实际功率为：，
由图乙所示电路图可知，闭合开关后，只有灯泡接入电路，灯泡两端电压等于电源电压，因此电源电压：，
由图乙所示电路图可知，闭合开关后，再闭合开关后，灯泡与电阻并联，电流表测干路电流，
再闭合开关后，电流表示数变化了，则通过电阻的电流为，
由可知，电阻阻值：，
两开关都闭合时，干路电流：，
电路消耗的总功率：；
故答案为：；．
根据灯泡实际功率由图甲所示图象求出灯泡两端电压与通过灯泡的电流，确定电源电压；然后应用并联电路特点与欧姆定律求出电阻阻值，由电功率公式求出电路消耗的总功率．
本题考查了求电阻阻值、电路消耗的电功率，分析的清楚图示图象与图示电路图是正确解题的前提与关键，应用电功率公式、并联电路特点与欧姆定律可以解题．


14.【答案】

【解析】解：体温计的分度值为，此时示数为；
刻度尺的分度值为，以刻线为零起点，此时示数为。
故答案为：；。
看清温度计分度值读出示数即可；看清刻度尺量程，估读到分度值下一位即可。
此题主要考查学生对于温度计和刻度尺的读数，一定注意分度值和是否估读是解题关键。


15.【答案】解：要求开关只控制两盏灯且每盏灯都能正常发光，则两个灯泡是并联的，且与插座之间也是并联的；开关同时控制两个灯泡，灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
两孔插座的接法，左边接零线，右边接火线。如图所示：


【解析】在家庭电路中各用电器以及插座都是并联连接的；开关只控制两盏灯，则开关应串联在两盏灯的干路上；连线时要符合安全用电的原则。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。


16.【答案】解：过入射点垂直界面作出法线，在空气中法线右侧斜向上作出反射光线，并使反射角等于入射角，
在法线右侧的水中斜向下作出折射光线，使折射角小于入射角，如图：

【解析】先过入射点垂直界面作出法线，要作出反射光线必须知道反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，按反射定律的内容作出反射光线；
要作出折射光线，必须知道折射定律的内容：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，当光由空气斜射入水中时，折射角小于入射角，根据折射定律作出折射光线．
光斜射到两种透明介质的界面上，一般要发生反射和折射，反射与入射在同一种介质中，要按反射定律作图；折射与入射在不同的介质中，要按折射定律去作图．


17.【答案】解：从重心开始沿竖直向上和竖直向下画一条带箭头的线段表示出浮力和重力，并标出和；因为重力和浮力是一对平衡力，大小相等，所以作图时两条线段长度要相等，如图所示：


【解析】物体漂浮时，浮力等于重力，重力的方向总是竖直向下和浮力的方向总是竖直向上，过重心表示出重力和浮力的大小和方向．
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点；注意浮力和重力的线段长度相等．


18.【答案】隔绝水，防止砖块吸水  右      偏大

【解析】解：先在砖表面刷层油漆并晾干，刷油漆的作用是隔绝水，防止砖块吸水；
将天平放在水平台面上，把游码移到标尺的零刻线处，调节天平横梁平衡时，指针指在分度盘中央刻度线的左侧，说明左盘较重，应当将横梁上的平衡螺母向右调节，直至平衡；
图乙中天平标尺的分度值为，砖块的质量：；
小砖块体积：，
砖块的密度：
。
若没有对小砖块作预处理即没有在砖表面刷油漆的操作砖块吸水，导致排开水的体积减小，即测量的砖块的体积偏小，由密度公式可知，密度的测量值偏大。
故答案为：隔绝水，防止砖块吸水；右；；；偏大。
先在砖表面刷层油漆并晾干，以隔绝水，防止砖块吸水；
将天平放在水平台面上，把游码移到标尺的零刻线处。当指针恰好指在分度盘的中央或左右摆动幅度相同时，表示横梁平衡；指针向左偏，平衡螺母向右调；指针向右偏，平衡螺母向左调；观察标尺上的分度值，物体的质量砝码的质量游码的读数；
量筒收集完从溢水杯溢出的水即为小砖块体积；已知砖块体积，利用密度公式可求得砖块的密度；
若没有对小砖块作预处理即没有在砖表面刷油漆的操作砖块吸水，导致排开水的体积减小，由密度公式分析密度变化。
此题主要考查的是学生对天平和量筒的读数、密度计算公式、误差分析和实验步骤的设计等知识的理解和掌握，难易程度适中。


19.【答案】      温度

【解析】解：因使滑片向右移动时滑动变阻器接入电路的电阻变大，故滑片以左电阻丝连入电路中，如下所示：

经分析，闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不亮，电流表有示数，说明电路通路，电压表无示数，说明电压表并联的部分被短路，则故障可能是小灯泡短路，故选B；
电压表的示数如图丙所示，图丙中电压表小量程分度值为，其示数为；
测量小灯泡的额定功率，灯泡两端的电压应等于额定电压，根据串联电路电压规律可知需减小滑动变阻器两端的电压，根据串联分压原理可知需减小滑动变阻器接入电路的阻值，所以应将图乙中的滑片向端移动；
根据图象信息可知灯在额定电压下的电流为，则小灯泡的额定功率是：；
通过图象还可以发现灯丝的电阻是变化的，造成这一现象的原因是灯丝的电阻随温度的升高而增大。
故答案为：如上所示；；；；温度。
因使滑片向右移动时滑动变阻器接入电路的电阻变大，故滑片以左电阻丝连入电路中；
闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不亮，电流表有示数，说明电路通路，电压表无示数，说明电压表并联的部分被短路；
根据电压表的量程和分度值读数，测量小灯泡的额定功率，灯泡两端的电压应等于额定电压，根据串联电路电压规律可知滑动变阻器两端的电压变化，根据串联分压原理滑动变阻器接入电路的阻值变化，进一步分析滑片的移动方向；
根据图象信息可知灯在额定电压下的电流，根据计算小灯泡的额定功率；
灯泡的电阻随温度的升高而增大。
本题测量小灯泡的电功率，考查电路的连接、故障的分析、电压表读数、电功率的计算、串联分压原理及影响电阻大小的因素。


20.【答案】答：电视机屏幕的彩色画面是由红、绿、蓝三种色光混合而成的；
火箭对喷出的气体有向下的力，同时气体对火箭产生了向上巨大的推力，这说明力的作用是相互的；火箭加速上升，运动速度加快，运动状态改变，说明力可以改变物体的运动状态。

【解析】光的三原色为：红、绿、蓝；
物体间力的作用是相互的，一个物体对另一个物体有力的作用，同时它也受到另一个物体力的作用；力可以改变物体的运动状态。
本题是开放性题目，考查了学生对力学知识的掌握和理解，是一道综合性的基础题。


21.【答案】解：
潜水艇受到的压强为
潜水艇受到的压力为
潜水艇的体积为．
答：
潜水艇的舱盖受到的压强和压力分别为：、；
潜水艇的体积为．

【解析】已知水的密度和深度，利用公式计算潜水艇受到的压强；已知潜水艇受到的压强和舱盖面积，利用公式计算受到的压力．
已知潜水艇受到的浮力和海水的密度，利用公式计算排开水的体积，也就是潜水艇的体积．
液体产生的压力不一定等于液体的重力，所以在计算液体压力时，一般先计算压强，然后利用公式得到压力．


22.【答案】解：已知，电源电压一定，由可知，电路电阻越小，功率越大，所以当、都闭合时，只有工作，电路中总电阻最大，为低温挡；当、、都闭合时，两电阻并联，电路中总电阻最小，为高温挡；当、都闭合时，只有工作，为中温挡；
所以的阻值为：；
由可知，电暖器在中温挡时，正常工作的电流为：；
导热油的体积，
由可知，导热油的质量为：，
导热油温度升高时，吸收的热量：，
由可知，电热油汀消耗的电能为：，
由可知，需要用高温挡的加热时间为：。
答：的阻值为；
电热油汀在中温挡时，正常工作的电流为；
使用高温挡加热时效率为，使导热油温度升高时，需要的加热时间为。

【解析】已知，电源电压一定，由可知，电路电阻越小，功率越大，所以当、都闭合时，只有工作，电路中总电阻最大，为低温挡；当、、都闭合时，两电阻并联，电路中总电阻最小，为高温挡；当、都闭合时，只有工作，为中温挡；然后由可求出的电阻，低温挡电阻应是图乙中的；
根据可求出电暖器在中温挡时正常工作的电流；
根据密度公式求出导热油的质量，根据可求导热油温度升高时，吸收的热量，根据求出消耗的电能，再由求出需要的加热时间。
本题是一道电热综合题，主要考查并联电路的特点、电功率公式、密度公式、吸热公式以及效率公式的灵活运用，能在分析电路结构是解题的关键。
