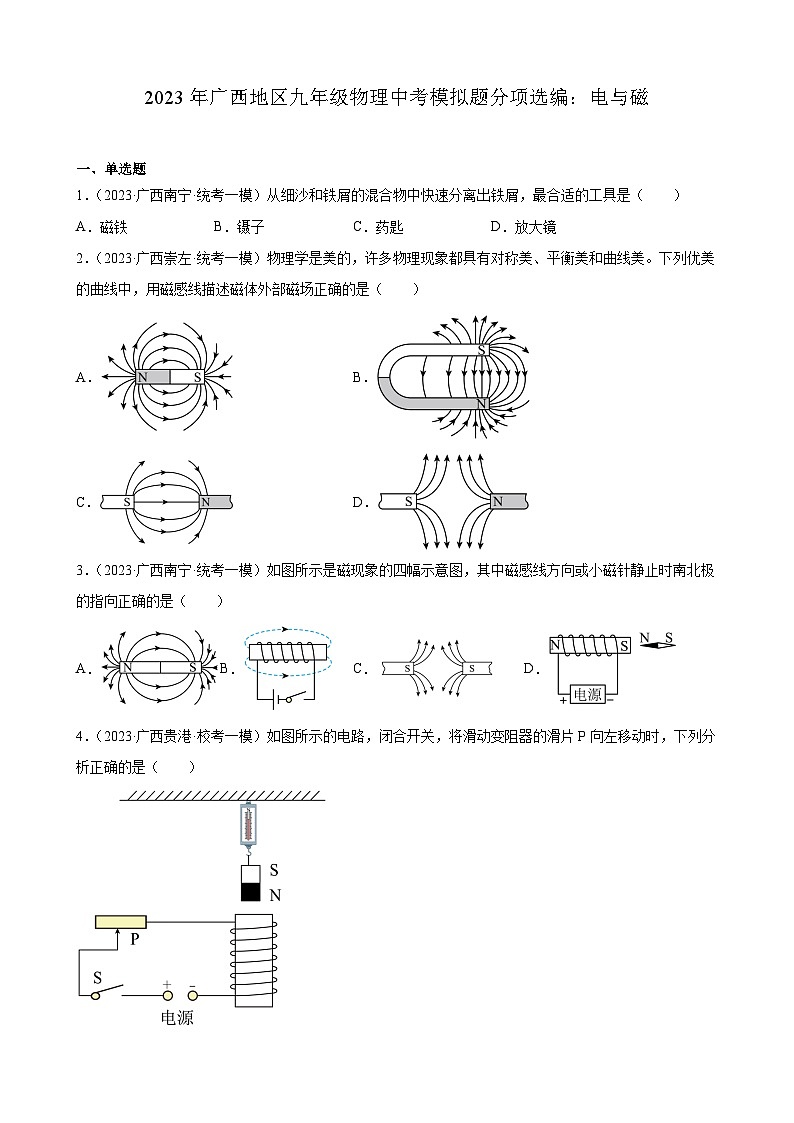

2023年广西地区九年级物理中考模拟题分项选编：电与磁

2023年广西地区九年级物理中考模拟题分项选编：电与磁

一、单选题

1．（2023·广西南宁·统考一模）从细沙和铁屑的混合物中快速分离出铁屑，最合适的工具是（　　）

A．磁铁 B．镊子 C．药匙 D．放大镜

2．（2023·广西崇左·统考一模）物理学是美的，许多物理现象都具有对称美、平衡美和曲线美。下列优美的曲线中，用磁感线描述磁体外部磁场正确的是（　　）

A． B．

C． D．

3．（2023·广西南宁·统考一模）如图所示是磁现象的四幅示意图，其中磁感线方向或小磁针静止时南北极的指向正确的是（　　）

A．B． C． D．

4．（2023·广西贵港·校考一模）如图所示的电路，闭合开关，将滑动变阻器的滑片P向左移动时，下列分析正确的是（　　）

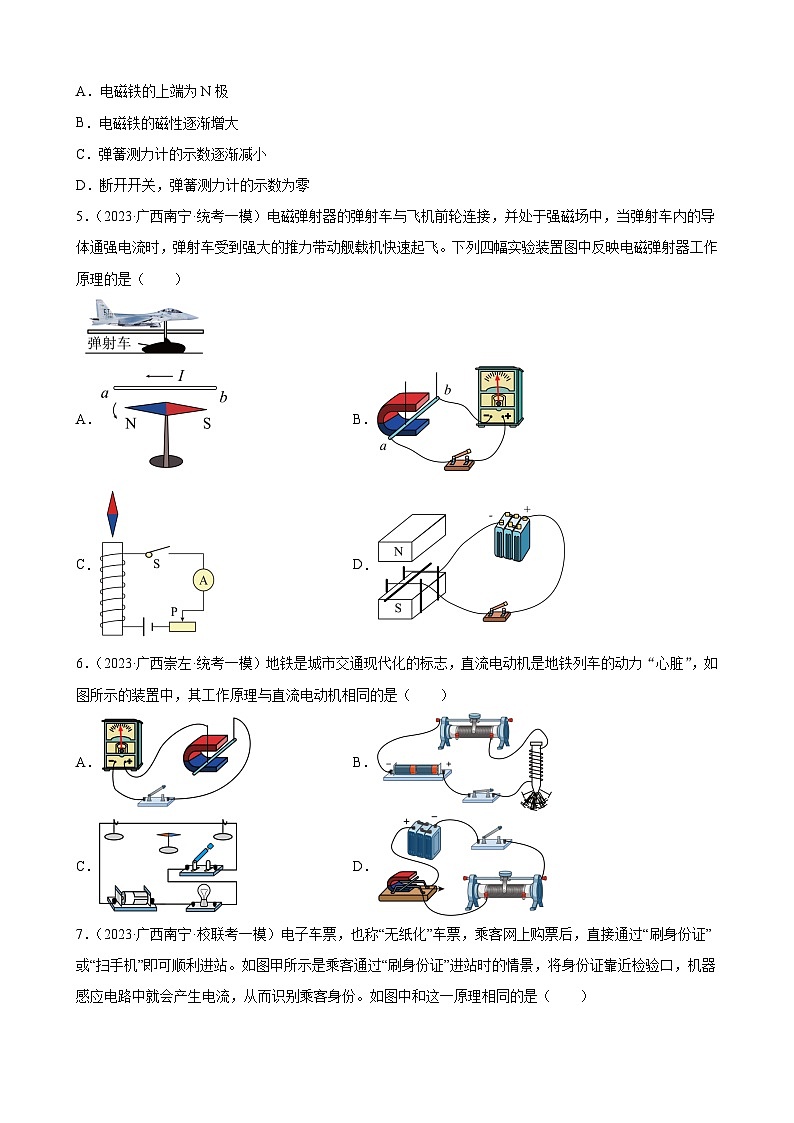

A．电磁铁的上端为N极

B．电磁铁的磁性逐渐增大

C．弹簧测力计的示数逐渐减小

D．断开开关，弹簧测力计的示数为零

5．（2023·广西南宁·统考一模）电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（　　）

A． B．

C． D．

6．（2023·广西崇左·统考一模）地铁是城市交通现代化的标志，直流电动机是地铁列车的动力“心脏”，如图所示的装置中，其工作原理与直流电动机相同的是（　　）

A． B．

C． D．

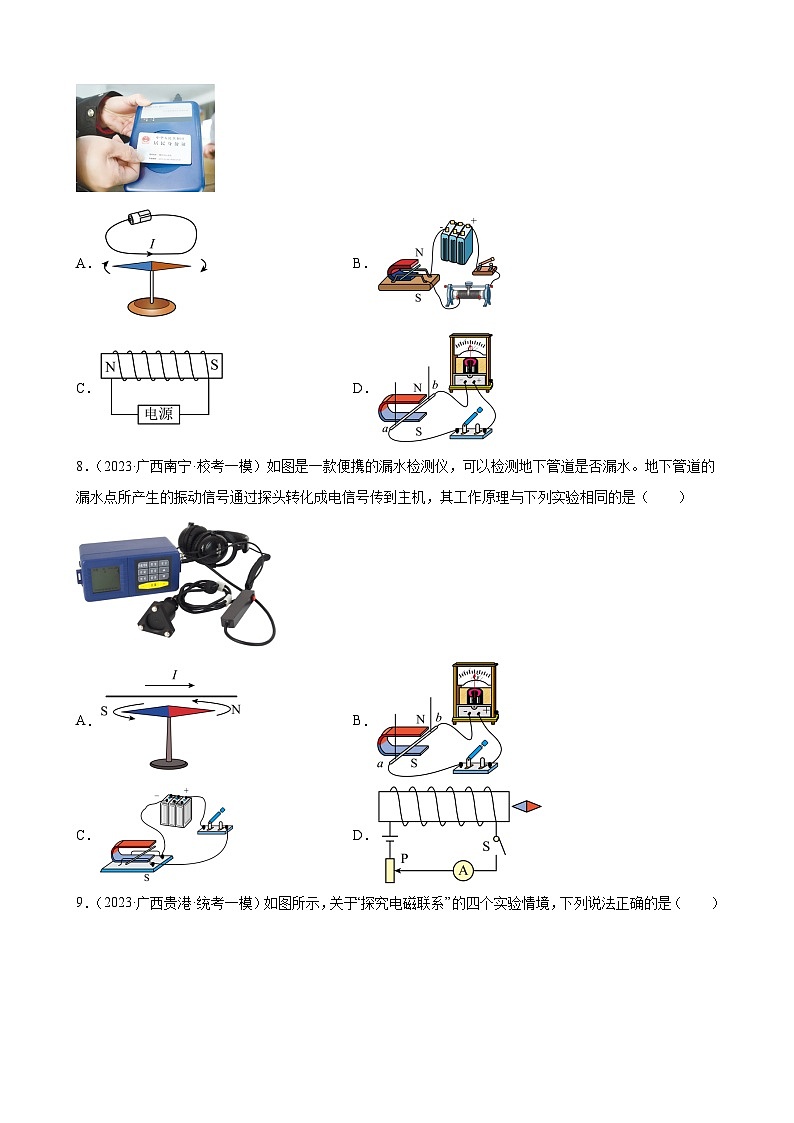

7．（2023·广西南宁·校联考一模）电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图甲所示是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。如图中和这一原理相同的是（　　）

A． B．

C． D．

8．（2023·广西南宁·校考一模）如图是一款便携的漏水检测仪，可以检测地下管道是否漏水。地下管道的漏水点所产生的振动信号通过探头转化成电信号传到主机，其工作原理与下列实验相同的是（　　）

A． B．

C． D．

9．（2023·广西贵港·统考一模）如图所示，关于“探究电磁联系”的四个实验情境，下列说法正确的是（　　）

A．甲实验中小磁针最终静止时与通电导线平行

B．将乙实验中ab棒竖直上下移动时，灵敏电流计指针不会左右摆动

C．丙实验装置只可以研究电磁铁的磁性强弱与线圈匝数的关系

D．丁实验揭示了发电机的工作原理

10．（2023·广西贵港·统考一模）超市的商品上贴有磁性标签，当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流触发警报器，达到防盗目的，下列各图中的实验与超市防盗装置的工作原理相符的是（  　）

A． B．

C． D．

二、多选题

11．（2023·广西贵港·统考一模）如图所示，以下关于物理实验现象及说明的问题，说法正确的是（　　）

A．图甲：试管口的“白气”是空气中的水蒸气液化形成的小水滴

B．图乙：厚玻璃筒内的空气被压缩时，其温度升高，内能增加

C．图丙：梳子与头发摩擦后能吸引轻小的纸屑，说明它带了电荷

D．图丁：磁铁周围铁屑规则分布，表明磁体周围空间存在磁感线

12．（2023·广西贵港·校考一模）如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（　　）

A．图（1）可用来研究电磁感应现象

B．图（2）可用来研究电磁感应现象

C．图（3）可用来说明发电机原理

D．图（4）可用来研究电磁铁磁性强弱与电流大小的关系

13．（2023·广西·校联考一模）如图所示的刷卡机广泛用于超市、银行等场所，带有磁条的卡在刷卡机指定位置划过时，刷卡机的检测头就会产生感应电流，电脑便可读出磁条上的信息，选项中，与之原理相同的装置是（　　）

A．电铃 B．动圈式话筒

C．电动机 D．风力发电机

三、填空题

14．（2023·广西南宁·统考一模）如图所示，在“探究什么情况下磁可以生电”的实验中，当闭合电路中的导体AB向___________运动时，观察到灵敏电流计指针发生偏转，说明电路中产生了___________。

四、作图题

15．（2023·广西南宁·校考一模）如图，小磁针静止在通电螺线管右侧，请标出磁感线方向和小磁针N极。

16．（2023·广西梧州·统考一模）在图中标出磁感线的方向和小磁针的N极．

(       )

五、计算题

17．（2023·广西贵港·统考一模）某科技小组利用热敏电阻为电暖箱设计了一个温度可自动控制的装置，如图甲所示，控制电路中电源电压U1恒定为12V，热敏电阻R1的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻R0，“电暖箱”共安装有2个标有“220V，440W”的发热电阻R，当电磁铁线圈中电流大于或等于60mA时，继电器的衔铁被吸下，使“电暖箱”工作电路断开；当线圈中的电流小于或等于50mA时，继电器的衔铁被释放，使“电暖箱”工作电路闭合。求：

（1）发热电阻R的阻值；

（2）电暖箱中的最高温度为48℃时，滑动变阻器R2两端电压；

（3）调节滑动变阻器阻值为R2=10Ω时，电暖箱温度变化的范围。

参考答案：

1．A

【详解】A．细沙不是磁性材料，铁屑是磁性材料，所以用磁铁的吸铁性可以快速分离出铁屑，故A符合题意；

BCD．铁屑很小，用镊子和药匙不能和沙子分离，放大镜只能分辨出沙子和铁屑，不能分离铁屑，故BCD不符合题意。

故选A。

2．A

【详解】A．磁感线是为了描述空间磁场假想的一些闭合曲线，在磁体的外部磁感线是从磁体的N极出来回到S极的，故A正确；

B．U形磁体周围磁感线一样是从N极出来回到S极，图中磁感线方向画反了，故B错误；

CD．对于相互靠近的两个磁极，如果是异名磁极，磁感线是从N极出来进入S极的，箭头指向S极，故CD错误。

故选A。

3．A

【详解】AC．在磁体的外部，磁感线从N极出发回到S极，故A正确，C错误；

B．由图知，电流从螺线管的左端流入、右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，而磁体周围的磁感线从N极出发回到S极，因此图中磁体周围磁感线的方向错误，故B错误；

D．由图知，电流从螺线管的左端流入、右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，因此图中通电螺线管的磁极标错，小磁针的指向也错，故D错误。

故选A。

4．C

【分析】（1）知道电源的正负极，可利用安培定则判断出电磁铁的磁场方向；

（2）判断滑动变阻器的滑片P向左移动时，电路中电阻的变化，从而可以确定电路中电流大小的变化，再确定电磁铁磁性强弱的变化；

（3）据磁极间的作用规律判断出测力计的示数变化．

【详解】由安培定则可知，电磁铁的上端为S极，下端为N极，故A错误；

滑动变阻器的滑片P向左移动时，电路中的电阻变大，则电路中的电流变小，电磁铁的磁性变弱，B错误；

电磁铁的上端为S极，电磁铁磁性减弱后，对条形磁铁的吸引力变小，所以弹簧测力计的示数变小，C正确；

断开开关，电路中没有电流，所以电磁铁无磁性，即电磁铁对条形磁铁既不吸引也不排斥，但条形磁体有重力，故弹簧测力计有示数，D错误．

故选C.

5．D

【详解】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞；由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同；

A．图中是探究电流的磁效应的实验，说明通电导线周围存在着磁场，故A不符合题意；

B．图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故B不符合题意；

C．图中的实验是探究影响电磁铁磁性大小的因素的实验，是电流的磁效应，故C不符合题意；

D．图中有电源，通电导体或线圈在磁场中会受力而运动，是电动机的原理图，故D符合题意。

故选D。

6．D

【详解】电动机是根据通电导体在磁场中受力的原理制成的。

A．由图可知电路中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，是电磁感应现象，属于发电机的工作原理，故A不符合题意；

B．图示的是电磁铁，电磁铁通电后具有磁性，是利用了电流的磁效应，故B不符合题意；

C．图示的是通电导体周围有磁场，是奥斯特实验，故C不符合题意；

D．由图可知电路中有电源，通电导体在磁场中会受力而运动，是电动机的工作原理，故D符合题意。

故选D。

7．D

【详解】A．由题意可知，刷身份证时会产生感应电流，即由磁产生电，有感应电流产生，所以其工作原理为电磁感应现象；图示为奥斯特实验，说明通电导线周围存在磁场，故A不符合题意；

B．图中有电源，为电动机的工作原理，说明通电导体在磁场中受力而运动，故B不符合题意；

C．图示的实验的主要部件是电磁铁，电磁铁通电后具有磁性，这是电流的磁效应，故C不符合题意；

D．图中没有电源，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，故D符合题意。

故选D。

8．B

【详解】地下管道的漏水点所产生的振动会使得检测仪中电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象。

A．图中是奥斯特实验，说明通电导体周围存在着磁场，故A不符合题意；

B．该实验是电磁感应实验，与漏水检测仪的工作原理相同，故B符合题意；

C．该实验探究的是通电导体在磁场中受力运动，故C不符合题意；

D．图中通电螺线管，利用的是电流的磁效应；故D不符合题意。

故选B。

9．B

【详解】A．图甲装置是奥斯特实验，实验表明电流周围存在磁场，实验中小磁针最终静止时与通电导线垂直，故A错误；

B．将乙实验中ab棒竖直上下移动时，不切割磁感线，不会产生感应电流，灵敏电流计指针不会左右摆动，故B正确；

C．图丙装置两个电磁铁串联在电路中，电流相等，线圈匝数不同，所以可以探究电磁铁磁性强弱跟线圈匝数的关系；若移动滑动变阻器，可以改变电路中的电流，所以还可以探究电磁铁磁性强弱跟电流的关系，故C错误；

D．图丁装置是通电导体在磁场中受力而运动，是电能转化为机械能，是电动机的原理，故D错误。

故选B。

10．A

【分析】根据“当贴有磁性标签的商品经过检测通道时，安全门上的线圈会产生电流”可知，线圈在磁场中做相对运动产生感应电流，属于电磁感应现象，将机械能转化为电能。

【详解】A．该实验是电磁感应实验，将机械能转化为电能，故A符合题意；

B．该实验是奥斯特实验，说明通电导线周围存在磁场，故B不符合题意；

C．该实验是探究电磁铁磁性强弱影响因素的实验，故C不符合题意；

D．通电能运动，故是电动机原理，将电能转化为机械能，故D不符合题意。

故选A。

【点睛】电磁感应

11．BC

【详解】A．试管口的“白气”是试管中的水蒸气对外做功，内能减小，温度降低，液化形成的小水滴。故A错误；

B．外界对物体做功，物体的内能会升高。厚玻璃筒内的空气被压缩时，其温度升高，内能增加。故B正确；

C．带电体有吸引轻小物质的特性，梳子与头发摩擦后能吸引轻小的纸屑，说明它带了电荷。故C正确；

D．磁感线是为了描述磁场的性质虚拟出来的，并不存在。故D错误。

故选BC。

12．BD

【详解】A．图（1）是奥斯特实验，即演示电流的磁效应的实验装置，故A错误；

B．图（2）中没有电源，是研究电磁感应现象的实验装置，故B正确；

C．图（3）中有电源，是演示磁场对电流作用的实验装置，是电动机的原理，故C错误；

D．图（4）移动滑动变阻器的滑片能改变电路中电流，通过观察同一电磁铁吸引大头针数量的多少还可以探究电磁铁磁性强弱与电流大小的关系，故D正确。

故选BD。

13．BD

【详解】刷卡机检测头利用的是电磁感应现象原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象。

A．如图是电铃的原理图，是利用电流的磁效应来工作的，故A不符合题意；

B．动圈式话筒将声音信号转化为电信号，利用的原理是电磁感应，故B符合题意；

C．电动机是利用通电导体在磁场中受力运动来工作的，故C不符合题意；

D．当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，风力发电机就是利用此原理工作的，故D符合题意。

故选BD。

14．     左或右（符合切割磁感线运动均给分）     感应电流（电流）

【详解】[1][2]如图磁体上端是N极，下端是S极，则磁感线方向是上下方向的，当闭合开关，让导体竖直上下运动时，不切割磁感线，所以不能产生感应电流；要使电路中有感应电流，必须让导体在磁场中做切割磁感线运动，所以应将导体AB向左或右运动，产生了感应电流，这一现象叫电磁感应现象。

15．

【详解】根据右手安培定则，四指的方向为电流的方向，大拇指的方向为N极的方向，故螺线管的左端为N极，螺线管的右端为S极，根据异名磁极相互吸引，小磁针左端为N极，在磁体外部，磁感线的方向是从N极出发回到S极，故磁感线的方向是从左到右，如图所示：

16．

【详解】电流从螺线管的右端流入左端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极；磁感线的方向是：在磁体的周围N极流出，回到S极，由于螺线管的左端为N极，由此可以确定磁感线的方向是向右的；根据异名磁极相互吸引可以确定与螺线管右端S极靠近的是小磁针的N极，则小磁针的左端为N极．

17．（1）110Ω；（2）1.8V；（3）30~40℃

【详解】解：（1）发热电阻R的阻值

（2）当开关S闭合时，控制电路R0、R1和R2串联，由图乙可知t=48℃时，R1=140Ω，电暖箱中的最高温度为48℃，此时控制电路的电流为

I=60mA=0.06A

电路的总电阻

滑动变阻器R2的阻值

R2=R总-R0-R1=200Ω-30Ω-140Ω=30Ω

滑动变阻器R2两端电压

U2=IR2=0.06A×30Ω=1.8V

（3）当控制电路得电流

Imin=50mA=0.05A

时，电暖箱温度最低，电路的总电阻

热敏电阻R1的阻值

R1′=R′总-R0-R2′=240Ω-30Ω-10Ω=200Ω

由图乙可知此时电暖箱的温度t=30℃，当控制电路的电流为

Imax=60mA=0.06A

电暖箱温度为最高，由（2）可知电路的总电阻是200Ω，热敏电阻R1的阻值

R1"=R总-R0-R2′=200Ω-30Ω-10Ω=160Ω

由图乙可知此时电暖箱的温度t=40℃，电暖箱温度变化的范围为30~40℃。

答：（1）发热电阻R的阻值是110Ω；

（2）电暖箱中的最高温度为48℃时，滑动变阻器R2两端电压是1.8V；

（3）调节滑动变阻器阻值为R2=10Ω时，电暖箱温度变化的范围是30~40℃。
