广东省各地区2023年高考物理模拟（二模）题按题型分类汇编-02实验题1

这是一份广东省各地区2023年高考物理模拟（二模）题按题型分类汇编-02实验题1，共18页。试卷主要包含了实验题等内容，欢迎下载使用。

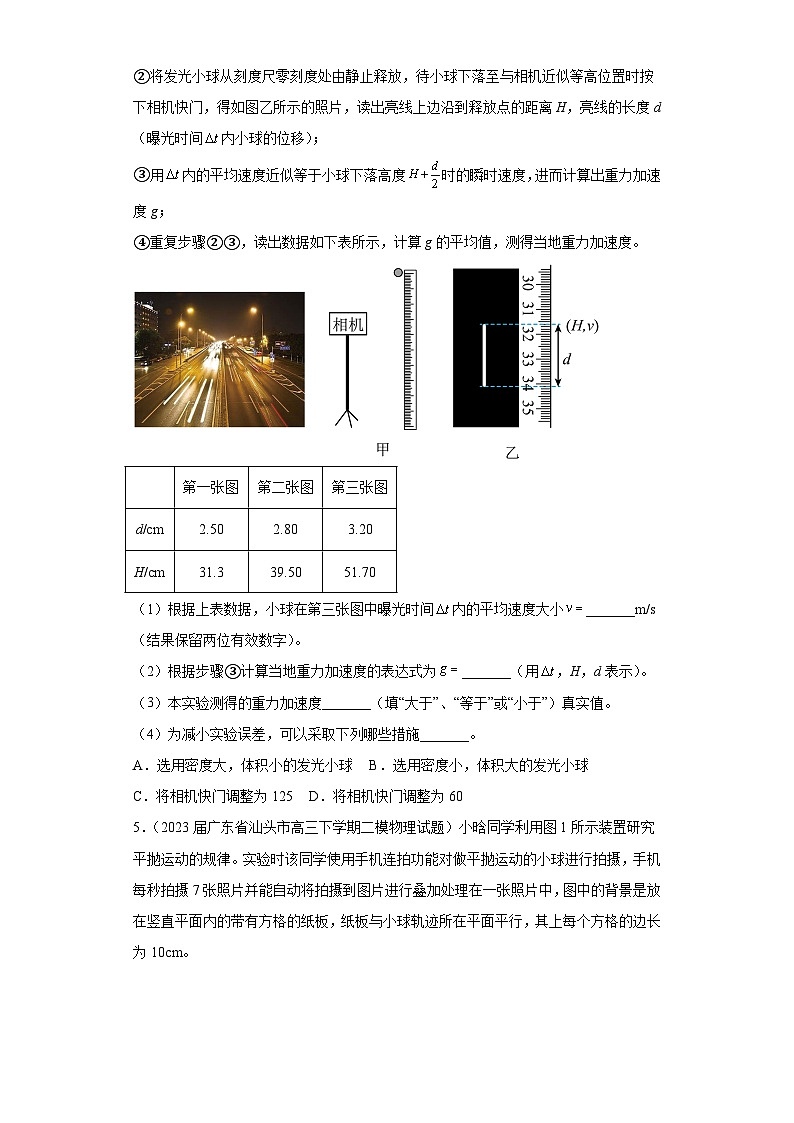

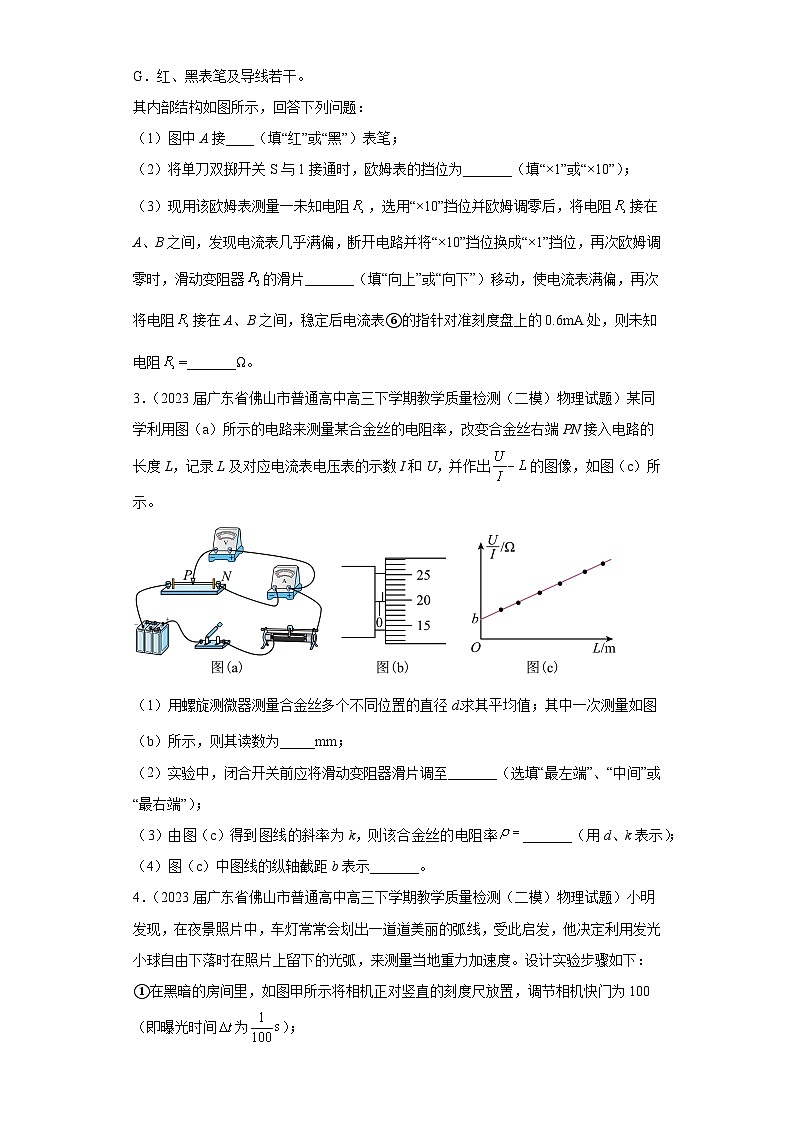

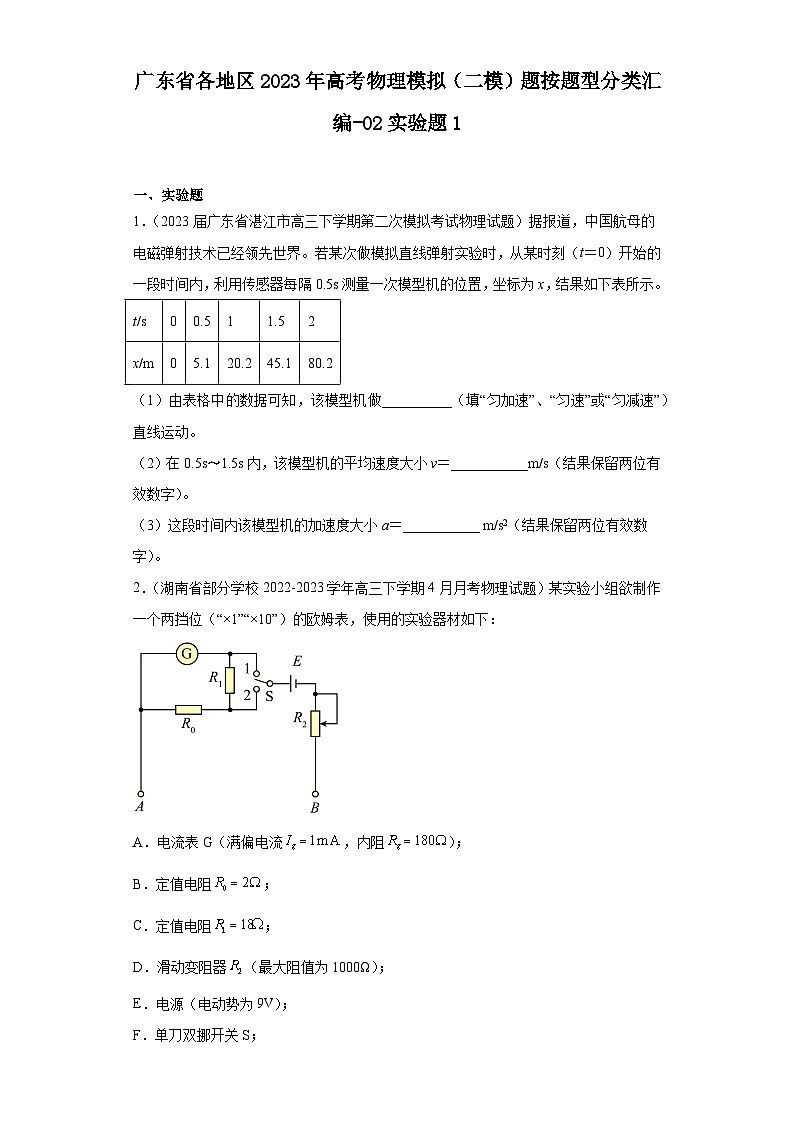

广东省各地区2023年高考物理模拟（二模）题按题型分类汇编-02实验题1 一、实验题1．（2023届广东省湛江市高三下学期第二次模拟考试物理试题）据报道，中国航母的电磁弹射技术已经领先世界。若某次做模拟直线弹射实验时，从某时刻（t＝0）开始的一段时间内，利用传感器每隔0.5s测量一次模型机的位置，坐标为x，结果如下表所示。t/s00.511.52x/m05.120.245.180.2（1）由表格中的数据可知，该模型机做__________（填“匀加速”、“匀速”或“匀减速”）直线运动。（2）在0.5s〜1.5s内，该模型机的平均速度大小v＝___________m/s（结果保留两位有效数字）。（3）这段时间内该模型机的加速度大小a＝___________ m/s2（结果保留两位有效数字）。2．（湖南省部分学校2022-2023学年高三下学期4月月考物理试题）某实验小组欲制作一个两挡位（“×1”“×10”）的欧姆表，使用的实验器材如下：A．电流表G（满偏电流，内阻）；B．定值电阻；C．定值电阻；D．滑动变阻器（最大阻值为1000Ω）；E．电源（电动势为9V）；F．单刀双挪开关S；G．红、黑表笔及导线若干。其内部结构如图所示，回答下列问题：（1）图中A接____（填“红”或“黑”）表笔；（2）将单刀双掷开关S与1接通时，欧姆表的挡位为_______（填“×1”或“×10”）；（3）现用该欧姆表测量一未知电阻，选用“×10”挡位并欧姆调零后，将电阻接在A、B之间，发现电流表几乎满偏，断开电路并将“×10”挡位换成“×1”挡位，再次欧姆调零时，滑动变阻器的滑片_______（填“向上”或“向下”）移动，使电流表满偏，再次将电阻接在A、B之间，稳定后电流表⑥的指针对准刻度盘上的0.6mA处，则未知电阻=_______Ω。3．（2023届广东省佛山市普通高中高三下学期教学质量检测（二模）物理试题）某同学利用图（a）所示的电路来测量某合金丝的电阻率，改变合金丝右端PN接入电路的长度L，记录L及对应电流表电压表的示数I和U，并作出的图像，如图（c）所示。（1）用螺旋测微器测量合金丝多个不同位置的直径d﹐求其平均值；其中一次测量如图（b）所示，则其读数为_____mm；（2）实验中，闭合开关前应将滑动变阻器滑片调至_______（选填“最左端”、“中间”或“最右端”）；（3）由图（c）得到图线的斜率为k，则该合金丝的电阻率_______（用d、k表示）；（4）图（c）中图线的纵轴截距b表示_______。4．（2023届广东省佛山市普通高中高三下学期教学质量检测（二模）物理试题）小明发现，在夜景照片中，车灯常常会划出一道道美丽的弧线，受此启发，他决定利用发光小球自由下落时在照片上留下的光弧，来测量当地重力加速度。设计实验步骤如下：①在黑暗的房间里，如图甲所示将相机正对竖直的刻度尺放置，调节相机快门为100（即曝光时间为）；②将发光小球从刻度尺零刻度处由静止释放，待小球下落至与相机近似等高位置时按下相机快门，得如图乙所示的照片，读出亮线上边沿到释放点的距离H，亮线的长度d（曝光时间内小球的位移）；③用内的平均速度近似等于小球下落高度时的瞬时速度，进而计算出重力加速度g；④重复步骤②③，读出数据如下表所示，计算g的平均值，测得当地重力加速度。 第一张图第二张图第三张图d/cm2.502.803.20H/cm31.339.5051.70（1）根据上表数据，小球在第三张图中曝光时间内的平均速度大小_______m/s（结果保留两位有效数字）。（2）根据步骤③计算当地重力加速度的表达式为_______（用，H，d表示）。（3）本实验测得的重力加速度_______（填“大于”、“等于”或“小于”）真实值。（4）为减小实验误差，可以采取下列哪些措施_______。A．选用密度大，体积小的发光小球    B．选用密度小，体积大的发光小球C．将相机快门调整为125    D．将相机快门调整为605．（2023届广东省汕头市高三下学期二模物理试题）小晗同学利用图1所示装置研究平抛运动的规律。实验时该同学使用手机连拍功能对做平抛运动的小球进行拍摄，手机每秒拍摄7张照片并能自动将拍摄到图片进行叠加处理在一张照片中，图中的背景是放在竖直平面内的带有方格的纸板，纸板与小球轨迹所在平面平行，其上每个方格的边长为10cm。（1）下列说法正确的是___________。A．实验所用斜槽应尽量光滑  B．斜槽末端必须保持水平  C．必须无初速度释放小球（2）图3是实验中小球从斜槽上不同位置由静止释放获得的两条轨迹，图线①所对应的小球在斜槽上释放的位置___________（选填“较低”或“较高”）。（3）某次拍摄后得到的照片如图2所示，小球做平抛运动的初速度大小___________。（4）该小组利用实验数据绘制“”图线，发现是一条过原点的直线，由此判断小球下落的轨迹是抛物线，并求得斜率k，当地的重力加速度表达式为___________（用斜率k和初速度表示）。6．（2023届广东省汕头市高三下学期二模物理试题）某兴趣小组用如图所示的可拆变压器进行“探究变压器线圈两端的电压与匝数的关系”实验。（1）该实验中变压器原线圈接线柱接入学生电源应该选择哪种接法______（填“A”或“B”）； （2）实验开始前，小艺同学没有使用铁芯组装变压器，而是直接将一个线圈接入电源，另外一个线圈接电压表，保持电源输入电压、两个线圈接入的匝数不变，逐渐将两个线圈相互靠近的过程中，观察到电压表的读数______（选填“变大”、“变小”、“不变”）；（3）在正确组装变压器后，甲乙丙三位同学分别利用控制变量法探究副线圈的电压与原线圈电压，原线圈的匝数，副线圈的匝数的关系，将实验数据绘制成甲、乙、丙三幅图像，哪个同学的实验结果有误______（选填“甲”、“乙”、“丙”） （4）小琳同学在某次实验中选择厂家标注匝数匝的线圈A作为原线圈，厂家标注匝数匝的线圈B作为副线圈，分别接入不同输入电压，测得对应的输出电压得到实验数据如表所示；分析下列可能的原因，你认为正确的有______。实验次数/匝/匝12001008.24.022001006.12.932001004.01.9A．原、副线圈的电压的频率不相等B．变压器线圈中有电流通过时会发热C．铁芯在交变磁场的作用下会发热D．穿过副线圈的磁通量大于原圈的磁通量7．（2023届广东省深圳市高三下学期第二次调研考试物理试题）如图a为探究“小车加速度与力、质量的关系”的装置，某实验小组发现利用该装置还可以测量小车的质量M。实验时，将长木板右端适当垫高，在不受牵引的情况下小车拖动纸带恰能沿木板匀速运动，则：（1）为了使小车受到细绳的拉力F近似等于钩码的总重力mg（细绳平行于斜面），钩码的总质量应___________小车的质量。（填“远大于”、“等于”、“远小于”）。（2）若平衡摩擦力过度（即木板右端垫的过高），此时长木板与桌面的倾角为。由实验测得数据做出a-F图像，截距为，此时的滑动摩擦力为f，重力加速度为g，则M=___________（用f、、、g表示），该测量值比真实值___________（填“偏大”、“偏小”、“不变”）。8．（2023届广东省深圳市高三下学期第二次调研考试物理试题）某实验小组想测量一节蓄电池的电动势和内阻，除蓄电池、开关、导线外，可供使用的实验器材：A．电流表（量程0.6A）B．电压表（量程2.0V）C．定值电阻（阻值1Ω、额定功率5W）D．定值电阻（阻值10Ω、额定功率10W）E.滑动变阻器（阻值范围0~10Ω、额定电流2A）F.电阻箱（阻值范围0~9999.9Ω）（1）实验时需用如图a所示电路改装电流表，闭合开关前，将滑动变阻器滑片移动到最左端，把电阻箱的电阻调至最大；（2）断开开关，闭合开关，调节滑动变阻器滑片使电流表的读数为0.40A，保持滑片位置不动，闭合开关，调节电阻箱的电阻，使电流表的示数为0.10A，断开开关，不再改变电阻箱阻值，保持电流表和电阻箱并联，撤去其他线路，重新标识表盘，改装后的新电流表的量程是___________A；（3）将已改装好的电流表接在如图b所示电路中，并用该电路测量蓄电池的电动势和内阻，其中为定值保护电阻。①为保证实验结果准确且调节方便，定值保护电阻应选___________（填器材前的字母）。②用正确选择的器材进行实验，依据数据得到U-I图像（图c），由图像得出该节蓄电池的电动势E=___________V，内阻r=___________Ω。（结果保留两位小数）（4）旧的蓄电池，电源电动势基本不变，内阻变为。要使“6.0V，12.0W”的用电器正常工作，至少需要___________节这样的旧蓄电池串联，同时电路还需要串联一个阻值大小为___________Ω保护电阻。9．（2023届广东省广州市高三下学期第二次模拟考试物理试题）某同学采用如图a所示的装置测量瞬时速度。将气垫导轨一端垫高，在低端装上光电门，带遮光条的滑块从高端由静止释放，宽度为d的遮光条通过光电门光线的遮光时间为t，当d足够小时，可用平均速度表示遮光条经过光电门光线时的瞬时速度。请完成下列实验内容：（1）某次实验，该同学用游标卡尺测量遮光条的宽度d、如图b，则d=_____cm；（2）改变并测量遮光条的宽度，重复实验，每次释放滑块时，保证遮光条的前端对应同一位置，记录遮光时间t，求出对应的平均速度，根据得到的实验数据，在图c的坐标系中描点；（3）根据所描的点，在图c中作出了随t变化的图线_________；（4）结合-t线，可求得遮光条宽度d趋于0时，经过光电门光线的瞬时速度v=________m/s。（保留三位小数）10．（2023届广东省广州市高三下学期第二次模拟考试物理试题）用图甲所示的电路观察电容器的充、放电现象，请完成下列实验内容。 （1）实验时，要通过电流表指针的偏转方向来观测电路中电流的方向。因此电流表应采用图乙中的_____（选填“a”、“b”）；（2）依照图中所示的电路图，将图乙的实验器材用笔画线代替导线连接成实验电路_________（图中已有部分连接）：（3）开关S接1后，小灯泡L_______（填选项前的字母）：A．一直不亮B．逐渐变亮，稳定后保持亮度不变C． 突然变亮，然后逐渐变暗，直到熄灭（4）开关S接1足够长时间后，再将开关S接2。开关S接2之后电压表读数_____（选填“逐渐增大”“逐渐减小”）；（5）图乙中电容器的电容为____μF。当电容器的电压为10V时其带电量为______C（保留两位有效数字）。
参考答案：1．     匀加速     40     40【详解】（1）[1]根据表格中的数据可以看出从开始相邻相同时间内的位移差约为常数所以该模型机做匀加速直线运动；（2）[2]根据平均速度公式，可得0.5s〜1.5s内，该模型机的平均速度大小为（3）[3]根据逐差法可知，这段时间内该模型机的加速度大小2．     黑     ×10     向下     60【详解】（1）[1]根据电流方向“红入黑出”，可知A接黑表笔；（2）[2]开关接1时，R0与R1串联后和电流表并联，三者总电阻为开关接2时，R1与电流表串联后和R0并联，三者总电阻为欧姆表的倍率大的挡位内阻大，所以将单刀双掷开关S与1接通时，欧姆表的挡位为“×10”。（3）[3] 由“×10”挡位换成“×1”挡位，再次欧姆调零时，即增大电流表中的电流，应减小滑动变阻器接入电路中的阻值，滑片向下，使电流表满偏。[4] 把档位调到“×1”，将两表笔短接欧姆调零后，设欧姆表的内阻为R内，根据电路图， 此时电流表满偏，电路的干路电流为，根据欧姆定律根据闭合电路欧姆定律解得把两表笔与待测电阻相接时，干路电流为则其中根据闭合电路欧姆定律解得3．     0.696/0.697/0.698/0.699     最右端          电流表的内阻【详解】（1）[1] 螺旋测微器的读数为（2）[2]为保证电路的安全，闭合开关前应使滑动变阻器接入电路阻值最大，即应将滑动变阻器滑片滑至最右端。（3）[3]由欧姆定律有其中，联立可得可得图中的斜率可得（4）[4]由上式可知图中截距b等于表示电流表的内阻。4．     3.2          小于     AC/CA【详解】（1）[1]小球在第三张图中曝光时间内的平均速度大小（2）[2]由自由落体运动规律联立解得（3）[3]忽略空气阻力的情况下，设小球下落H的速度为v1，下落的速度为v2，下落的速度为v3，由自由落体运动规律易得而小球在曝光时间内的平均速度因为所以所以由本实验原理可得，本实验测得的重力加速度小于真实值；若考虑空气阻力，则由牛顿第二定律所测得的加速度a小于重力加速度的真实值。（4）[4]AB．选用密度大，体积小的发光小球则空气阻力的影响相对小很多，有利于减小误差，故A正确，B错误；CD．将快门调大，即减小，则v1和v3的差值减小，由可知v和v2的差值也减小，则有利于减小误差，故C正确，D错误。故选AC。5．     B     较高     2.8     【详解】（1）[1]A．实验所用斜槽不需要尽量光滑，A错误；B．斜槽末端必须保持水平，使物体做平抛运动，B正确；C．本实验使用手机连拍功能对做平抛运动的小球进行拍摄，故无须静止释放小球，C错误。故选B。（2）[2]由图像可知两小球做平抛运动下落相同高度时，图线①水平位移更大，故图线①所对应的小球初速度较大，在斜槽上释放的位置较高；（3）[3]由频闪照片可得，小球在竖直方向相邻位移之差根据匀变速直线运动特点可得由水平分运动，可得（4）[4]根据平抛运动规律可得，联立可得可知图像的斜率为当地的重力加速度表达式为6．     B     变大     乙     BC/CB【详解】（1）[1]由图可知，A为直流接法，B为交流接法，而要探究变压器的原理则必须使用交变电压，只有变化的电流才能产生变化的磁场。故选B（2）[2]将线圈直接接入交变电源，则线圈中就会产生周期性变化的磁场，而将另一接了电压表的线圈逐渐靠近接入电源中的线圈时，接了电压表的线圈中的磁通量就会发生变化，根据法拉第电磁感应定律可知，越靠近通电线圈，接了电压表的线圈所处的磁场就越强，产生的感应电动势就越大，因此可知电压表的读数将变大。（3）[3]根据变压器原副线圈匝数与电压的关系可得则可知，在原副线圈匝数比一定的情况下，副线圈中的电压与原线圈中的电压成正比，图像为过原点的倾斜直线；而当原线圈的匝数以及原线圈中的电压一定时，副线圈中的电压与负线圈的匝数成正比，图像为过原点的一条倾斜直线；若原线圈中的电压与副线圈的匝数一定时，副线圈中的电压与原线圈的匝数成反比，即副线圈中的电压与原线圈匝数倒数的图像为一条过原点的倾斜直线，因此实验结果有误的为乙。故选乙。（4）[4]由表中数据可知，原副线圈的匝数比小于原副线圈中的电压之比，即有电能的损失。A．变压器不会改变电压的频率，故A错误；B．根据电流的热效应可知，当有电流通过线圈时，线圈会发热，从而造成电能的损失，俗称铜损，故B正确；C．铁芯在交变磁场中会产生涡流，而根据电流的热效应可知铁芯会发热，从而造成电能的损失，俗称铁损，故C正确；D．因为铁芯对磁场的约束不严密，因此，穿过副线圈的磁通量一定小于原线圈的磁通量，即磁通量有损失，俗称磁损，故D错误。故选BC。7．     远小于          偏小【详解】（1）[1]根据牛顿第二定律解得只有当M>>m时才可认为T=mg，即为了使小车受到细绳的拉力F近似等于钩码的总重力mg（细绳平行于斜面），钩码的总质量应远小于小车的质量。（2）[2][3]根据牛顿第二定律当F=0时加速度为a0，则解得考虑到小车下滑时空气阻力以及纸带的摩擦阻力的影响，f值小于小车受的所有阻力的值，则M的测量值偏小。8．     2.4     C     2.00     0.07     5     0.5【详解】（2）[1]开关断开时，电路总电流为0.4A，保持滑片位置不动，闭合开关后，电流表的示数为0.1A，此时电阻箱电流为0.3A，由于两者并联，保持电阻不变，当电流标为满偏0.6A时，电阻箱电流为1.8A。故改装后总电流为2.4A。（3）[2]由于电池内阻很小，所以保护电阻不宜太大，否则会使得电流表、电压表取值范围小，造成的误差大，故选C。[3][4]由图象可知（4）[5][6]用电器的额定电流设电池需要n节，串联电阻为R0，根据闭合电路欧姆定律化简得n最小值为5，此时R0为0.5Ω9．     0.06     见解析     2.26【详解】（1）[1]遮光条的宽度d=0cm+6×0.1mm=0.06cm（3）[2]如图，使尽可能多的点落在直线上（4）[3]遮光条宽度d趋于0时，即遮光时间趋于0时，图中直线与纵轴的交点即为经过光电门光线的瞬时速度，结合数学知识得v≈2.26m/s10．     a          C     逐渐减小     3300     0.033【详解】（1）[1]通过电流表指针的左右偏转观察电流方向，故应选择a。（2）[2]如图所示（3）[3]开关S接1后，电源给电容器充电，开始电流较大，随着极板带电量增多，电流逐渐减小，最后为0，所以小灯泡L突然变亮，然后逐渐变暗，直到熄灭。故选C。（4）[4]开关S接2之后电容器放电，两极板电势差逐渐减小到0，所以电压表示数逐渐减小到0。（5）[5][6]图乙中电容器的电容为3300μF，当电容器的电压为10V时其带电量为
