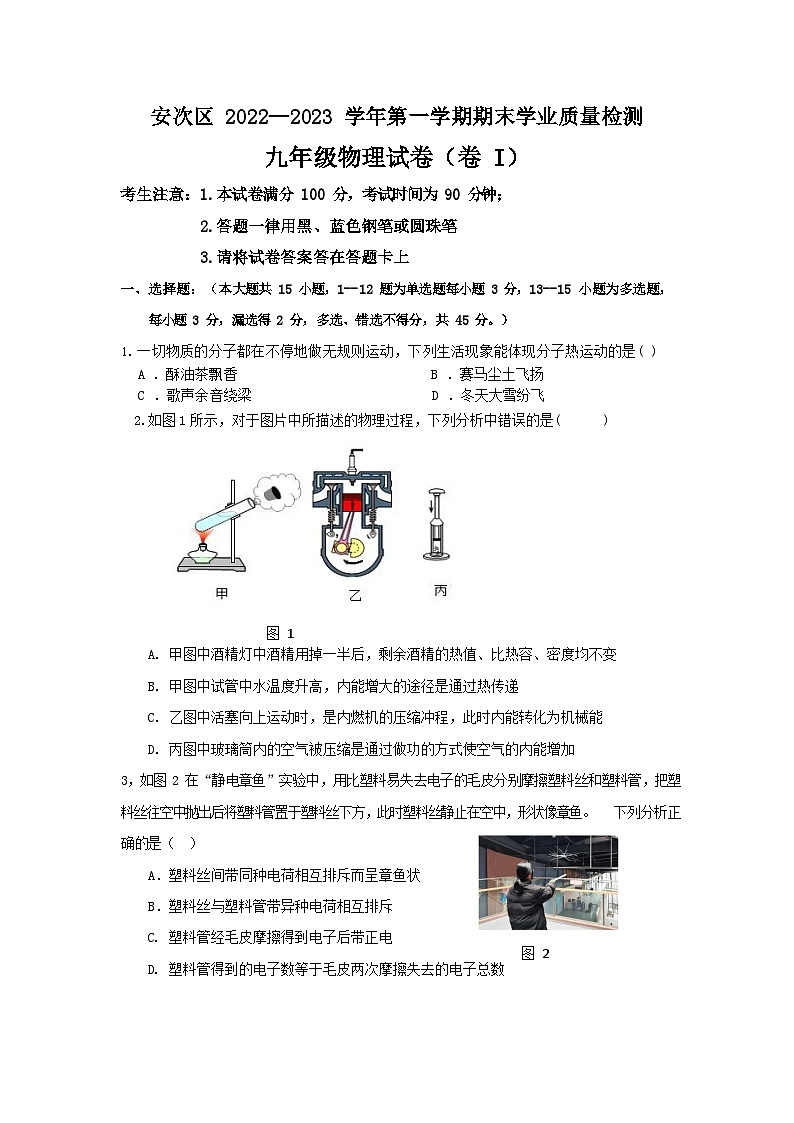

河北省廊坊市安次区2022-2023学年九年级上学期期末物理试题

这是一份河北省廊坊市安次区2022-2023学年九年级上学期期末物理试题，共8页。试卷主要包含了请将试卷答案答在答题卡上，1A 时，电源电压为 2V C，5V 且恒定不变等内容，欢迎下载使用。
考生注意：1.本试卷满分 100 分，考试时间为 90 分钟； 2.答题一律用黑、蓝色钢笔或圆珠笔
3.请将试卷答案答在答题卡上
一、选择题：（本大题共 15 小题，1--12 题为单选题每小题 3 分，13--15 小题为多选题， 每小题 3 分，漏选得 2 分，多选、错选不得分，共 45 分。）
一切物质的分子都在不停地做无规则运动，下列生活现象能体现分子热运动的是( )
A ．酥油茶飘香B ．赛马尘土飞扬
C ．歌声余音绕梁D ．冬天大雪纷飞
2.如图 1 所示，对于图片中所描述的物理过程，下列分析中错误的是()
图 1
甲图中酒精灯中酒精用掉一半后，剩余酒精的热值、比热容、密度均不变
甲图中试管中水温度升高，内能增大的途径是通过热传递
乙图中活塞向上运动时，是内燃机的压缩冲程，此时内能转化为机械能
丙图中玻璃筒内的空气被压缩是通过做功的方式使空气的内能增加
3，如图 2 在“静电章鱼”实验中，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，把塑料丝往空中抛出后将塑料管置于塑料丝下方，此时塑料丝静止在空中，形状像章鱼。 下列分析正确的是（ ）
A．塑料丝间带同种电荷相互排斥而呈章鱼状B．塑料丝与塑料管带异种电荷相互排斥
塑料管经毛皮摩擦得到电子后带正电
图 2
塑料管得到的电子数等于毛皮两次摩擦失去的电子总数
4 .关于物体的导电性能，下列说法中正确的是 () A ．绝缘体不容易导电是因为它没有电荷
．大地、人体、金属、纯水都是导体
．绝缘体在一定条件下也能变成导体D ．橡胶、塑料、油、石墨都是绝缘体
如图 3 所示的用电器中，利用电流的热效应工作的是 ()
A.电视机B .电热水壶C .电风扇D.笔记本电脑
图 3
如图 4 所示，以下为安全用电知识常见的例子，其中说法不正确的是（）。
A． 使用测电笔时，要用指尖抵住上端的金属帽；
B． 不靠近高压带电体；
C． 绝缘皮破损的插头也可以使
D． 洗衣机的电源插头上标有“E”字样的导线是
图 4与室外的大地相连的
7.如图 5 所示，定值电阻R1 = 5Ω，R2 = 10Ω，开关S闭合时，R1，R2两端的电压分别是
U1、 U2， 通过的电流分别是I1、I2，下列关系正确的是()
如图 6 所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器 R
图 6
的金属滑杆 P 升降，水位最低时，滑杆 P 位于 R的 a端处。下列判断错误的是（）
A．水位升高时，小灯泡亮度不变B．水位升高时，电流表示数变大C．水位升高时，电压表示数变大D．水位最低时，电压表示数为零
如图 7 所示，闭合开关 S 后，小灯泡L1 的亮度比L2 的亮度大。则（）。
L1 和L2 的连接方式是并联
电压表测量的是L2 两端电压
通过L1 的电流比通过L2 的大
L1 两端电压比L2 两端电压大图 7
如图 8 所示的电路，电源电压保持不变，闭合开关 S，将滑动变阻器的滑片 P 缓慢向右移动的过程中（）。
图 8
电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小
11．电源电压保持不变，R1 = 10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图 9 乙中线段?表示，则电源电压和滑动变阻器的最大值分别()
图 9
图 10
如图 10 甲，电源电压保持不变， R1  10Ω 。先将S1 、S2 闭合，电压表的示数如图乙所示，再断开 S2，电压表的示数变化了 1.2V。下列说法正确的是（）。
电源电压为 13.5V；
R2 的阻值为 12.5Ω；
当S1 闭合、S2 断开时， R1 两端的电压为 1.2V；
前后两种情况下， R1 的功率之比为81: 25
关于温度、热量和内能，下列说法中正确的是（）。A．内能越大的物体所含有的热量一定越多；
温度相同的物体接触时不发生热传递；
热量总是从内能大的物体向内能小的物体转移； D．同一物体温度降低，它的内能减少
如图 11 所示是甲、乙两用电器的 U﹣I 图象，下列说法正确的是（） A.甲是 5Ω的定值电阻
B.若甲、乙串联在某电路中，当电流为 0.1A 时，电源电压为 2V C.若甲、乙并联在电源电压为 1.5V 的电路中，干路电流为 0.4A D.若甲、乙并联在电源电压为 2V 的电路中，电路总功率为 0.8W
图 11
如图 12 甲所示的电路中电源电压为 4.5V 且恒定不变。电流表的量程为 0~0.6A，电压表的量程为 0~3V，小灯泡的额定电压 2.5V。图乙为小灯泡的 I﹣U图像，在保证电路中的各元件都不会损坏的情况下，下列说法中正确的（ ）
A．该电路的最大功率为 2.7W B．小灯泡的最小功率为 0.6W
滑动变阻器功率的最大值为 0.9W
滑动变阻器的阻值取值范围为 4Ω~7.5Ω
图 12
安次区 2022—2023 学年第一学期期末学业质量检测
九年级物理试卷（卷 II）
二、填空题（本题共 20 空，每空 1 分，共 20 分）
小红喜欢喝汤，煮汤时其他房间里也能闻到浓浓的香味，这是 现象； 汤勺很难被压缩，是因为分子间存在着 ; 在煮汤的过程中，是通过
(选填“做功”或“热传递”)的方式改变汤的内能.
水
建文明城市，垃圾分类从你我做起。在一定条件下分类后的垃圾能提炼出燃料油，可减少石油资源的开采，若燃料油的热值为 3.15×107J/kg，完全燃烧 kg 燃料油可放出热量 6.3×107J，这些热量全部被质量为 300kg、温度为 20℃的水吸收，可使水的温度升高 ℃。[c =4.2×103J/（kg·℃）]
在家庭电路中火线与零线之间的电压为 V，生活中可以用 判断火线与零线。新建居民楼中，为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，
（选填“空气开关”或“漏电保护器”）会自动断开切断电路，对人体起到保护作用。19.电动汽车是指以车载蓄电池驱动电机行驶的车辆，当给汽车充电时，蓄电池相当于
(选填“用电器”“电源”或“开关”);如图 13 所示，某款车载充电线可同时供三部手
机充电，充电时三部手机的连接方式是 (选填“串联”或“并联”),若拔掉其中一部手机，则电路的总电流将 （选填“ 变大”；“变小”；“不变”）
20.某定值电阻两端的电压为 4V 时，通过它的电流为 0.5A ，该定值电阻的阻值
是 Ω ，若它两端电压增加 4V 时，通过该定值电阻的电流为 A ．若它两端无电压时，通过的电流为 A ，此时该定值电阻的阻值为 Ω。
21.现有两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，若将它们串联起来使用时，则它们消耗的最大功率为 W。
22.小明家中电能表的参数如图14 所示,五月初抄表的示数如图所示,若五月份交电费42 元,
且电价为 0.5 元/度,则五月末抄表的示数为 kW·h;若 1 min 内电能表的指示灯闪
烁 10 次,则这段时间内,小明家所使用的用电器的总功率为 W。
图 13
图 14
图 15
23.如图 15 所示，串联的两电阻丝（R1＜R2），封闭在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连。闭合开关，通过两电阻丝的电流 （选填“相等”或“不相等”），一段时间后，密闭烧瓶内的空气被加热，观察到 （选填“A”或“B”）气球先鼓起来。
三、实验探究题：（本题共 3 小题，24 题 4 分；25 题 5 分；26 题 8 分，本题共 17 分）
24.在“探究物质的吸热能力”的实验中，实验装置如图 16 所示，实验中选取初温相同且质量相等的甲、乙两种液体；
图 16
两种液体吸收热量的多少可通过 (液体升高的温度/加热时间)比较。
根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的甲和乙两种液体，在升高相同温度时， (甲/乙)吸收的热量较多；质量相等的甲和乙两种液体，在吸收相同热量时， (甲/乙)升温较高。
（3）冬天，小华想自制一个暖手袋，若只能从甲或乙中选一种液体装入暖手袋中作为
供热物质，则应选择 (甲/乙)
甲
图 17
乙
25.小明同学在“探究通过导体的电流与电阻的关系”时，他用如图 17 所示的电路进行实验，可供选择的定值电阻分别为 2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器的规格为“15Ω 1A” 。
正确连接完电路，如图 17 甲所示，闭合开关后，发现电流表几乎无示数，电压表示数明显，那么出现该状况的原因应该是 （选填“A”、“B”、“C”或“D”）；
A．电流表内部断路了 B．定值电阻断路
C．定值电阻短路 D．滑动变阻器的电阻线断了
排除故障后，小明实验前预设电压表示数为 2V 不变，某次实验时，将 10Ω电阻换成15Ω后，他下一步操作是：将滑动变阻器的滑片向 （ 选填“A”或“B”）端移动，同时眼睛盯着 （选填“电流表”或“电压表”）；
（3）根据收集的实验数据小明绘出了I与 的图像，如图17乙，由图像可得：在电压不变
时，通过导体的电流与导体电阻成 ；
(4)小明分析：若预设电压表示数越大，那么滑动变阻器移动范围越 （ 选填“大”或
“小”）。
26.在测定“小灯泡电功率”的实验中，电源电压为 3 V,小灯泡额定电压为 2.5 V、额定功
率小于 1 W.
请你用笔画线代替导线，将图 18 甲中的实物电路连接完整.
闭合开关前，滑动变阻器滑片 P 应位于 (选填“A”或“B”)端.
小叶闭合开关后，发现两表示数都很小，灯泡不亮，其原因是
小叶同学移动滑片 P 到某一点时，电压表示数(如图乙所示)为 V,若她想测量小灯泡的额定功率，应将图甲中滑片 P 向 (选填“A”或“B”)端移动，使电压表的示 数为 2.5 V.
小叶同学移动滑片 P,记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U 图像，根据图像信息，可计算出小灯泡的额定功率为 W.
细心的小叶发现通过灯泡的电流跟它两端的电压 （选填“成”或“不成”) 正比，其原因是
四、综合应用题（本题共 2 小题，每题 9 分，共 18 分。要求写出必要的文字说明和重要的演算步骤，只写出最后答案的不能得分）
27.中国茶文化源远流长。如图 19 甲所示是一款煮茶器，有“加热”和“保温”两个挡位，
其简化电路图如图 19 乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为 20℃的水，在标准大气压下，将水刚好加热到沸腾，用时 700S，在此过程中煮茶器的加热效率为 80%。求：
发热电阻R1的阻值。
加热过程中煮茶器消耗的电能。
（3）煮茶器中水的质量。[水的比热容
28.如图 20 所示，电源电压保持不变，电流表的量程为 0~0.6 A，电压表的量程为 0~15 V，
R1＝20 Ω ，滑动变阻器 R2 的规格为 “100Ω 1 A”．
闭合开关 S1 ，断开开关 S2 、S3 ，电流表示数为 0.4 A，求电源电压．
闭合开关 S3 ，断开开关 S1 、S2 ，滑动变阻器滑片置于中点位置时，电压表的示数为 4 V， 求 R3 的阻值．
闭合开关 S1 、S2 和 S3 ，在不损坏电流表、电压表的情况下，求滑动变阻器 R2 的阻值取值范围．
图 20
