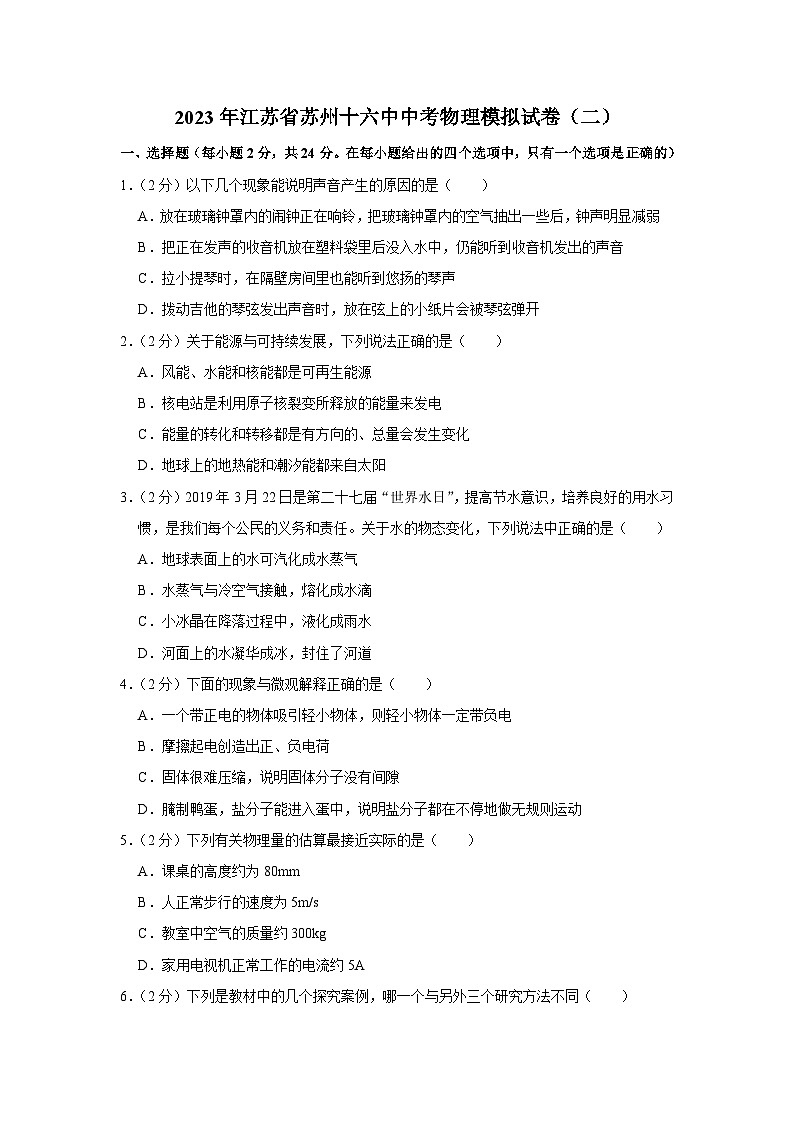

2023年江苏省苏州十六中中考物理模拟试卷（二）
一、选择题（每小题2分，共24分。在每小题给出的四个选项中，只有一个选项是正确的）
1．（2分）以下几个现象能说明声音产生的原因的是（　　）
A．放在玻璃钟罩内的闹钟正在响铃，把玻璃钟罩内的空气抽出一些后，钟声明显减弱
B．把正在发声的收音机放在塑料袋里后没入水中，仍能听到收音机发出的声音
C．拉小提琴时，在隔壁房间里也能听到悠扬的琴声
D．拨动吉他的琴弦发出声音时，放在弦上的小纸片会被琴弦弹开
2．（2分）关于能源与可持续发展，下列说法正确的是（　　）
A．风能、水能和核能都是可再生能源
B．核电站是利用原子核裂变所释放的能量来发电
C．能量的转化和转移都是有方向的、总量会发生变化
D．地球上的地热能和潮汐能都来自太阳
3．（2分）2019年3月22日是第二十七届“世界水日”，提高节水意识，培养良好的用水习惯，是我们每个公民的义务和责任。关于水的物态变化，下列说法中正确的是（　　）
A．地球表面上的水可汽化成水蒸气
B．水蒸气与冷空气接触，熔化成水滴
C．小冰晶在降落过程中，液化成雨水
D．河面上的水凝华成冰，封住了河道
4．（2分）下面的现象与微观解释正确的是（　　）
A．一个带正电的物体吸引轻小物体，则轻小物体一定带负电
B．摩擦起电创造出正、负电荷
C．固体很难压缩，说明固体分子没有间隙
D．腌制鸭蛋，盐分子能进入蛋中，说明盐分子都在不停地做无规则运动
5．（2分）下列有关物理量的估算最接近实际的是（　　）
A．课桌的高度约为80mm
B．人正常步行的速度为5m/s
C．教室中空气的质量约300kg
D．家用电视机正常工作的电流约5A

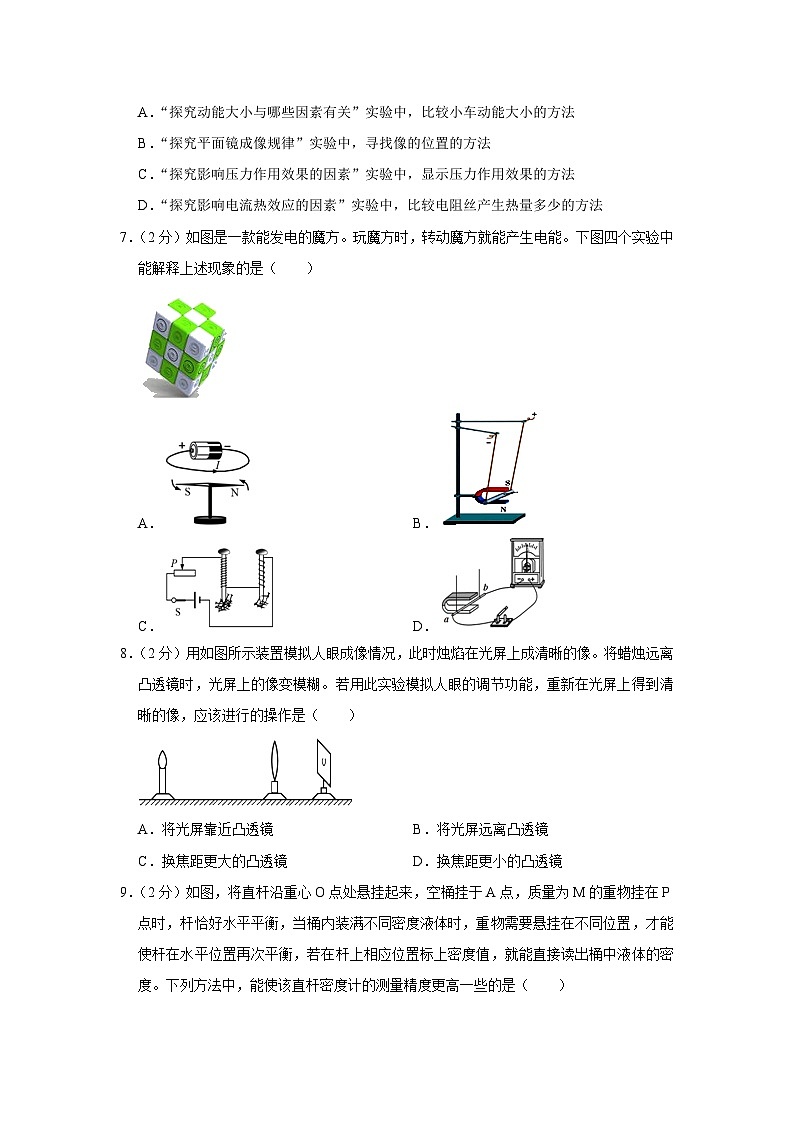

6．（2分）下列是教材中的几个探究案例，哪一个与另外三个研究方法不同（　　）
A．“探究动能大小与哪些因素有关”实验中，比较小车动能大小的方法
B．“探究平面镜成像规律”实验中，寻找像的位置的方法
C．“探究影响压力作用效果的因素”实验中，显示压力作用效果的方法
D．“探究影响电流热效应的因素”实验中，比较电阻丝产生热量多少的方法
7．（2分）如图是一款能发电的魔方。玩魔方时，转动魔方就能产生电能。下图四个实验中能解释上述现象的是（　　）

A． B．
C． D．
8．（2分）用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像。将蜡烛远离凸透镜时，光屏上的像变模糊。若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是（　　）

A．将光屏靠近凸透镜 B．将光屏远离凸透镜
C．换焦距更大的凸透镜 D．换焦距更小的凸透镜

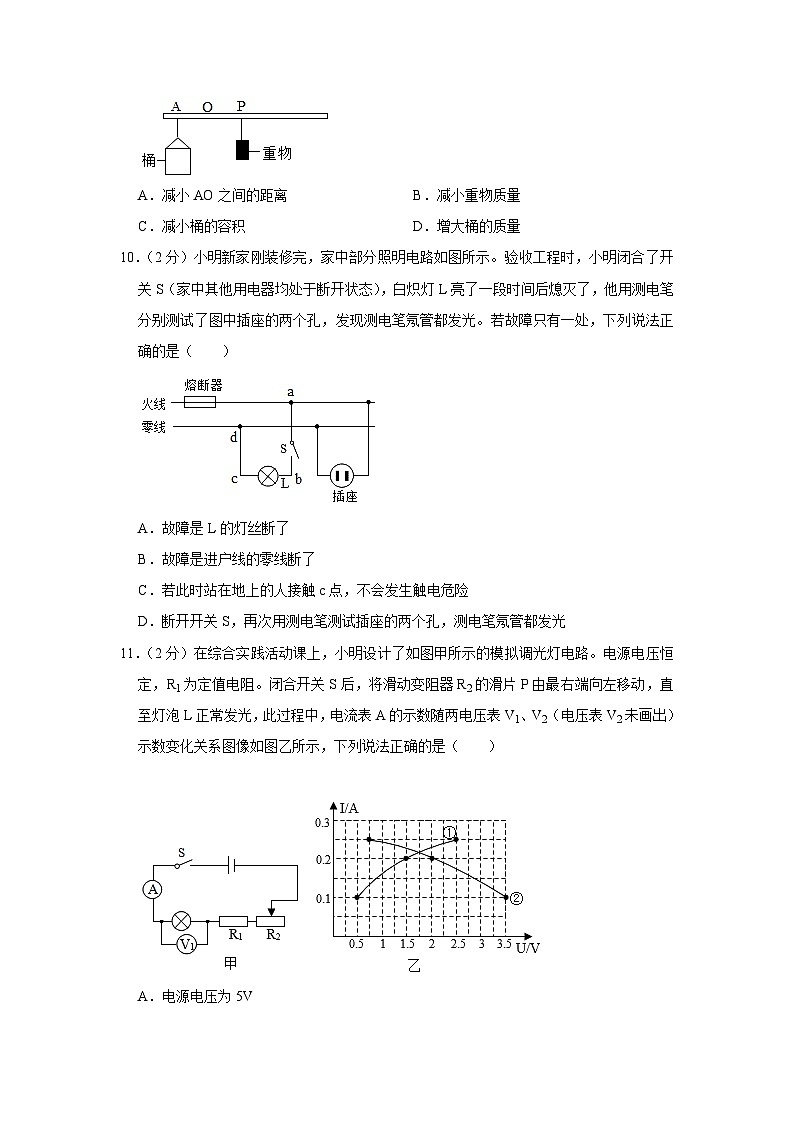

9．（2分）如图，将直杆沿重心O点处悬挂起来，空桶挂于A点，质量为M的重物挂在P点时，杆恰好水平平衡，当桶内装满不同密度液体时，重物需要悬挂在不同位置，才能使杆在水平位置再次平衡，若在杆上相应位置标上密度值，就能直接读出桶中液体的密度。下列方法中，能使该直杆密度计的测量精度更高一些的是（　　）

A．减小AO之间的距离 B．减小重物质量
C．减小桶的容积 D．增大桶的质量
10．（2分）小明新家刚装修完，家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔氖管都发光。若故障只有一处，下列说法正确的是（　　）

A．故障是L的灯丝断了
B．故障是进户线的零线断了
C．若此时站在地上的人接触c点，不会发生触电危险
D．断开开关S，再次用测电笔测试插座的两个孔，测电笔氖管都发光
11．（2分）在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示，下列说法正确的是（　　）


A．电源电压为5V
B．电路允许的最大功率为1W
C．小灯泡正常发光时，定值电阻R1在1min内产生的热量为26.25J
D．再串联一个3Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全
12．（2分）在一个底面积为200cm2、高度为20cm的圆柱形薄壁玻璃容器底部，放入一个边长为10cm的实心正方体物块，然后逐渐向容器中倒入某种液体。如图反映了物块对容器底部压力的大小F与容器中倒入液体的深度h（0～5cm）之间的关系。以下结论正确的是（g取10N/kg）（　　）

A．正方体物块的密度为1.2×103kg/m3
B．液体的密度为1.25×103kg/m3
C．h为15cm时，物块对容器的底部压力的大小为7N
D．h为15cm时，物块对容器的底部压力的大小为13N
二、填空题（每空1分，共26分）
13．（3分）如图所示，小明在筷子的一端捆上棉花蘸水后充当活塞，插入两端开口的塑料管中，做成“哨子”。用嘴吹管的上端，可以发出悦耳的哨声，这哨声是由 　 　的振动产生的，上下推拉活塞，改变了声音的 　 　，当筷子不动，用不同的力吹管时，改变了声音的 　 　。

14．（2分）如图所示，让一束太阳光通过棱镜射到白屏上，屏上标出了三个区域①②③，利用区域 　 　的光能遥控电视机，区域 　 　的光能使钞票上的荧光物质发光，从而可识别钞票真伪。

15．（2分）如图所示，在“探究平面镜成像特点”的实验中，玻璃板的厚度对蜡烛所成的像的大小 　 　（填“有”或“没有”）影响；蜡烛所成的像 　 　（填“能”或“不能”）用照相机拍下来。

16．（3分）某同学利用如图电路，探究通过导体的电流与导体电阻的关系，闭合开关后，电压表示数为零，经检查电路并无故障，原因是 　 　。已知电源电压为6V。实验中将电阻箱的阻值由小到大分别调为5Ω、10Ω、15Ω、20Ω、25Ω，并且保持电压表示数为2.5V不变，则变阻器的滑片P应该 　 　（填“向左端移动”“向右端移动”或“不动”）。为了能够完成整个实验，滑动变阻器的最大阻值应不小于 　 　Ω。

17．（3分）如图甲所示为小亮家某品牌小厨宝（小体积快速电热水器）。某次正常加热工作中，其内胆装有5L的水，胆内水的温度随时间变化的图象如图乙所示。已知小厨宝正常工作时的电压为220V，额定功率为2200W，水的比热容为c水＝4.2×103J/（kg•℃）。该小厨宝的发热电阻阻值为 　 　Ω；由图象可知，加热5min，水吸收的热量为 　 　J，本次加热小厨宝的效率是 　 　。

18．（2分）观察图甲中车的外形，若车在水平路面上急速行驶，由于车上下表面空气流动速度不同，改变了车对地面的压力，从而使车与地面之间的摩擦力 　 　（填“变大”、变小”或“不变”），车容易失控。为了减小上述意外情况的发生，有些跑车为了提高“抓地力”，在车尾安装了一种“气流偏导器”，其外形应选用图乙中的 　 　（填“A”或“B”）。

19．（2分）（1）如图1所示为某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连。当线圈中有电流通过时，线圈会转动，原因是 　 　。

（2）如图2甲所示，是一种“磁悬浮地漏”。磁悬浮地漏的排水速度可随积水深度自动调节、在不排水时能密封管道，它的工作原理如图2乙所示。当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端为 　 　极。当密封盖上方有水时，密封盖下移，开始排水且积水越多，排水口越大。
20．（3分）将一个小物块完全放入容积为200ml的烧杯，向杯中加入128g水或96g酒精都恰好能将烧杯装满，小物块的体积为　 　cm3，密度为　 　kg/m3，在酒精中静止时所受浮力为　 　N。（g＝10N/kg，酒精的密度为0.8×103kg/m3）
21．（6分）阅读短文，回答问题。
电热膜
电热膜是一种新型的电热器件，如图甲所示为一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示。

电热膜通电工作时没有发红、炽热现象产生，它与被加热物体直接接触，产生的热量很快传给被加热物体，所以电热膜本身温度并不太高。在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象，厚的导电墨线电阻小。导电墨线电阻随温度变化的关系如图丙所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀。
（1）电热膜取暖器工作时，室内空气温度升高，这是通过 　 　方式增加空气内能的。
（2）某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻 　 　。（填“变大”“变小”或“不变”）
（3）将图戊中一块电热膜接入电路，正常工作时金属导线中AB处电流分别为IA和IB，则IA　 　（填“＞”“、”或“＝”）IB；若增加这块电热膜中导电墨线的条数，则电热膜的功率将 　 　（填“增大”“减小”或“不变”）。
（4）电热膜不会因厚度不均而出现局部过热的现象，主要原因是：电热膜温度升高时，电阻 　 　，从而使电热膜的发热功率 　 　，温度降低。（填“增大”“减小”或“不变”）
三、简答题（本题共9题，解答26、27、28题需要写出必要的解题过程）
22．（2分）如图所示，一物块静止在斜面上，画出物体所受重力和弹力的示意图。

23．（2分）如图，画出平面镜前物体（图中箭头所示）在镜中所成的像。

24．（2分）如图，请用笔画线代替导线连接教室中的电路，要求开关控制两个日光灯。

25．（2分）如图，请标出闭合开关后螺线管中电流方向和小磁针静止时右端的极性.
26．（6分）如图1所示，是某城市在疫情防控期间，消毒车为街道喷洒消毒液的情景。图中消毒车净重10t，装有10m3消毒液，此时车轮与地面的总接触面积为0.5m2，图2是消毒车运动的s﹣t图。已知消毒液的密度为1.01×103kg/m3，求：

（1）10min内消毒车的平均速度；
（2）喷洒前，消毒液质量和消毒车对水平地面的压强。
27．（4分）如图是《墨经》中记载的古代提升重物的工具——“车梯”，小明对其进行研究后发现其本质就是滑轮组。g取10N/kg。
（1）小明使用按照原图仿制的一台车梯将40kg的重物匀速提升3m，所用拉力为120N，则有用功为多少？
（2）机械效率为多大？

28．（6分）如图甲所示电路中，滑动变阻器标有“75Ω 1A”，定值电阻R0的阻值为6Ω，小灯泡L标有“6V 3W”，其电流与电压的关系如图乙所示，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片移到R的中点时，电流表示数为0.2A。求：

（1）小灯泡L的额定电流；
（2）电源电压；
（3）在保证电路安全的前提下，电路消耗总功率的最大值。
29．（4分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）实验中应量取质量 　 　的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较 　 　来判断吸热能力的强弱。
（2）通过实验，记录数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲　 　Q乙（填“＜”“＞”或“＝”）。
（3）分析实验数据可知 　 　物质的吸热能力强。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42

30．（5分）小明在学了密度和浮力知识后发现，可以利用简单的仪器使原来的实验变得简单化：
小明在测量某矿石密度实验过程中：

①小明把矿石放在天平左盘后发现天平出现如图甲现象，小明接下来的操作应为：　 　
A．平衡螺母向右调节，直到天平平衡
B．平衡螺母向左调节，直到天平平衡
C．移动游码，直到天平平衡
②用天平测小矿石的质量，当盘中所加砝码及游码位置如图乙所示时天平平衡，则此小矿石的质量为 　 　g．在量筒内装有一定量的水，该小矿石放入前后情况如图丙所示，矿石的密度为 　 　g/cm3。
③小明发现可以利用如图丁所示仪器“探究物体漂浮时候的条件”，并且实验过程更加简单，操作过程如下：
A．在天平左盘放置装满水的溢水杯，向右盘中加减砝码并调至天平平衡；
B．将木块轻轻放入溢水杯中，天平左端下降，同时木块排开的水从溢水杯口流进量筒中，观察天平的状态。
分析论证：上述实验中，将木块放入溢水杯中，在排开的水全部流出后，如果天平出现 　 　现象，则可以说明G水＝G排。
31．（5分）小明按照教材中“综合实践活动”的要求制作了简易密度计。取一根粗细均匀的饮料吸管，在其下端塞入适量金属丝并用石蜡封口。
（1）为了给密度计标上刻度，他进行了如下操作：
a．将其放入水中，竖立漂浮后，在密度计上与水面相平处标上1.0g/cm3；
b．将其放入密度0.9g/cm3植物油中，用同样的方法在密度计上标上0.9g/cm3；
c．接着他以两刻度线间的长度表示0.1g/cm3，将整个饮料吸管均匀标上刻度；
①如图甲所示，小明制作的密度计，你认为刻度0.9g/cm3应该在　 　点（选填“p”或“q”）。
②如图乙所示，若被测液体的密度为ρ液、密度计浸入被测液体的深度为h、自制密度计的质量为m，横截面积为S，用给定的字母推导出ρ液与h的关系式为　 　。通过关系式可知：小明这样均匀标注刻度是　 　的（选填“正确”、“错误”）。
（2）小红为了让测量结果更准确，想使简易密度计上两条刻度线之间的距离大一些，请为小红设计一种改进方法：　 　。
（3）小虎将制作好的密度计放入某液体中，出现如图丙所示的现象，为顺利完成实验任务，你的解决办法是　 　。（合理即可）

32．（8分）在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值20Ω。

（1）请用笔画线代替导线在图甲中完成实物电路的连接（要求滑片向B滑动时，接入电路阻值减小，且导线不能交叉）。
（2）实验时，某个小组同学刚闭合开关就发现小灯泡亮度很亮然后马上熄灭了，老师指出了同学们操作时的错误是 　 　，同时提醒同学们注意观察此时电表的示数，发现电流表无示数，电压表 　 　（有示数/无示数）。
（3）断开开关，更换了相同规格的小灯泡后重新按照正确的操作进行实验。某次实验中，同学们看到电压表示数为1.8V，要使灯泡正常发光应向 　 　（A/B）端移动滑片，同时视线应注意观察 　 　（电流表/电压表），当灯正常发光时，电流表示数如图乙所示为 　 　A，则小灯泡的额定功率是 　 　W。
（4）某同学还想探究“在电压一定的情况下，电流与电阻的关系”，于是将甲图中的小灯泡换成四个阻值分别为10Ω，8Ω，6Ω和4Ω的定值电阻，其余连接均不改变。在实验过程中，将4个定值电阻依次接入电路，调节滑动变阻器使定值电阻两端的电压保持某个值U0不变，为了能够顺利得到4组I、R数据，完成实验，该电压U0的取值大小应满足：　 　。
33．（4分）《2013﹣2017年中国风光互补路灯行业发展前景与投资预测分析报告》数据显示，我国现有城乡路灯总数约有2亿只，并以每年加20%的速度增长，我国有丰富的风能及太阳能资源路灯作为户外装置，两者结合做成风光互补路灯，无疑给国家的节能减排提供了一个很好的解决方案。如图为某公司生产的风光互补LED路灯外形图和电路原理图，每套路灯的部分部件及参数如下表。
部件名称
　单位
　数量
　型号
　太阳能电板
　套
　1
　24V　 280W
　风力发电机
　台
　1
　24V　 300W
　蓄电池
　只
　2
　12V　 120Ah
　LED灯
　只
　2
　24V　 60W
（1）该灯电路中，两只LED灯的连接方式是　 　（选填“串联”或“并联”）。
（2）两只LED灯正常发光时，通过光控开关S的电流为　 　A。
（3）国家发改委提供的数据显示，每燃烧1t标准煤可以发电3000kW•h，排放二氧化碳2.61t。假如传统路灯消耗的电能来自燃烧标准煤发电，用此套路灯替换400W、每天工作10h的传统路灯，则每套路灯1年（365天）可减少　 　t二氧化碳的排放。
（4）假如蓄电池充满电后太阳能电板和风力发电机都停止工作，则消耗蓄电池一半的电能（设蓄电池对外供电时其电压不变）可使2只LED灯正常发光　 　h。


2023年江苏省苏州十六中中考物理模拟试卷（二）
参考答案与试题解析
一、选择题（每小题2分，共24分。在每小题给出的四个选项中，只有一个选项是正确的）
1．【解答】解：
A、放在玻璃钟罩内的电铃正在发声，把玻璃钟罩内空气抽去一些后，钟声明显减弱，说明声音可以在空气中传播，但不能在真空中传播，故A不符合题意；
B、把正在发音的收音机密封在塑料袋内，然后放入水中，人们能听到收音机发出的声音，说明声音可知在空气和水中传播，故B不符合题意；
C、拉小提琴时，在隔壁房间里也能听到悠扬的琴声，说明声音可知在空气和固体中传播，故C不符合题意；
D、拨动吉他的琴弦发出声音时，琴弦振动，把纸片弹开，说明声音是由物体振动产生，故D符合题意。
故选：D。
2．【解答】解：
A、风能、水能能够源源不断地从自然界获得是可再生能源，核能不能够源源不断地从自然界获得，是不可再生能源，故A错误；
B、核电站是利用原子核裂变时释放的核能来发电的，故B正确；
C、不管是能量在转化还是能量的转移的过程中，都遵守能量守恒定律，故C错误；
D、核能和地热能来自于地球内部，潮汐能是月球与地球共同作用形成的，不是来自太阳，故D错误。
故选：B。
3．【解答】解：A、地球表面的水吸热时，由液态变成气态，是汽化现象，故A正确；
B、水蒸气与冷空气接触，由气态的水蒸气变成液态的水，是液化现象，故B错误；
C、小冰晶在降落过程中，由于与空气摩擦，导致其内能增大、温度升高，小冰晶会熔化成水，故C错误；
D、河面上的水变成冰，由液态变成固态，是凝固现象，故D错误。
故选：A。
4．【解答】解：A、异种电荷间可以相互吸引，同时带电体还可以吸引轻小物体，因此，一带正电的物体吸引另一轻小物体，则轻小物体可能带负电，也可能不带电，故A错误；
B、摩擦起电的实质是电子的转移，而不是创造了电荷，故B错误；
C、固体也可以被压缩，说明分子之间存在间隙，故C错误；
D、把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，盐分子能进入蛋中，这就是鸭蛋与盐之间的扩散现象，是分子在不停做无规则运动，故D正确。
故选：D。
5．【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm＝800mm左右。故A不符合实际；
B、人正常步行的速度在4km/h＝4×m/s≈1.1m/s左右。故B不符合实际；
C、空气的密度在1.3kg/m3左右。教室的长、宽、高分别在9m、8m、3.5m左右，教室中空气的质量在m＝ρV＝1.3kg/m3×9m×8m×3.5m＝327.6kg左右，接近300kg。故C符合实际；
D、家用电视机的功率在150W左右，其工作电流在I＝＝≈0.7A左右。故D不符合实际。
故选：C。
6．【解答】解：A.“探究动能大小与哪些因素有关”实验中，是比较木块被推动的距离，来比较小车动能的大小，采用的是转换法；
B.“探究平面镜成像规律”实验中，用玻璃板代替平面镜，采用了等效替代法；
C.“探究影响压力作用效果的因素”实验中，用受力面形变程度表示压力作用效果的方法，采用是的转换法；
D.“探究影响电流热效应的因素”实验中，比较电热丝产生热量是通过温度计的示数不同实现的，采用的是转换法。
故选：B。
7．【解答】解：当转动魔方时，使魔方内部的线圈切割磁感线，从而产生了感应电流，故是利用电磁感应的原理发电的；
A、图中是奥斯特实验，说明通电导体周围有磁场，利用了电流的磁效应，不是电磁感应现象，故A错误；
B、图中有电流，即是研究通电导线在磁场中受力的作用的实验装置，故B错误；
C、图中两电磁铁串联，线圈的匝数不同，该实验是研究电磁铁磁性强弱与线圈匝数的关系，故C错误；
D、图中没有电源，是发电机的原理图，导体棒切割磁感线会产生感应电流，是电磁感应现象，故D正确；
故选：D。
8．【解答】解：人眼是通过调节晶状体的焦距来获得清晰的实像，实验中蜡烛相当于物体，光屏相当于视网膜，凸透镜相当于晶状体；
凸透镜成实像时：物远像近像变小，将蜡烛远离凸透镜时，物距增大，像距变小，光屏上的像变小；因此像成在光屏的前方；
AB、视网膜与晶状体之间的距离不变，所以不能通过调节光屏来得到清晰的像，不符合人眼的调节原理，故AB错误；
CD、像成在光屏的前方说明焦距较小，为了能得到清晰的像应换用焦距更大的凸透镜，故D错误，C正确。
故选：C。
9．【解答】解：设重物对杆秤的力为动力，则液体和桶对杆秤的力为阻力，根据杠杆平衡的条件F1L1＝F2L2可得L1＝；

A、减小AO距离，使得L1刻度间距等比例减小，精度降低；故A错误；
B、减小重物，使得L1刻度间隔等比例增大；故B正确；
C、减小容积，使密度改变时F2变化更小，即L1刻度间隔变小；故C错误；
D、增大桶重，虽然使L1总体变大，但密度变化带来影响变小，刻度间隔没有明显变化，故D错误。
故选：B。
10．【解答】解：
闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡和火线和零线不能构成通路。可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连。如图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光。如图，左孔和火线相连（如图中红色划线），测电笔的氖管发光；灯泡亮了一段时间后熄灭，是因为图中的零线断路（如图中蓝色划线）。
；
若此时站在地上的人接触c点，由于c点和火线相连，则人会发生触电危险；
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光；
综上所述，B正确，ACD错误。
故选：B。
11．【解答】解：（1）由电路图知，电压表V1并联在小灯泡的两端，通过小灯泡的电流随着电压表示数的增大而增大，所以图线①是小灯泡的I﹣U图像；
因为随着电压表示数的增大，电流表的示数减小，说明电压表一定测量滑动变阻器两端的电压，所以电压表可能只在滑动变阻器的两端，也可能在定值电阻和滑动变阻器的两端；
根据串联电路总电压等于各用电器电压之和知，图中当电流相等时，图像①②的电压之和不相等，说明电压表没有并联在定值电阻和滑动变阻器的两端，而是只并联在滑动变阻器的两端了；
由图像知：当电流为0.1A时，电源电压为：U＝0.5V+3.5V+0.1A×R1﹣﹣﹣﹣﹣﹣①，
当电流为0.25A时，电源电压为：U＝0.75V+2.5V+0.25A×R1﹣﹣﹣﹣﹣﹣②，
联立①②得：R1＝5Ω，电源电压为U＝4.5V，故A错误；
（2）由图乙知，电路的最大电流为0.25A，
电路的最大功率为：P大＝UI大＝4.5V×0.25A＝1.125W，故B错误；
（3）由图乙知小灯泡正常发光时的电流为0.25A，
定值电阻R1在1min内产生的热量为：Q＝I2R1t＝（0.25A）2×5Ω×60s＝18.75J，故C错误；
D、小灯泡正常发光的电阻为：
RL＝＝＝10Ω
因为R2的滑片可自由移动，且灯泡能正常发光，所以R2的电阻可以为0，即R2＝0时，电路的电流为0.25A，
此时电路的总电阻为：R总＝＝＝18Ω，
串联的电阻为：R串联＝R总﹣RL﹣R1＝18Ω﹣10Ω﹣5Ω＝3Ω，
所以再串联一个3Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全，故D正确。
故选：D。
12．【解答】解：
A．由图知，当倒入液体深度为0时，物块对容器底部的压力F＝25N，
因物体对水平面的压力和自身的重力相等，
所以，由F＝G＝mg可得，物体的质量：
m＝＝＝2.5kg，
实心正方体物体的体积：
V＝a3＝（0.1m）3＝1×10﹣3m3，
实心物体的密度：
ρ物＝＝＝2.5×103kg/m3，故A错误；
B．由图象可知，当倒入液体的深度h＝5cm时，物块对容器底的压力为19N，
因为压力和支持力是一对相互作用力，
所以F支＝F压＝19N；
此时物块受向下的重力、向上的支持力、向上的浮力而静止，
根据力的平衡条件可得：F浮+F支＝G，
所以F浮＝G﹣F支＝25N﹣19N＝6N，
此时物块排开液体的体积：
V排＝S物h＝（0.1m）2×0.05m＝5×10﹣4m3，
由F浮＝ρ液gV排可得，液体密度：
ρ液＝＝＝1.2×103kg/m3，故B错误；
CD．由ρ物＞ρ液可知，当倒入液体的深度h′＝15cm时，物块将浸没在液体中并沉入容器底，
此时物块受到的浮力：
F浮′＝ρ液gV排′＝ρ液gV＝1.2×103kg/m3×10N/kg×1×10﹣3m3＝12N，
此时物块对容器底部的压力：
F压′＝G﹣F浮′＝25N﹣12N＝13N，故C错误、D正确。
故选：D。
二、填空题（每空1分，共26分）
13．【解答】解：哨声是由于空气柱振动而产生的；
上下推拉活塞改变了空气柱的长度，振动频率也会发生变化，从而改变哨声的音调；
活塞不动，用不同的力吹哨子，空气柱的振幅发生改变，所以改变了哨声的响度。
故答案为：空气柱；音调；响度。
14．【解答】解：（1）红光之外是红外线，红外线的热效应很强，红外线能使温度计示数升高很快，即在①，能遥控电视机；
（2）紫光之外是紫外线，紫外线能使荧光物质发光，因此可以识别钱币，即在③，能使钞票上的荧光物质发光，从而可识别钞票真伪。
故答案为：①；③。
15．【解答】解：（1）实验中若用厚玻璃板，厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，但对蜡烛所成的像的大小没有影响；
（2）平面镜所成的像是虚像，虚像也可以用照相机拍下来，所以蜡烛所成的像能用照相机拍下来。
故答案为：没有；能。
16．【解答】解：闭合开关后，电压表示数为零，经检查电路连接并无故障，说明电路不存在短路或断路现象，原因是电压表并联部分的电阻为零造成的，即电阻箱接入电路的电阻为零；
实验中将电阻箱的阻值由小到大分别调为5Ω、10Ω、15Ω、20Ω、25Ω，根据串联电路的分压规律可知，定值电阻分担的电压变大，由于需要保持电压表示数为2.5V不变，所以应该增大滑动变阻器分担的电压，根据串联电路的分压规律可知，需要增大滑动变阻器接入电路的电阻，变阻器的滑片P应该右移动；
根据串联电路电压的规律，滑动变阻器分得的电压为：U滑＝6V﹣2.5V＝3.5V，
根据串联分压原理，当用阻值最大的20Ω定值电阻进行实验时，滑动变阻器接入电路的阻值最大，此时＝，解得，R滑＝35Ω，即为了能够完成整个实验，滑动变阻器的最大阻值应不小于35Ω。
故答案为：电阻箱接入电路的电阻为零；向右端移动；35。
17．【解答】解：（1）由P＝可知，该小厨宝的发热电阻阻值：R＝＝＝22Ω；
（2）由图乙可知，加热5min水升高的温度：Δt＝50℃﹣20℃＝30℃，
水的体积V＝5L＝5dm3＝0.005m3，
由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×0.005m3＝5kg，
水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×5kg×30℃＝6.3×105J；
（3）小厨宝5min消耗的电能：W＝Pt＝2200W×5×60s＝6.6×105J，
本次加热小厨宝的效率：η＝＝≈95.5%。
故答案为：22；6.3×105；95.5%。
18．【解答】解：（1）汽车急速行驶时，相同时间内，空气经过上方的路程比下方路程长，流速大，压强小，汽车在压强差下产生向上的升力，汽车对路面的压力变小，小于汽车的重力。车对地面压力变小，使车与地面之间的摩擦力变小；
（2）“气流偏导器”的上表面平直、底部呈弧形凸起，当跑车高速行驶时，偏导器上方的空气流速小、压强大，下方的空气流速大、压强小，产生一个向下的压强差，增加轿车对地面的压力，提高车轮的抓地性能，故应选B。
故答案为：变小；B。
19．【解答】解：（1）通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大；
（2）因为同名磁极相互排斥，若磁体A下端为N极，则磁体B的上端为N极。
故答案为：（1）通电线圈在磁场中受力运动；
（2）N。
20．【解答】解：200ml＝200cm3，ρ水＝1g/cm3，ρ酒＝0.8×103kg/m3＝0.8g/cm3；
由密度公式ρ＝可得V水＝＝＝128cm3，V酒＝＝＝120cm3；
设容器体积为V，则物体在水中排开水的体积为V1＝V﹣V水＝200cm3﹣128cm3＝72cm3，在酒精中排开酒精的体积为V2＝V﹣V酒＝200cm3﹣120cm3＝80cm3；
则排开水的重力G1＝ρ水V1g＝1g/cm3×72cm3×10N/kg＝0.72N，即物体在水中受到浮力F1＝0.72N；
则排开酒精的重力G2＝ρ酒V2g＝0.8g/cm3×80cm3×10N/kg＝0.64N，即物体在酒精中受到浮力F2＝0.64N；
假设物体密度大于水的密度，即ρ＞ρ水＞ρ酒，则在水中和酒精中均沉底，排开水的体积等于排开酒精的体积，与计算不符，假设错误；
假设物体密度小于水的密度大于酒精的密度，即ρ水＞ρ＞ρ酒，则物体在酒精中沉底，在水中漂浮，V2＞V1，与计算相符，假设正确；
假设物体密度小于酒精的密度，即ρ水＞ρ酒＞ρ，则物体漂浮于酒精和水中，F1＝G，F2＝G，即F1＝F2，与计算不符，假设错误；
综上所述，物体在水中处于漂浮状态，在酒精中沉底；
由漂浮状态可知：F1＝G＝mg，mg＝0.72N，m＝＝＝0.072kg＝72g；
沉底时，物体体积等于排开水的体积，即V＝V2＝80cm3；
则物体密度ρ＝＝＝0.9g/cm3＝0.9×103kg/m3。
故答案为：80；0.9×103；0.64。
21．【解答】解：（1）电热膜取暖器工作时通过热传递的方式使得室内温度升高；
（2）A部分的凹形，会导致横截面积变小，电阻变大；
（3）因为墨线是并联的，若通过每条墨线的电流为I，则IA＝3I，IB＝9I，因此IA＜IB；若增加这块电热膜中导电墨线的条数，电阻减小，根据P＝知电热膜的功率将增大；
（4）从丙图可以看出随温度升高而增大，发热功率减小。
故答案为：（1）热传递；（2）变大；（3）＜；增大；（4）增大；减小。
三、简答题（本题共9题，解答26、27、28题需要写出必要的解题过程）
22．【解答】解：过物体的重心分别沿竖直向下、垂直于斜面向上的方向画一条带箭头的线段，分别用符号G、F表示，即为其所受重力和弹力的示意图；如图所示：

23．【解答】解：分别作出物体的两个端点关于平面镜的对称点，用虚线连接，即为物体在平面镜中的像。如图：

24．【解答】解：开关控制两个日光灯，根据家庭电路接线原则，两灯应并联，开关应接在干路上，火线首先通过开关再连接日光灯，如图所示：

25．【解答】解：由图可知，电流从电流表的正极线柱流入、负接线柱流出，所以电源的右端为正极，电流从螺线管的右侧流入，根据安培定则可知，螺线管的左端为N极、右端为S极；根据异名磁极相互吸引可知，小磁针的左端为N极、右端为S极，如图所示：

26．【解答】解：（1）由图2可知，10min内消毒车行驶的路程为4km，因此10min内消毒车的平均速度：
v＝＝＝24km/h；
（2）由ρ＝可知，消毒液的质量：
m＝ρV＝1.01×103kg/m3×10m3＝1.01×104kg；
消毒液和消毒车的总重力：
G总＝m总g＝（1.01×104kg+10×103kg）×10N/kg＝2.01×105N，
消毒车对水平地面的压力大小：
F压＝G总＝2.01×105N，
则消毒车对水平地面的压强：
p＝＝＝4.02×105Pa。
答：（1）10min内消毒车的平均速度为24km/h；
（2）喷洒前，消毒液质量为1.01×104kg，消毒车对水平地面的压强为4.02×105Pa。
27．【解答】解：（1）重物的重力：G＝mg＝40kg×10N/kg＝400N，
拉力做的有用功：W有＝Gh＝400N×3m＝1200J；
（2）由图可知n＝4，滑轮组的机械效率：η＝＝＝＝＝×100%≈83.3%。
答：（1）有用功为1200J；
（2）机械效率为83.3%。
28．【解答】解：（1）由P＝UI可知，小灯泡的定额电流：
I额＝＝＝0.5A；
（2）当开关S闭合，S1、S2断开时，滑动变阻器的与小灯泡串联在电路中，电流表测电路中的电流；
由图乙知，电路中的电流为0.2A时，灯泡两端的电压为1.5V，
由题意可知，滑动变阻器接入电路的阻值：
R1＝R滑＝×75Ω＝37.5Ω，
由欧姆定律可知，变阻器两端的电压：
U1＝I1R1＝0.2A×37.5Ω＝7.5V，
由串联电路的电压特点可知，电源电压：
U＝U1+UL＝7.5V+1.5V＝9V；
（3）由电路图知，当三个开关都闭合时，小灯泡被短路，定值电阻与变阻器并联在电路中，电路中的阻值可达到最小，通过定值电阻的电流：
I0＝＝＝1.5A，
变阻器允许通过的最大电流为1A，此时变阻器接入电路的阻值：
R滑'＝＝＝9Ω＜75Ω，
所以电路允许通过的最大电流
I＝I0+Imax＝1.5A+1A＝2.5A＜3A，
因此在保证电路安全的前提下，电路消耗的总功率：
P＝UI＝9V×2.5A＝22.5W。
答：（1）小灯泡L的额定电流为0.5A；
（2）电源电压为9V；
（3）电路消耗的总功率最大值为22.5W。
29．【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱。
（2）根据记录的数据可知，从开始加热到42℃，甲、乙两种液体的加热时间分别为3、4分钟，由转换法，吸收热量的关系为Q甲＜Q乙。
（3）分析实验数据可知，从34℃升高到42℃，甲、乙所用的时间分别为2分钟和1分钟，由比较吸热能力的方法，甲物质的吸热能力强。
故答案为：（1）相同；升高的温度；（2）＜；（3）甲。
30．【解答】解：
①在称量矿石的质量时，指针向左偏，则说明矿石的质量比砝码的质量大一些，所以，接下来的操作是：移动游码，直到天平平衡，故选C；
②由图乙知，矿石的质量m＝50g+3g＝53g；
由图丙知，水的体积为60mL，水和矿石的体积为80mL，
则矿石的体积V＝80mL﹣60mL＝20mL＝20cm3；
则矿石的密度：ρ＝＝＝2.65g/cm3；
③如图丁，在该实验中，将木块放入溢水杯中，在排开的水全部流出后，根据阿基米德原理可知G排＝F浮；木块在水中漂浮，根据漂浮条件可知F浮＝G木；
所以，G木＝G排；
对左盘来说，放入木块稳定后，由于增加的木块重力等于减少的溢出水的重力，所以左盘受到压力与不放木块时是相同的，则天平横梁会自动恢复平衡；
综上所述，如果天平横梁能够自动恢复平衡，则可以说明G木＝G排；
故答案为：①C；②53；2.65；③自动恢复平衡。
31．【解答】解：（1）①因为酒精的密度小于水的密度，浸在水中的体积小于浸在酒精中的体积，V排水＜V排酒，
所以密度计放在酒精中，液面的位置在水密度值刻度线的上方，
即刻度0.9应该在p点；
②因为V＝Sh，
F浮＝G物，即：ρ液gV排＝ρ液gSh浸＝G物＝mg
所以；
则密度计处于漂浮状态时浸没的深度与液体密度成反比，所以密度计刻度不均匀，即小明这样均匀标示刻度不对；
（2）因为ΔV＝sh，所以使h变大，应减小S即可，具体做法是：用更细的吸管；
（3）图中密度计沉底，浮力小于重力，要使密度计漂浮，应该减小密度计重力，故减少吸管下端的一些金属丝。
故答案为：（1）①p； ②ρ液＝；错误；（2）用更细的吸管做密度计；（3）减少吸管下端的一些金属丝。
32．【解答】解：
（1）滑动变阻器应串联接入电路中，滑片向B滑动时接入电路阻值减小，故应接变阻器B接线柱；电压表并联在灯泡的两端，小灯泡的额定电压为2.5V，电压表量程为0﹣3V，电路图如图：
；
（2）如果连接好电路，刚一闭合开关就发现灯泡发光很亮。你认为他可能存在的错误处是：滑动变阻器滑片没有移到最大阻值处。
灯泡断路，则电路中无电流，电压表串联在电路中，测的是电源电压，故电压表有示数；
（3）由于电压表示数为1.8V，说明小灯泡两端的电压小于额定电压，为增大灯泡的电压，应减小滑动变阻器两端的电压，应减小变阻器接入电路中的阻值，所以应向B端移动滑片，同时视线应注意观察电压表示数，直到使灯泡两端的电压为额定电压2.5V；根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A；
则灯泡的额定功率P＝UI＝2.5V×0.24A＝0.6W。
（4）把四个电阻串联接入电路中，为了保护电流表，电路中的电流不能超过0.6A，故电路的最小电阻为：
R小＝＝＝5Ω，
电路中接入4Ω的电阻时，滑动变阻器接入电路的最小电阻为：R'＝R小﹣4Ω＝1Ω；
此时定值电阻两端的电压为：UR＝IR＝0.6A×4Ω＝2.4V；即定值电阻两端的最大电压为2.4V；
当滑动变阻器接入电路的电阻为0时，电阻两端的电压为3V，等于电源电压，故在探究实验中，电阻两端的电压都能达到3V；
把四个电阻接入电路中时，电阻两端的最小电压为：U小＝R，把电源电压和四个电阻10Ω、8Ω、6Ω和4Ω带入，得四个电压值为：1V、0.86V、0.69V、0.5V，为了能够顺利得到4组I、R数据，则电阻两端的电压最小为1V，故电压U0的取值大小应满足1V≤U0≤2.4V。
故答案为：（1）如图；（2）闭合开关前，未将滑片P移至最大阻值处；有示数；（3）B；电压表；0.24；0.6；（4）1V≤U0≤2.4V。
33．【解答】解：
（1）由生活经验知，路灯工作时互不影响即可以独立工作，则可知两只灯是并联的；
（2）由表中数据知，两只LED灯正常发光时，总功率为：P＝60W+60W＝120W，额定电压：U＝24V，
由图知，开关在干路上，由P＝UI可得，通过光控开关S的电流为：
I＝＝＝5A；
（3）由P＝得，400W的灯一年消耗的电能为：
W＝P′t＝0.4kW×10h×365＝1460kW•h，
则每套路灯1年（365天）可减少二氧化碳的排放量为：
m＝×2.61t≈1.27t；
（4）蓄电池充满电供LED灯使用，W蓄电池＝WLED，
由蓄电池参数：W蓄电池＝UIt，WLED＝Pt
UIt＝PtLED，
tLED＝＝＝4.32×104s＝12h。
故答案为：（1）并联；（2）5；（3）1.27；（4）12。
