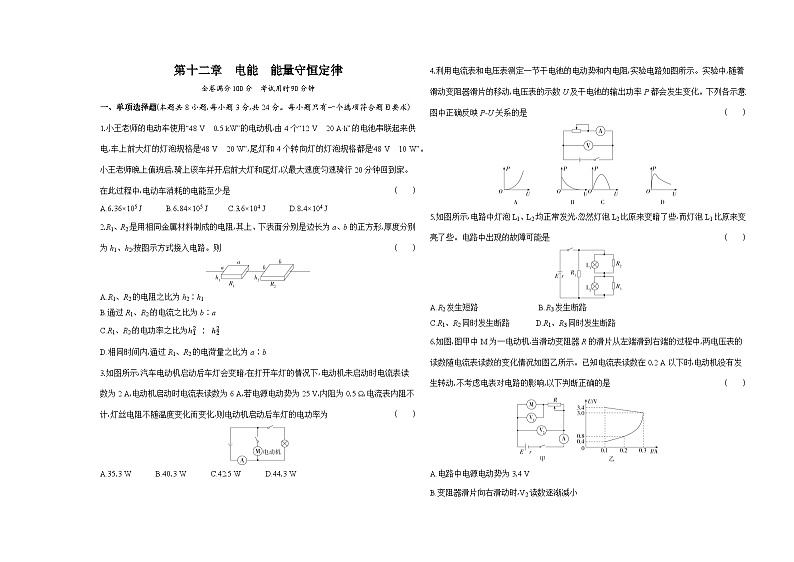

第十二章　电能　能量守恒定律
全卷满分100分　考试用时90分钟
一、单项选择题(本题共8小题,每小题3分,共24分。每小题只有一个选项符合题目要求)
1.小王老师的电动车使用“48 V　0.5 kW”的电动机,由4个“12 V　20 A·h”的电池串联起来供电,车上前大灯的灯泡规格是“48 V　20 W”,尾灯和4个转向灯的灯泡规格都是“48 V　10 W”。小王老师晚上值班后,骑上该车并开启前大灯和尾灯,以最大速度匀速骑行20分钟回到家。在此过程中,电动车消耗的电能至少是(　　)
A.6.36×105 J　　　B.6.84×105 J C.3.6×104 J　　　D.8.4×104 J
2.R1、R2是用相同金属材料制成的电阻,其上、下表面分别是边长为a、b的正方形,厚度分别为h1、h2,按图示方式接入电路。则(　　)

A.R1、R2的电阻之比为h2∶h1
B.通过R1、R2的电流之比为b∶a
C.R1、R2的电功率之比为ℎ12∶ℎ22
D.相同时间内,通过R1、R2的电荷量之比为a∶b
3.如图所示,汽车电动机启动后车灯会变暗,在打开车灯的情况下,电动机未启动时电流表读数为2 A,电动机启动时电流表读数为6 A,若电源电动势为25 V,内阻为0.5 Ω,电流表内阻不计,灯丝电阻不随温度变化而变化,则电动机启动后车灯的电功率为(　　)

A.35.3 W　　　B.40.3 W　　　C.42.5 W　　　D.44.3 W
4.利用电流表和电压表测定一节干电池的电动势和内电阻,实验电路如图所示。实验中,随着滑动变阻器滑片的移动,电压表的示数U及干电池的输出功率P都会发生变化。下列各示意图中正确反映P-U关系的是(　　)


5.如图所示,电路中灯泡L1、L2均正常发光,忽然灯泡L2比原来变暗了些,而灯泡L1比原来变亮了些。电路中出现的故障可能是(　　)

A.R2发生短路　　　 B.R3发生断路
C.R1、R2同时发生断路　　　 D.R1、R3同时发生断路
6.如图,图甲中M为一电动机,当滑动变阻器R的滑片从左端滑到右端的过程中,两电压表的读数随电流表读数的变化情况如图乙所示。已知电流表读数在0.2 A以下时,电动机没有发生转动,不考虑电表对电路的影响,以下判断正确的是(　　)

A.电路中电源电动势为3.4 V
B.变阻器滑片向右滑动时,V2读数逐渐减小
C.此过程中,电动机的输出功率最大值为0.54 W
D.变阻器的最大阻值为20 Ω

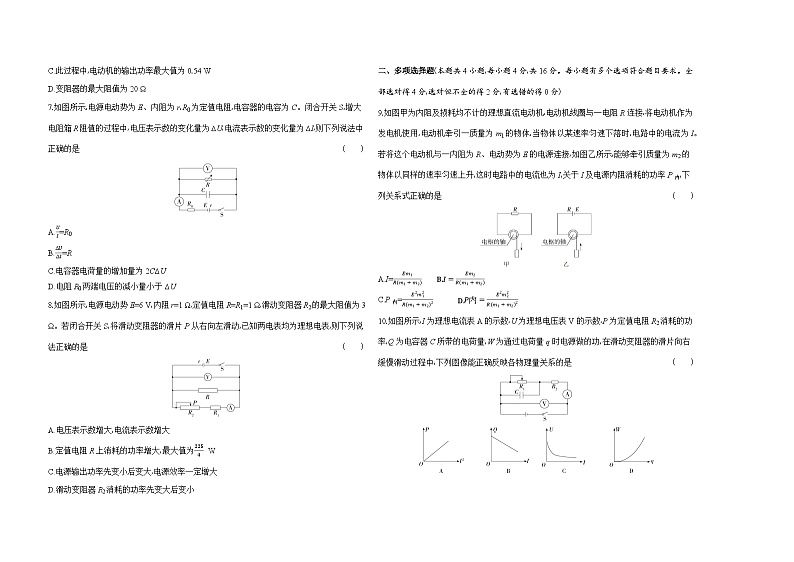

7.如图所示,电源电动势为E、内阻为r,R0为定值电阻,电容器的电容为C。闭合开关S,增大电阻箱R阻值的过程中,电压表示数的变化量为ΔU,电流表示数的变化量为ΔI,则下列说法中正确的是(　　)

A.UI=R0
B.ΔUΔI=R
C.电容器电荷量的增加量为2CΔU
D.电阻R0两端电压的减小量小于ΔU
8.如图所示,电源电动势E=6 V,内阻r=1 Ω,定值电阻R=R1=1 Ω,滑动变阻器R2的最大阻值为3 Ω。若闭合开关S,将滑动变阻器的滑片P从右向左滑动,已知两电表均为理想电表,则下列说法正确的是(　　)

A.电压表示数增大,电流表示数增大
B.定值电阻R上消耗的功率增大,最大值为2254 W
C.电源输出功率先变小后变大,电源效率一定增大
D.滑动变阻器R2消耗的功率先变大后变小
二、多项选择题(本题共4小题,每小题4分,共16分。每小题有多个选项符合题目要求。全部选对得4分,选对但不全的得2分,有选错的得0分)
9.如图甲为内阻及损耗均不计的理想直流电动机,电动机线圈与一电阻R连接,将电动机作为发电机使用,电动机牵引一质量为m1的物体,当物体以某速率匀速下落时,电路中的电流为I。若将这个电动机与一内阻为R、电动势为E的电源连接,如图乙所示,能够牵引质量为m2的物体以同样的速率匀速上升,这时电路中的电流也为I,关于I及电源内阻消耗的功率P内,下列关系式正确的是(　　)
　
A.I=Em1R(m1+m2)　　　 B.I=Em2R(m1+m2)
C.P内=E2m12R(m1+m2)2　　　D.P内=E2m22R(m1+m2)2
10.如图所示,I为理想电流表A的示数,U为理想电压表V的示数,P为定值电阻R2消耗的功率,Q为电容器C所带的电荷量,W为通过电荷量q时电源做的功,在滑动变阻器的滑片向右缓慢滑动过程中,下列图像能正确反映各物理量关系的是(　　)

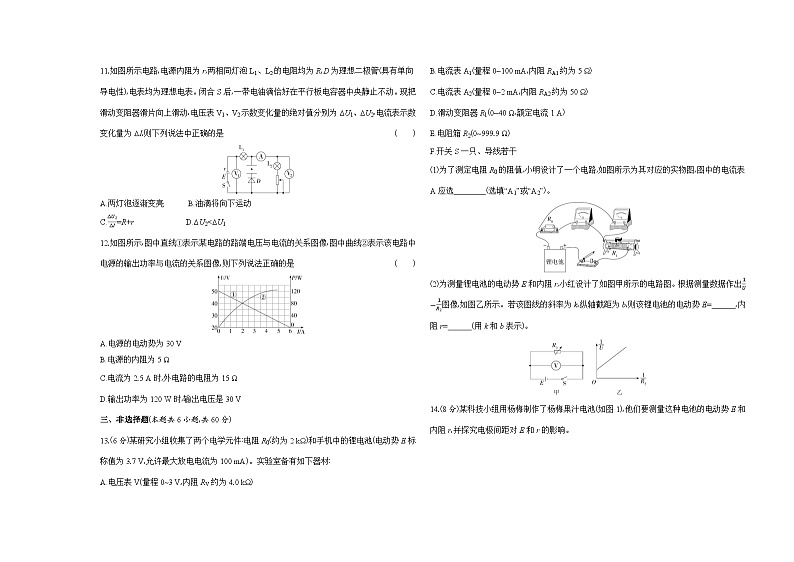

11.如图所示电路,电源内阻为r,两相同灯泡L1、L2的电阻均为R,D为理想二极管(具有单向导电性),电表均为理想电表。闭合S后,一带电油滴恰好在平行板电容器中央静止不动。现把滑动变阻器滑片向上滑动,电压表V1、V2示数变化量的绝对值分别为ΔU1、ΔU2,电流表示数变化量为ΔI,则下列说法中正确的是(　　)

A.两灯泡逐渐变亮　　　B.油滴将向下运动
C.ΔU2ΔI=R+r　　　 D.ΔU2
