2023年河南省济源市中考物理二模试卷

这是一份2023年河南省济源市中考物理二模试卷，共17页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

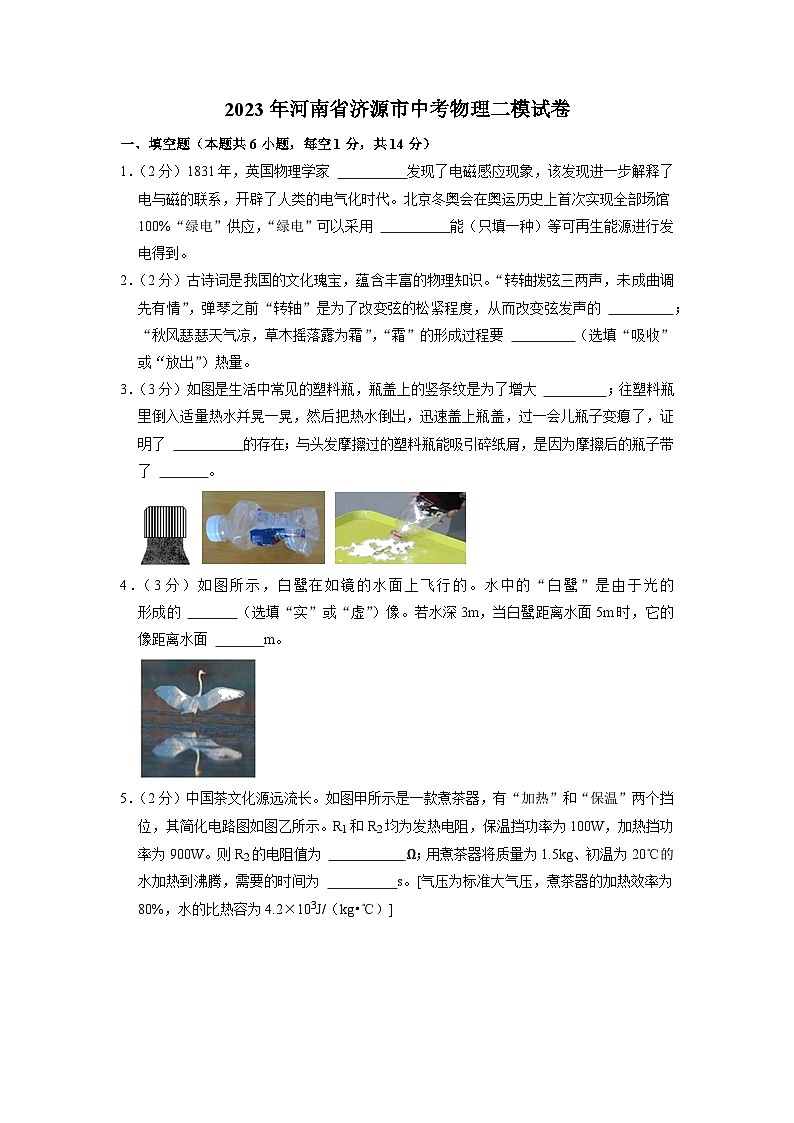

2023年河南省济源市中考物理二模试卷
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）1831年，英国物理学家 　 　发现了电磁感应现象，该发现进一步解释了电与磁的联系，开辟了人类的电气化时代。北京冬奥会在奥运历史上首次实现全部场馆100%“绿电”供应，“绿电”可以采用 　 　能（只填一种）等可再生能源进行发电得到。
2．（2分）古诗词是我国的文化瑰宝，蕴含丰富的物理知识。“转轴拨弦三两声，未成曲调先有情”，弹琴之前“转轴”是为了改变弦的松紧程度，从而改变弦发声的 　 　；“秋风瑟瑟天气凉，草木摇落露为霜”，“霜”的形成过程要 　 　（选填“吸收”或“放出”）热量。
3．（3分）如图是生活中常见的塑料瓶，瓶盖上的竖条纹是为了增大 　 　；往塑料瓶里倒入适量热水并晃一晃，然后把热水倒出，迅速盖上瓶盖，过一会儿瓶子变瘪了，证明了 　 　的存在；与头发摩擦过的塑料瓶能吸引碎纸屑，是因为摩擦后的瓶子带了 　 　。

4．（3分）如图所示，白鹭在如镜的水面上飞行的。水中的“白鹭”是由于光的 　 　形成的 　 　（选填“实”或“虚”）像。若水深3m，当白鹭距离水面5m时，它的像距离水面 　 　m。

5．（2分）中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示。R1和R2均为发热电阻，保温挡功率为100W，加热挡功率为900W。则R2的电阻值为 　 　Ω；用煮茶器将质量为1.5kg、初温为20℃的水加热到沸腾，需要的时间为 　 　s。[气压为标准大气压，煮茶器的加热效率为80%，水的比热容为4.2×103J/（kg•℃）]

6．（2分）如图所示是一个茶壶，结合你所学的物理知识和对茶壶的了解，就茶壶的结构或使用过程的具体情况，提出一个与物理有关的问题，并针对所提出的问题作出简答。
问题：　 　；
物理知识：　 　。

二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．（2分）近年来，我国科技创新能力日益凸显：海域“可燃冰”（天然气水合物）首次开采成功；新一代可控核聚变研究装置成功运行；“北斗+5G”实现L4级无人驾驶汽车的厘米级定位……关于上述科技成果，下列说法正确的是（　　）
A．可燃冰属于可再生能源
B．5G信号电磁波在空气中的传播速度为340m/s
C．目前运行的核电站是利用核聚变获得核能的
D．北斗卫星与无人驾驶汽车之间通过电磁波传递信息
8．（2分）下列关于足球比赛中涉及到的物理知识，分析正确的是（　　）
A．用脚踢足球时，足球受到的力是由于足球发生形变产生的
B．脚对球施加的力大小相同，其作用效果一定相同
C．足球在空中加速下落过程中，机械能总量减少
D．足球静止在地面时对地面的压力和地面对足球的支持力相互平衡

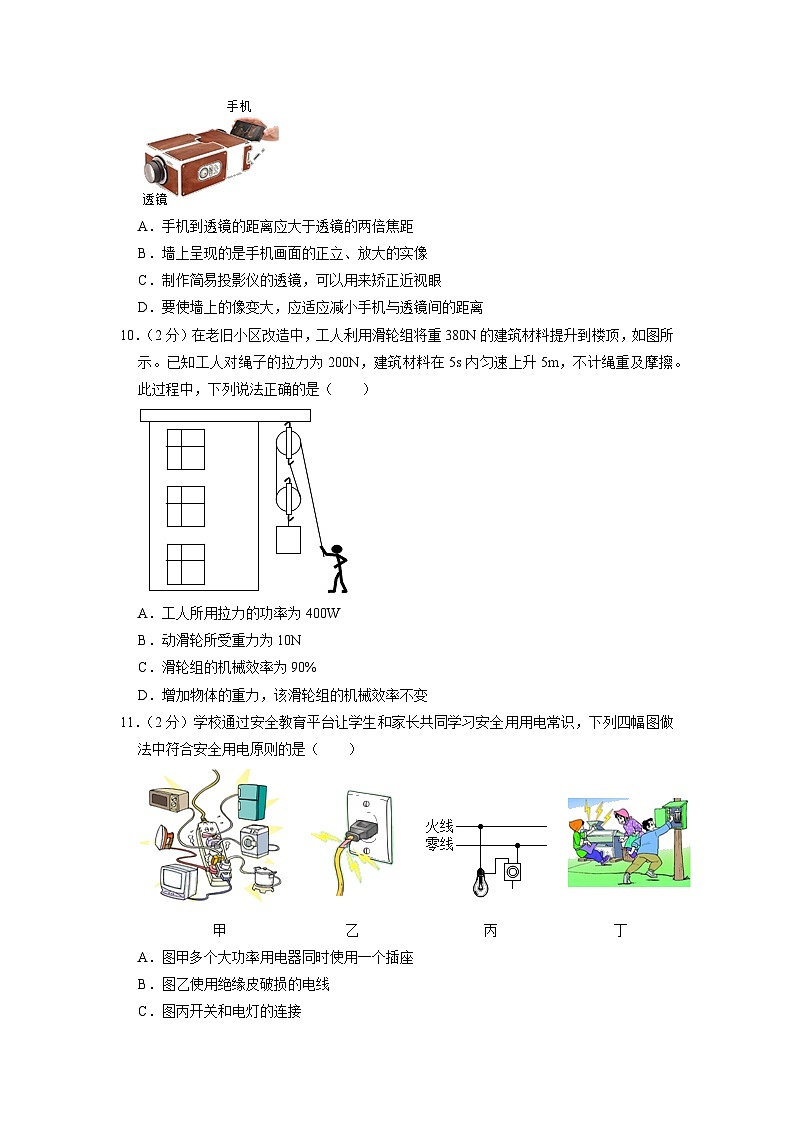

9．（2分）学校科技节活动中，小明利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上。下列说法正确的是（　　）

A．手机到透镜的距离应大于透镜的两倍焦距
B．墙上呈现的是手机画面的正立、放大的实像
C．制作简易投影仪的透镜，可以用来矫正近视眼
D．要使墙上的像变大，应适应减小手机与透镜间的距离
10．（2分）在老旧小区改造中，工人利用滑轮组将重380N的建筑材料提升到楼顶，如图所示。已知工人对绳子的拉力为200N，建筑材料在5s内匀速上升5m，不计绳重及摩擦。此过程中，下列说法正确的是（　　）

A．工人所用拉力的功率为400W
B．动滑轮所受重力为10N
C．滑轮组的机械效率为90%
D．增加物体的重力，该滑轮组的机械效率不变
11．（2分）学校通过安全教育平台让学生和家长共同学习安全用用电常识，下列四幅图做法中符合安全用电原则的是（　　）

A．图甲多个大功率用电器同时使用一个插座
B．图乙使用绝缘皮破损的电线
C．图丙开关和电灯的连接
D．图丁发生触电事故时要立刻断开电源
12．（2分）初中各学科之间有着密切的联系，化学、生物学中也有物理知识的广泛运用，下列描述或说法中不正确的是（　　）

A．甲图中，蒸馏水的制备是利用水的汽化及水蒸气的液化
B．乙图中，向下排空气法收集氢气是利用氢气的密度比空气的密度小的性质
C．丙图中，桡骨在肱二头肌的牵引下绕着肘关节转动，可视为一种省力杠杆
D．丁图中，鱼主要是利用了尾部和躯干部的摆动与水的相互作用在水中游泳
（多选）13．（2分）复习到浮力时，老师给同学们留了一个实践性作业，取两个相同的杯子盛等质量的水放在水平桌面上。将剥皮前和剥皮后的同一个橘子分别放入其中，观察橘子静止时的状态，并拍图提交作业。如图所示为某同学提交的作业，下列分析正确的是（　　）

A．剥皮后的橘子受到的浮力大
B．剥皮前的橘子排开水的重力大
C．剥皮前水对容器底的压强大于剥皮后水对容器底的压强
D．两容器对桌面的压强相等
（多选）14．（2分）我市邵原镇的“富硒苹果”小有名气。小刚同学设计了一种苹果自动筛选器，其原理如图甲，放在水平轻质传送带上的苹果，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数达到某一设定值时，机械装置启动，将质量小的苹果从侧面推出传送带，实现自动筛选功能。下列说法中正确的是（　　）

A．当苹果随传送带一起向右匀速运动时，苹果受到向左的摩擦力
B．检测区苹果质量越大，电路中的总功率越大
C．检测区苹果质量越小，电压表示数越大
D．若电源电压略有降低，则能通过检测区的苹果质量将增大
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）如图，甲图是渔民叉鱼的场景；图乙所示的A、B两个位置，一个代表鱼的实际位置，一个代表看到的鱼的虚像。请在乙图中画出渔民看到鱼在水中的像的光路图。

16．（2分）如图所示，将木块与长木板叠放在水平地面上，用绳子将木块与墙相连，绳子处于伸直状态。水平向右拉动长木板，请画出长木板对木块作用力的示意图。（以O点为力的作用点）

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）某物理兴趣小组探究水沸腾前后温度变化的特点。

（1）在安装如图甲的装置时应先固定 　 　（选填“a”“b”或“c”）的位置；
（2）实验中，从水温升到90℃开始，每隔1min读一次温度并记入表格，第2min时温度计示数如图乙所示，读数为 　 　℃；由实验数据可知，水在沸腾过程中温度 　 　（选填“升高”“不变”、“降低”）。
时间/min
0
1
2
3
4
5
6
7
水的温度/℃
90
92

96
98
99
99
99
（3）实验完成后熄灭酒精灯，将烧瓶从铁架台上取下。拿橡皮塞塞紧瓶口，用冷水喷洒瓶底（如图丙），里面的水 　 　沸腾（选填“能”或“不能”）。
18．（6分）“63次有效下潜作业，4次下潜深度超万米”！“奋斗者”号完成环大洋洲载人深潜科考任务。这激发了小聪同学探究液体内部压强的兴趣，实验如图1所示。

（1）图1甲是U形管压强计，金属盒上的橡皮膜应该选 　 　（选填“薄”或“厚”）一些较好。实验前，要通过调试，使压强计U形管两边的液面相平。小聪在调试时发现，用手指无论是轻压还是重压探头的橡皮膜时，U形管两边液柱的高度差变化都很小，调节的方法是 　 　（选填字母）。
A.从U形管中倒出适量水
B.向U形管中加入适量水
C.取下软管重新安装
（2）比较图乙和图丙，初步得出结论：在同种液体中，液体内部压强随 　 　的增加而增大，请列举出一个与此相关的实例 　 　。
（3）小聪同学查阅资料改装U形管压强计，如图2所示。当两探头置于空气中时，U形管两侧液面相平。现将两探头分别放在A、B容器内密度分别为ρ1和ρ2的两种不同液体中，当两探头所处的深度相同时，U形管右侧液面比左侧高，由此可知：液体的压强与液体的 　 　有关。还可知ρ1　 　ρ2（选填“＞”、“＜”或“＝”）。
19．（9分）小红在做“测定小灯泡电阻”的实验，小灯泡的额定电压U额＝2.5V。
（1）请你用笔画线代替导线，将如图甲所示的实物电路连接完整（导线不能交叉）；
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表和电压表均有示数，接下来他应进行的操作是 　 　。
（3）小红继续进行实验，记录的部分数据如表所示，其中第2次实验时电压表的示数如图乙所示，要测量小灯泡正常工作时的电阻，他应将滑片向 　 　（选填“左”或“右”）移动；第3次实验时电流表的示数如图丙所示，电流表示数为 　 　A，则小灯泡正常发光时的电阻是 　 　Ω（保留1位小数）。
次数
电压U/V
电流I/A
电阻R/Ω
1
0.6
0.28

2

0.36

3
2.5


（4）从现有的三组数据中可以看出小灯泡在不同电压下的电阻值有何特点，请写出一句具有概括性的结论：　 　。
（5）完成上述实验后，小红进一步思考，提出问题：在没有电流表的情况下，能否测量小灯泡的额定功率？他利用一个定值电阻R0设计的电路图如图丁所示。
①调节滑动变阻器滑片使电压表示数为U额；
②接着保持滑片位置不变，将电压表 　 　（选填“A”或“B”）点的接线改接到C点，记录电压表示数为U；
③小灯泡的额定功率为P额＝　 　（用R0、U额、U等物理量符号表示）。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．（8分）央广网报道，2023年3月，西北大学李学龙教授和他的研究团队在“脑控”无人机领域取得突破式进展，中国科技再一次“弯道超车”！4月19日晚，作为2023第二届中国济源•国际白银文化博览会重要一环，500架无人机组成的方阵为市民奉上了一场科技感、艺术感十足的视觉盛宴。如图所示是正在航拍的无人机，停在水平面上时与水平面的总接触面积为10cm2。利用遥控器可控制它运动和工作。机身质量为2.4kg的无人机从地面飞到离地20m高处，求：（g取10N/kg）

（1）它静止在水平面上时对水平面的压强是多少？
（2）这一过程无人机克服重力做功是多少？
（3）若该无人机以5m/s的速度水平匀速飞行10min，受到的水平阻力为无人机重力的倍，则该状态下无人机克服阻力做功的功率是多少？
（4）为增大无人机的飞行时间，请写出一点解决该问题的合理建议。
21．（9分）小宇查阅资料了解到，飞船在发射前需要检验舱体的气密性。他设计了如图甲所示的模拟检测电路，电源电压15V保持不变，R0为40Ω的定值电阻，R为压敏电阻，其阻值随环境气压的变化规律如图乙所示，将R置于真空室的舱体中，舱体内初始气压为1.0×105a。舱体不漏气时，绿灯亮；舱体漏气时，若气压低于临界值则电铃响。

（1）图甲中电磁铁的下端为 　 　（选填“N”或“S”）极；电铃应该接在 　 　（选填“AB”或者“CD”）之间。
（2）舱体不漏气时，通电1min，控制电路消耗的电能是多少？
（3）若舱体发生漏气，则当电压表示数为10V时，舱内气压值为多少？
（4）如图是今年“3•15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。请你结合所学的电学知识分析，劣质导线的使用可能存在什么样的安全隐患。

2023年河南省济源市中考物理二模试卷
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．【解答】解：1831年，英国物理学家法拉第发现了电磁感应现象，该发现进一步解释了电与磁的联系，开辟了人类的电气化时代。
北京冬奥会在奥运历史上首次实现全部场馆100%“绿电”供应，“绿电”可以采用太阳能等可再生能源进行发电得到。
故答案为：法拉第；太阳能。
2．【解答】解：（1）弹琴之前“转轴”是为了改变弦的松紧程度，从而改变弦发声的音调；
（2）“霜”就是由空气中的水蒸气遇到比较冷的草木凝华形成的。凝华要放热。
故答案为：音调；放出。
3．【解答】解：（1）瓶盖上的竖条纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
（2）往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿瓶内水蒸气液化，体积变小，瓶内气体压强变小，瓶子在外界大气压作用下慢慢向内凹陷，这说明大气存在压强；
（3）带电体能够吸引轻小物体，所以与头发摩擦过的塑料瓶能吸引碎纸屑，是因为瓶子带了电。
故答案为：摩擦；大气压；电。
4．【解答】解：水中的“白鹭”属于倒影，属于平面镜成像，是由于光的反射形成的虚像，
物体到平面镜的距离和像到平面镜的距离相等。当白鹭距离水面5m时，它的像距离水面5m。
故答案为：反射；虚；5。
5．【解答】解：由图乙可知，当S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由P＝可知，电路中的总功率最大，煮茶器处于加热挡；
当开关S1闭合、S2断开时，只有R1工作，电路中的总电阻最大，总功率最小，煮茶器处于保温挡；
R2的电功率：P2＝P加热﹣P保温＝900W﹣100W＝800W，
由P＝可知，R2的阻值：R2＝＝＝60.5Ω；
一个标准大气压下，水的沸点是100℃，
水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1.5kg×（100℃﹣20℃）＝5.04×105J，
由η＝可知，煮茶器消耗的电能：W＝＝＝6.3×105J，
由P＝可知，加热需要的时间：t′＝＝＝700s。
故答案为：60.5；700。
6．【解答】解：（1）问题：茶壶利用的是什么原理？
简答：从结构上来说，茶壶的壶嘴和壶身上端开口、下部连通属于连通器；
（2）问题：茶壶盖上为什么有一个小孔？
简单：茶壶的盖上留一小孔，使内外气压相等，水才容易倒出来。
故答案为：茶壶利用的是什么原理；连通器。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）
7．【解答】解：A、可燃冰属于化石能源，是在开发利用后就不会在短时间内再次从自然界产生的能源，属于不可再生能源，故A错误；
B、5G信号是电磁波，在空气中的传播速度为3×108m/s，故B错误；
C、现阶段核电站是利用核裂变获得核能，故C错误；
D、北斗卫星与汽车导航系统之间通过电磁波传播信号，故D正确。
故选：D。
8．【解答】解：A、用脚踢足球时，足球受到的力是由于脚发生形变产生的，故A错误；
B、脚对球施加的力大小相同，其作用效果不一定相同，故B错误；
C、足球在空中加速下落过程中，重力势能转变成动能，同时受到空气阻力，部分机械能转化为内能，故机械能总量变小。
D、足球静止在地面时对地面的压力和地面对足球的支持力是一对相互作用力，故D错误。
故选：C。
9．【解答】解：A、根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A错误；
B、投影仪成的像是倒立、放大的实像，故B错误；
C、投影仪利用凸透镜成像的规律工作的，凸透镜可以矫正远视眼，故C错误；
D、要使墙上的像变大，根据物近像远像变大的规律可知，应减小手机与透镜间的距离，故D正确。
故选：D。
10．【解答】解：A、由图可知n＝2，绳子自由端移动的距离：s＝nh＝2×5m＝10m，
拉力做的总功：W总＝Fs＝200N×10m＝2000J，
拉力做功的功率：P＝＝＝400W，故A正确；
B、因为不计绳重和摩擦时F＝（G+G动），所以动滑轮的重力：G动＝nF﹣G＝2×200N﹣380N＝20N，故B错误；
C、滑轮组的机械效率：η＝＝＝＝＝×100%＝95%，故C错误；
D、由不计绳重和摩擦时η＝＝＝＝＝可知，动滑轮的重力不变，增加物体的重力，滑轮组机械效率变大，故D错误。
故选：A。
11．【解答】解：A、多个大功率用电器同时使用一个插座，接线板负载过多，会造成火灾，故A不符合安全用电原则；
B、导线破损后，金属线裸露在外，非常容易发生触电事故，故B不符合安全用电原则；
C、连接电灯时，开关要接在灯泡和火线之间，断开开关时，能切断火线，触及灯泡时不会触电，而图中开关接在零线上，故C不符合安全用电原则；
D、发现有人触电，首先要使触电者尽快脱离电源（断开电源），然后根据具体情况进行相应的救治，故D符合安全用电原则；
故选：D。
12．【解答】解：A．甲图中，水变成水蒸气是汽化过程，水蒸气变成水是液化过程，故A正确；
B．乙图中，向下排空气阀收集氢气是利用氢气的密度比空气的密度小的性质，故B正确；
C．丙图中，桡骨在肱二头肌的牵引下绕着肘关节转动时，动力臂小于阻力臂，可视为一种费力杠杆，故C错误；
D．丁图中，鱼主要是利用了尾部和躯干部的摆动与水的相互作用在水中游泳，故D正确。
故选：C。
13．【解答】解：AB、橘子两次受到的浮力不一样，剥皮前橘子处于漂浮状态，浮力等于重力，剥皮后橘子沉底，浮力小于重力，且剥皮后橘子的重力变小，所以剥皮后所受的浮力小于剥皮前所受的浮力，即剥皮前的橘子排开水的重力大，故B正确，A错误；
C、剥皮前受到的浮力大，根据阿基米德原理F浮＝ρgV排可知，剥皮前橘子排开的水的体积大，水面高度大，根据p＝ρgh可知图甲中容器底部受到水压强的，故C正确；
D、剥皮后橘子的重力变小，水的重力相同、杯子的重力相同，所以剥皮前杯子的总重力大于剥皮后杯子的总重力，则剥皮前的压力大，受力面积相同，根据p＝可知，剥皮前杯子对水平面桌面的压强大，故D错误。
故选：BC。
14．【解答】解：由电路图可知，压敏电阻R与定值电阻R0串联，电压表测量定值电阻R0两端的电压；
A、因为苹果随传送带一起向右匀速运动，所以它们之间没有发生相对运动、也没有相对运动的趋势，则苹果在水平方向上不受摩擦力的作用，故A错误；
B、检测区苹果量越大，压敏电阻R受到的压力越大，由图乙可知，压敏电阻R受到的压力越大，压敏电阻R的阻值越小，由串联电路的电阻特点可知，电路中的总电阻越小，电源电压不变，由P＝UI＝可知，电路中的总功率越大，故B正确；
C、检测区苹果质量越小，压敏电阻R受到的压力越小，由图乙可知，压敏电阻R受到的压力越小，压敏电阻R的阻值越大，由串联电路的电阻特点可知，电路中的总电阻越大，电源电压不变，由欧姆定律可知，电路中的电流越小，由U＝IR0可知，定值电阻R0两端的电压越小，即电压表的示数越小，故C错误；
D、若电源电压略有降低，机械装置启动时电压表示数不变，根据串联电路的分压规律可知，压敏电阻分担的电压变小，由串联分压原理可知，压敏电阻R的阻值应变小，由图像可知压敏电阻所受压力增大，所以能通过检测区物品的苹果质量将增大，故D正确。
故选：BD。
三、作图题（本题共2小题，每小题2分，共4分）
15．【解答】解：人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线看到的，所以直接连接眼睛与B，与水面的交点即为入射点；连接A和入射点即为入射光线，然后做出法线，法线与入射光线之间的夹角为入射角，如下图所示：

16．【解答】解：根据题意可知，水平向右拉动长木板，木块处于静止状态，木块受到水平向右的木板对木块的摩擦力、竖直向上的木板对木块的支持力；支持力和摩擦力作用在O点上，力的示意图如下所示：

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．【解答】解：（1）在安装如图甲的装置时，要保证用酒精灯的外焰加热，应从下向上固定实验器材的位置，因此应先固定铁圈a的位置；
（2）由图乙可知，温度计的分度值为1℃，所以温度计的读数为94℃；
由表格中数据知，从5到7分钟，水的温度保持99℃不变；
（3）由图可知，用冷水喷洒瓶底，只会降低水的温度，不能减小上方气体的压强，因此此时水的沸点不变，而水的温度降得更低，故里面的水不能沸腾。
故答案为：（1）a；（2）94；不变；（3）不能。
18．【解答】解：（1）图1甲是U形管压强计，金属盒上的橡皮膜应该选薄一些较好，橡皮膜越容易发生形变，压强计越灵敏；
实验前，要通过调试，使压强计U形管两边的液面相平；若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，就会有漏气现象，因此U形管两边液柱的高度差变化小；
调节的方法是取下软管重新安装，故选：C；
（2）比较图乙和图丙可知，液体密度相同，丙中深度大，液体产生的压强大，初步得出结论：在同种液体中，液体内部压强随深度的增加而增大，列举出一个与此相关的实例：拦河大坝建成上窄下宽的形状。
（3）由图2可知，液体密度相同，U形管左侧液面高度更低，说明U形管左侧的压强更大，则探头在A容器中受到的压强更大，可知液体的压强与液体的密度有关；
由题意可知，两侧探头均处于不同液体的同一深度，由p＝ρgh可知，A容器中的液体密度更大，故ρ1＞ρ2。
故答案为：（1）薄；C；（2）深度；拦河大坝建成上窄下宽的形状；（3）密度；＞。
19．【解答】解：（1）电流表、灯泡、滑动变阻器应串联接入电路中；小灯泡的额定电压U额＝2.5V，所以电压表选用小量程接入电路中；如图所示：
；

（2）连好电路后，闭合开关，但电流表、电压表均有示数，电路为通路，发现小灯泡不亮，说明电路中的电流过小，接下来应进行的操作是：移动滑动变阻器的滑片，观察小灯泡是否发光；
（3）根据图乙可知，电压表选用的是小量程，分度值为0.1V，示数为1.5V，因为小灯泡的电压小于额定电压，要想让灯泡正常发光，应将滑动变阻器向左移动，滑动变阻器的电阻减小，分压减少，灯泡两端的电压增大，使灯泡正常发光；
由题意知电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.48A，则灯泡的电阻：R＝＝＝5.2Ω；
（4）由表格数据可知，灯泡两端的电压越小时，功率越小，温度越低，灯丝的电阻越小，故可得结论：灯丝电阻受温度影响，电压越低，灯丝温度越低，灯丝电阻越小；
（5）调节滑动变阻器滑片使电压表示数为U额，接着保持滑片位置不变，此时灯泡正常发光；
根据电流从电压表正接线柱流入，将电压表B点的接线改接到C点，观察并记录电压表示数U，因为各个电阻的大小和电压大小都不变，灯泡仍然正常发光，根据串联电路的电压规律，定值电阻的电压为：U0＝U﹣U额，
由欧姆定律，通过定值电阻的电流：I0＝＝，
根据串联电路的电流规律，通过定值电阻的电流即为小灯泡的额定电流，则小灯泡的额定功率可表示为：
P额＝U额I额＝U额•。
故答案为：（1）见解析；（2）移动滑动变阻器的滑片，观察小灯泡是否发光；（3）左；0.48；5.2；（4）灯丝电阻受温度影响，灯丝温度越低，灯丝电阻越小；（5）B；U额•。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．【解答】解：
（1）无人机静止在水平面上时对水平面的压力：F＝G＝mg＝2.4kg×10N/kg＝24N，
对水平面的压强：p＝＝＝2.4×104Pa；
（2）从地面飞到离地20m高处时无人机克服重力做的功：W＝Gh＝24N×20m＝480J；
（3）无人机在水平方向匀速飞行时受到的阻力：f＝G＝×24N＝4N，
则该状态下无人机克服阻力做功的功率：P＝＝＝fv＝4N×5m/s＝20W；
（4）无人机飞行过程需要消耗电能来克服重力（或克服阻力）做功，
所以，为了减少电能的消耗，延长飞行时间，可以减小无人机的质量，或者增加电池储存的电能也可以延长飞行时间。
答：（1）无人机静止在水平面上时对水平面的压强是2.4×104Pa；
（2）这一过程无人机克服重力做功是480J；
（3）该状态下无人机克服阻力做功的功率是20W；
（4）减小无人机的质量或者增加电池储存的电能可以增大无人机的飞行时间。
21．【解答】解：（1）根据安培定则，图甲中电磁铁的下端为N极；根据图乙表格分析，气压越大，压敏电阻的阻值越小，说明舱体不漏气时，绿灯亮，此时电磁铁的磁性较强，衔铁被电磁铁吸下，绿灯亮；当舱体漏气时，压敏电阻的阻值变大，若气压低于临界值，电磁铁的磁性减弱，弹簧将衔铁拉起来，接通电铃电路，所以电铃应该接在AB之间。
（2）舱体不漏气时，根据图乙，压敏电阻的阻值为10Ω，此时控制电路的总电阻为：R总＝R+R0＝10Ω+40Ω＝50Ω；
电路中的电流为：；
通电1min，控制电路消耗的电能是：W＝UIt＝15V×0.3A×60s＝270J；
（3）电压表测量的是定值电阻两端的电压，当电压表示数为10V时，电路中的电流为：，此时压敏电阻的阻值为：，
查图乙可知，此时舱内的气压为0.7×105Pa。
（4）不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小，在长度和材料相同时，导线的电阻增大，根据焦耳定律Q＝I2Rt，导线的发热量增大，容易引起火灾。
故答案为：（1）N；AB；（2）舱体不漏气时，通电1min，控制电路消耗的电能是720J；（3）若舱体发生漏气，则当电压表示数为10V时，舱内气压值为0.7×105Pa；（4）在长度和材料相同时，导线的电阻增大，根据焦耳定律Q＝I2Rt，导线的发热量增大，容易引起火灾。
