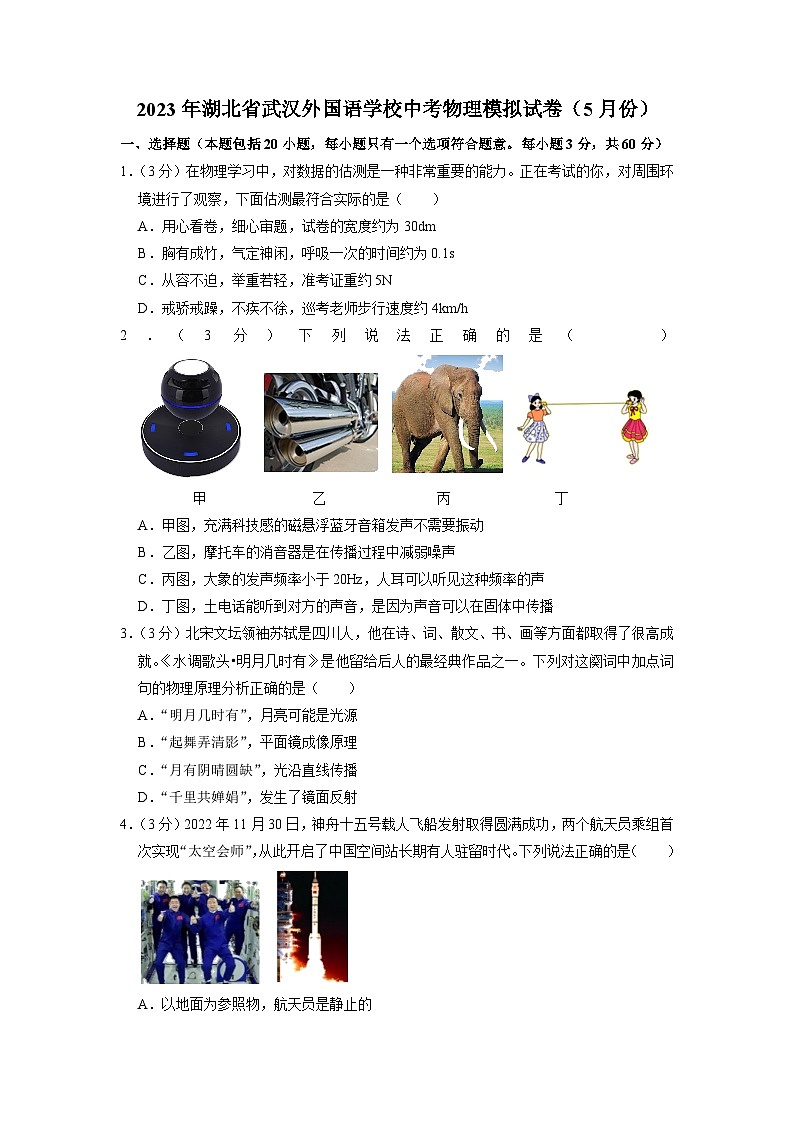

2023年湖北省武汉外国语学校中考物理模拟试卷（5月份）
一、选择题（本题包括20小题，每小题只有一个选项符合题意。每小题3分，共60分）
1．（3分）在物理学习中，对数据的估测是一种非常重要的能力。正在考试的你，对周围环境进行了观察，下面估测最符合实际的是（　　）
A．用心看卷，细心审题，试卷的宽度约为30dm
B．胸有成竹，气定神闲，呼吸一次的时间约为0.1s
C．从容不迫，举重若轻，准考证重约5N
D．戒骄戒躁，不疾不徐，巡考老师步行速度约4km/h
2．（3分）下列说法正确的是（　　）
A．甲图，充满科技感的磁悬浮蓝牙音箱发声不需要振动
B．乙图，摩托车的消音器是在传播过程中减弱噪声
C．丙图，大象的发声频率小于20Hz，人耳可以听见这种频率的声
D．丁图，土电话能听到对方的声音，是因为声音可以在固体中传播
3．（3分）北宋文坛领袖苏轼是四川人，他在诗、词、散文、书、画等方面都取得了很高成就。《水调歌头•明月几时有》是他留给后人的最经典作品之一。下列对这阕词中加点词句的物理原理分析正确的是（　　）
A．“明月几时有”，月亮可能是光源
B．“起舞弄清影”，平面镜成像原理
C．“月有阴晴圆缺”，光沿直线传播
D．“千里共婵娟”，发生了镜面反射
4．（3分）2022年11月30日，神舟十五号载人飞船发射取得圆满成功，两个航天员乘组首次实现“太空会师”，从此开启了中国空间站长期有人驻留时代。下列说法正确的是（　　）

A．以地面为参照物，航天员是静止的
B．运载火箭的平台上大量“白气”是先液化后汽化的现象
C．火箭喷气发动机属于热机
D．火箭携带的燃料燃烧得不充分，其热值就会减小

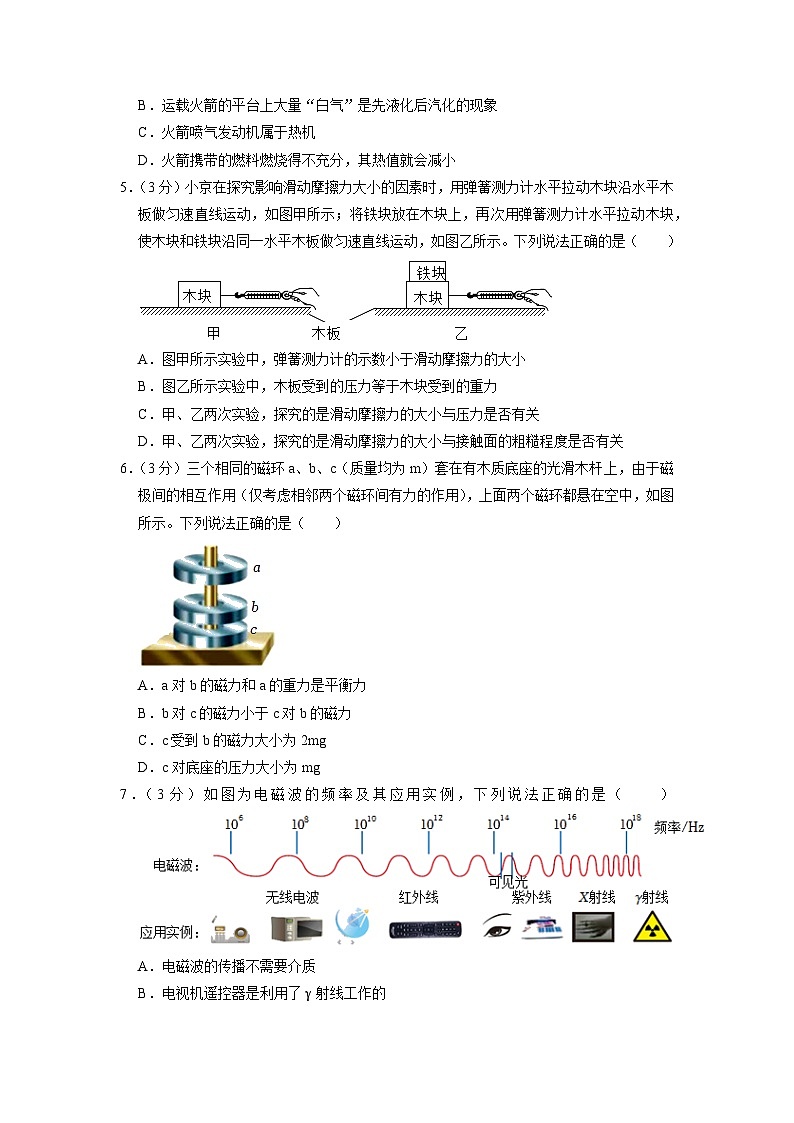

5．（3分）小京在探究影响滑动摩擦力大小的因素时，用弹簧测力计水平拉动木块沿水平木板做匀速直线运动，如图甲所示；将铁块放在木块上，再次用弹簧测力计水平拉动木块，使木块和铁块沿同一水平木板做匀速直线运动，如图乙所示。下列说法正确的是（　　）

A．图甲所示实验中，弹簧测力计的示数小于滑动摩擦力的大小
B．图乙所示实验中，木板受到的压力等于木块受到的重力
C．甲、乙两次实验，探究的是滑动摩擦力的大小与压力是否有关
D．甲、乙两次实验，探究的是滑动摩擦力的大小与接触面的粗糙程度是否有关
6．（3分）三个相同的磁环a、b、c（质量均为m）套在有木质底座的光滑木杆上，由于磁极间的相互作用（仅考虑相邻两个磁环间有力的作用），上面两个磁环都悬在空中，如图所示。下列说法正确的是（　　）

A．a对b的磁力和a的重力是平衡力
B．b对c的磁力小于c对b的磁力
C．c受到b的磁力大小为2mg
D．c对底座的压力大小为mg
7．（3分）如图为电磁波的频率及其应用实例，下列说法正确的是（　　）
A．电磁波的传播不需要介质
B．电视机遥控器是利用了γ射线工作的
C．体检胸透用的X射线频率比可见光低
D．红外线在真空中传播速度比紫外线的快

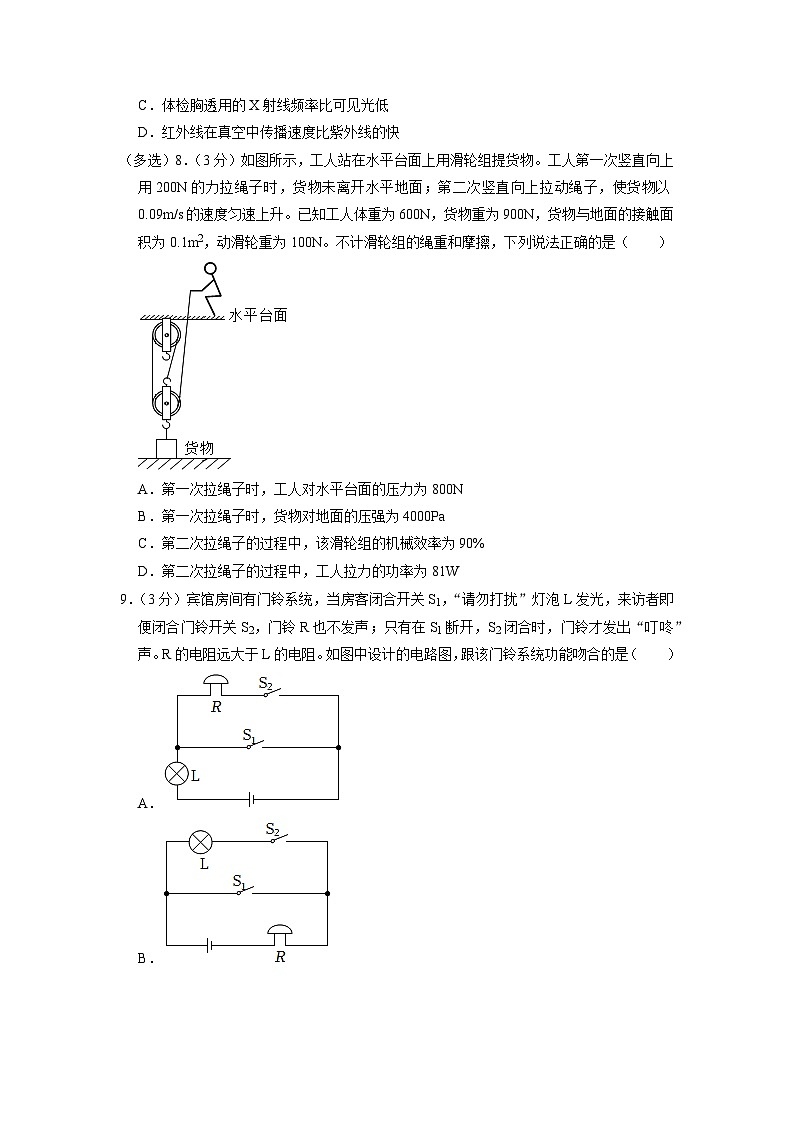

（多选）8．（3分）如图所示，工人站在水平台面上用滑轮组提货物。工人第一次竖直向上用200N的力拉绳子时，货物未离开水平地面；第二次竖直向上拉动绳子，使货物以0.09m/s的速度匀速上升。已知工人体重为600N，货物重为900N，货物与地面的接触面积为0.1m2，动滑轮重为100N。不计滑轮组的绳重和摩擦，下列说法正确的是（　　）

A．第一次拉绳子时，工人对水平台面的压力为800N
B．第一次拉绳子时，货物对地面的压强为4000Pa
C．第二次拉绳子的过程中，该滑轮组的机械效率为90%
D．第二次拉绳子的过程中，工人拉力的功率为81W
9．（3分）宾馆房间有门铃系统，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（　　）
A．
B．
C．
D．
10．（3分）小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（　　）

A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器开关闭合时，会短路，造成电流过大，引起火灾
11．（3分）如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（　　）

A．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大
B．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表的V2的示数与电流表A的示数之比变大
C．不管滑片P怎么移动，电压表V1的示数变化量ΔU1与电流表A的示数变化量ΔI的比值不变
D．若滑动变阻器滑片P自a向b移动，电压表V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大
12．（3分）如图所示的电路中，电源两端的电压保持不变。只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P'。已知P：P'＝1：2，若将开关S1、S2和S3都闭合，则下列说法不正确的是（　　）

A．R1、R3的阻值分别为10Ω、5Ω
B．电压表V2的示数变化范围为12V～18V
C．电流表A2最小示数为2.4A
D．10s电路消耗的电能最少为1080J
二、非选择题（本小题包括12小题，共60分）
13．（4分）如图﹣1是生活中常见的塑料瓶，瓶盖上的竖条纹是为了 　 　摩擦；如图﹣2，往塑料瓶里倒入适量热水并晃一晃，然后把热水倒出，迅速盖上瓶盖，过一会儿瓶子变瘪了，证明了 　 　的存在；如图﹣3，把塑料瓶平放在水平桌面上，用吸管在右侧沿平行于瓶身方向吹气，会看到瓶子向 　 　运动；如图﹣4，与头发摩擦过的塑料瓶能吸引碎纸屑，是因为瓶子带了 　 　。

14．（3分）某个LED发光的颜色与通过其电流方向的关系如图1。
（1）该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1顺时针转动，由此可知线圈2 　 　转动（选填“顺时针”“逆时针”）。
（2）如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向 　 　（选填“不变”、“变化”），该磁场可能的分布包括图4中哪些选项？　 　。
15．（4分）小明同学在探究冰熔化时温度的变化规律。
（1）图甲中温度计的示数为 　 　℃。
（2）绘制的“温度﹣时间”图象如图乙所示，第7min时，物质处于 　 　态；bc段对应的时间内，试管里物质的内能 　 　（填变化情况）。
（3）若冰的质量为20g，则该物质在cd段吸收的热量是 　 　J。

16．（5分）如图所示是小红同学探究“平面镜成像的特点”实验装置。

（1）如图甲所示，在竖立的玻璃板前放一支 　 　（选填“点燃”或“不点燃”）的蜡烛M，可以看到玻璃板后面出现蜡烛的像。小红拿另一支大小相同的蜡烛N在玻璃板后面移动，直到它跟蜡烛M的像完全重合，这说明平面镜成像时，像与物的大小相等，这里采用了 　 　法。
（2）实验时，小红同学应在 　 　（选填“M”或“N”）侧观察蜡烛M经玻璃板所成的像。移去后面的蜡烛N，在其所在位置上放一光屏，则光屏上 　 　接收到蜡烛烛焰的像（选填“能”或“不能”）。
（3）若图乙中猫的头部位置保持不变，把镜子沿MN截成两半，其中的一半平行向后移一段距离，则猫的头部通过左、右两半面镜子 　 　。
A.都不能成像
B.各成半个像，合起来成一个完整的像
C.都成完整的像，且两个像在同一位置
D.都成完整的像，且两个像在不同位置
17．（5分）为了探究圆柱体在不同液体中受到的浮力，某同学进行了如图所示的实验（图A、B、C中的液体是水）。

（1）为了探究F浮与G排的关系，需要在图中操作的基础上增加一个步骤。请写出该步骤的内容：　 　。
（2）未知液体的密度为 　 　kg/m3；在E图中若圆柱体触到了溢水杯杯底，可能会导致该液体密度的测量值偏 　 　。
（3）步骤A到B的过程中，烧杯底部受到水的压强 　 　（选填“增大”、“减小”或“不变”）。
（4）若B步骤中的溢水杯放在电子秤上，如图F，在圆柱体浸入水的过程中（未接触容器底），电子秤的读数将 　 　。（选填“增大”、“减小”或“不变”）
18．（5分）小明在“探究通过导体的电流与电阻的关系”的实验中，实验器材有电源（6V）、电流表、电压表、定值电阻R1（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器R2（“50Ω 1A”）、导线若干。

（1）图甲中有一根导线连接错误，请在错误的导线上打“×”，并画上正确的导线。
（2）根据实验数据，小明作出电流I与电阻倒数的图象如图乙所示，由图象可得结论：　 　。
（3）实验过程中，电源电压不变，更换阻值不同的定值电阻R1，并调节滑动变阻器R2接入电路的阻值，记录每次实验中电压表示数U和电流表示数I，如图丙所示，下列关于I、U、R1和R2的关系图象正确的是 　 　。
（4）为了增加实验结论的可靠性，小明又拿来了一个30Ω的电阻接入电路，它发现无论如何调节滑片都无法使电压表达到预设值，小华建议可以串联一个阻值不低于 　 　Ω的定值电阻即可完成实验。
19．（8分）我国自行设计的“蛟龙号”载人潜水器（如图甲）外壳选择了钛合金板做主材，其主要技术参数如表。蛟龙号带有适当数量的压载铁，通过改变压载铁的数量，来控制其下沉或上浮，采用科学家们研发的具有世界先进水平的高速水声通信技术，即声呐通信。
体积/m3
50
最大速度/节
25
自身质量/kg
2.2×104
最大载荷（不包括乘员体重）/kg
460
最大下潜深度/m
7000
乘员人数（每人体重不超过80kg）
3

（1）“蛟龙号”的电源是由多节充油银锌蓄电池串联而成，这种电源的“比能量”约为15kW•h/kg，“比能量”是指电池单位质量所输出的电能。这种蓄电池的放电电压随时间的变化规律如图乙，可以用60A的电流连续放电10h。“蛟龙号”工作时，需要的总能量约为120kW•h，则其电源的质量约为 　 　kg，为了对“蛟龙号”正常供电，串联的蓄电池不得少于 　 　节。
（2）“蛟龙号”采用“深潜器无动力下潜上浮技术”，其两侧配备4块相同的压载铁，当其到达设定深度时，可抛卸其中2块压载铁，使其处于悬浮状态，从而实现各种试验作业，当“蛟龙号”悬停在工作区时，每块铁块的体积为多少立方米时，才能使“蛟龙号”最大负载时实现悬浮静止状态。
（3）“蛟龙号”抛卸所有压载铁后上浮，乘员们取出载荷上岸后，“蛟龙号”漂浮在海面上，由起重装置将其匀速竖直吊离水面，起重装置起吊拉力的功率随时间变化的图象如图所示，图丙中P2＝4P1，则t1时刻“蛟龙号”的排水体积为多少立方米？（不考虑水的阻力）

2023年湖北省武汉外国语学校中考物理模拟试卷（5月份）
参考答案与试题解析
一、选择题（本题包括20小题，每小题只有一个选项符合题意。每小题3分，共60分）
1．【解答】解：A、物理试卷的宽度约为30cm，故A错误；
B、呼吸一次的时间约为3s，故B错误；
C、准考证的质量约为4g＝0.004kg，重力约为G＝mg＝0.004kg×10N/kg＝0.04N，故C错误；
D、巡考老师步行速度约4km/h，故D正确。
故选：D。
2．【解答】解：A、充满科技感的磁悬浮蓝牙音箱发声需要振动，故A错误；
B、摩托车的消音器是在声源处减弱噪声，故B错误；
C、大象的发声频率小于20Hz，人耳的听力频率范围是20Hz﹣20000Hz，人类不可以听见这种频率的声音，故C错误；
D、土电话能听到对方的声音，是因为声音可以在固体中传播，故D正确。
故选：D。
3．【解答】解：A、月亮自身不能发光，不是光源，故A错误；
B、起舞弄清影中的“清影”是由于光沿直线传播形成的，故B错误；
C、由于光在同一种均匀介质中是沿直线传播的，当地球运行到太阳和月球之间时，太阳射向月球的光线被地球部分遮挡，就会形成月偏食；太阳射向月球的光线被地球全部遮挡，就会形成月全食，因此会出现“月圆月缺”，故C正确；
D、“千里共婵娟”是说不管相隔千山万水，都可以一起看到明月皎洁美好的样子，太阳发出的光射到月亮上发生漫反射，反射光线进入人的眼睛，人看见了明月，故D错误。
故选：C。
4．【解答】解：A、以地面为参照物，航天员与地面之间位置发生改变，航天员是运动的，故A错误；
B、高温的火焰喷射到水池里时，水吸热发生剧烈的汽化，产生大量的水蒸气，水蒸气在上升的过程中遇冷温度降低，发生液化，凝结成无数的小水滴，形成“白气”，故B错误；
C、火箭喷气发动机属于热机，故C正确；
D、燃料的热值仅与燃料的种类有关，与燃料燃烧是否充分无关，故D错误。
故选：C。
5．【解答】解：A、用弹簧测力计水平拉动木块沿水平木板做匀速直线运动，此时滑动摩擦力的大小等于拉力的大小，即弹簧测力计的示数等于滑动摩擦力的大小，故A错误；
B、图乙所示实验中，木板受到的压力等于木块和铁块的重力之和，故B错误；
CD、滑动摩擦力的大小与接触面的粗糙程度和压力有关，分析甲、乙两图可知弹簧测力计水平拉动木块沿水平木板做匀速直线运动时，接触面的粗糙程度没有改变，将铁块放在木块上，再次用弹簧测力计水平拉动木块时，木板受到的压力变大，所以甲、乙两次实验，探究的是滑动摩擦力的大小与压力是否有关，故C正确；D错误。
故选：C。
6．【解答】解：
A、a对b的磁力方向向下，a的重力方向竖直向下，且作用在两个物体上，则二力不是一对平衡力，故A错误；
B、b对c的磁力和c对b的磁力是一对相互作用力，其大小相等，故B错误；
C、磁环a、b处于悬浮状态，把ab看做一个整体，c对这个整体的磁力为F＝Ga+Gb＝2mg，根据相互作用力的知识可知，这个整体对c的磁力大小为2mg，因仅考虑相邻两个磁环间有力的作用，所以b对c的磁力大小为2mg，故C正确；
D、把abc看做一个整体，整体处于静止状态，且c与底座接触，则c对底座的压力大小等于a、b、c的重力之和，即3mg，故D错误。
故选：C。
7．【解答】解：A、电磁波的传播不需要介质，故A正确；
B、电视机遥控器是利用了红外线工作的，故B错误；
C、由图可知，体检胸透用的电磁波频率比可见光高，故C错误；
D、红外线和紫外线都属于电磁波，电磁波在真空中的传播速度和光速相等，都是3×108m/s，故D错误；
故选：A。
8．【解答】解：
A、工人施加的拉力F＝200N，由于力的作用是相互的，工人受到的拉力F拉＝F＝200N，
提升重物时对水平台面的压力：F压＝F拉+G人＝200N+600N＝800N，故A正确；
B、由图可知，n＝3，F＝＝＝200N，解得货物对地面的压力F压′＝400N，
则第一次拉绳子时，货物对地面的压强为p＝＝4000Pa，故B正确；
C、第二次拉绳子的过程中，该滑轮组的机械效率η＝×100%＝×100%＝×100%＝×100%＝90%，故C正确；
D、第二次拉绳子的过程中，工人拉力F′＝＝＝，由于n＝3，自由端绳子移动的速度：v＝3v物＝3×0.09m/s＝0.27m/s，
根据P＝＝＝Fv求出拉力F′的功率P＝F′v＝＝90W，故D错误。
故选：ABC。
9．【解答】解：由题意可知，当房客闭合开关S1，“请勿打扰”灯泡L发光，来访者即便闭合门铃开关S2，门铃R也不发声，此时门铃R可能被短路；只有在S1断开，S2闭合时，门铃才发出“叮咚”声。R的电阻远大于L的电阻，说明灯泡与门铃R串联，S1与门铃R并联，S2在门铃R的支路，故A正确。
故选：A。
10．【解答】解：A孔与B点连接起来，当C点出现断路时，若用电器开关闭合，则用电器充当导线使零线与火线相连；或者漏电使金属外壳带电，由于没有与地线相连，人会通过金属外壳与火线相连，发生触电事故。
故选：A。
11．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
（1）若滑动变阻器滑片P自a向b移动，R2接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表A的示数变小，由R＝可知，电压表V2的示数与电流表A的示数之比等于R2的阻值，因R2的阻值变大，则它们的比值变大，故B正确；
同理可知，滑片P自b向a移动，R2接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，
由U＝IR可知，R1两端的电压变大，电压表的V1示数变大，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变小，即电压表V2的示数变小，
则电压表V1的示数与电压表V2的示数比值变大，故A正确；
（2）设滑片移动前后电路中的电流为I1、I2，
由串联电路的电压特点和欧姆定律可得，电压表V2示数的变化量：
ΔU2＝U2﹣U2′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝ΔIR1，
即＝R1，则电压表V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值不变，故D错误；
电压表V1示数的变化量：ΔU1＝I1R1﹣I2R1＝（I1﹣I2）R1＝ΔIR1，
即＝R1，则电压表V1的示数变化量ΔU1与电流表A的示数变化量ΔI的比值不变，故C正确。
故选：D。
12．【解答】解：A、由图可知，只闭合开关S1时，R1、R2、R3串联，滑片移至最左端，R2的电阻为零，电流表A1的示数为1.2A，
由欧姆定律可知：I＝……①
将滑片移至最右端时，变阻器的阻值最大，电路中的电流最小，
由欧姆定律可知：I'＝……②
电压表V2测量R3两端电压，由题意和欧姆定律可得：R3＝＝＝5Ω；
只闭合开关S1、S2时，电路中只有R1工作，则P＝；
只闭合S1、S3时，电路中只有R3工作，则P'＝；
由题意可知：：＝1：2，因为R3＝5Ω，则解得：R1＝10Ω，
将R1＝10Ω，R3＝5Ω代入①②并联立解得：U＝18V，R2＝30Ω；
由以上分析可知，R1＝10Ω，R3＝5Ω，故A正确；
BC、将开关S1、S2和S3都闭合，R1、R2、R3并联，电流表A2测量R1、R2的总电流，电压表V2测电源电压，所以电压表V2的示数始终为18V，故B错误；
当R2阻值最大时，电流表A2的示数最小，最小示数为：I小＝I1+I2＝+＝+＝2.4A，故C正确；
D、三个开关都闭合时，R1、R2、R3并联，当变阻器的阻值最大时，电路中的电功率最小，则：
P小＝P1+P2+P3＝++＝++＝108W，
则10s电路消耗的电能最少为：W小＝P小t＝108W×10s＝1080J，故D正确；
故选：B。
二、非选择题（本小题包括12小题，共60分）
13．【解答】解：（1）瓶盖上的竖条纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
（2）往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿瓶内水蒸气液化，体积变小，瓶内气体压强变小，瓶子在外界大气压作用下慢慢向内凹陷，这说明大气存在压强；
（3）用吸管在右侧沿平行于瓶身方向吹气，塑料瓶也会向右运动，这是因为右边空气流速大、压强小，左侧空气流速小、压强大，将塑料瓶压向右侧；
（4）带电体能够吸引轻小物体，所以与头发摩擦过的塑料瓶能吸引碎纸屑，是因为瓶子带了电。
故答案为：增大；大气压强；右；电。
14．【解答】解：（1）线圈1顺时针转动，二极管发出红光；线圈2的磁感线的方向发生了改变，二极管发出的是黄光，这说明电流的方向也发生了改变；磁场方向、电流方向同时发生了变化，导体受力方向不变，所以线圈2也是顺时针转动；
（2）在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，这说明通过二极管的电流发生了变化，即该过程a中电流方向发生了变化；
电路中能产生感应电流，说明导体做切割磁感线运动，①③④中的导体都做切割磁感线运动，而②中的导体运动方向与磁感线方向相同，没有切割磁感线，不会产生感应电流，二极管不发光。
故答案为：（1）顺时针；（2）变化：①③④。
15．【解答】解：（1）温度计读数方法应先确定0℃位置，再确定分度值进行读数，如图所示，分度值为1℃，温度计内液柱液面最高处位于0℃下方，读数为﹣8℃；
（2）晶体熔化实验时，熔化前为固态，熔化时逐渐有液体出现，熔化过程中为固液共存态，熔化后为液态，第7分钟处于熔化过程中，是固液共存态；晶体熔化时温度保持不变，但仍在继续吸收热量，内能不断增大；
（3）如图所示，冰质量为0.02kg，cd段变化的温度为10℃，吸收的热量Q＝cmΔt＝4.2×103J/（kg•℃）×0.02kg×10℃＝840J
故答案为：（1）﹣8；（2）固液共存；不断增大；（3）840。
16．【解答】解：（1）在竖立的玻璃板前放一支点燃的蜡烛M，可以看到玻璃板后面出现蜡烛的像；未点燃的大小相同的蜡烛N与点燃的蜡烛M的像完全重合，可知像与物等大，这里采用了等效替代法；
（2）由于平面镜成的是虚像，所以在寻找蜡烛M的像的位置时，人眼应在蜡烛M这一侧观察，使它与蜡烛M在玻璃板中所成的像完全重合；虚像不能用光屏承接到，故移去后面的蜡烛N，在其所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像，所以平面镜所成的像是虚像；
（3）平面镜所成的像，像和物体形状、大小相同，与平面镜的大小无关，半个平面镜仍能成完整像；平面镜左右两部分都能成完整的像，像与小猫关于镜面对称，因为其中的一半平行向后移一段距离，所以两个像的位置是不同的，故D正确。
故答案为：（1）点燃；等效替代；（2）M；不能；（3）D。
17．【解答】解：（1）要测量物体在水中受到的浮力，还需测出圆柱体的重力；
（2）由题意知，在水中的浮力F浮＝G排＝1.2N﹣0.2N＝1N；
圆柱体排开液体的体积不变，由F浮＝ρ液gV排得，V＝V排＝＝＝1×10﹣4m3；
根据F浮＝G﹣F知，G＝FB+F浮＝1.7N+1N＝2.7N；
则物体在液体中所受浮力为F浮′＝G﹣F′＝2.7N﹣1.9N＝0.8N；
圆柱体排开液体的体积不变，由F浮＝ρ液gV排得，ρ液＝＝0.8×103kg/m3；
根据F浮＝G﹣F知当圆柱体触到杯底，F测量值偏小，会导致圆柱体在液体中的浮力测量值偏大，由F浮＝ρ液gV排得，该液体密度的测量值偏大；
（3）步骤A到B的过程中，水的深度不变，根据p＝ρgh知烧杯底部受到水的压强不变；
（4）圆柱体浸没在水中静止时，圆柱体受到重力、浮力以及拉力的作用。根据阿基米德原理可知圆柱体受到的浮力等于排开的水重，圆柱体对水的压力大小与浮力相等，所以溢水杯对电子秤的压力不变。
故答案为：（1）用测力计测量出圆柱体的重力 （2）0.8×103；大 （3）不变；（4）不变。
18．【解答】解：（1）图中电流表并联在定值电阻两端，而电压表串联在电路中，这是错误的，而在本实验中应将滑动变阻器、定值电阻和电流表串联接入电路，电压表应与定值电阻并联，据此改接电路如下图所示：
；
（2）根据图乙可知，电流与电阻倒数的关系为一过原点的直线，即电流与电阻倒数成正比，故得出：电压一定时，通过导体的电流与导体的电阻成反比；
（3）A、由串联电路特点和欧姆定律知，电路中电流I＝，I与R2之间不是一次函数关系，故A错误；
B、由电路图知，电压表测R1两端电压，电流表测电路中电流，在探究电流与电阻关系时，应保持定值电阻两端电压一定，改变定值电阻的阻值大小，得到结论为导体两端电压一定，通过导体的电流与导体的电阻成反比，故B错误；
C、由控制变量法知，探究“导体中电流跟电阻的关系”时应控制R1两端电压保持不变，由于电源电压不变，根据串联电路电压规律，滑动变阻器R2两端电压也不变，故C错误；
D、探究“导体中电流跟电阻的关系”时应控制R1两端电压保持不变，根据串联电路电压的规律，滑动变阻器R2两端的电压也不变，由分压原理，两电阻之比为一定值，故图像为过原点的直线（或延长线过原点），故D正确；
故选：D；
（4）在图乙图线上取一点，当电阻倒数＝0.02Ω﹣1时，电阻R＝20Ω，此时通过电阻的电流为I＝0.1A，则定值电阻两端的电压UV＝IR＝0.1A×20Ω＝2V，且保持此电压不变，
则当电路中接入的定值电阻R＝30Ω时，电路中的电流I＝IR＝，所以电路的总电阻R总＝＝90Ω，根据串联电路的电阻特点可知，需要串联的总电阻R'＝R总﹣R＝90Ω﹣30Ω＝60Ω，由于滑动变阻器接入电路电阻的范围为0～50Ω，因此为了完成实验还需要串联一个阻值不低于10Ω的定值电阻即可完成实验。
故答案为：（1）见上图；（2）电压一定时，通过导体的电流与导体的电阻成反比；（3）D；（4）10。
19．【解答】解：
（1）电源的质量为：m＝＝8kg；
由图乙可知，当蓄电池放电时间为10h时，蓄电池的放电电压为1.6V，
则一节蓄电池的能量：W1＝UIt＝1.6V×60A×10×3600s＝3.456×106J，
蓄电池的节数n＝＝125节；
（2）“蛟龙号”悬浮时受到的浮力：F浮＝ρgV排＝1.0×103kg/m3×10N/kg×50m3＝5×105N，
设每块压载铁的质量为m铁，则总重力：
G总＝mg+2m铁g＝（2.2×104kg+460kg+3×80kg）×10N/kg+2×10N/kg×m铁＝227000N+2×10N/kg×m铁，
2个压载铁受到的浮力：F浮铁＝2ρgV铁＝2×1.0×103kg/m3×10N/kg×V铁，
“蛟龙号”悬浮时，所受的浮力和总重力是平衡力，
由G总＝F浮+F浮铁可得：
227000N+2×10N/kg×m铁＝5×105N+2×1.0×103kg/m3×10N/kg×V铁
解得V铁＝1.95m3；
（3）设在t1、t2时刻起重装置对“蛟龙号”的拉力分别为F1、F2，“蛟龙号”上升的速度为v，
t1时刻，“蛟龙号”还没有离开水面，由力的平衡条件可得：F1+F浮′＝mg，所以F1＝mg﹣F浮′，
t2时刻，“蛟龙号”已经完全离开水面，则：F2＝mg，
由题可知P2＝4P1，即F2v＝4F1v，
所以F2＝4F1，
即mg＝4（mg﹣F浮′），
则F浮′＝mg＝×2.2×104kg×10N/kg＝1.65×105N，
根据阿基米德原理可得t1时刻“蛟龙号”的排水体积：
V排′＝＝＝16.5m3。
故答案为：（1）8；125；
（2）每块铁块的体积为1.95m3 时，才能使“蛟龙号”最大负载时实现悬浮静止状态；
（3）t1时刻“蛟龙号”的排水体积为16.5立方米。
