2023年湖南省株洲市荷塘区中考物理三模试卷

这是一份2023年湖南省株洲市荷塘区中考物理三模试卷，共18页。试卷主要包含了单项选择题，双项选择题，非选择题等内容，欢迎下载使用。

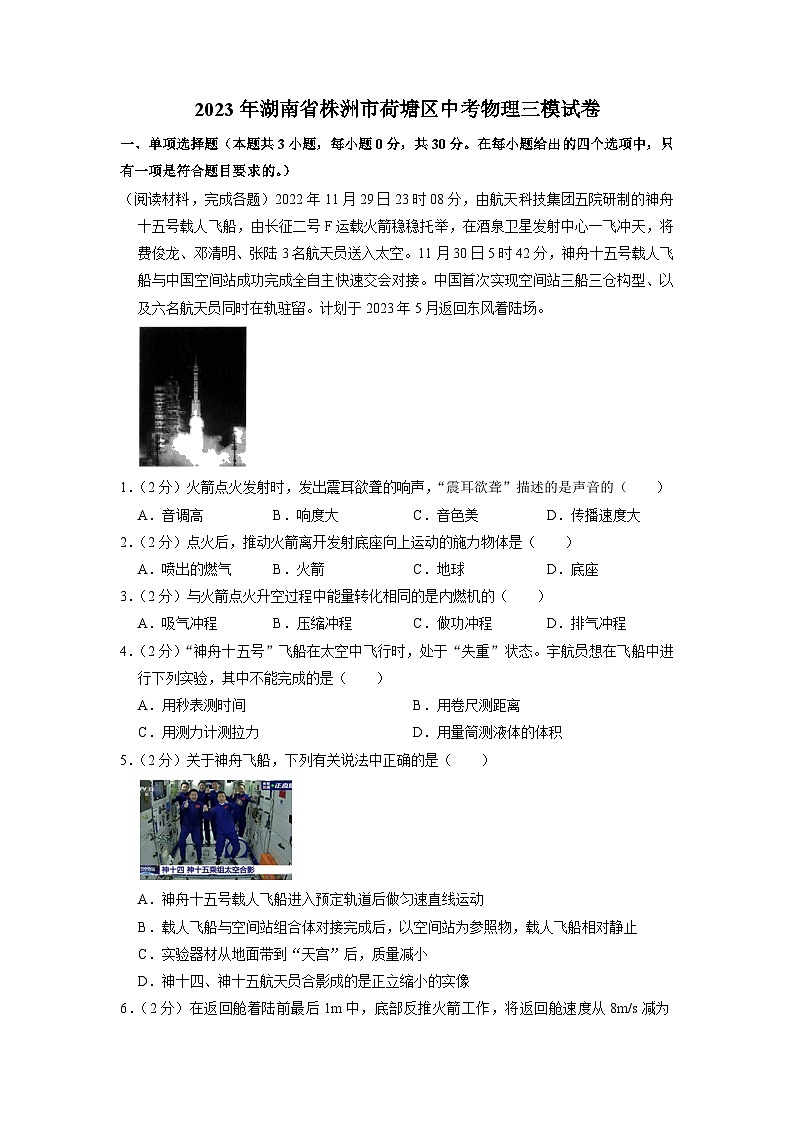

2023年湖南省株洲市荷塘区中考物理三模试卷
一、单项选择题（本题共3小题，每小题0分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
（阅读材料，完成各题）2022年11月29日23时08分，由航天科技集团五院研制的神舟十五号载人飞船，由长征二号F运载火箭稳稳托举，在酒泉卫星发射中心一飞冲天，将费俊龙、邓清明、张陆3名航天员送入太空。11月30日5时42分，神舟十五号载人飞船与中国空间站成功完成全自主快速交会对接。中国首次实现空间站三船三仓构型、以及六名航天员同时在轨驻留。计划于2023年5月返回东风着陆场。

1．（2分）火箭点火发射时，发出震耳欲聋的响声，“震耳欲聋”描述的是声音的（　　）
A．音调高 B．响度大 C．音色美 D．传播速度大
2．（2分）点火后，推动火箭离开发射底座向上运动的施力物体是（　　）
A．喷出的燃气 B．火箭 C．地球 D．底座
3．（2分）与火箭点火升空过程中能量转化相同的是内燃机的（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．（2分）“神舟十五号”飞船在太空中飞行时，处于“失重”状态。宇航员想在飞船中进行下列实验，其中不能完成的是（　　）
A．用秒表测时间 B．用卷尺测距离
C．用测力计测拉力 D．用量筒测液体的体积
5．（2分）关于神舟飞船，下列有关说法中正确的是（　　）

A．神舟十五号载人飞船进入预定轨道后做匀速直线运动
B．载人飞船与空间站组合体对接完成后，以空间站为参照物，载人飞船相对静止
C．实验器材从地面带到“天宫”后，质量减小
D．神十四、神十五航天员合影成的是正立缩小的实像

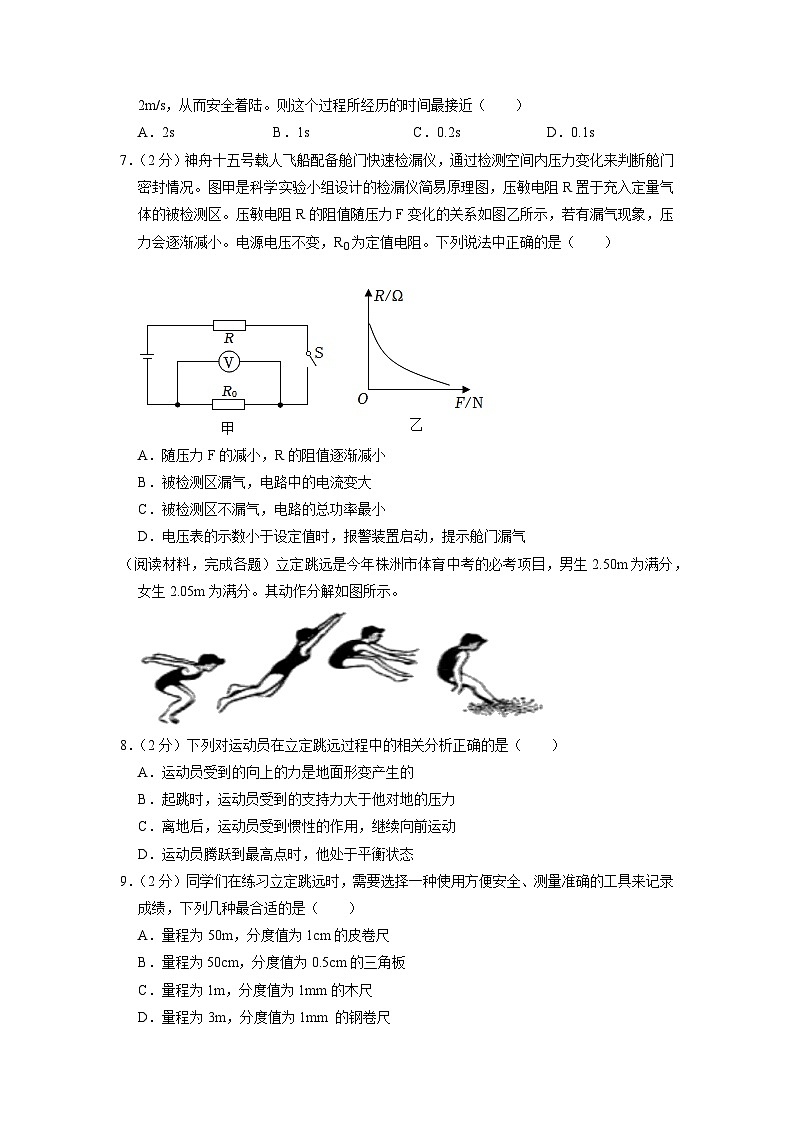

6．（2分）在返回舱着陆前最后1m中，底部反推火箭工作，将返回舱速度从8m/s减为2m/s，从而安全着陆。则这个过程所经历的时间最接近（　　）
A．2s B．1s C．0.2s D．0.1s
7．（2分）神舟十五号载人飞船配备舱门快速检漏仪，通过检测空间内压力变化来判断舱门密封情况。图甲是科学实验小组设计的检漏仪简易原理图，压敏电阻R置于充入定量气体的被检测区。压敏电阻R的阻值随压力F变化的关系如图乙所示，若有漏气现象，压力会逐渐减小。电源电压不变，R0为定值电阻。下列说法中正确的是（　　）


A．随压力F的减小，R的阻值逐渐减小
B．被检测区漏气，电路中的电流变大
C．被检测区不漏气，电路的总功率最小
D．电压表的示数小于设定值时，报警装置启动，提示舱门漏气
（阅读材料，完成各题）立定跳远是今年株洲市体育中考的必考项目，男生2.50m为满分，女生2.05m为满分。其动作分解如图所示。

8．（2分）下列对运动员在立定跳远过程中的相关分析正确的是（　　）
A．运动员受到的向上的力是地面形变产生的
B．起跳时，运动员受到的支持力大于他对地的压力
C．离地后，运动员受到惯性的作用，继续向前运动
D．运动员腾跃到最高点时，他处于平衡状态
9．（2分）同学们在练习立定跳远时，需要选择一种使用方便安全、测量准确的工具来记录成绩，下列几种最合适的是（　　）
A．量程为50m，分度值为1cm的皮卷尺
B．量程为50cm，分度值为0.5cm的三角板
C．量程为1m，分度值为1mm的木尺
D．量程为3m，分度值为1mm 的钢卷尺

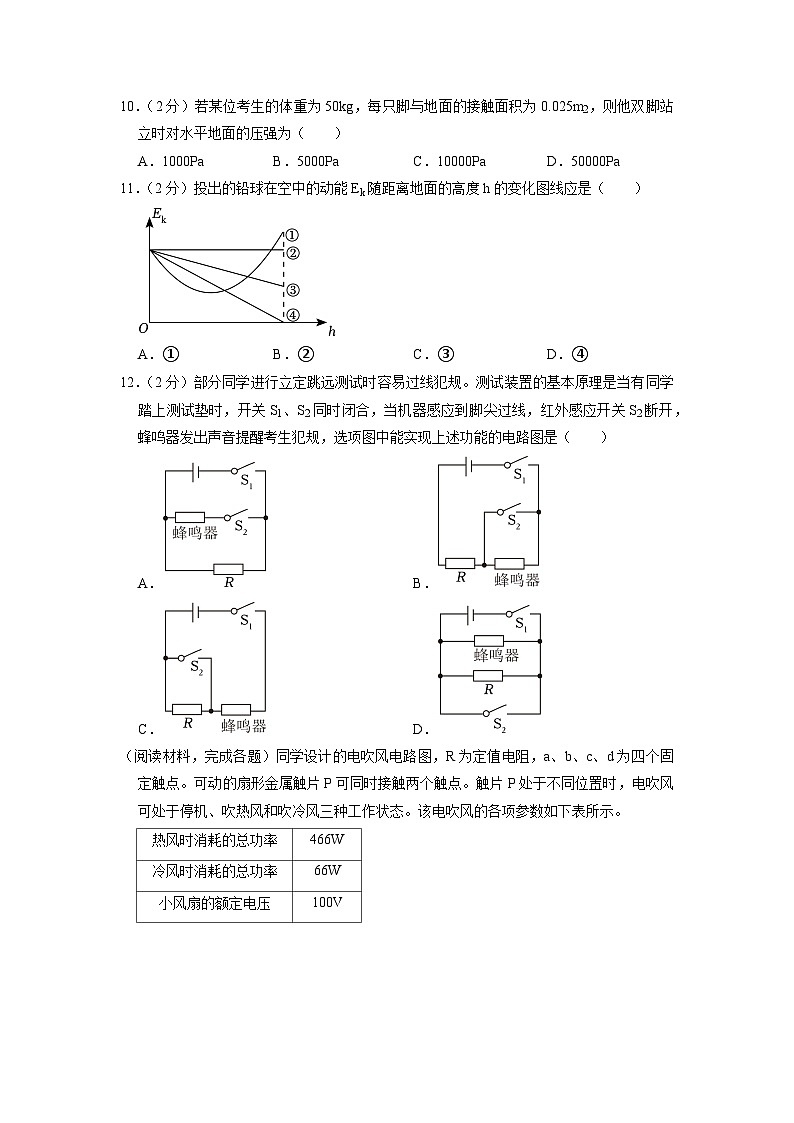

10．（2分）若某位考生的体重为50kg，每只脚与地面的接触面积为0.025m2，则他双脚站立时对水平地面的压强为（　　）
A．1000Pa B．5000Pa C．10000Pa D．50000Pa
11．（2分）投出的铅球在空中的动能Ek随距离地面的高度h的变化图线应是（　　）

A．① B．② C．③ D．④
12．（2分）部分同学进行立定跳远测试时容易过线犯规。测试装置的基本原理是当有同学踏上测试垫时，开关S1、S2同时闭合，当机器感应到脚尖过线，红外感应开关S2断开，蜂鸣器发出声音提醒考生犯规，选项图中能实现上述功能的电路图是（　　）
A． B．
C． D．
（阅读材料，完成各题）同学设计的电吹风电路图，R为定值电阻，a、b、c、d为四个固定触点。可动的扇形金属触片P可同时接触两个触点。触片P处于不同位置时，电吹风可处于停机、吹热风和吹冷风三种工作状态。该电吹风的各项参数如下表所示。
热风时消耗的总功率
466W
冷风时消耗的总功率
66W
小风扇的额定电压
100V

13．（2分）电热丝通常用铬镍合金或铬镍铁合金等的材料制作，从导电性能看，属于（　　）
A．绝缘体 B．超导体 C．半导体 D．导体
14．（2分）根据电吹风的工作参数可知，吹热风时，电热丝消耗的功率为（　　）
A．66W B．400W C．466W D．532W
15．（2分）电吹风吹冷风，正常工作10s，定值电阻R产生的热量为（　　）
A．300J B．360J C．660J D．4000J
二、双项选择题（本题共5小题，每小题3分，共15分。在每小题给出的四个选项中，都有两项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错的得0分。）
（多选）16．（3分）如图所示，关于四幅图片的描述正确的是（　　）
A．凸透镜只对平行于主光轴的光有会聚作用
B．把纸板NOF向后折，在纸板上看不到反射光
C．小女孩照镜子时成的是实像
D．我们看到铅笔在水面处“断折”是因为看到的是“水中部分铅笔”的虚像
（多选）17．（3分）航空母舰，国之重器。中国第一艘国产航母“山东舰“交付海军，标志着中国海军正式迈入双航母时代。如图所示，辽宁舰和山东舰双舰齐发，共同维护我国的海上防务，据悉：辽宁舰满载排水量约6.1万吨，山东舰满载排水量约6.5万吨。下列说法中正确的是（　　）

A．满载时，辽宁舰比山东舰的总重大
B．满载时，辽宁舰比山东舰排开海水的体积小
C．满载时，辽宁舰受到的浮力大小为6.1×108N
D．满载时，山东舰受到的浮力大于6.5万吨海水的重力
（多选）18．（3分）如图所示，甲、乙是小东同学探究杠杆平衡条件的实验装置和操作图，以下说法正确的是（　　）
A．实验前发现杠杆静止后如图甲所示，此时杠杆处于不平衡状态
B．杠杆支点O位于重心处是为了避免杠杆自重对实验的影响
C．B点处用弹簧测力计竖直上拉可以使杠杆水平平衡
D．B点处挂6个相同钩码可以使杠杆水平平衡
（多选）19．（3分）如图是家庭电路中常见的元件和用电器，下列说法不正确的是（　　）

A．图甲中洗衣机金属外壳与图中字母E的导线相连，目的是洗衣机漏电时保护人的安全
B．图乙中的空气开关能在家庭电路中电流过大时切断电路，对电路起到保护作用
C．图丙中的测电笔可以用来检验物体表面是否带有电荷，以免因误触发生触电事故
D．图丁中断开开关，手接触点M时不会触电
（多选）20．（3分）如图所示，用滑轮组提升重为90N的物体，10s内物体被匀速提升5m，拉力F为40N（不计绳重和摩擦），下列说法正确的是（　　）

A．绳子自由端移动的距离为15m
B．动滑轮的重力为50N
C．拉力的功率为40W
D．当物重增加到120N时，滑轮组的机械效率提高到80%
三、非选择题（本题共8小题，共55分）
21．（3分）如图是根据教材研制的《电与磁》知识结构图。

（1）A为生活中的应用实例，请举一例 　 　。
（2）B为某物理原理：　 　。
（3）C表达了物理知识点之间的逻辑联系，其为 　 　关系（选填“因果”或“从属”）。
22．（2分）2022年5月15日，是天问一号着陆火星一周年的日子，目前设备运行状态良好，累计获取并传回原始科学数据约940GB，这些数据是通过 　 　将信息传回地球的；如图所示，该火星车是利用电能来驱动的，电能属于 　 　次能源。

23．（2分）如图所示，在硬币上方沿着与桌面平行方向用力吹一口气，硬币就可以跳过栏杆。这是因为硬币上方气流速度　 　下方的气流速度，硬币上方压强　 　下方压强，产生向上的升力，因此硬币就“跳”过了栏杆。

24．（10分）在“探究水沸腾时温度变化的特点”的实验中，某同学记录了如下实验数据。

加热时间/min
0
1
2
3
4
5
6
7
8
水的温度/℃
90
93
96
98
99
100
100
100
100
（1）实验中需要用到的测量仪器有秒表和 　 　；分析表中的实验数据可知水的沸点是 　 　℃。
（2）如图甲所示，刚倒入热水时发现温度计管壁模糊，主要原因是发生了 　 　现象。观察到当水沸腾时，水中大量的气泡上升到水面破裂开来，气泡内是 　 　（“空气”或“水蒸气”）。
（3）分析图乙可知，小华将水加热至沸腾的时间明显较长，最有可能的原因是 　 　。
25．（8分）现有一瓶饮料，小明用托盘天平、烧杯和已知密度为ρ0的金属块测出了饮料的密度ρ。
（1）将天平放在水平台面上，游码移至 　 　，调节平衡螺母，直至天平平衡。
（2）用天平测出金属块的质量m1，天平重新平衡时右盘中砝码质量及游码在标尺上的位置如图所示，金属块质量m1为 　 　g。
（3）把金属块放入空烧杯中，往烧杯中倒入适量饮料，使金属块浸没在饮料中，在烧杯液面位置做好标记。测出此时瓶和饮料的总质量为m2。
（4）取出金属块，放在水平台面上。然后往烧杯中倒饮料，直至液面到达标记处，测出此时瓶和饮料的总质量为m3。
（5）ρ＝　 　（用符号表示）。金属块取出时带走部分饮料，测量结果 　 　（选填“偏大”“偏小”或“不变”）。

26．（10分）实验室有两种不同规格的灯泡，它们的额定电流均为0.3A，额定电压分别为3V和2.5V，在某次测量小灯泡电功率的实验时，老师发现实验室有两个灯泡上额定电压的字样均模糊不清，老师要小伟和小雪通过实验分辨出这两个小灯泡。

（1）将图甲电路连接完整。
（2）小伟连接好图甲电路后，正准备闭合开关，小雪指出他的电路有一处不妥，请指出电路中的不妥之处：　 　。
（3）改正错误后，闭合开关S，电流表无示数，电压表有示数。可能的故障原因是 　 　。
（4）排除故障后，小伟闭合开关移动滑片，使电流表的示数为0.3A，电压表的示数如乙图所示，则这个小灯泡的额定电功率为 　 　W；
（5）小伟准备用相同的方法分辨另一个小灯泡，而小雪采取了丙图所示的方法分辨这两个小灯泡，闭合开关后，她调节滑动变阻器的滑片使电流表的示数为0.3A，这时她发现L1比L2更亮一些，则L1的额定电压为 　 　V。
27．（10分）如表是某电炒锅的铭牌，根据表中的信息回答下列问题：
BC﹣65B电炒锅
额定电压
220V
额定功率
1100W
工作频率
50Hz
（1）该电能表目前消耗了 　 　kW•h的电能，电炒锅正常工作时的电流为 　 　A；
（2）若该电炒锅中水的质量为2kg，工作1min水温升高了30℃（吸热效率为70%），则图中电能表的转盘转 　 　圈。
（3）求（2）中电路的实际功率（电阻不变）。

28．（10分）如图甲是“擦窗机器人”，质量为2kg。在某一次工作中，机器人在动力作用下首先从A点匀速运动到B点，再从B点匀速运动到C点。整个过程中动力做的功W与其移动的距离s的关系图像如图乙所示。不计空气阻力，且玻璃各部分光滑程度一致，g＝10N/kg，则：

（1）AB的距离为 　 　m。
（2）该“擦窗机器人”从A点运动到B点的过程中动力为 　 　N，摩擦力为 　 　N。
（3）若机器人工作时沿直线从A点运动到C点，则动力做功多少？

2023年湖南省株洲市荷塘区中考物理三模试卷
参考答案与试题解析
一、单项选择题（本题共3小题，每小题0分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
（阅读材料，完成各题）2022年11月29日23时08分，由航天科技集团五院研制的神舟十五号载人飞船，由长征二号F运载火箭稳稳托举，在酒泉卫星发射中心一飞冲天，将费俊龙、邓清明、张陆3名航天员送入太空。11月30日5时42分，神舟十五号载人飞船与中国空间站成功完成全自主快速交会对接。中国首次实现空间站三船三仓构型、以及六名航天员同时在轨驻留。计划于2023年5月返回东风着陆场。

1．【解答】解：由题意可知，火箭点火发射时，发出震耳欲聋的响声，这里的“震耳欲聋”描述的是声音的响度大。
故选：B。
2．【解答】解：火箭喷出燃气时，给燃气一个向下的力，因为力的作用是相互的，所以燃气给火箭一个向上的力。
故选：A。
3．【解答】解：火箭点火升空过程中把燃气的内能转化为火箭的机械能，而内燃机中将内能转化为的机械能的冲程是做功冲程。
故选：C。
4．【解答】解：A．用秒表测时间，与重力无关，故A可以完成；
B．用卷尺测距离，与重力无关，故B可以完成；
C．用测力计测拉力，拉力是使弹簧发生形变而产生的，与重力无关，故C可以完成；
D．用量筒测液体的体积，需要将液体装入量筒，失重状态下液体不能倒入量筒，故D不能完成。
故选：D。
5．【解答】解：A．神舟十五号载人飞船进入预定轨道后，会绕着地球做曲线运动，故A错误；
B．载人飞船与空间站组合体对接完成后，载人飞船相对于空间站的位置没有改变，所以以空间站为参照物，载人飞船相对静止，故B正确；
C．实验器材从地面带到“天宫”后，所含物质的多少并没有改变，所以其质量不变，故C错误；
D．神十四、神十五航天员合影是利用了凸透镜能成倒立、缩小的实像，故D错误。
故选：B。
6．【解答】解：由v＝可知，当返回舱速度为8m/s时着陆所用的时间：t1＝＝＝0.125s，
当返回舱速度为2m/s时着陆所用的时间：t2＝＝＝0.5s，
将返回舱速度从8m/s减为2m/s，从而安全着陆，则这个过程所经历的时间应该在0.125s～0.5s之间，故C选项符合要求。
故选：C。
7．【解答】解：由电路图可知，压敏电阻R与定值电阻R0串联，电压表测量定值电阻R0两端的电压；
A．根据图乙可知压敏电阻的阻值随压力的增大而减小，随压力F的减小，R的阻值逐渐增大，故A错误；
B．若有漏气现象，压力会逐渐减小，压敏电阻R的阻值逐渐增大，电路的总电阻变大，由I＝可知电路中的电流变小，故B错误；
C．被检测区不漏气，压力最大，由图乙可知此时压敏电阻的阻值最小，电路的总电阻最小，由I＝可知电路中的电流最大，根据P＝UI可知电路的总功率最大，故C错误；
D．由B项解答可知，若有漏气现象，电路中的电流会变小，由U＝IR可知定值电阻R0两端的电压会变小，即电压表的示数会变小，所以，当电压表的示数小于设定值时，报警装置启动，提示舱门漏气，故D正确。
故选：D。
（阅读材料，完成各题）立定跳远是今年株洲市体育中考的必考项目，男生2.50m为满分，女生2.05m为满分。其动作分解如图所示。

8．【解答】解：A、弹力是施力物体的形变引起的，所以运动员受到地面的支持力是由于地面形变而产生的，故A正确；
B、运动员起跳时受到地面对他的支持力和他对地面的压力是作用力与反作用力，二者大小相等，故B错误；
C、离地后，运动员由于具有惯性而继续向前运动，惯性是一种性质，不能用受到作用描述，故C错误；
D、运动员腾跃到最高点时，只受重力的作用，因此不是处于平衡状态，故D错误。
故选：A。
9．【解答】解：由中学生的立定跳远男生2.50m为满分，女生2.02m为满分知刻度尺的量程要大于2.50m，分度值为厘米即可，故A正确，BCD错误。
故选：A。
10．【解答】解：某位考生的重力：G＝mg＝50kg×10N/kg＝500N，
他双脚站立时对水平地面的压力：F＝G＝500N，
站立时与地面的接触面积：S＝2S1＝2×0.025m2＝0.05m2，
站立时压强：p＝＝10000Pa。
故选：C。
11．【解答】解：铅球在整个飞行过程中，质量不变，铅球一直在运动，动能不为零。从出手到最高点过程中速度减小，此过程动能减小；在下落的过程中，速度不断增大，到达地面最大，此过程动能增大。图中横轴表示高度一直在增加，动能应该一直减小。
故C正确，ABD错误。
故选：C。
12．【解答】解：根据题意可知，开关S1、S2同时闭合，当机器感应到脚尖过线，红外感应开关S2断开，蜂鸣器发出声音提醒考生犯规，这说明开关S2与蜂鸣器是并联在电路中的，为了保护电路，蜂鸣器应该与R串联接入电路中，开关S1串联接入电路中，根据选项可知，B正确。
故选：B。
（阅读材料，完成各题）同学设计的电吹风电路图，R为定值电阻，a、b、c、d为四个固定触点。可动的扇形金属触片P可同时接触两个触点。触片P处于不同位置时，电吹风可处于停机、吹热风和吹冷风三种工作状态。该电吹风的各项参数如下表所示。
热风时消耗的总功率
466W
冷风时消耗的总功率
66W
小风扇的额定电压
100V

13．【解答】解：电热丝工作时要让电流通过并产生热量，电热丝属于导体，故ABC错误，D正确。
故选：D。
14．【解答】解：当触片接触bc时，定值电阻R与小风扇串联，此时吹冷风，小风扇和定值电阻的总功率为66W；当触片接触ab时，定值电阻R与小风扇串联后与电热丝并联，此时吹热风，电路总功率为466W，由并联电路功率特点知电热丝消耗的功率为P电热丝＝P热风﹣P冷风＝466W﹣66W＝400W，故ACD错误，B正确。
15．【解答】解：扇形金属触片P与b接触时，小风扇与R串联连入电路中，吹冷风，与ab接触时，小风扇与R串联后再与电热丝并联，吹热风；
小风扇的额定电压为100V，根据串联电路电压的规律可知R的电压为：
UR＝220V﹣100V＝120V，通过R所在支路的电流为：
I＝；
已知冷风时消耗的总功率为66W，根据P＝UI，故有
220V×＝66W；
R＝400Ω；
电吹风吹冷风，正常工作10s，定值电阻R产生的热量为：
Q＝W＝＝。
故选：B。
二、双项选择题（本题共5小题，每小题3分，共15分。在每小题给出的四个选项中，都有两项符合题目要求。全部选对的得3分，选对但不全的得2分，有选错的得0分。）
16．【解答】解：A、平行于主光轴的光线经凸透镜折射后将过焦点，凸透镜并非只对平行于主光轴的光有会聚作用，故A错误；
B、入射光线与反射光线在同一平面内，把纸板NOF向后折，在纸板上不能看到反射光，故B正确。
C、由平面镜成像特点可知，小女孩照镜子时成的是正立等大的虚像，故C错误；
D、铅笔自身不能发光，水中的铅笔反射的光从水中斜射入空气中时，在水面发生折射，折射角大于入射角，此时的折射光线会偏离法线，人逆着折射光线会看到铅笔的虚像会在真实铅笔的下方，所以铅笔看起来向上“弯折”，故D正确。
故选：BD。
17．【解答】解：
AB、舰船的满载排水量指的是舰船满载时排开水的质量；由题知，山东舰的满载排水量大，说明它满载时排开海水的质量大、重力大，根据阿基米德原理可知，山东舰满载时受到的浮力大，而舰船漂浮时受到的浮力等于总重力，所以山东舰的总重大，故A错误；
同时由V排＝可知，山东舰满载时排开海水的体积大，故B正确；
C、辽宁舰满载时所受浮力：F浮＝G排＝m排g＝61000×103kg×10N/kg＝6.1×108N，故C正确；
D、山东舰满载排水量约6.5万吨，根据阿基米德原理可知，山东舰满载时受到的浮力等于6.5 万吨海水的重力，故D错误。
故选：BC。
18．【解答】解：A、杠杆左低右高说明左边较沉，杠杆虽然倾斜，但此时杠杆处于静止状态，因此达到了平衡状态，故A错误；
B、杠杆支点O位于其重心处是为了避免杠杆自重对实验的影响，故B正确；
C、A点挂钩码使杠杆逆时针转动，所以在右侧施加的力阻碍杠杆逆时针转动，所以在右侧点施加一个竖直向下的力，故C错误；
D、左侧力与力臂的乘积4G×3L＝12GL；在B点挂6个相同钩码，右侧力与力臂的乘积6G×2L＝12GL，左右两侧力与力臂的乘积相等，故杠杆平衡，故D正确。
故选：BD。
19．【解答】解：A、三脚插头的插头E与用电器的外壳相连，使用中与地线相接避免触电，故A正确；
B、家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故B正确；
C、测电笔是辨别家庭电路中火线和零线的，不是检验物体是否带电的，故C错误；
D、断开开关，手接触点M时，M点与火线相通，接触时会触电，故D错误。
故选：CD。
20．【解答】解：
A．由图可知，滑轮组绳子的有效股数n＝3，则绳子自由端移动的距离s＝nh＝3×5m＝15m，故A正确；
B．不计摩擦及绳重，由F＝（G+G动）可得，动滑轮的重力G动＝nF﹣G＝3×40N﹣90N＝30N，故B错误；
C．拉力做的总功W总＝Fs＝40N×15m＝600J，拉力的功率P＝＝＝60W，故C错误；
D．不计摩擦及绳重，克服物体重力做的功为有用功，克服物体重力和动滑轮重力所做的功为总功，则物重增加到120N时，滑轮组的机械效率η＝×100%＝×100%＝×100%＝×100%＝80%，故D正确。
故选：AD。
三、非选择题（本题共8小题，共55分）
21．【解答】解：（1）根据图示可知，A的右侧为电生磁，这是电流的磁效应，电磁铁就是利用了该原理；
（2）B的右侧为发电机，发电机的工作原理为电磁感应现象；
（3）通过电可以生磁，通过磁可以生电，所以C表达了物理知识点之间的逻辑联系，其为从属关系。
故答案为：（1）电磁铁；（2）电磁感应现象；（3）从属。
22．【解答】解：（1）火星与地球之间是真空，目前火星车是利用电磁波将信息传回地球；
（2）火星车使用的电能都是通过其他形式的能转化而来的，是二次能源。
故答案为：电磁波；二。
23．【解答】解：没有吹气时，硬币上方和下方都受到相同的大气压的作用，在硬币上方沿着与桌面平行方向用力吹一口气，硬币上方气流速度大于下方的气流速度，硬币上方压强小于下方压强，产生向上的升力，因此硬币就“跳”过了栏杆
故答案为：大于；小于。
24．【解答】解：（1）探究水的沸腾规律时，需要记录温度随时间的变化情况，除了需要记录时间的秒表外，还需要测量温度的温度计；
由表格中数据可知，当水的温度达到100℃时，温度不再发生变化，所以水的沸点是100℃；
（2）将热水倒入烧杯中，水蒸气遇到冷的温度计管壁时会发生液化现象，在管壁上出现了一层小水珠；
水沸腾后不断有水汽化为水蒸气进入气泡，气泡在上升过程中逐渐变大，到水面破裂开来，里面的水蒸气散发到空气中；
（3）水的质量偏大，加热到沸腾所需要的热量较多，在同样的加热条件下，加热到沸腾的时间较长。
故答案为：（1）温度计；100；（2）液化；水蒸气；（3）水的质量偏大。
25．【解答】解：
（1）将天平放在水平桌面上，游码移动到标尺左端“0”刻度线处，然后再调节平衡螺母直至天平平衡；
（2）根据天平的读数方法，金属块的质量：m1＝50g+20g+10g+2.4g＝82.4g；
（5）整个实验过程如下图所示：

在步骤4中，从瓶子中向烧杯中加注饮料的质量：m＝m2﹣m3；
因往烧杯中倒饮料直至液面到达标记处，所以加注饮料的体积等于金属块的体积，
则该过程加注饮料的体积：V＝V金＝＝；
饮料的密度（可理解为加注饮料的密度）：ρ＝＝＝ρ0；
金属块取出时带走部分饮料，需要加注更多饮料才能达到标记处，会造成测量出的饮料质量偏大，由ρ＝可知，计算出的饮料密度值偏大。
故答案为：（1）标尺左端“0”刻度线处；
（2）82.4；
（5）ρ0；偏大。
26．【解答】解：（1）两只小灯泡的额定电流均为0.3A，所以电流表所用的是0～0.6A的量程，连接如下：
。
（2）电源由三个铅蓄电池串联而成，所以电源电压为6V，大于两只小灯泡的额定电压。因此，为保护电路中的各个元件，需要将滑动变阻器的滑片移到最左端，使滑动变阻器连入电路的电阻最大。
（3）电流表无示数，电压表有示数，说明与灯泡并联的部分断路，即小灯泡断路。
（4）由图乙可知，小灯泡两端的电压为2.5V，所以该小灯泡的额定功率为P＝UI＝2.5V×0.3A＝0.75W。
（5）小灯泡的亮度是由其实际功率决定的，实际功率大的亮度大。在图丙所示的电路中，当电流表的示数为0.3A时，两只小灯泡均正常发光，即此时两个小灯泡的实际功率均等于其额定功率。额定电压为3V的小灯泡的额定功率为P′＝U′I＝3V×0.3A＝0.9W，额定电压为2.5V的小灯泡的额定功率为P＝0.75W。故更亮的灯L1是额定电压为3V的小灯泡。
故答案为：（1）见解析；（2）滑动变阻器的滑片没有移到阻值最大处；（3）灯泡断路；（4）0.75；（5）3。
27．【解答】解：（1）该电能表目前消耗了18.5kW•h的电能；
根据P＝UI得，电炒锅正常工作时的电流为：＝5A；
（2）电炒锅中的水吸收的热量为：Q吸＝cmΔt＝4.2×103J/（kg•℃）×2kg×30℃＝2.52×105J，
根据η＝，需要消耗的电能为：W＝＝3.6×105J＝0.1kW•h；
电能表的转盘转过的圈数为：n＝3000r/kW•h×0.1kW•h＝300r；
（3）在（2）中，电路的实际功率是：P＝＝6000W。
故答案为：（1）18.5；5；（2）300；（3）电路的实际功率为6000W。
28．【解答】解：（1）由图像知，机器人在动力作用下从A点匀速运动到B点，移动距离是s1＝0.8m，动力做功是W＝24J；
（2）根据W＝Fs得，动力F＝，该“擦窗机器人”的重力为：G＝mg＝2kg×10N/kg＝20N；
机器人在动力作用下从A点匀速运动到B点，对擦窗机器人进行受力分析，F＝G+f，擦窗机器人受的摩擦力f＝F﹣G＝30N﹣20N＝10N；
（3）“擦窗机器人”从A点匀速运动到C点动力克服重力做的功：W1＝Gh＝20N×0.8m＝16J，
“擦窗机器人”从B点匀速运动到C点动力克服摩擦力做的功：W2＝30J﹣24J＝6J，
根据W＝Fs得，sBC＝＝0.6m；
sAC＝＝1m，
“擦窗机器人”从A点匀速运动到C点的过程中动力克服摩擦力做的功：W3＝fsAC＝10N×1m＝10J，
W总＝W1+W3＝16J+10J＝26J。
答：（1）0.8；
（2）30；10；
（3）若机器人工作时沿直线从A点运动到C点，则动力做功26J。
